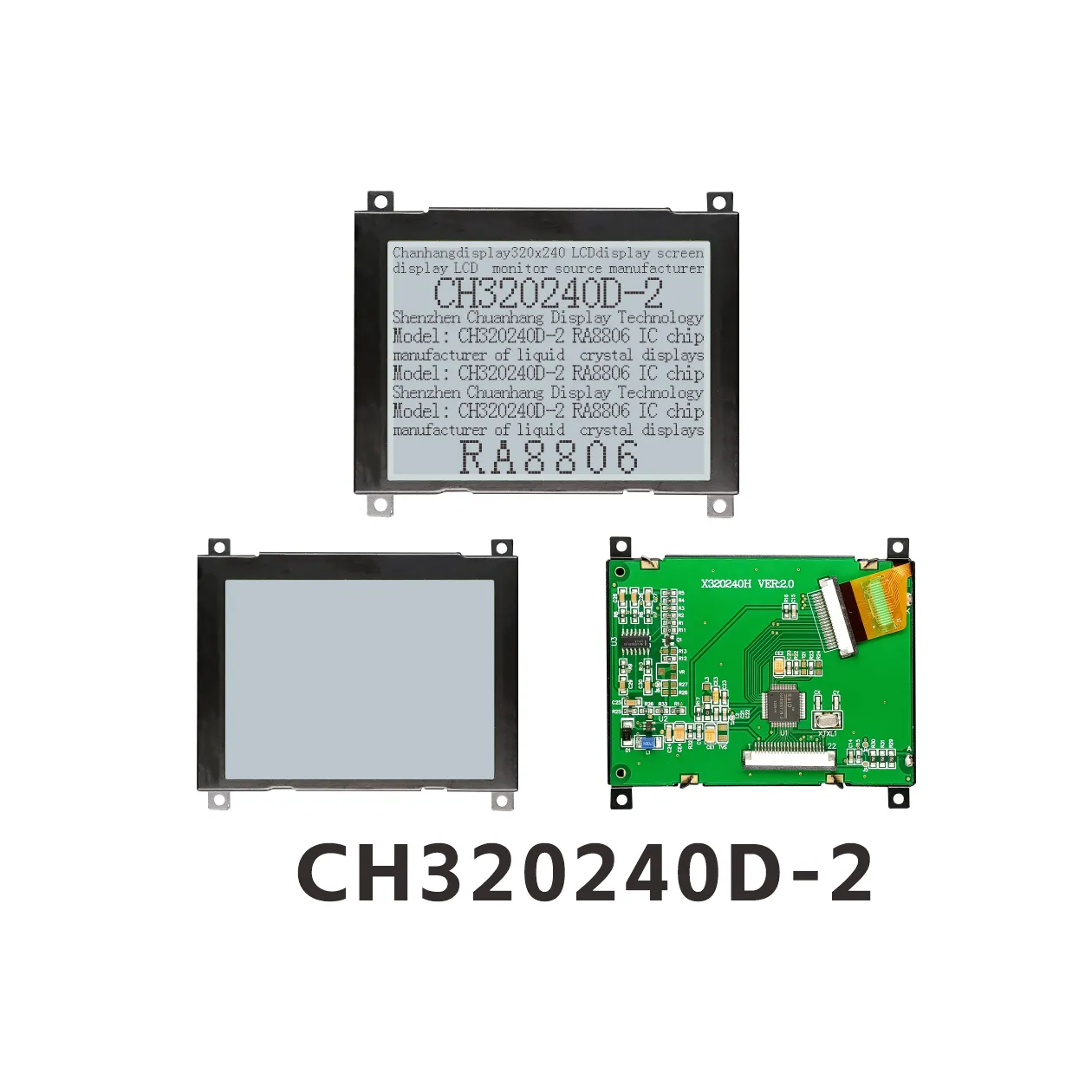

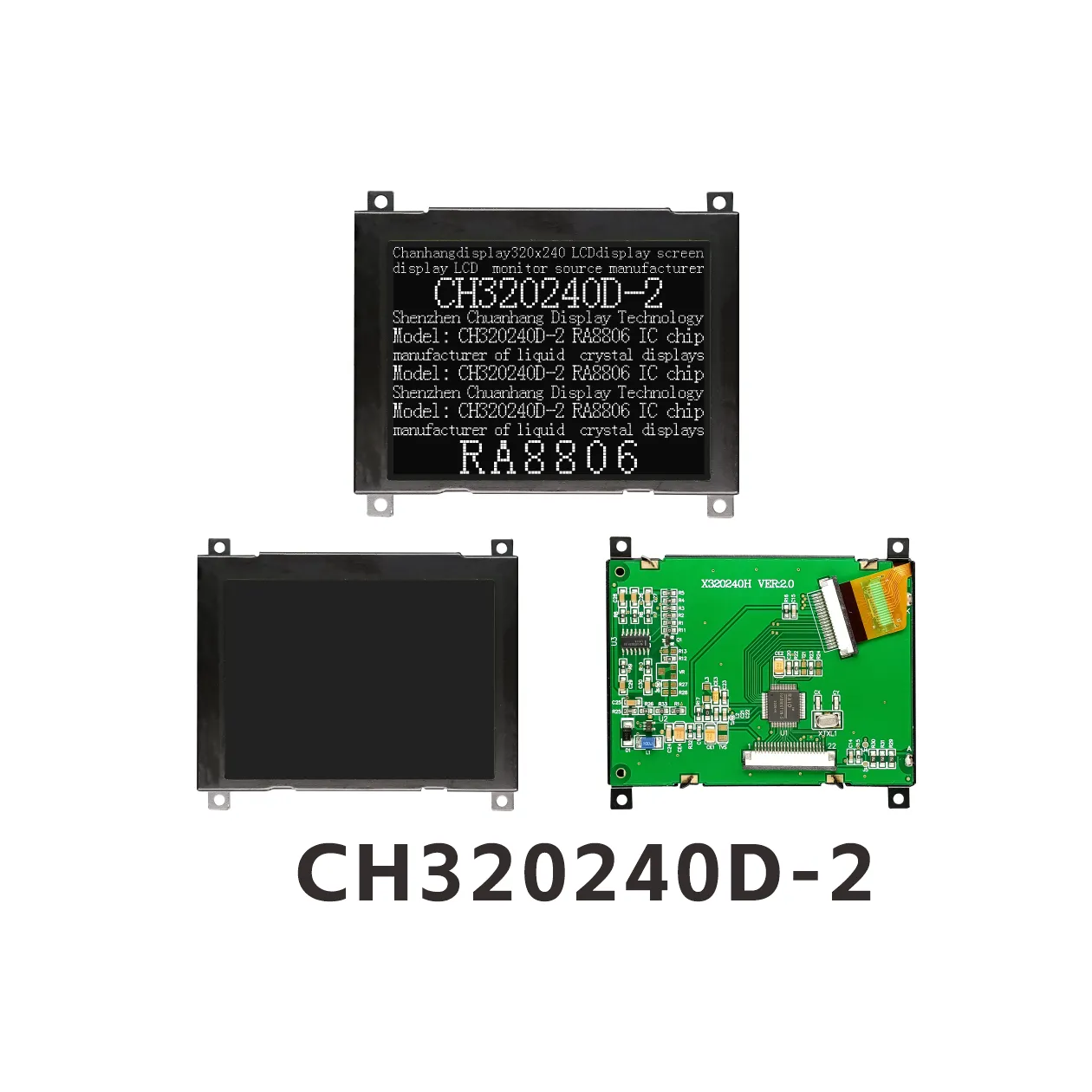

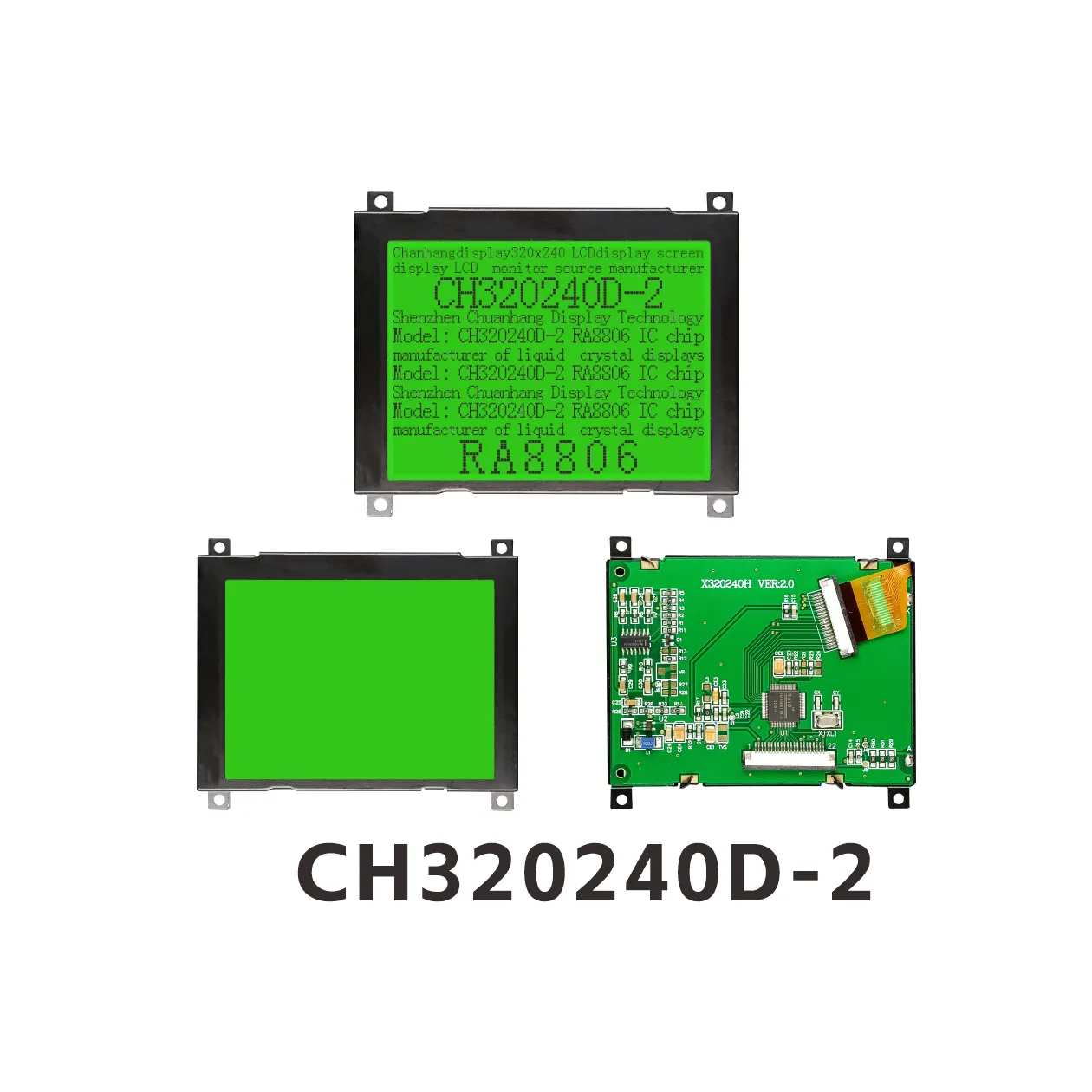

CH320240D-2 Module LCD COG
Description du produit

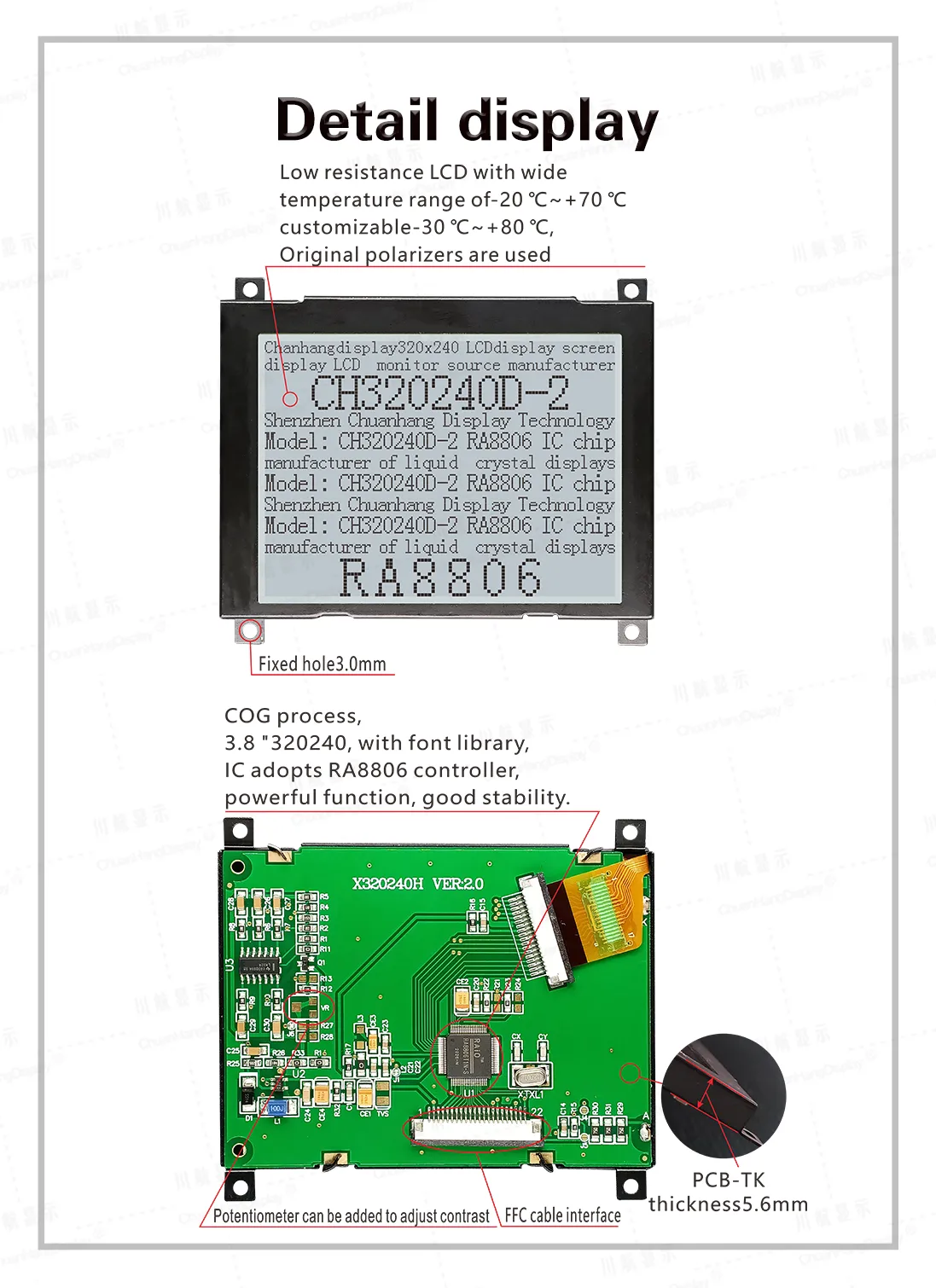

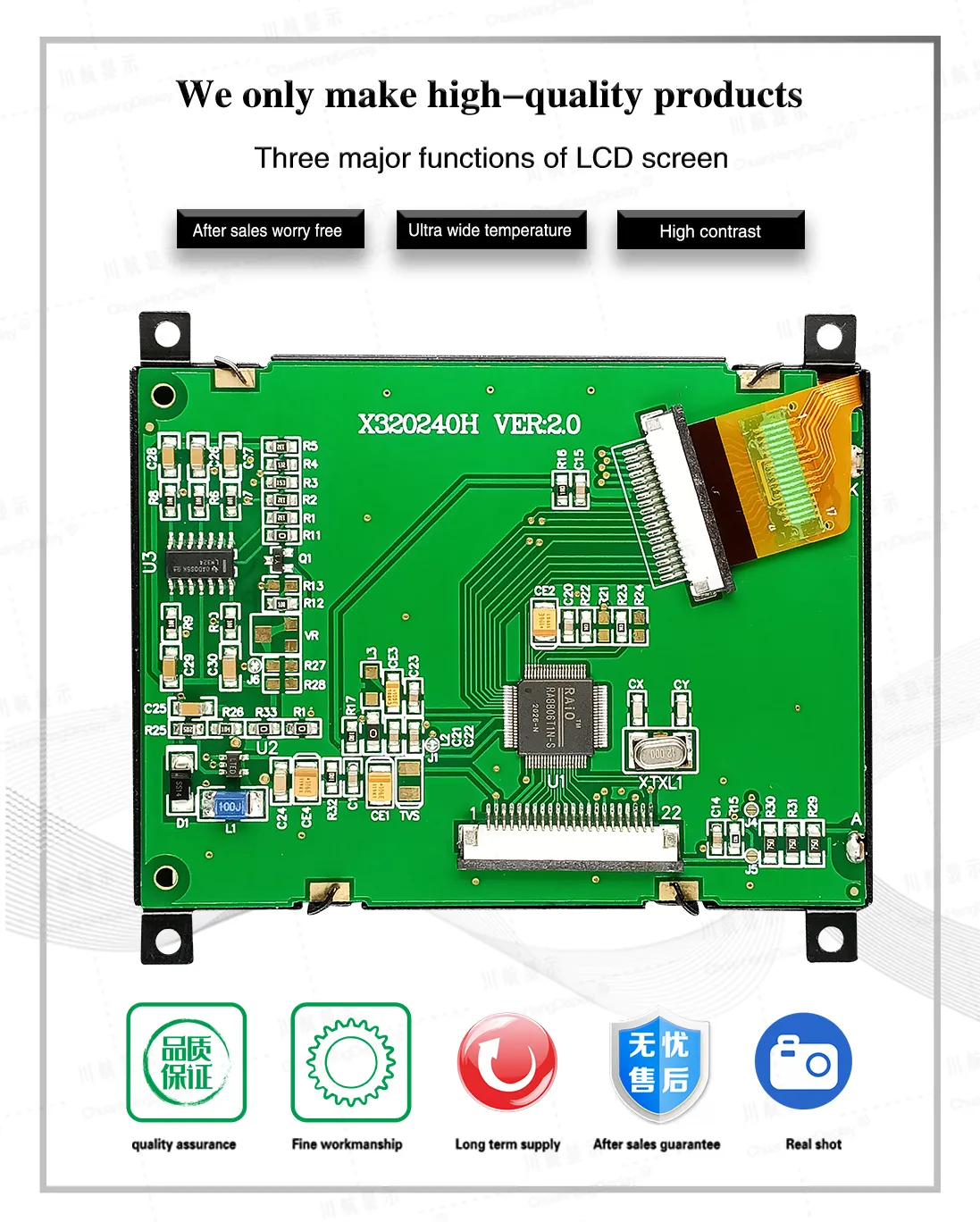

1.1 Résolution 320*240, module LCD matriciel à points avec processus C0G, produit avec carte PCB, rétroéclairage LED, connexion FPC, structure stable.

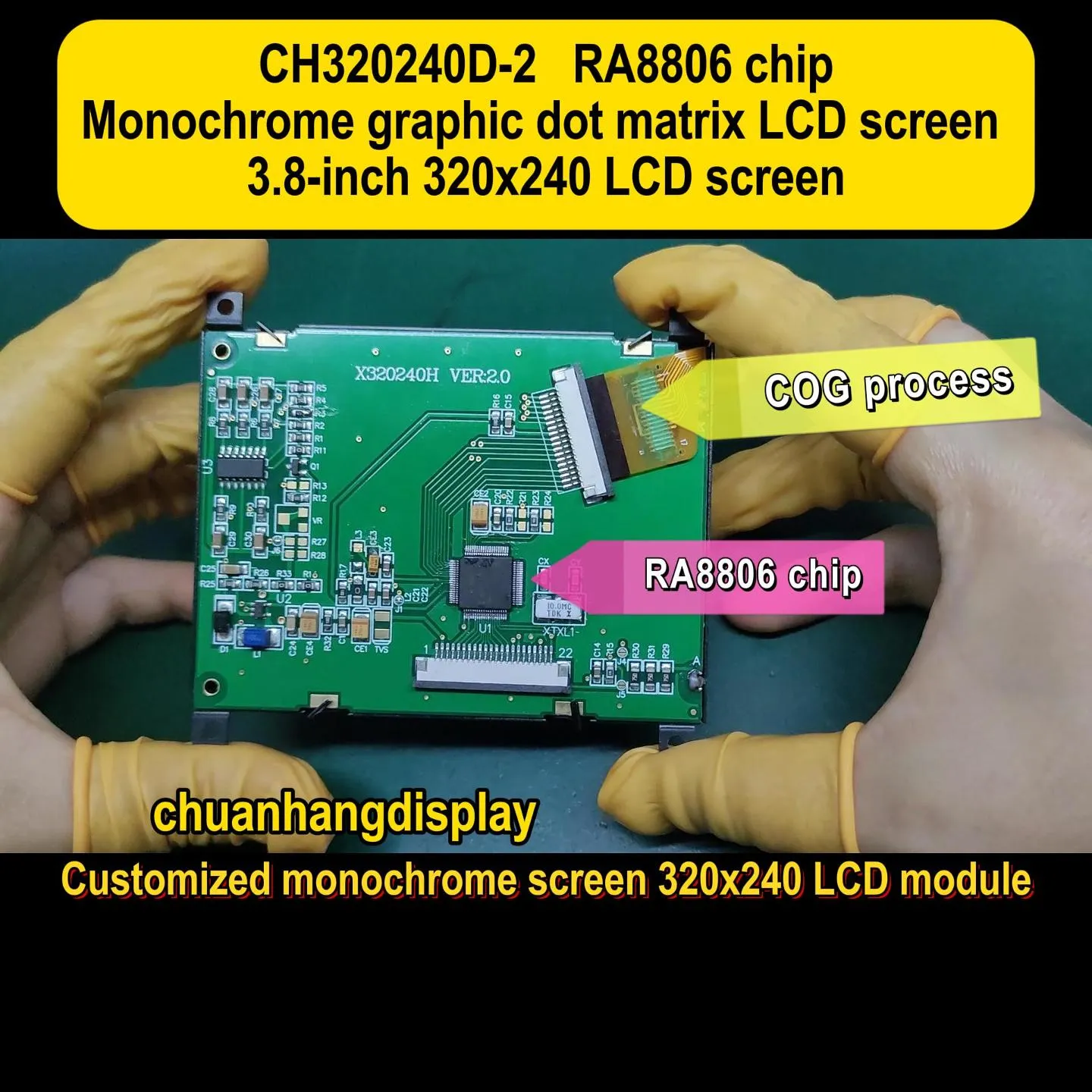

1.2 IC utilise RA8806, puce intégrée avec bibliothèque de caractères ROM de 512 octets (CGROM), bibliothèque de caractères chinois simplifiés ou traditionnels et sélection de puce de police ASCII ROM.
1.3 Faible consommation d'énergie, deux modes d'alimentation 5V/3.3V, courant sans rétroéclairage inférieur à 15mA, courant de rétroéclairage inférieur à 180mA.

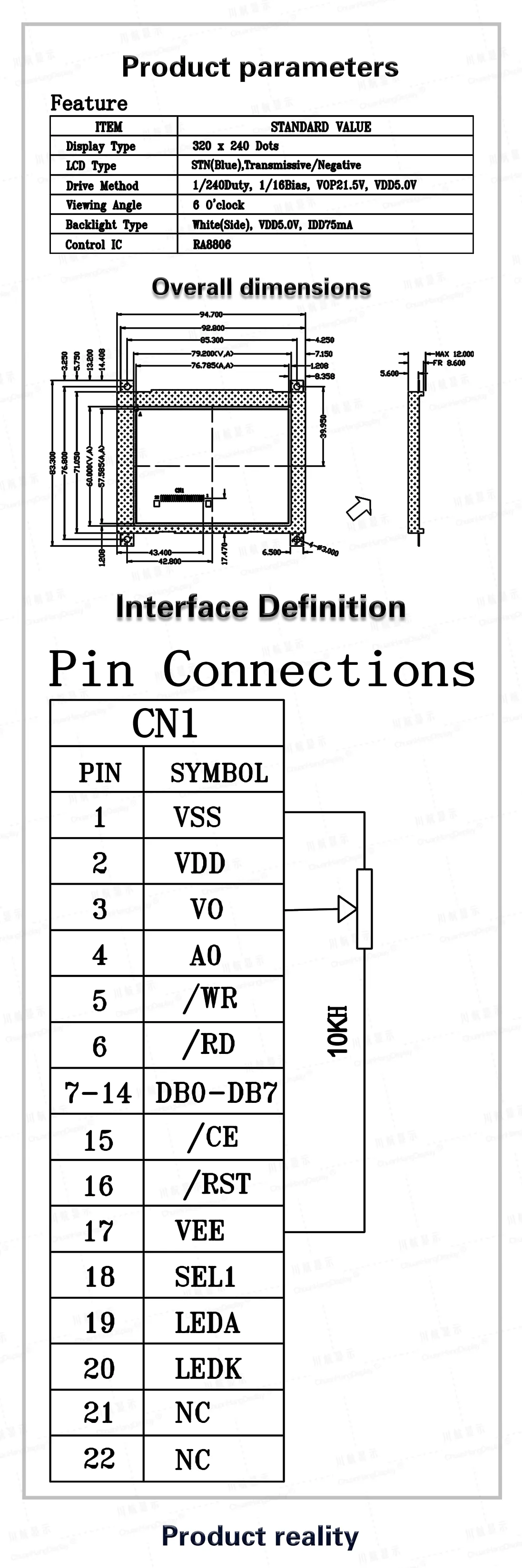

1.4 LED peut être pilotée par PIN1, PIN2, PIN19, PIN20.
1.5 Caractéristiques du produit :
●Bibliothèque de caractères intégrée ROM (CGROM) : 512 octets.
●Deux modes d'affichage mixte de dessin et de texte.
●Affichage mixte à double couche.
●Prend en charge l'affichage rotatif du texte à 90 degrés, 180 degrés, 270 degrés.
●Prend en charge 4 modes d'affichage en niveaux de gris, texte inversé, texte en gras, agrandissement du texte de 1x à 4x.
●Un écran affiche 20 caractères x 15 lignes (matrice de points 16x16).
●Image unique ≦ matrice de points 320x240.
●Sortie de tension positive VEE intégrée, V0 et VEE sont déconnectés lorsque le contraste du module est fixé.
●Interface de port parallèle 8 bits, synchronisation 8080/6800.
