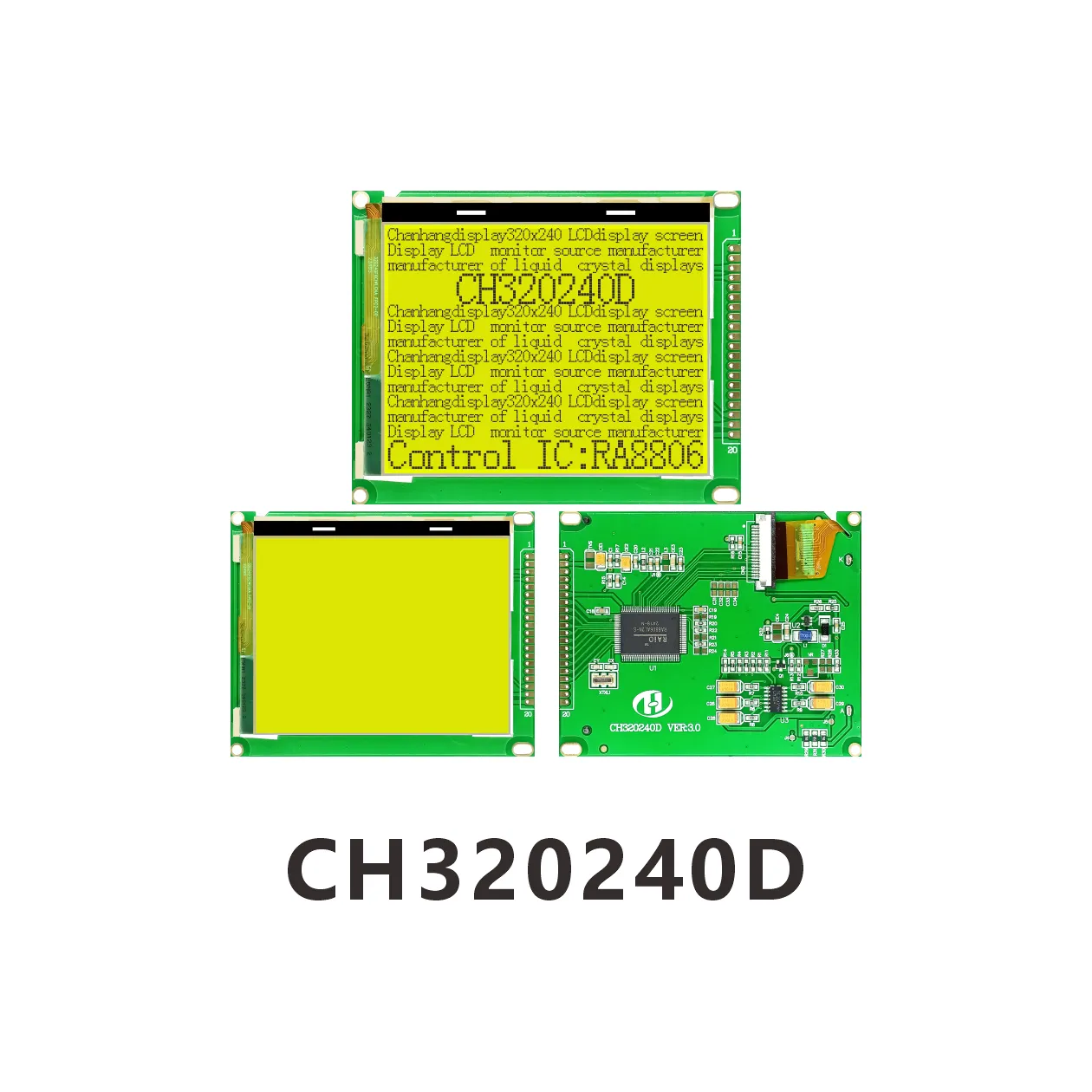

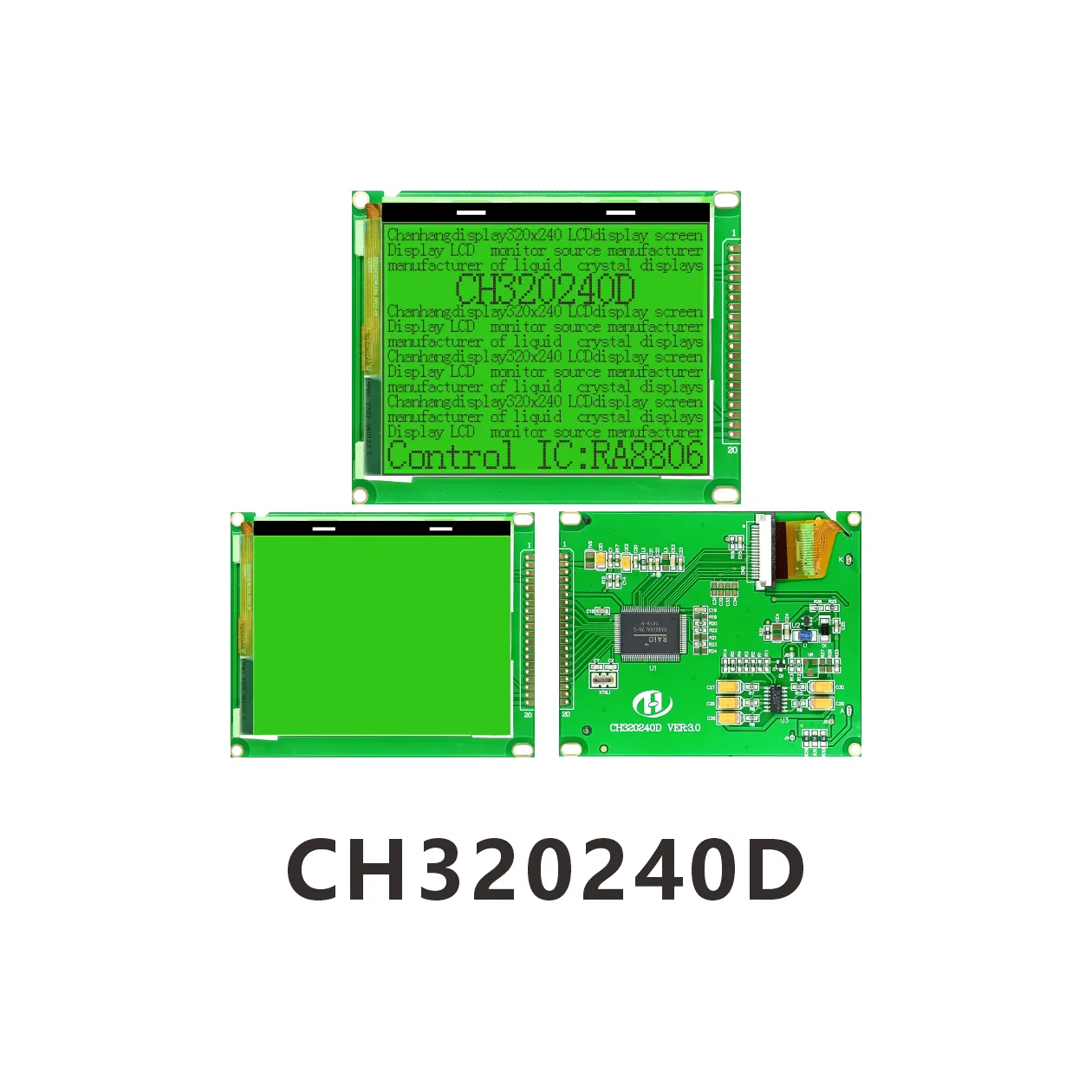

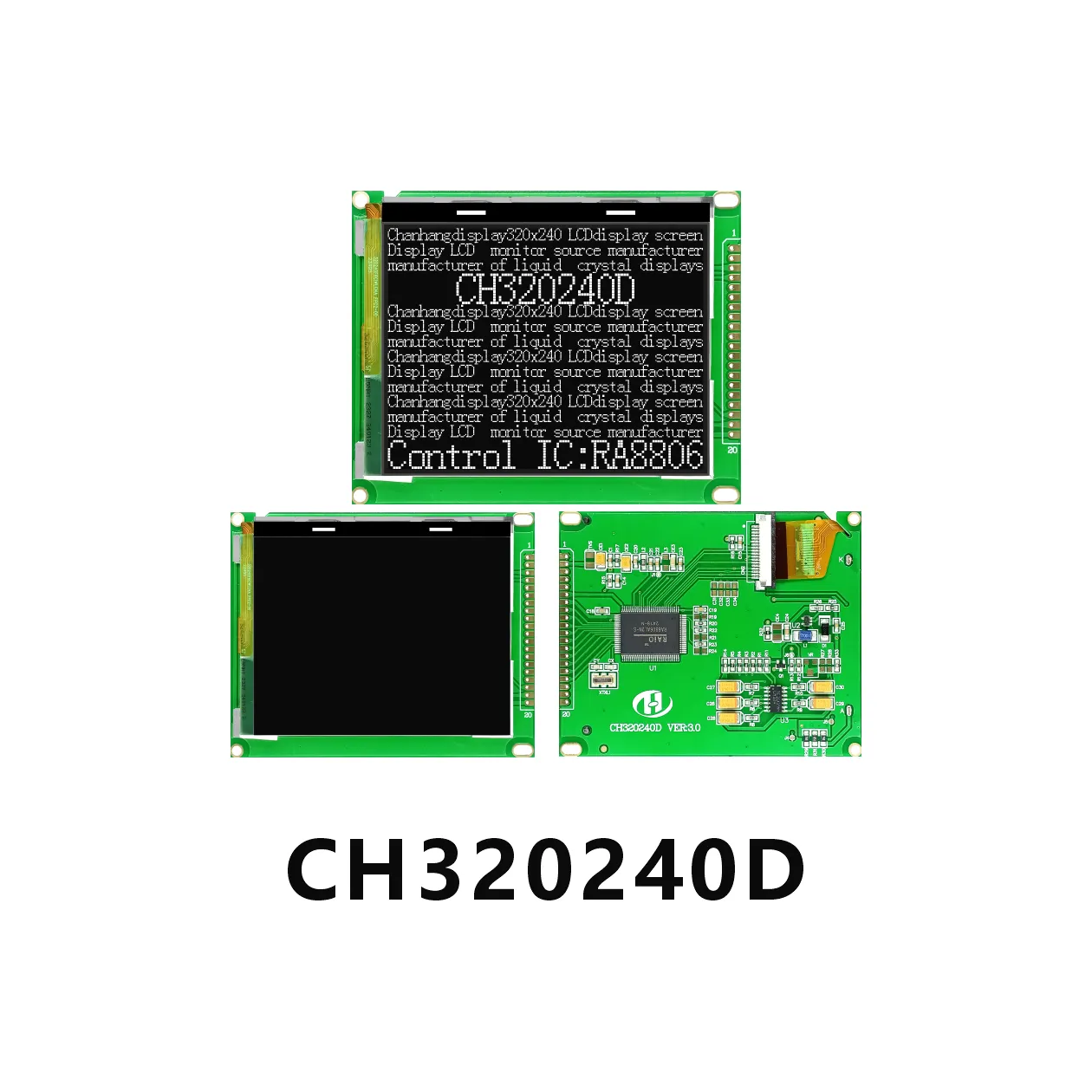

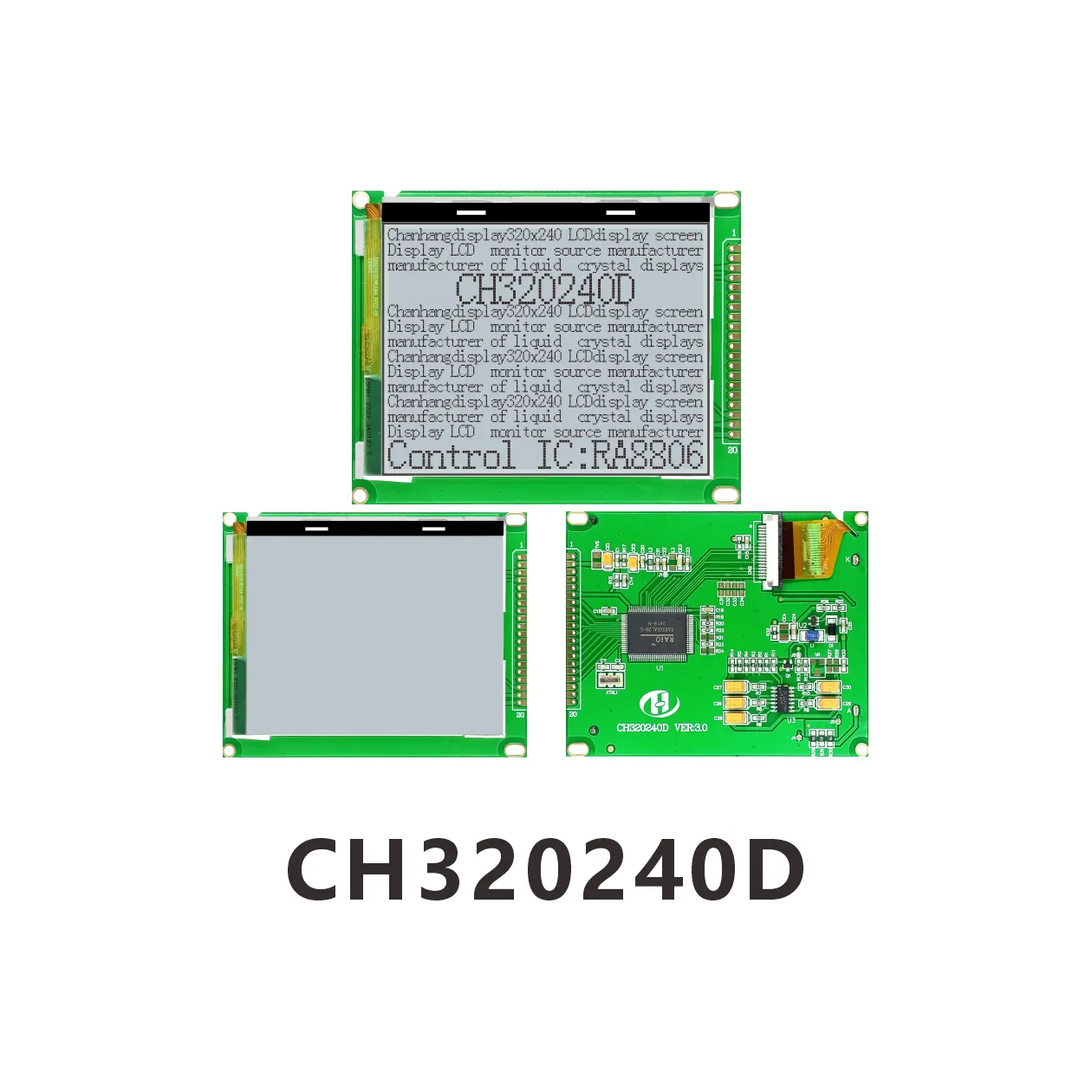

Module LCD CH320240D Chip on Glass 320x240
Description du produit
1.1 Résolution 320*240, module LCD matriciel à points avec processus C0G, produit avec carte PCB, rétroéclairage LED, connexion FPC, structure stable.
1.2 IC utilise RA8806, puce intégrée avec une bibliothèque de caractères ROM (CGROM) de 512 octets, bibliothèque de caractères chinois simplifiés ou traditionnels et sélection de puce de police ASCI.
1.3 Faible consommation d'énergie, deux modes d'alimentation 5V/3.3V, courant sans rétroéclairage inférieur à 15mA, courant de rétroéclairage inférieur à 180mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN19, PIN20.
1.5 Caractéristiques du produit :
●Bibliothèque de caractères ROM (CGROM) intégrée : 512 octets.
●Deux modes d'affichage mixtes de dessin et de texte.
●Affichage mixte à double couche.
●Prise en charge de la rotation du texte à 90 degrés, 180 degrés, 270 degrés.
●Prise en charge de 4 modes d'affichage en niveaux de gris, texte auto-inversé, texte en gras, agrandissement du texte de 1x à 4x.
●Un écran affiche 20 caractères x 15 lignes (matrice de points 16x16).
●Image unique ≦ matrice de points 320x240.
●Sortie de tension positive VEE intégrée, V0 et VEE sont déconnectés lorsque le contraste du module est fixé.
●Interface de port parallèle 8 bits, synchronisation 8080/6800.
