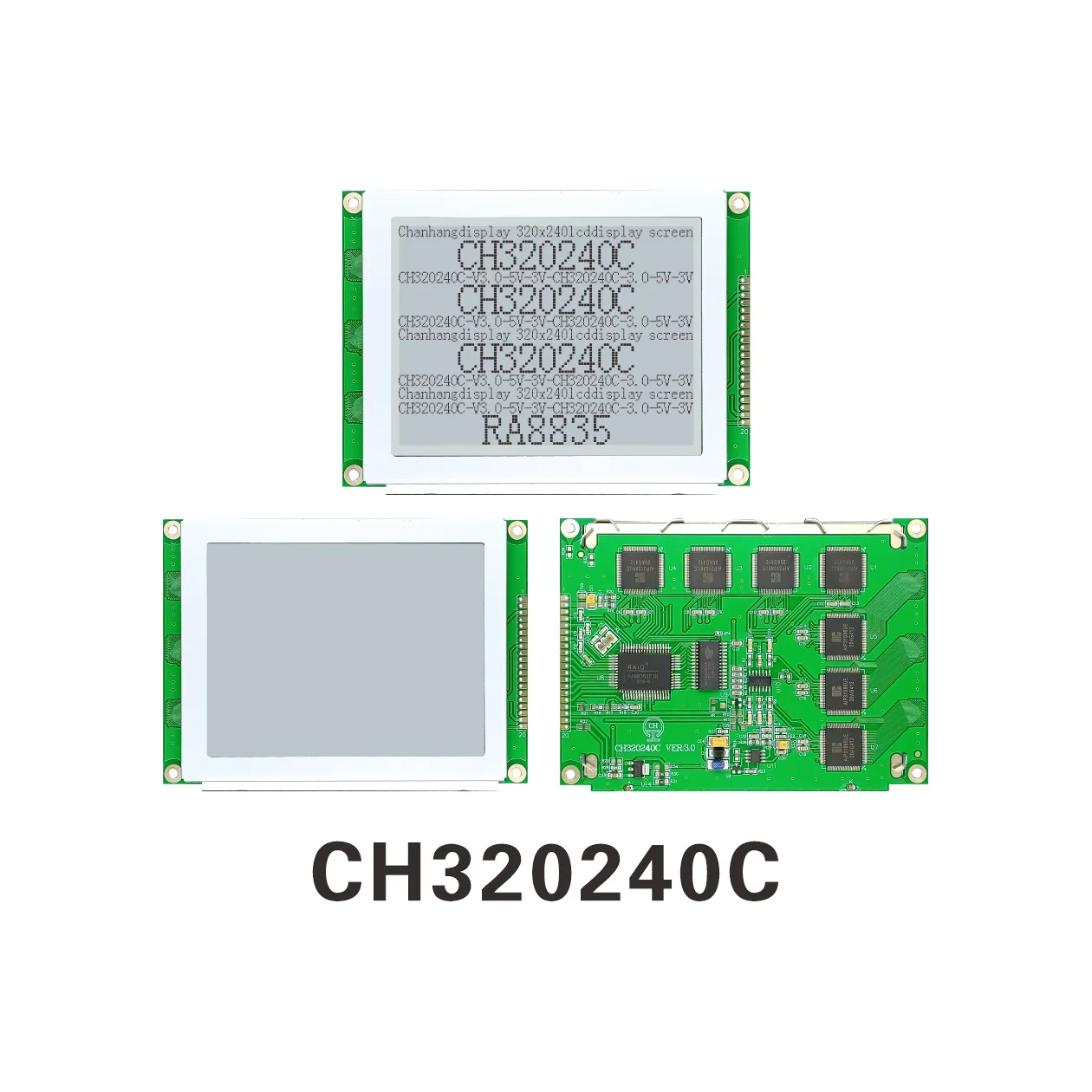

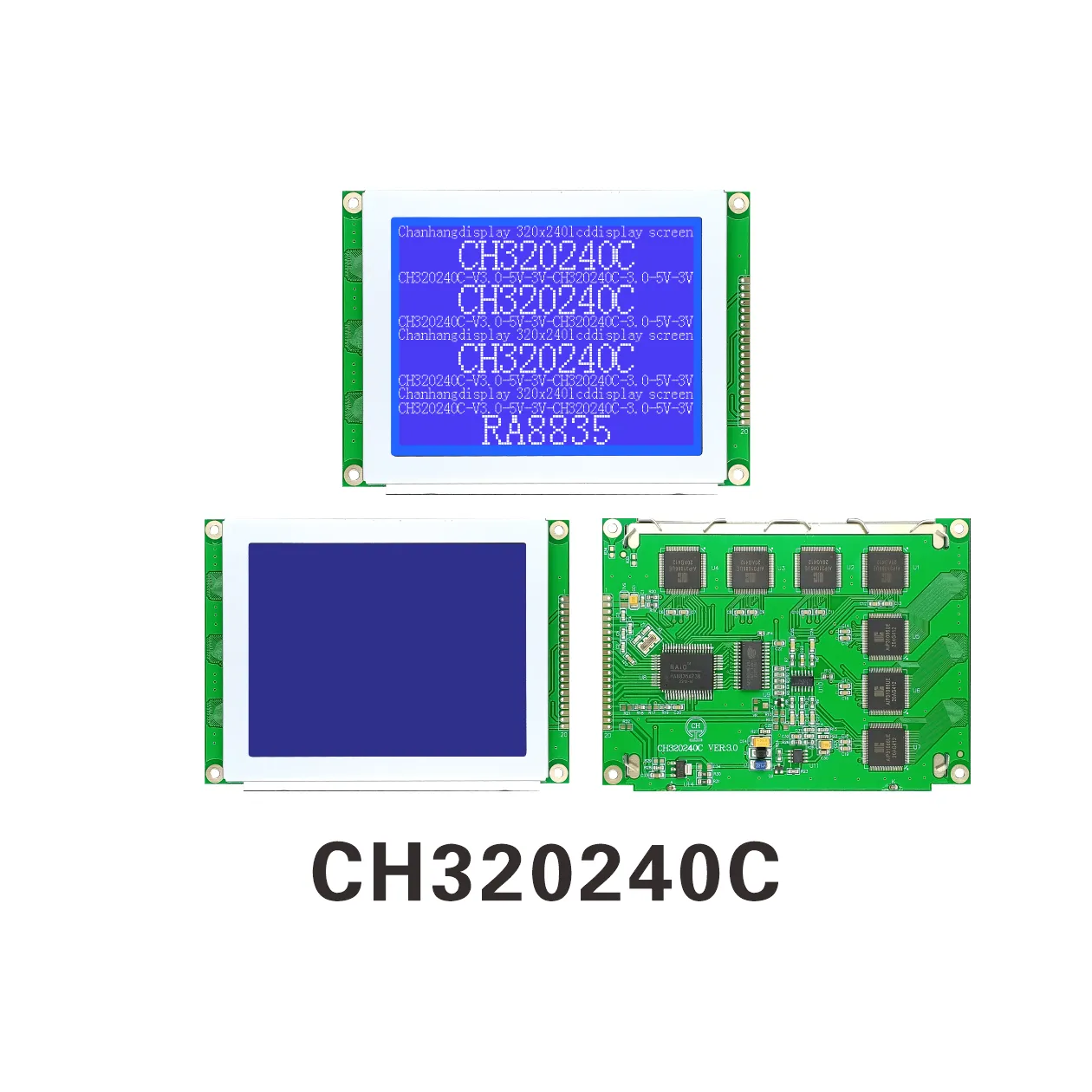

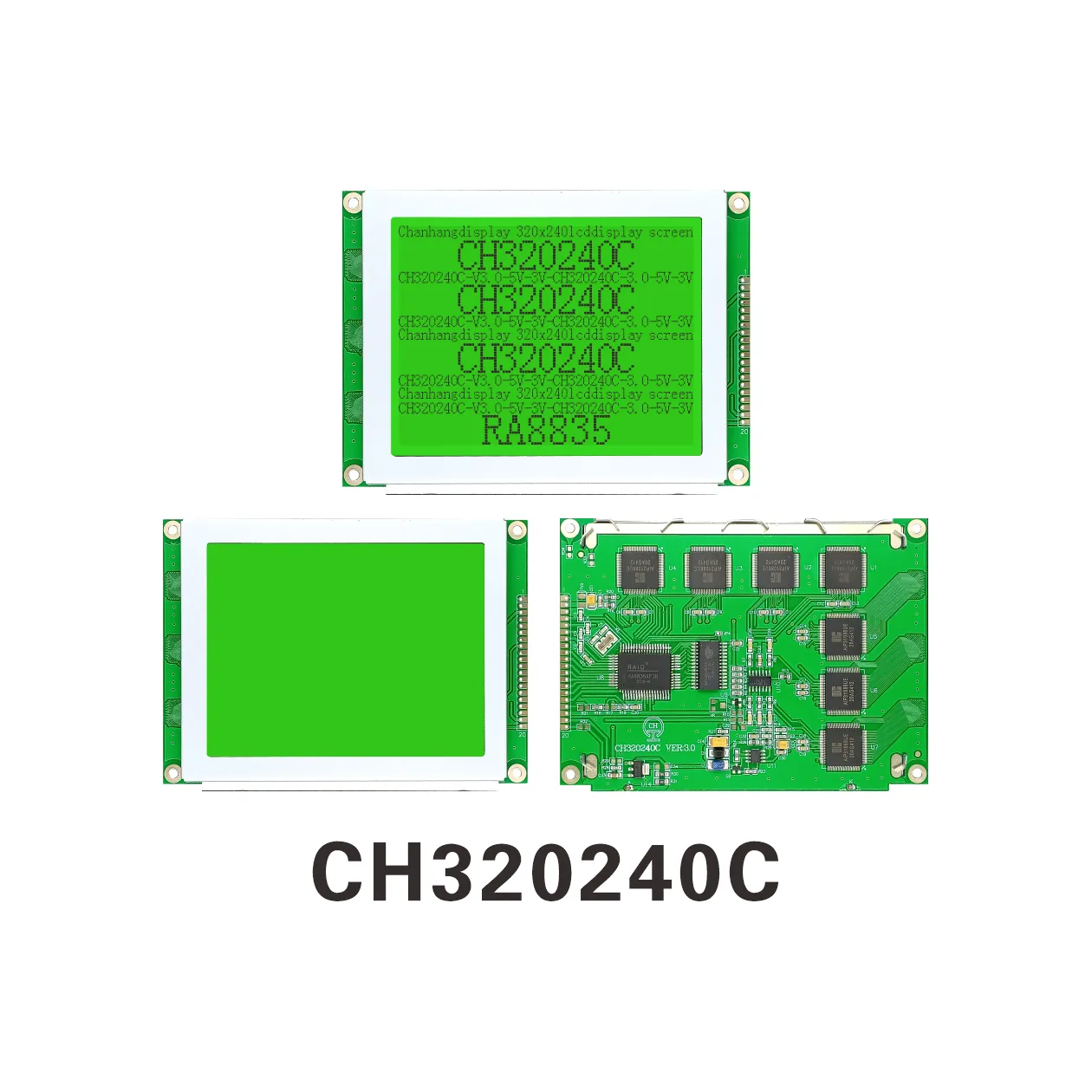

Module graphique CH320240C 320x240
Description du produit

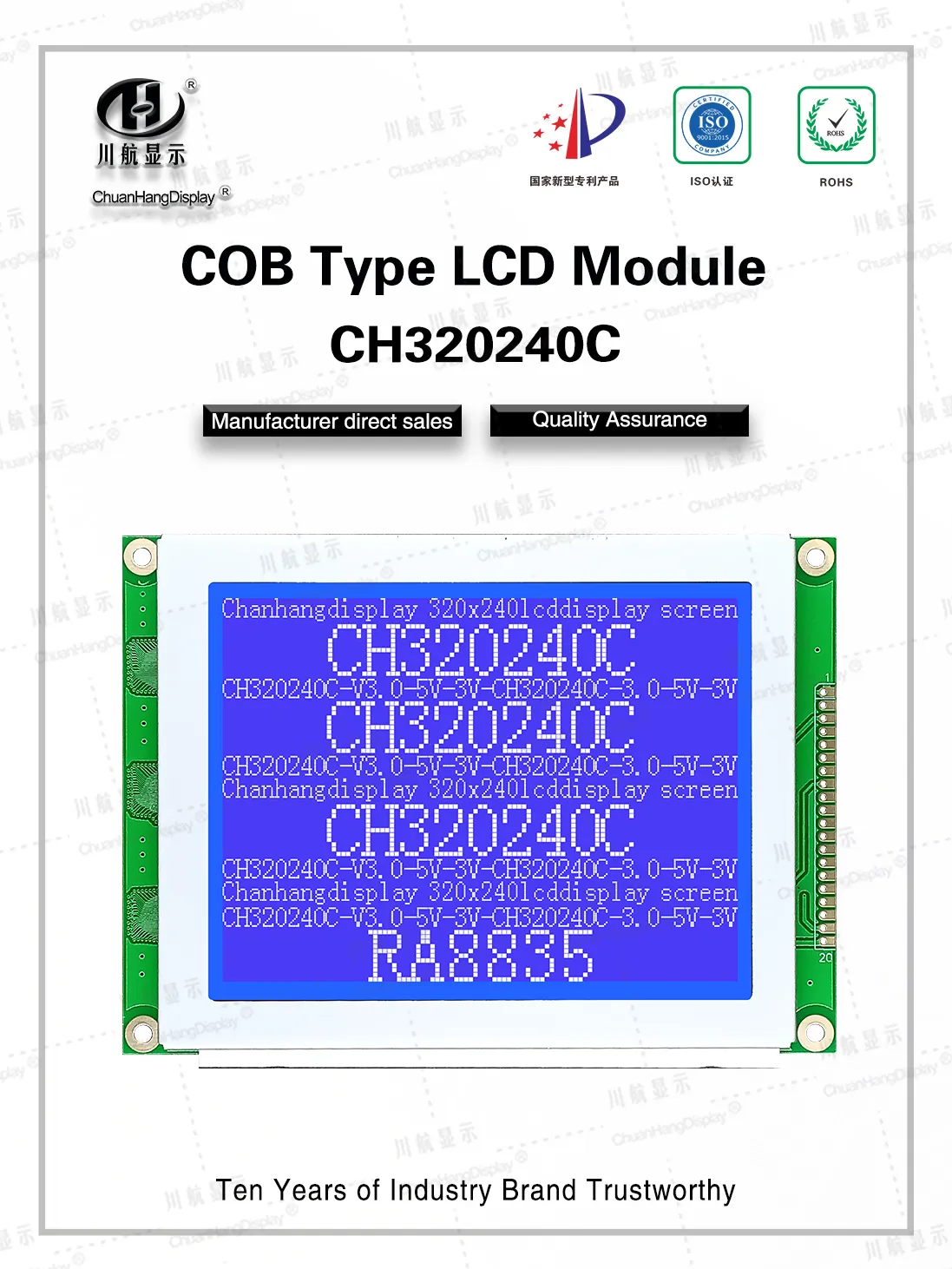

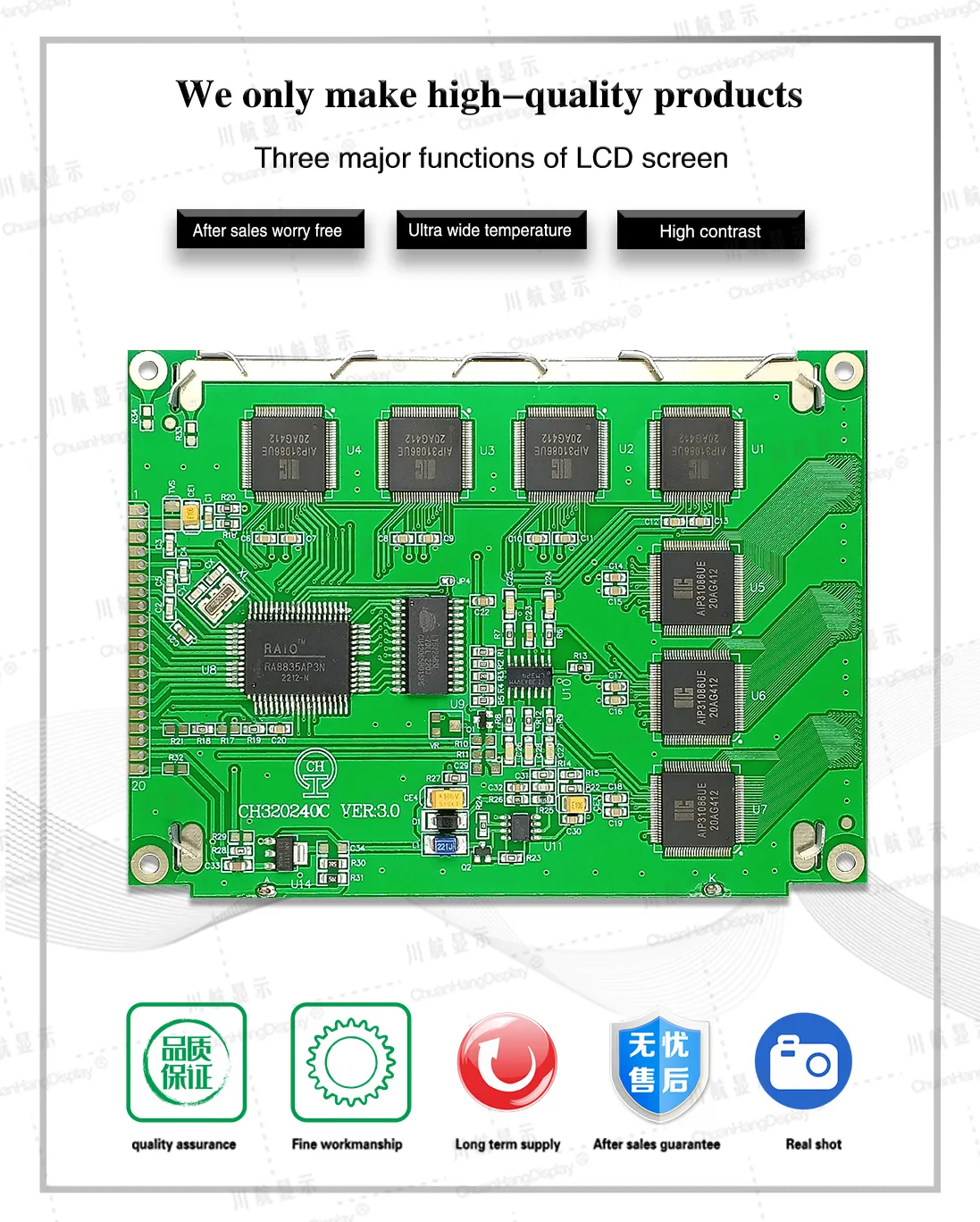

1.1 Résolution 320*240, module LCD matriciel à points avec processus COB, le produit est livré avec une carte PCB, rétroéclairage LED, connexion par ruban conducteur, structure stable.
1.2 IC utilise ra8835/uc8835, compatible avec le S1D13305 (SED1335) d'EPSON, puce avec bibliothèque de caractères intégrée ROM (CGROM), sans bibliothèque de caractères chinois, les programmeurs compilent la bibliothèque de caractères chinois.
1.3 Faible consommation d'énergie, deux modes d'alimentation 5V/3.3V, courant sans rétroéclairage inférieur à 20mA, courant avec rétroéclairage inférieur à 200mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN19, PIN20.

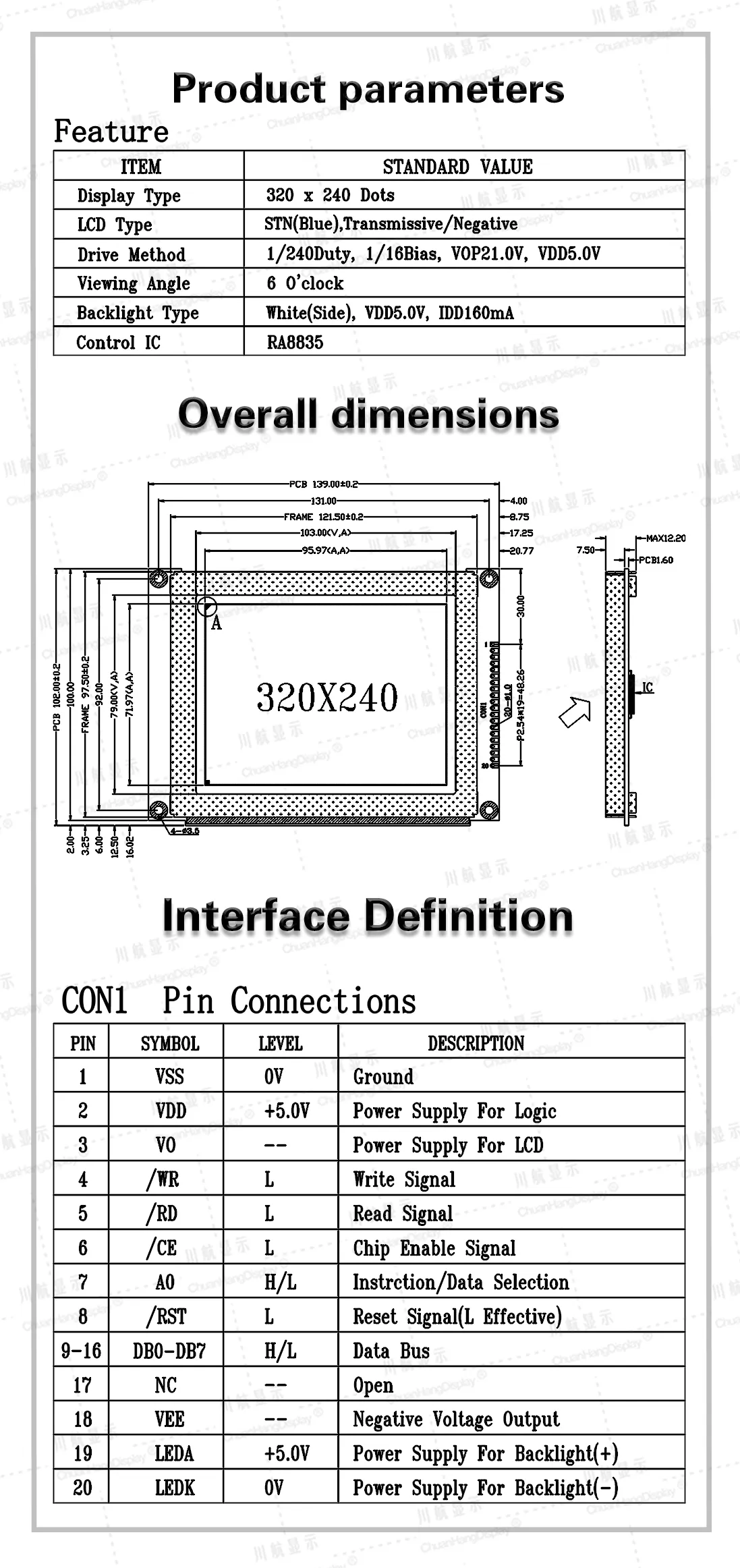

1.5 Caractéristiques du produit :
●Bibliothèque de caractères intégrée ROM (CGROM) : 160 caractères (matrice de points 5x7).
●Mode graphique, mode texte, mode mixte graphique et texte.
●Superposition en couches de texte et graphiques, défilement horizontal et vertical et autres effets dynamiques.
●Un écran affiche 20 caractères x 15 lignes (matrice de points 16x16).
●Image unique ≦ matrice de points 320x240.

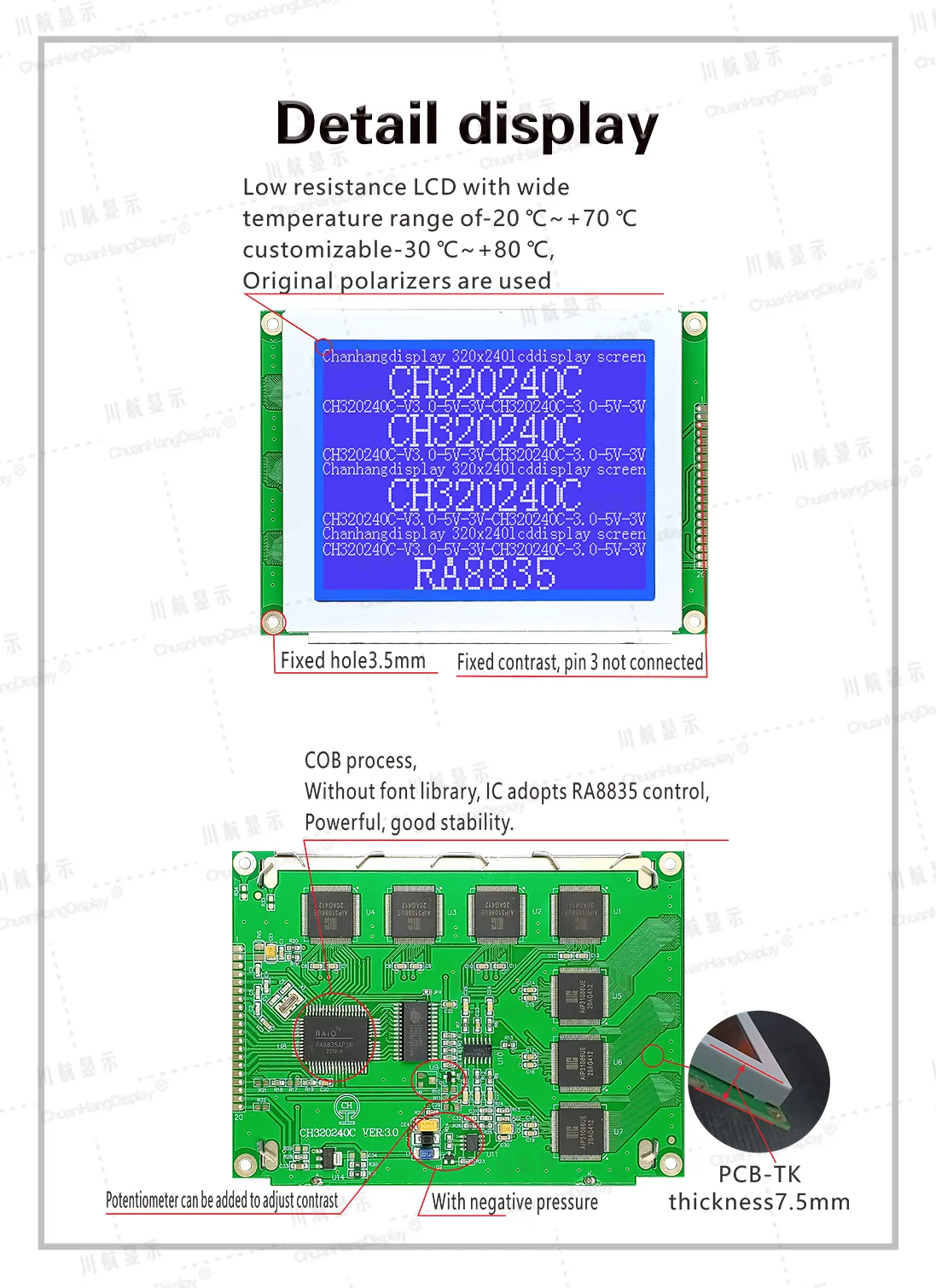

●Sortie de tension négative intégrée (VEE) en option, V0 et VEE déconnectés lorsque le contraste du module est fixe.
●Port parallèle 8 bits avec sélection de synchronisation 8080 ou 6800.
