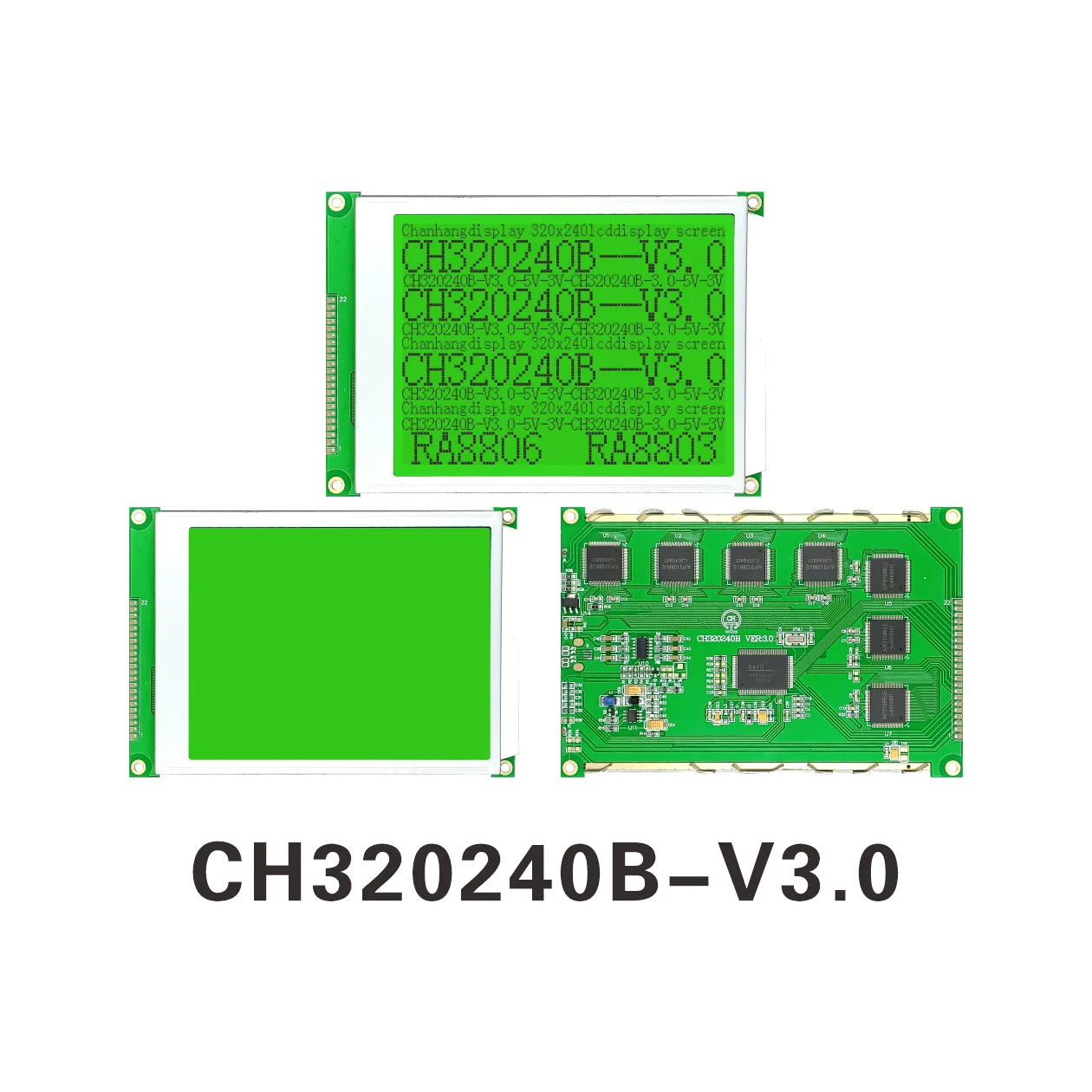

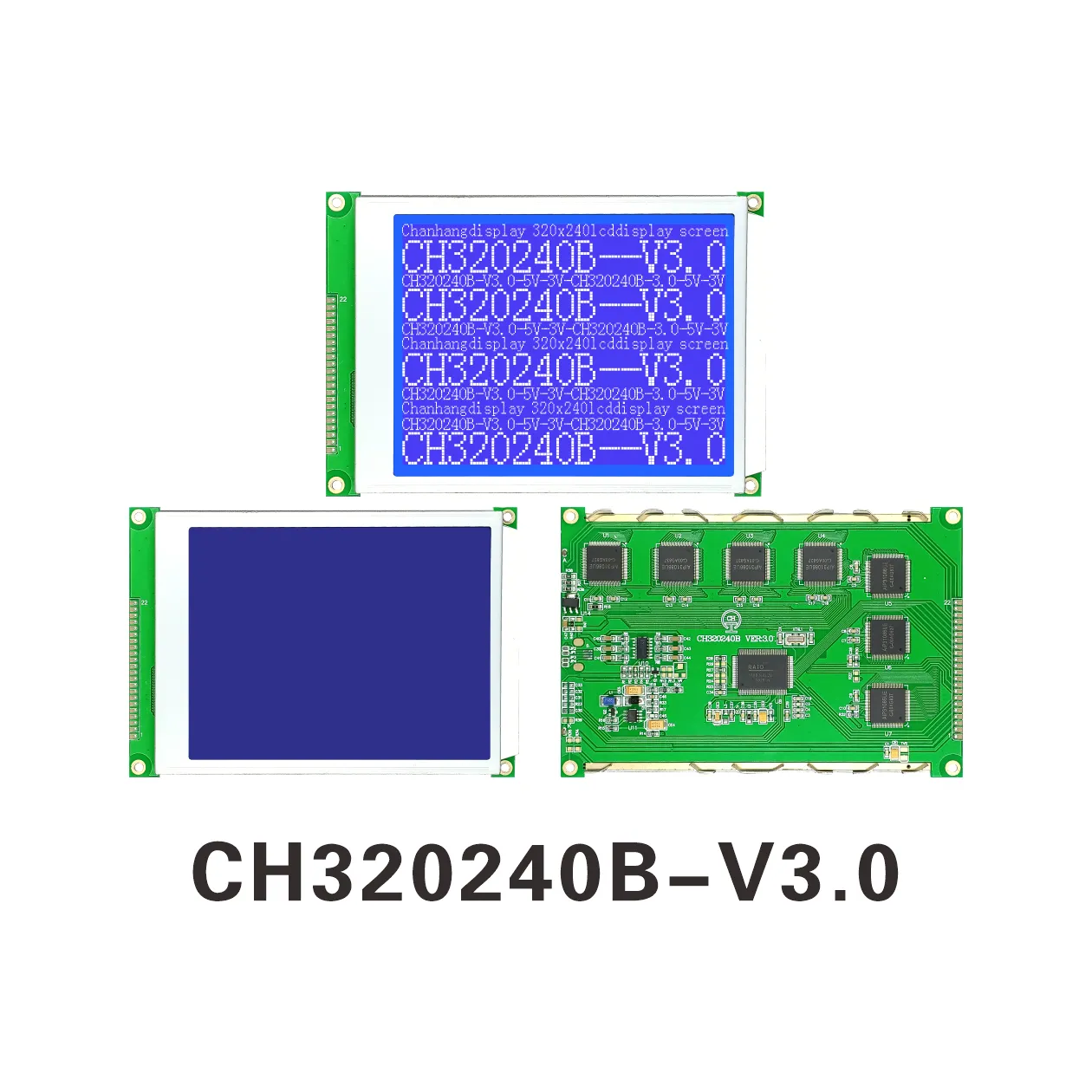

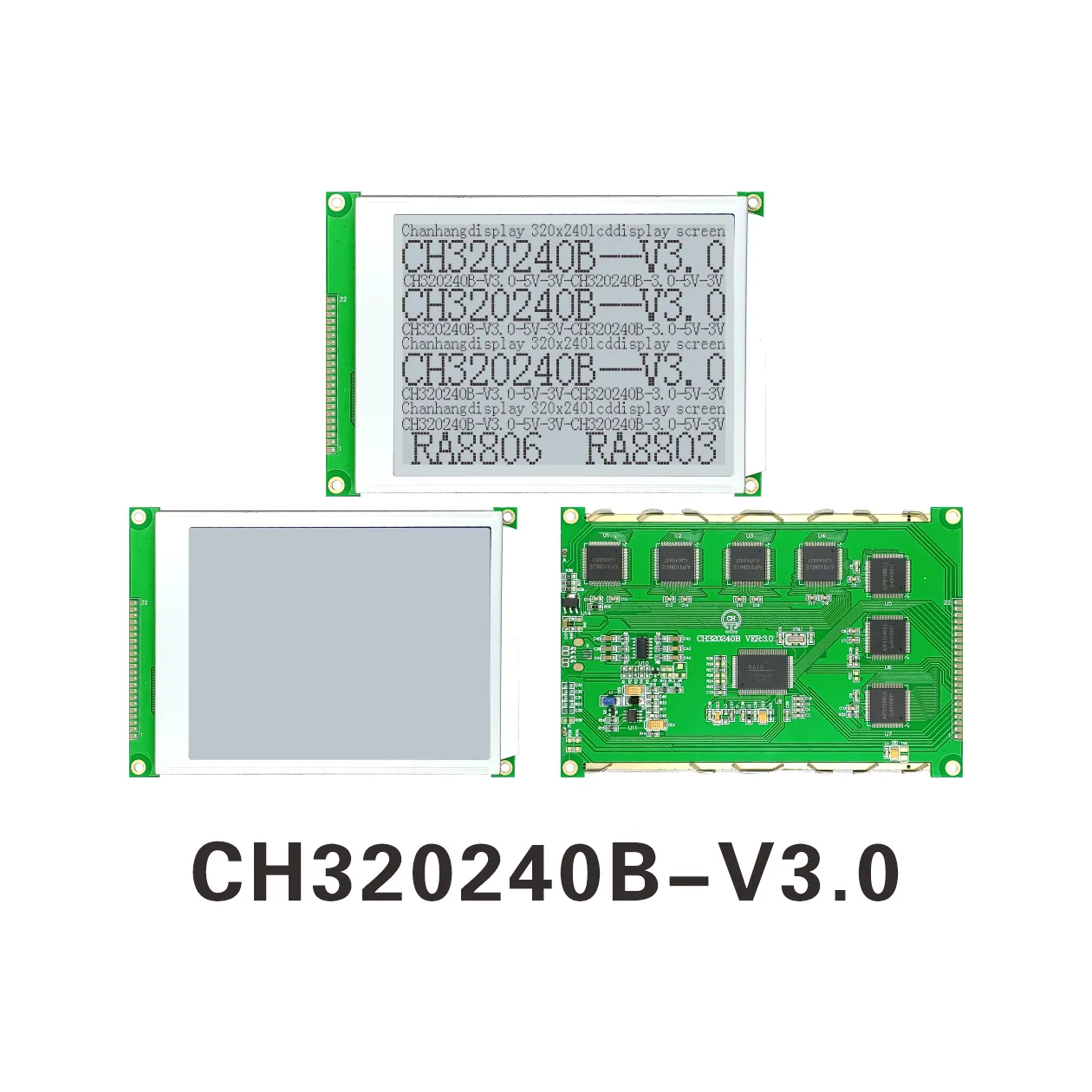

CH320240B 320x240 Affichage LCD Graphique
Description du produit

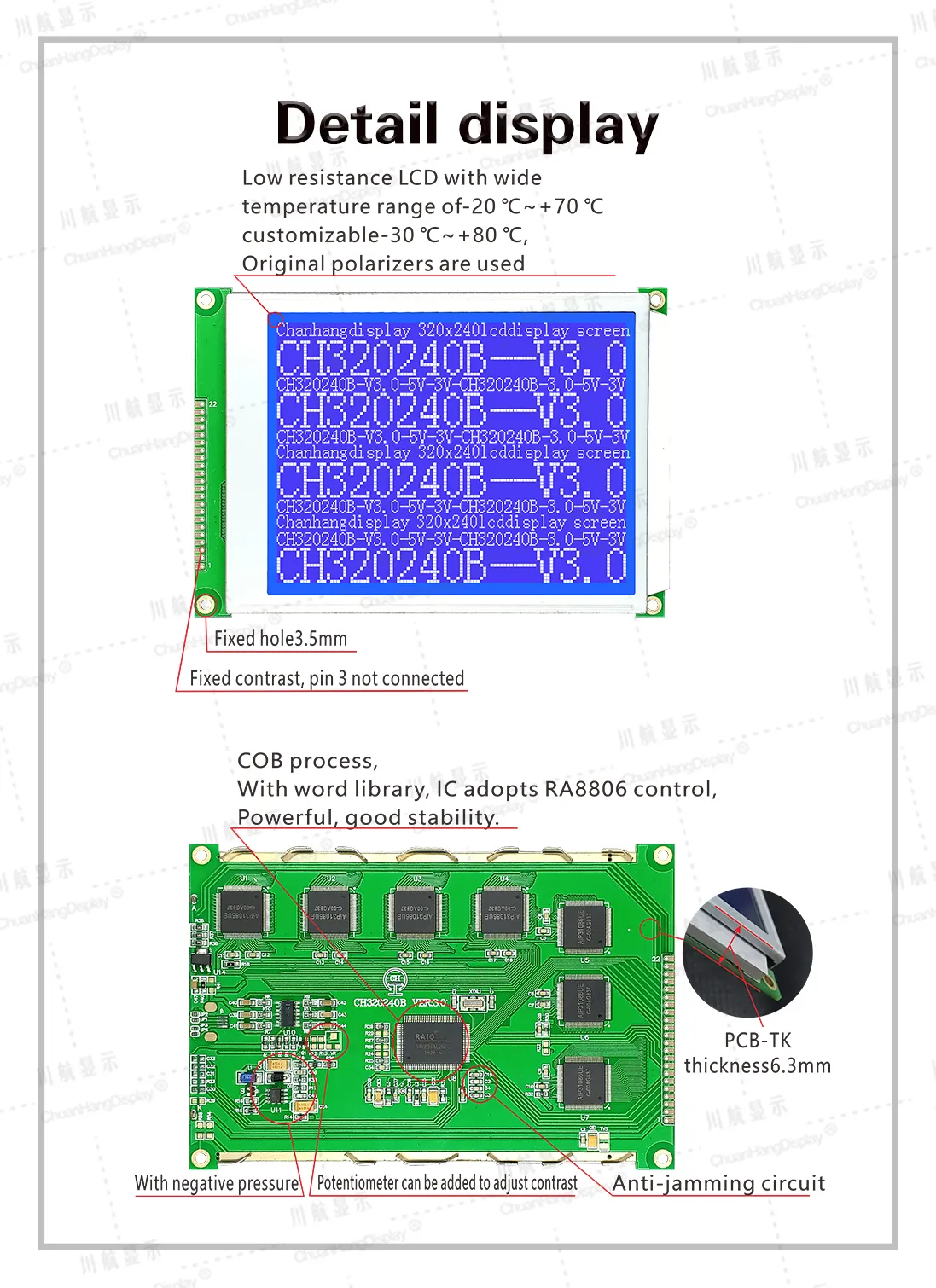

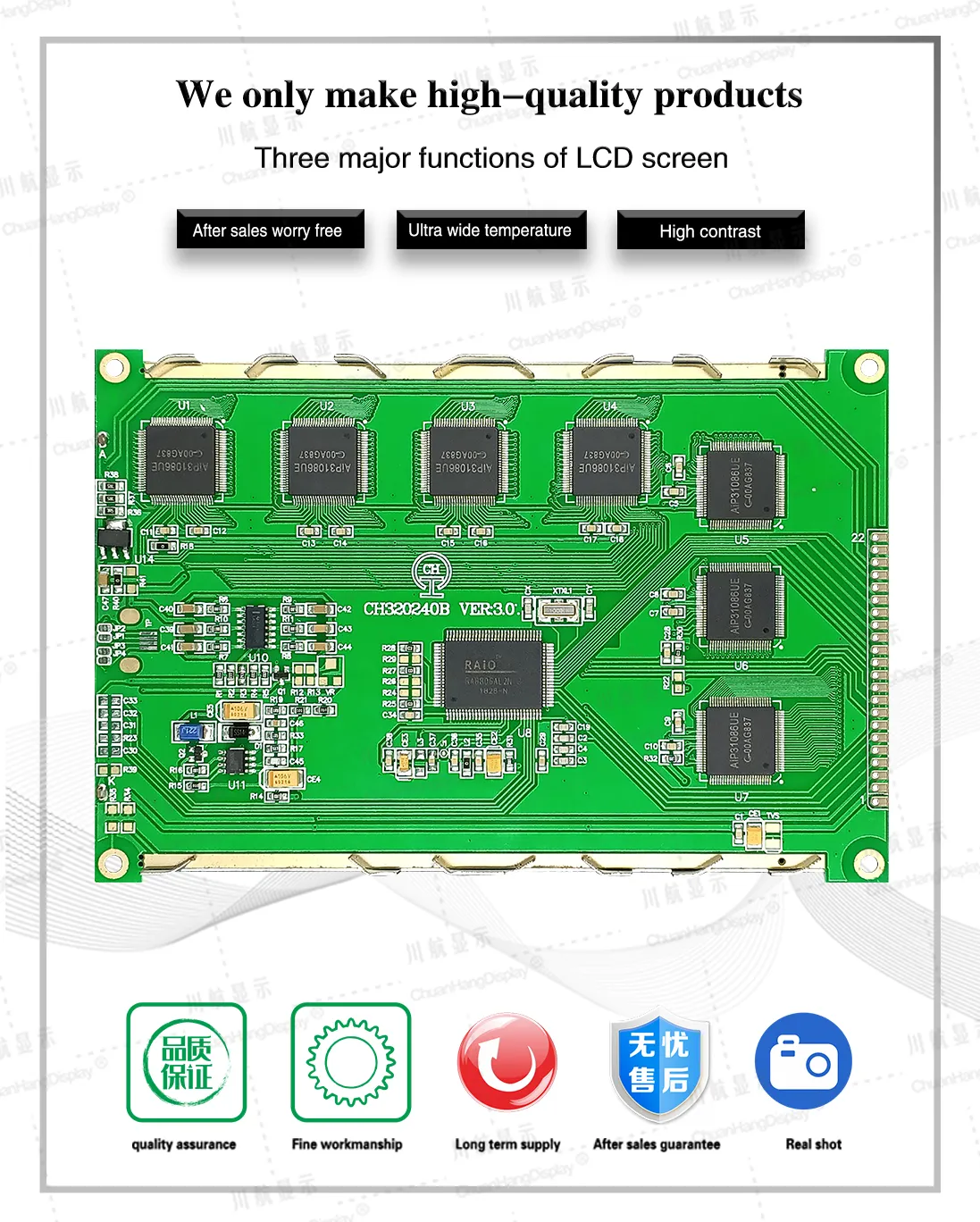

1.1 Résolution 320*240, module LCD matriciel en processus C0B, produit avec carte PCB, rétroéclairage LED, connexion par ruban conducteur, structure stable.

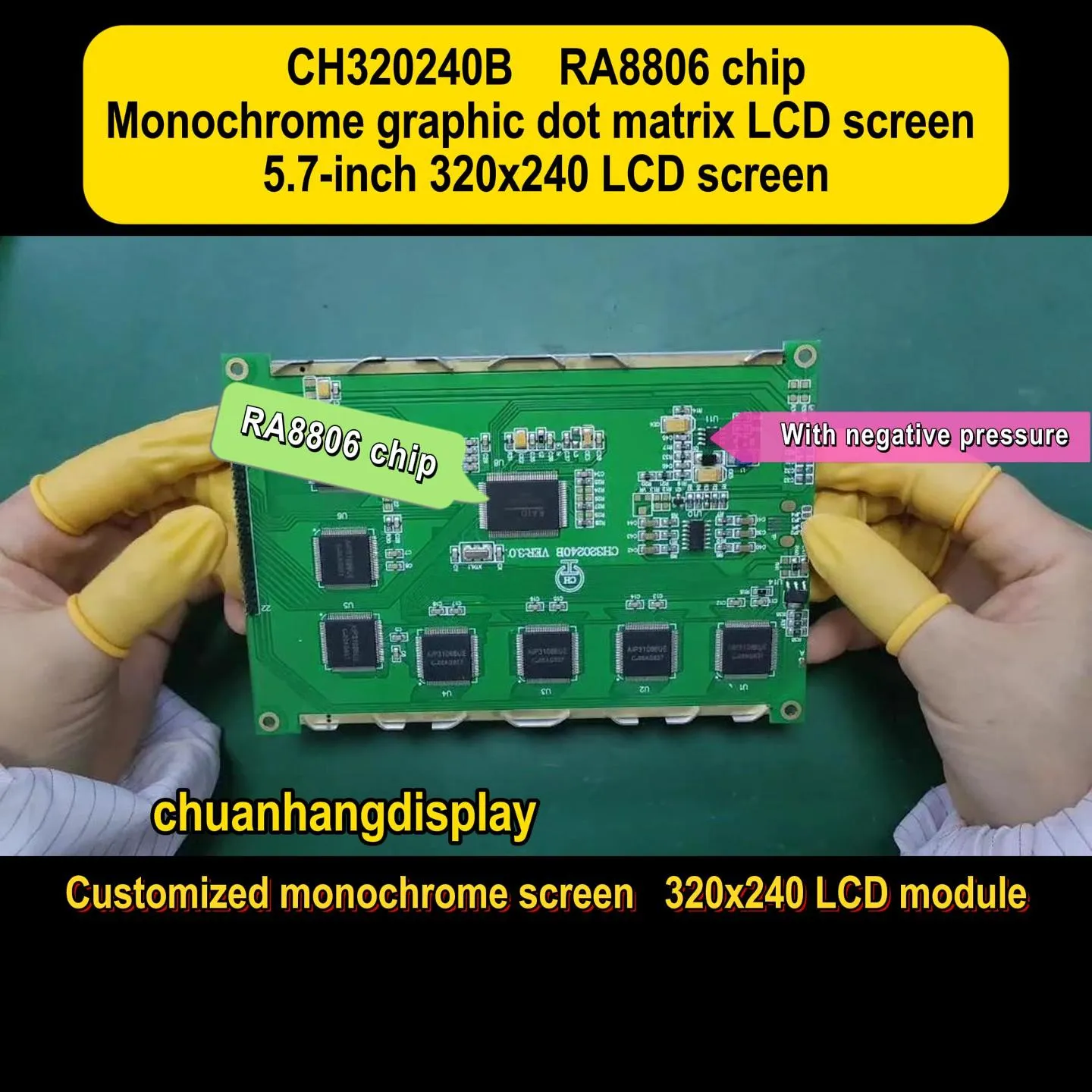

1.2 IC utilise RA8806, puce intégrée avec une bibliothèque de caractères ROM (CGROM) de 512 octets, bibliothèque de caractères chinois simplifiés ou traditionnels et puce de sélection de police ASCII.
1.3 Faible consommation d'énergie, deux modes d'alimentation 5V/3.3V, courant sans rétroéclairage inférieur à 20mA, courant de rétroéclairage inférieur à 200mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN21, PIN22.
1.5 Caractéristiques du produit :
●Bibliothèque de caractères ROM (CGROM) intégrée : 512 octets :
●Deux modes d'affichage mixte de dessin et de texte.
●Affichage mixte à double couche.
●Prise en charge de l'affichage rotatif du texte à 90 degrés, 180 degrés, 270 degrés.
●Prise en charge de 4 modes d'affichage en niveaux de gris, texte inversé, texte en gras, agrandissement du texte de 1x à 4x.
●Numérisation tactile résistive intégrée.
●Un écran affiche 20 caractères x 15 lignes (matrice de points 16x16).
●Image unique ≦ matrice de points 320x240.
●Sortie de tension négative intégrée (VEE), V0 et VEE sont déconnectés lorsque le contraste du module est fixé.

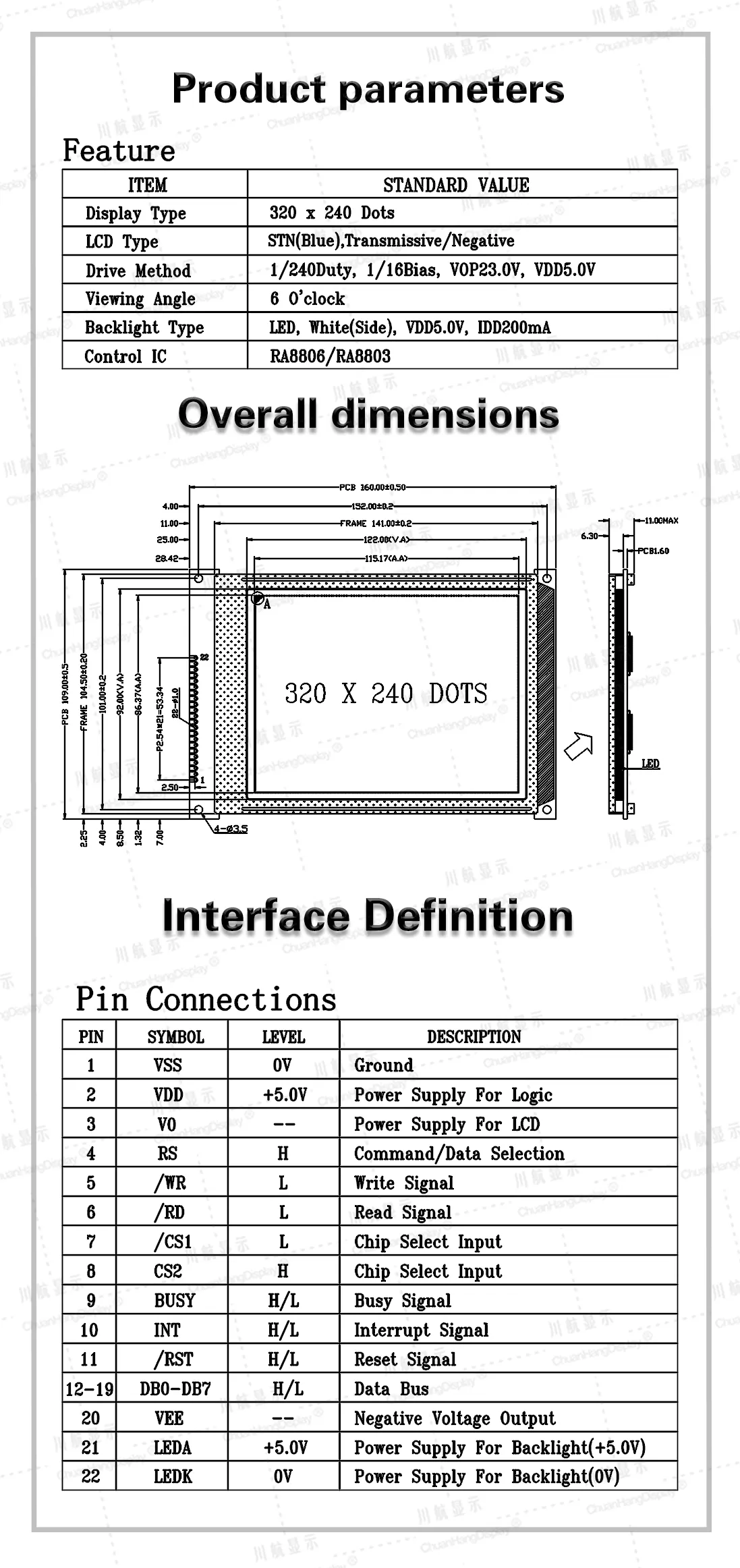

●Interface de port parallèle 8 bits, synchronisation 8080/6800.
