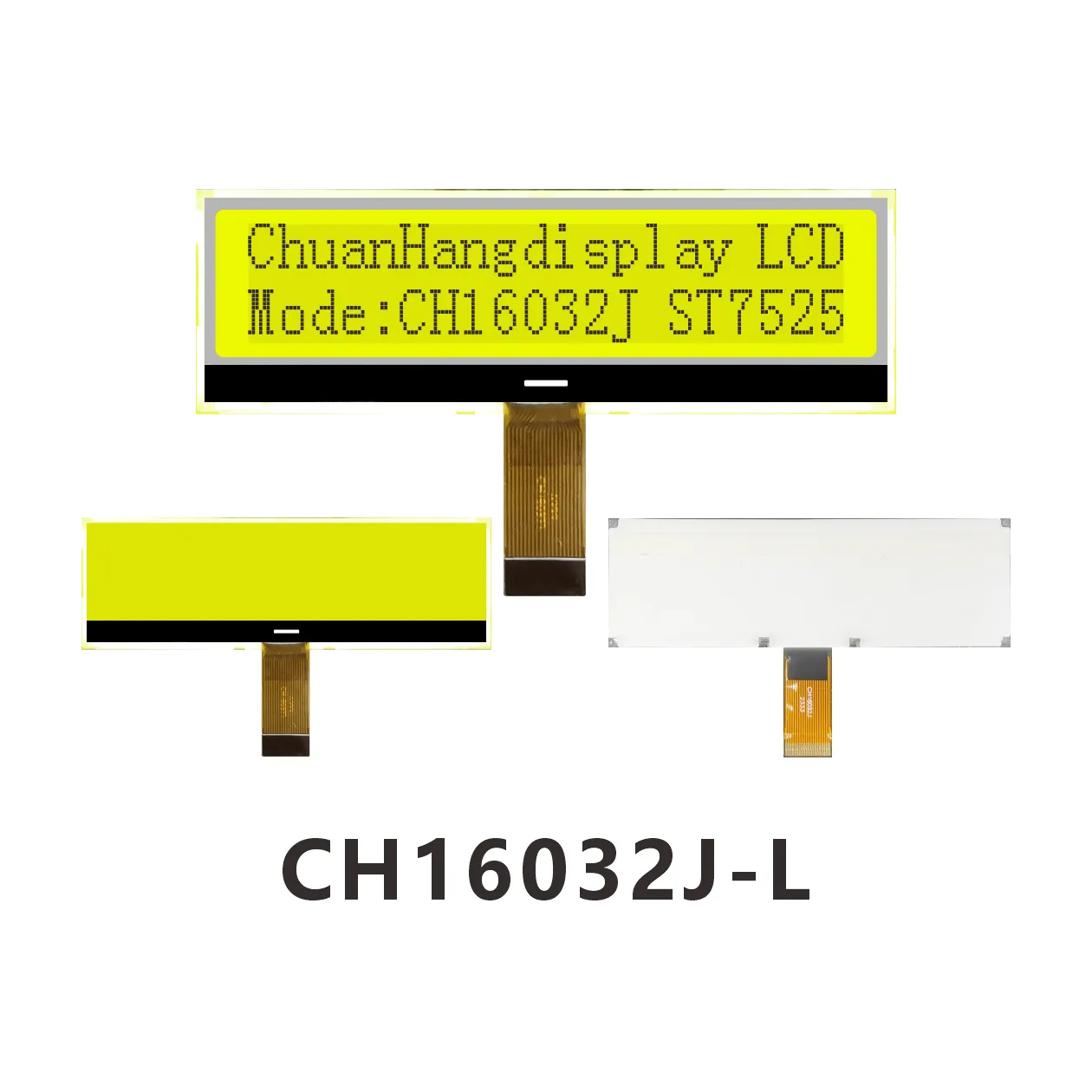

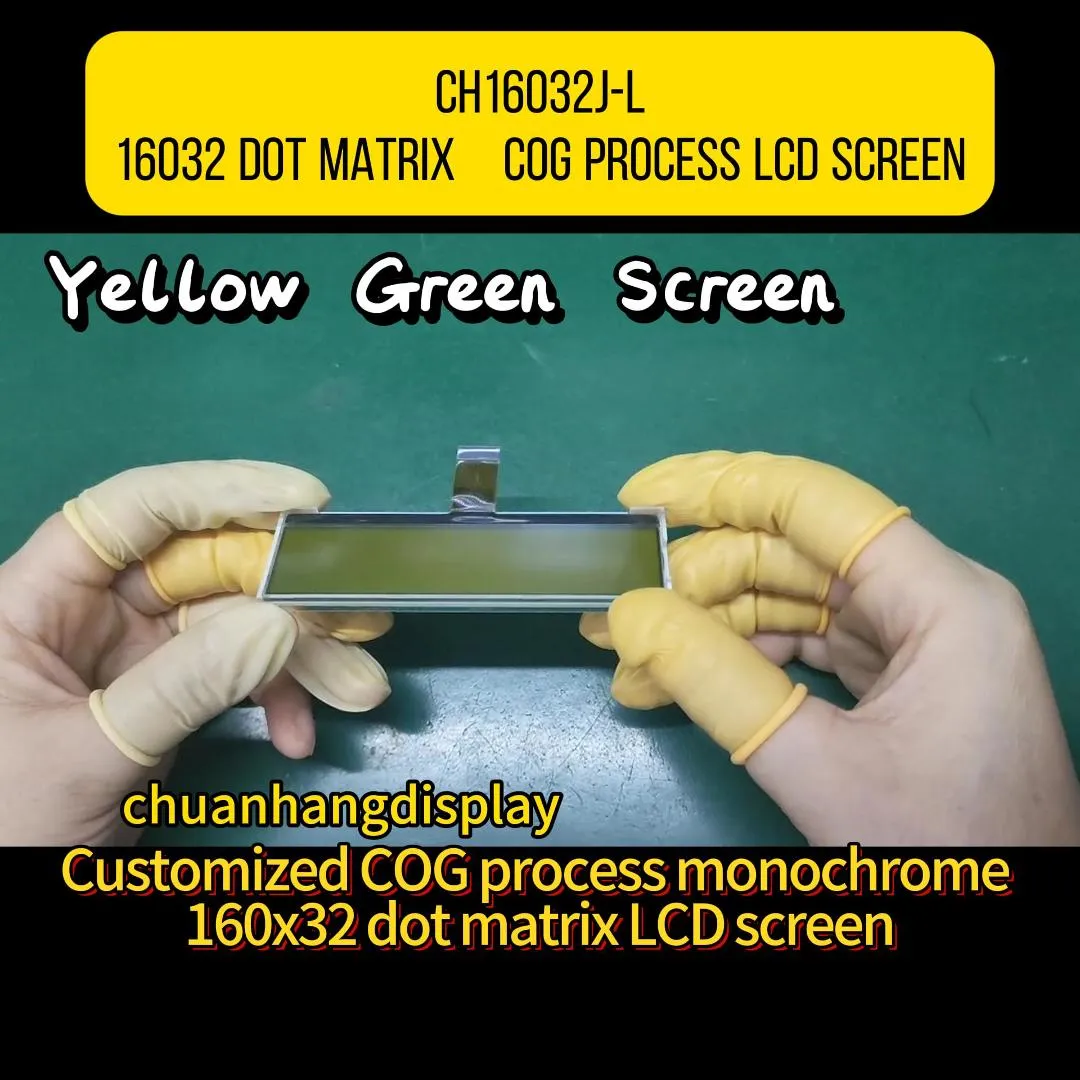

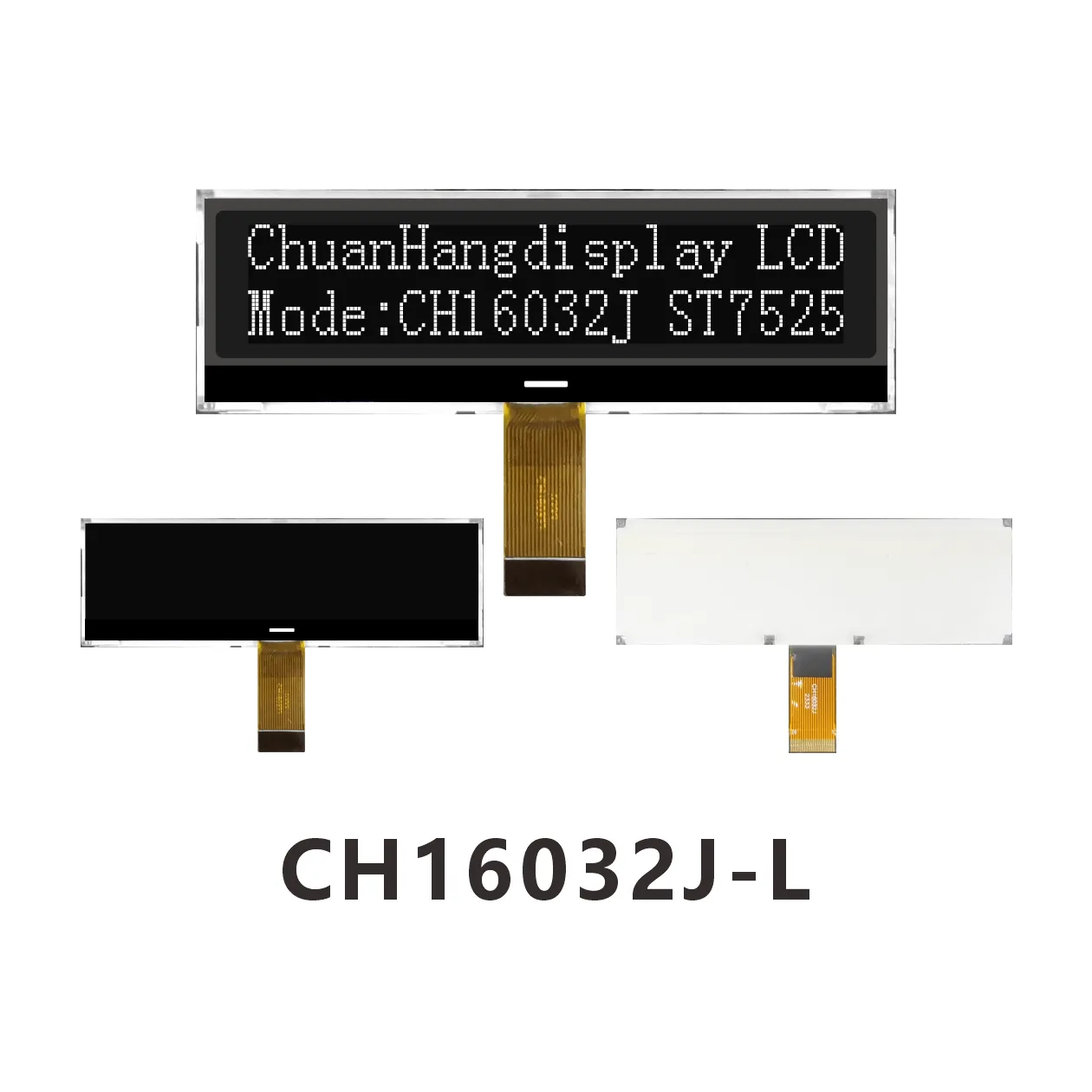

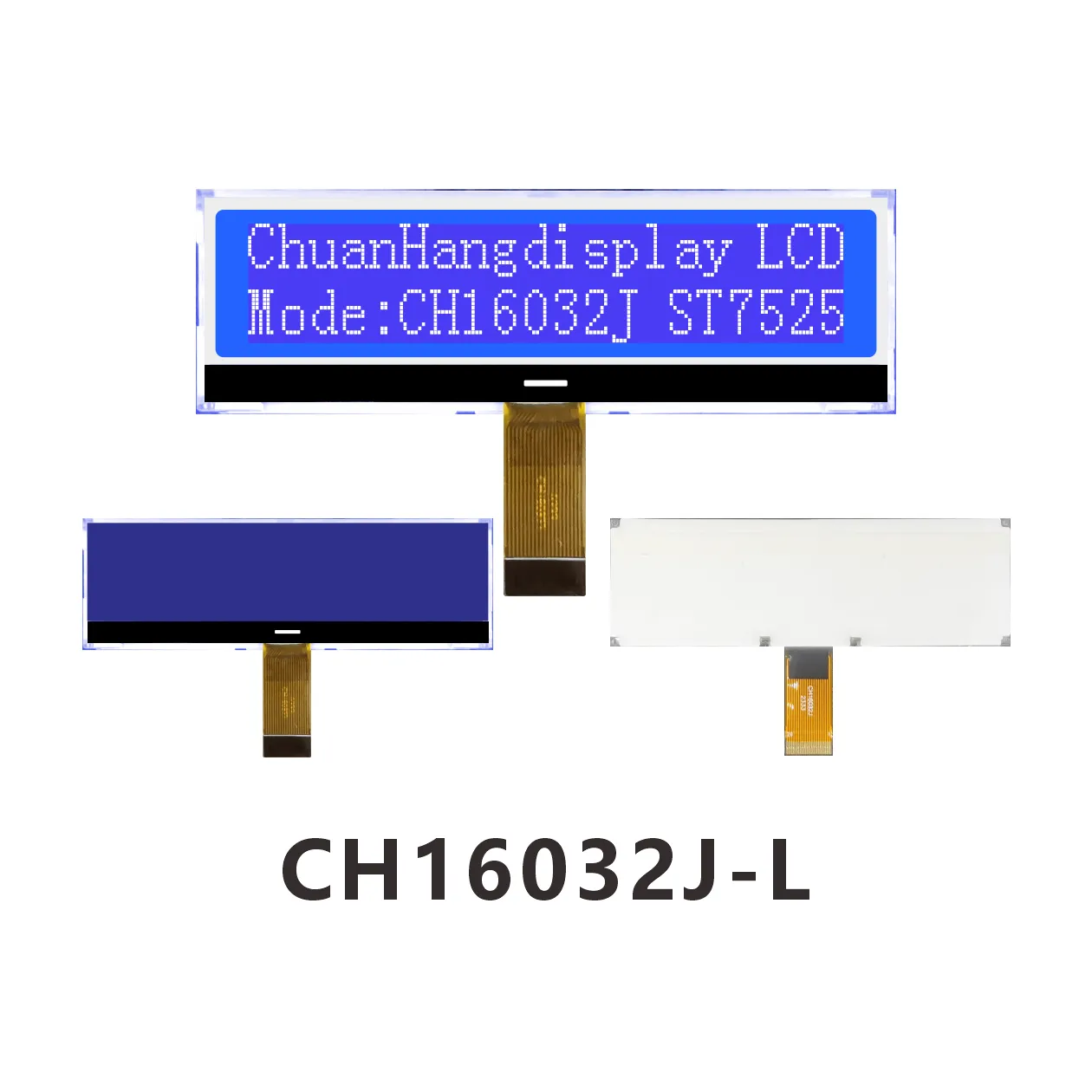

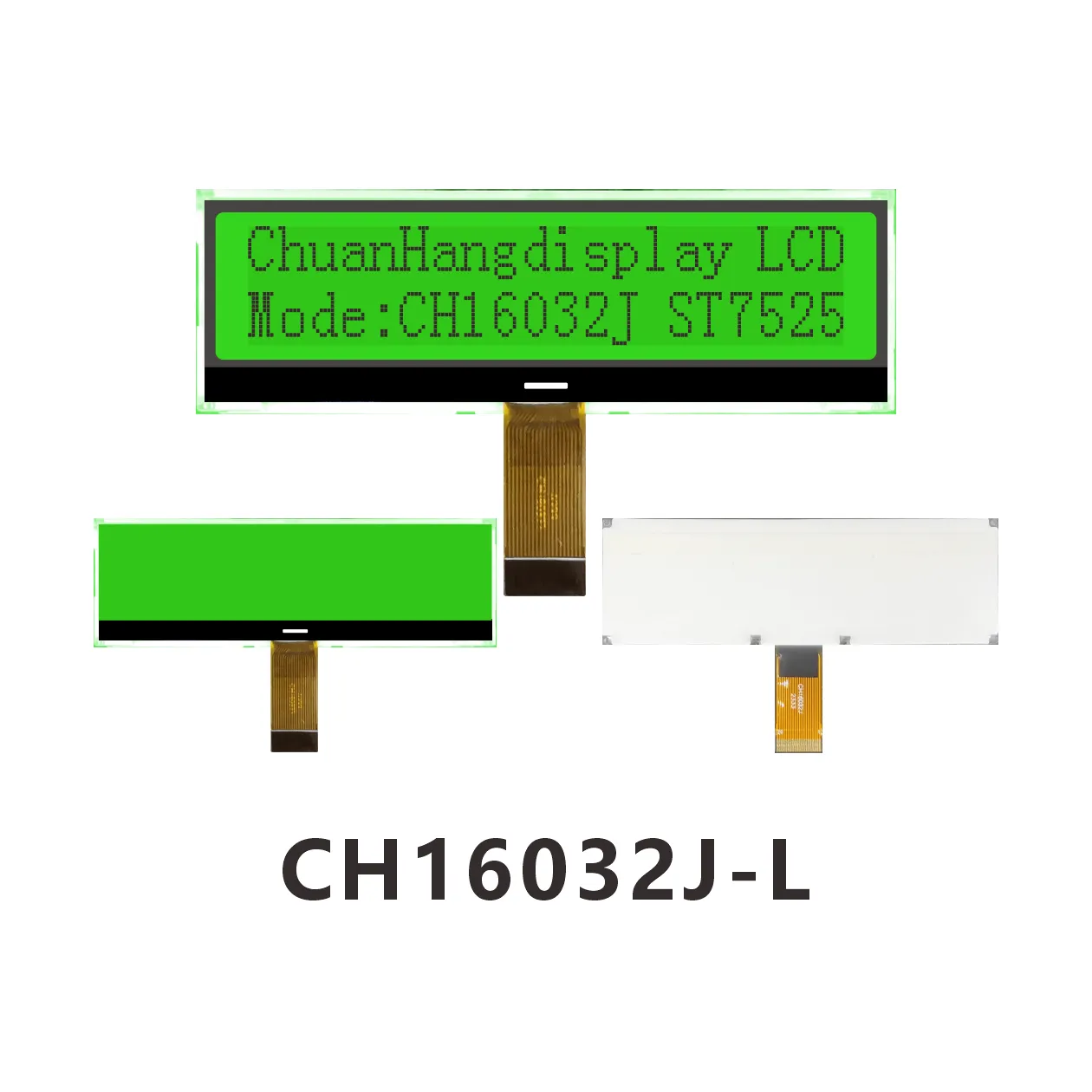

CH16032J-L Caractères Matrice de Points LCD
Description du produit

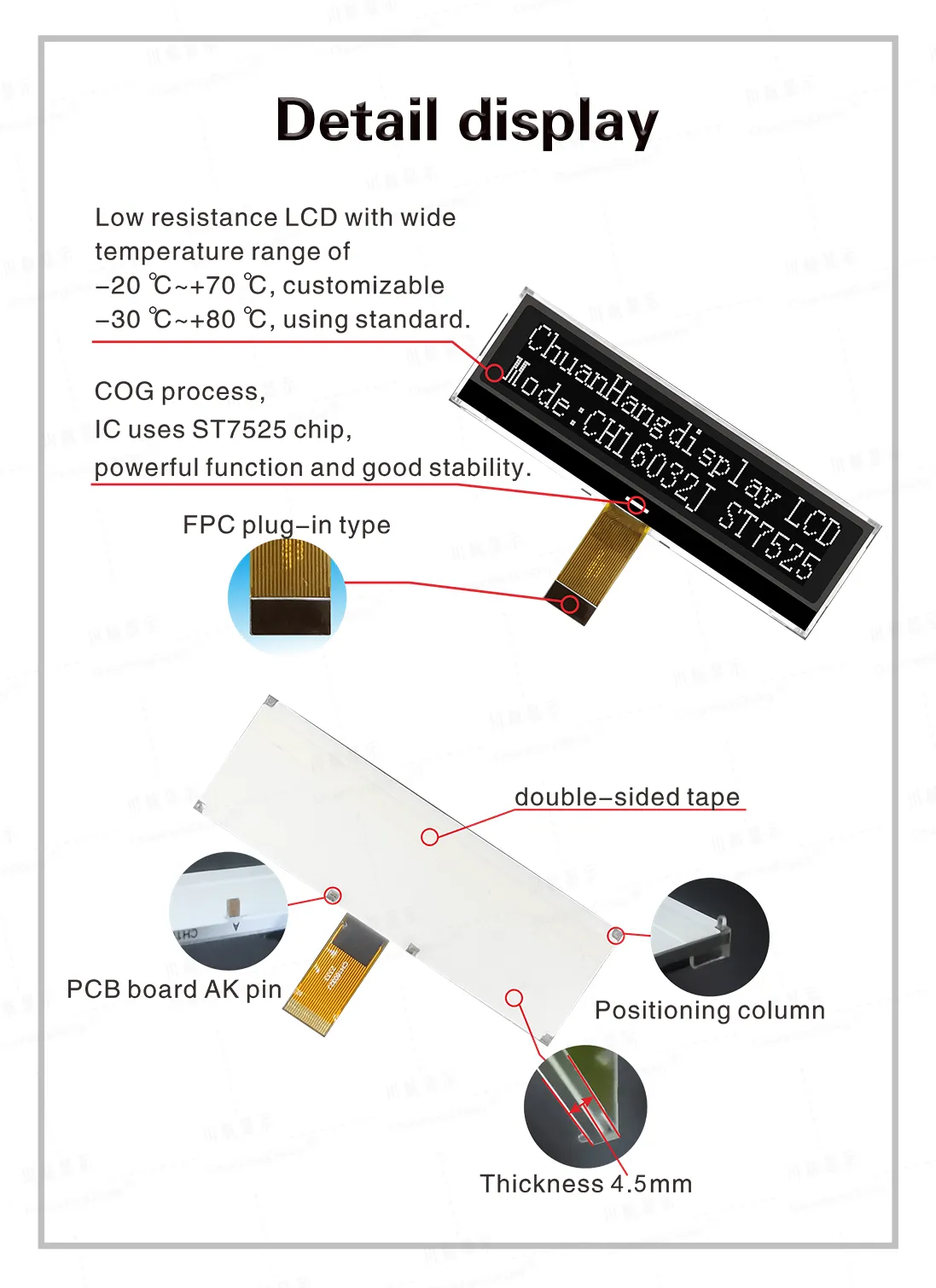

1.1 Processus C0G, processus de connexion FPC, produit avec rétroéclairage, épaisseur fine, structure stable.
1.2 IC utilise st7525, il n'y a pas de bibliothèque de polices dans la puce, les programmeurs compilent eux-mêmes la bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation uniquement 3,3V, courant de rétroéclairage inférieur à 1mA, courant de rétroéclairage inférieur à 120mA.
1.4 Le rétroéclairage LED A et K sont alimentés séparément pour la carte PCB et doivent être soudés sur la carte PCB.
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 5120 bits
●Le circuit de boost nécessite seulement 2 condensateurs de 1uf :
●Le contraste est ajusté par logiciel.
●Un écran affiche 10 caractères x 2 lignes (matrice de points 16x16).
●Image unique ≦160x32 matrice de points.

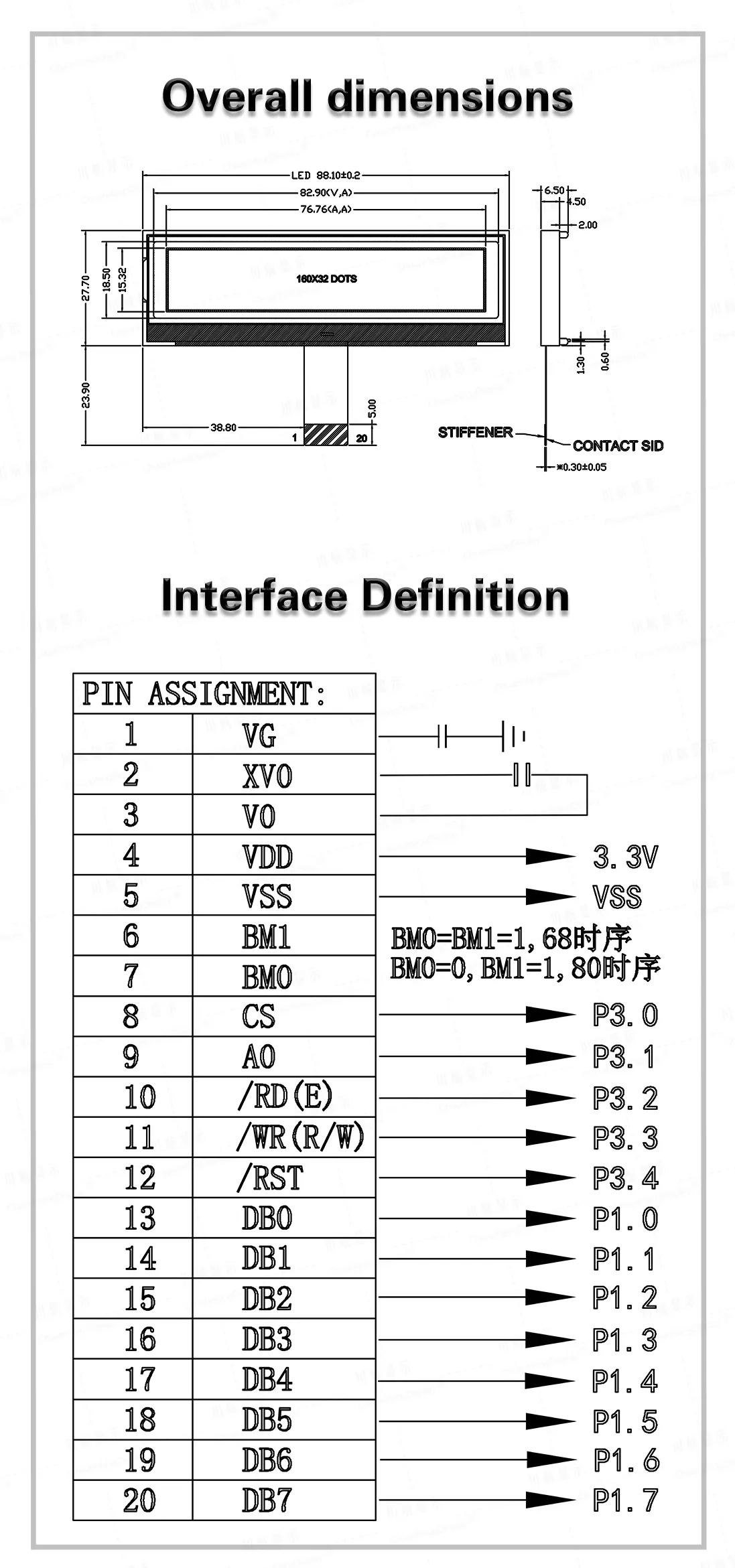

●Interface SPI à 4 fils/port parallèle 8 bits timing 6800/timing 8080, interface 12C personnalisable.
●Fonctions riches :
Interface d'affichage activée/désactivée, affichage positif/affichage inversé, lecture/modification/écriture.
