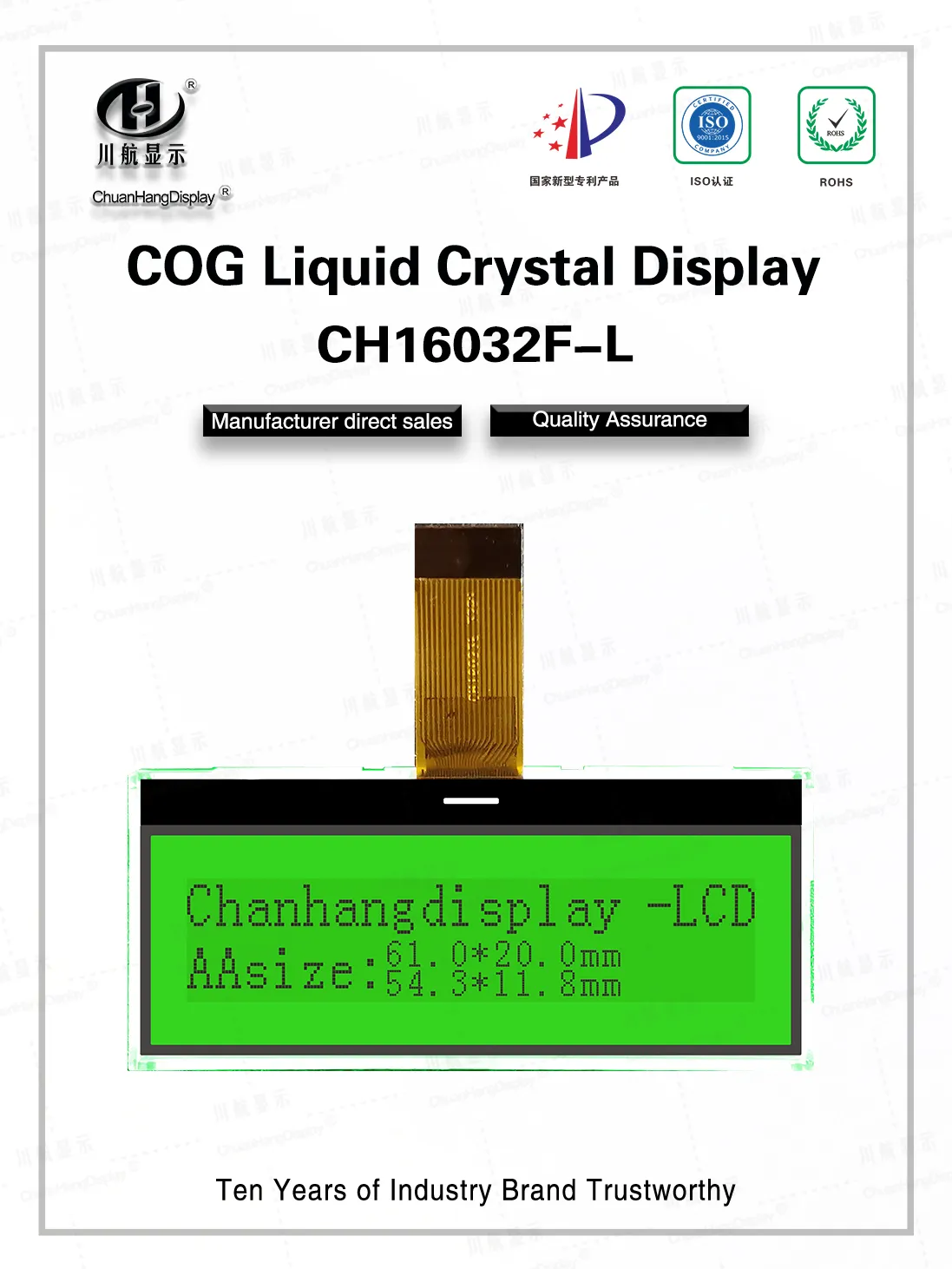

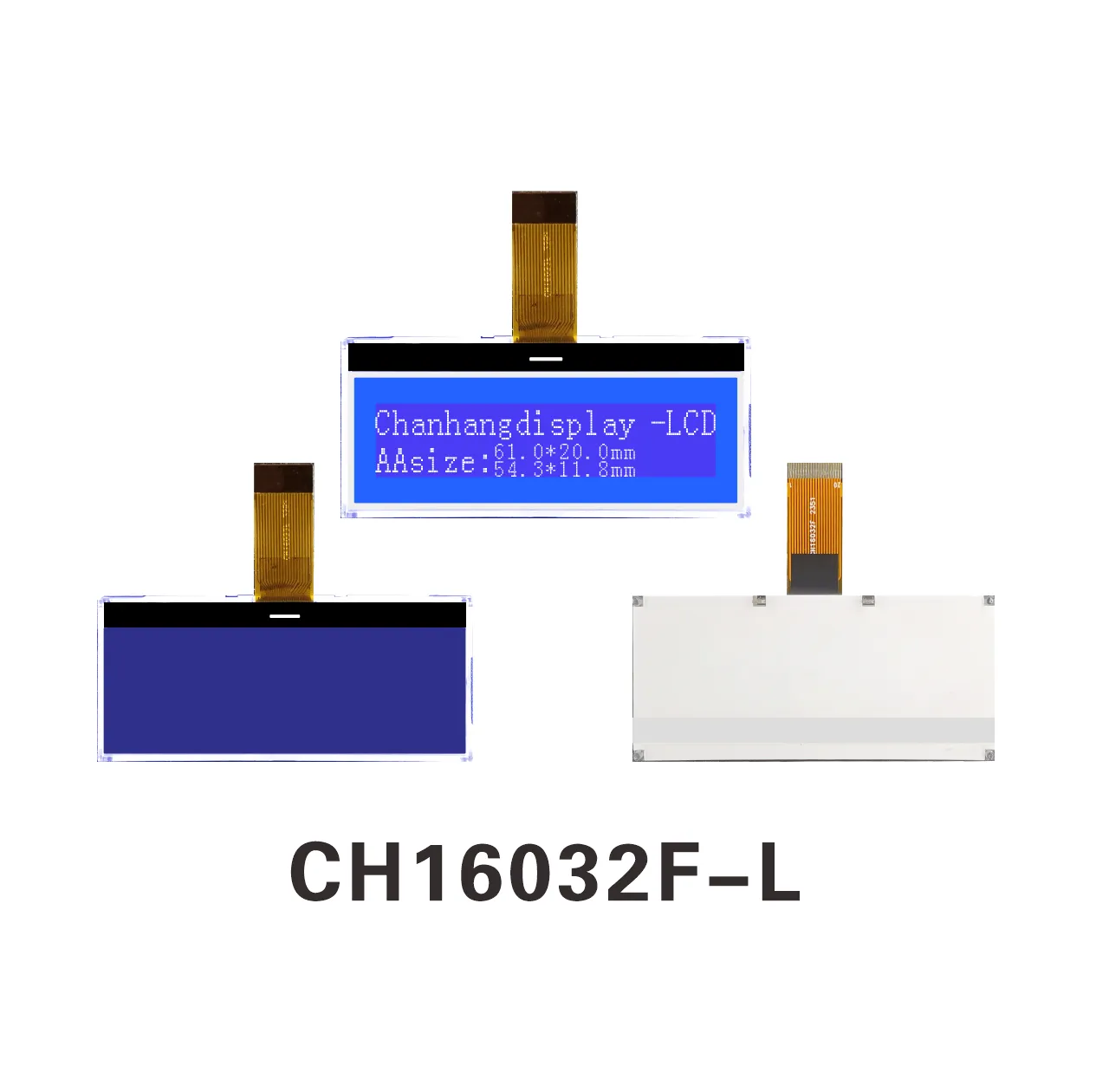

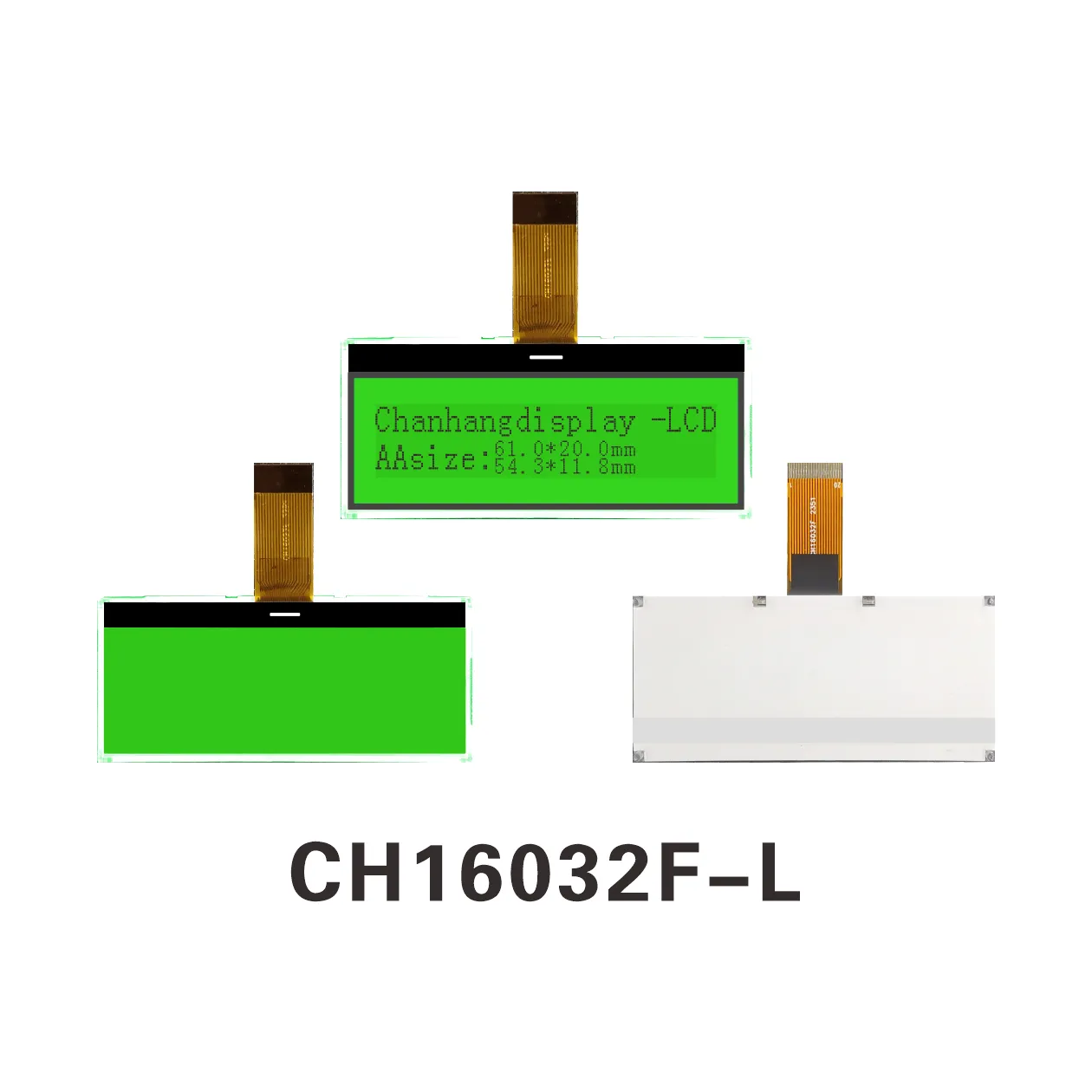

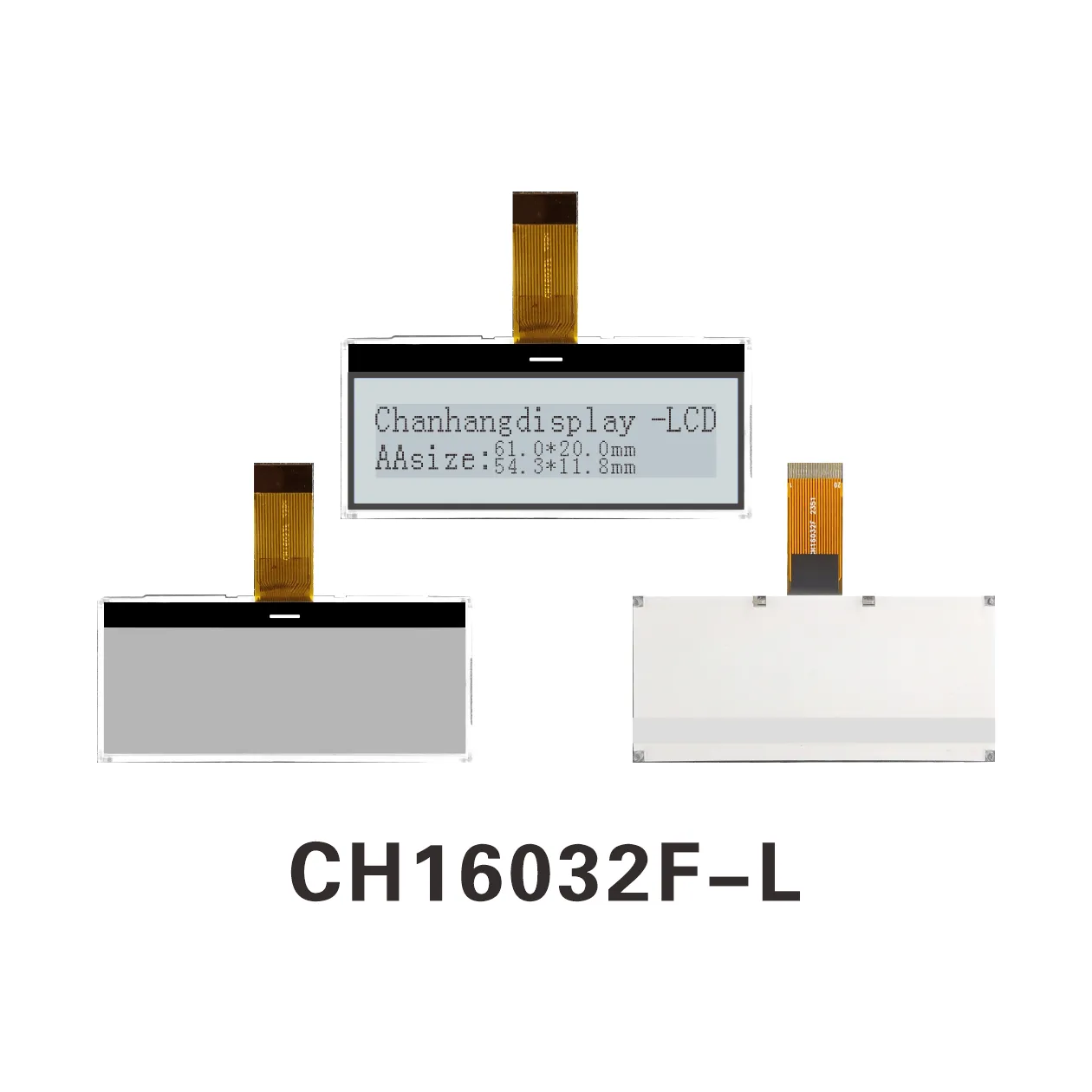

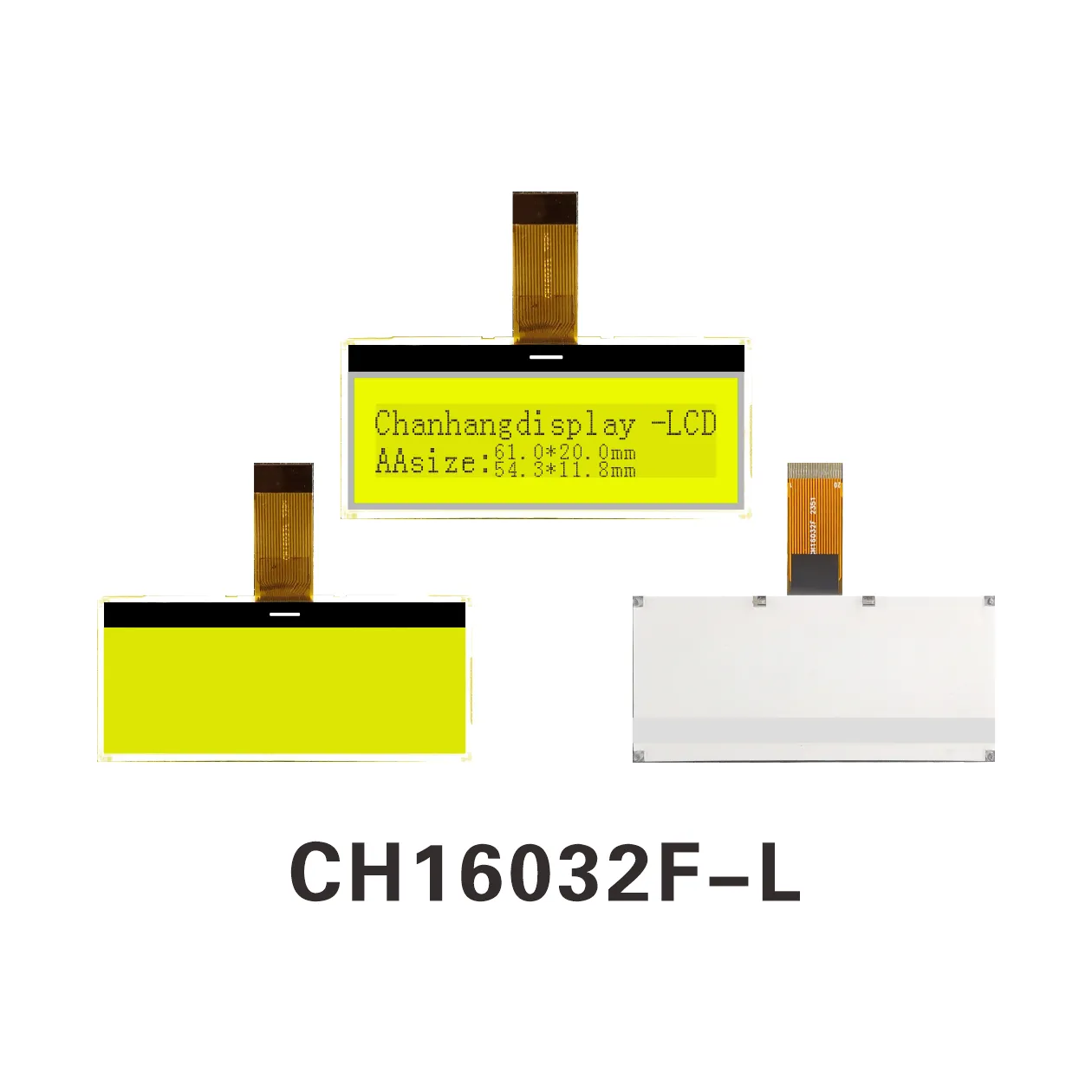

CH16032F-L Écran à Cristaux Liquides
Description du produit

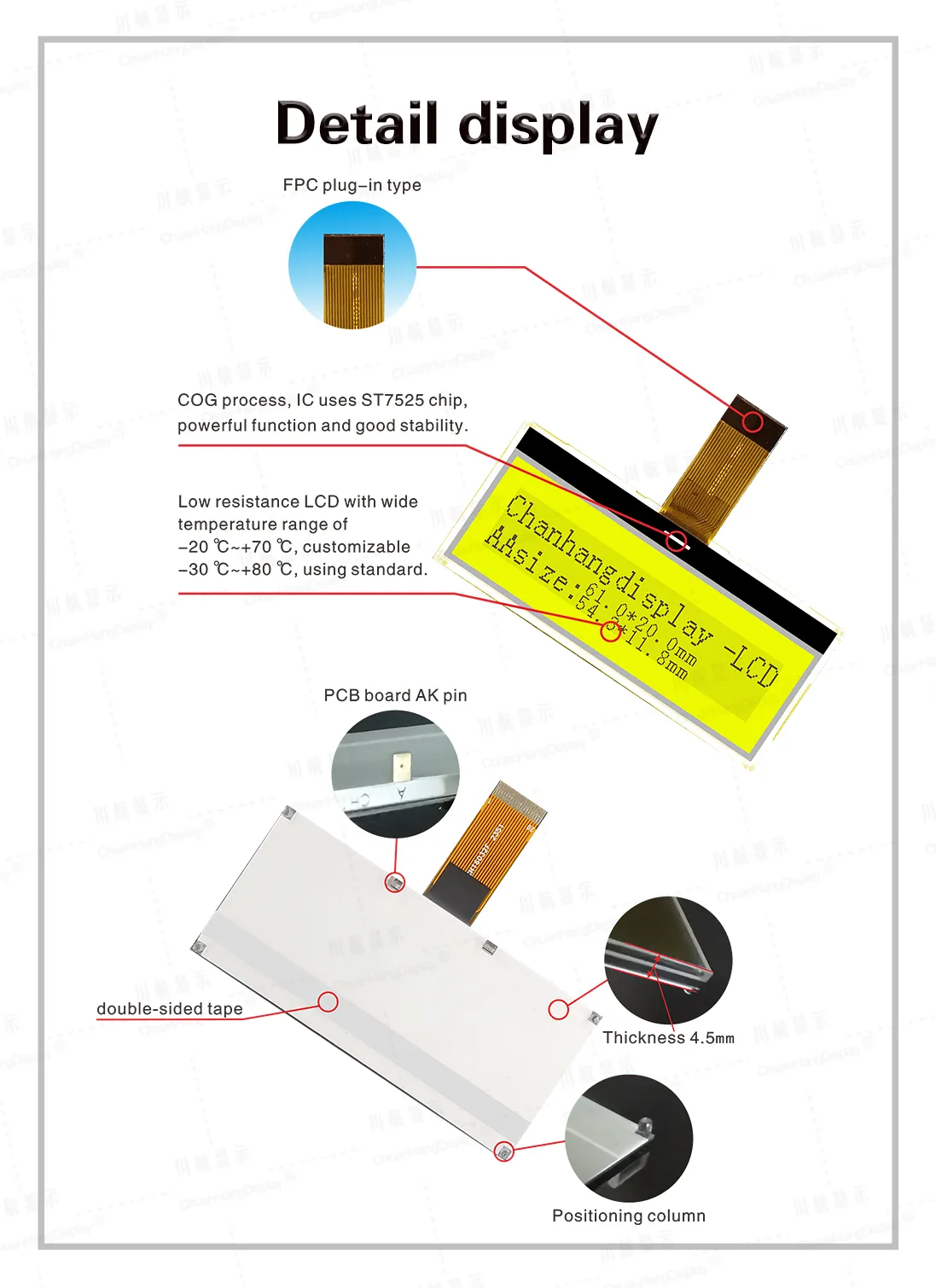

1.1 Processus C0G, processus de connexion FPC, produit avec rétroéclairage, épaisseur fine, structure stable.
1.2 IC utilise st7525, il n'y a pas de bibliothèque de polices dans la puce, les programmeurs compilent eux-mêmes la bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation uniquement 3,3V, courant sans rétroéclairage inférieur à 1mA, courant de rétroéclairage inférieur à 100mA
1.4 Le rétroéclairage LED A et K sont alimentés séparément pour la carte PCB, doivent être soudés sur la carte PCB,
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 5120 bits :
●Le circuit de boost nécessite seulement 2 condensateurs de 1uf
●Le contraste est ajusté par logiciel.
●Un écran affiche 10 caractères x 2 lignes (matrice de points 16x16).
●Image unique ≦ matrice de points 160x32.

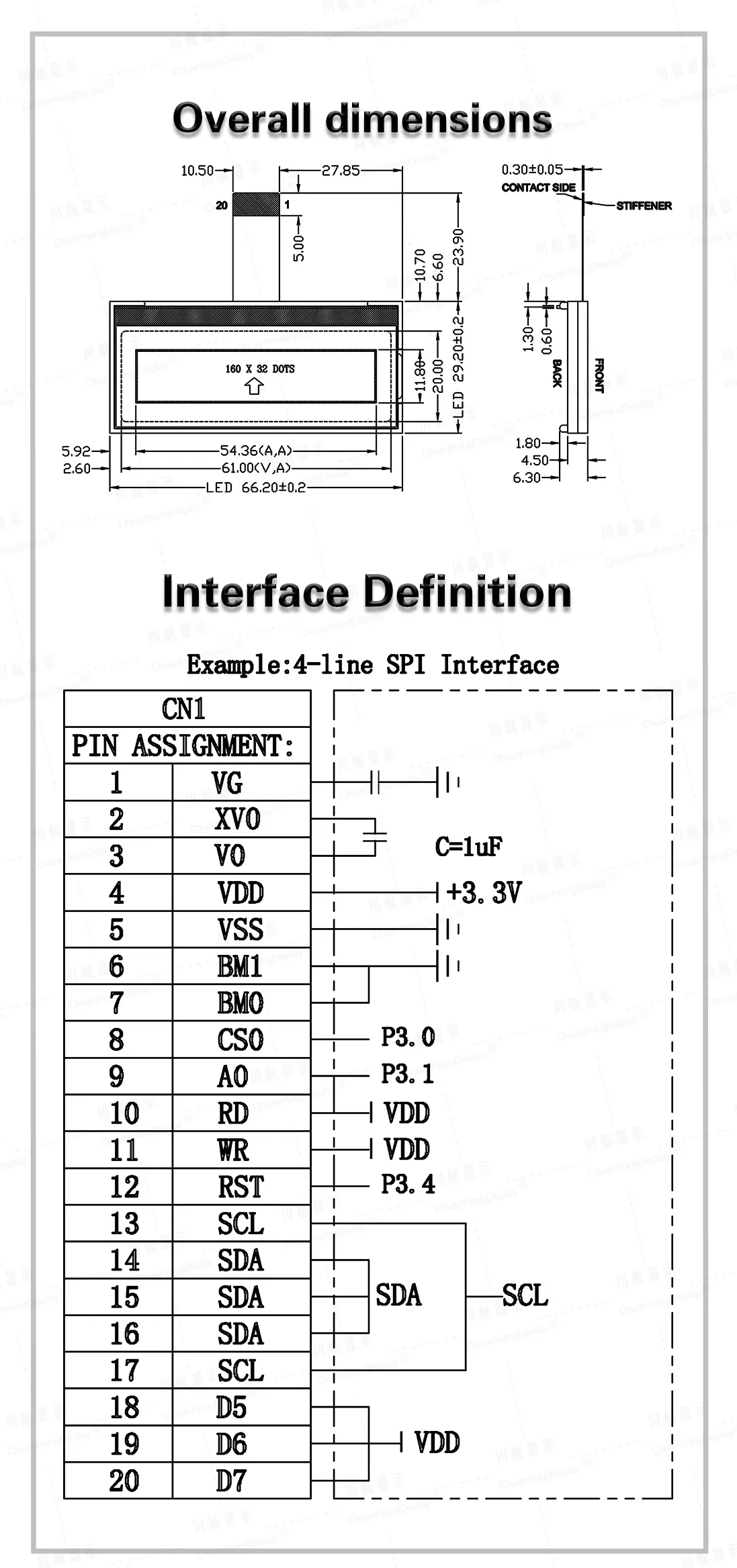

●Interface SPI à 4 fils ou port parallèle 8 bits, synchronisation 6800 ou synchronisation 8080 en option, interface 12C personnalisable.
●Fonctions riches :
Interface d'affichage marche/arrêt, affichage positif/affichage inversé, lecture/modification/écriture.
