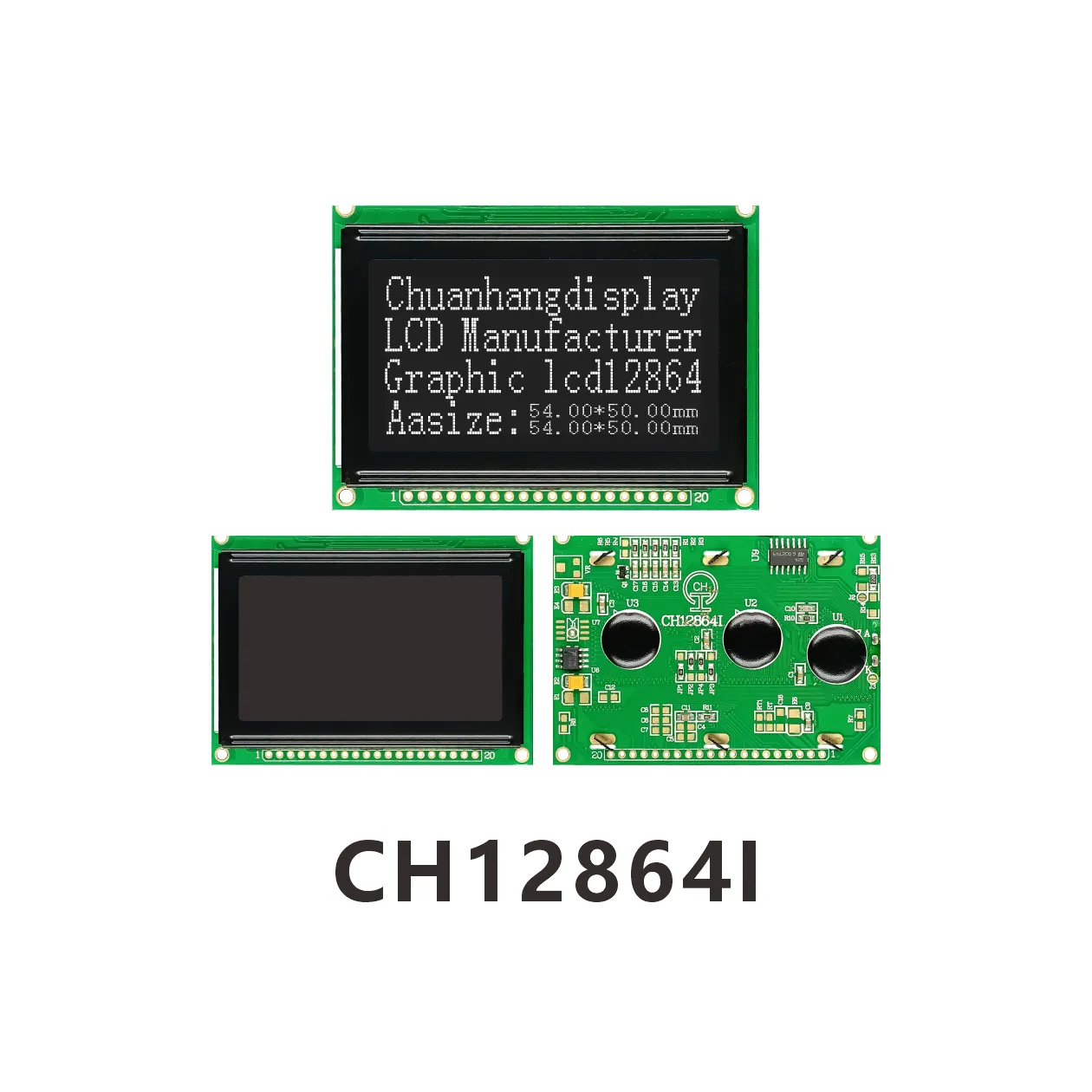

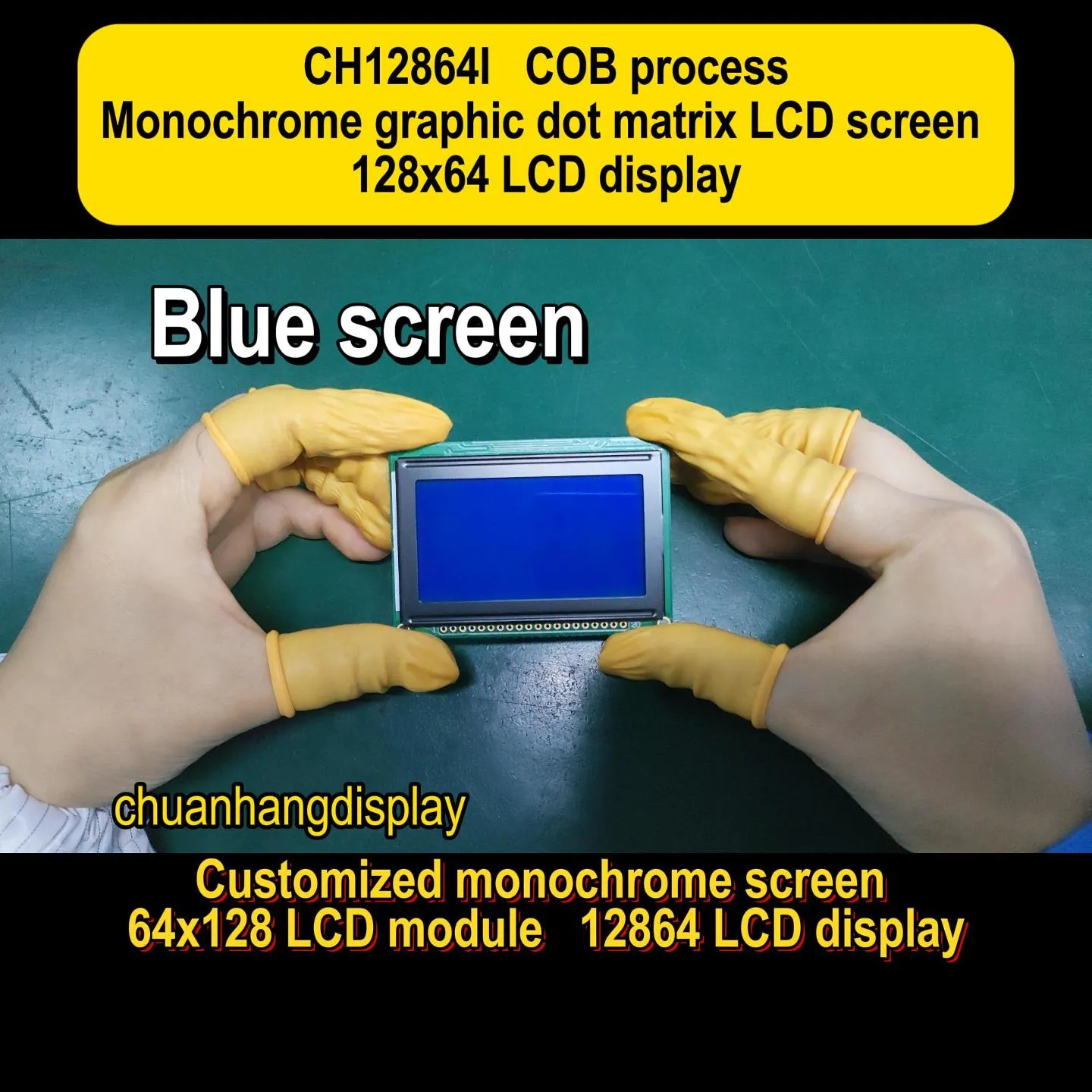

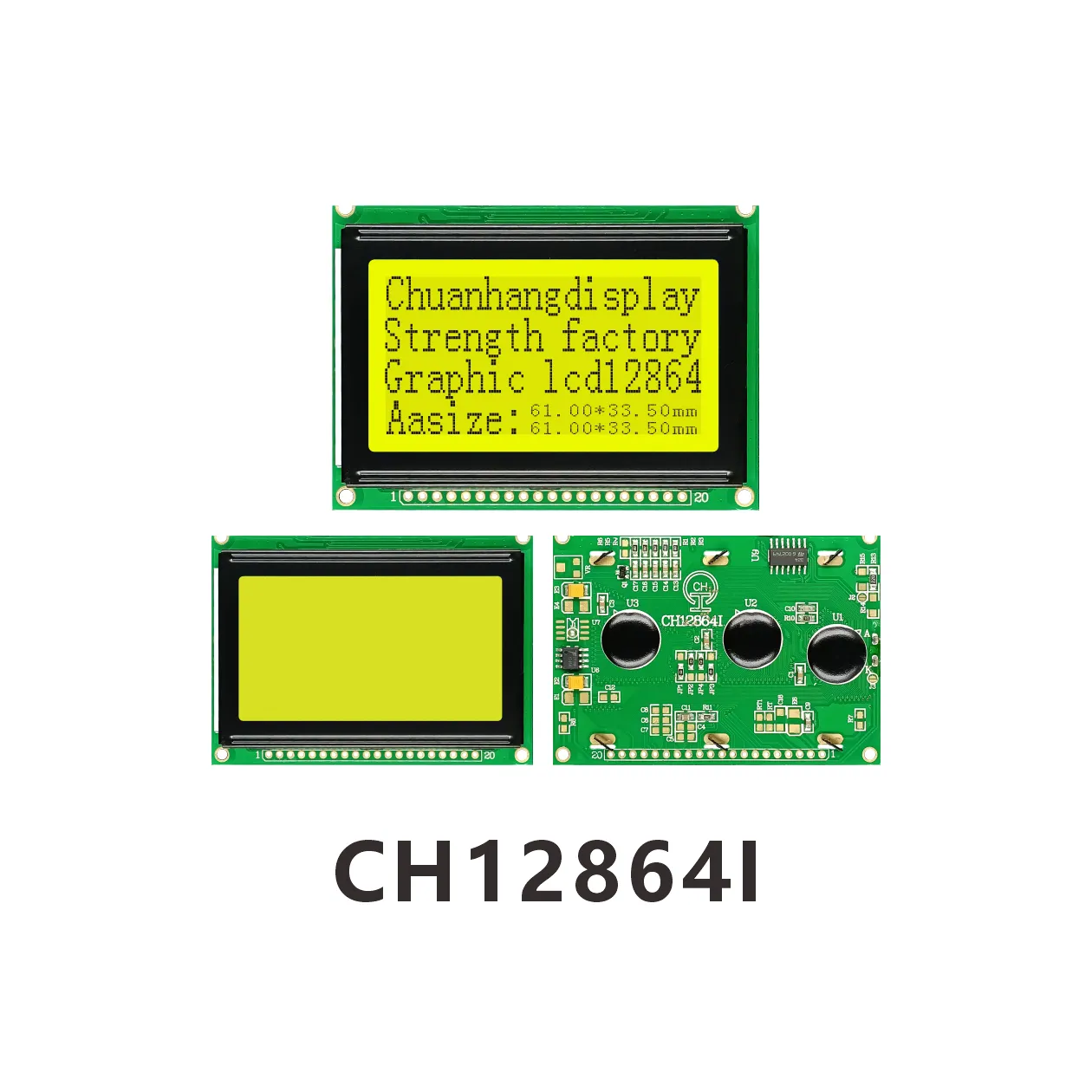

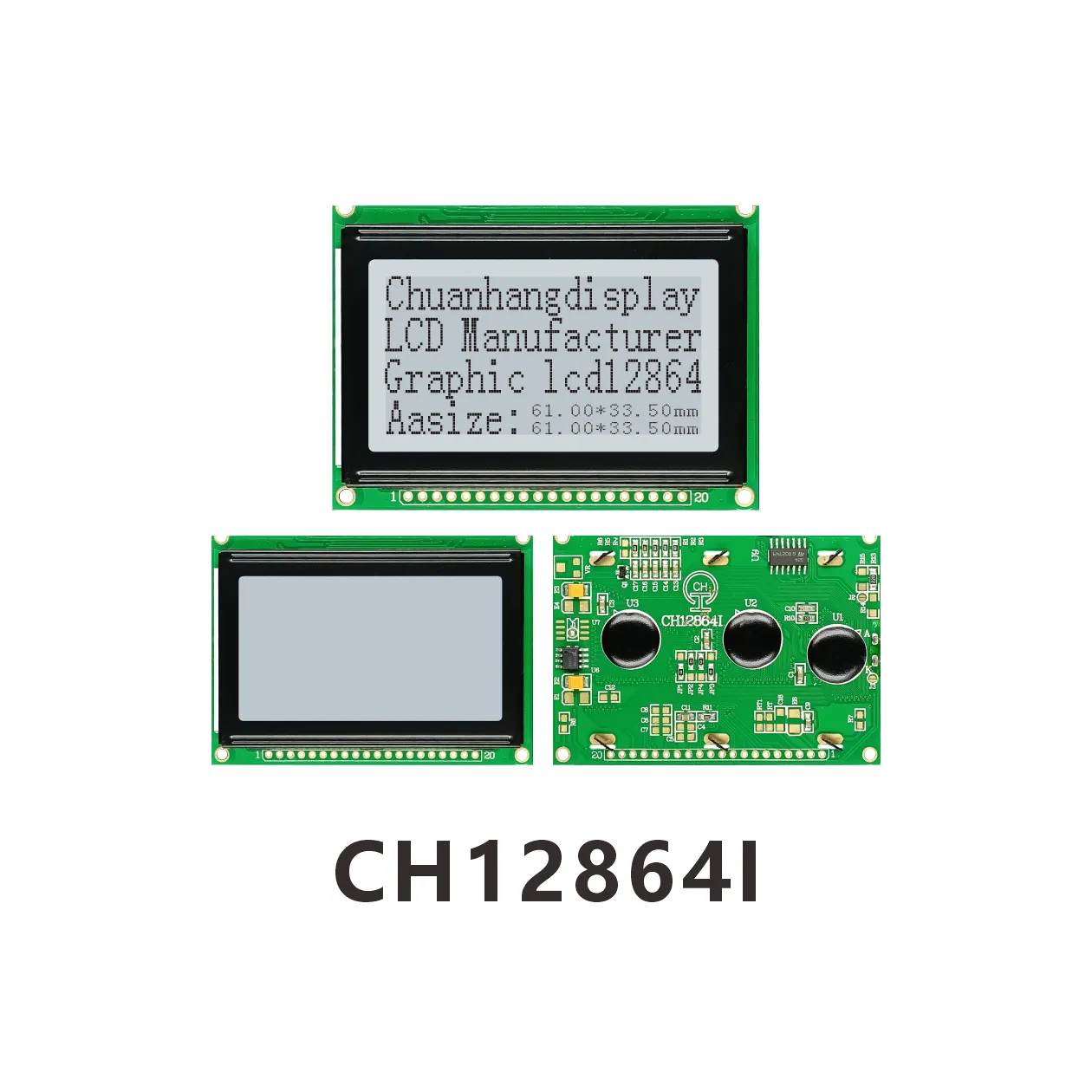

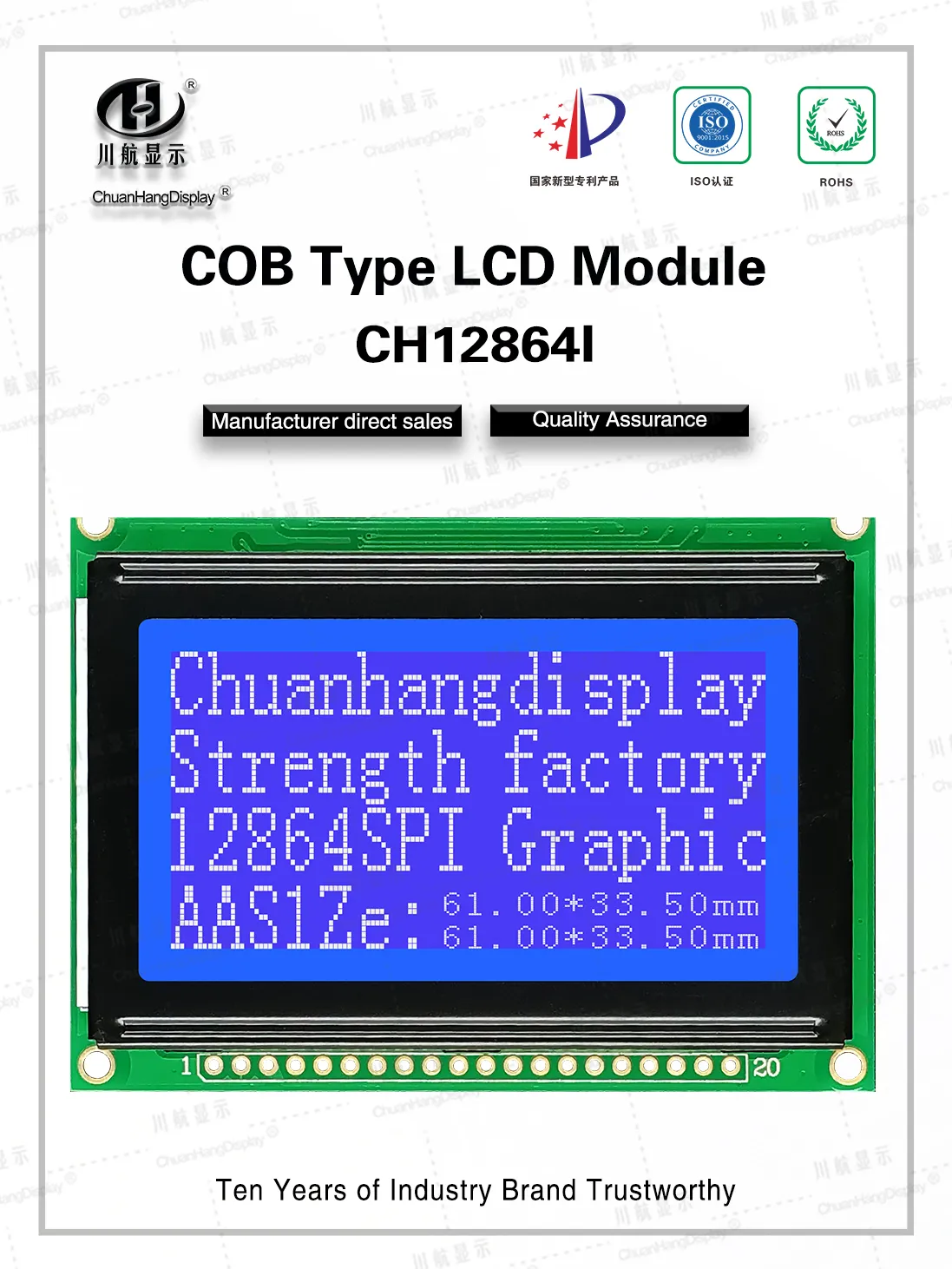

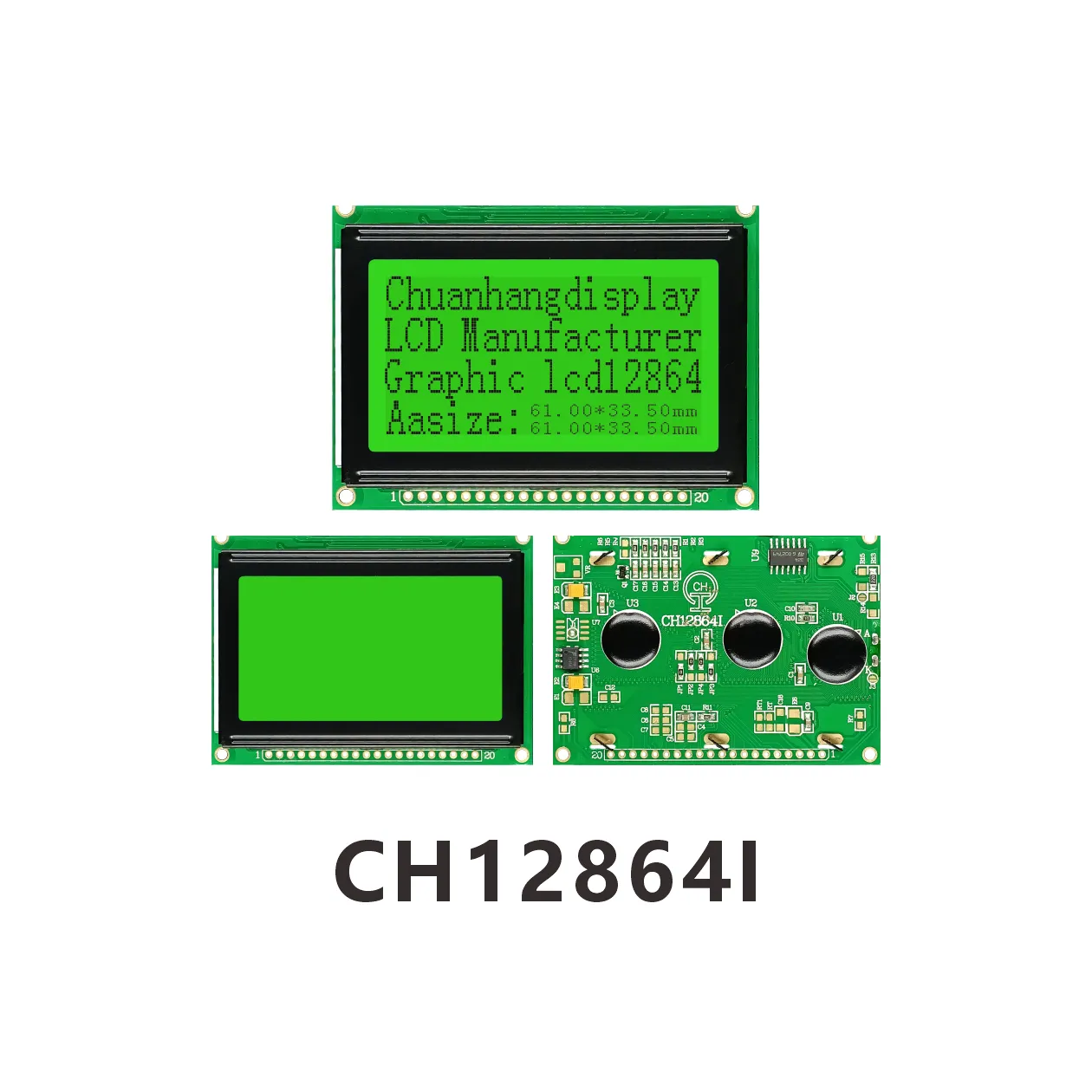

CH12864I Module d'affichage LCD COB
Description du produit

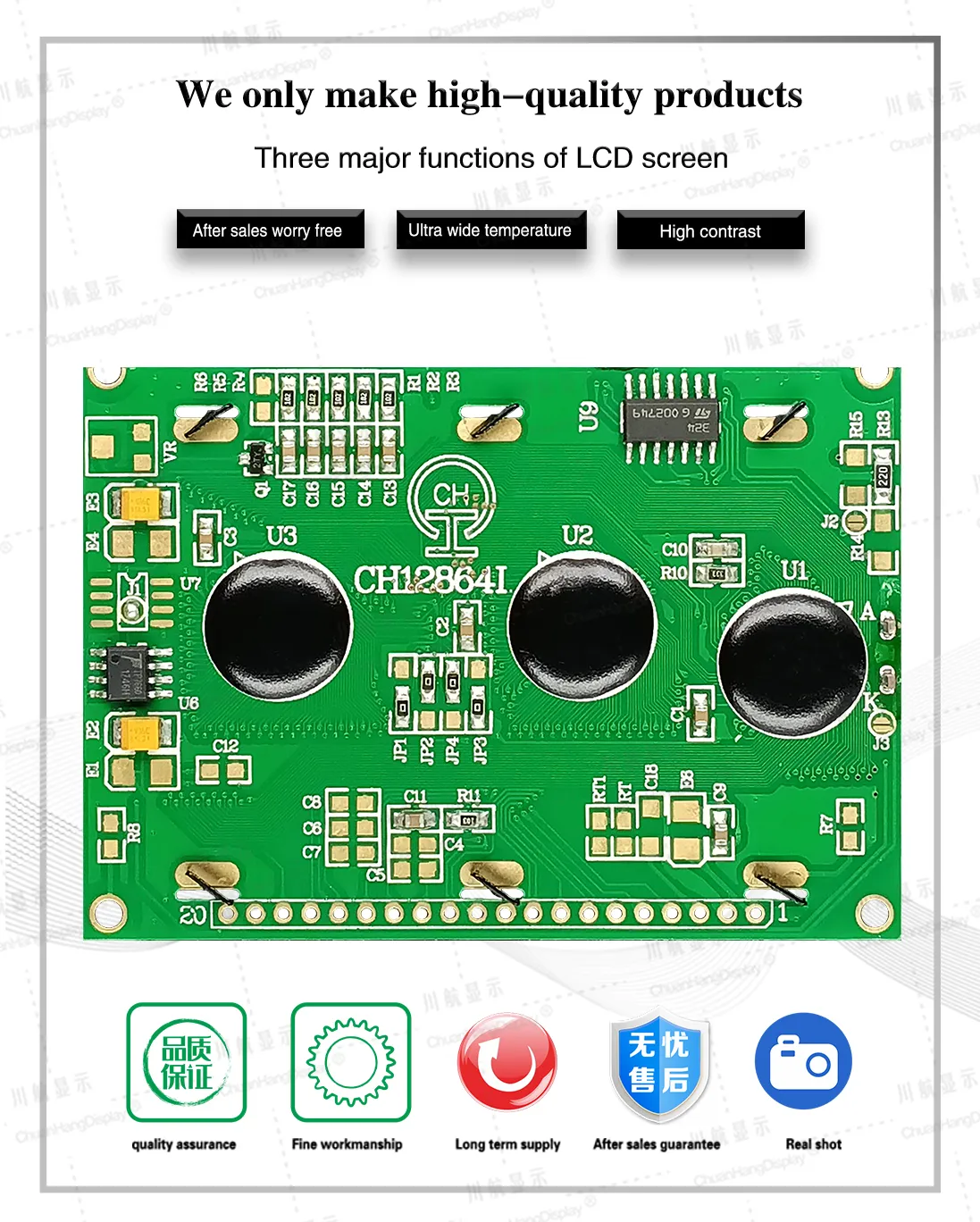

1.1 Processus C0B, produit avec rétroéclairage, connexion par ruban conducteur, structure stable

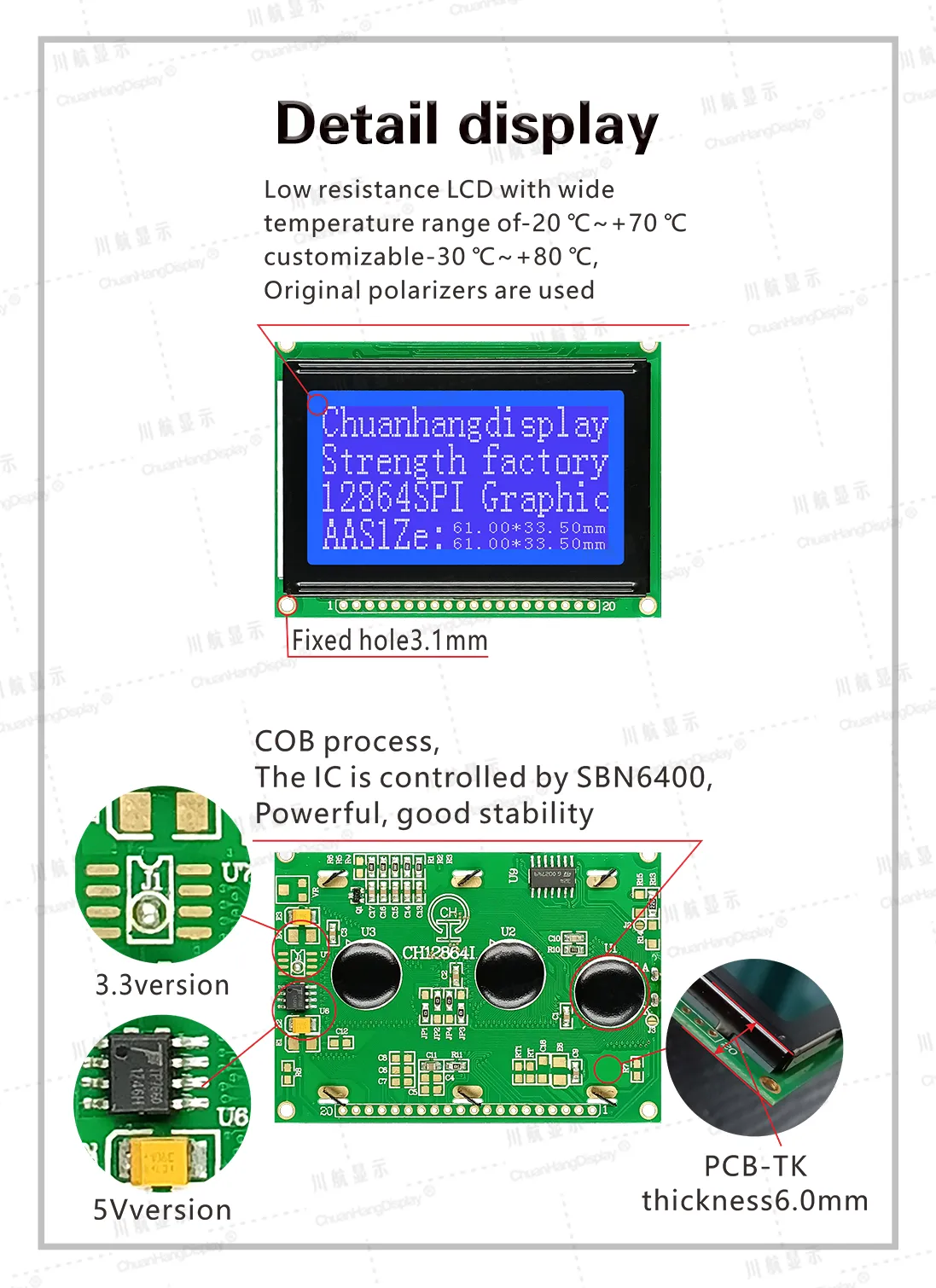

1.2 IC utilise SBN6400/AIP31108, il n'y a pas de bibliothèque de polices dans la puce, les programmeurs compilent eux-mêmes la bibliothèque de polices.
1.3 Faible consommation d'énergie, il existe deux modes d'alimentation de 5V/3.3V, courant sans rétroéclairage inférieur à 8mA, courant avec rétroéclairage inférieur à 100mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN19, PIN20.

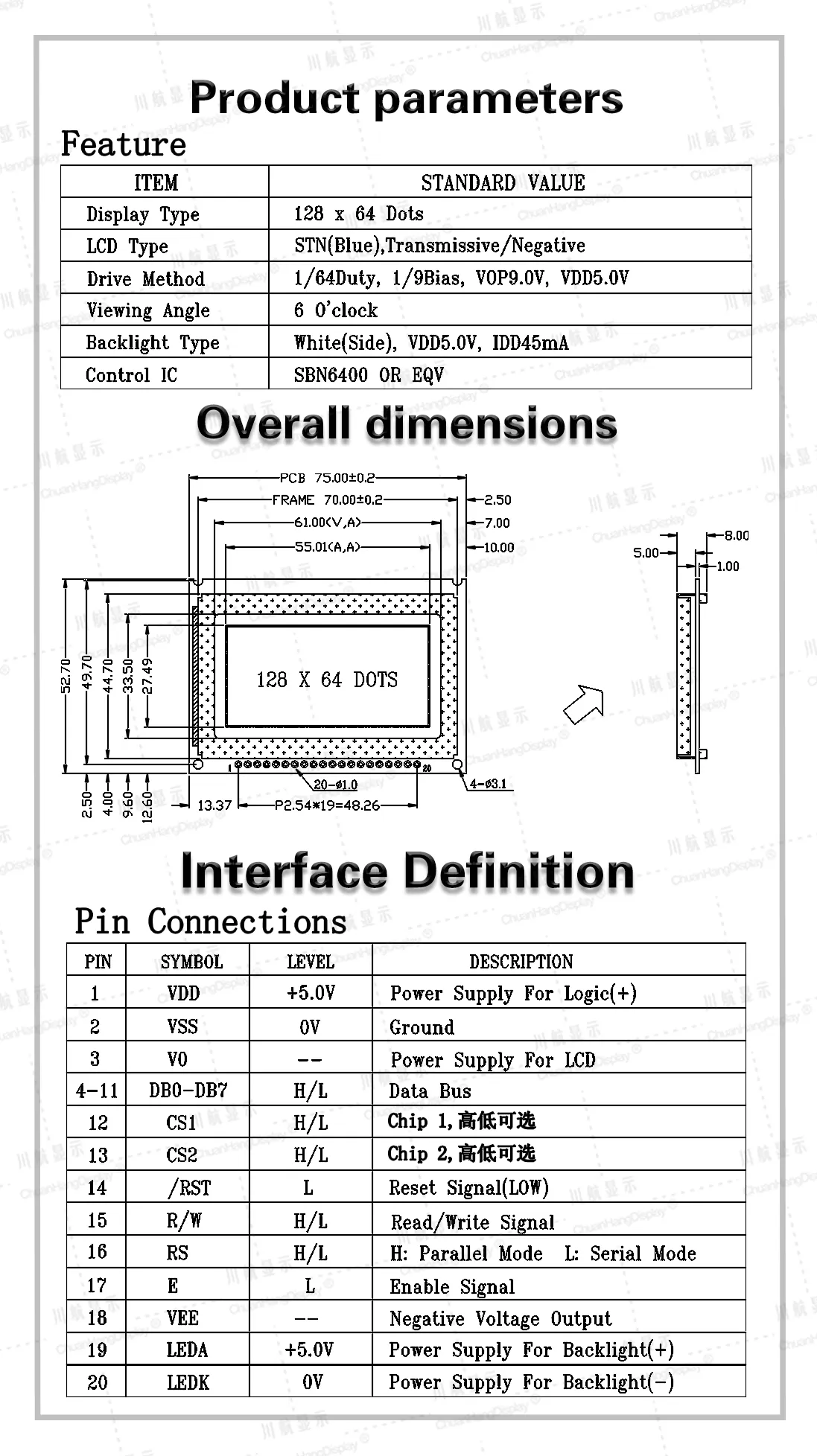

1.5 Caractéristiques du produit:
●RAM de données d'affichage intégrée de 2560 bits:
●Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦ matrice de points 128x64.
●Le module intègre 2 puces de sélection de puce.
●Sortie de tension négative intégrée (VEE), V0 et VEE sont déconnectés lorsque le contraste du module est fixé.
●Le module intègre une sélection de point de saut de niveau haut et bas CS1, CS2.
