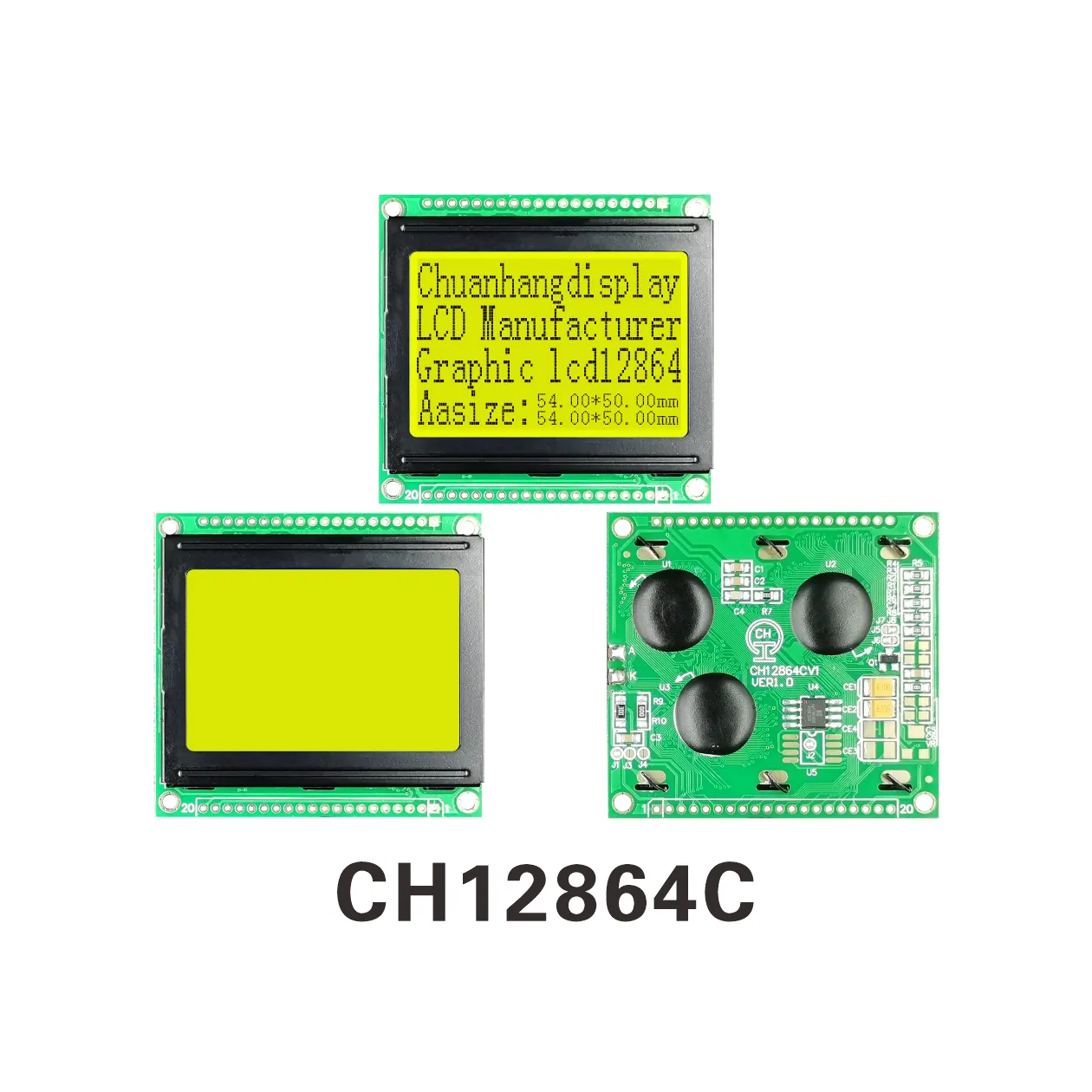

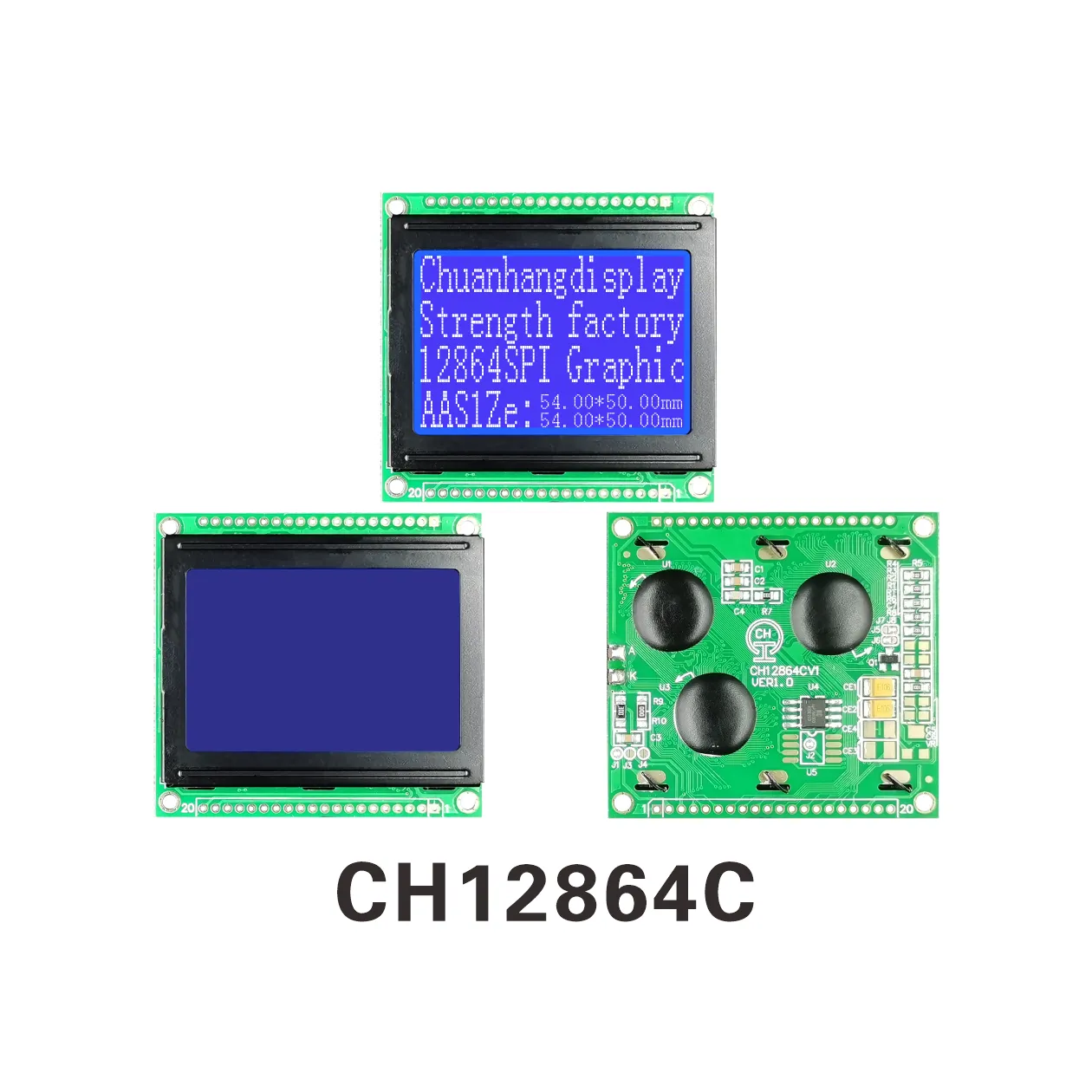

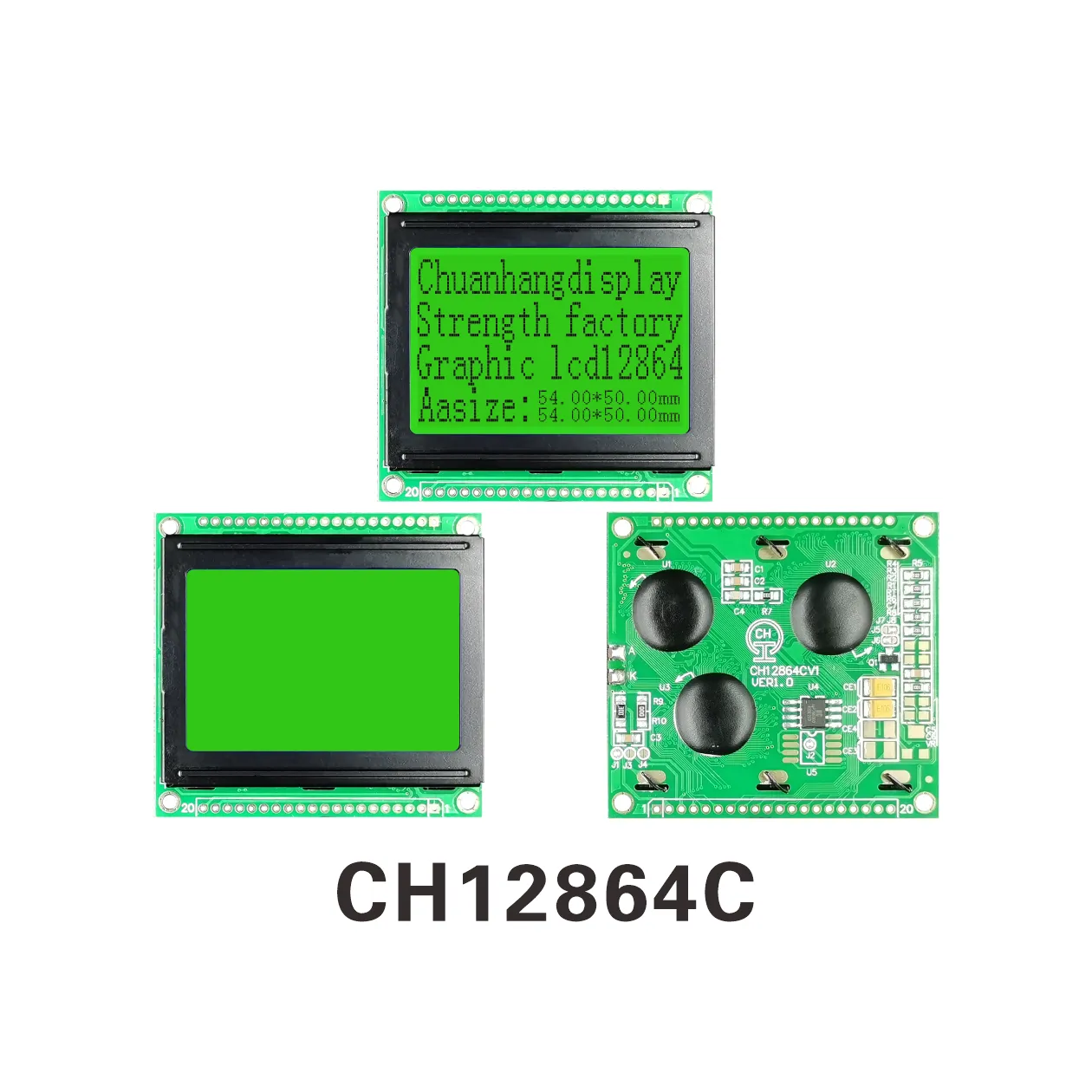

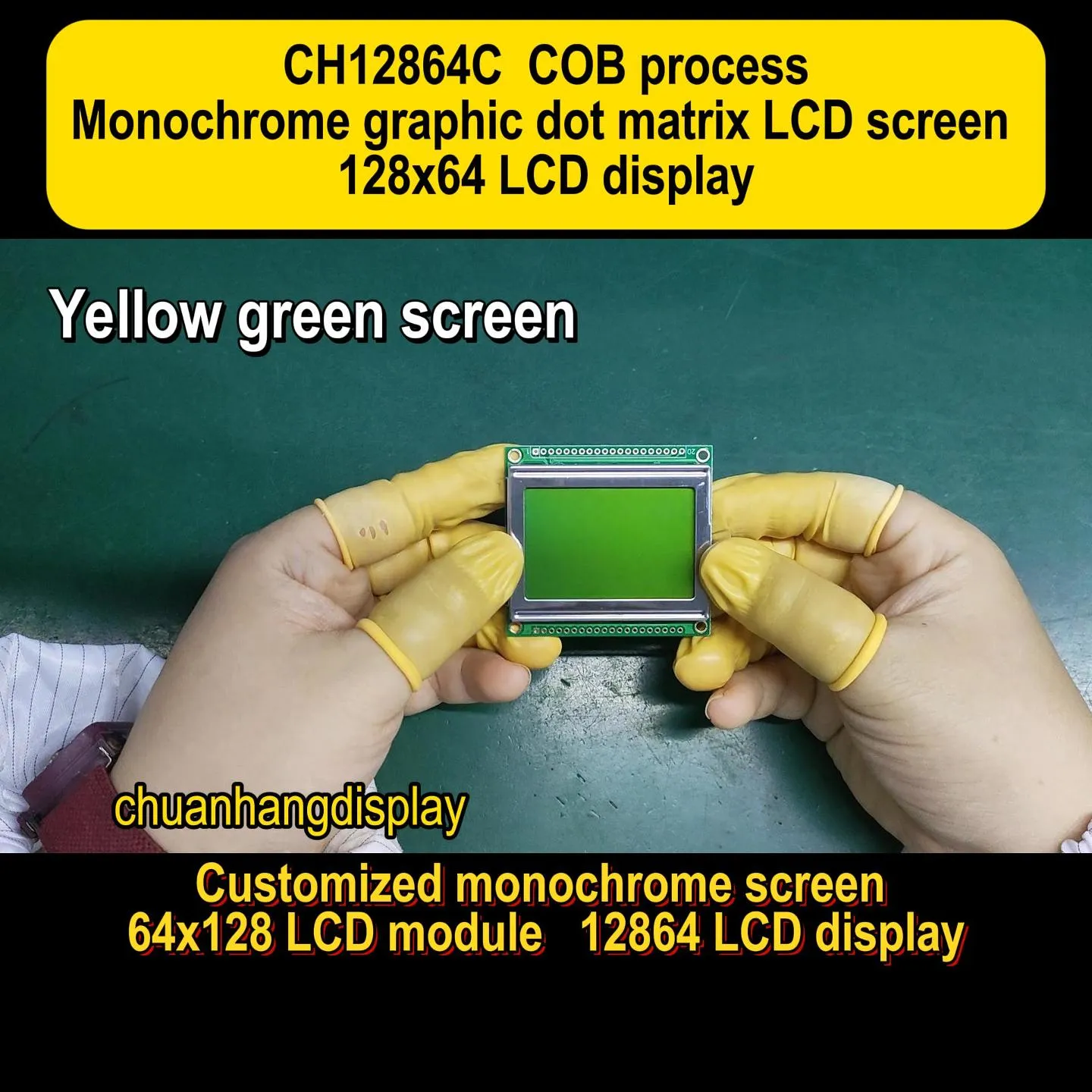

CH12864C LCD graphique monochrome 128x64
Description du produit

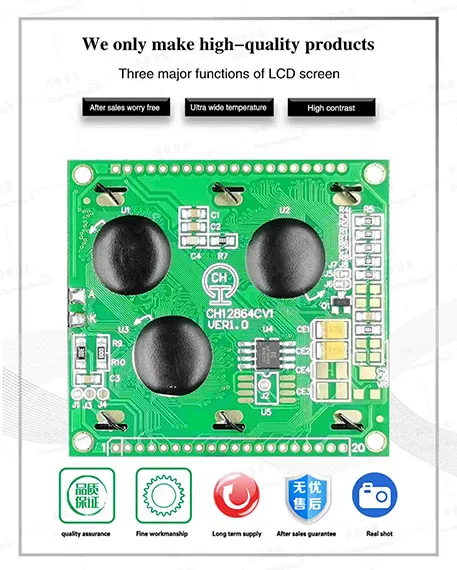

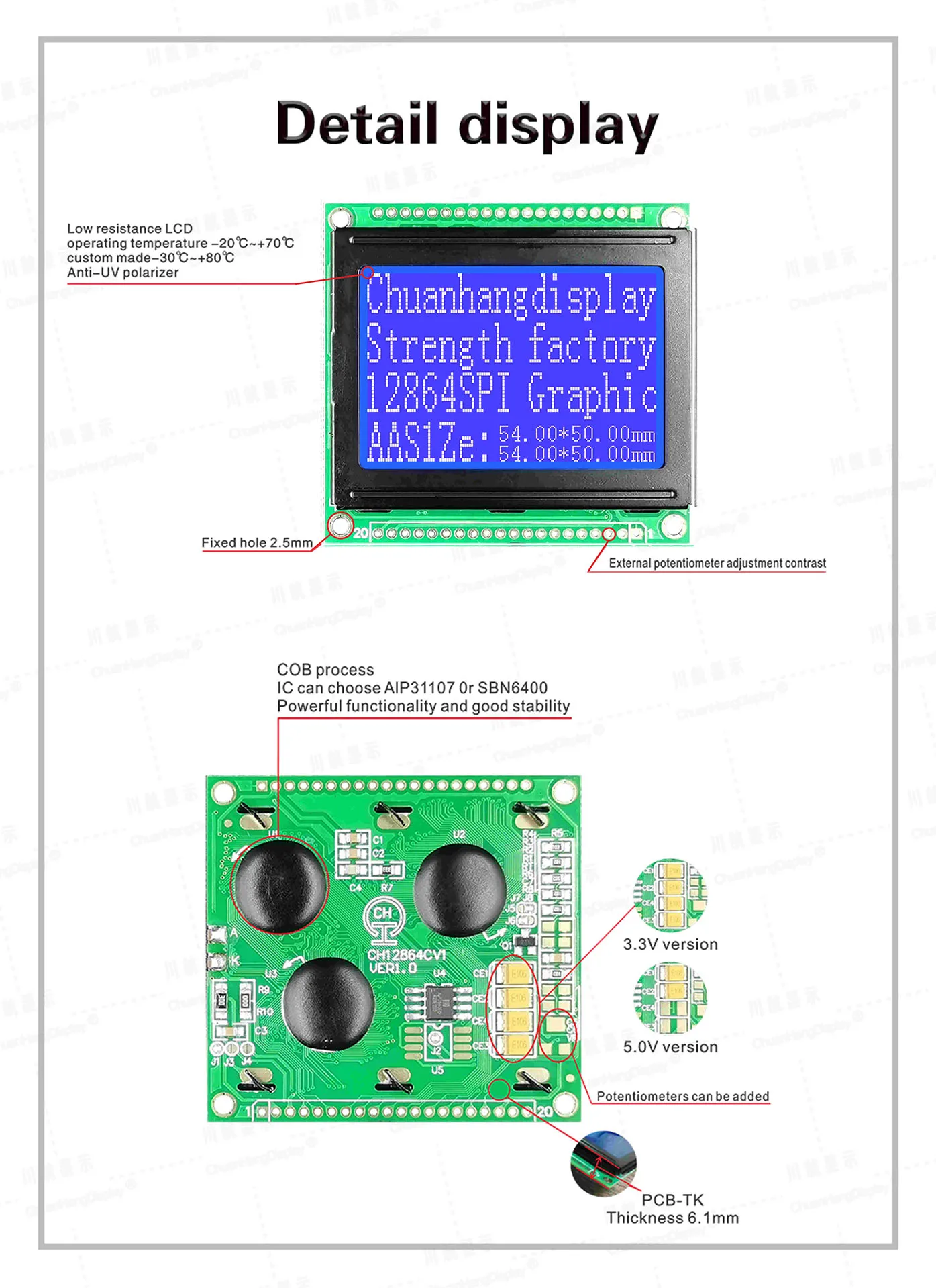

1.1 Processus C0B, produit avec rétroéclairage, connexion par bande adhésive conductrice, structure stable.
1.2 IC utilise SBN6400/AIP31108, il n'y a pas de bibliothèque de polices dans la puce, les programmeurs compilent eux-mêmes la bibliothèque de polices.
1.3 Faible consommation d'énergie, il existe deux modes d'alimentation de 5V/3.3V, courant sans rétroéclairage inférieur à 8mA, courant de rétroéclairage inférieur à 80mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN19, PIN20.

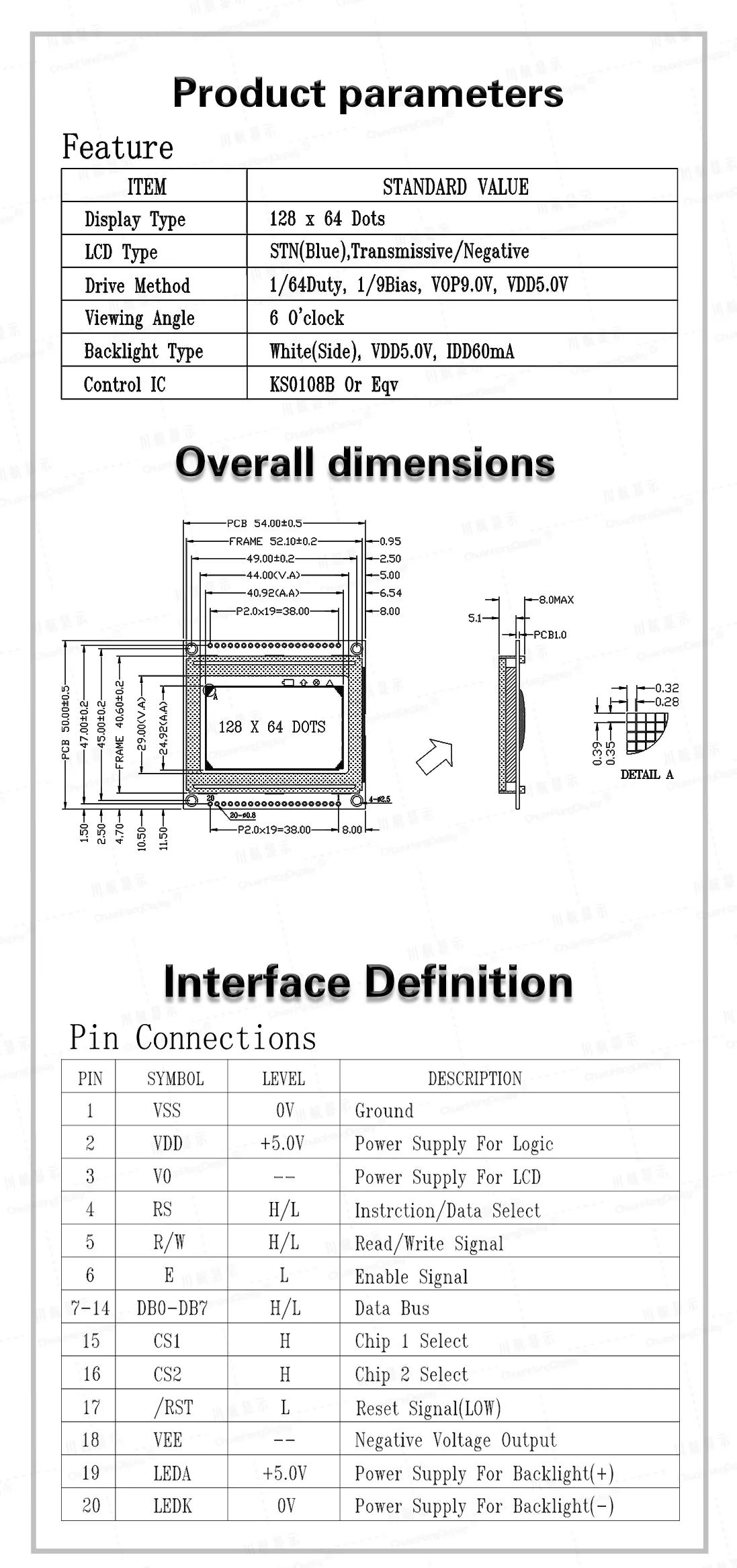

1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 2560 bits.
●Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦128x64 matrice de points :
●Le module dispose de 2 puces de sélection intégrées.
●Sortie de tension négative intégrée (VEE), V0 et VEE sont déconnectés lorsque le contraste du module est fixé.
●Interface de port parallèle 8 bits, synchronisation 6800.
Espacement des broches 20Pin de 2mm.
