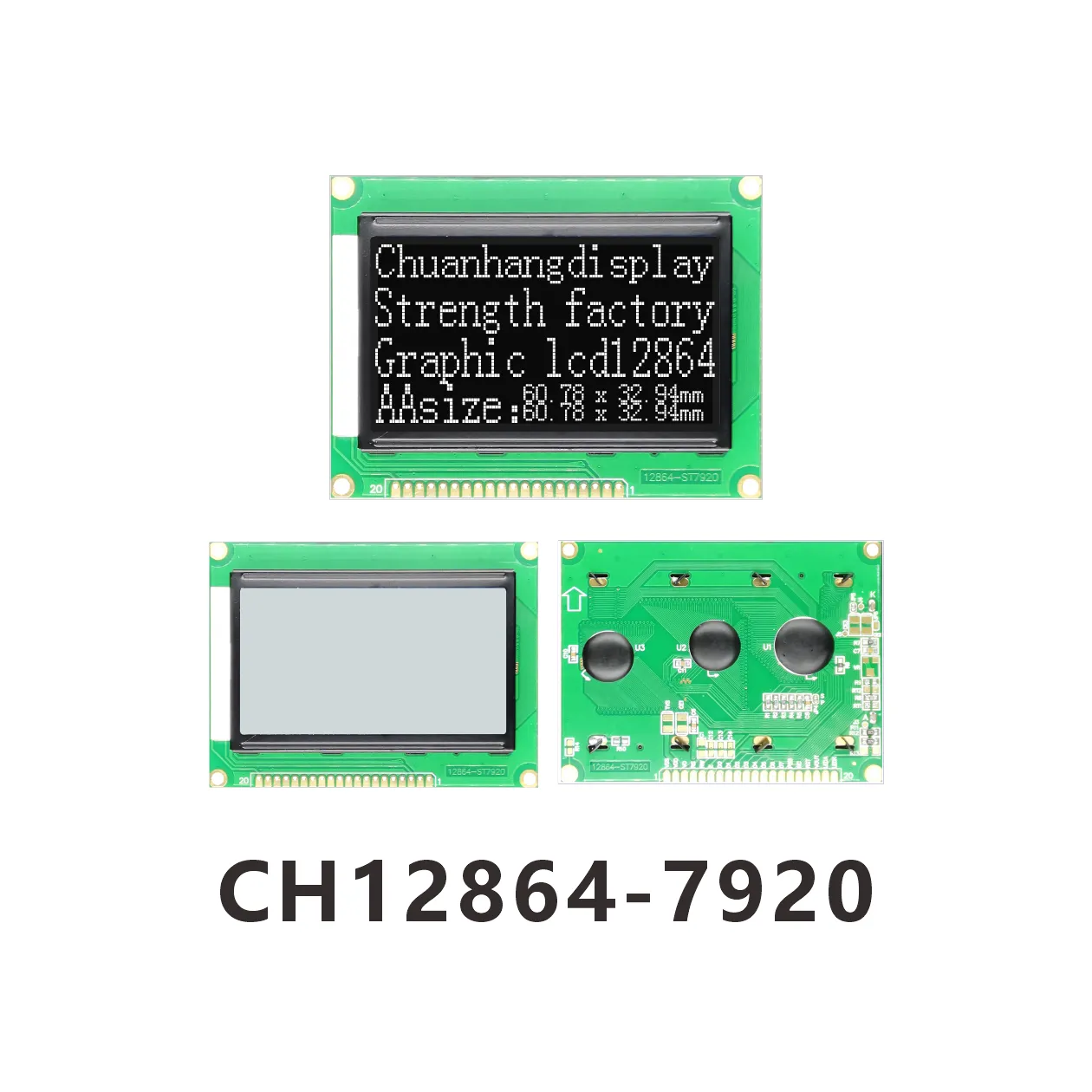

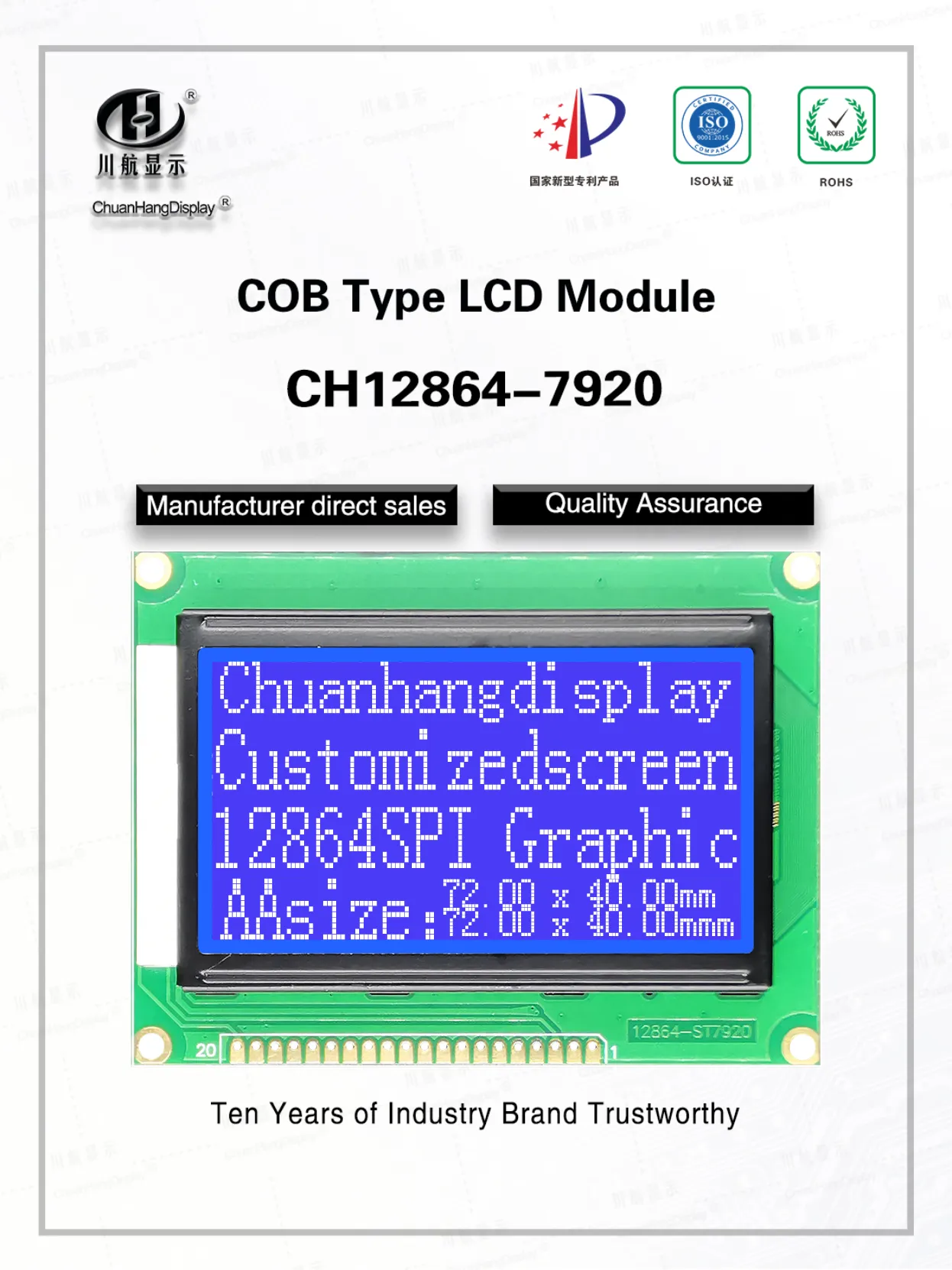

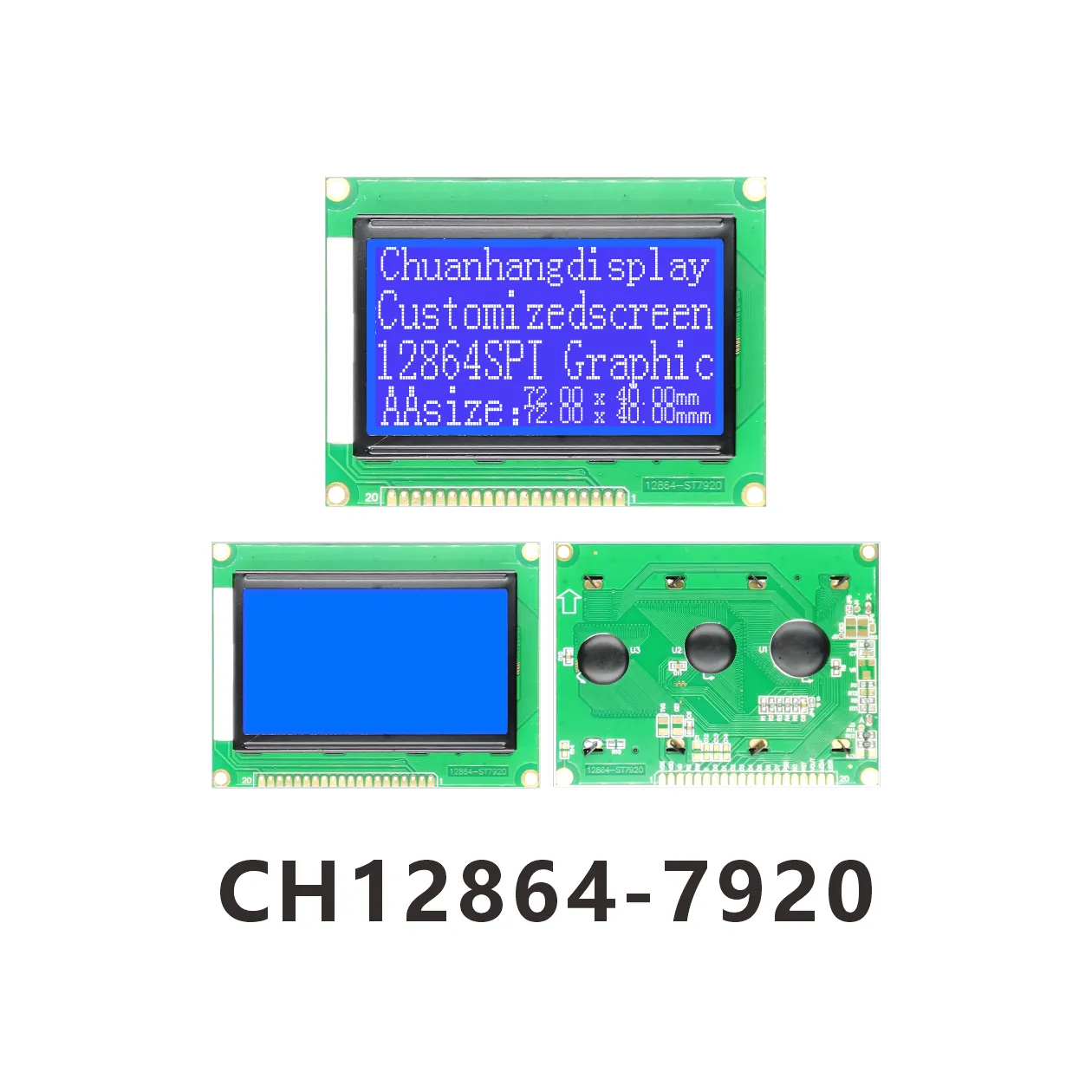

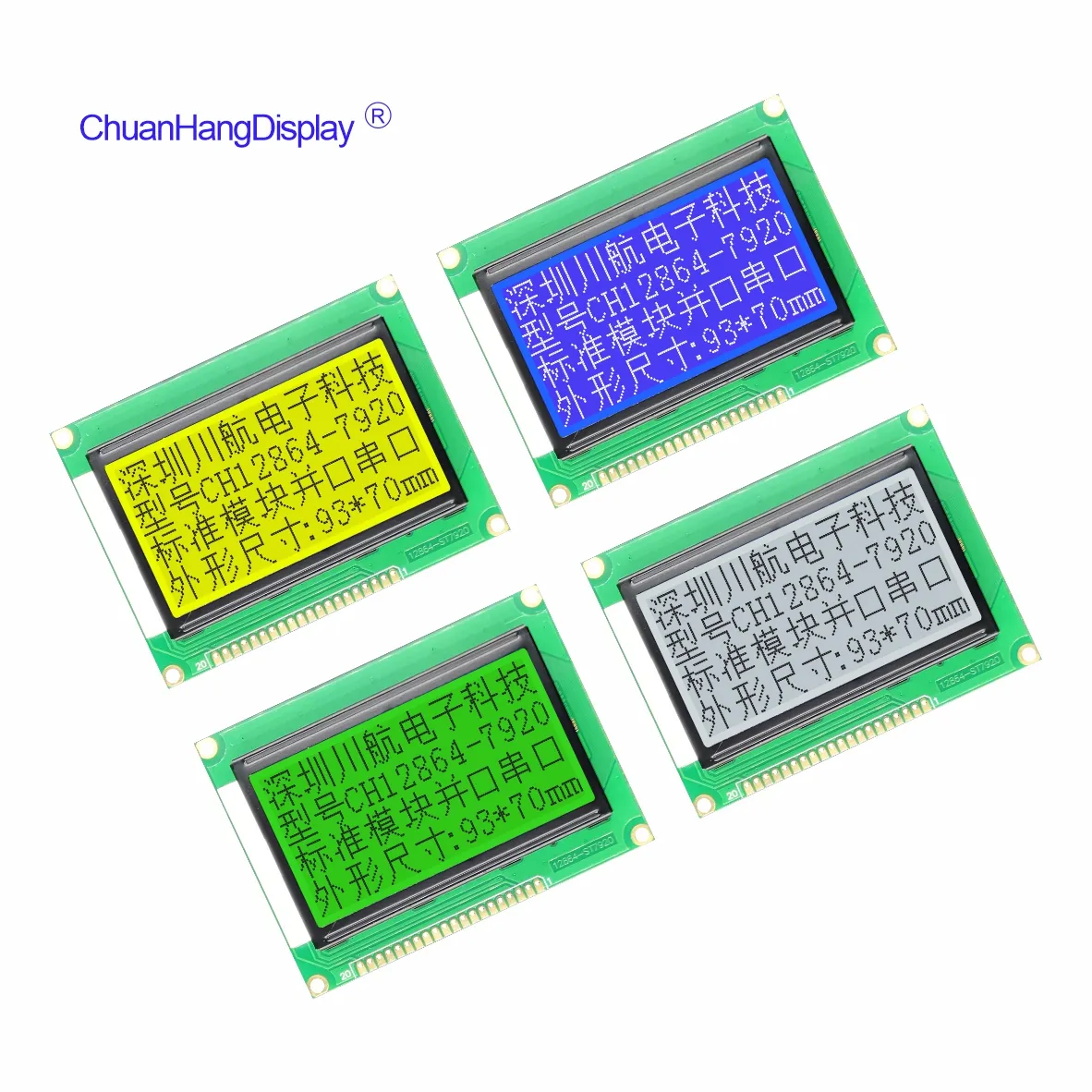

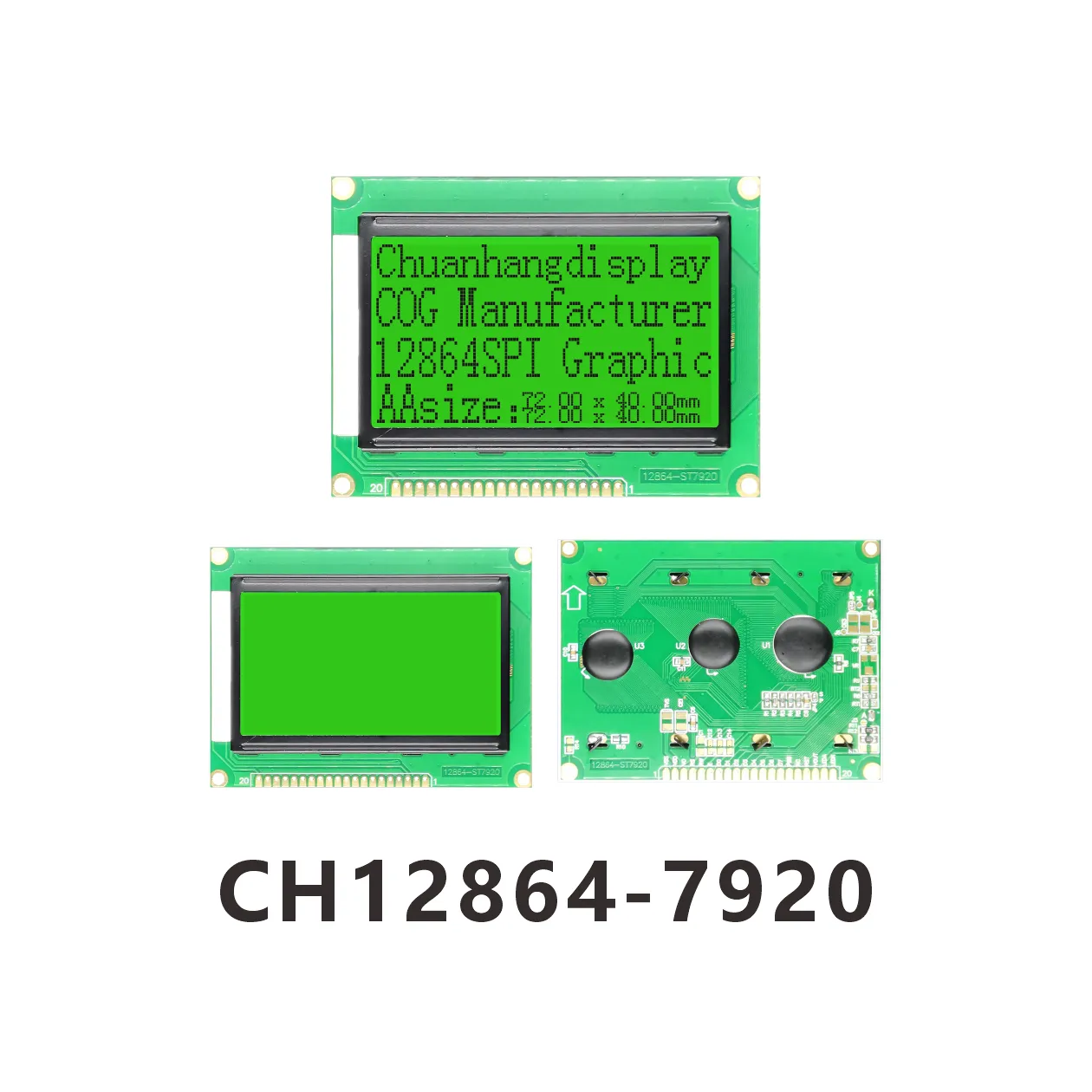

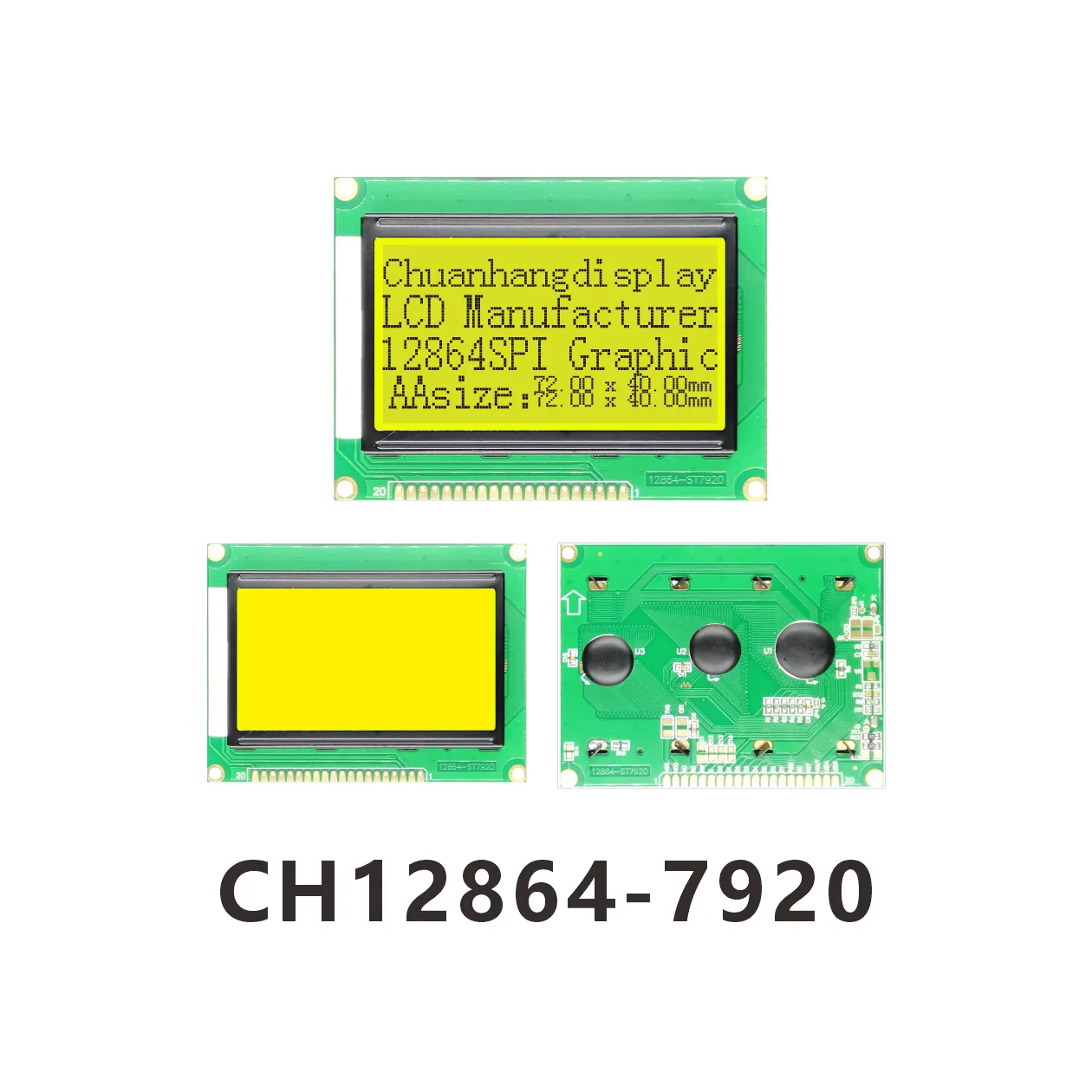

Écran LCD CH12864-7920 avec circuit intégré AIP31066
Description du produit

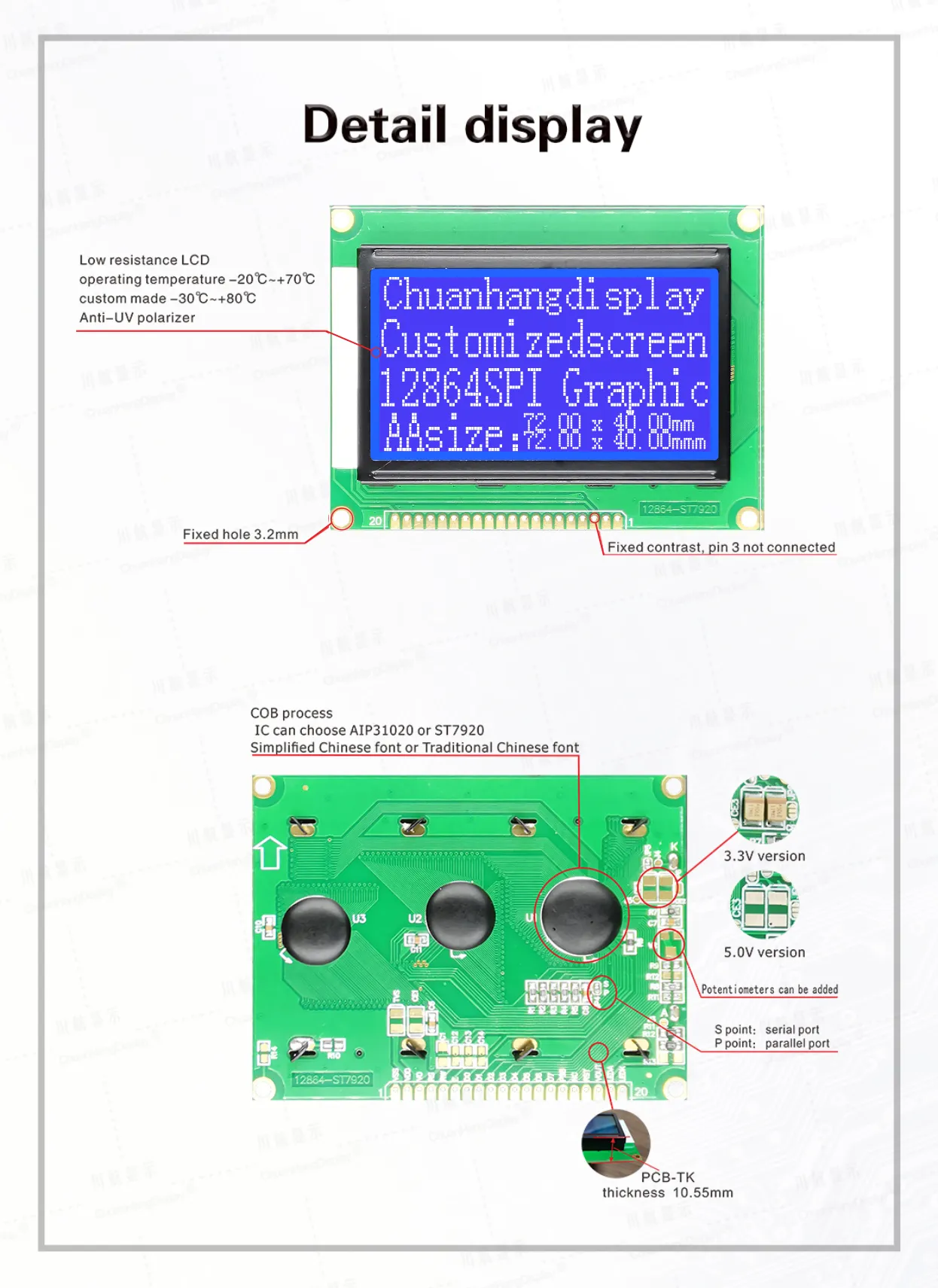

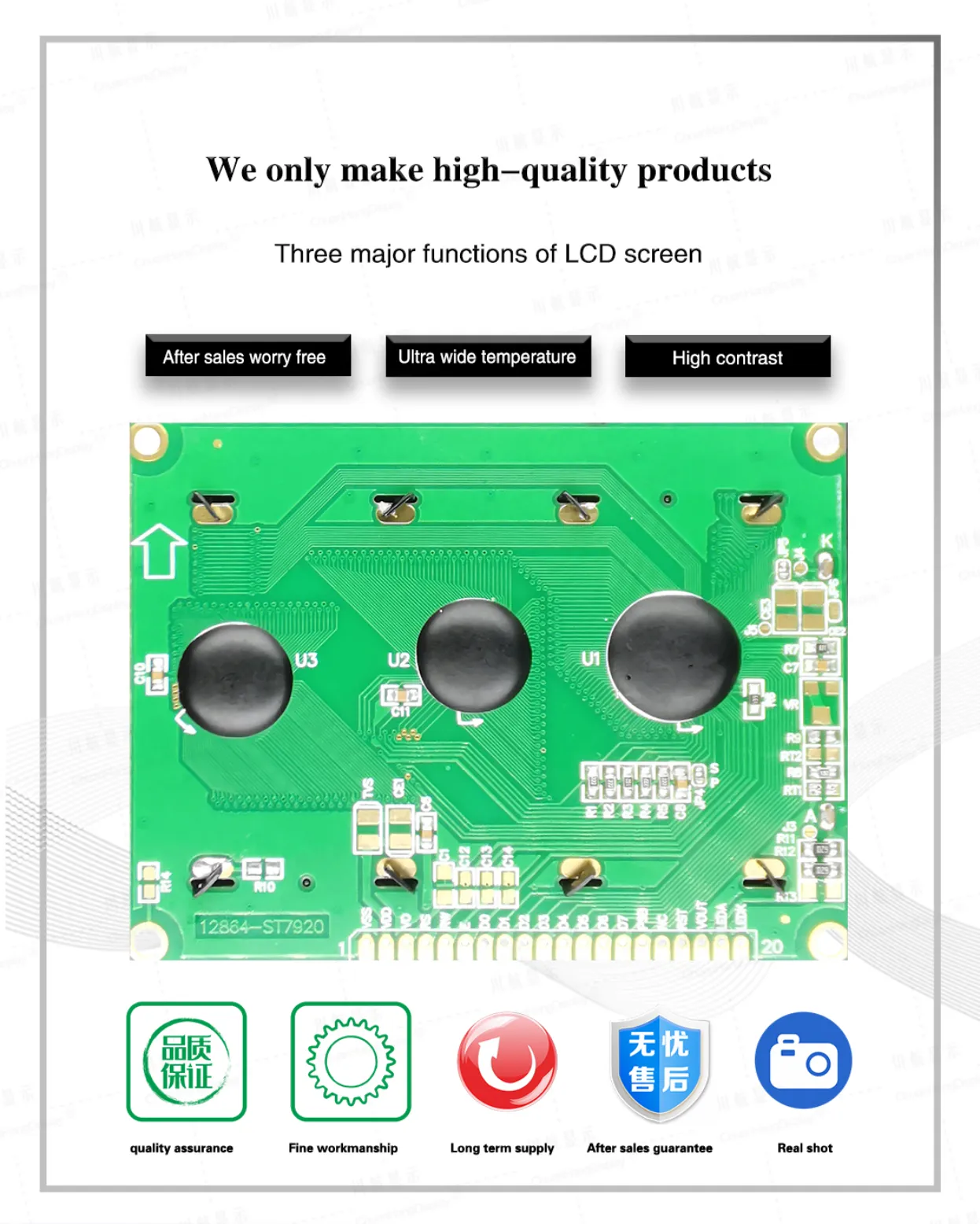

1.1 Processus COB, produit avec rétroéclairage, connexion par ruban conducteur, structure stable
1.2 IC utilise st7920, deux options de puce pour bibliothèque de caractères chinois simplifiés ou bibliothèque de caractères chinois traditionnels.
1.3 Faible consommation d'énergie, avec deux modes d'alimentation de 5V/3.3V, courant sans rétroéclairage inférieur à 8mA, courant avec rétroéclairage inférieur à 100mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN19, PIN20.

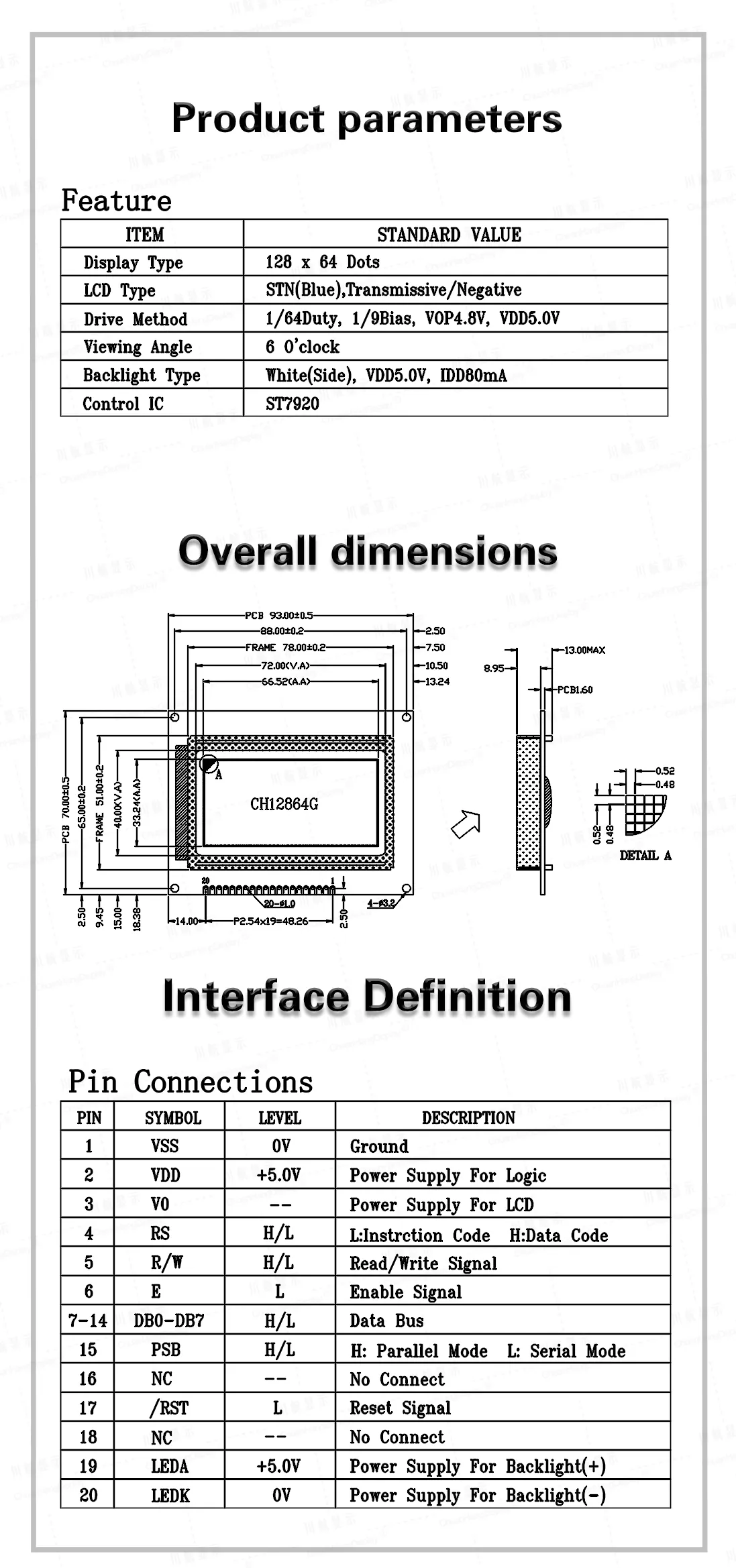

1.5 Caractéristiques du produit:
●ROM de bibliothèque de caractères intégrée (CGROM): un total de 8192 caractères
ROM de caractères demi-largeur intégrée (HCGROM): un total de 126 caractères alphabétiques
RAM de dessin intégrée (GDRAM): 64x256bit
●Affichage de 8 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦128x64 matrice de points.
●Interface SPI 3 fils optionnelle/interface parallèle 8 bits/interface parallèle 4 bits.
● Lorsque le contraste est fixe, V0 est déconnecté. Lorsque le contraste est ajusté à 3.3V, V0 ne peut être connecté au sol que par résistance
● Fonctions riches:
Affichage interface activé/désactivé, curseur activé/désactivé, clignotement du curseur activé/désactivé, affichage et direction du mouvement du curseur, etc.
