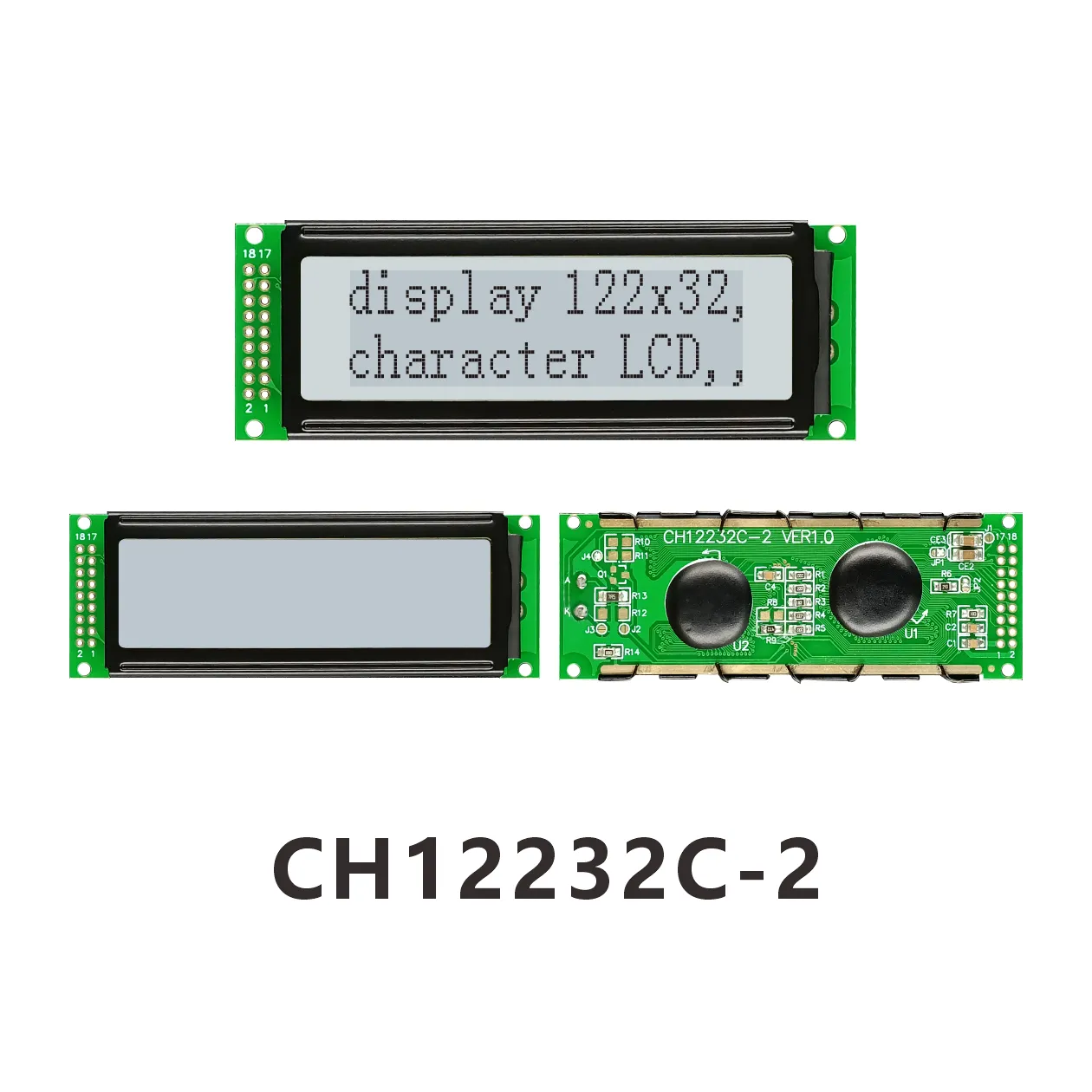

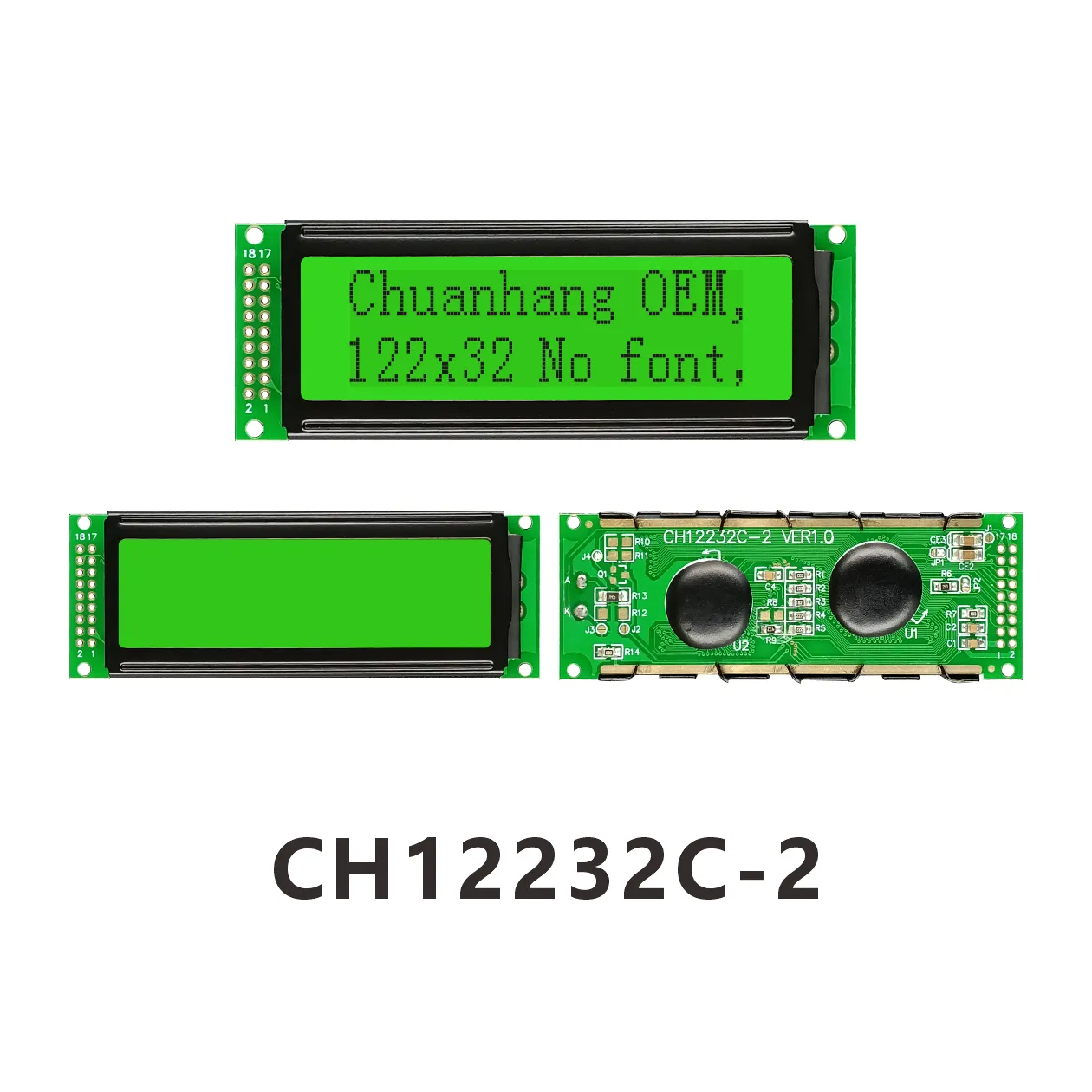

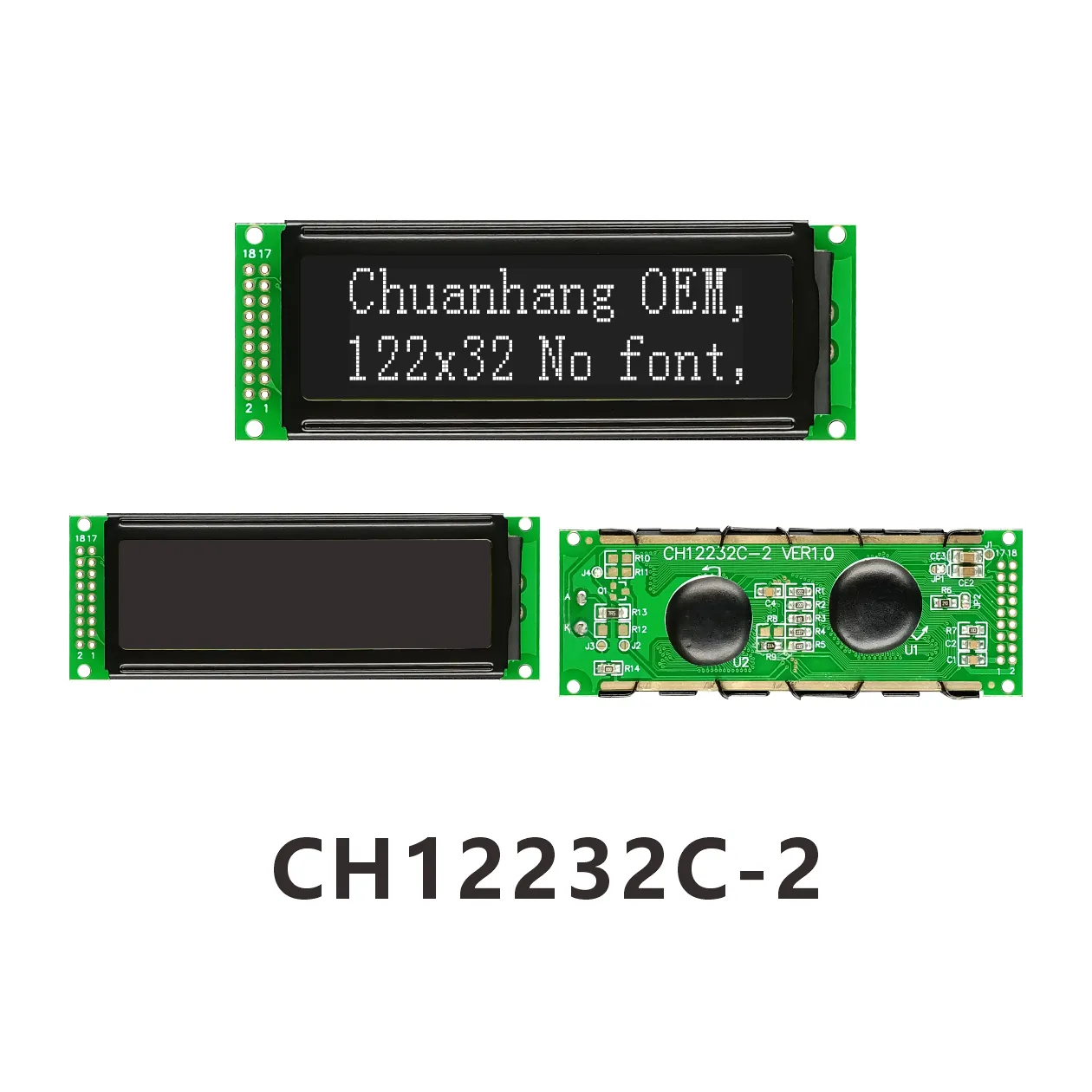

CH12232C-2 Écran LCD graphique 122 x 32
Description du produit

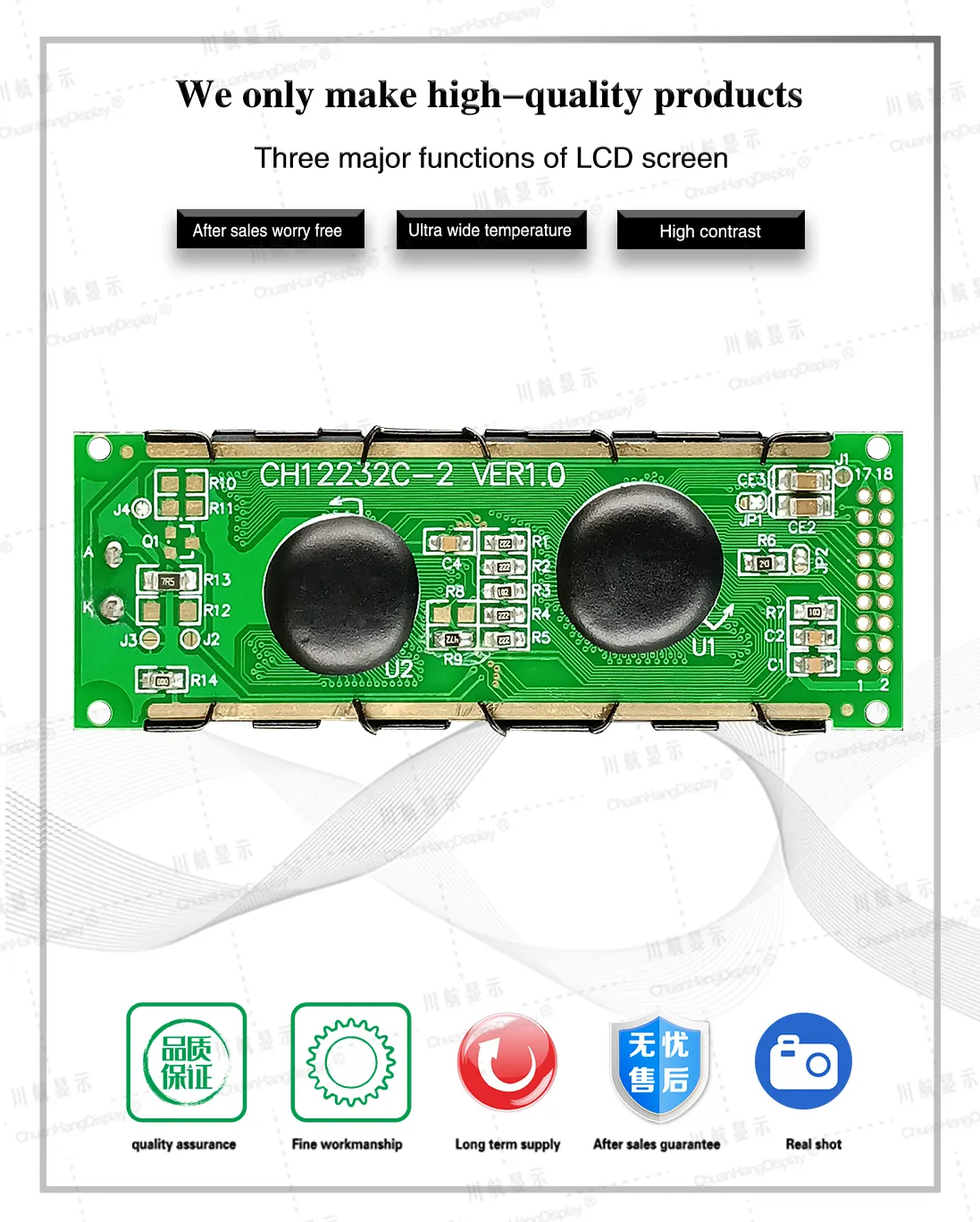

1.1 Processus COB, le produit a un rétroéclairage, une bande adhésive conductrice pour la connexion, structure stable.
1.2 IC utilise SBN6400/AIP31520, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile lui-même la bibliothèque de polices.
1.3 Faible consommation d'énergie, il existe deux modes d'alimentation de 5V/3.3V, le courant sans rétroéclairage est inférieur à 3mA, et le courant avec rétroéclairage est inférieur à 40mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN17 et PIN18.
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 2560 bits.
●Fonctionnement maître-esclave, le module dispose de 2 puces.
●Un écran affiche 7 caractères x 2 lignes (matrice de points 16x16) + 1 caractère demi-largeur.
●Image unique ≦122x32 matrice de points.
●Interface de port parallèle 8 bits, synchronisation 6800.
