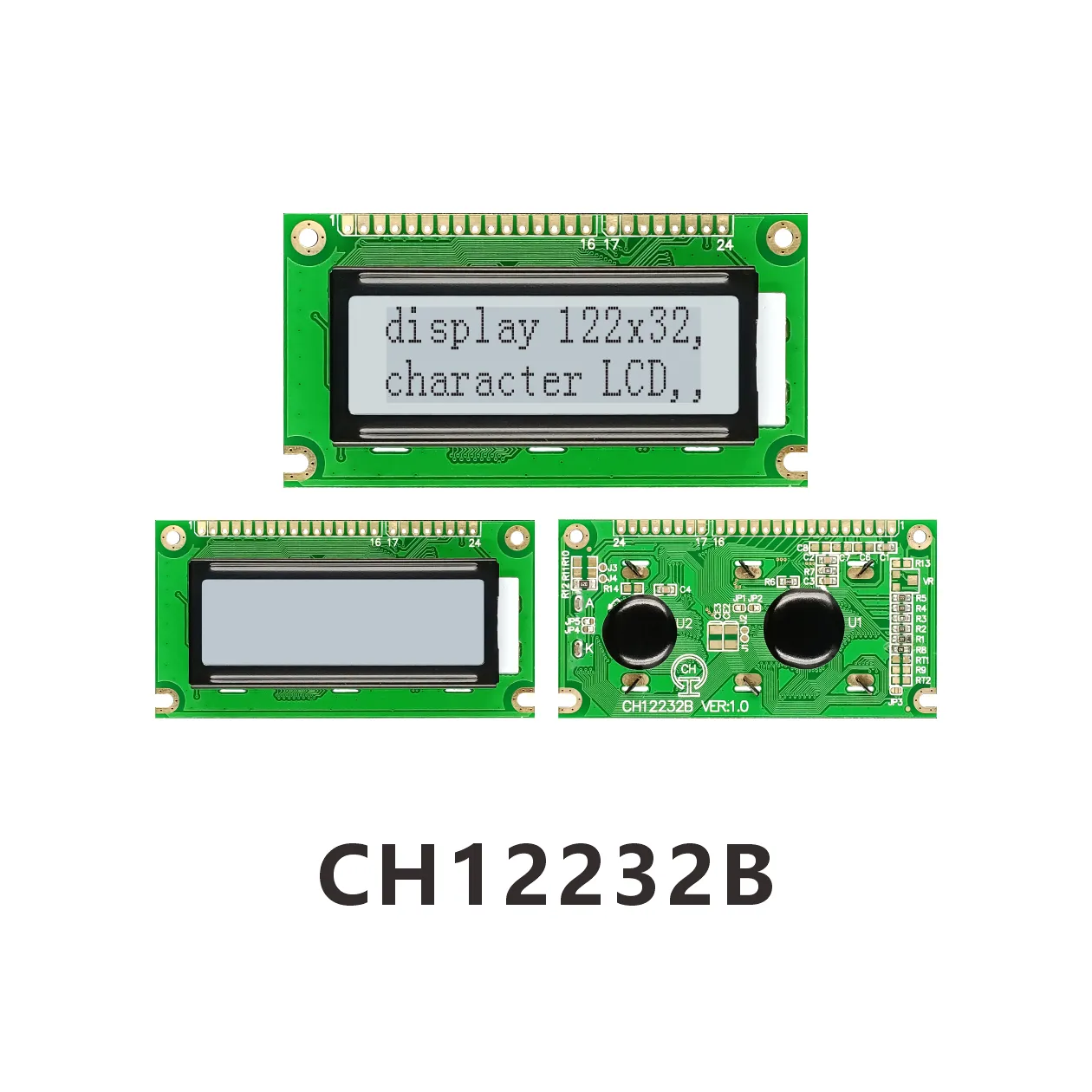

CH12232B 122 x 32 Écran à cristaux liquides
Description du produit

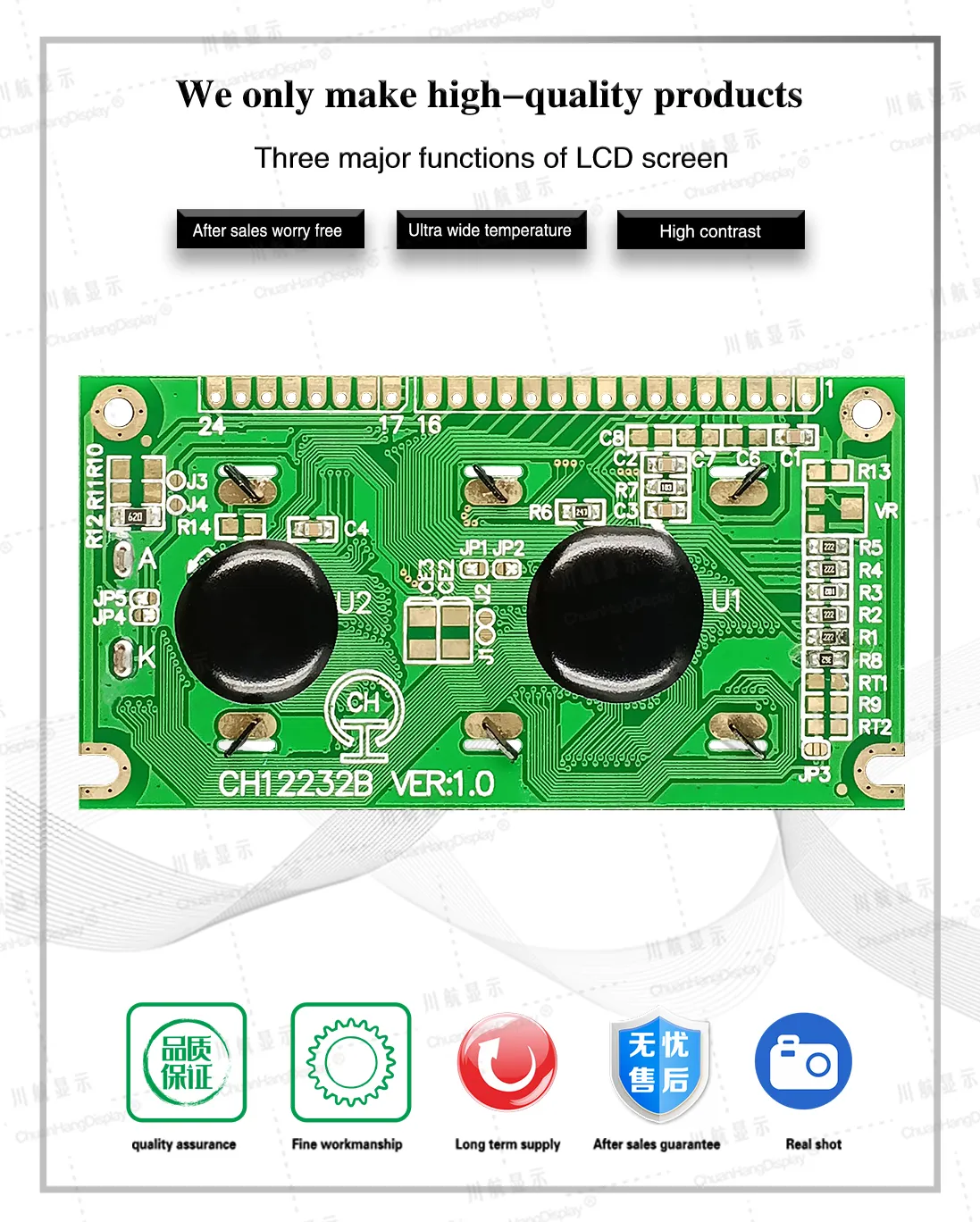

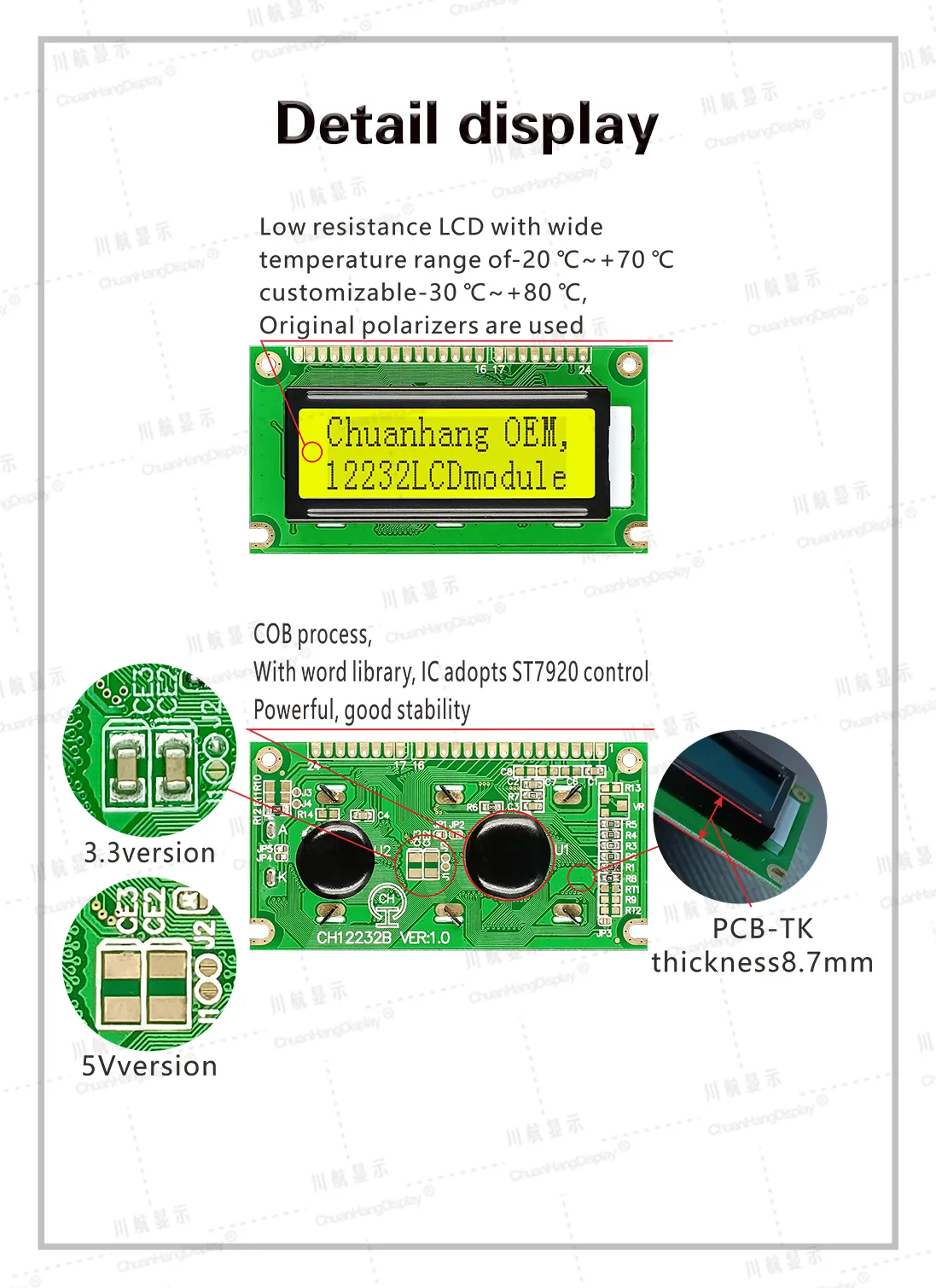

1.1 Processus C0B, produit avec rétroéclairage, connexion par ruban conducteur, structure stable.
1.21C utilise st7920, deux options de puce pour bibliothèque de caractères simplifiés ou bibliothèque de caractères traditionnels.
1.3 Faible consommation d'énergie, avec deux modes d'alimentation de 5V/3.3V, courant sans rétroéclairage inférieur à 3mA, courant de rétroéclairage inférieur à 40mA.

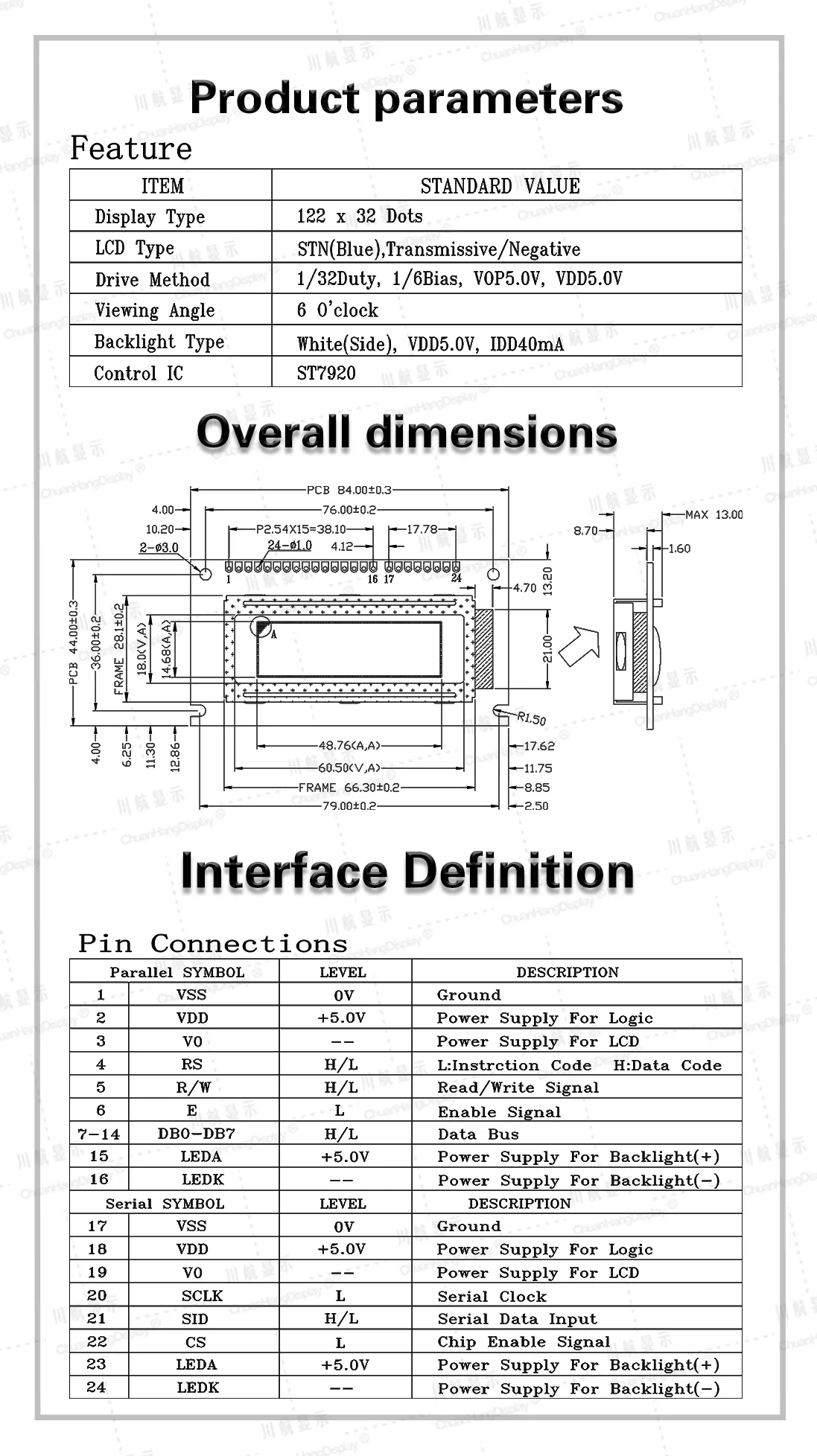

1.4 1PIN-16PIN pour communication parallèle, 17PIN-24PIN pour communication SPI.
1.5 Caractéristiques du produit:
●ROM de bibliothèque de caractères intégrée (CGROM): un total de 8192 caractères
●ROM de caractères demi-largeur intégrée (HCGROM): un total de 126 caractères alphabétiques
●RAM de dessin intégrée (GDRAM): 64x256bit
●Affichage de 7 caractères x 2 lignes (matrice de points 16x16) + 1 caractère demi-largeur.
●Image unique ≦122x32 matrice de points:
●Interface SPI à 3 fils/interface parallèle 8 bits/interface parallèle 4 bits en option
●Fonctions riches:
Affichage de l'interface activé/désactivé, curseur activé/désactivé, clignotement du curseur activé/désactivé, direction du mouvement de l'affichage et du curseur, etc.
Fonction de réinitialisation automatique à la mise sous tension
1.21C utilise st7920, deux options de puce pour bibliothèque de caractères simplifiés ou bibliothèque de caractères traditionnels.
1.3 Faible consommation d'énergie, avec deux modes d'alimentation de 5V/3.3V, courant sans rétroéclairage inférieur à 3mA, courant de rétroéclairage inférieur à 40mA.
1.4 1PIN-16PIN pour communication parallèle, 17PIN-24PIN pour communication SPI.
1.5 Caractéristiques du produit:
●ROM de bibliothèque de caractères intégrée (CGROM): un total de 8192 caractères
●ROM de caractères demi-largeur intégrée (HCGROM): un total de 126 caractères alphabétiques
●RAM de dessin intégrée (GDRAM): 64x256bit
●Affichage de 7 caractères x 2 lignes (matrice de points 16x16) + 1 caractère demi-largeur.
●Image unique ≦122x32 matrice de points:
●Interface SPI à 3 fils/interface parallèle 8 bits/interface parallèle 4 bits en option
●Fonctions riches:
Affichage de l'interface activé/désactivé, curseur activé/désactivé, clignotement du curseur activé/désactivé, direction du mouvement de l'affichage et du curseur, etc.
Fonction de réinitialisation automatique à la mise sous tension
