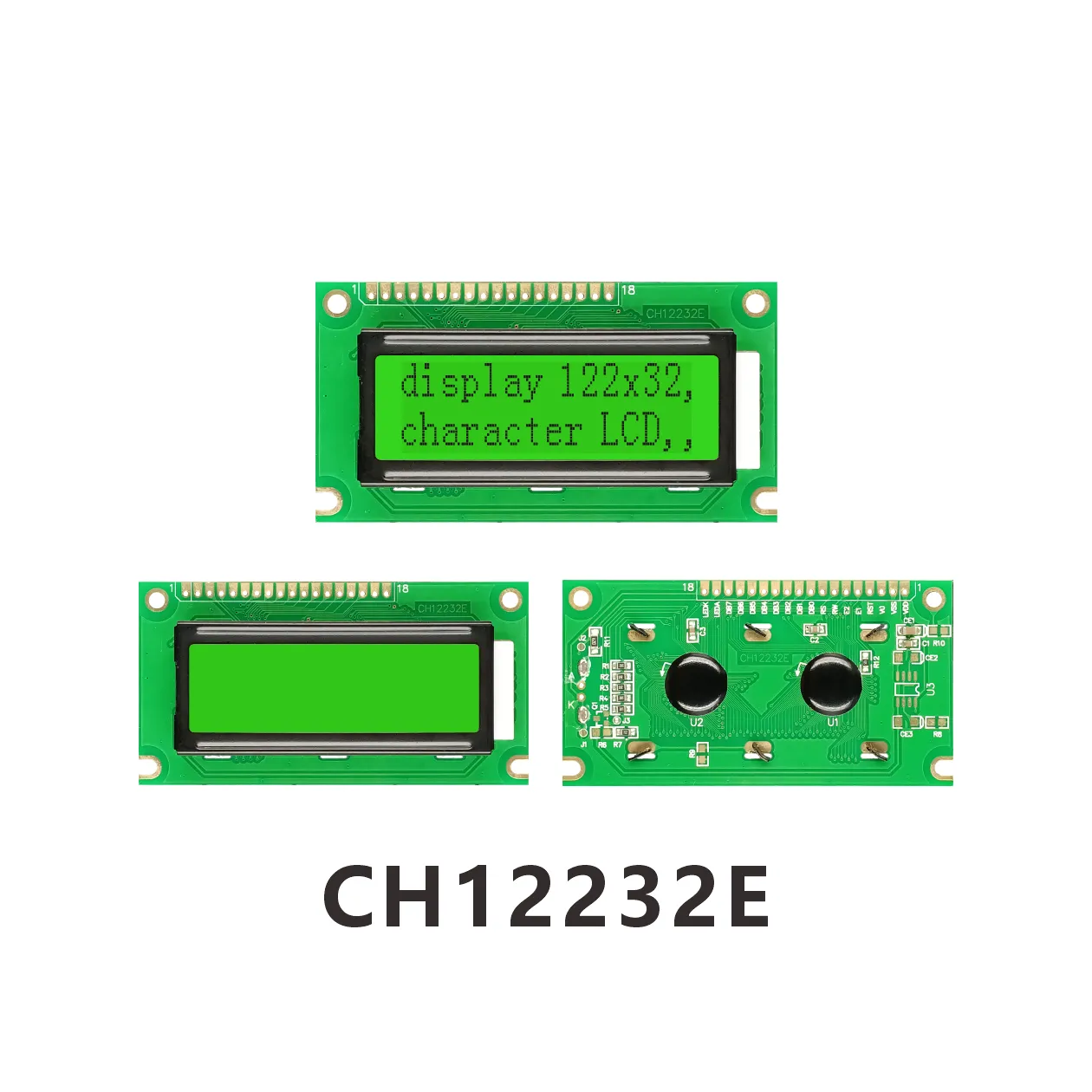

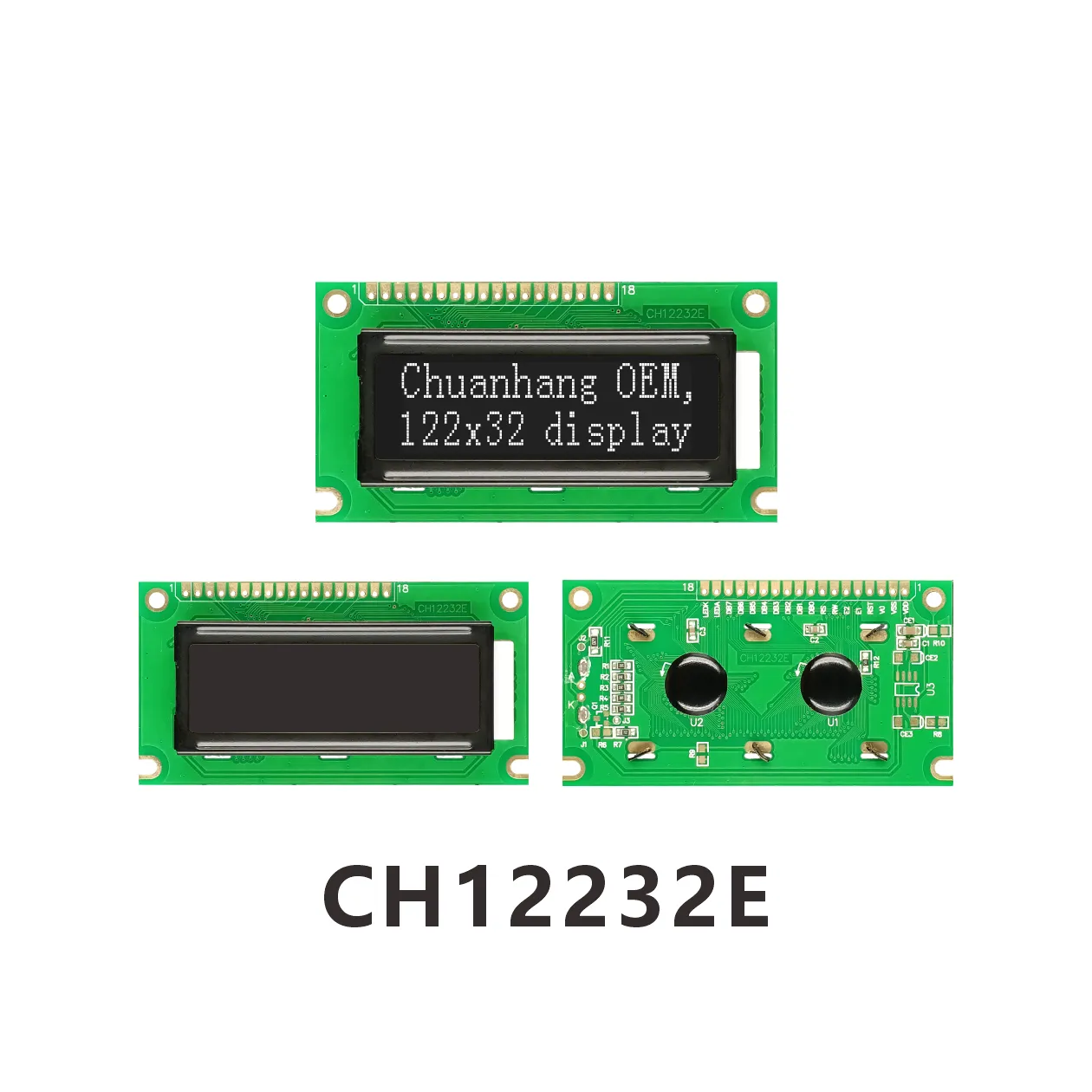

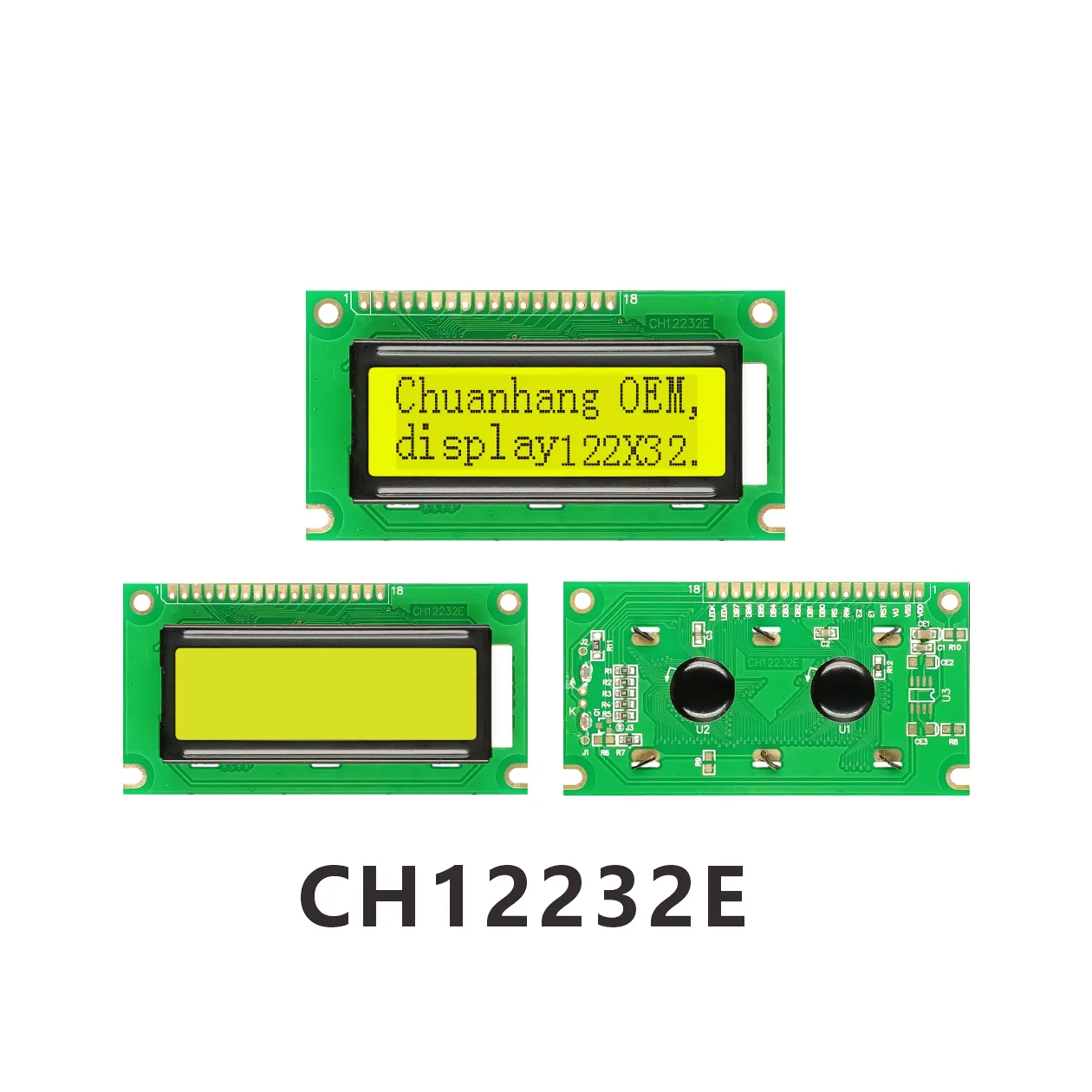

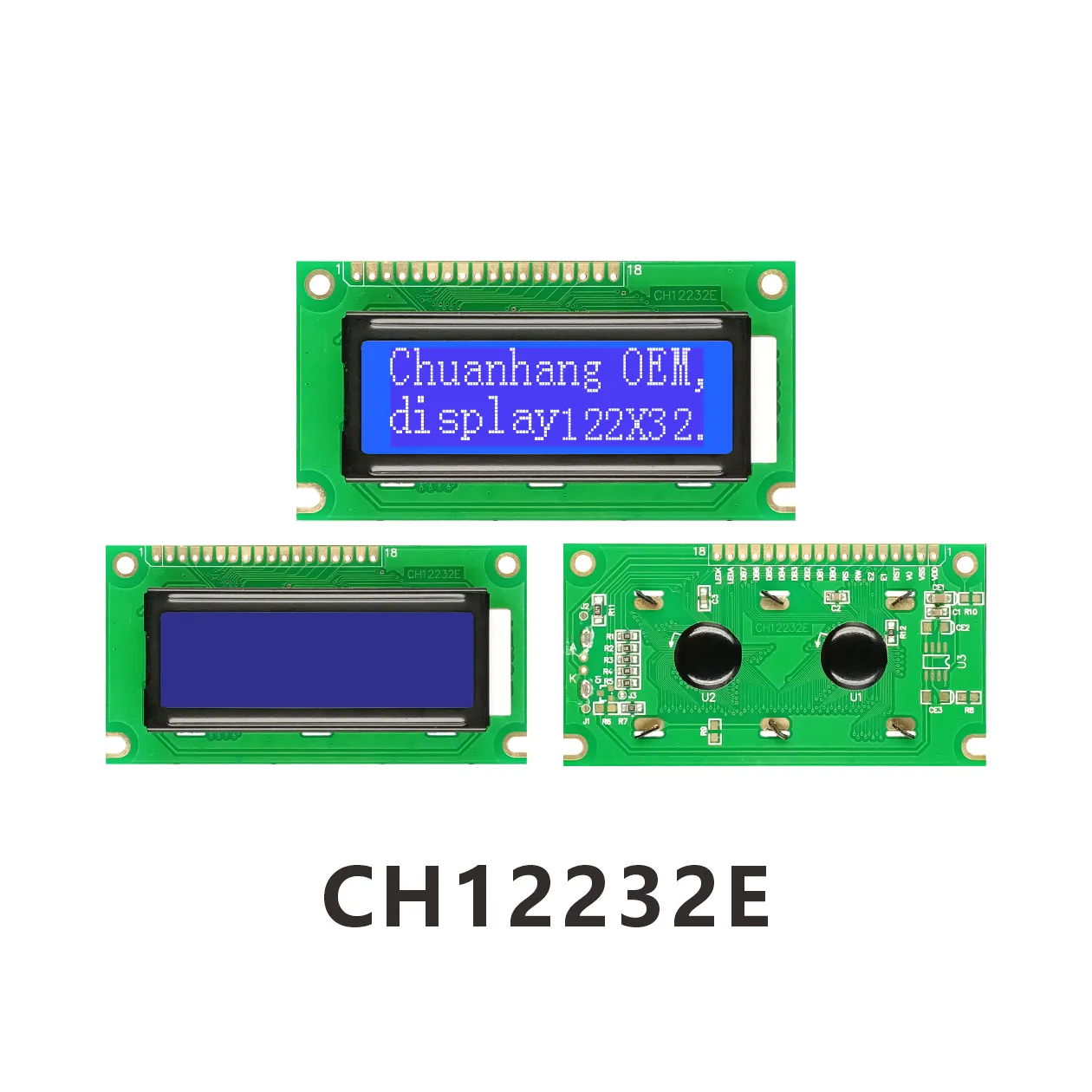

Module d'affichage LCD graphique CH12232E
Description du produit

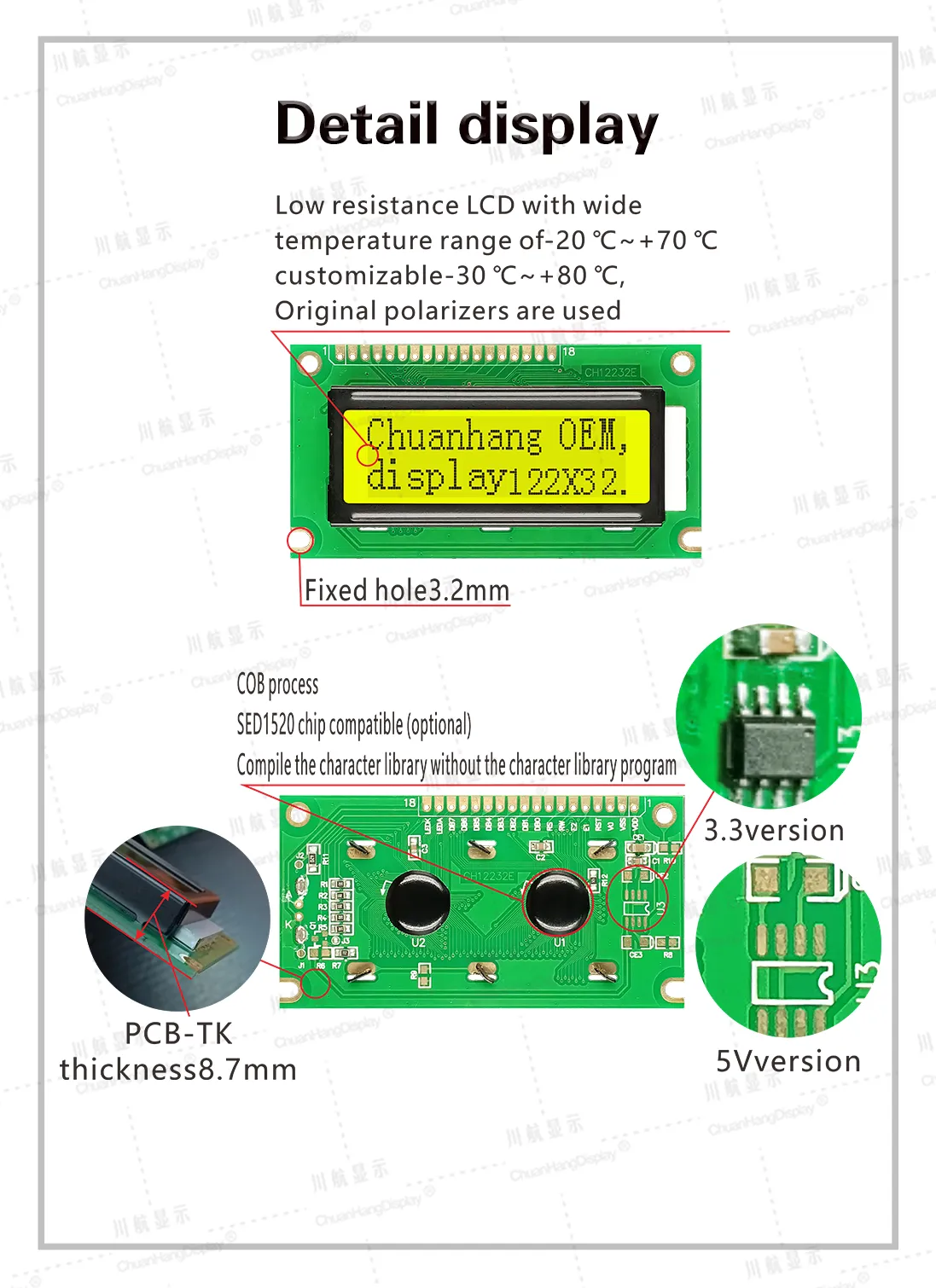

1.1 Processus C0B, produit avec rétroéclairage, connexion par ruban conducteur, structure stable,
1.2 IC utilise SBN6400/AIP31520, pas de bibliothèque de polices dans la puce, les programmeurs compilent la bibliothèque de polices
1.3 Faible consommation d'énergie, deux modes d'alimentation 5V/3.3V, courant sans rétroéclairage inférieur à 3mA, courant avec rétroéclairage inférieur à 40mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN17, PIN18.

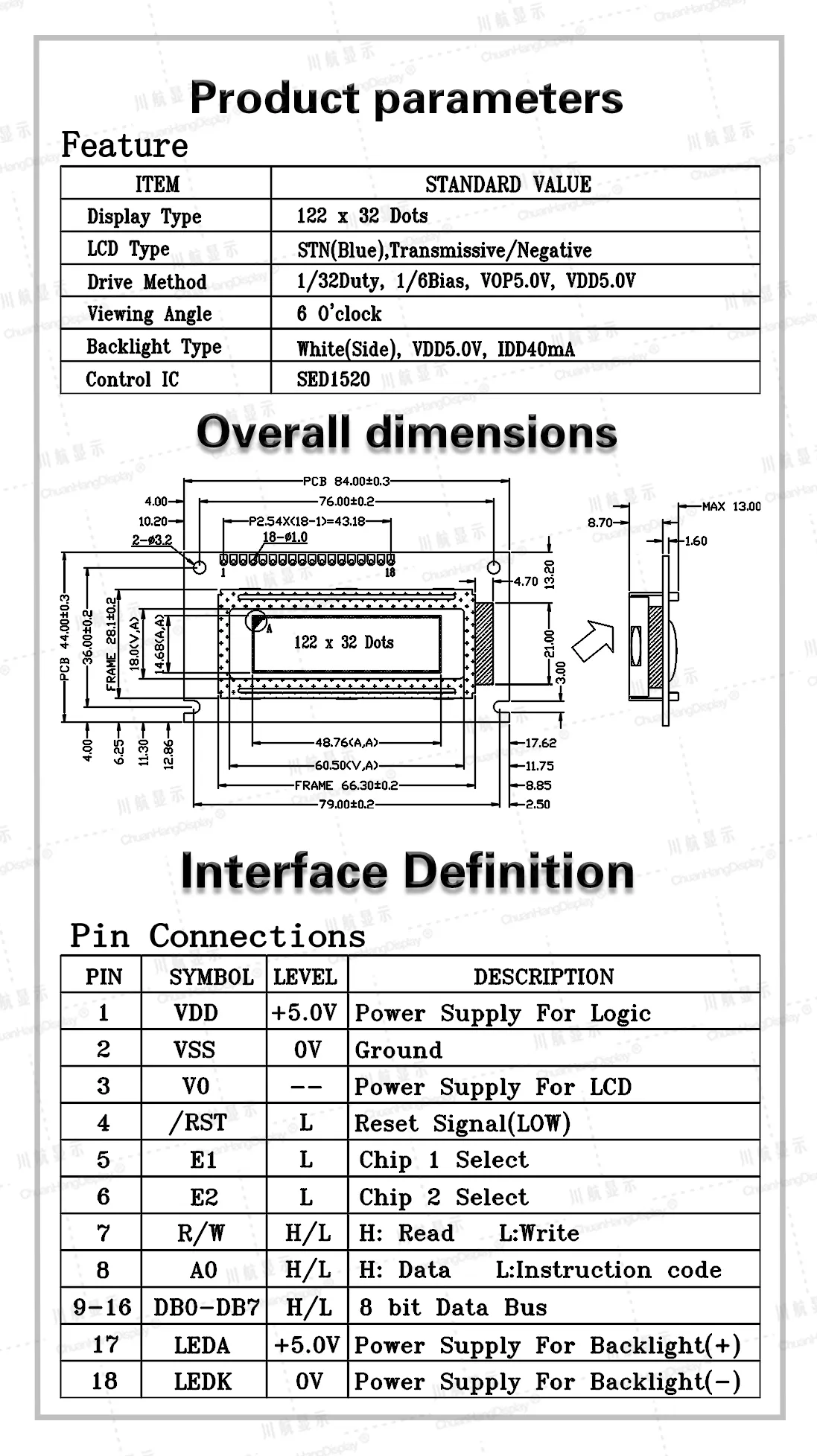

1.5 Caractéristiques du produit :
RAM de données d'affichage intégrée de 2560 bits

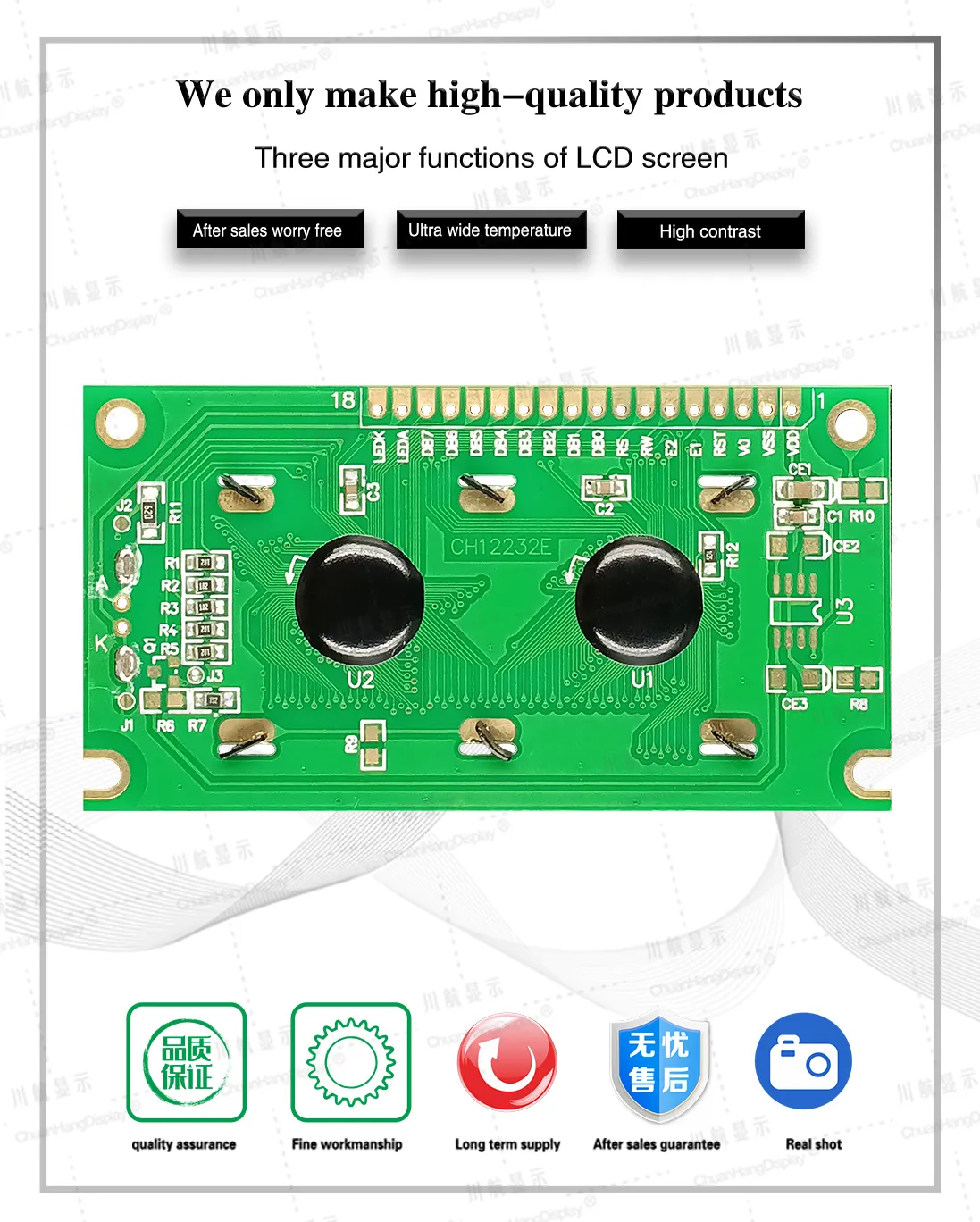

●Opération maître-esclave, le module dispose de 2 puces.
●Un écran affiche 7 caractères x 2 lignes (matrice de points 16x16) + 1 caractère demi-largeur
Image unique ≦122x32 matrice de points,
Interface port parallèle 8 bits, timing 6800
1.2 IC utilise SBN6400/AIP31520, pas de bibliothèque de polices dans la puce, les programmeurs compilent la bibliothèque de polices
1.3 Faible consommation d'énergie, deux modes d'alimentation 5V/3.3V, courant sans rétroéclairage inférieur à 3mA, courant avec rétroéclairage inférieur à 40mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN17, PIN18.
1.5 Caractéristiques du produit :
RAM de données d'affichage intégrée de 2560 bits
●Opération maître-esclave, le module dispose de 2 puces.
●Un écran affiche 7 caractères x 2 lignes (matrice de points 16x16) + 1 caractère demi-largeur
Image unique ≦122x32 matrice de points,
Interface port parallèle 8 bits, timing 6800
