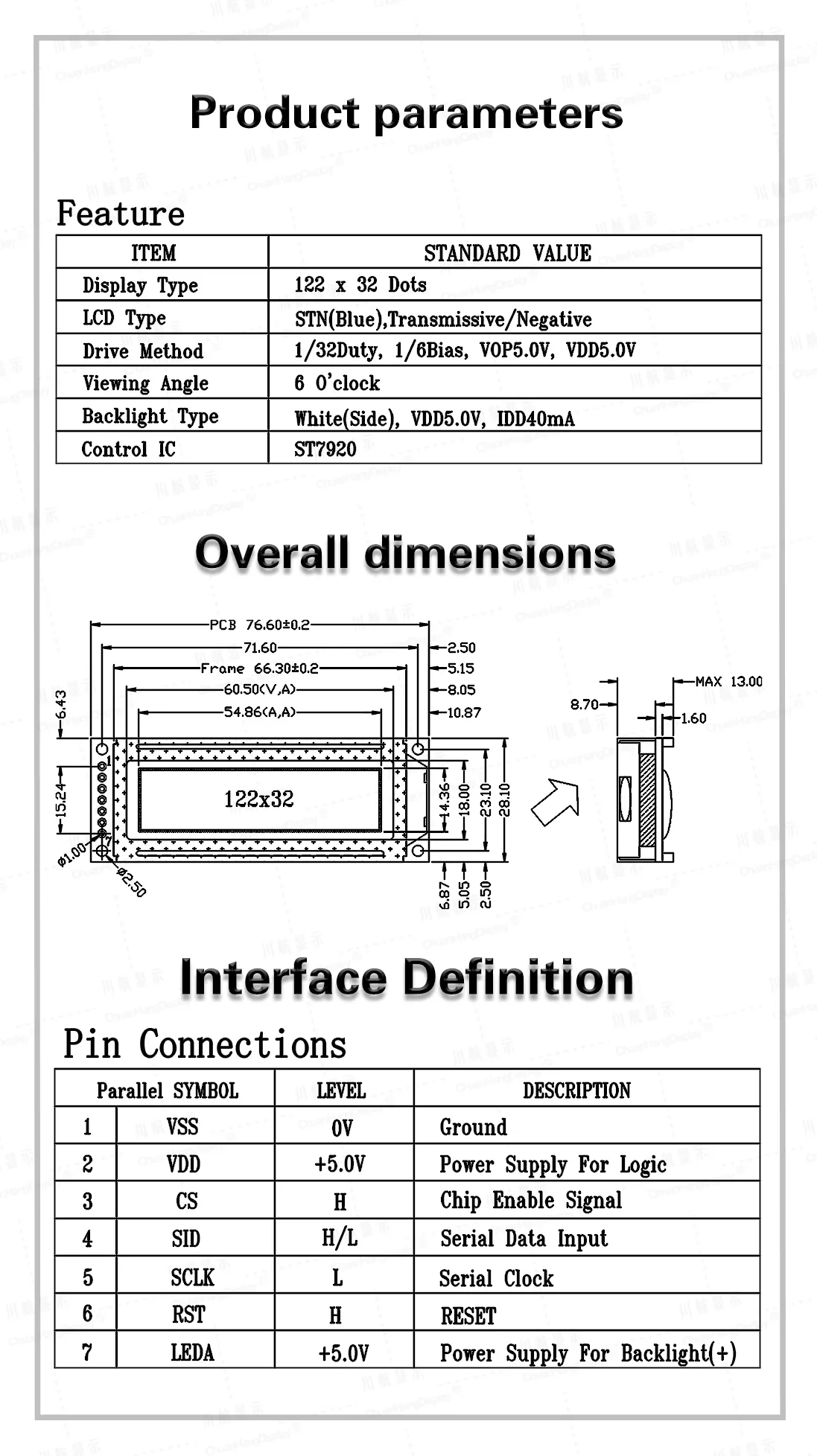

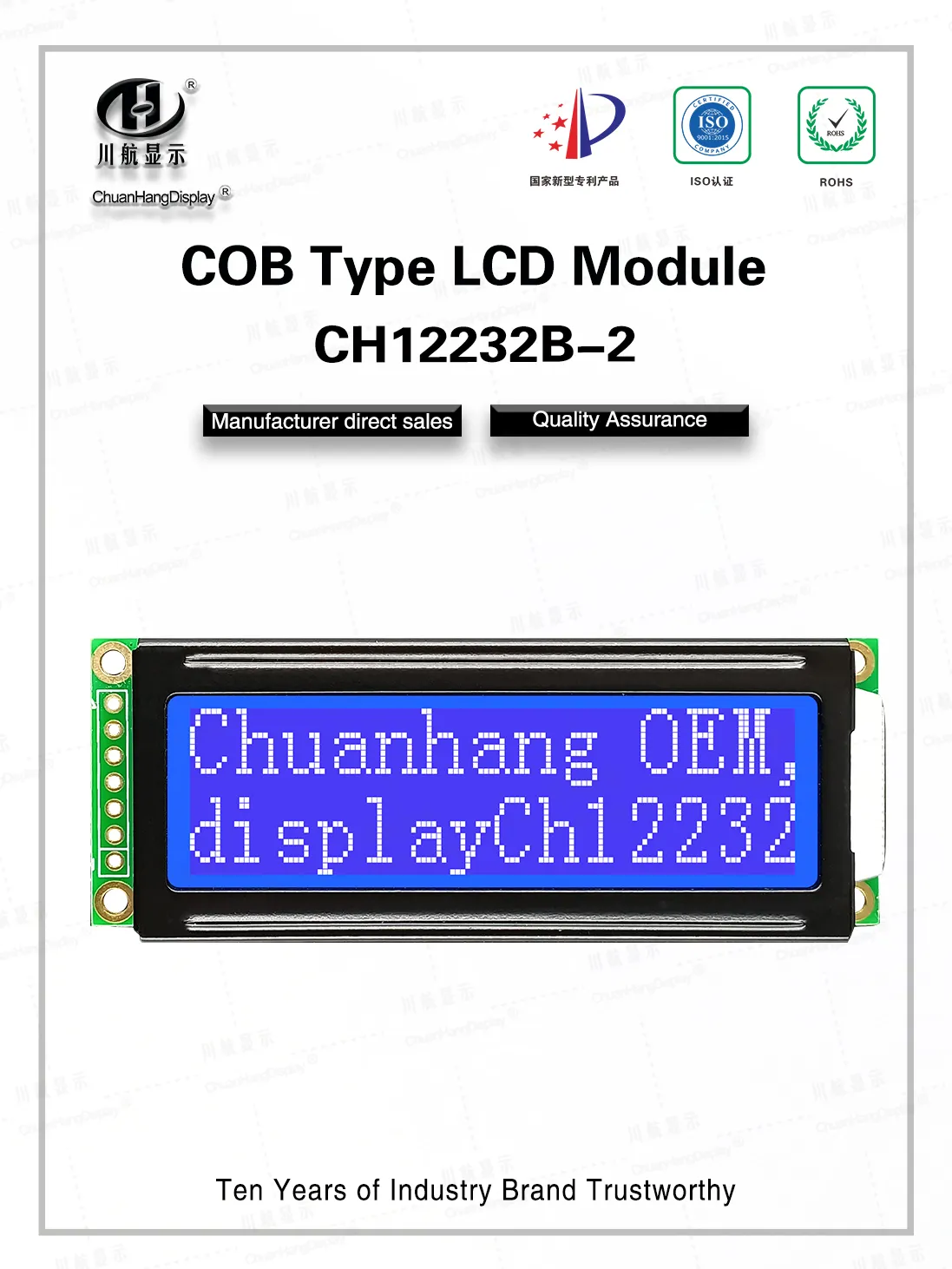

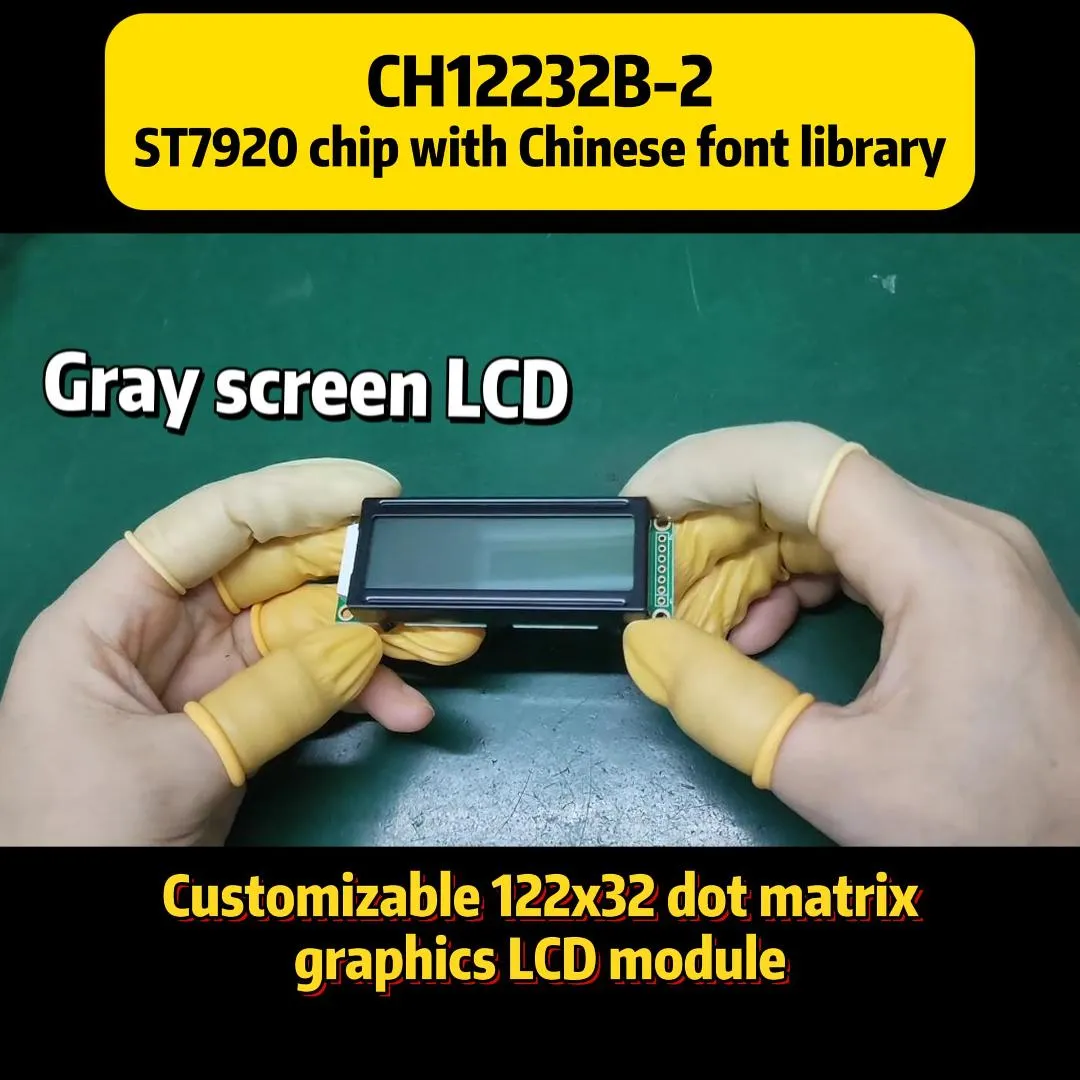

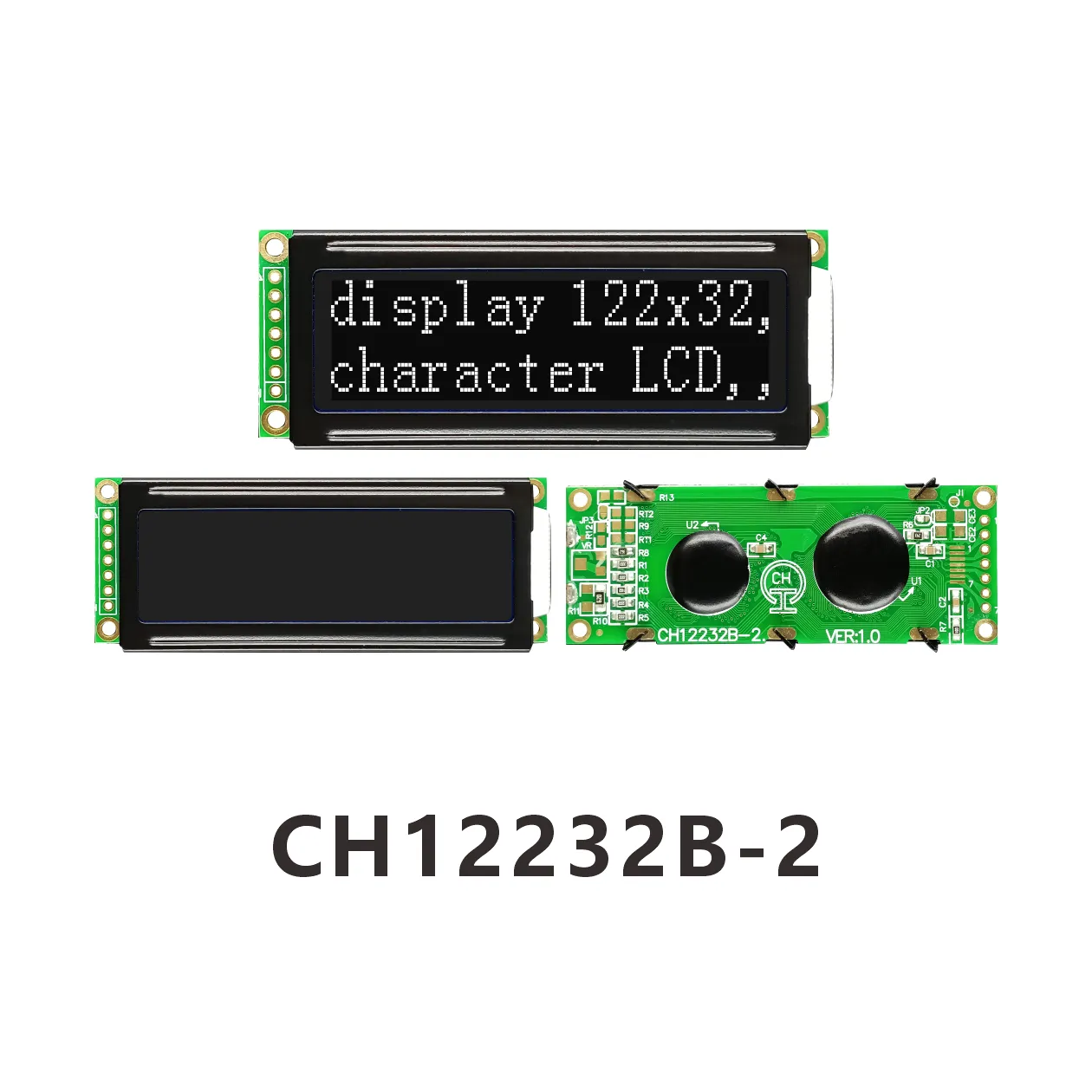

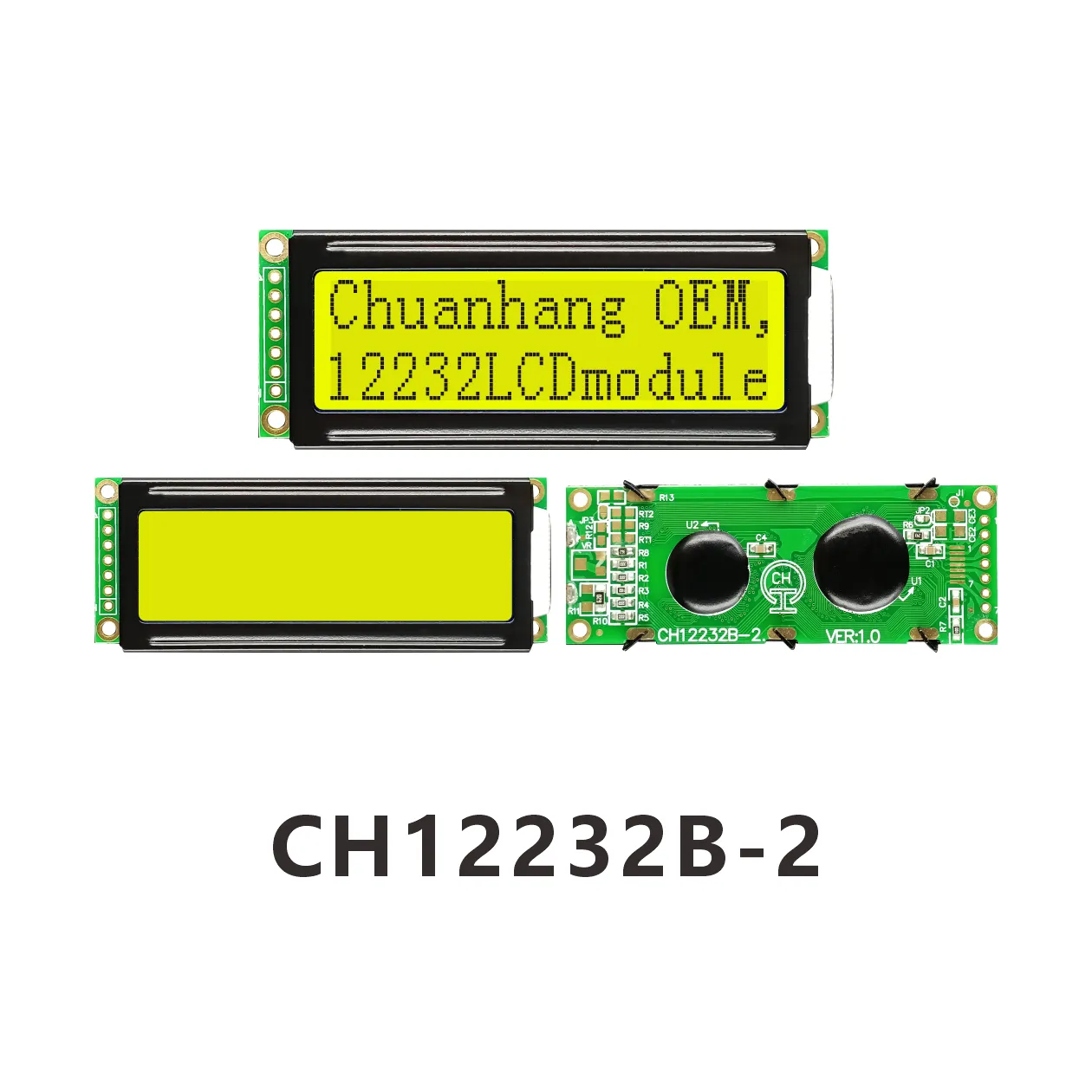

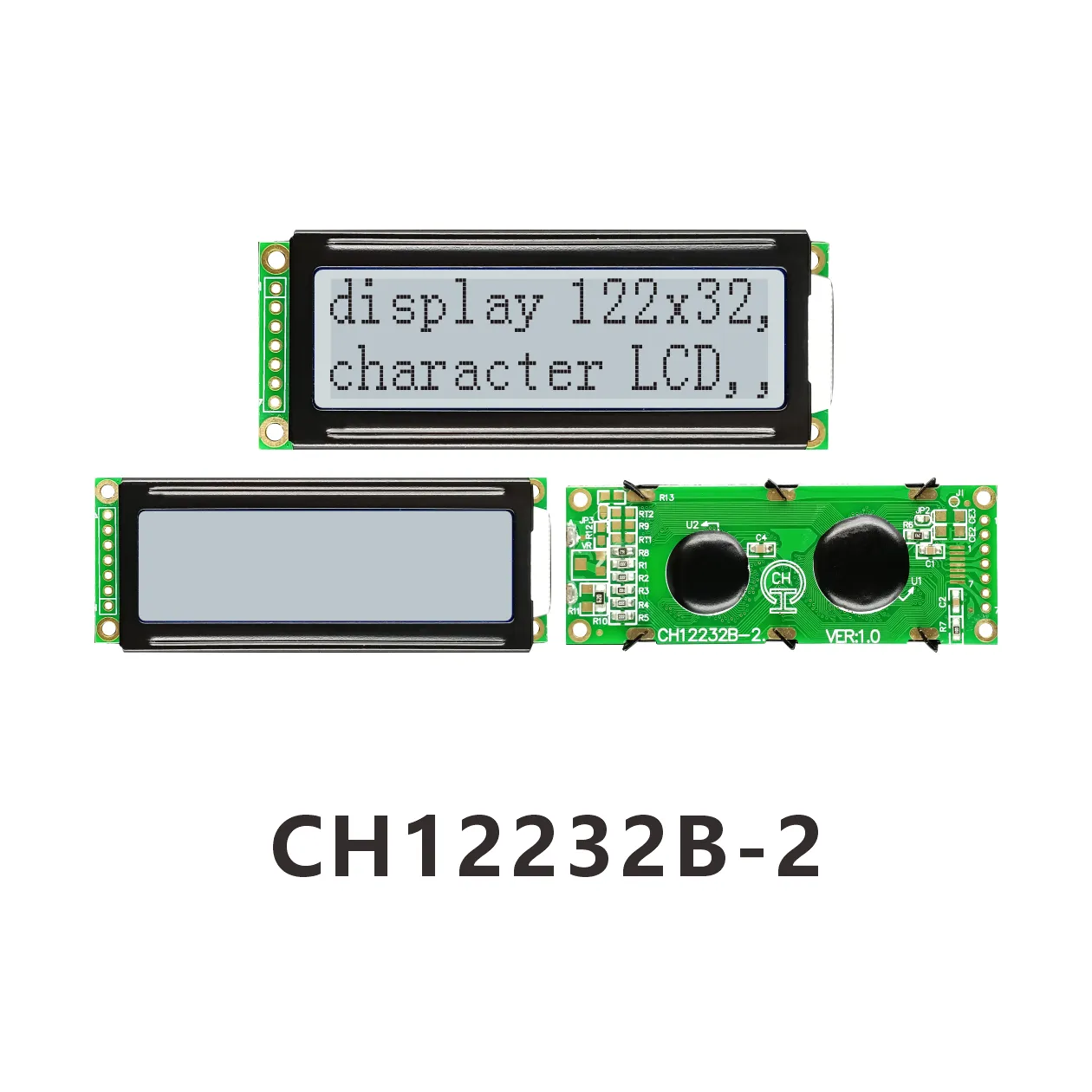

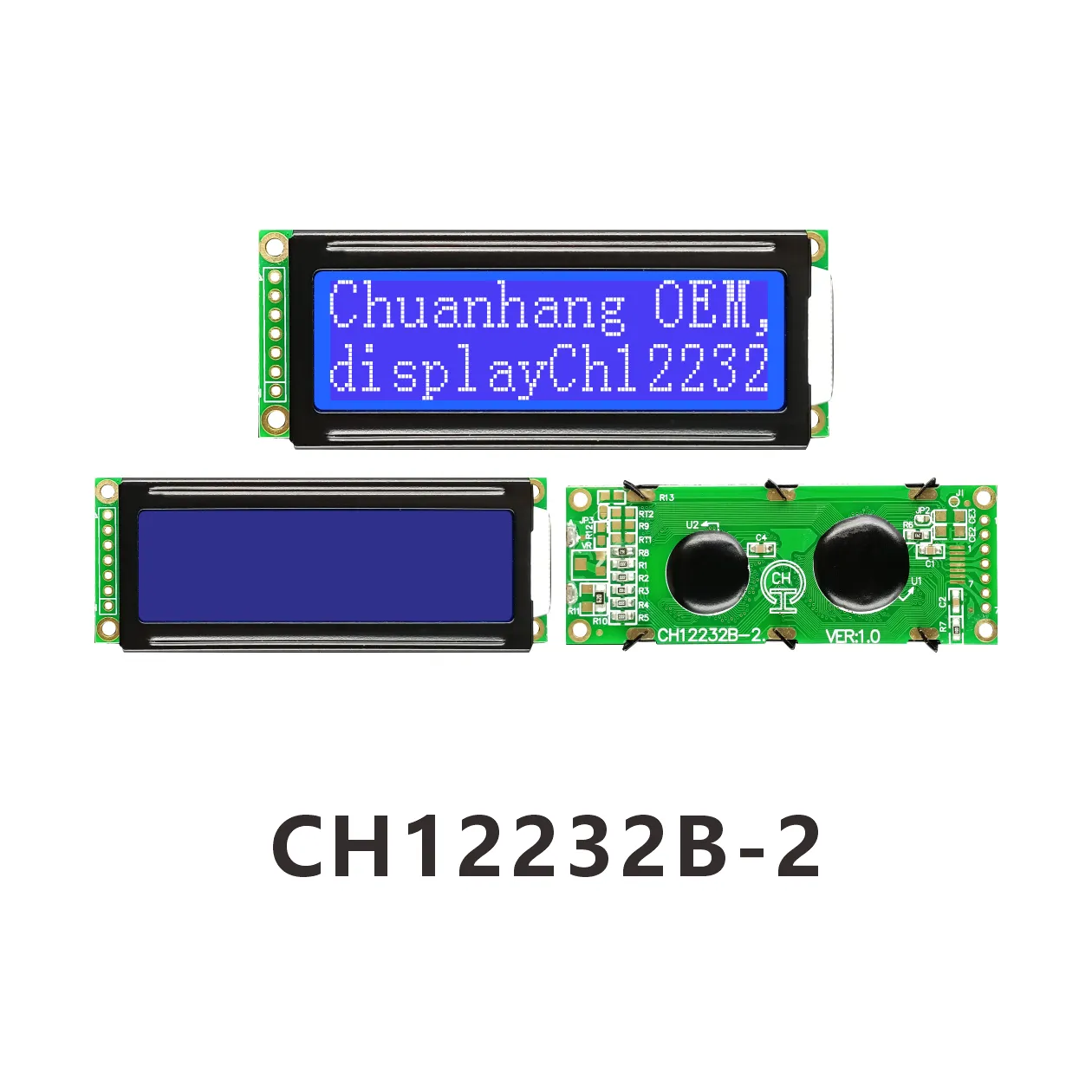

CH12232B-2 Module d'affichage LCD monochrome
Description du produit

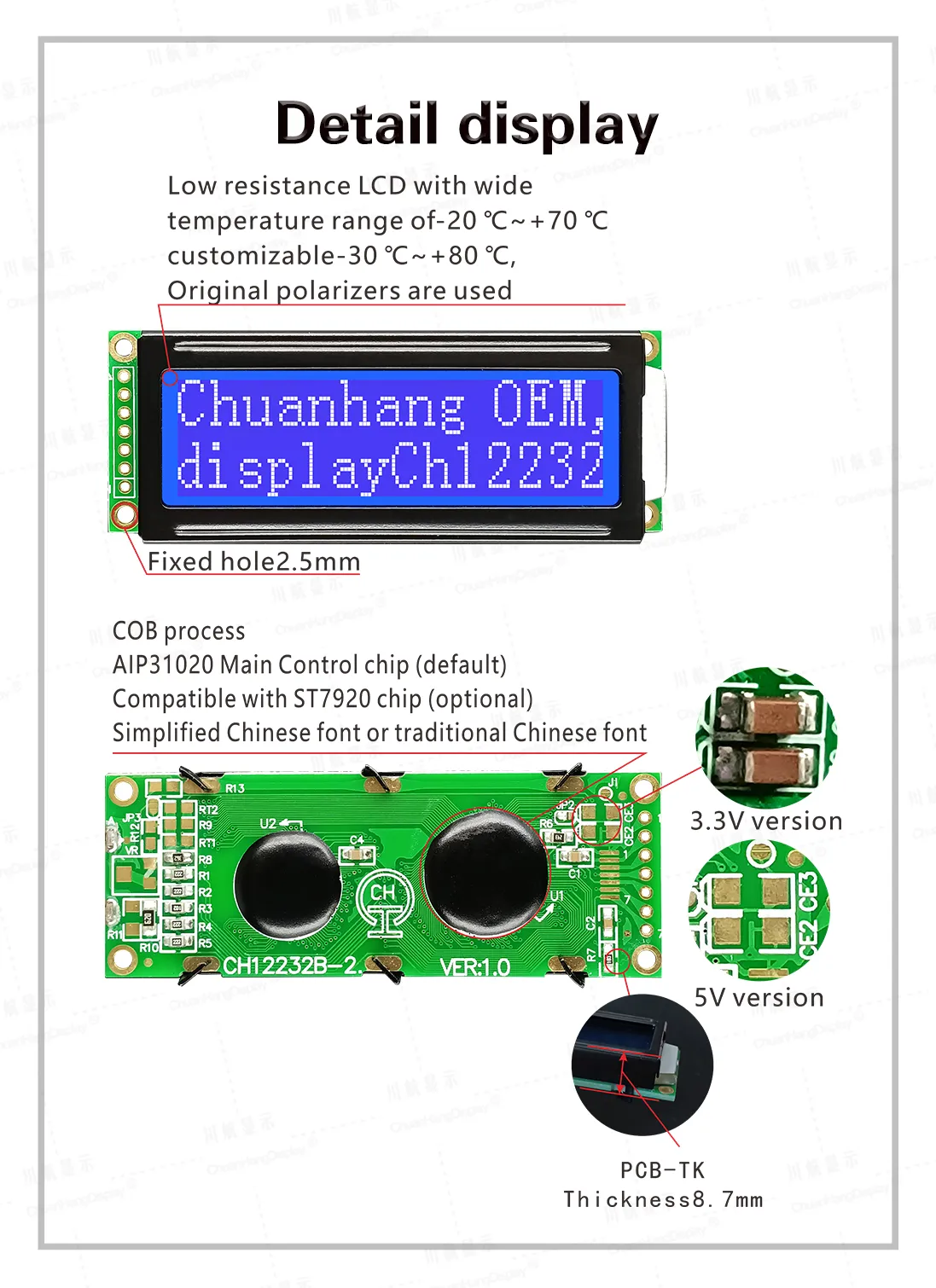

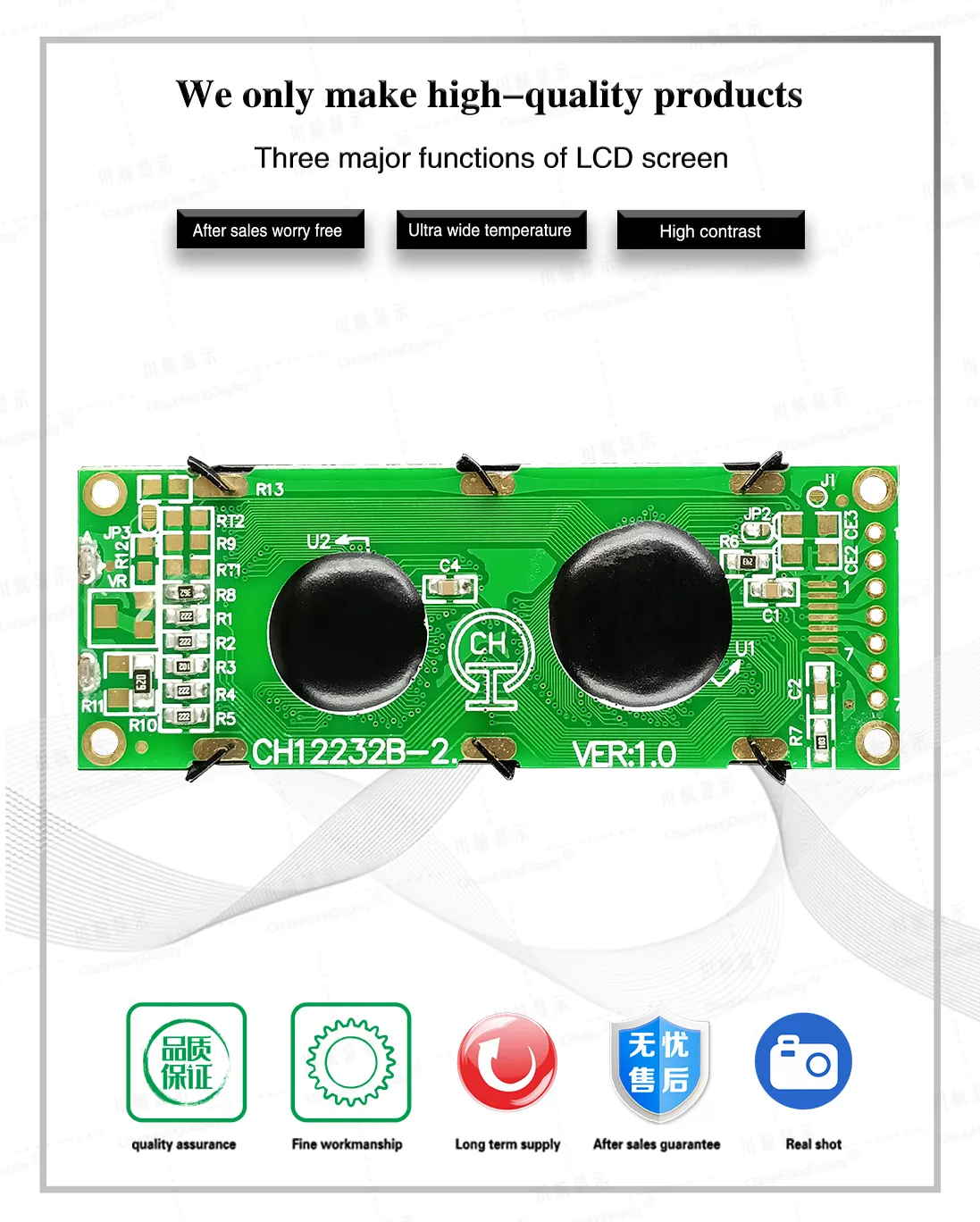

1.1 Processus COB, produit avec rétroéclairage, connexion par ruban conducteur, structure stable.
1.2 IC utilise st7920, deux options de puce pour bibliothèque de caractères chinois simplifiés ou bibliothèque de caractères chinois traditionnels.
1.3 Faible consommation d'énergie, avec deux modes d'alimentation de 5V/3.3V, courant sans rétroéclairage inférieur à 3mA, courant avec rétroéclairage inférieur à 40mA.
1.4 Communication SPI.
1.5 Caractéristiques du produit :
●ROM de bibliothèque de caractères intégrée (CGROM) : un total de 8192 caractères
ROM de caractères demi-largeur intégrée (HCGROM) : un total de 126 caractères alphabétiques
RAM de dessin intégrée (GDRAM) : 64x256bit
●Affichage de 7 caractères x 2 lignes (matrice de points 16x16) + 1 caractère demi-largeur.
●Image unique ≦122x32 matrice de points.
●Fonctions riches :
Affichage interface activé/désactivé, curseur activé/désactivé, clignotement du curseur activé/désactivé,
Direction de mouvement de l'affichage et du curseur, etc.
●Fonction de réinitialisation automatique à l'allumage
