Le module d'affichage LCD à matrice de points reste un composant fondamental dans les équipements industriels, les dispositifs médicaux et l'électronique grand public. Les ingénieurs apprécient sa fiabilité, sa faible consommation d'énergie et son interface simple. Cet article examine sept aspects critiques qui influencent la performance et l'adéquation de ces modules pour votre application spécifique.

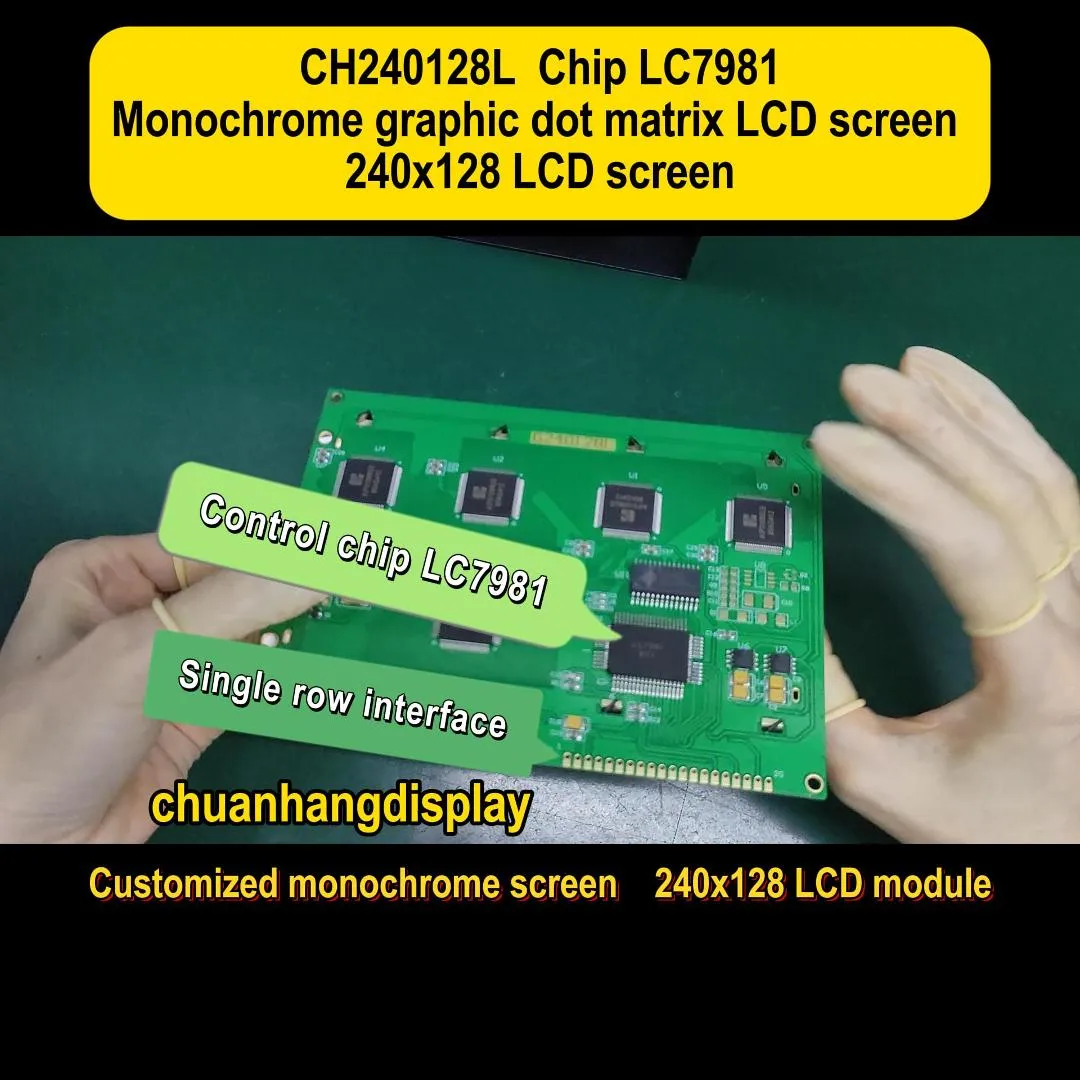

Un module d'affichage LCD à matrice de points typique se compose d'un panneau à cristaux liquides, d'un circuit intégré pilote de lignes/colonnes, d'une unité de rétroéclairage et d'un contrôleur (souvent intégré). Les points (pixels) sont disposés en grille, permettant le rendu alphanumérique et graphique simple.
STN (Super Twisted Nematic) et FSTN (Film Compensated STN) sont des technologies courantes. STN offre une efficacité de coût, tandis que FSTN fournit un meilleur contraste. Pour le module d'affichage LCD à matrice de points, le choix affecte la lisibilité dans diverses conditions d'éclairage.
Des contrôleurs populaires comme le Sitronix ST7066 (pour les modules de caractères) ou le KS0108 (pour les modules graphiques) déterminent les ensembles de commandes et les options d'interface parallèle/série. Lors de la sélection d'un module d'affichage LCD à matrice de points, vérifiez la compatibilité avec votre MCU (8 bits, SPI, I2C).
Les spécifications impactent directement la qualité visuelle et l'intégration système. Voici les principaux paramètres à évaluer.
Résolution (colonnes × lignes) : Les formats courants incluent 16×2, 20×4 (caractère) et 128×64, 192×64 (graphique).
Direction de Vision : 6 heures ou 12 heures – détermine l'angle de montage optimal.
Température de Fonctionnement : Les grades industriels nécessitent -20°C à +70°C ou plus large.
Type de Rétroéclairage : LED (jaune-vert, blanc, bleu) ou EL – affecte la puissance et la visibilité.
Vérifiez toujours ces spécifications avec votre environnement. Un module d'affichage LCD à matrice de points classé pour un usage commercial peut échouer dans des applications extérieures.
Comparé à OLED ou TFT, le module d'affichage LCD à matrice de points offre des avantages distincts :
Faible consommation d'énergie : Idéal pour les compteurs alimentés par batterie.
Excellente lisibilité au soleil : Les versions transflectives fonctionnent sans rétroéclairage.
Longue durée de vie : Typiquement >50 000 heures.
Économique : Surtout pour des interfaces numériques ou textuelles simples.
Immunité EMI/RFI : Moins d'interférences que certains écrans à matrice active.
Ces avantages expliquent pourquoi le module d'affichage LCD à matrice de points persiste dans l'avionique et les tableaux de bord automobiles.
La polyvalence du module d'affichage LCD à matrice de points le rend adapté à un large éventail de secteurs.
Les pompes à perfusion, les moniteurs de patients et les outils de diagnostic s'appuient sur des modules à matrice de points de caractères ou graphiques pour des lectures de données claires. Leur faible taux de défaillance répond aux normes de sécurité médicale.
Les PLC, les panneaux HMI et les machines CNC utilisent modules d'affichage LCD à matrice de points pour afficher l'état de la machine, les codes d'erreur et des menus simples. La large plage de température convient aux ateliers.
Les affichages clients et les affichages de commandes en cuisine utilisent souvent des modules de caractères 20×2 ou 20×4. Ils sont faciles à lire et tolèrent les éclaboussures occasionnelles.
Les stations de base et les commutateurs de réseau intègrent de petits modules d'affichage LCD à matrice de points graphiques pour la configuration IP et le diagnostic des pannes sans avoir besoin d'un ordinateur portable.
La qualité varie entre les fabricants. Considérez ces facteurs lors de l'approvisionnement.
Support technique : Le fournisseur fournit-il du code d'initialisation et des fiches techniques ?
Options de personnalisation : Certains projets nécessitent des couleurs de rétroéclairage spécifiques ou des autocollants d'affichage.
Délai de livraison et MOQ : Le prototypage peut nécessiter de faibles quantités, tandis que la production nécessite un approvisionnement stable.
Certifications : La conformité ISO, RoHS et REACH garantit des normes environnementales et de qualité.
Chuanhang Display fabrique des modules à matrice de points depuis plus d'une décennie, offrant à la fois des solutions standard et personnalisées avec un soutien technique complet.
Avec une équipe R&D dédiée et des lignes d'assemblage automatisées, Chuanhang Display garantit une qualité constante. Chaque module d'affichage LCD à matrice de points subit des tests optiques et électriques rigoureux. Ils fournissent :
Technologies STN, FSTN et VA (Alignement vertical).
Options de température étendues (-30°C à +80°C).
Conceptions COB (Chip-on-Board) et COG (Chip-on-Glass) personnalisées.
Prototypage rapide (2 à 3 semaines pour des échantillons).
Leurs ingénieurs aident à intégrer le module d'affichage LCD à matrice de points dans votre matériel, réduisant ainsi le risque de développement.
Pour maximiser la durée de vie de votre module d'affichage LCD à matrice de points, suivez ces directives :
Évitez l'exposition prolongée à la lumière directe du soleil (les UV peuvent dégrader les polariseurs).
Nettoyez avec de l'alcool isopropylique et un chiffon doux – jamais de nettoyants abrasifs.
Assurez-vous que la tension d'alimentation reste dans les limites spécifiées (±5 %) pour éviter le dérive de contraste.
Si l'affichage montre des scintillements, vérifiez le pilote de rétroéclairage et le circuit de réglage du contraste.
Une manipulation appropriée garantit que le module d'affichage LCD à matrice de points fonctionne de manière fiable pendant des années.
En résumé, le module d'affichage LCD à matrice de points reste un choix judicieux pour les applications nécessitant une sortie visuelle simple, durable et économe en énergie. En évaluant les spécifications, les capacités des fournisseurs et les besoins environnementaux, vous pouvez sélectionner le bon module pour votre projet. Pour des conseils d'experts et des produits de qualité, Chuanhang Display propose une gamme complète soutenue par un solide support technique.
Q1 : Quelle est la différence entre un module LCD à matrice de points de caractères et un module LCD à matrice de points graphiques ?
A1 : Un module d'affichage LCD à matrice de points de caractères est conçu pour afficher des caractères prédéfinis (généralement 5×8 ou 5×11 points) et est contrôlé par une interface de type ASCII. Un module graphique vous permet de contrôler chaque pixel individuellement, permettant des formes personnalisées, des graphiques à barres et des images simples.
Q2 : Puis-je utiliser un module LCD à matrice de points à l'extérieur ?
A2 : Oui, si vous choisissez une version avec polariseur transflectif. Les modules d'affichage LCD à matrice de points transflectifs utilisent la lumière ambiante pour améliorer la lisibilité au soleil. Ajouter un rétroéclairage LED aide dans des conditions de faible luminosité.
Q3 : Comment déterminer la tension d'alimentation correcte pour le module ?
A3 : La plupart des modules fonctionnent à 5V ou 3,3V logique. Vérifiez la section "Caractéristiques Maximales Absolues" de la fiche technique. Certains modules d'affichage LCD à matrice de points incluent un convertisseur de tension intégré pour l'alimentation LCD (généralement 8–12V).
Q4 : Quelle est la durée de vie typique d'un rétroéclairage LED dans un module LCD à matrice de points ?
A4 : Les rétroéclairages LED durent généralement de 50 000 à 100 000 heures, selon le courant de conduite et la température ambiante. Faire fonctionner le LED au courant recommandé (souvent 20–40 mA) garantit une durée de vie maximale de votre module d'affichage LCD à matrice de points.
Q5 : Chuanhang Display propose-t-il des modules LCD à matrice de points personnalisés ?
A5 : Absolument. Chuanhang Display fournit des solutions en verre, COB et COG sur mesure. Vous pouvez spécifier la résolution, l'angle de vue, la couleur du rétroéclairage et même les polices intégrées. Leur équipe d'ingénierie assiste tout au long du processus de développement.
Q6 : Pourquoi mon module affiche-t-il des caractères faibles ou un contraste inégal ?
A6 : Cela indique souvent une tension de contraste incorrecte (Vo). Ajustez le potentiomètre ou le signal PWM alimentant la broche Vo. Vérifiez également que le circuit de compensation de température est adapté à votre environnement. Un module d'affichage LCD à matrice de points de haute qualité devrait avoir un contraste uniforme sur toute la surface d'affichage.
Q7 : Puis-je chaîner plusieurs modules LCD à matrice de points ?
A7 : Certains modules graphiques avec une interface SPI permettent le chaînage via des lignes de sélection de puce. Les modules de caractères peuvent être connectés en parallèle si vous gérez les signaux d'Activation et de Sélection de Registre séparément. Consultez la fiche technique du contrôleur de votre module d'affichage LCD à matrice de points spécifique.
Pour des spécifications détaillées et des prix, visitez le site officiel de Chuanhang Display et explorez leur vaste portefeuille de modules d'affichage LCD à matrice de points.
