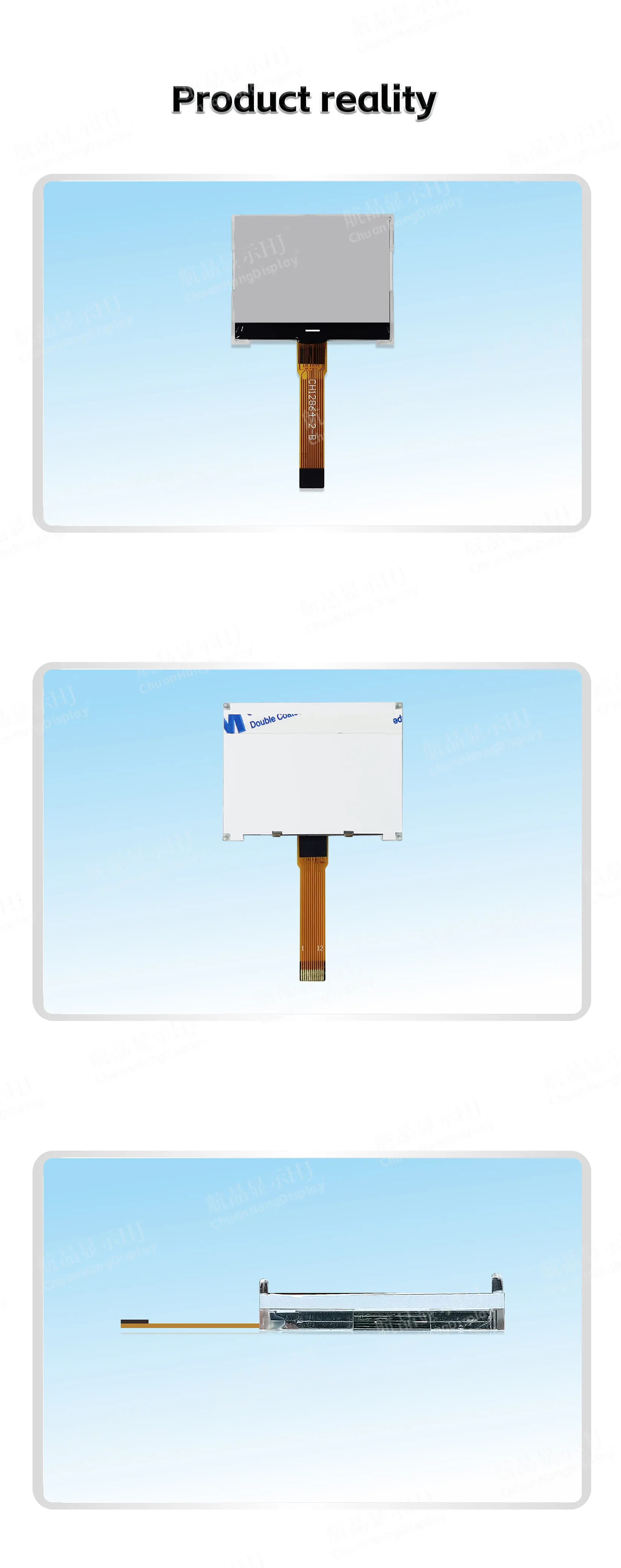

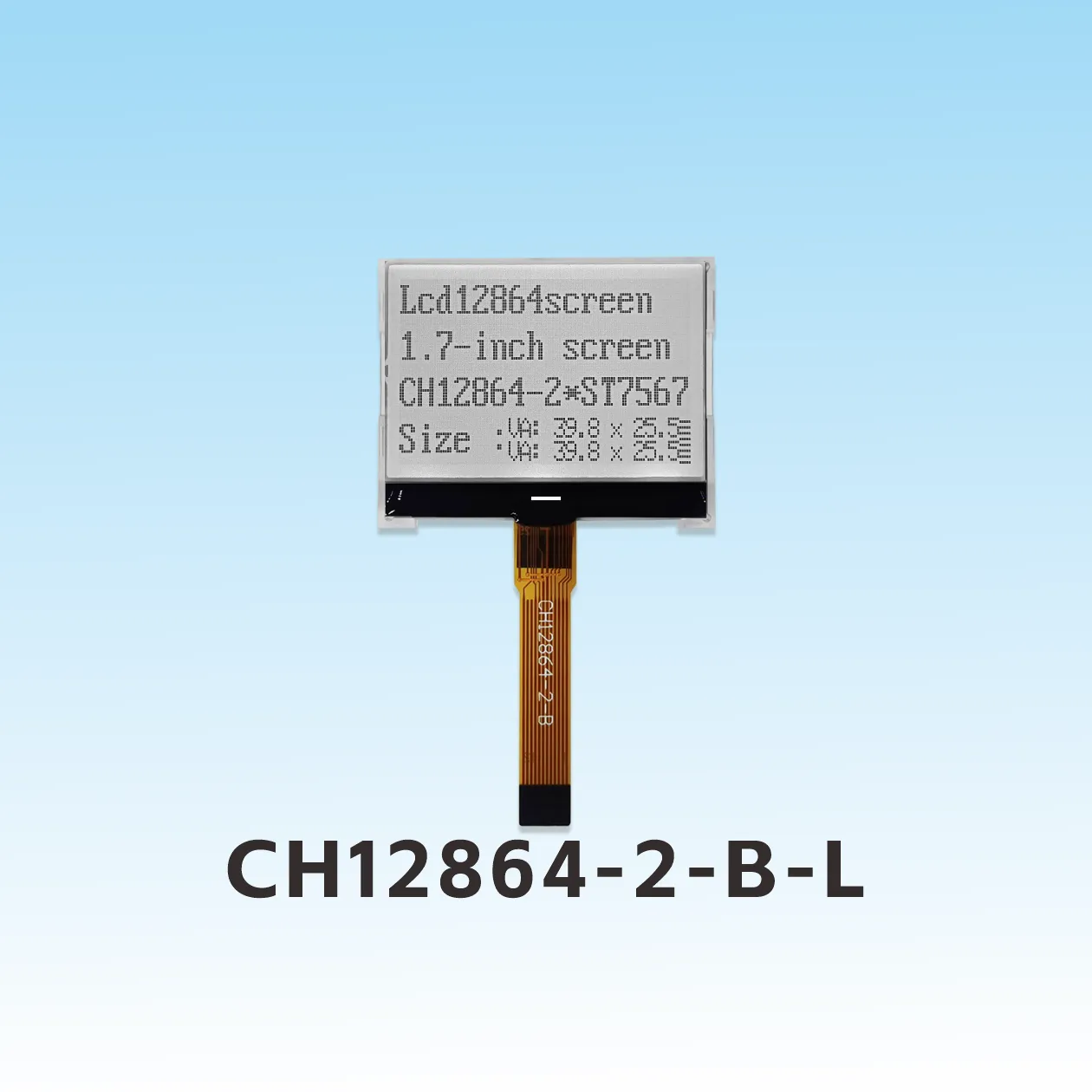

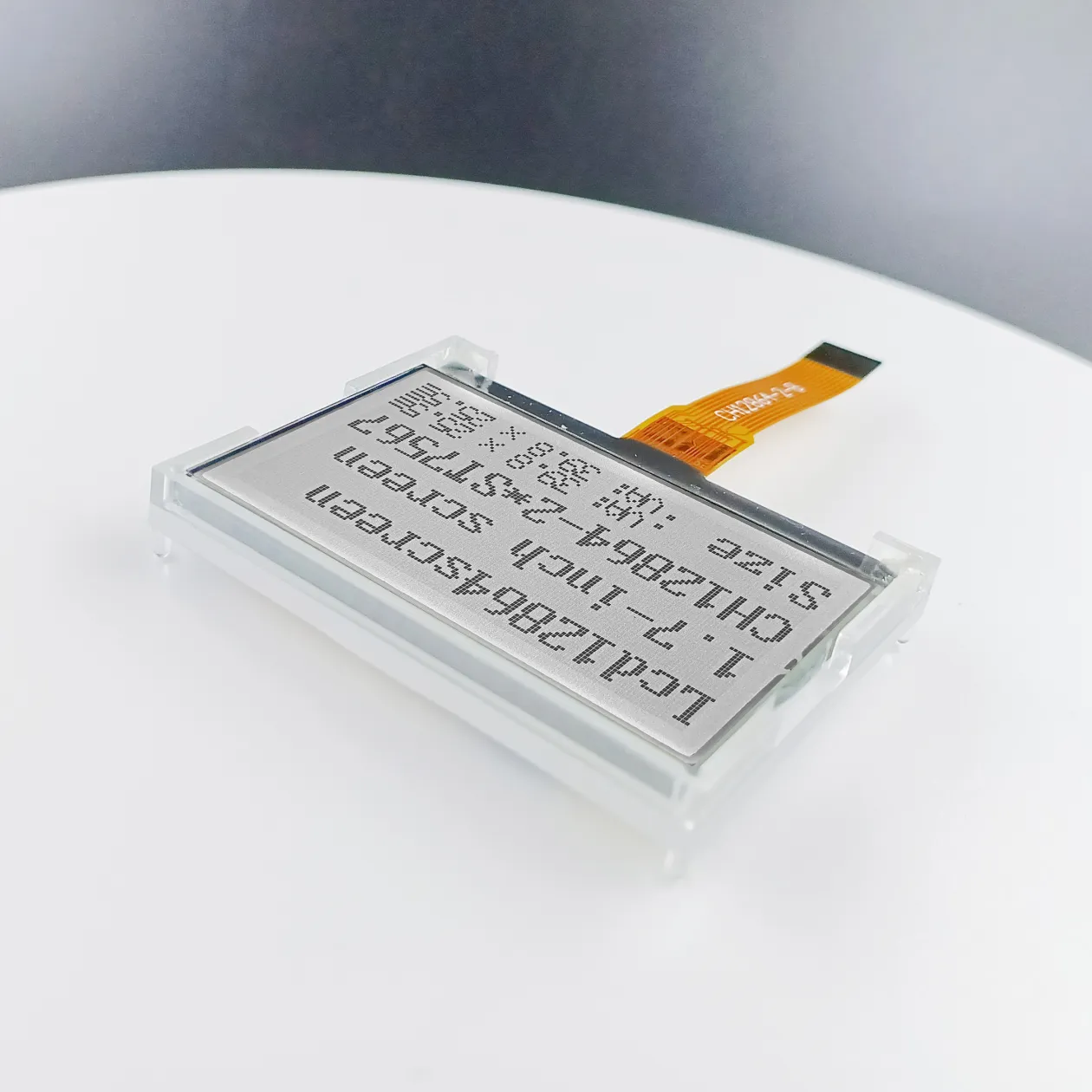

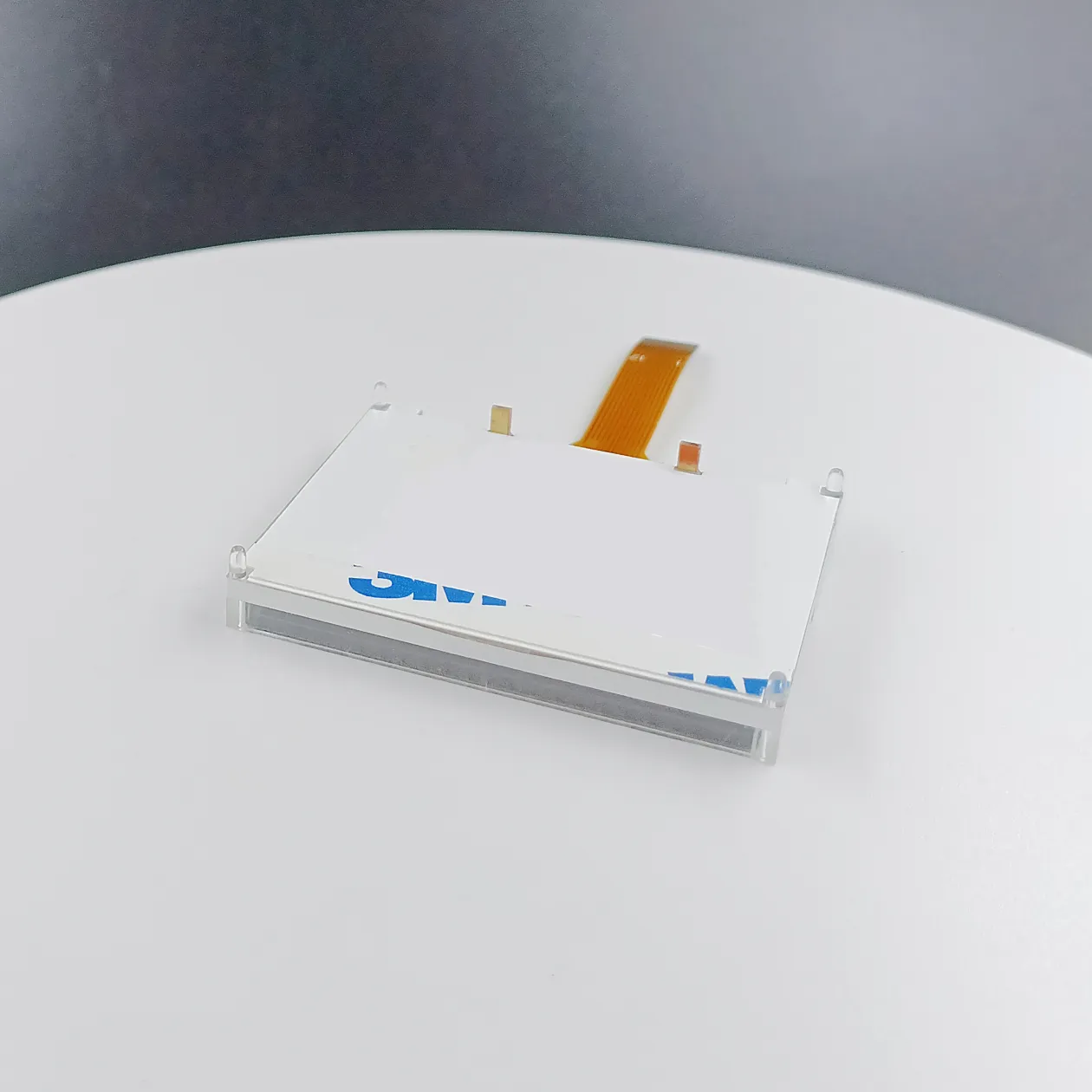

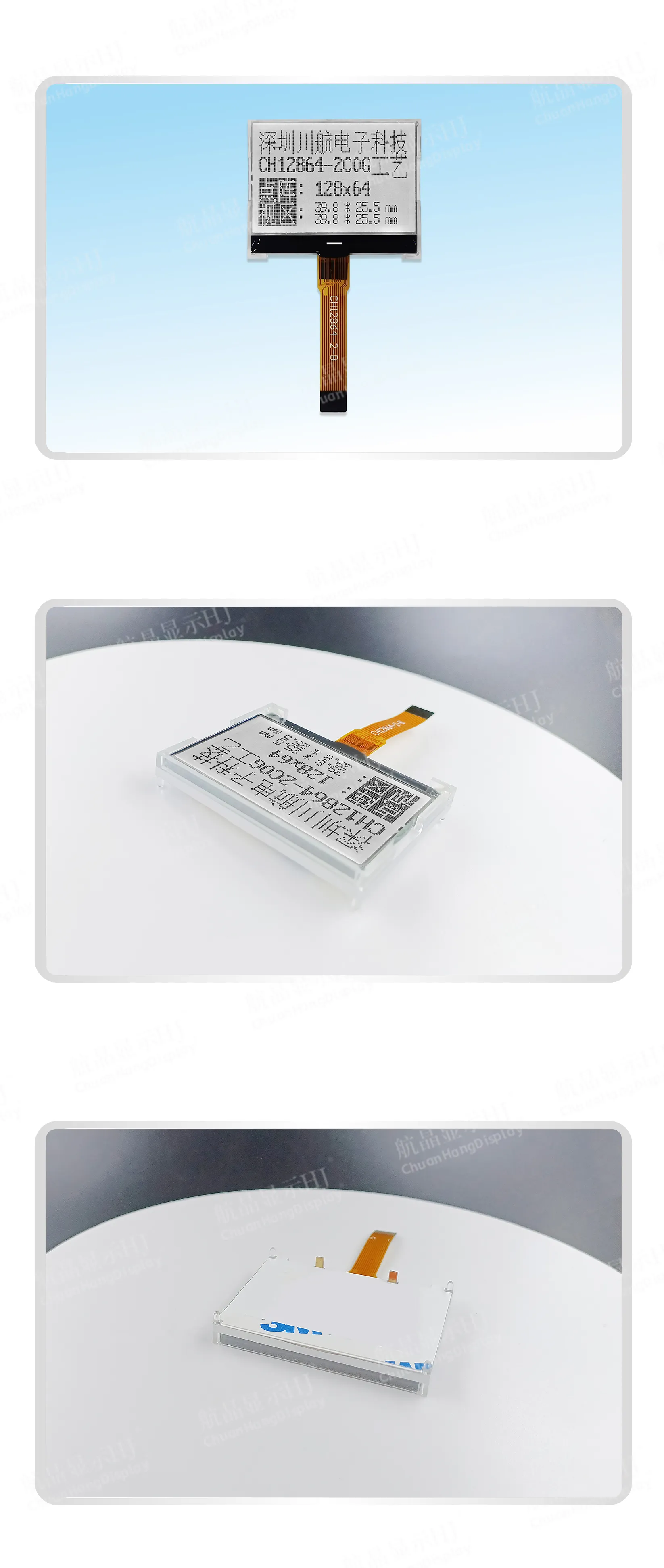

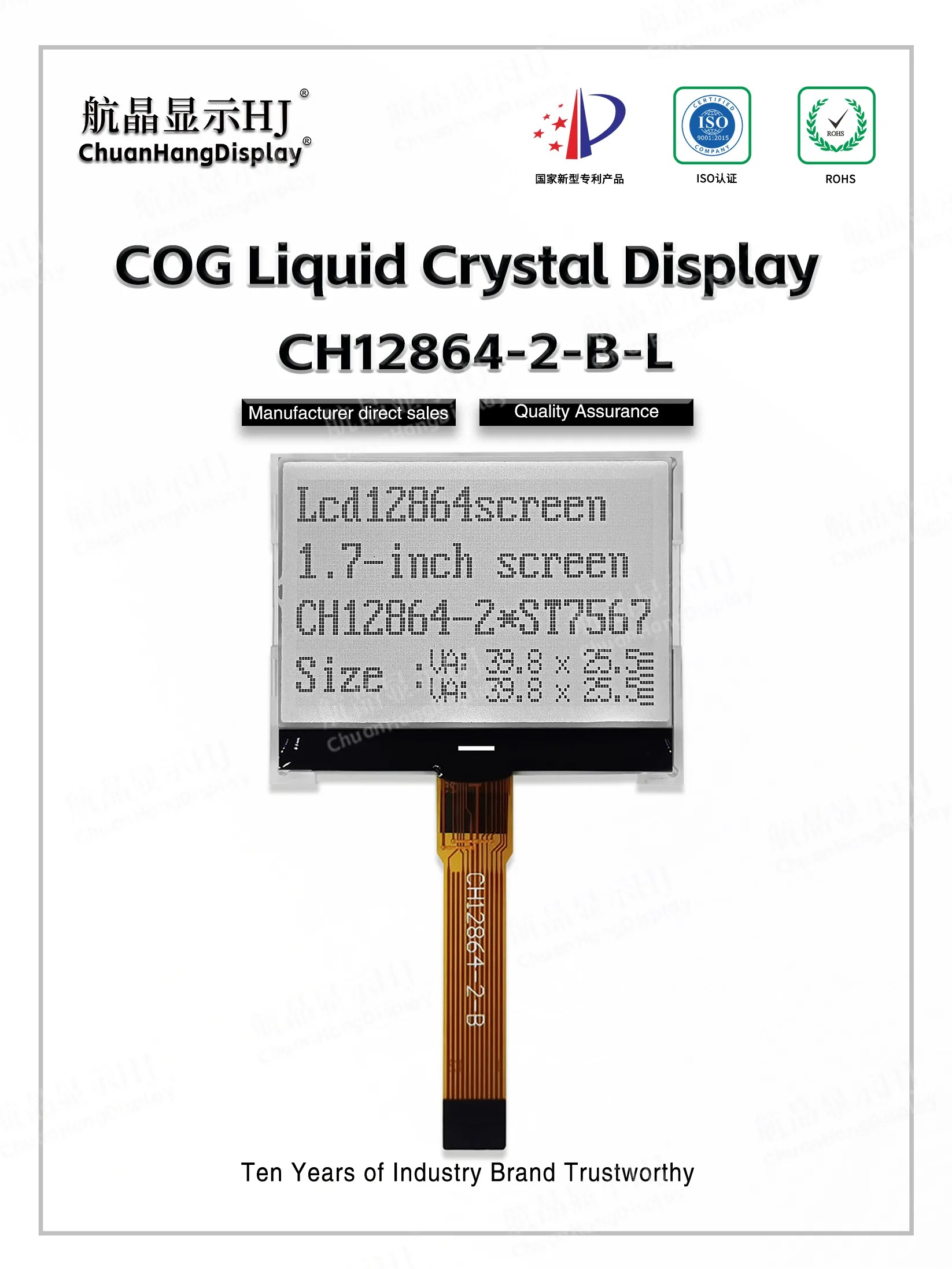

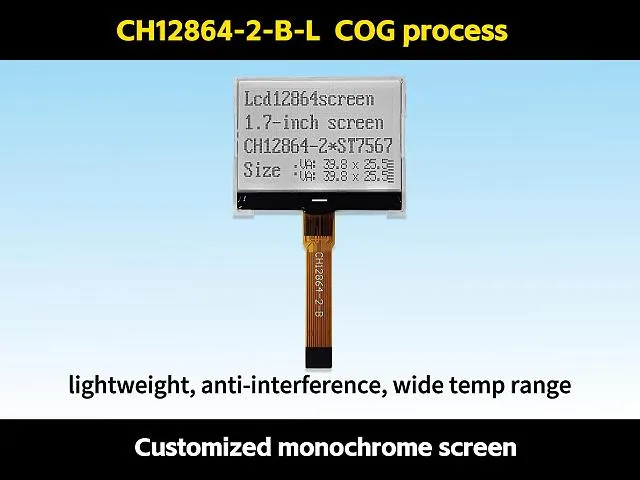

CH12864-2-B-L pantalla cog 128x64

Descripción del Producto

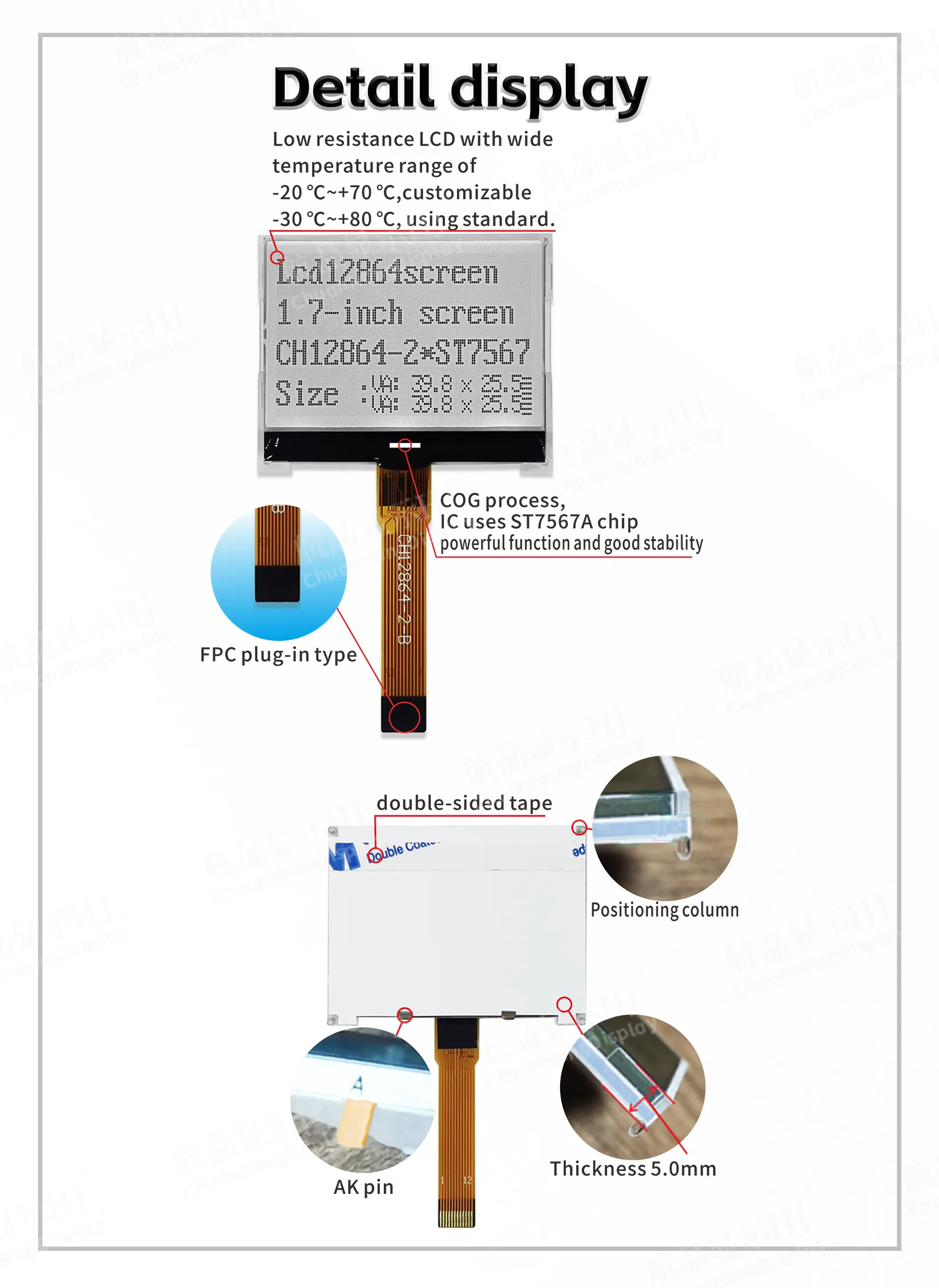

1.1 Proceso COG, el cable flexible FPC es una interfaz enchufable, producto con retroiluminación, ensamblado, grosor delgado y estructura estable.
1.2 IC utiliza ST7567. No hay biblioteca de fuentes en el chip, y el programador compila su propia biblioteca de fuentes.
1.3 Bajo consumo de energía, modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA y corriente de retroiluminación dentro de 60mA.
1.4 Las retroiluminaciones LED A y K son placas PCB, y A y K necesitan ser alimentadas por separado con 2.9V~3.0V.
1.5 Características del producto:
●La RAM de datos de pantalla incorporada es de 64x128 bits.
●Solo se necesitan 2 condensadores para generar impulso.
●La relación de contraste se ajusta de profundo a superficial mediante el software.
●Una pantalla muestra 8 caracteres x 4 líneas (matriz de puntos 16x16).
●Imagen única ≦128x64 matriz de puntos. Comunicación de interfaz SPI de 4 hilos.
●Funciones ricas: La interfaz muestra encendido/apagado, positivo/invertido.

Presentación en Video

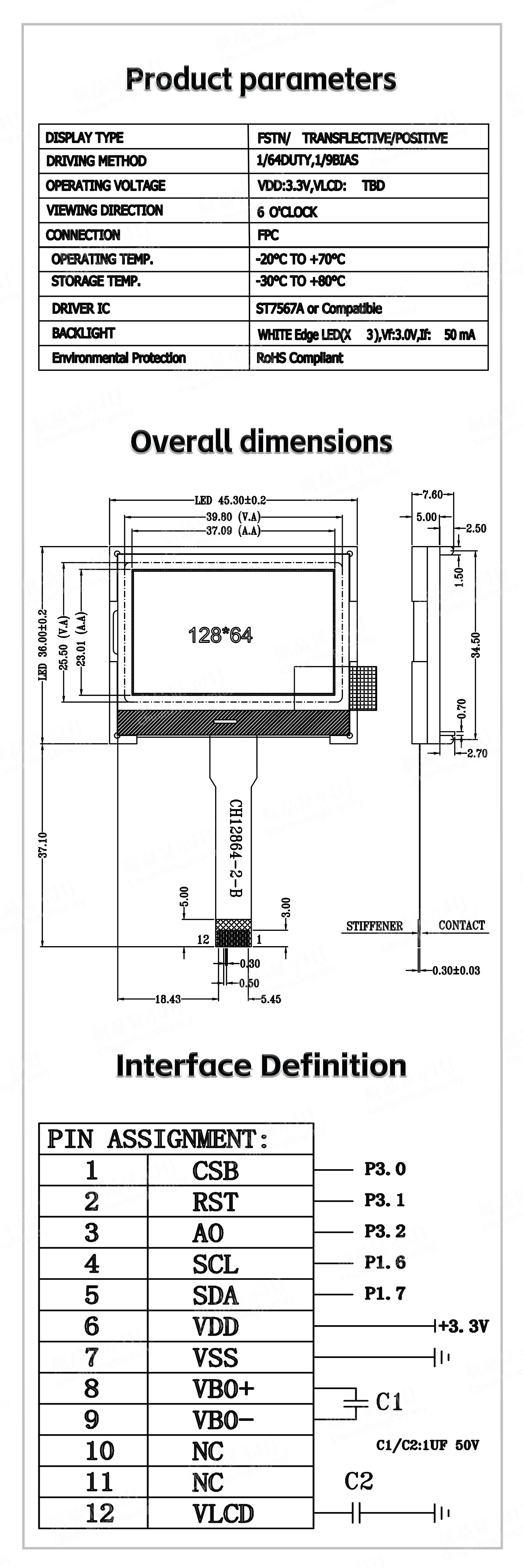

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12864-2-B-L
Resolución	128x64	tamaño de pantalla	1.7"

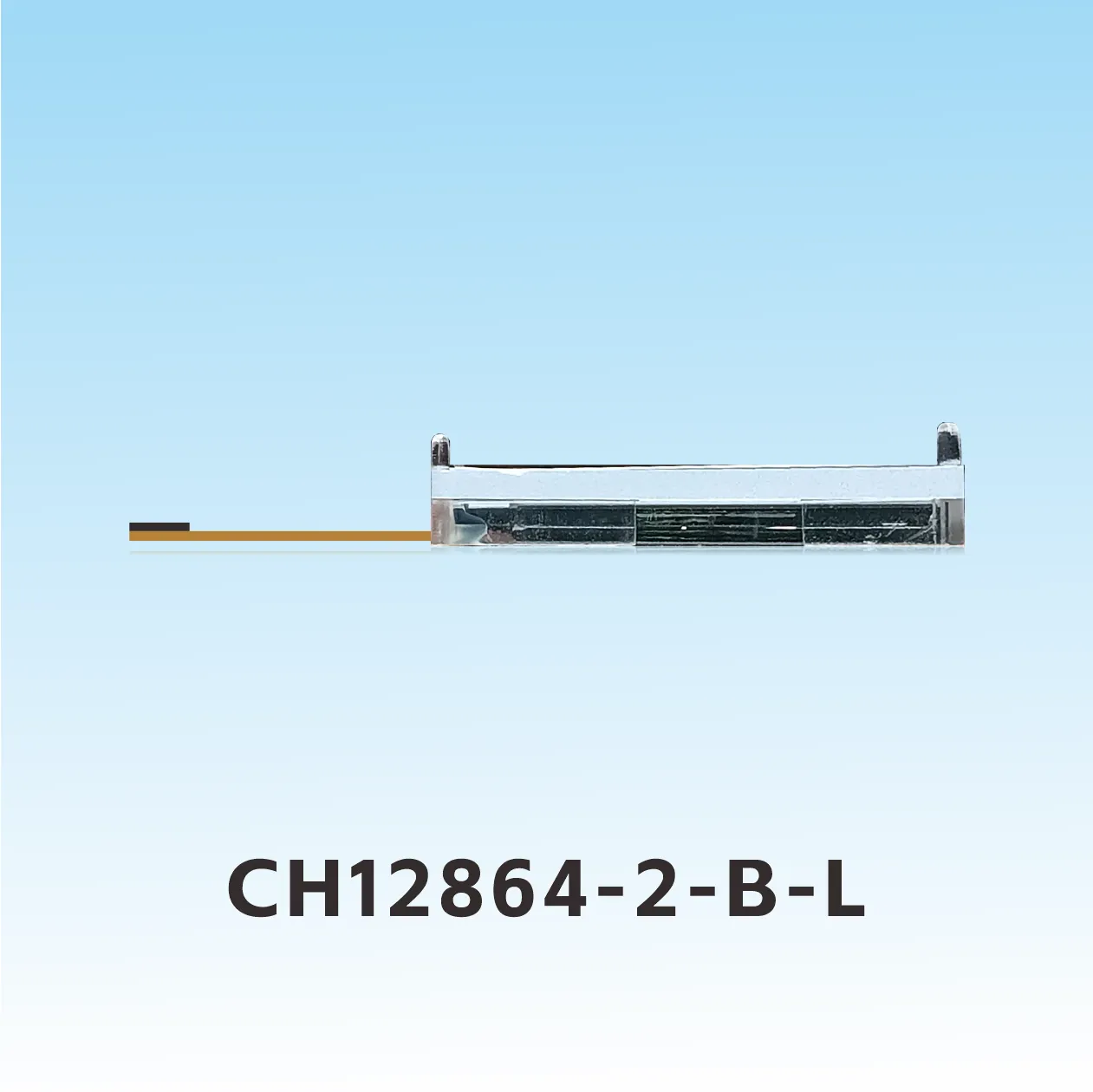

Dimensión externa (LWH)	45.30x36.00x7.60 mm	Área visible (L*W)	39.80x25.50mm
Área activa (L*W)	37.09x23.01mm	Tamaño del punto (mm)	0.26(L)x0.33(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty
Tipo de pantalla	FSTN	Driver IC	ST7567
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluir PCB?	NO
