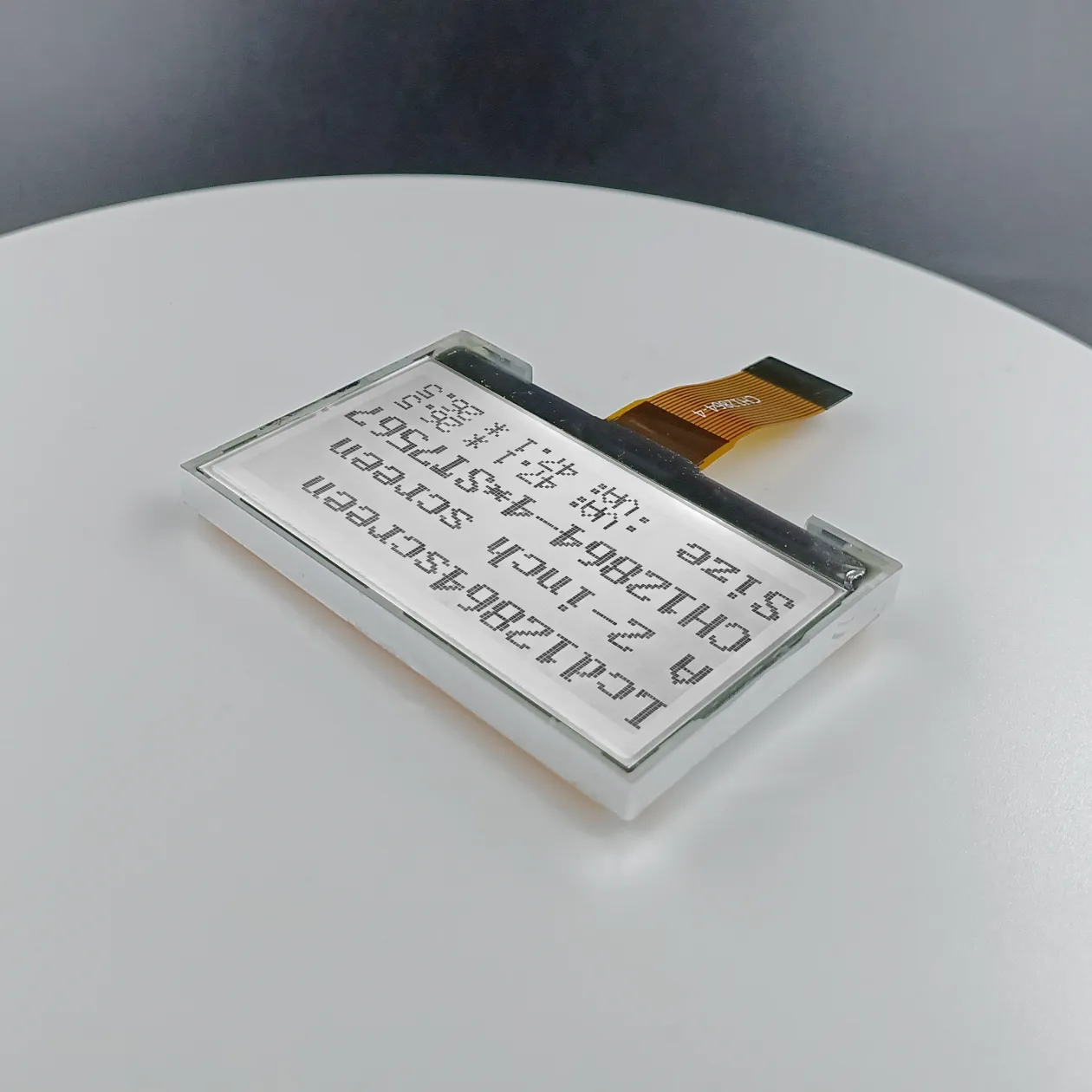

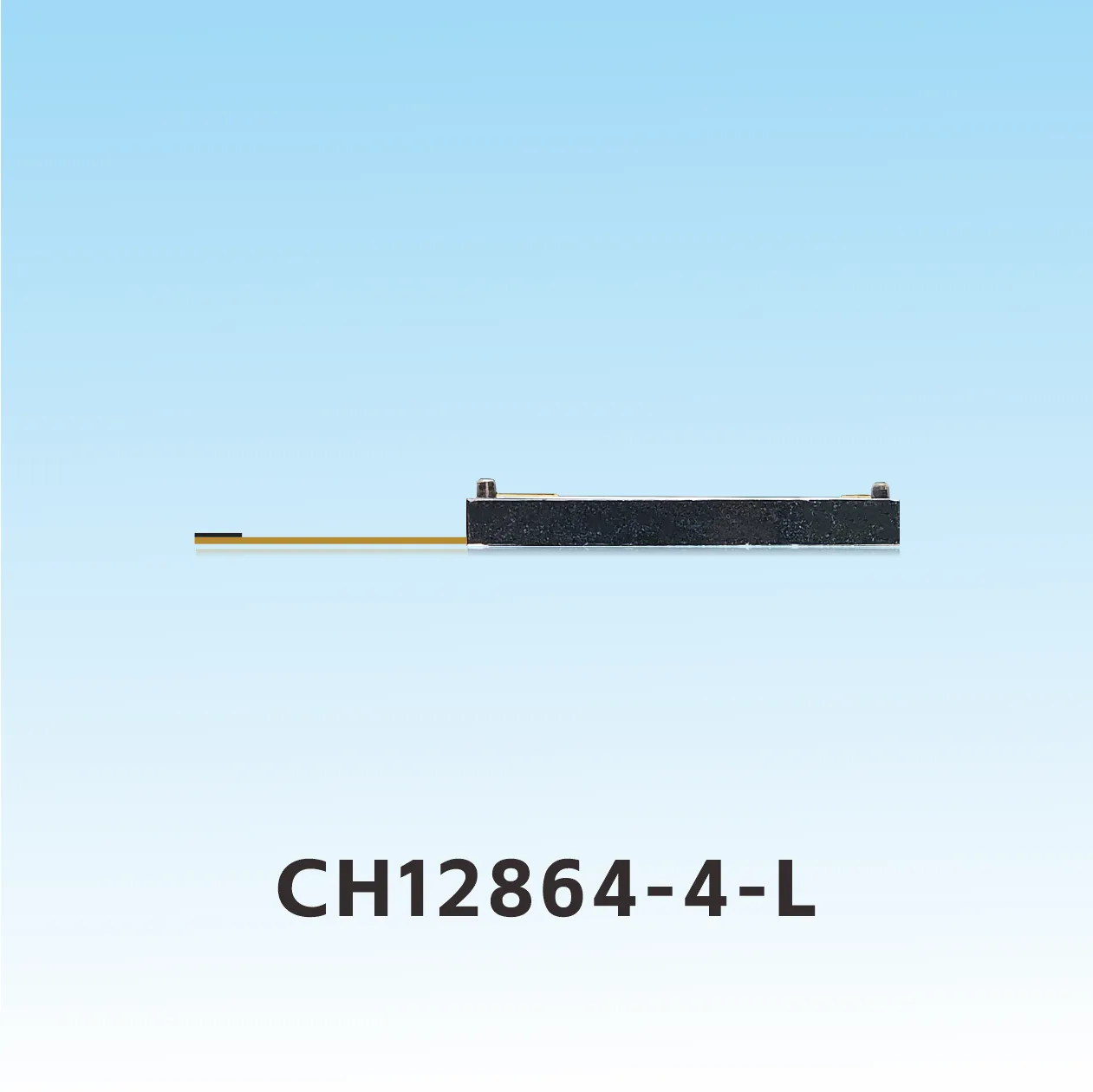

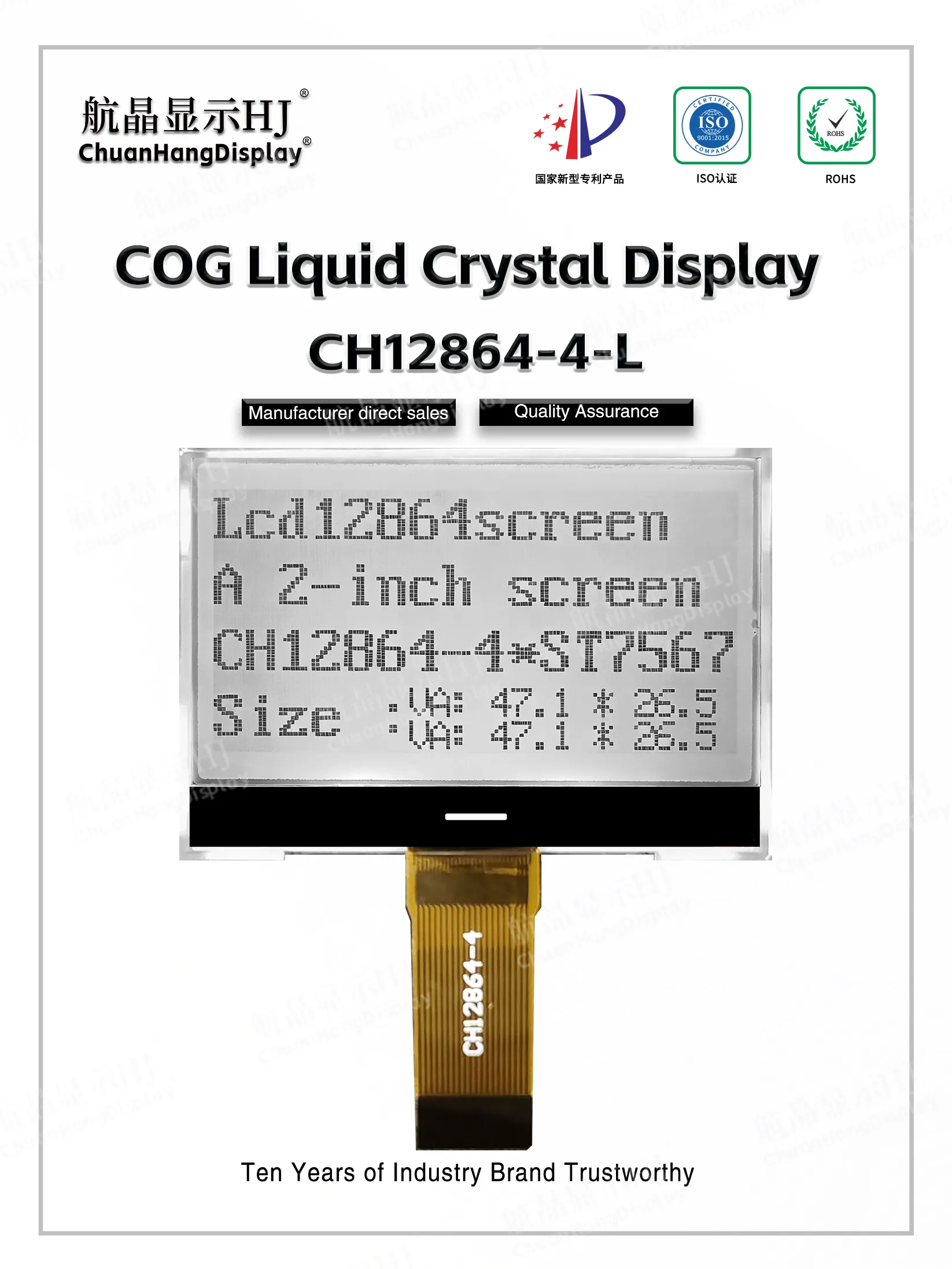

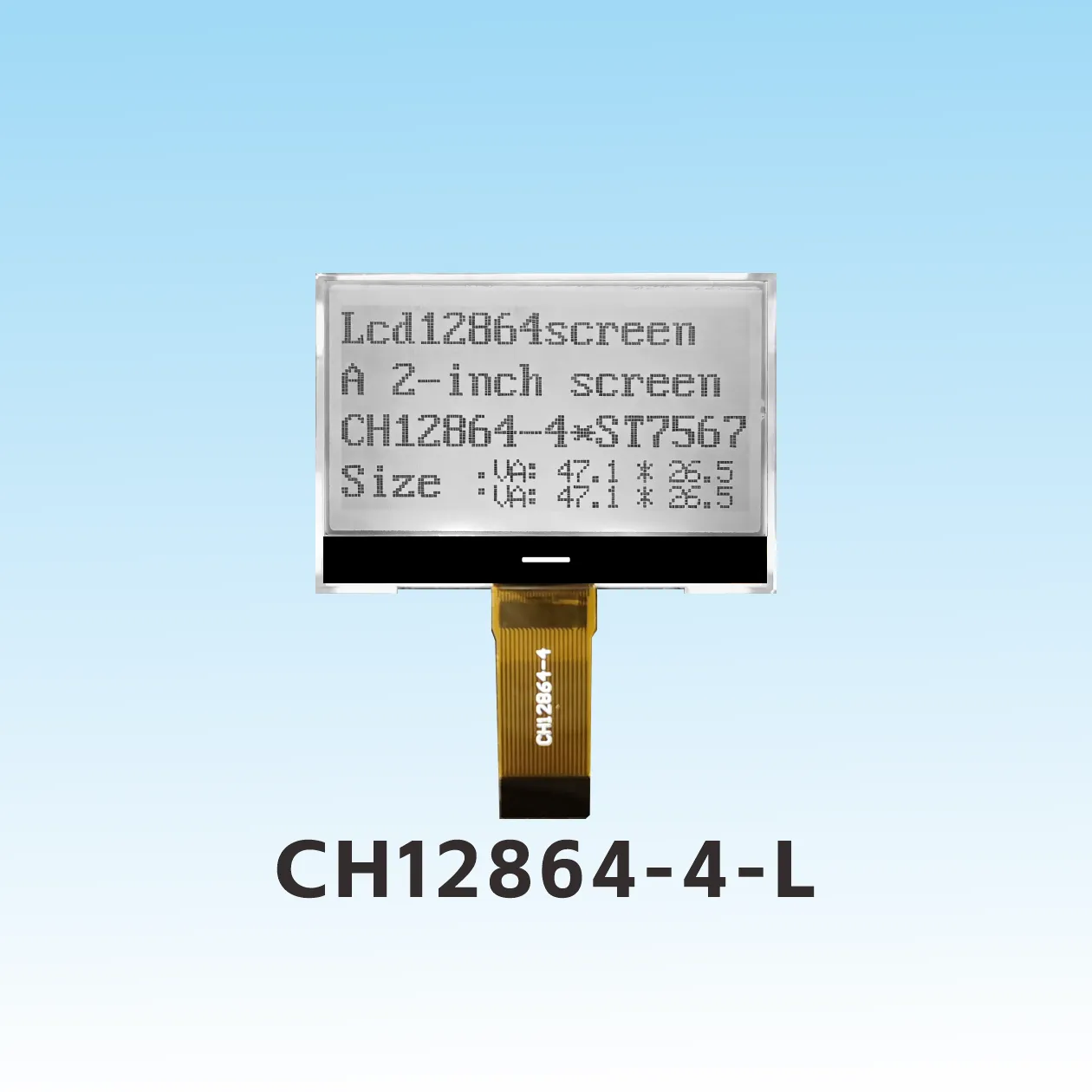

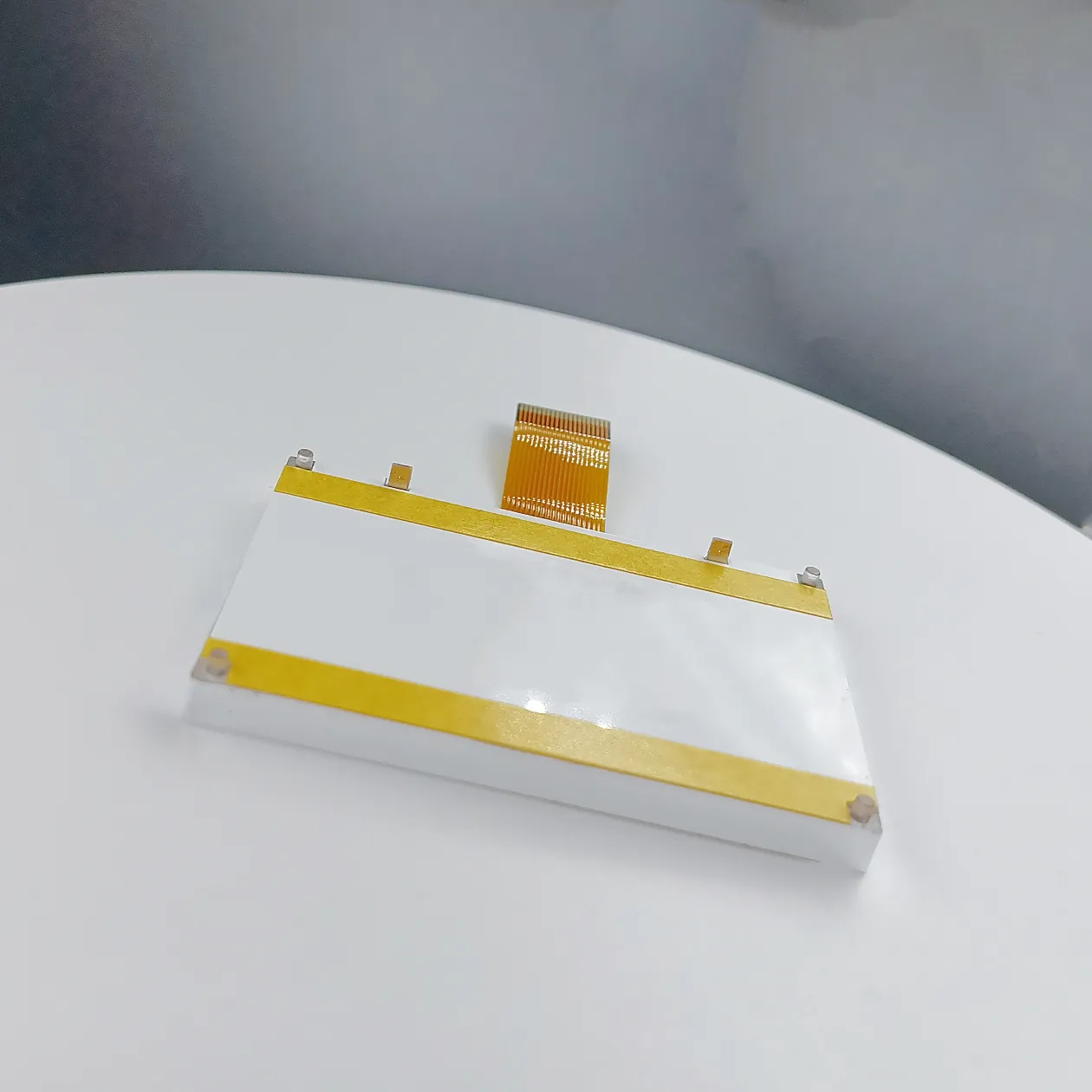

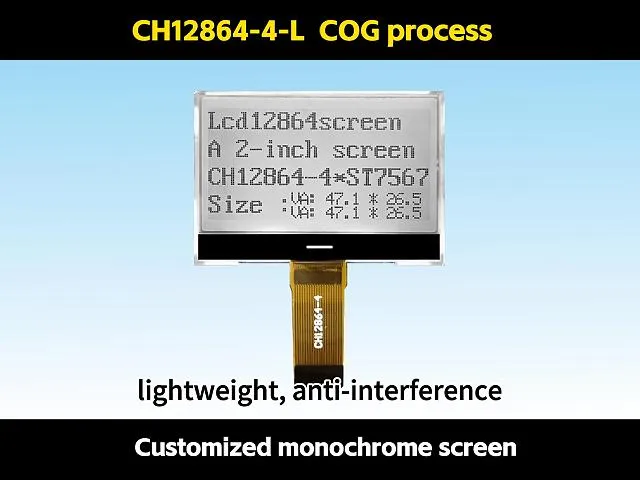

CH12864-4-L 12864 cog lcd

Descripción del Producto

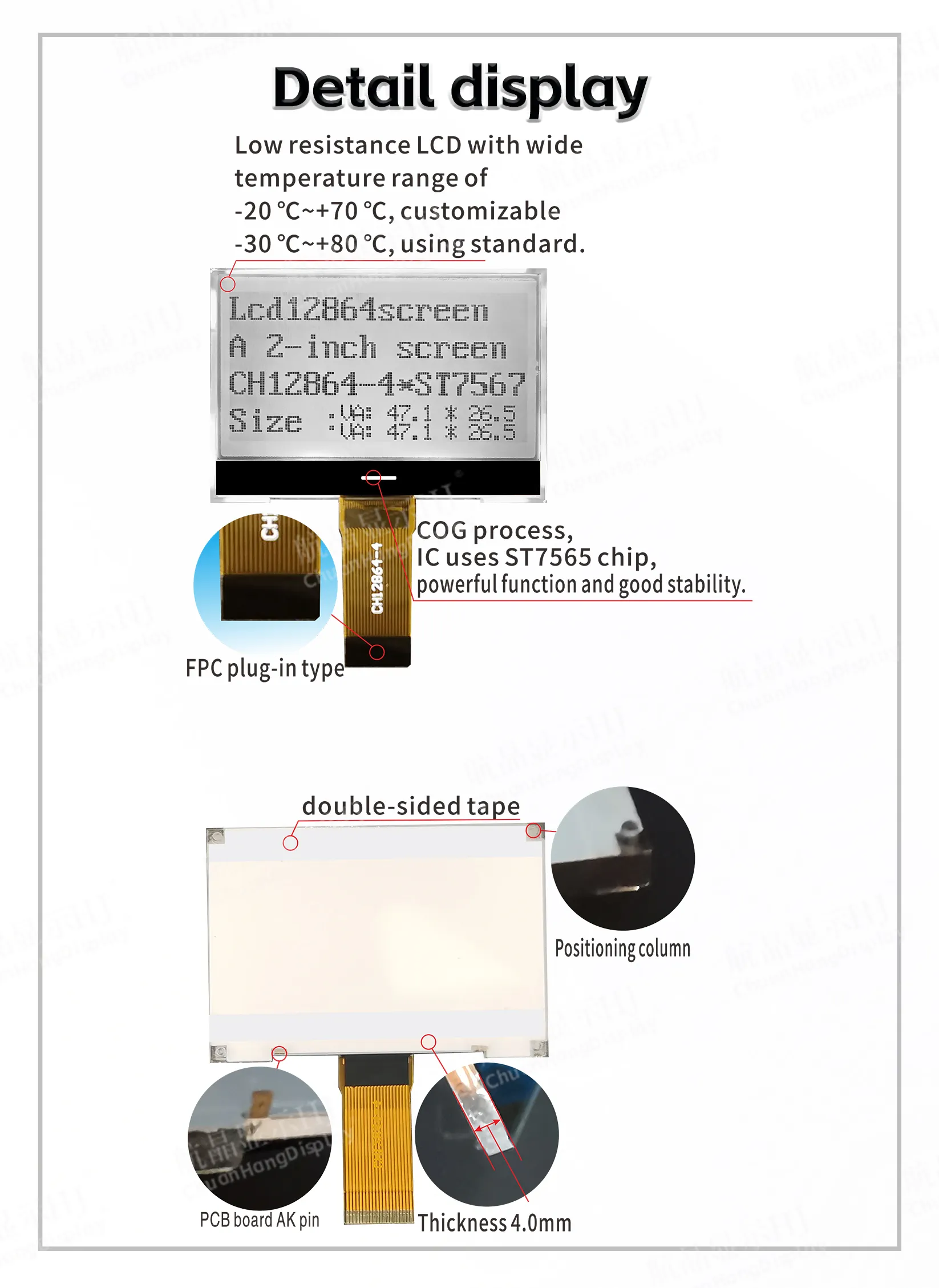

1.1 Proceso COG, cableado flexible FPC es una interfaz enchufable, el producto tiene retroiluminación, ha sido ensamblado, grosor delgado y estructura estable.
1.2 El IC utiliza ST7565, no hay biblioteca de fuentes en el chip, y el programador compila su propia biblioteca de fuentes.
1.3 Bajo consumo de energía, modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA, corriente de retroiluminación dentro de 60mA.
1.4 La retroiluminación LED A y K son placas PCB, y A y K necesitan ser alimentados por separado con 2.9V~3.0V.
1.5 Características del producto:
●La RAM de datos de visualización incorporada es de 64x128 bits.
●El condensador externo genera un aumento de voltaje.
●La relación de contraste se ajusta mediante el software.
●Una pantalla muestra 8 caracteres x 4 líneas (16x16 puntos).
●Imagen única ≦128x64 matriz de puntos. Comunicación de interfaz SPI de 4 hilos.
●Funciones ricas: La interfaz de visualización está encendida/apagada, positiva/inversa.

Presentación en Video

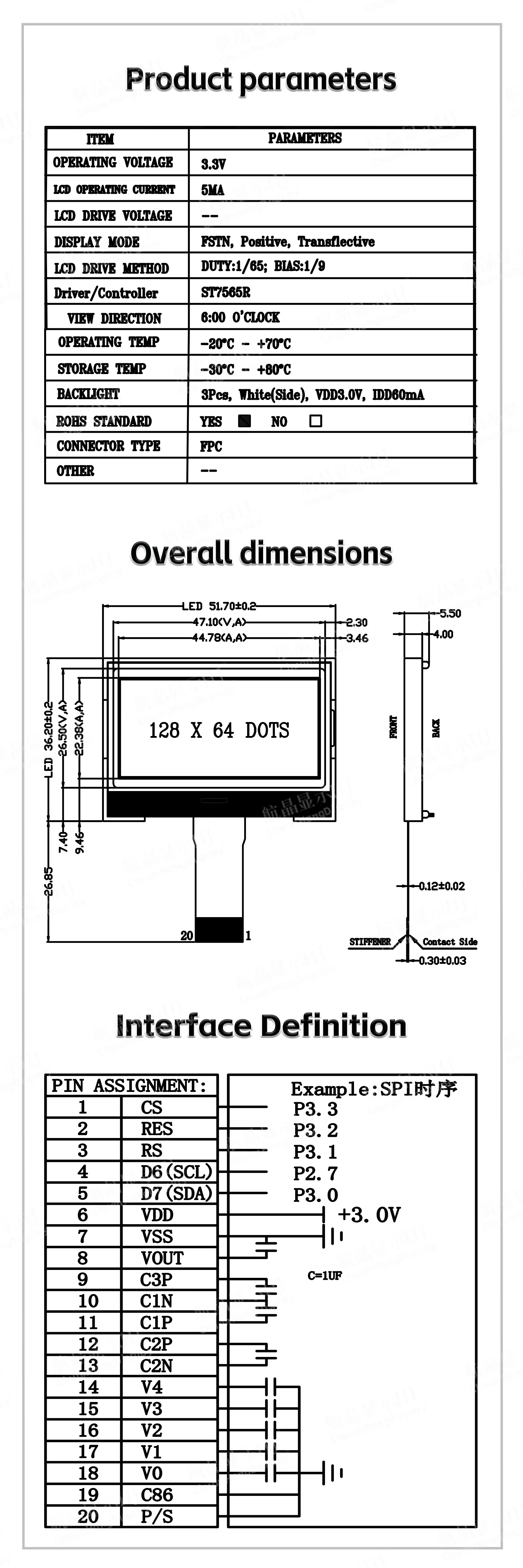

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12864-4-L
Resolución	128x64	tamaño de pantalla	1.97"
Dimensiones externas(LWH)	51.70x36.20x5.50 mm	Área visible(L*W)	47.10x26.50mm
Área activa(L*W)	44.78x22.38mm	Tamaño del punto (mm)	0.33(L)x0.33(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty
Tipo de pantalla	FSTN	Driver IC	ST7565
Temperatura de operación	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluir PCB?	Sí
