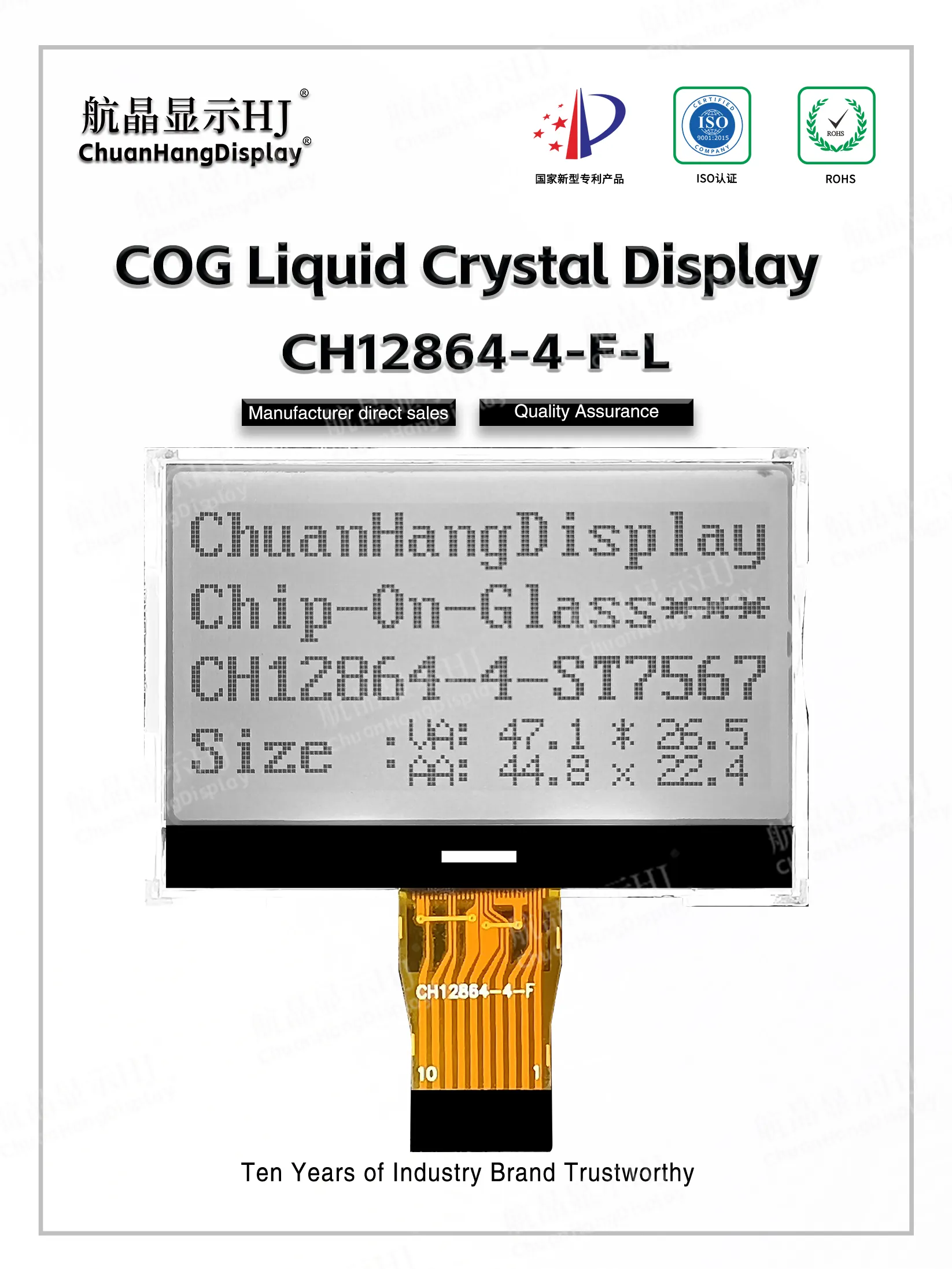

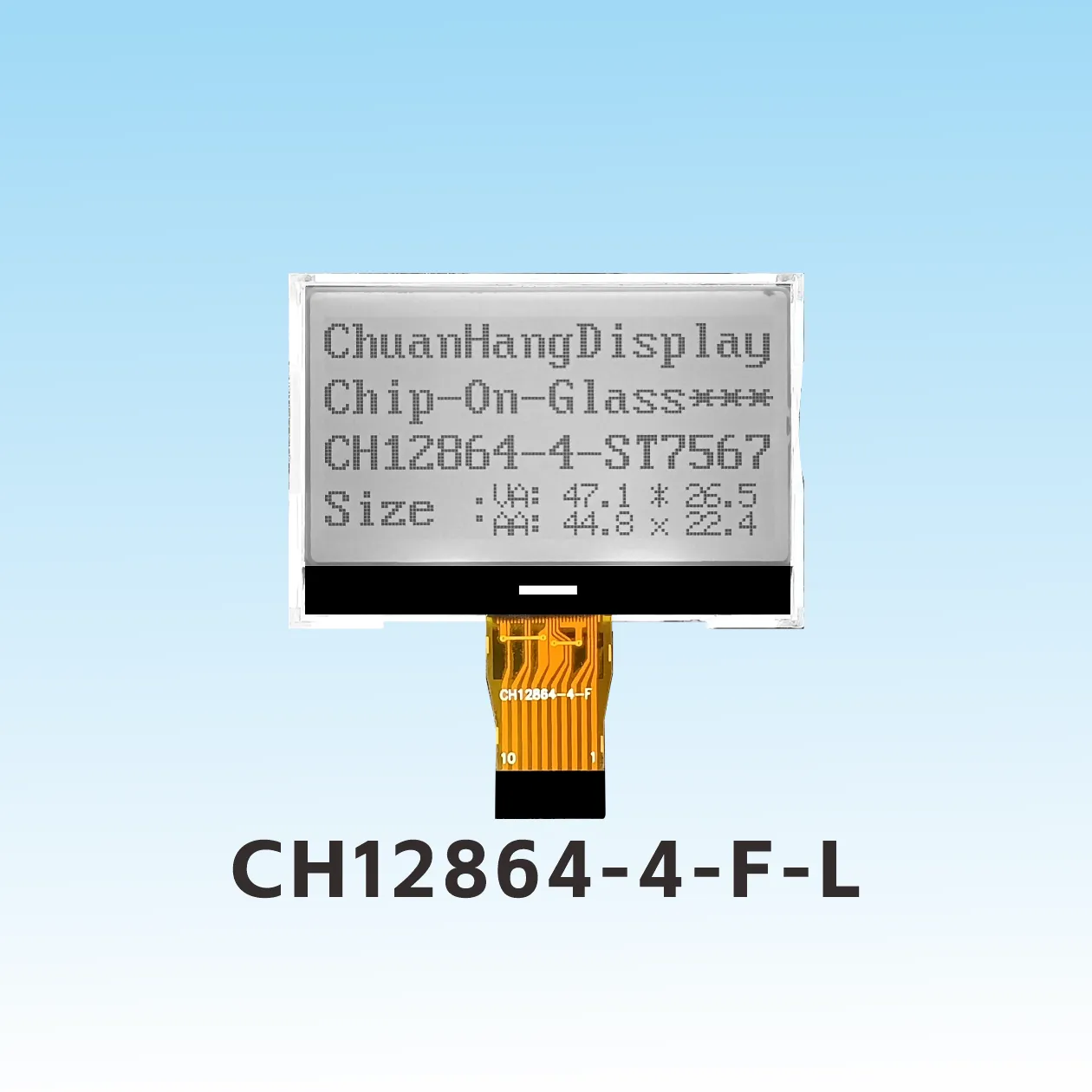

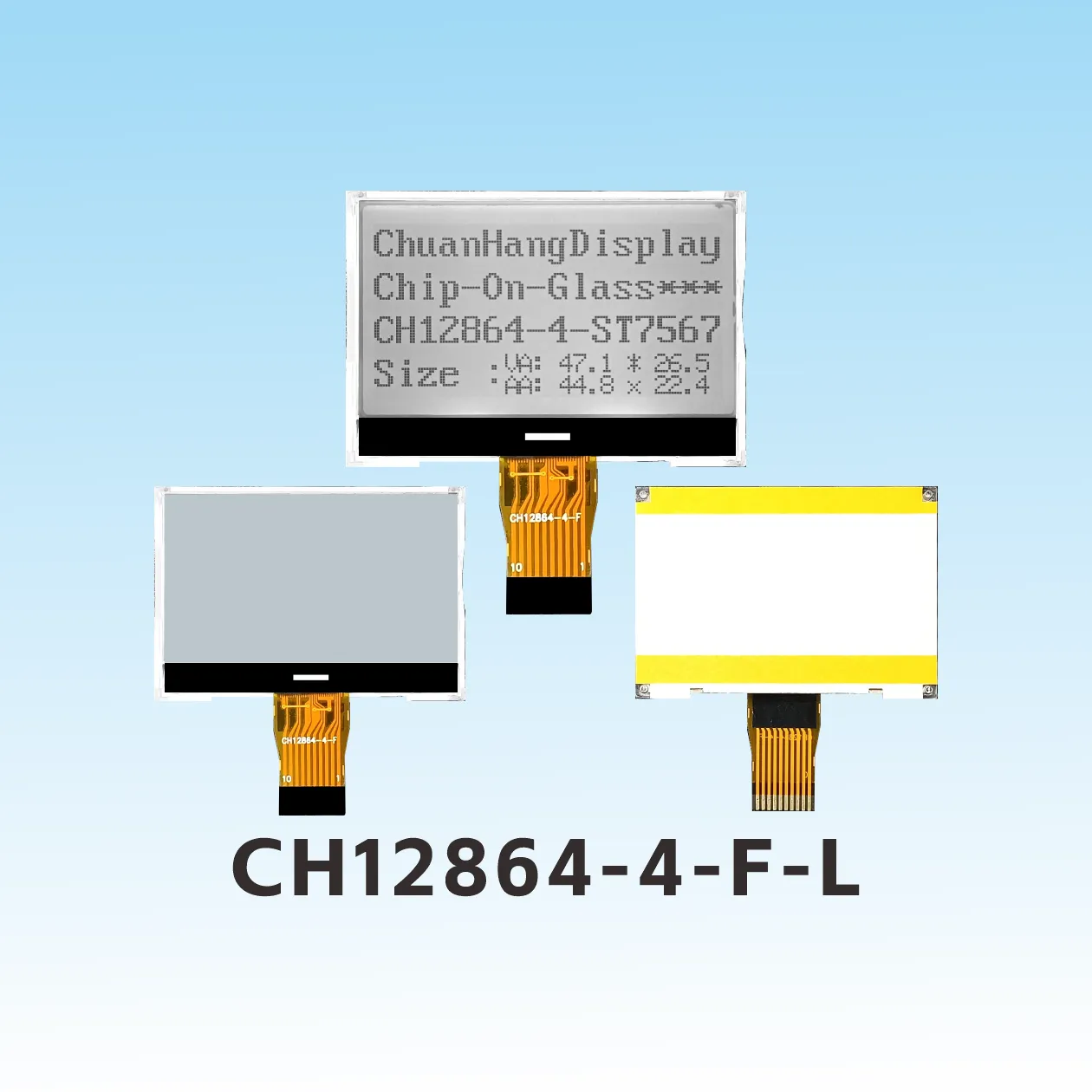

CH12864-4-F-L

Descripción del Producto

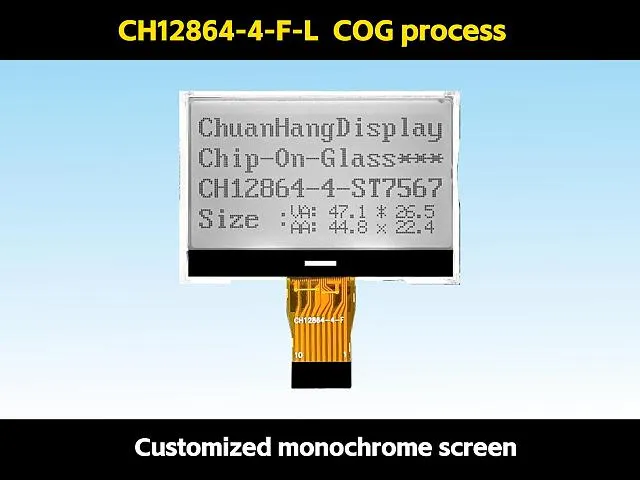

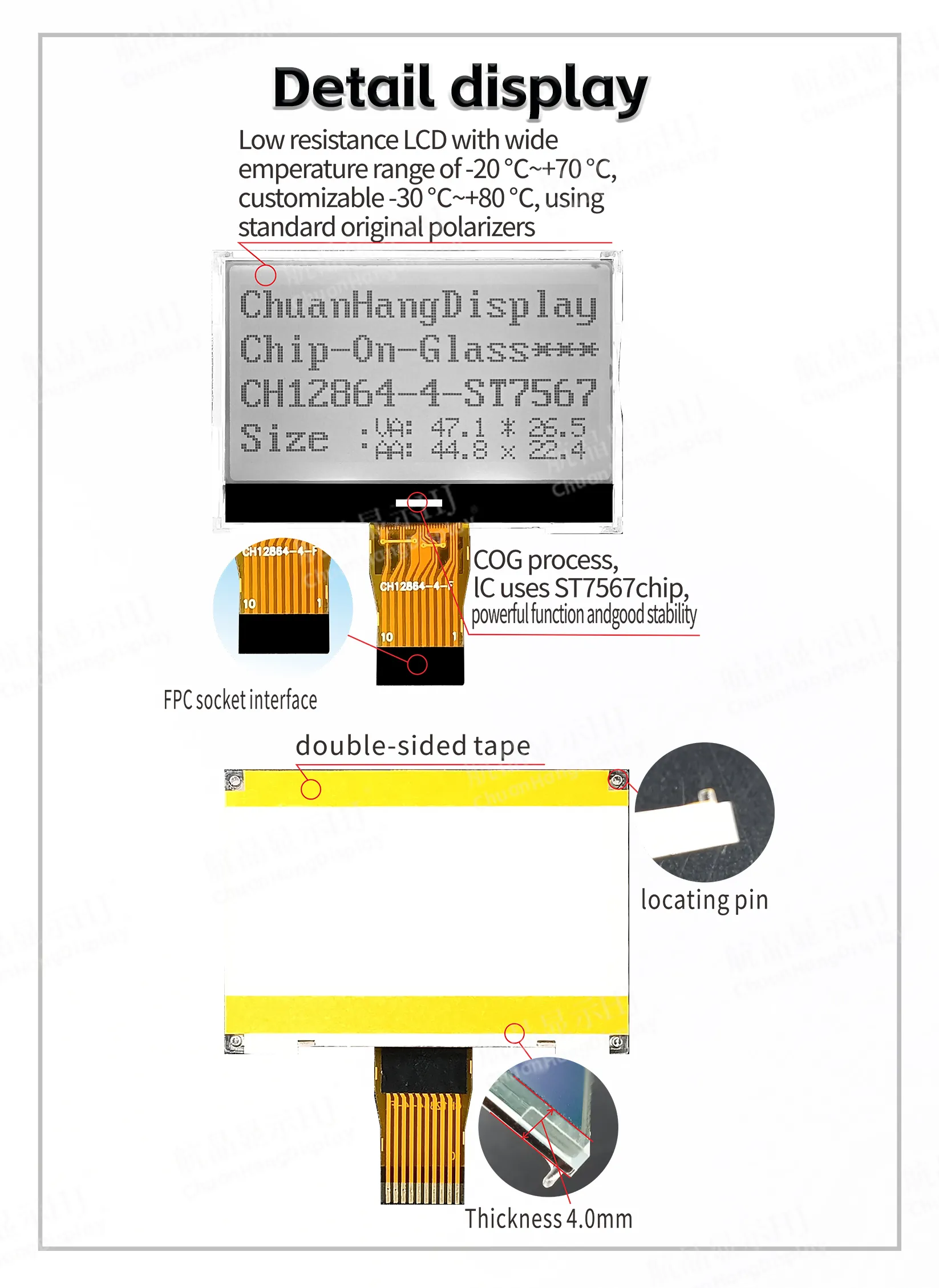

1.1 Proceso COG, la línea flexible FPC es la interfaz de conexión, el producto tiene retroiluminación, ya ha sido ensamblado, grosor delgado y estructura estable.
1.2 El IC utiliza ST7567, no hay biblioteca de palabras en el chip, y el programador compila su propia biblioteca de palabras.
1.3 Bajo consumo de energía, modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA, corriente de retroiluminación dentro de 60mA.
1.4 Las retroiluminaciones LED A y K son cableado FPC, y A y K necesitan ser alimentados por separado con 2.9V~3.0V.
1.5 Características del producto:
●La RAM de datos de pantalla incorporada es de 64x128 bits.
●El capacitor externo genera un aumento de voltaje.
●El contraste se ajusta mediante el software.
●Una pantalla muestra 8 caracteres x 4 líneas (matriz de puntos 16x16).
●Imagen única ≤128x64 matriz de puntos. Comunicación de interfaz SPI de 4 cables.
●Funciones ricas: La interfaz de pantalla se enciende/apaga, pantalla positiva/negativa.

Presentación en Video

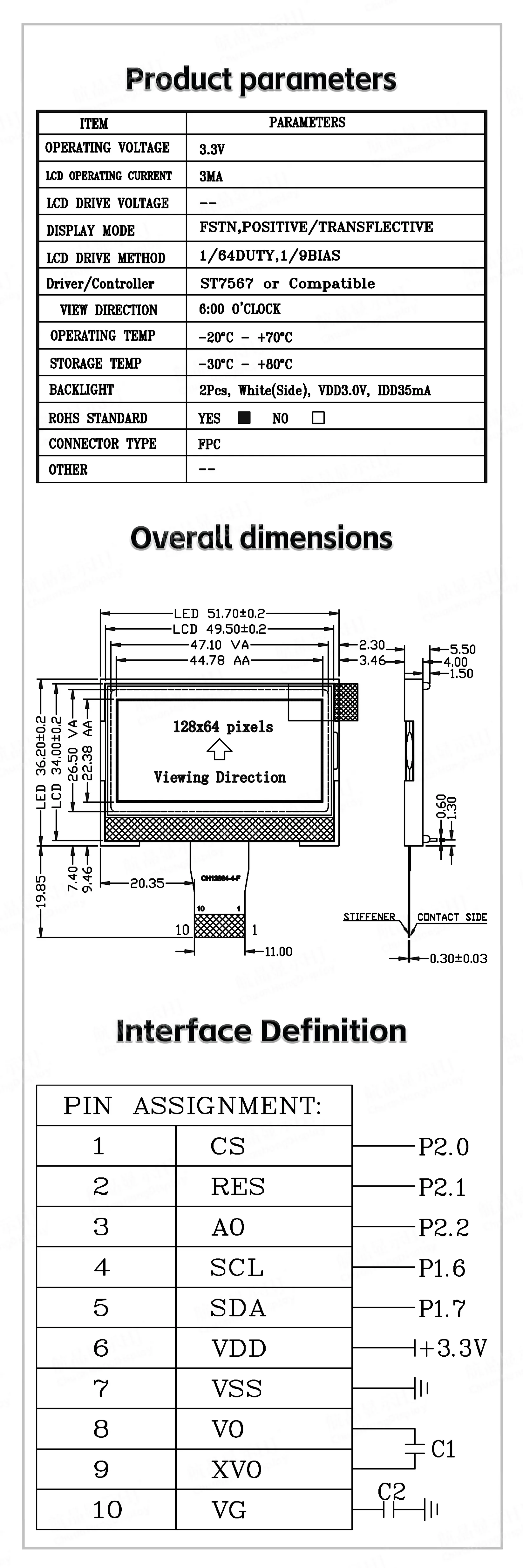

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12864-4-F-L
Resolución	128x64	tamaño de pantalla
Dimensión exterior (LWH)	51.70x36.20x5.50mm	Área visible (L*W)	47.10x26.50mm
Área activa (L*W)	44.78x22.38mm	Tamaño de punto (mm)	0.33(L)x0.33(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty
Tipo de pantalla	FSTN	IC controlador	ST7567
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		Si trae PCB	NO
