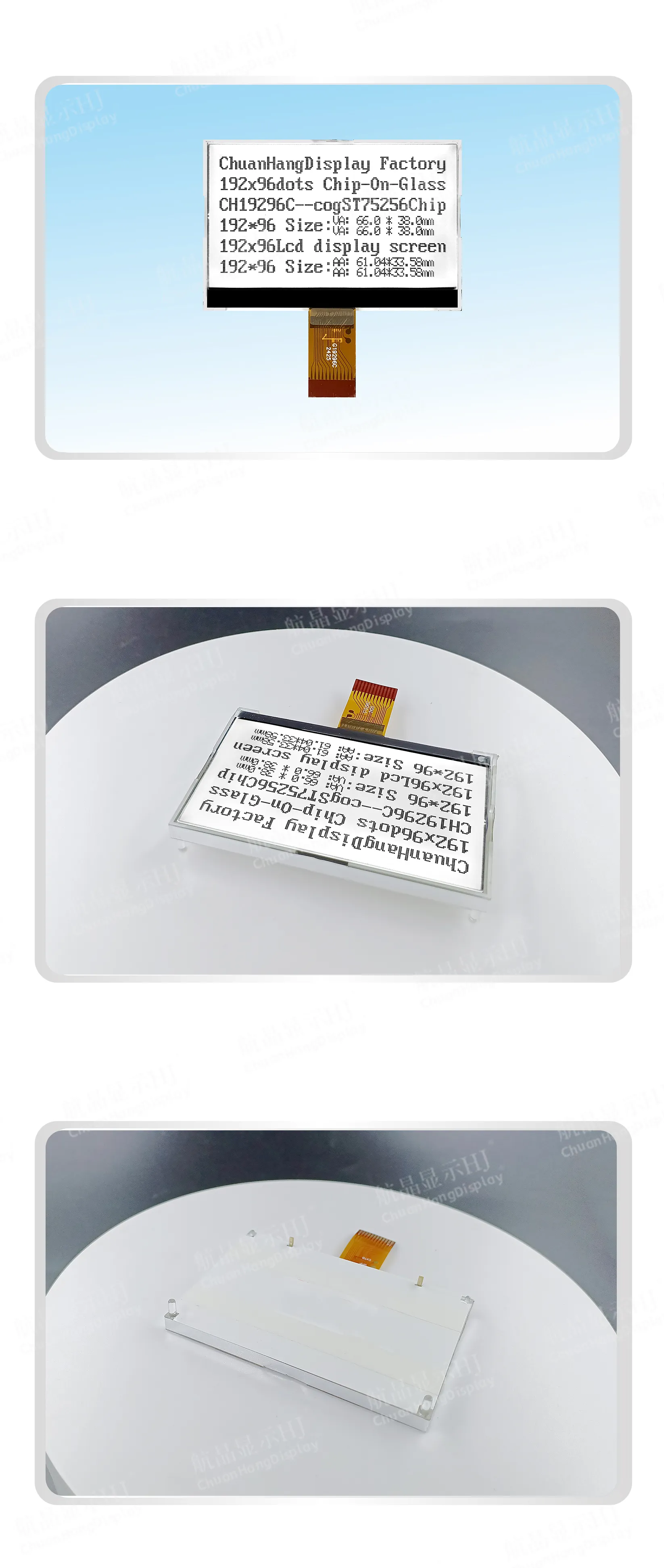

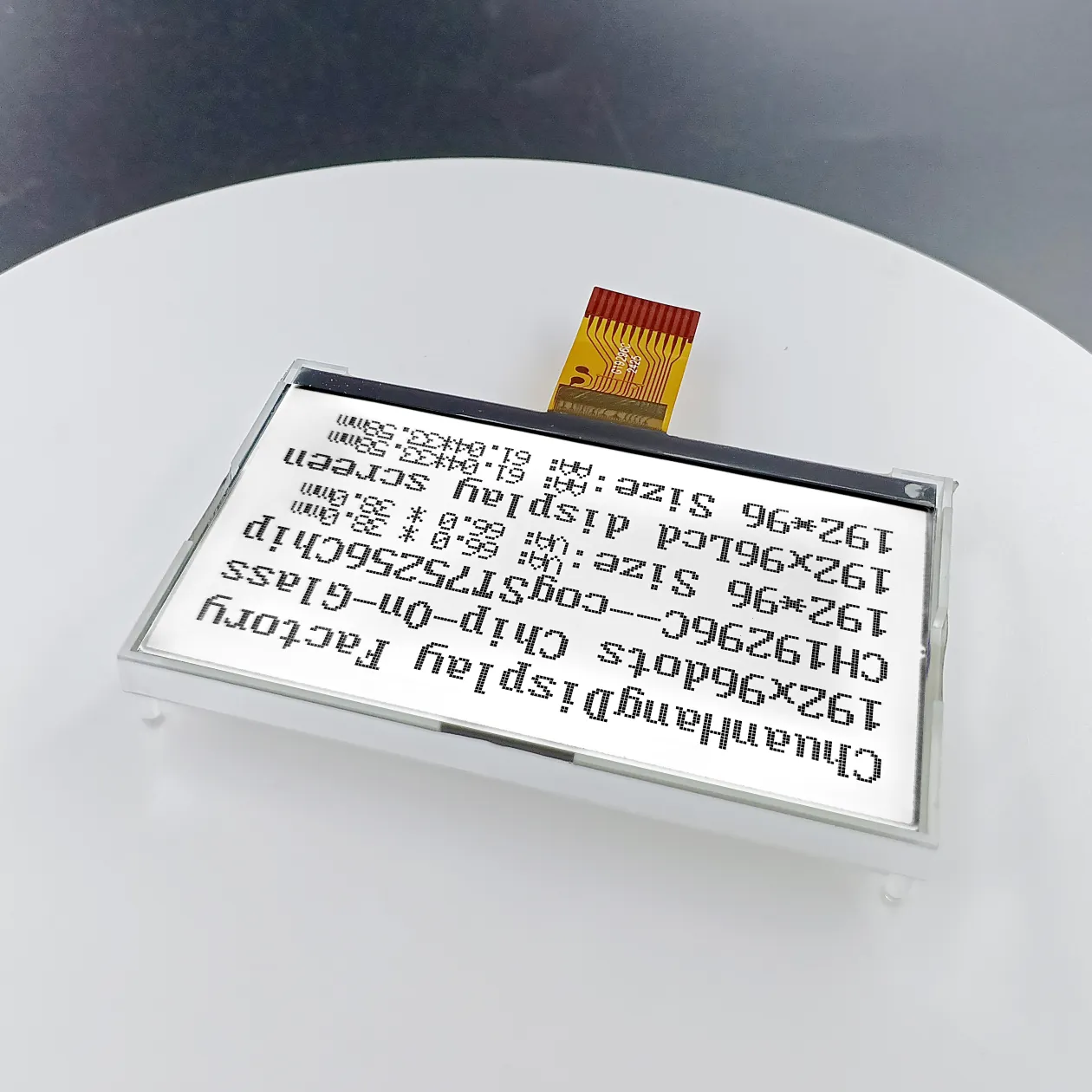

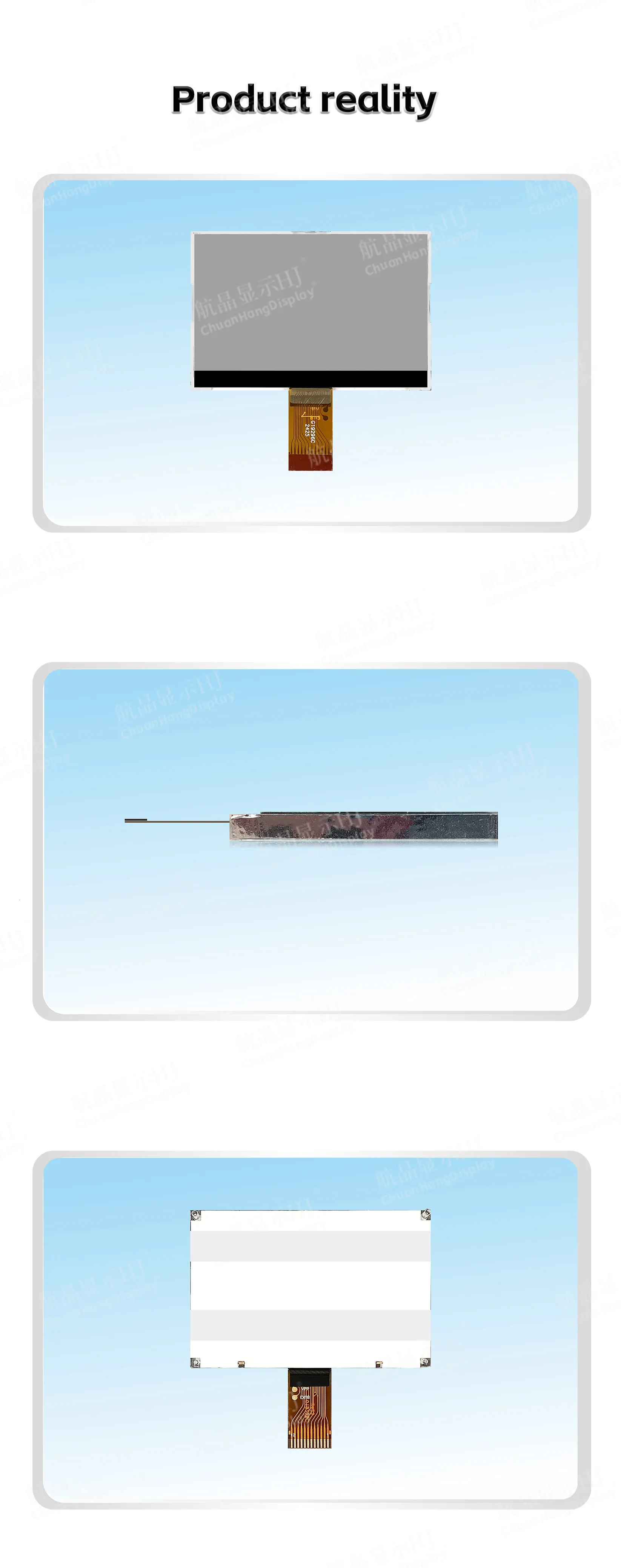

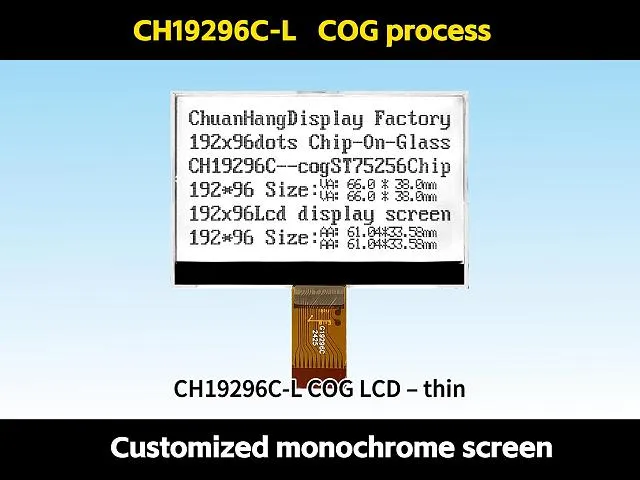

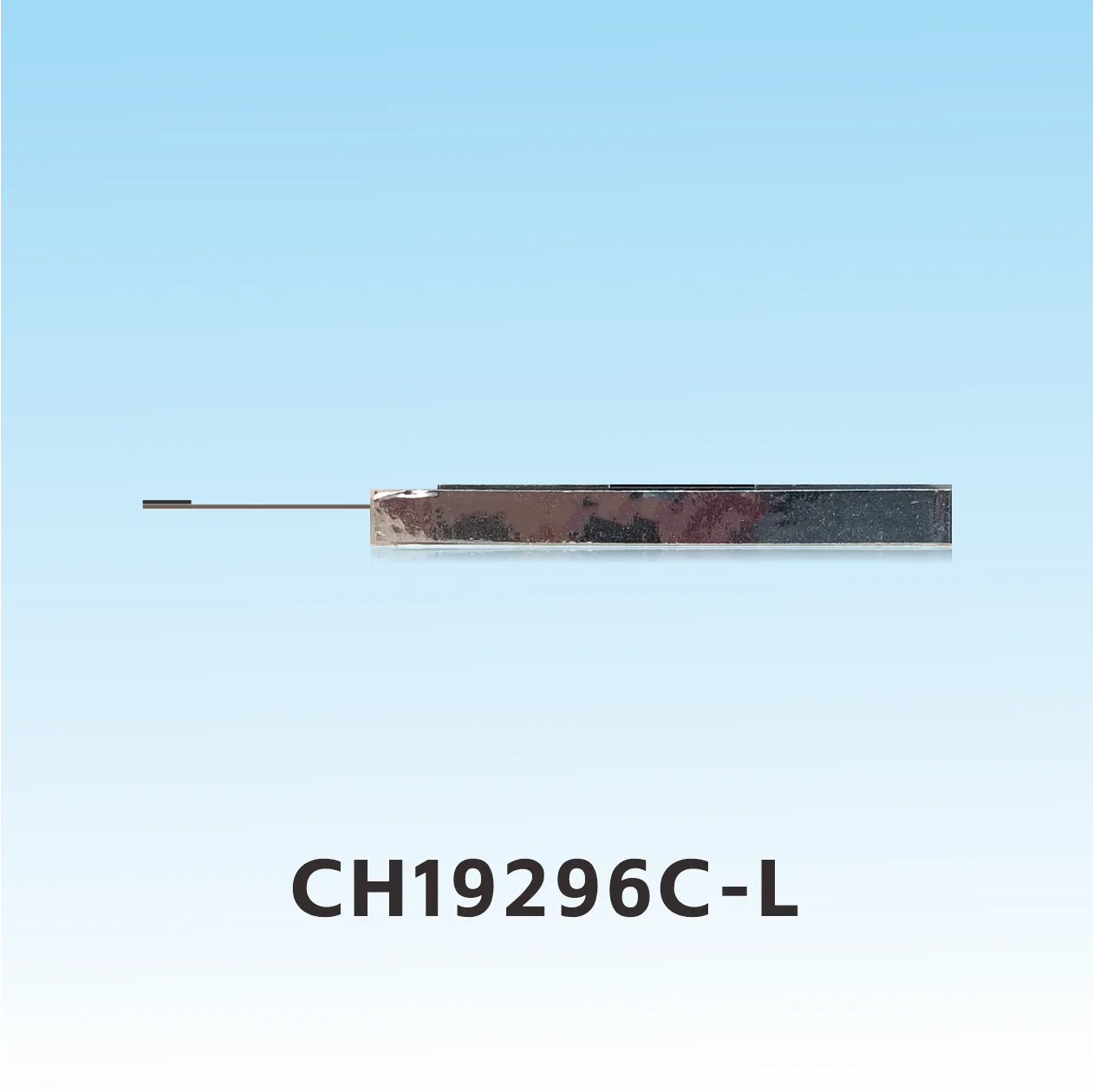

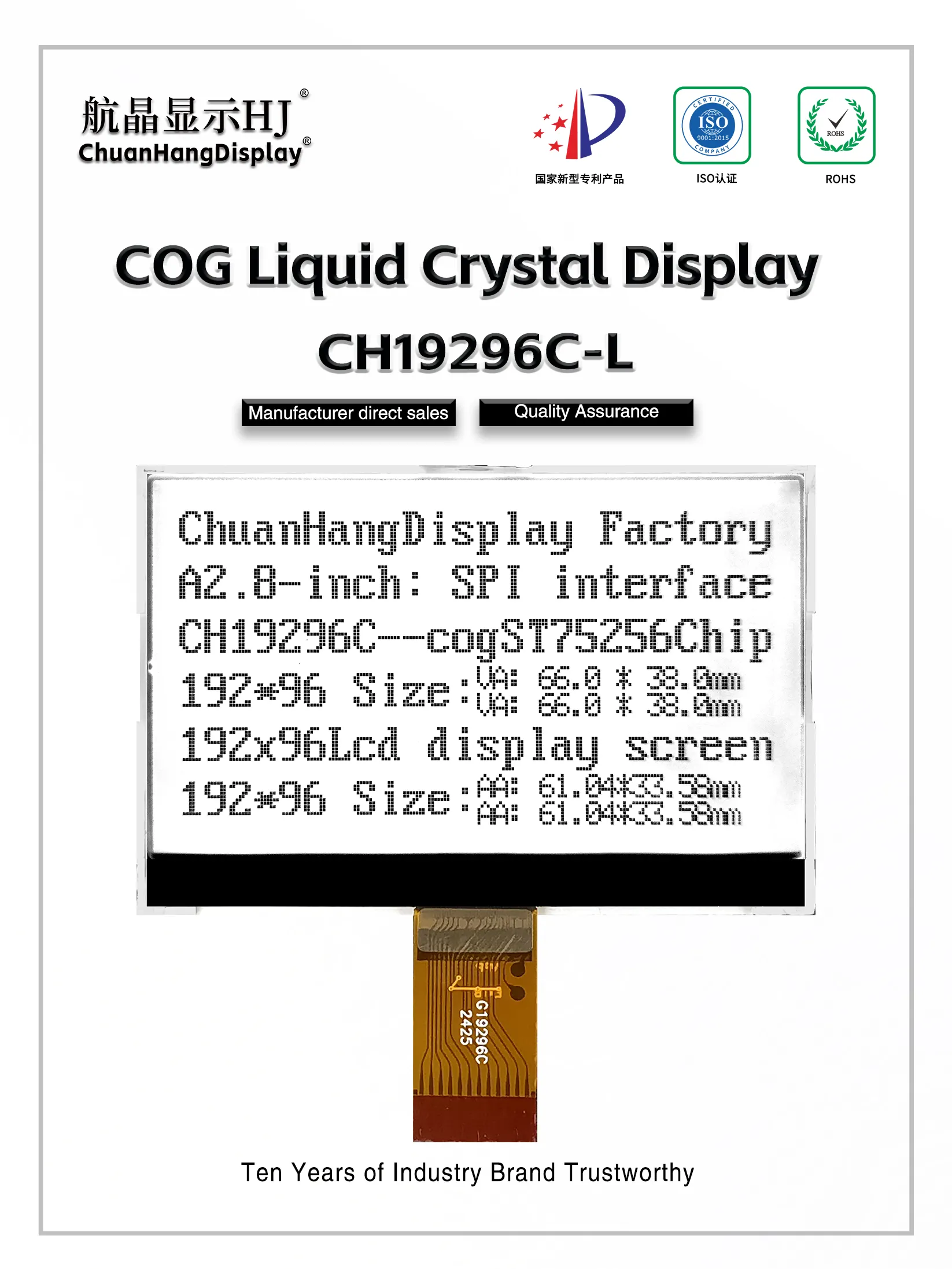

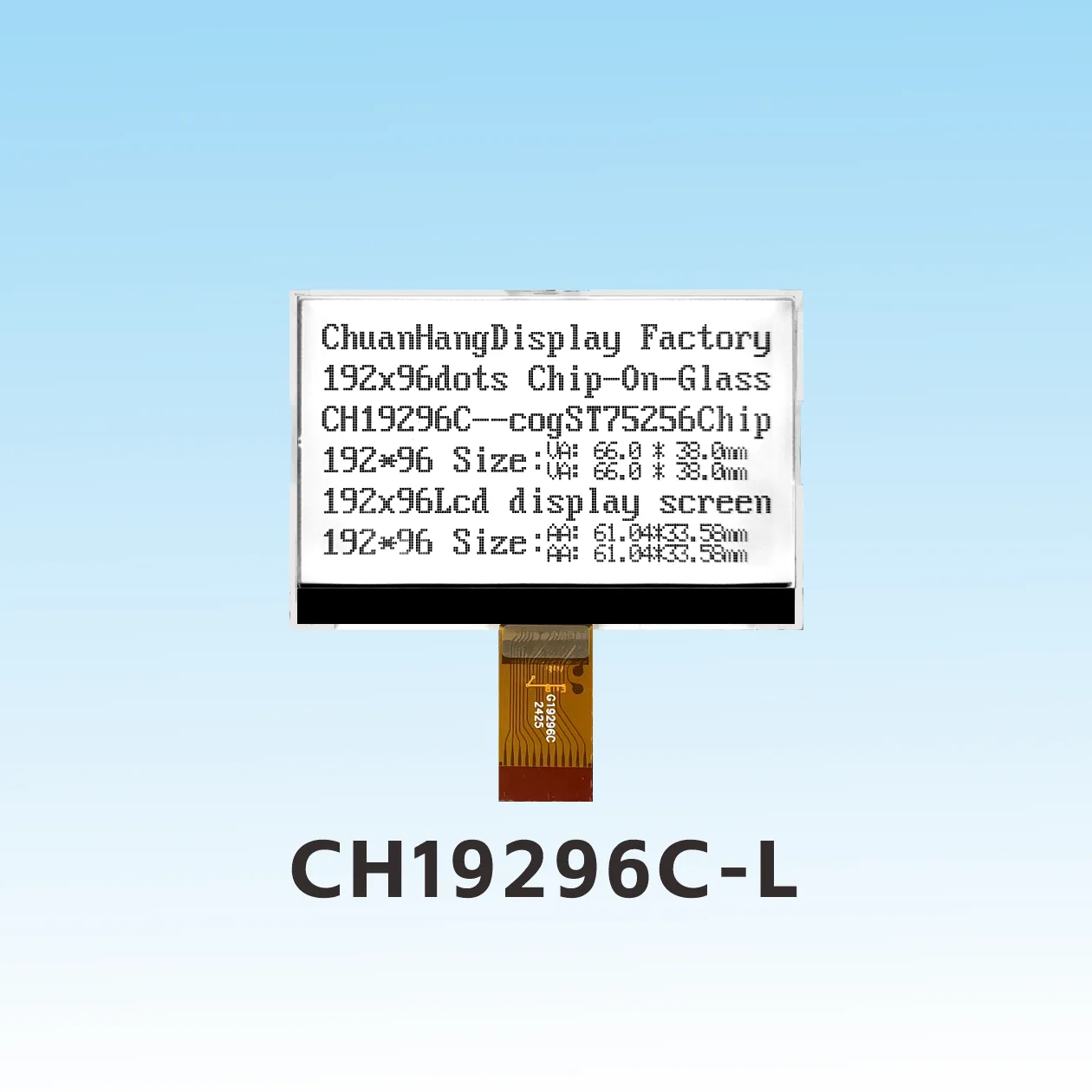

CH19296C-L 192x96 Pantalla Gráfica de Cristal Líquido

CH19296C-L 192x96 Pantalla Gráfica de Cristal Líquido

Descripción del Producto

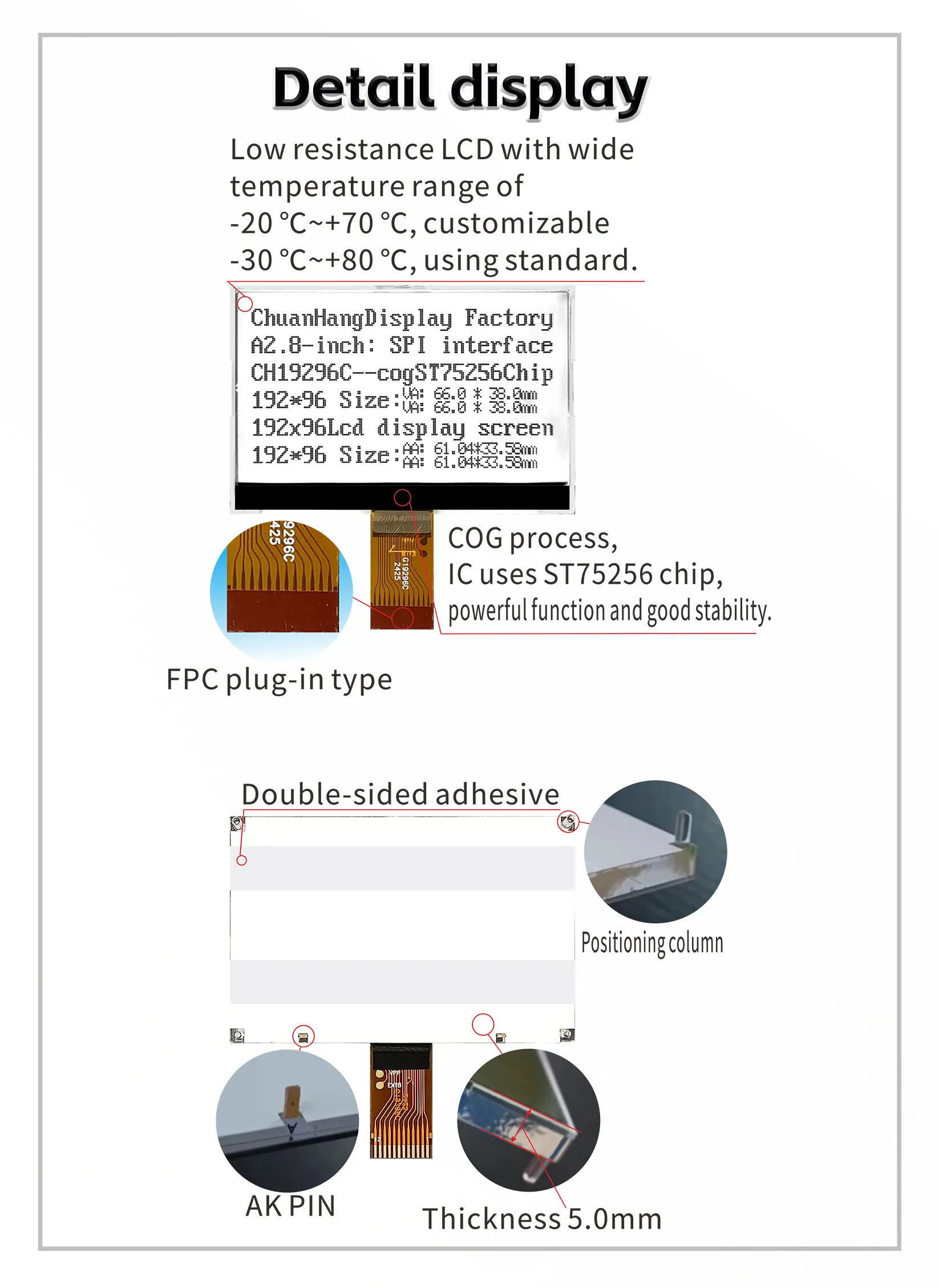

1.1 Proceso C0G, enchufe FPC, producto con retroiluminación, grosor delgado, estructura estable.
1.2 El IC utiliza st75256, no hay biblioteca de fuentes en el chip, y el programador compila la biblioteca de fuentes por sí mismo.
1.3 Bajo consumo de energía, solo modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 3mA, corriente de retroiluminación dentro de 100mA.

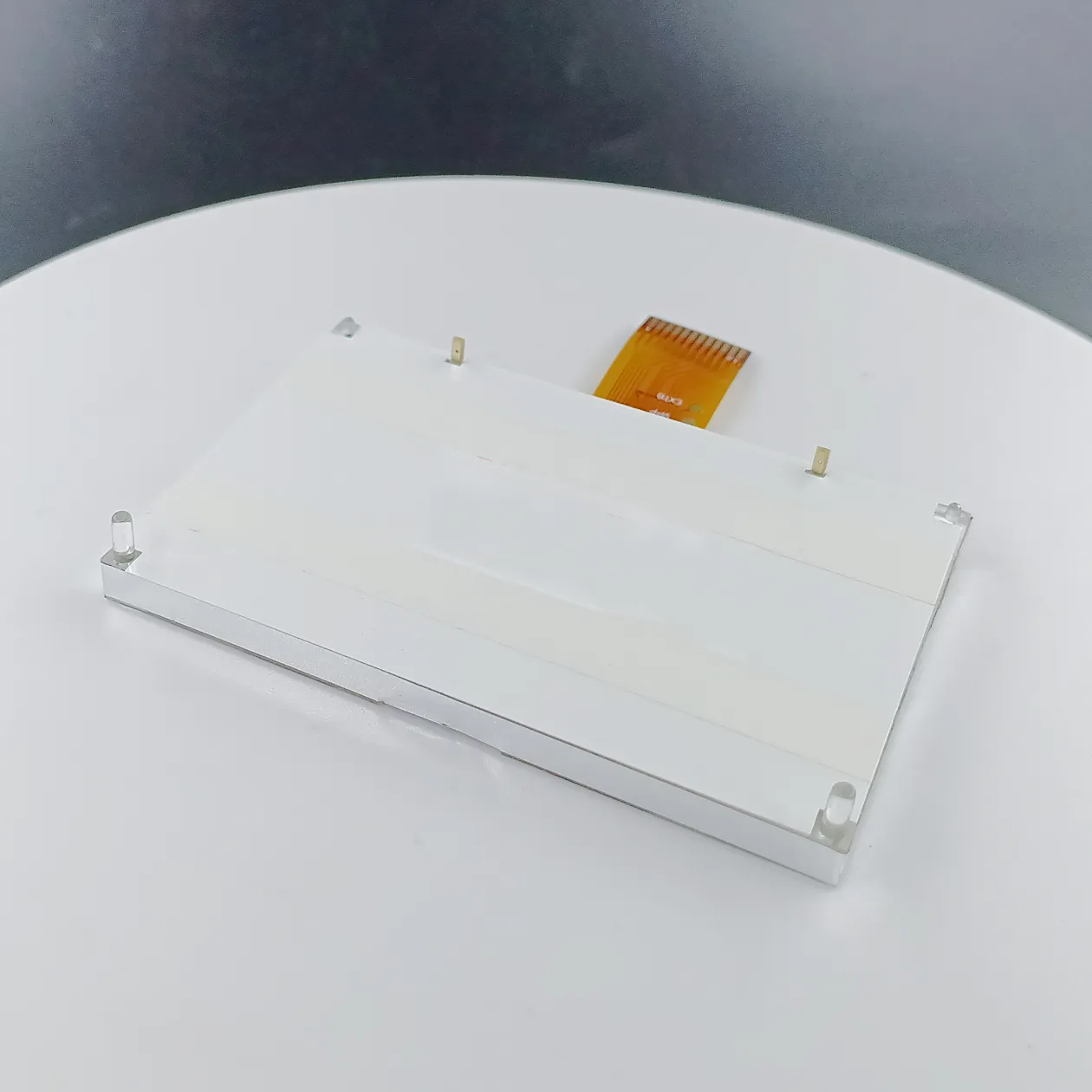

1.4 La retroiluminación LED A y K se alimentan por separado para la placa PCB y necesitan ser soldadas en la placa PCB.
1.5 Características del producto
●La RAM de datos de pantalla incorporada es de 96x192 bits.
●El circuito de refuerzo solo necesita 3 condensadores de 1uf.
●El contraste se ajusta por software.
●Una pantalla muestra 12 caracteres x 6 líneas (matriz de puntos 16x16).
●Una sola imagen ≦ matriz de puntos 192x96. Interfaz SPI de 4 hilos.
●Funciones ricas: pantalla de 4 niveles de gris, encendido/apagado de la pantalla de la interfaz, pantalla positiva/inversa, leer/modificar/escribir.

Presentación en Video

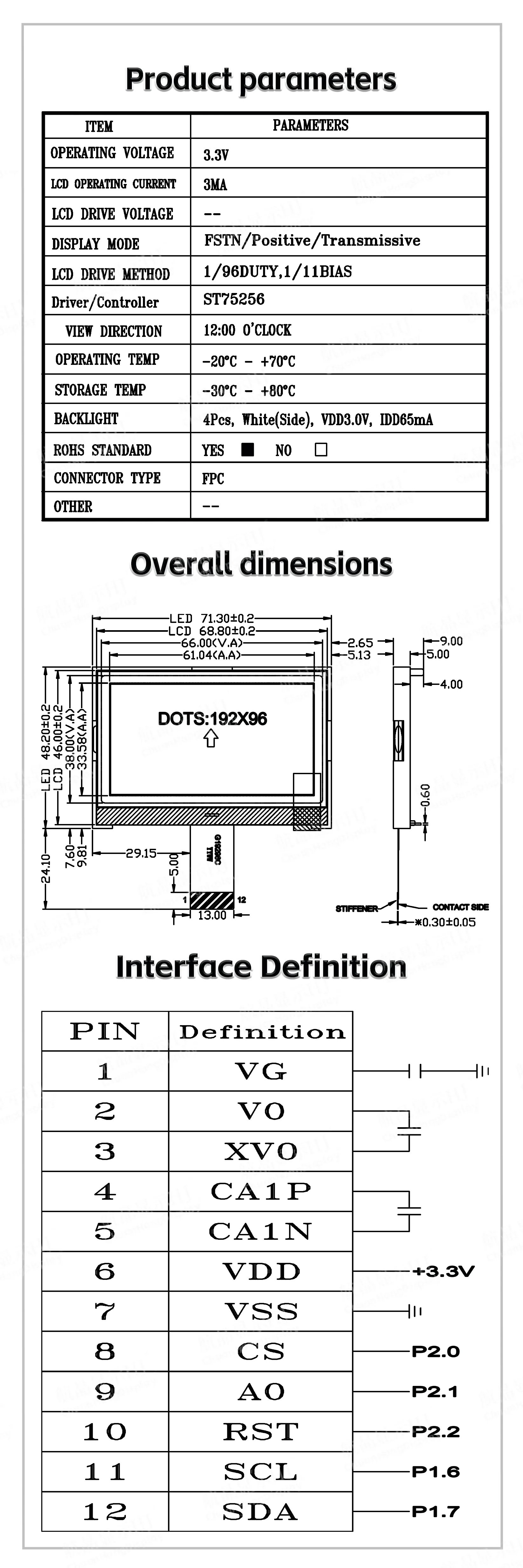

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH19296C-L
Resolución	192x96	tamaño de pantalla	2.74"
Dimensión exterior(LWH)	71.3x48.2x9.0 mm	Área visible(L*W)	66.0x38.0 mm
Área activa(L*W)	61.04x33.58 mm	Tamaño del punto (mm)	0.30(L)x0.33(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/96Duty
Tipo de pantalla	FSTN	Driver IC	ST75256
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Auto-producido
Bibliotecas de caracteres		¿Traer PCB?	NO
