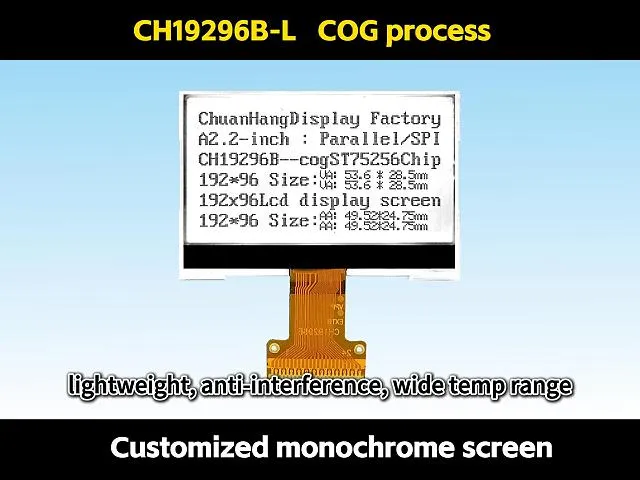

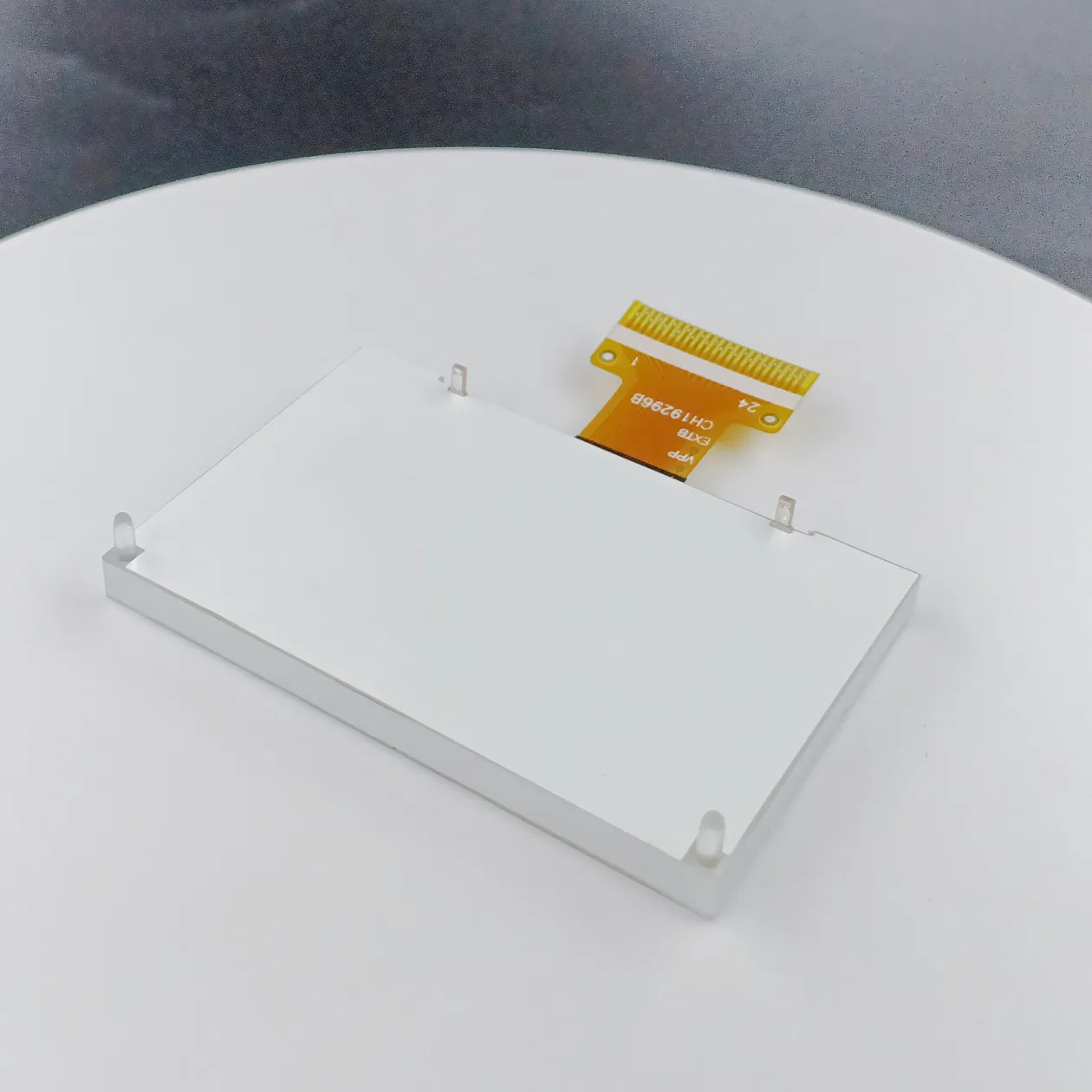

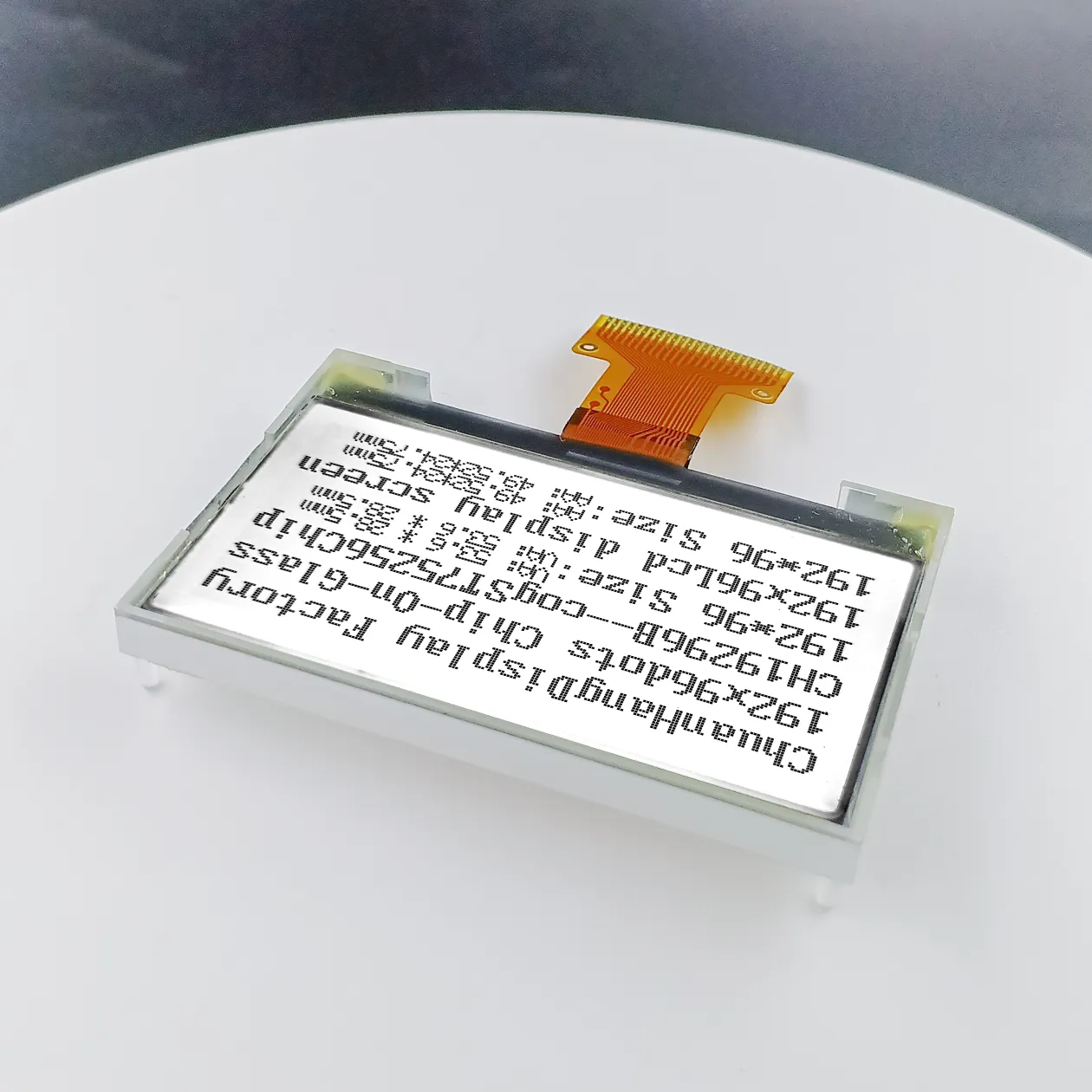

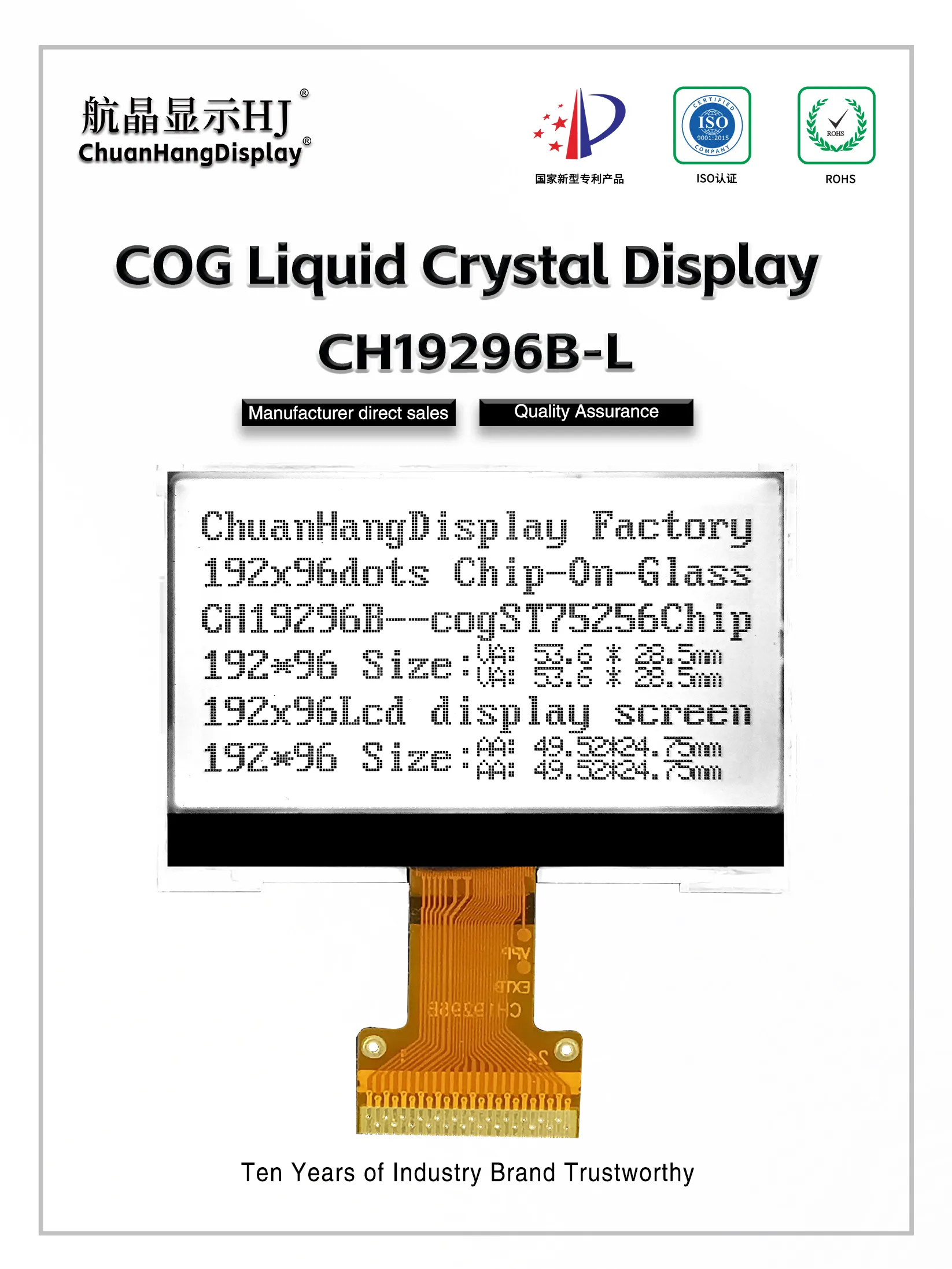

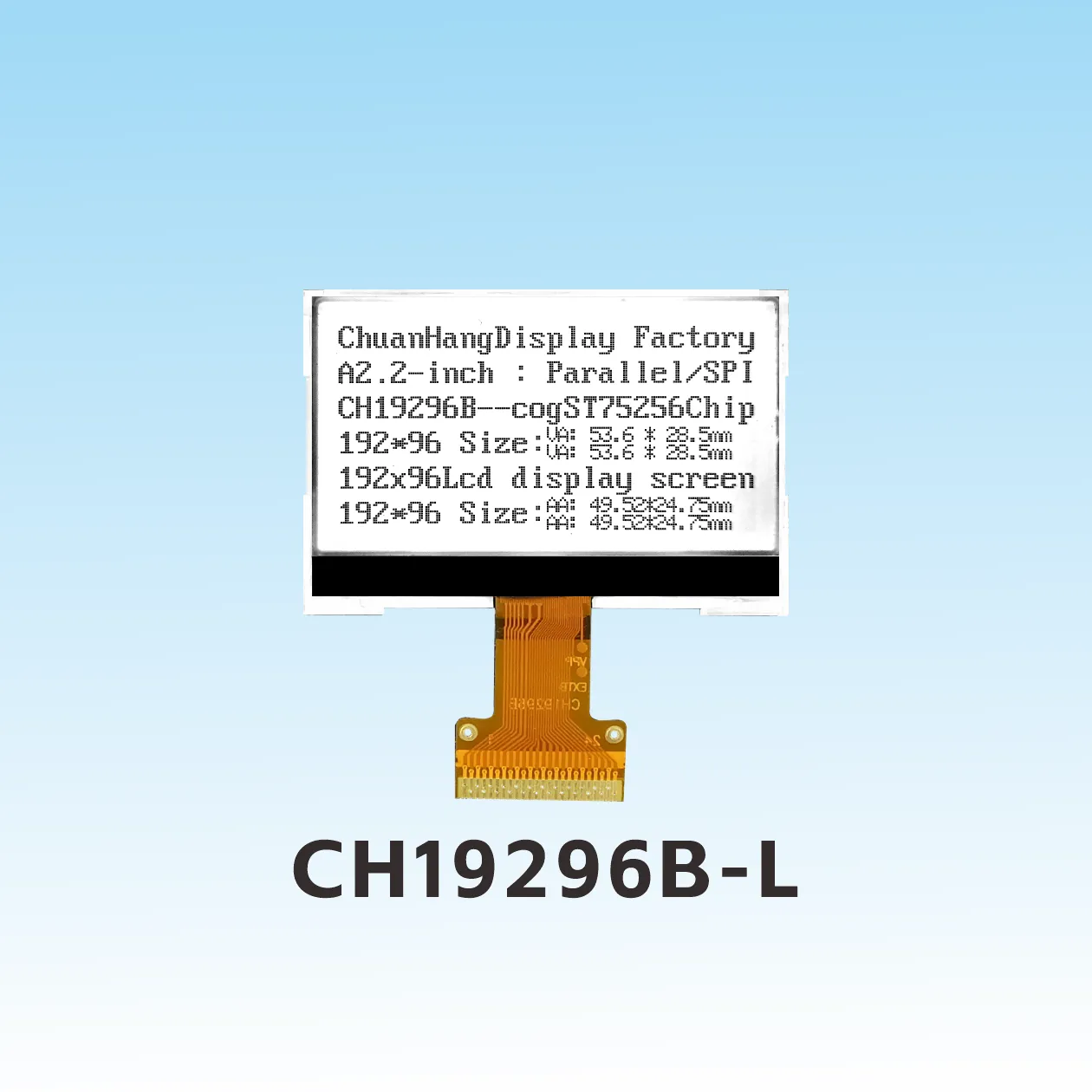

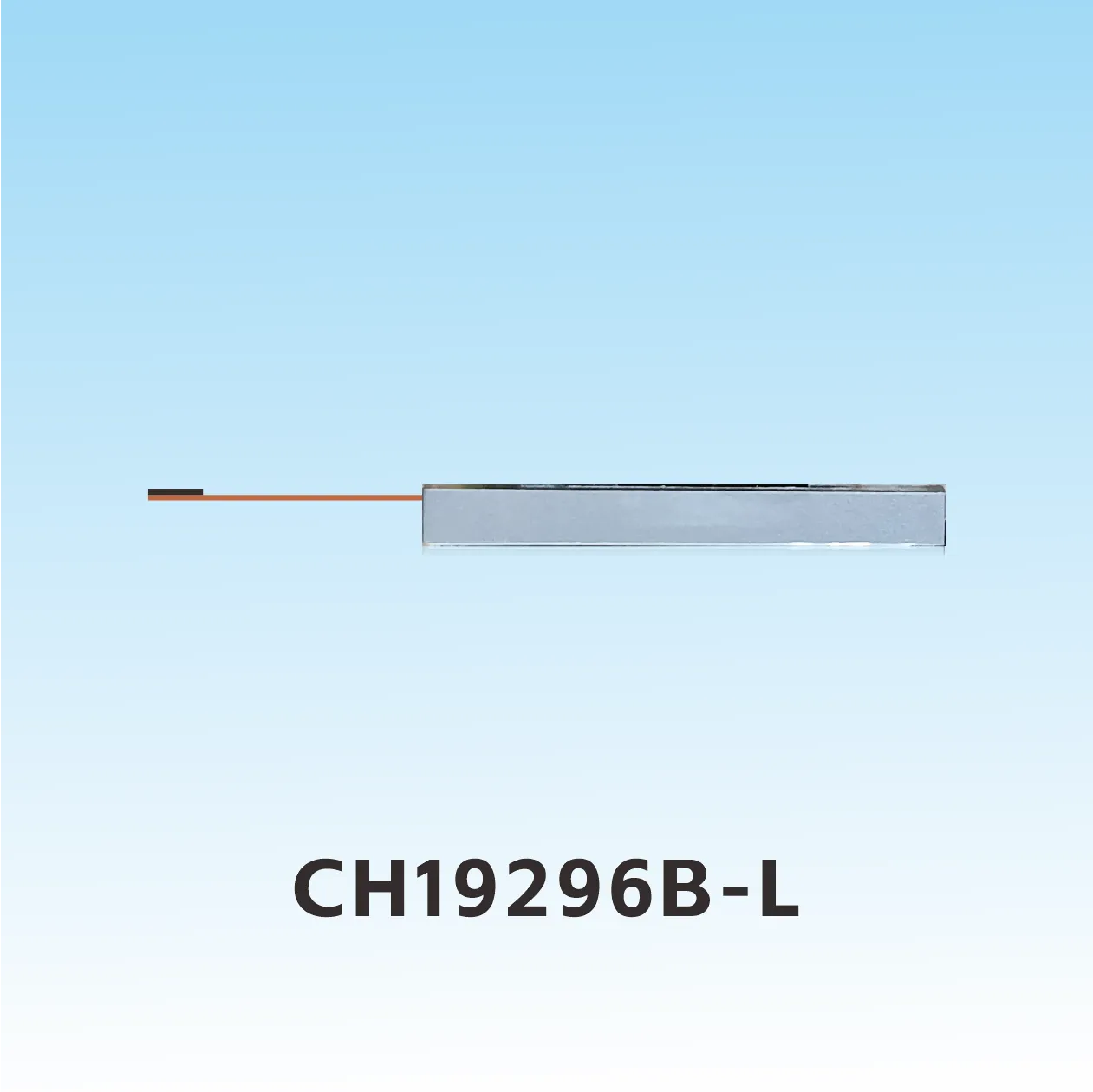

CH19296B-L 192x96 Pantalla LCD COG

Descripción del Producto

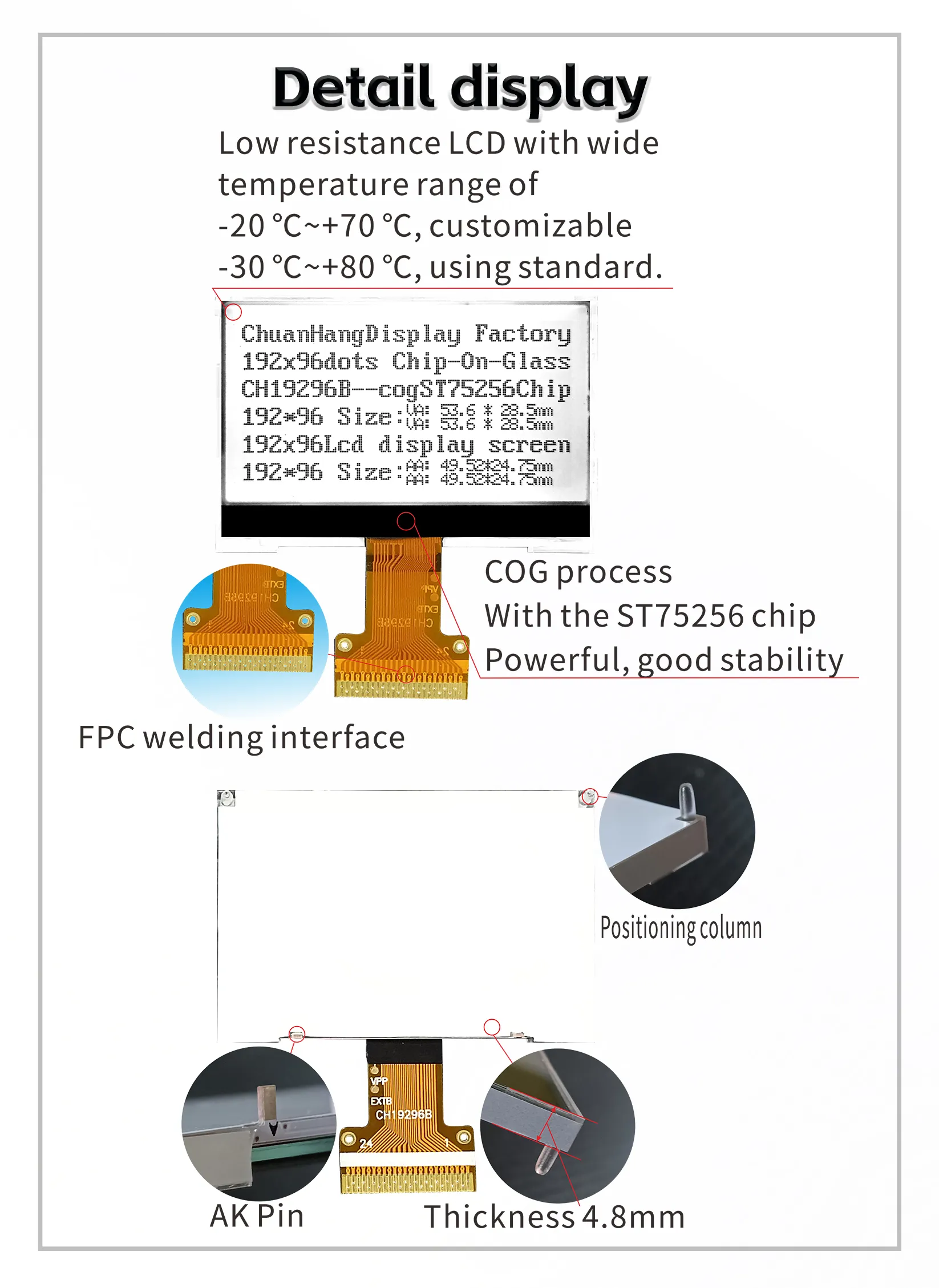

1.1 Proceso COG, soldadura FPC, producto con retroiluminación, grosor delgado, estructura estable.
1.2 El IC utiliza st75256, no hay biblioteca de fuentes en el chip, los programadores compilan las fuentes por sí mismos.
1.3 Bajo consumo de energía, solo modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 3mA, corriente de retroiluminación dentro de 100mA.
1.4 La retroiluminación LED A y K se alimentan por separado para la placa PCB y necesitan ser soldadas en la placa PCB.
1.5 Características del producto:
●La RAM de datos de visualización incorporada es de 96x192 bits.
●El circuito de refuerzo solo necesita 3 condensadores de 1uf.
●El contraste se ajusta mediante software.
●Una pantalla muestra 12 caracteres x 6 líneas (matriz de puntos 16x16).
●Imagen única ≦192x96 matriz de puntos.
●Interfaz opcional de 4 hilos SPI/puerto paralelo de 8 bits con temporización 6800/temporización 8080.
●Funciones ricas:
4 niveles de escala de grises, encendido/apagado de la pantalla de la interfaz, visualización positiva/inversa, leer/modificar/escribir.

Presentación en Video

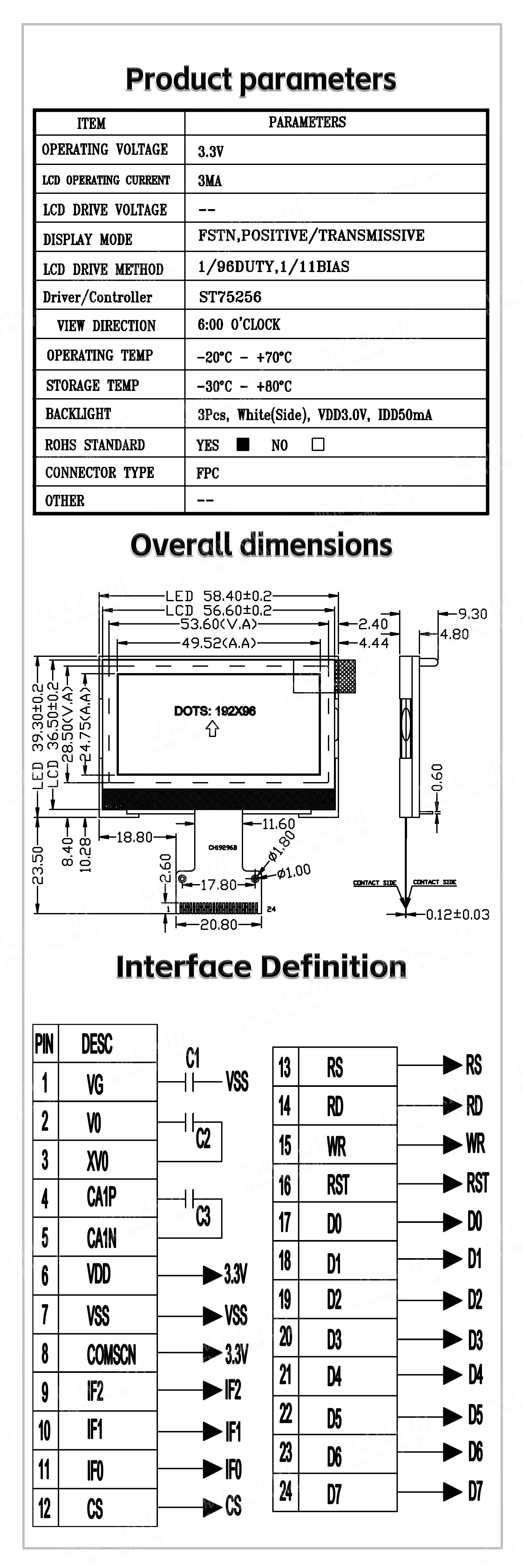

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH19296B-L
Resolución	192x96	tamaño de pantalla	2.18"
Dimensiones externas(LWH)	58.4x39.3x9.3 mm	Área visible(L*W)	53.6x28.5 mm
Área activa(L*W)	49.52x24.75 mm	Tamaño del punto (mm)	0.24(L)x0.24(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	MCU/SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/96Duty
Tipo de pantalla	FSTN	IC controlador	ST75256
Temperatura de operación	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Auto-producido
Bibliotecas de caracteres		¿Traer PCB?	NO
