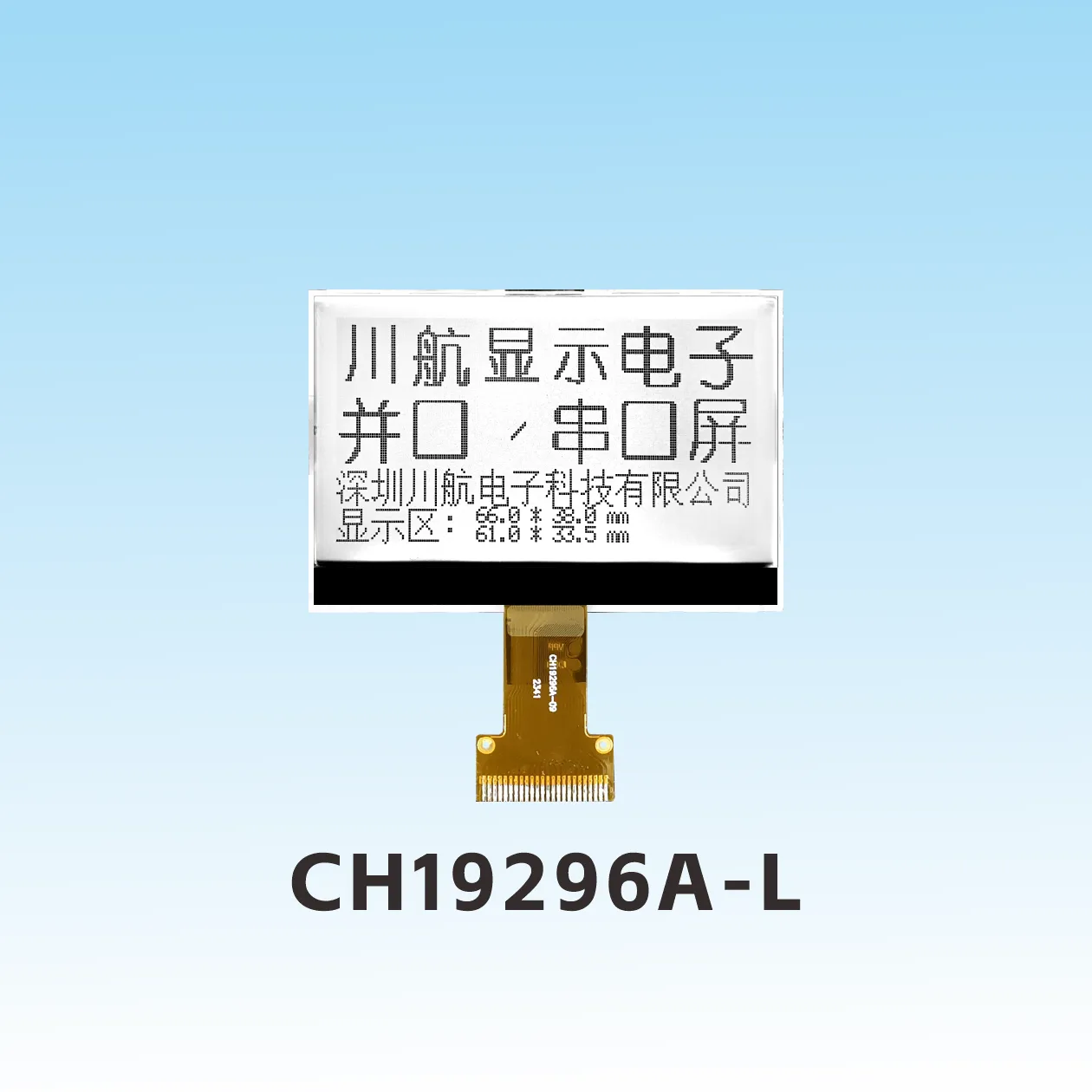

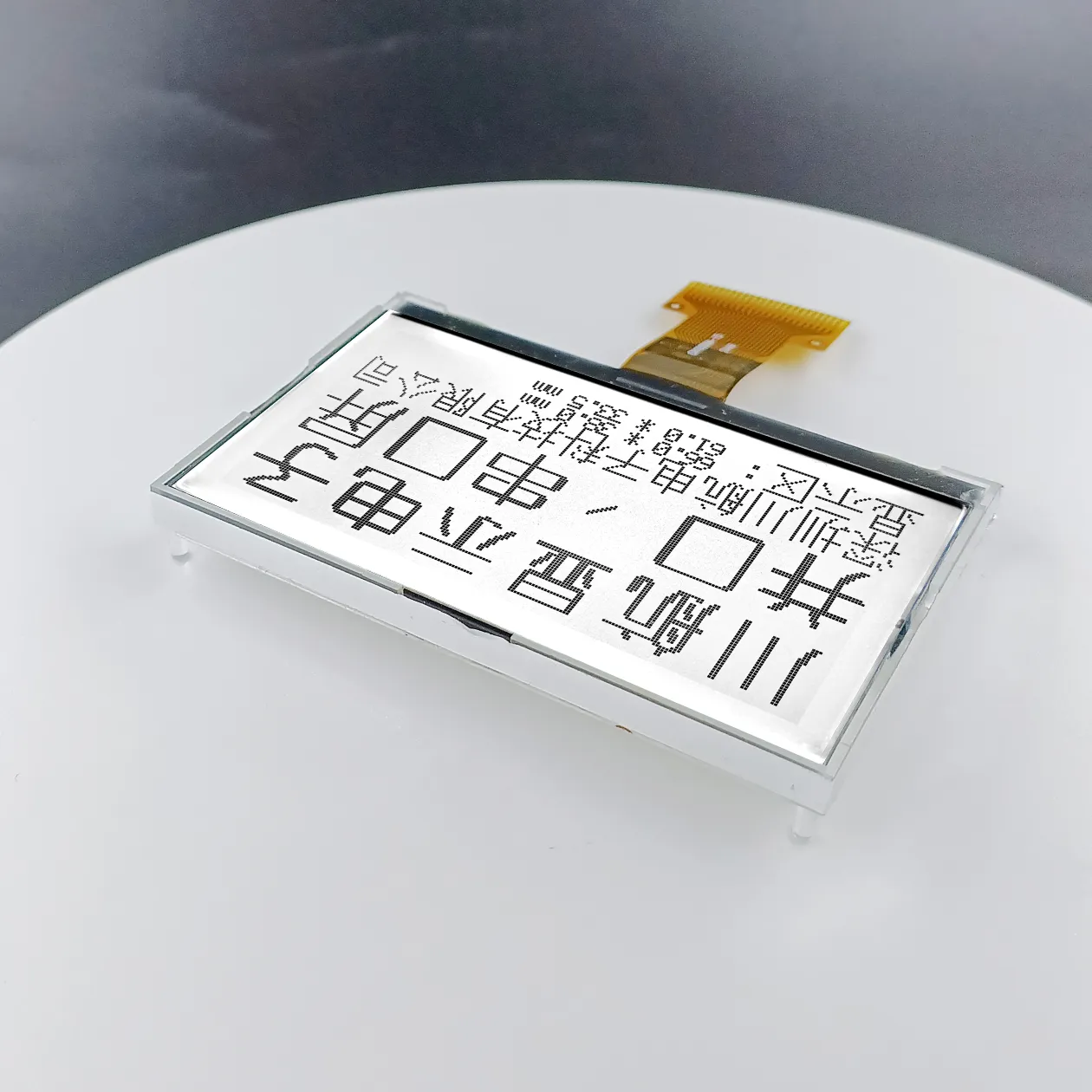

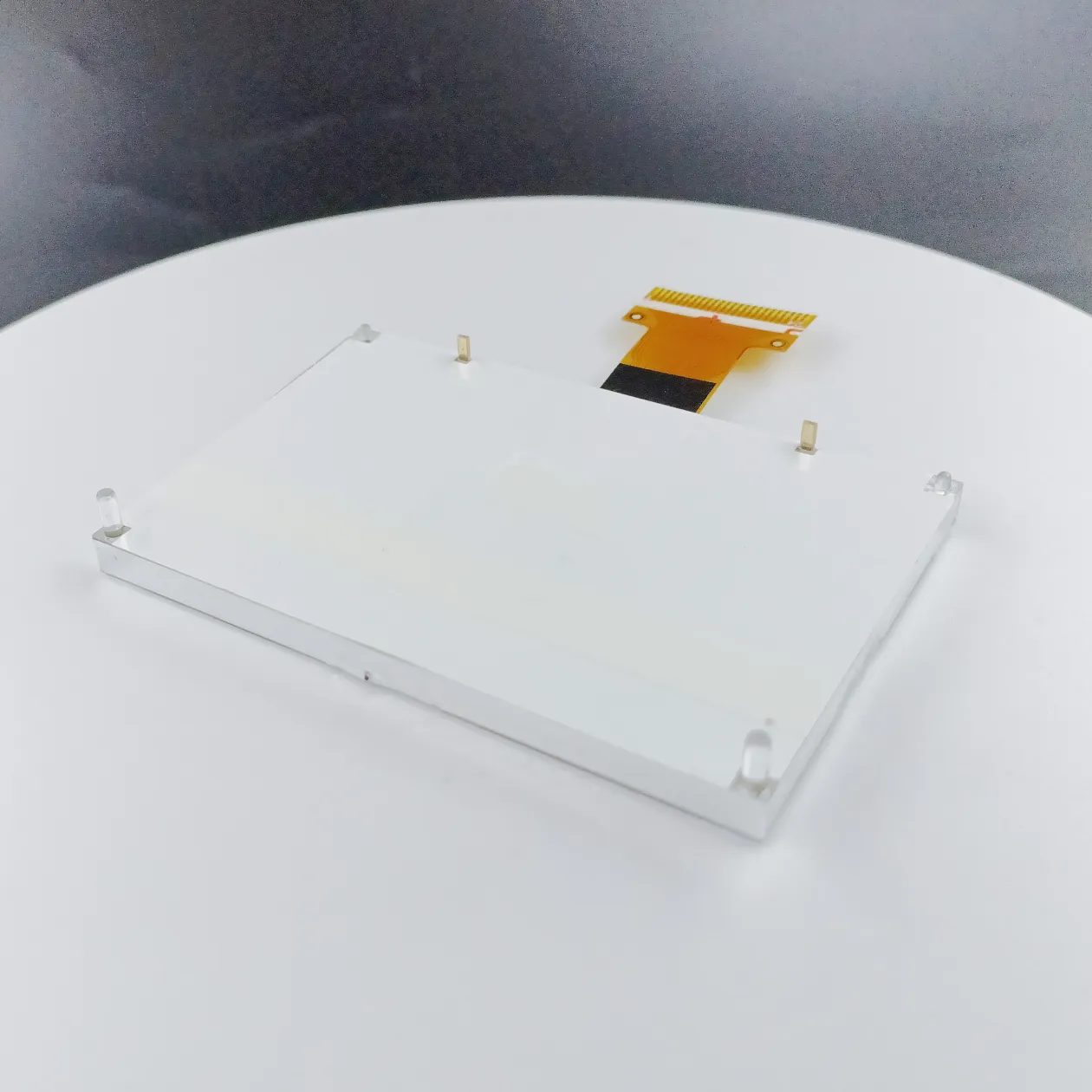

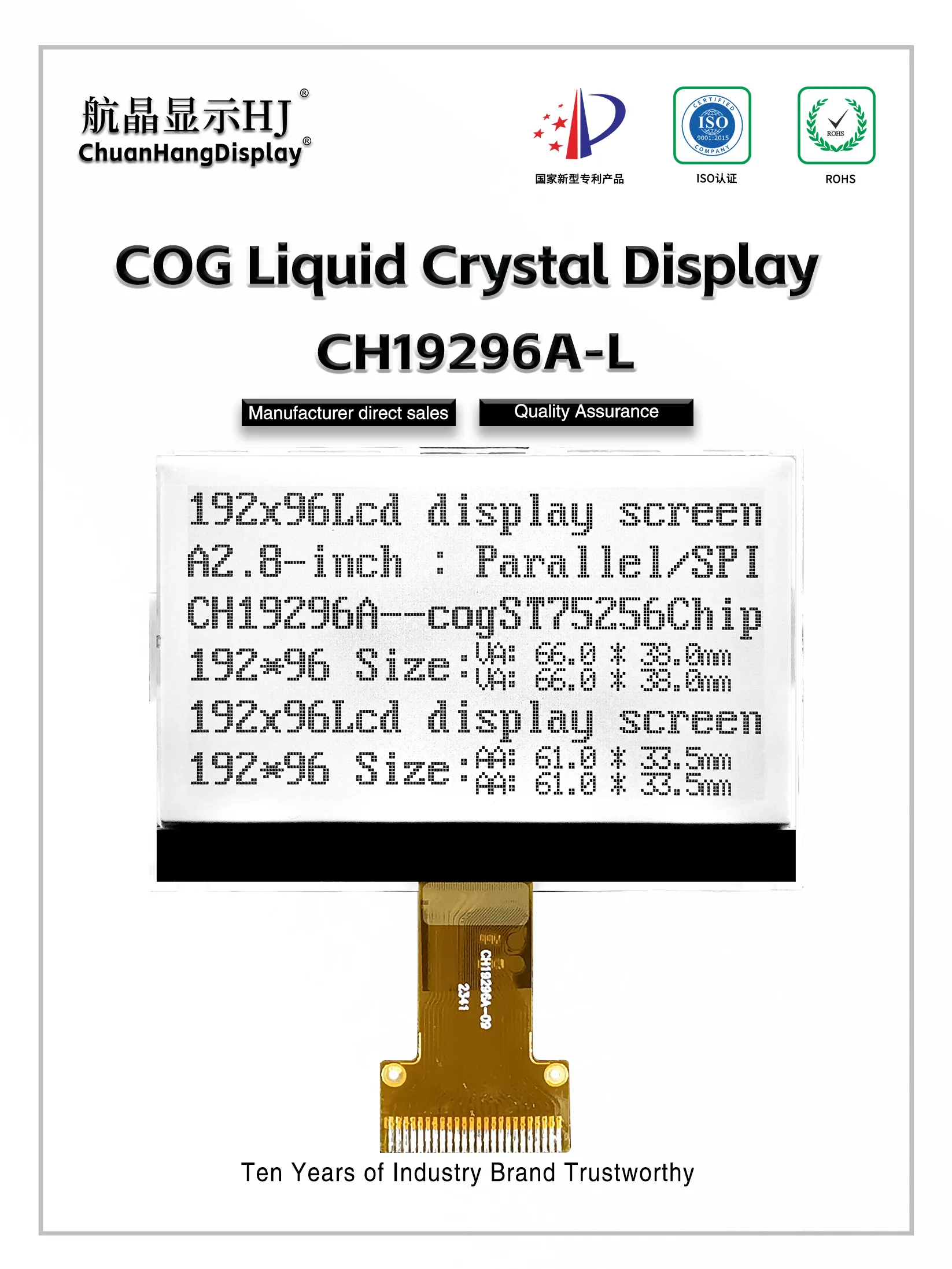

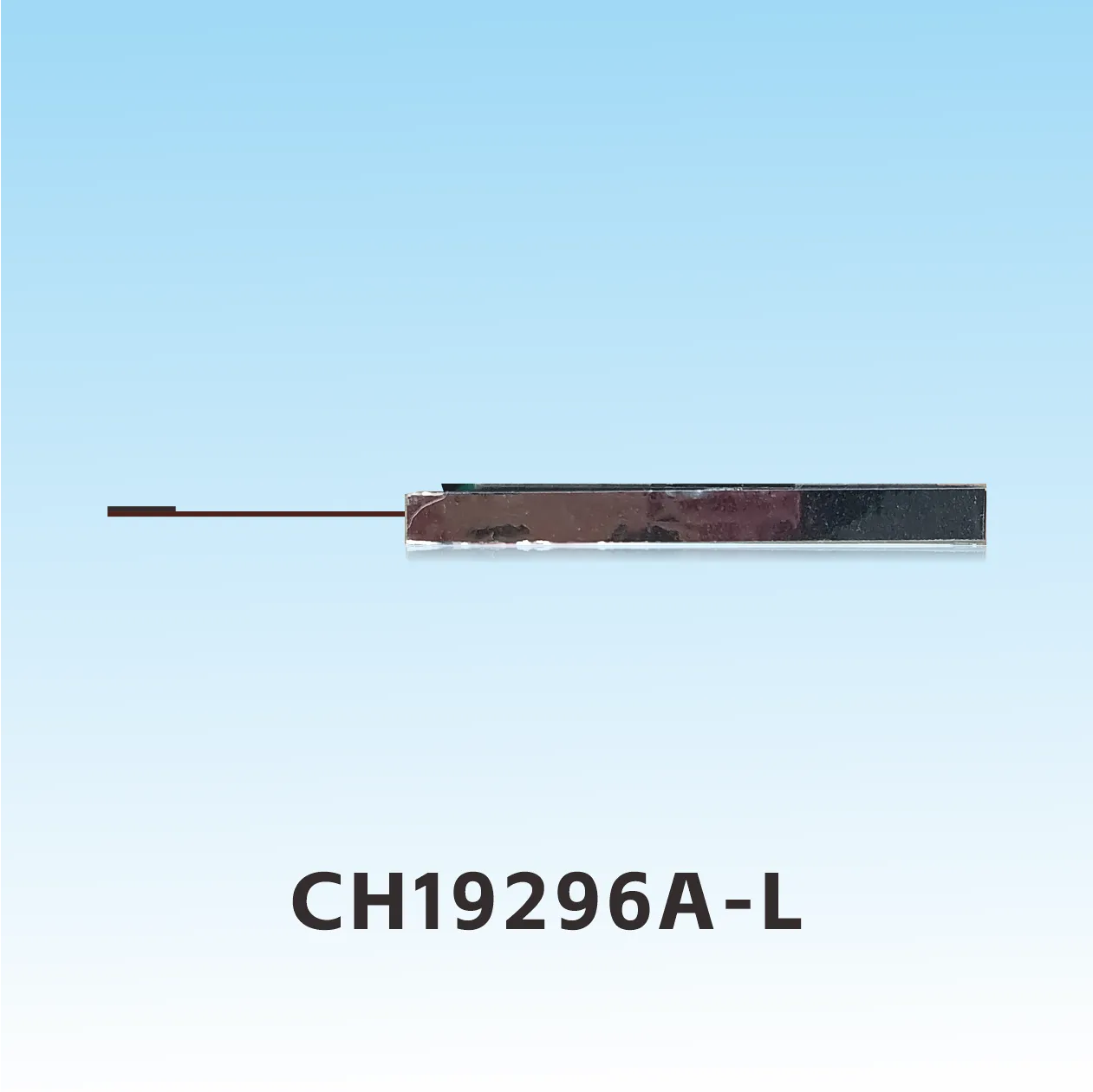

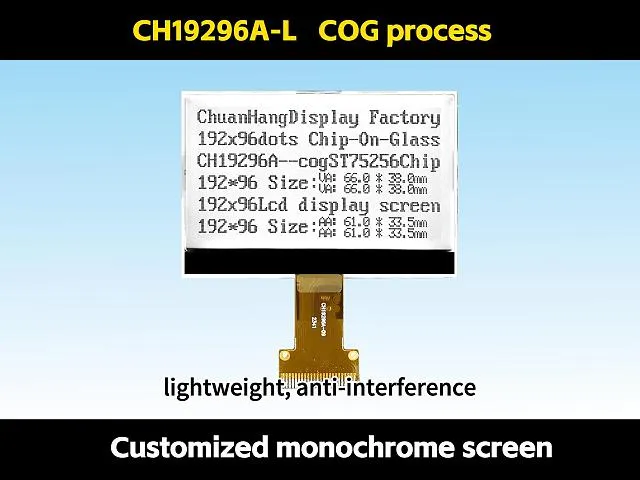

CH19296A-L (Versión de Soldadura) Pantalla LCD 192x96

CH19296A-L (Versión de Soldadura) Pantalla LCD 192x96

Descripción del Producto

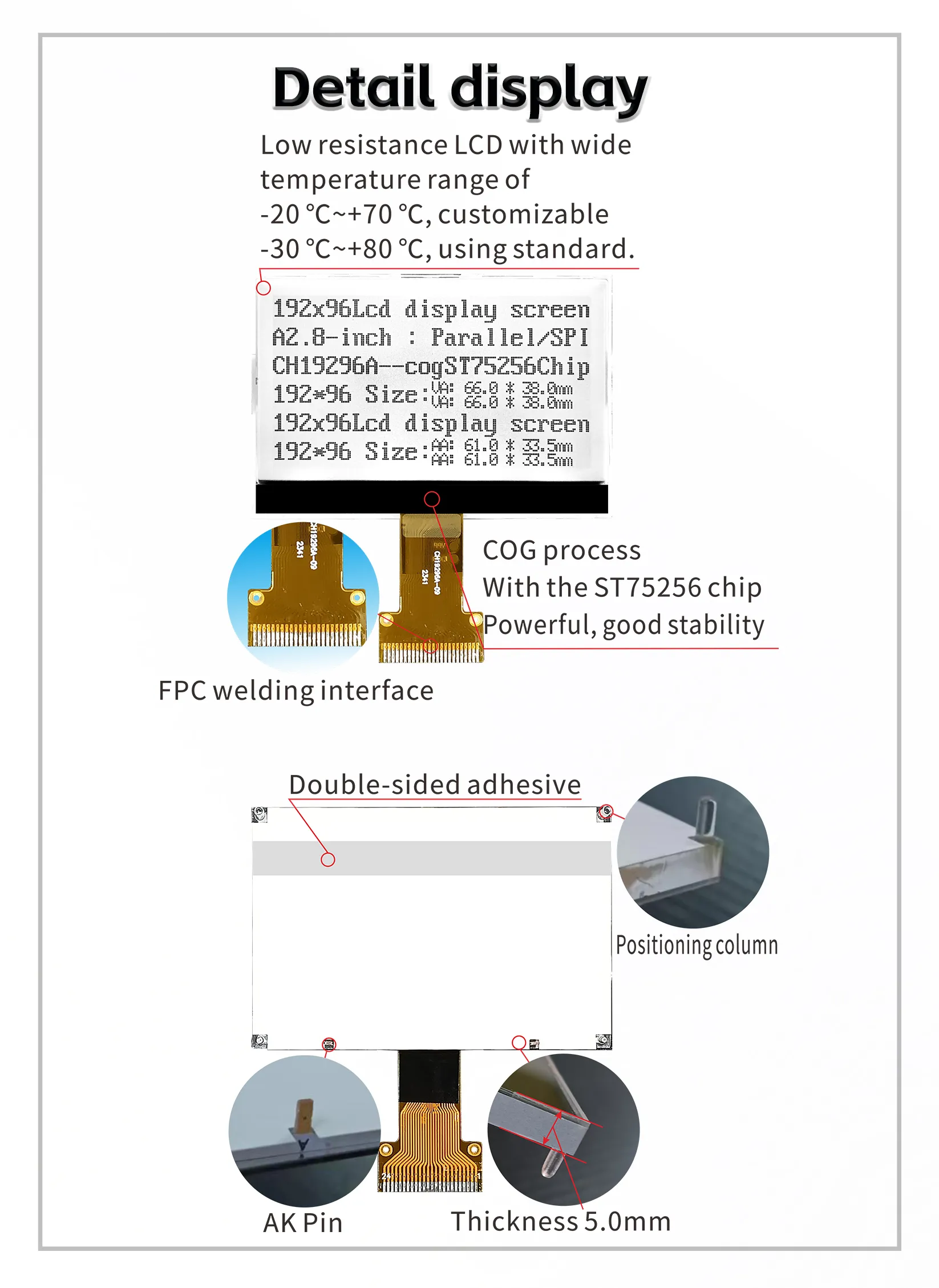

1.1 Proceso C0G, soldadura FPC, producto con retroiluminación, grosor delgado, estructura estable.
1.2 IC utiliza st75256, no hay biblioteca de fuentes en el chip, los programadores compilan la biblioteca de fuentes
1.3 Bajo consumo de energía, solo modo de energía de 3.3V, sin corriente de retroiluminación dentro de 3mA, corriente de retroiluminación dentro de 100mA.
1.4 La retroiluminación LED A y K se alimentan por separado para la placa PCB y necesitan ser soldadas en la placa PCB.
1.5 Características del producto:
●La RAM de datos de visualización incorporada es de 96x192 bits:
●El circuito de refuerzo solo necesita 3 capacitores de 1uf
●El contraste se ajusta por software
●Una pantalla muestra 12 caracteres x 6 líneas (matriz de puntos 16x16).
●Imagen única ≦192x96 matriz de puntos.
●Interfaz SPI de 4 hilos opcional o puerto paralelo de 8 bits con temporización 6800 o temporización 8080
●Funciones ricas: pantalla de 4 niveles de gris, encendido/apagado de la pantalla de interfaz, pantalla positiva/inversa, leer/modificar/escribir:

Presentación en Video

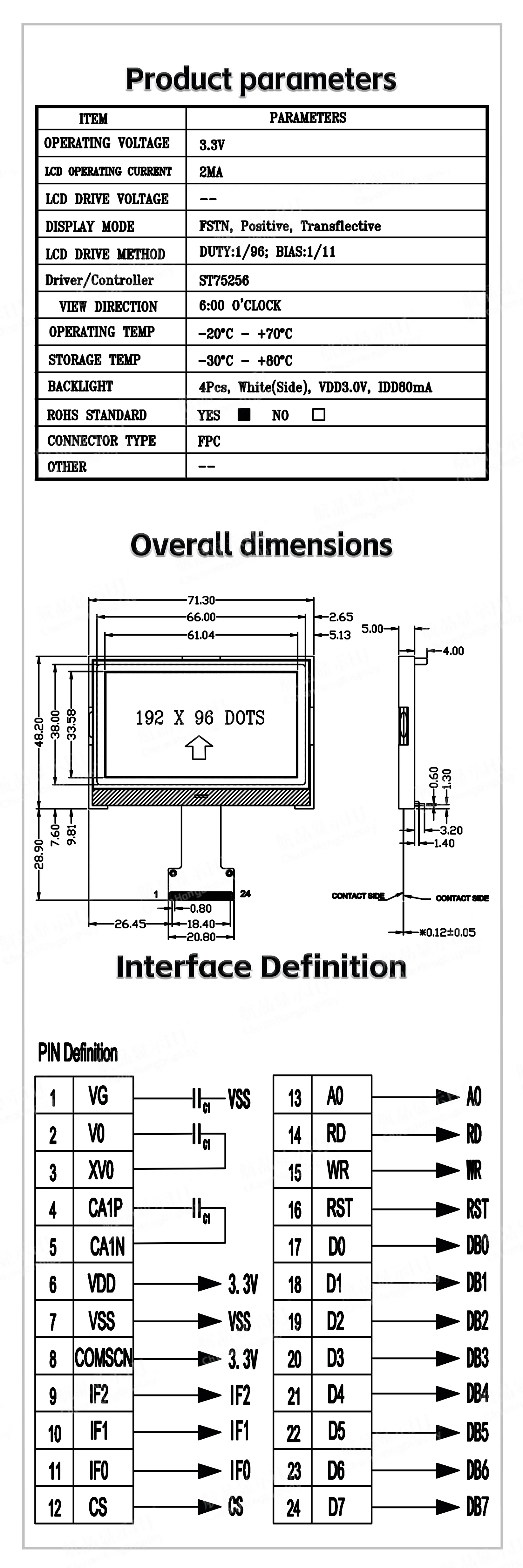

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH19296A-L
Resolución	192x96	tamaño de pantalla	2.74
Dimensiones externas(LWH)	71.3x48.2x5.7 mm	Área visible(L*W)	66.0x38.0 mm
Área activa(L*W)	61.04x33.58 mm	Tamaño del punto (mm)	0.30(L)x0.33(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	MCU/SPI
Dirección de visualización	6 O'CLOCK	Método de conducción
Tipo de pantalla	FSTN	IC controlador	ST75256
Temperatura de operación	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Auto-producido
Bibliotecas de caracteres		¿Incluir PCB?	NO
