In der Industrieelektronik, Instrumentendesign und Medizintechnik erfordert die Auswahl einer Anzeigeoberfläche ein Gleichgewicht zwischen Lesbarkeit, Zuverlässigkeit und Kosten-Effizienz. Während hochauflösende Farbdisplays die Unterhaltungselektronik dominieren, bleibt das alphanumerische Character LCD Module eine primäre Wahl für industrielle Steuerungssysteme, Versorgungszähler und medizinische Geräte. Diese Technologie bietet einen niedrigen Stromverbrauch, außergewöhnlichen Kontrast bei hoher Umgebungsbeleuchtung und eine einfache Integration in Mikrocontroller.
Für B2B-Designingenieure und Einkaufsleiter ist es notwendig, sich mit den technischen Spezifikationen dieser Displays auseinanderzusetzen, um die langfristige Systemstabilität zu gewährleisten. Dieser umfassende Leitfaden untersucht die zugrunde liegende Physik, elektrische Schnittstellen, Materialien und Beschaffungsparameter, die eine hochwertige Display-Integration definieren.
Ein Standard-Character LCD Module verwendet einen dedizierten Onboard-Controller, um alphanumerische Textdaten, die von einem Host-Prozessor gesendet werden, in visuelle Zeichen zu übersetzen. Im Gegensatz zu grafischen Displays, die jedes einzelne Pixel abbilden, arbeiten Zeichendisplays mit vordefinierten Zeichengittern – typischerweise 5x8 oder 5x11 Punktmatrizen. Häufige Konfigurationen sind 16x2 (16 Zeichen über 2 Zeilen), 20x4 und 8x2 Layouts.
Der operationale Kern dieser Module ist der integrierte LCD-Controller, der traditionell auf der branchenüblichen Hitachi HD44780-Architektur oder modernen Äquivalenten wie dem Sitronix ST7066U oder AiP31066 basiert. Dieser Controller enthält:
Bei der Auswahl einer Character LCD Module Konfiguration müssen Ingenieure zwischen zwei primären physischen Architekturen wählen:
Die visuelle Leistung eines Zeichenanzeige ist stark abhängig von der Flüssigkristallflüssigkeit, dem Polarisationsmodus und der Auswahl der Hintergrundbeleuchtung. Die Auswahl der richtigen Kombination ist entscheidend für die optimale Lesbarkeit unter verschiedenen Umweltbedingungen.
Die Art der Flüssigkristallflüssigkeit bestimmt direkt die Reaktionszeit, die Betrachtungswinkel und das Kontrastverhältnis der Anzeige:
Die Konfiguration des hinteren Polarisators bestimmt, wie sich die Anzeige in verschiedenen Lichtumgebungen verhält:
Das Anschließen eines Zeichendisplays an einen Host-Mikrocontroller (MCU) erfordert die Auswahl einer Schnittstelle, die den Datendurchsatz mit der Erhaltung von GPIO-Pins ausbalanciert.
Die traditionelle parallele Schnittstelle erfordert eine 14-polige oder 16-polige Verbindung (einschließlich Pins für die Hintergrundbeleuchtung). Sie besteht aus acht Datenleitungen (DB0-DB7) und drei Steuerleitungen: Registerauswahl (RS), Lesen/Schreiben (R/W) und Aktivieren (E).
Für Systeme, die Mikrocontroller mit geringer Pinanzahl verwenden, sind parallele Verbindungen oft unpraktisch. Moderne Varianten des Zeichendisplays integrieren serielle-zu-parallel Expander oder native serielle Controller:
Die Integration eines Character LCD Moduls in industrielle Hardware bringt Herausforderungen in Bezug auf thermische Leistung, elektrostatische Entladung (ESD) und elektromagnetische Störungen (EMI) mit sich.
Standardflüssigkristalle zeigen bei niedrigen Temperaturen langsame Reaktionszeiten und verlieren bei hohen Temperaturen den Kontrast (Löschpunkt). Um dies zu lösen, sind Module für weite Temperaturbereiche so konzipiert, dass sie zuverlässig von -20 °C bis +70 °C arbeiten, und Varianten für extreme Temperaturen können von -30 °C bis +80 °C funktionieren. Diese Module verwenden spezialisierte chemische Formulierungen in der Flüssigkristallflüssigkeit und integrieren oft automatische Hardware-Temperaturkompensationsschaltungen, um die Ansteuerspannung (V0) dynamisch anzupassen.
Industrielle Umgebungen sind mit Hochspannungsmaschinen, variablen Frequenzantrieben und Relais gefüllt, die erhebliche EMI und ESD erzeugen. Wenn sie nicht abgeschirmt sind, kann ein Display-Controller Registerbeschädigungen erfahren, was zu unleserlichem Text oder Systemstillständen führt. Robuste Designs nutzen Metallrahmen, die direkt mit dem Gehäuse geerdet sind, gekoppelt mit ESD-Schutzdioden an den Datenleitungen und Entkopplungskondensatoren in der Nähe des Versorgungspins (VDD), um elektrische Störungen zu unterdrücken.
Ein zentrales Anliegen für B2B-Beschaffungs- und Ingenieurteams ist der Produktlebenszyklus. Verbraucheranzeigen haben oft eine kurze Produktionslebensdauer von 1 bis 2 Jahren, bevor sie eingestellt werden. Industrielle Steuerungspaneele hingegen sind so konzipiert, dass sie ein Jahrzehnt oder länger im Einsatz bleiben. Chuanhang Display bietet benutzerdefinierte Schriftarttabellen und Anschlusslayouts mit garantierter langfristiger Verfügbarkeit von Komponenten, um sicherzustellen, dass Ersatzteile während der Betriebslebensdauer der Geräte zugänglich bleiben.
Bei der Auswahl eines Lieferanten für Zeichenanzeigegeräte kann es zu unerwarteten Integrations- und Qualitätskontrollkosten kommen, wenn man sich ausschließlich auf den Stückpreis konzentriert. Beschaffungsmanager sollten während des Beschaffungsprozesses mehrere Faktoren bewerten.
Die Stückkosten eines Character LCD Module werden durch den Anpassungsgrad, die Hintergrundbeleuchtungskonfiguration und den Steckertyp beeinflusst. Das Verständnis dieser Variablen ermöglicht eine bessere Verhandlung und Budgetierung des Produktlebenszyklus.
| Parameter | Standardoptionen | Premiumoptionen | Kostenimpact |
|---|---|---|---|
| Flüssigkeitstyp | TN / STN Gelb-Grün | FSTN Schwarz/Weiß | 15% bis 30% Erhöhung für FSTN |
| Temperaturbereich | Standard (0 bis +50°C) | Weit (-20 bis +70°C) / Extrem | 10% bis 20% Erhöhung für weiten Temperaturbereich |
| Anschlussart | Durchsteck-Pins / Zebra-Streifen | Benutzerdefinierte FPC / Molex-Kabel | Variiert je nach Werkzeugkosten |
| Hintergrundbeleuchtungsfarbe | Gelb-Grün / Bernstein | Weiß / RGB Mehrfarben | Geringer Aufpreis für RGB-Steuerung |
Für benutzerdefinierte Pinlängen, integrierte Anschlüsse oder modifizierte Montagen müssen Käufer mit einmaligen Ingenieureingaben (NRE) rechnen. Die Partnerschaft mit etablierten Herstellern wie Chuanhang Display ermöglicht eine kostengünstige Anpassung mit geringem NRE, was standardisierte Austauschlösungen erleichtert, die eine Neugestaltung der Leiterplatte verhindern.
Um eine fehlerfreie langfristige Leistung im Feld sicherzustellen, sollten Entwicklungsteams spezifische Integrationsregeln befolgen:
Die Wahl der Display-Schnittstelle beeinflusst direkt die Benutzererfahrung, die Systemkosten und die langfristige Produkt Haltbarkeit. Das Charakter-LCD-Modul bleibt aufgrund seiner einfachen Integration, robusten Hardwaremerkmale und hohen Kontraste unter variierenden Lichtbedingungen ein Branchenstandard.
Die Auswahl des richtigen Partners für Ihre Displaylösungen gewährleistet Produktqualität und langfristige Verfügbarkeit. Wenn Sie ein neues Industrieprodukt, ein medizinisches Gerät entwickeln oder eine zuverlässige Ersatzoption für ein obsoletes Displaymodul suchen, wenden Sie sich an das Ingenieurteam von Chuanhang Display, um ein detailliertes Angebot, technische Datenblätter und Unterstützung bei der individuellen Integration zu erhalten.

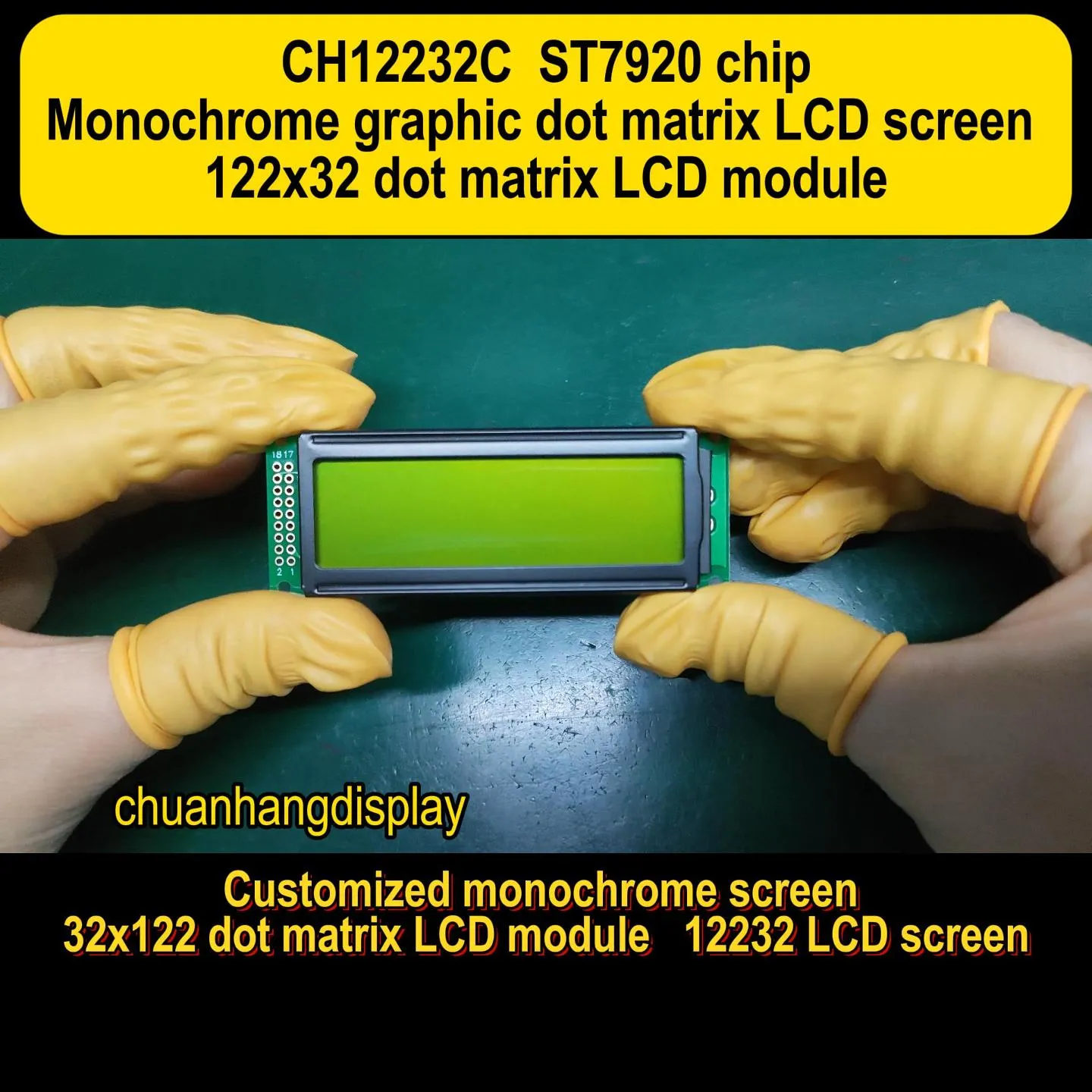

Q1: Was ist der Hauptunterschied zwischen einem Character LCD Modul und einem grafischen LCD Modul?
A1: Ein Zeichenmodul ist strikt dafür ausgelegt, vordefinierte alphanumerische Zeichen und grundlegende Symbole anzuzeigen, die im internen ROM gespeichert sind, und verwendet ein festes Rasterlayout. Ein grafisches LCD-Modul arbeitet auf einem Pixel-für-Pixel-Raster, das es dem Host-Mikrocontroller ermöglicht, benutzerdefinierte Grafiken, Diagramme, komplexe lokalisierte Schriftarten und Animationen darzustellen, jedoch auf Kosten eines höheren Verarbeitungsaufwands und komplexerer Softwaretreiber.
Q2: Kann ich ein 5V-Zeichenanzeigemodul in einem 3,3V-Mikrocontrollersystem betreiben?
A2: Ja, aber mit Modifikationen. Der Betrieb eines standardmäßigen 5V-Displays direkt bei 3,3V führt zu extrem schwachen Zeichen, da die Flüssigkristallflüssigkeit eine höhere Ansteuerspannung (V0) benötigt, um sich richtig auszurichten. Um dies zu lösen, müssen Sie entweder eine 3,3V-Version des Displays vom Hersteller anfordern, externe Pegelwandler für die Steuerleitungen verwenden oder einen negativen Spannungsgenerator-Schaltkreis implementieren, um die richtige Kontrastspannung an den V0-Pin zu liefern.
Q3: Wie berechne ich den Stromverbrauch eines Zeichen-Displays für batteriebetriebene Geräte?
A3: Der gesamte Stromverbrauch wird in zwei Teile unterteilt: den Logikschaltkreis und die LED-Hintergrundbeleuchtung. Der Logikschaltkreis (VDD) zieht typischerweise zwischen 1mA und 3mA. Die Hintergrundbeleuchtung kann jedoch je nach LED-Helligkeit und Array-Größe zwischen 15mA und über 100mA ziehen. Für batteriebetriebene Anwendungen wird dringend empfohlen, das Display ohne Hintergrundbeleuchtung (unter Verwendung eines reflektierenden Polarisators) zu betreiben oder die Pulsweitenmodulation (PWM) zu nutzen, um die Hintergrundbeleuchtung im inaktiven Zustand zu dimmen.
Q4: Warum zeigt mein Zeichen-Display gelegentlich unleserlichen Text während des Betriebs von Industriemaschinen an?
A4: Dieses Problem wird typischerweise durch elektromagnetische Interferenz (EMI) oder Spannungsspitzen auf den Kommunikationsleitungen verursacht, die die internen Register des LCD-Controllers beschädigen. Um dies zu verhindern, stellen Sie sicher, dass Ihre Datenkabel so kurz wie möglich sind, schirmen Sie den Displayrahmen ab, platzieren Sie Entkopplungskondensatoren in der Nähe der Display-Pins und implementieren Sie eine regelmäßige Software-Routine, die die Displayregister periodisch neu initialisiert.
Q5: Kann ich nicht-englische Zeichen auf einem standardmäßigen Zeichen-Display anzeigen?
A5: Ja. Der Zeichen-Generator-ROM (CGROM) auf modernen Controllern enthält vorprogrammierte Schriftarten. Je nach der Version, die Sie bestellen (z. B. Englisch/Europäisch, Englisch/Kyrillisch oder Englisch/Japanisch), können Sie standardmäßige Zeichen aus diesen Sprachen direkt mit ihren entsprechenden Hex-Codes anzeigen. Für einzigartige Zeichen, die im ROM nicht vorhanden sind, können Sie bis zu acht benutzerdefinierte Symbole in den flüchtigen CGRAM programmieren.
