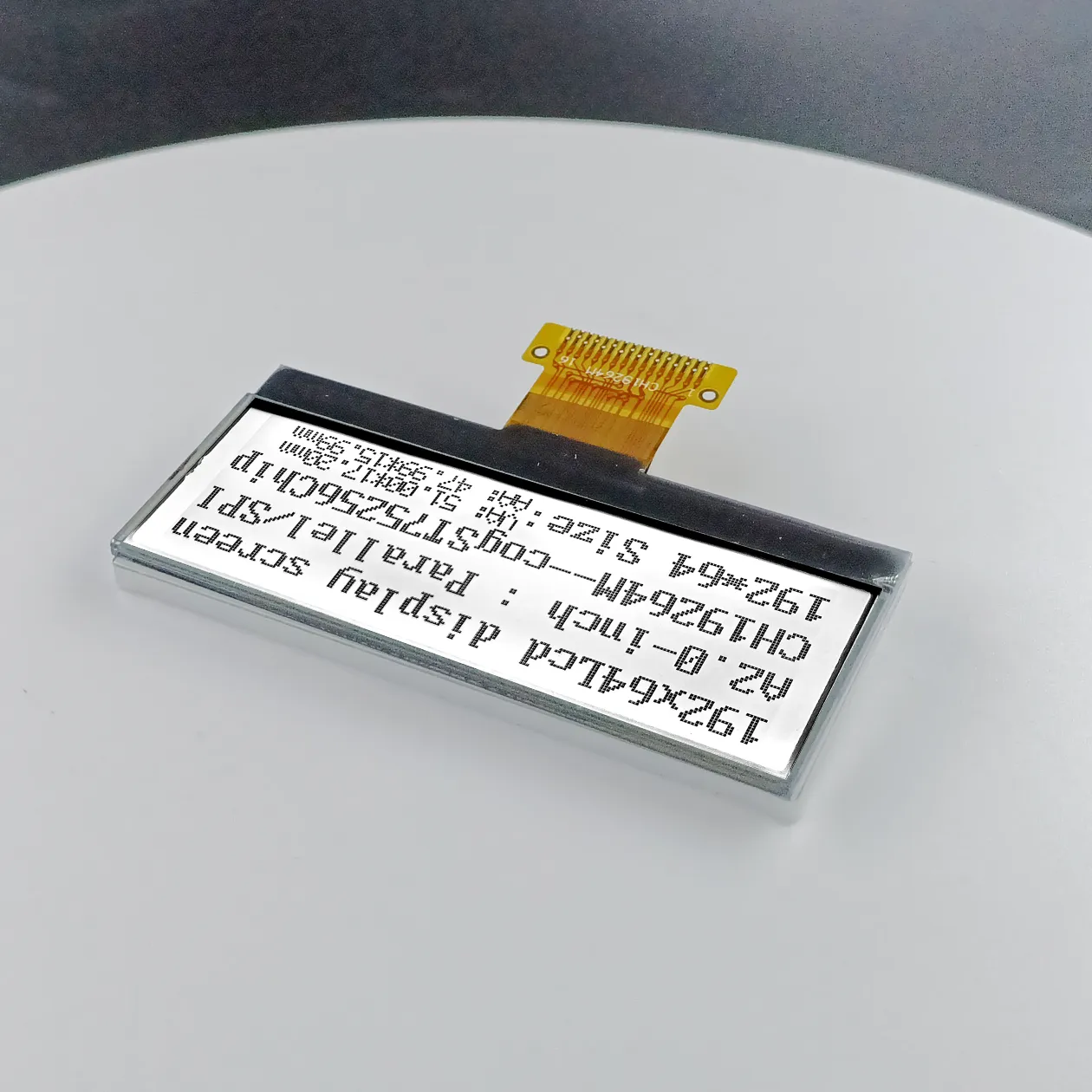

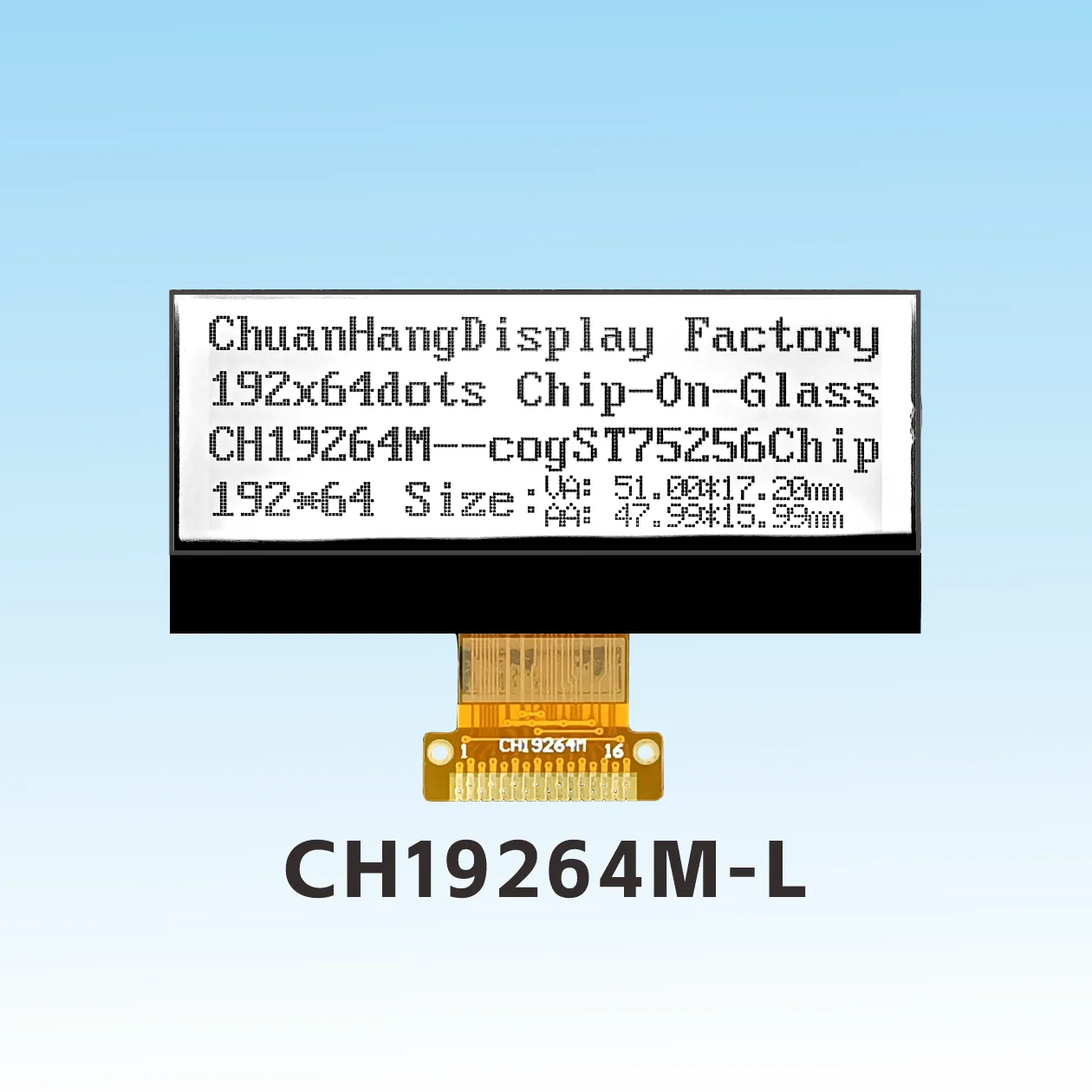

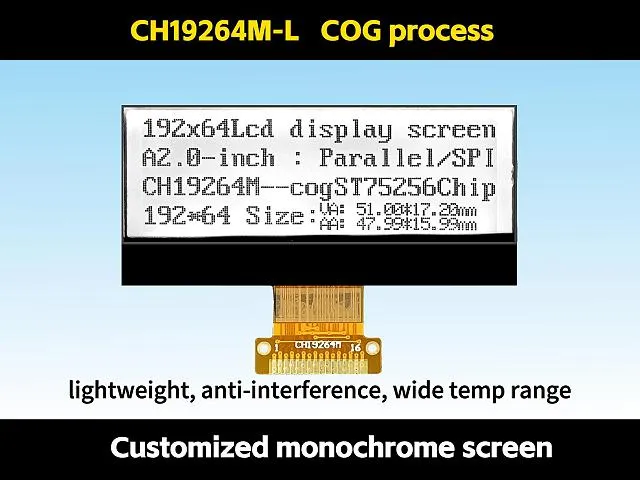

CH19264M-L 192x64 Flüssigkristallanzeige
Produktbeschreibung

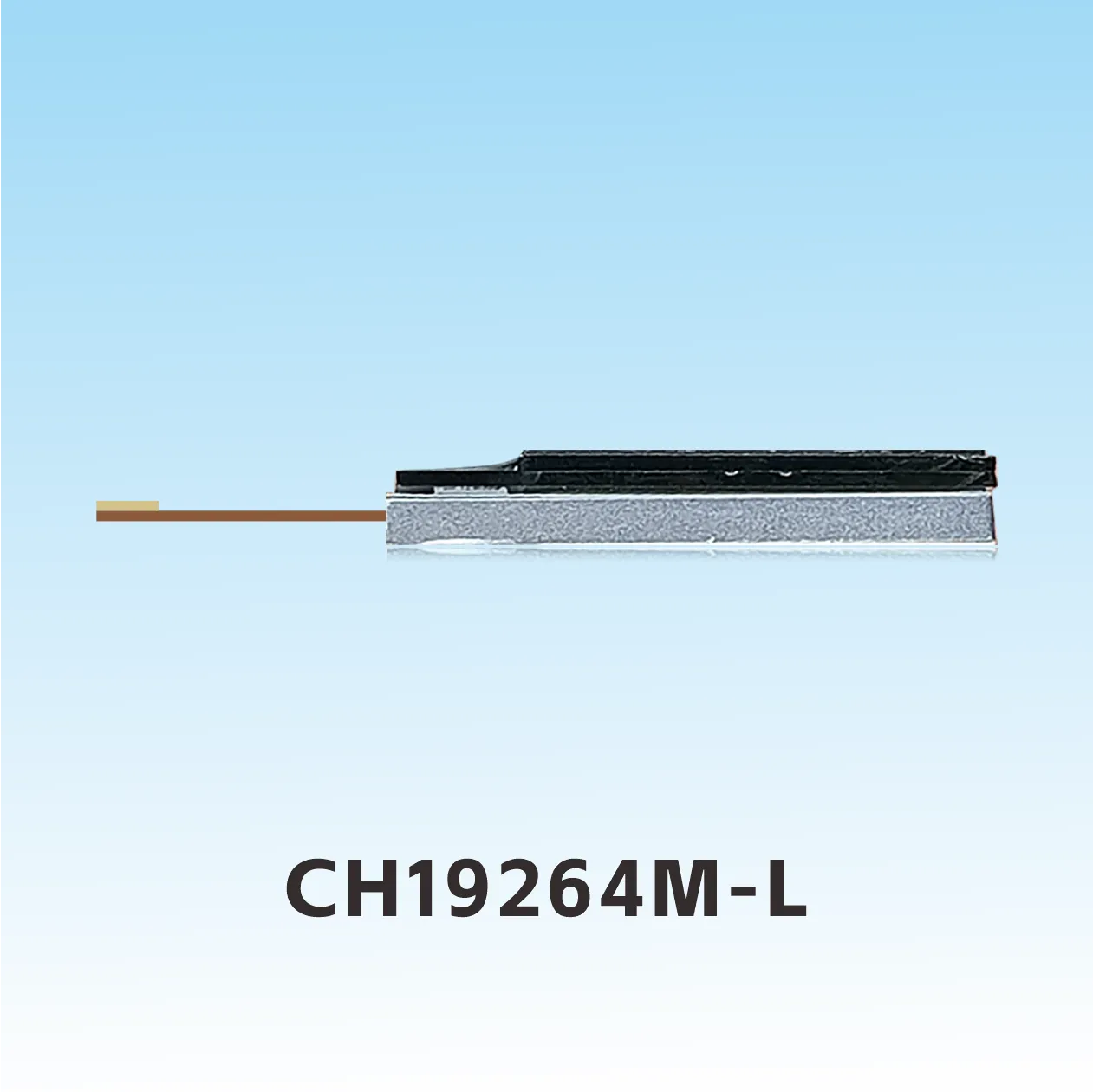

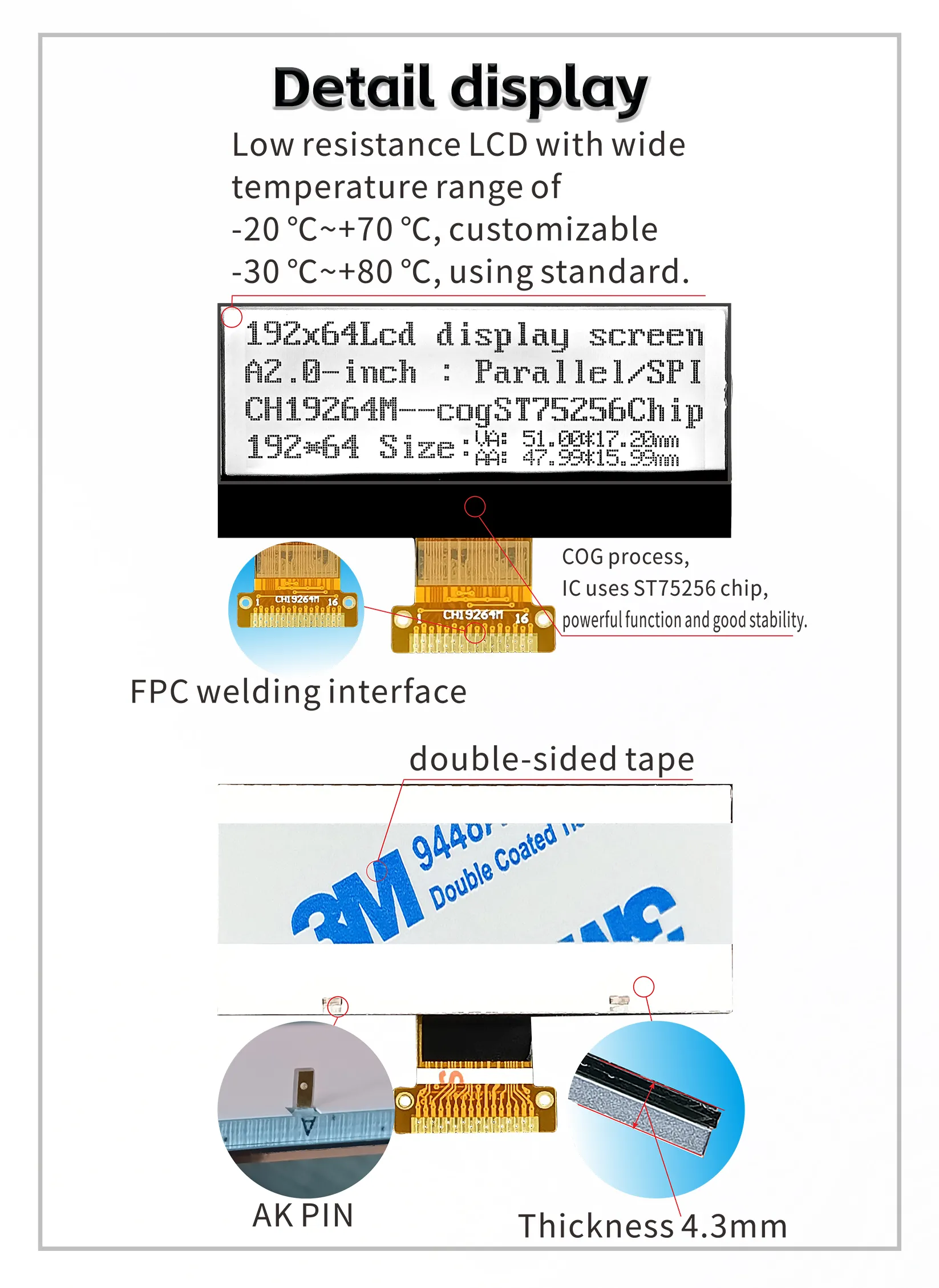

1.1 C0G-Prozess, FPC-Schweißen, Produkt mit Hintergrundbeleuchtung, dünne Dicke, stabile Struktur.
1.2 IC verwendet st75256, es gibt keine Schriftbibliothek im Chip, Programmierer kompilieren Schriftarten selbst.

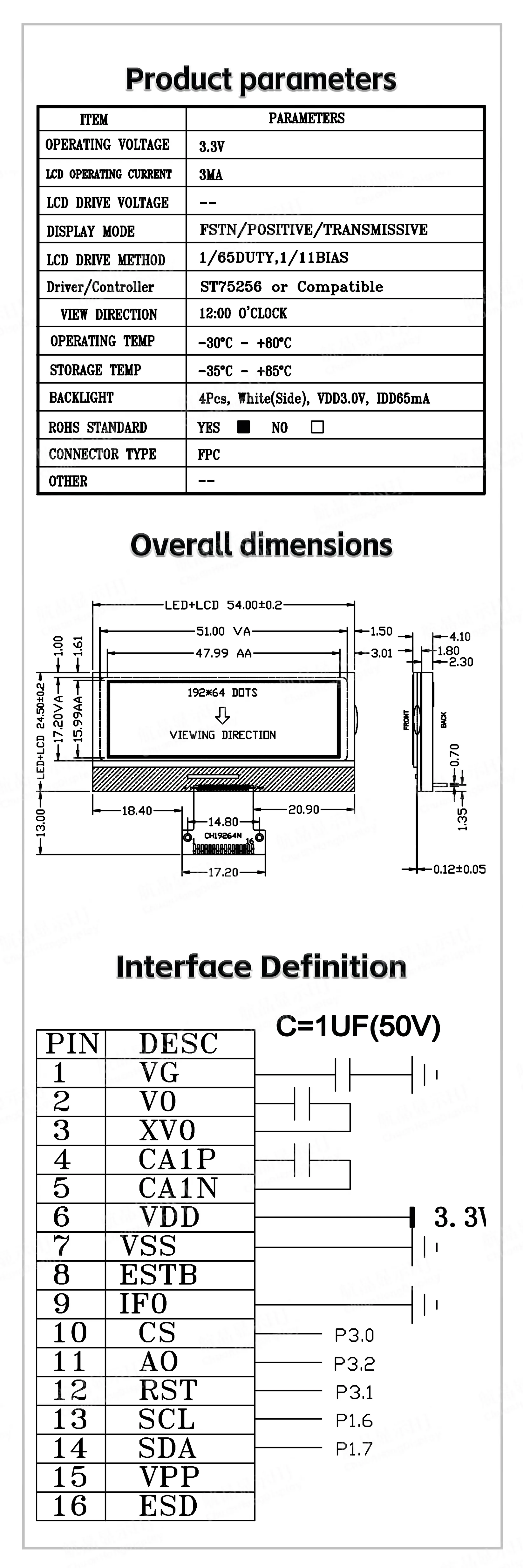

1.3 Niedriger Stromverbrauch, nur 3,3V Strommodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA, Hintergrundbeleuchtungsstrom innerhalb von 80mA.

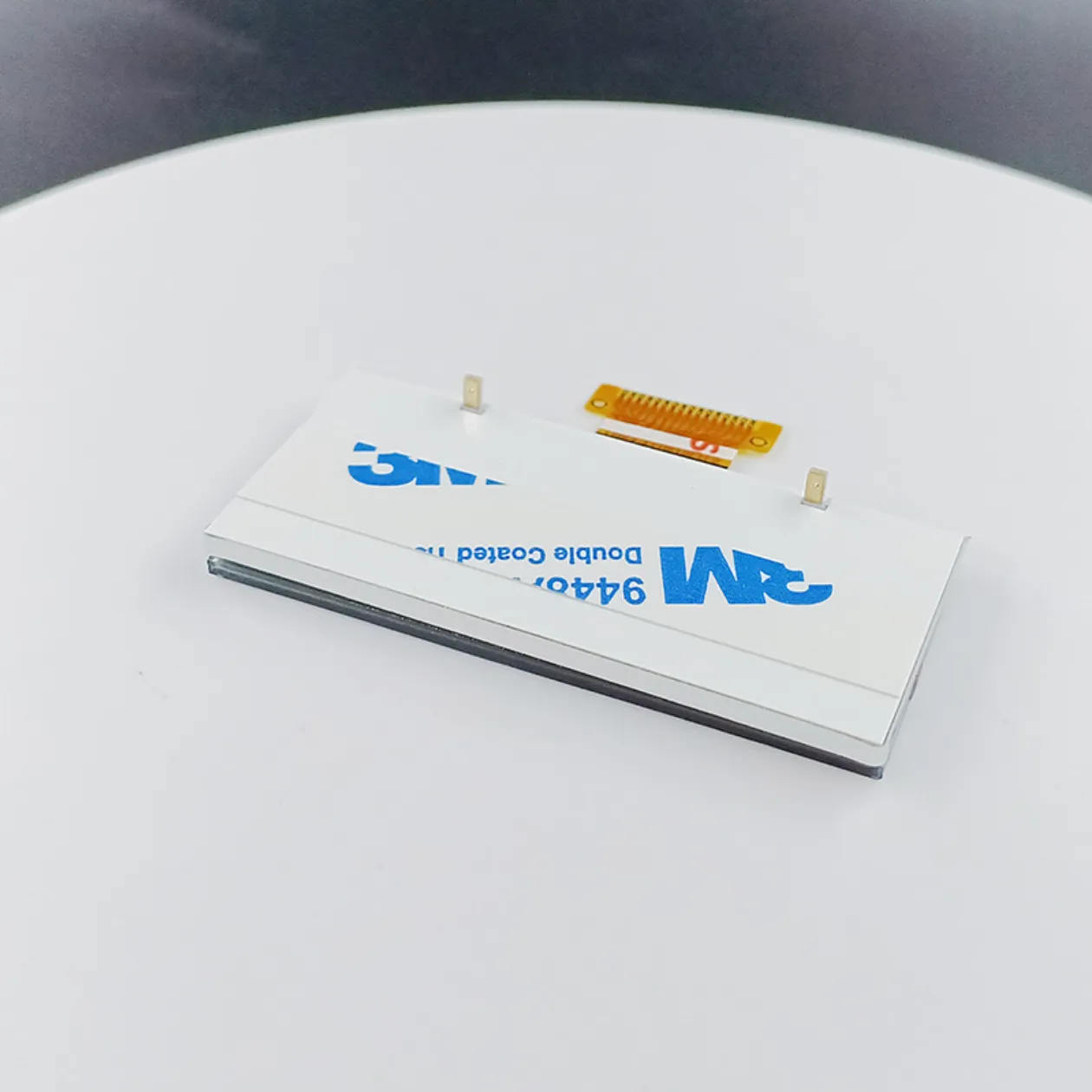

1.4 LED-Hintergrundbeleuchtung A und K werden separat für die Leiterplatte mit Strom versorgt, müssen auf der Leiterplatte verlötet werden.
1.5 Produkteigenschaften:
●Eingebauter Anzeigedaten-RAM ist 64x192 Bits.
●Die Boost-Schaltung benötigt nur 3 1uf-Kondensatoren.
●Der Kontrast wird durch Software angepasst:
●Ein Bildschirm zeigt 12 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Ein einzelnes Bild ≦192x64 Punktmatrix.
●4-Draht-SPI-Schnittstelle.
●Reiche Funktionen:
4 Graustufenanzeige, Schnittstellenanzeige ein/aus, positive Anzeige/umgekehrte Anzeige, lesen/ändern/schreiben.
