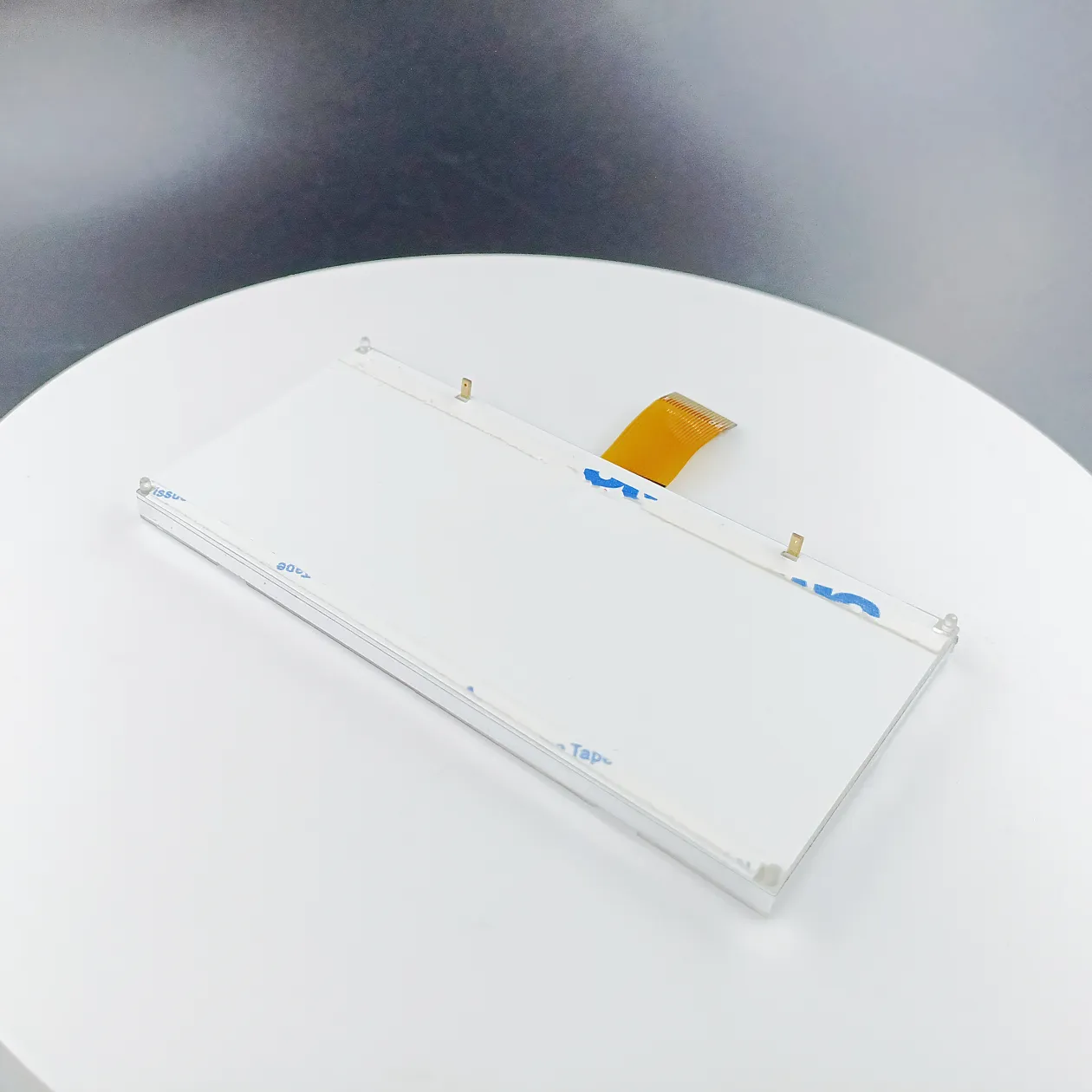

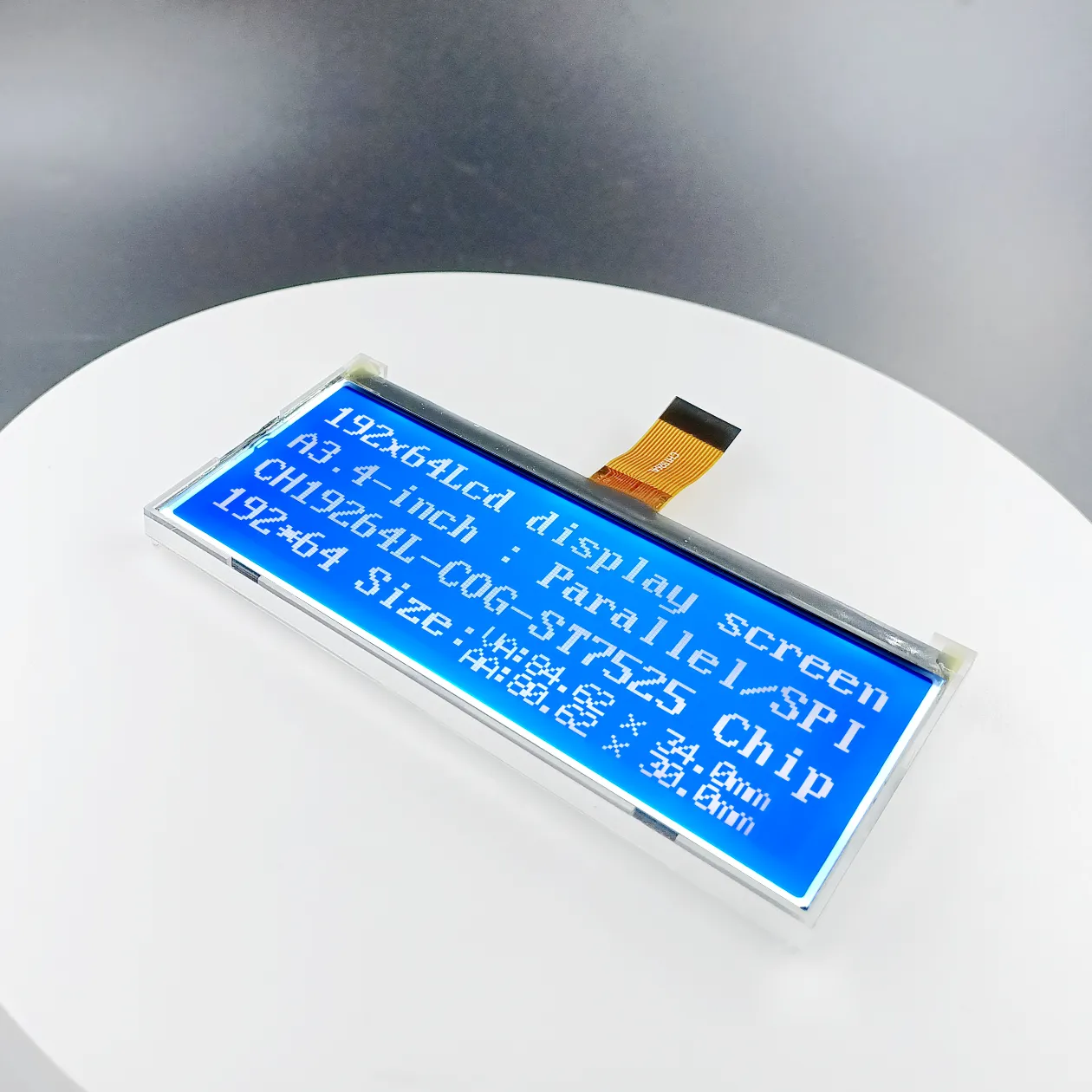

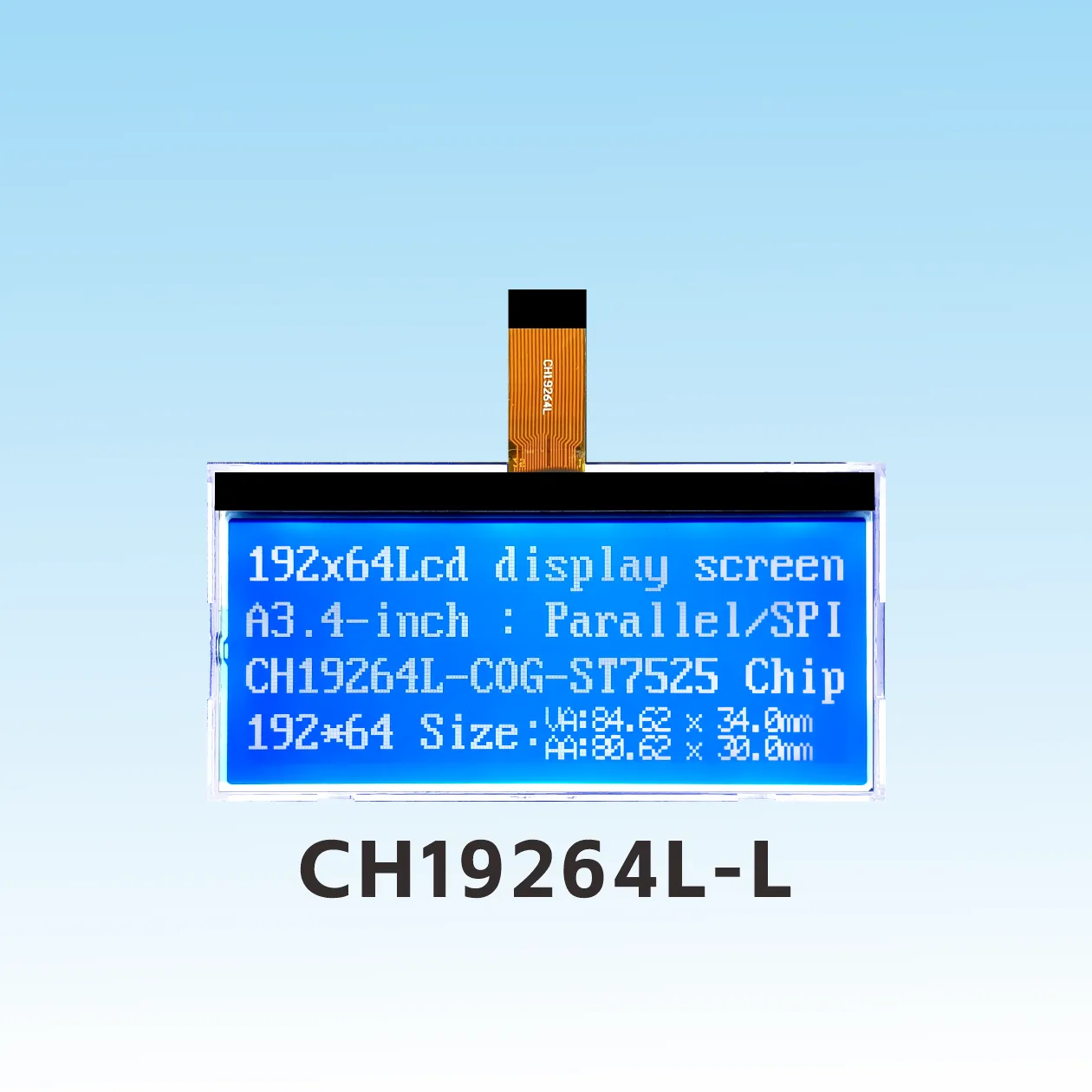

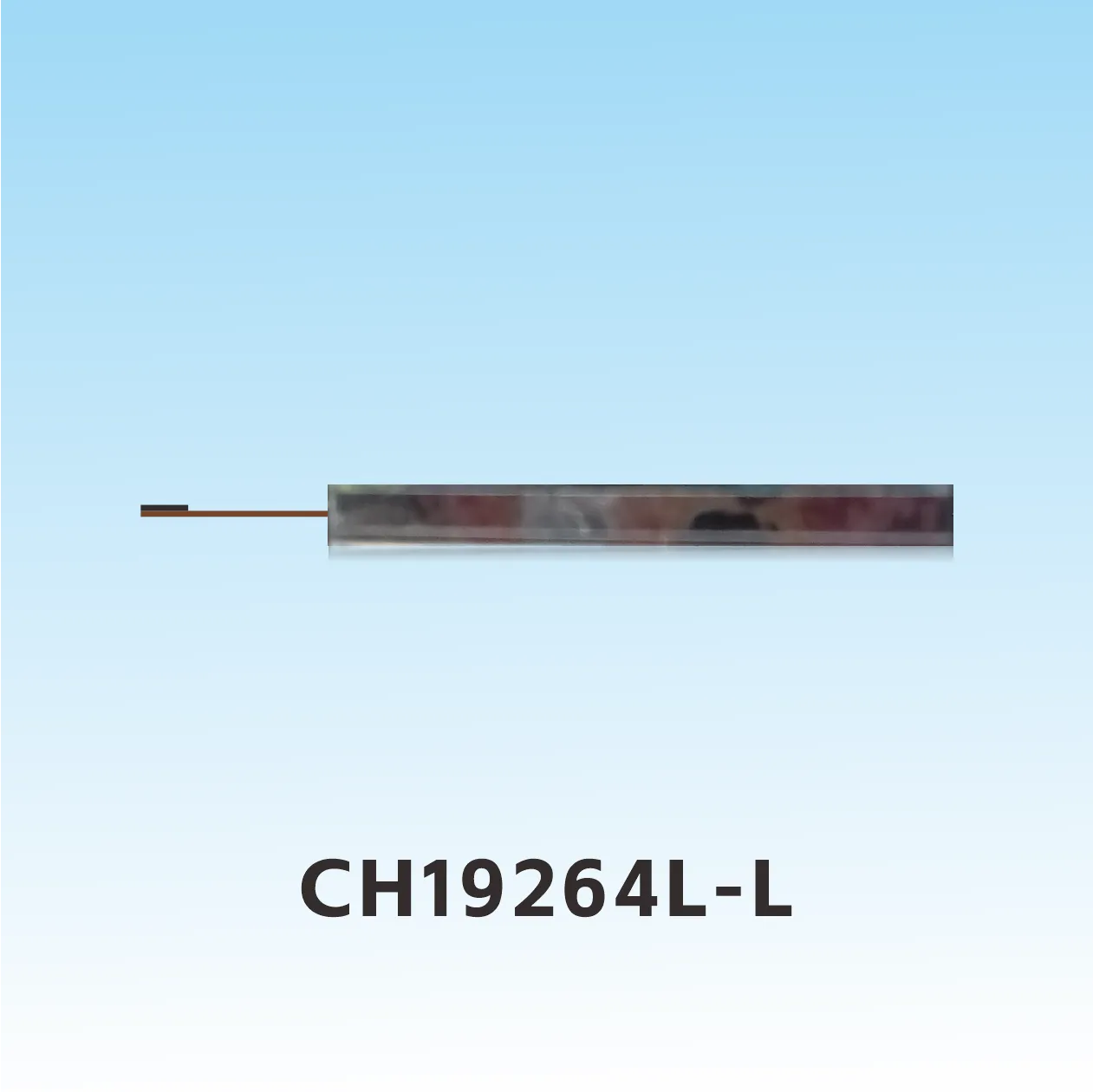

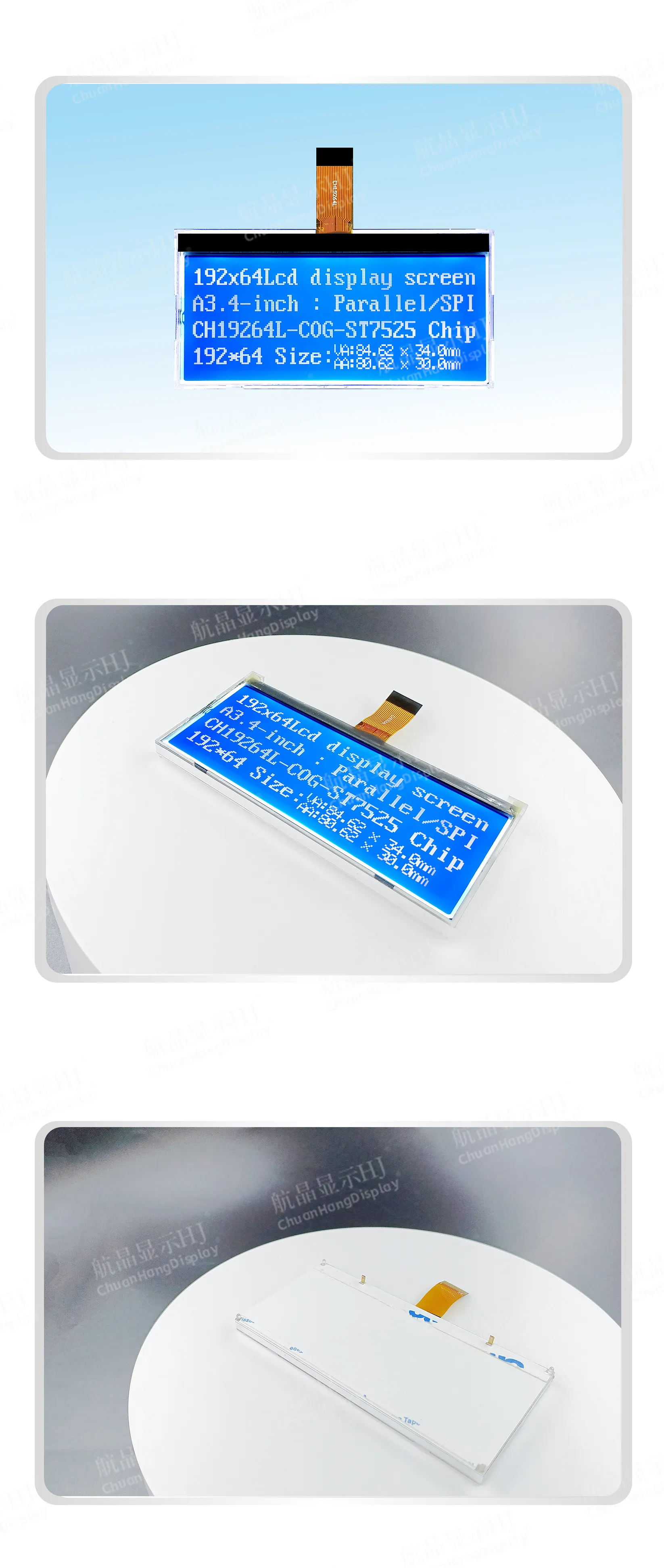

CH19264L-L Grafisches Flüssigkristalldisplay
Produktbeschreibung

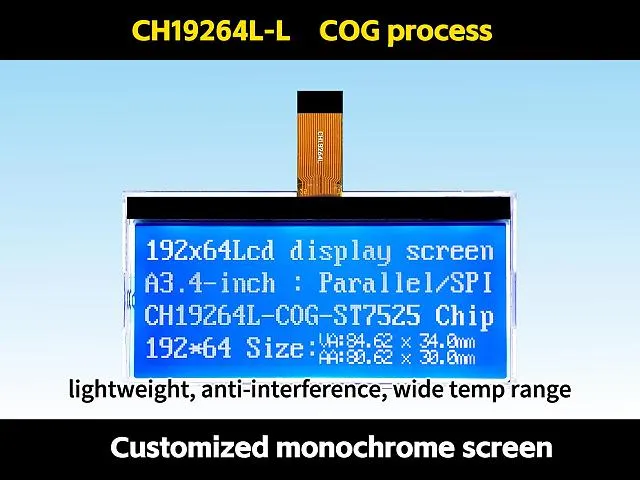

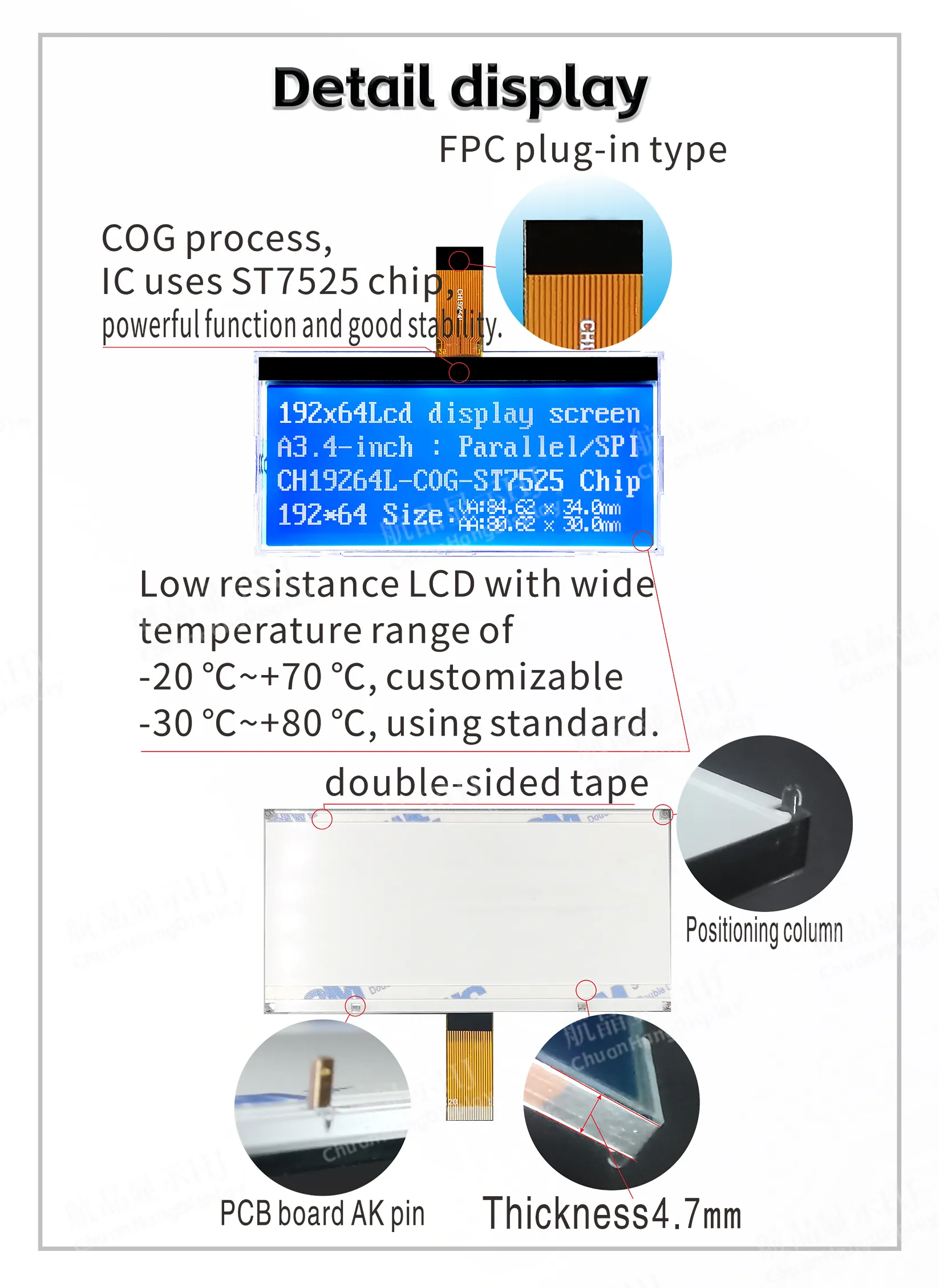

1.1 C0G-Prozess, FPC-Steckverbinder, Produkt mit Hintergrundbeleuchtung, dünne Dicke, stabile Struktur
1.2 IC verwendet st7525, es gibt keine Schriftbibliothek im Chip, Programmierer erstellen die Schriftbibliothek selbst.
1.3 Niedriger Stromverbrauch, nur 3,3V Strommodus, kein Hintergrundbeleuchtungsstrom innerhalb von 1mA, Hintergrundbeleuchtungsstrom innerhalb von 100mA.
1.4 LED-Hintergrundbeleuchtung A und K werden separat für die Leiterplatte mit Strom versorgt und müssen auf der Leiterplatte verlötet werden.

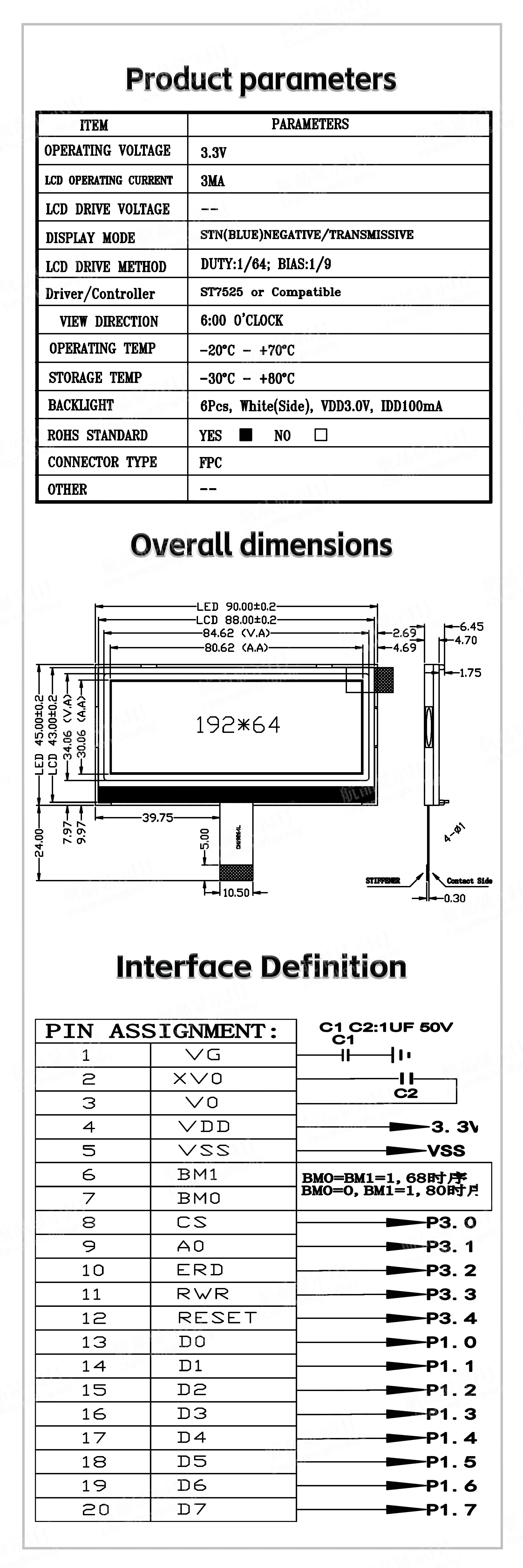

1.5 Produktmerkmale:
●Eingebauter Anzeige-Daten-RAM ist 64x192 Bits.
●Der Boost-Schaltkreis benötigt nur 2 1uf-Kondensatoren.
●Der Kontrast wird durch Software angepasst.
●Ein Bildschirm zeigt 12 Zeichen x 4 Zeilen (16x16 Punktmatrix).
●Einzelbild ≦192x64 Punktmatrix.
●Optionales 4-Draht-SPI-Interface/8-Bit-Parallelport 6800-Timing/8080-Timing, anpassbares 12C-Interface.
●Reiche Funktionen:
Interface-Anzeige ein/aus, positive Anzeige/umgekehrte Anzeige, lesen/modifizieren/schreiben.
