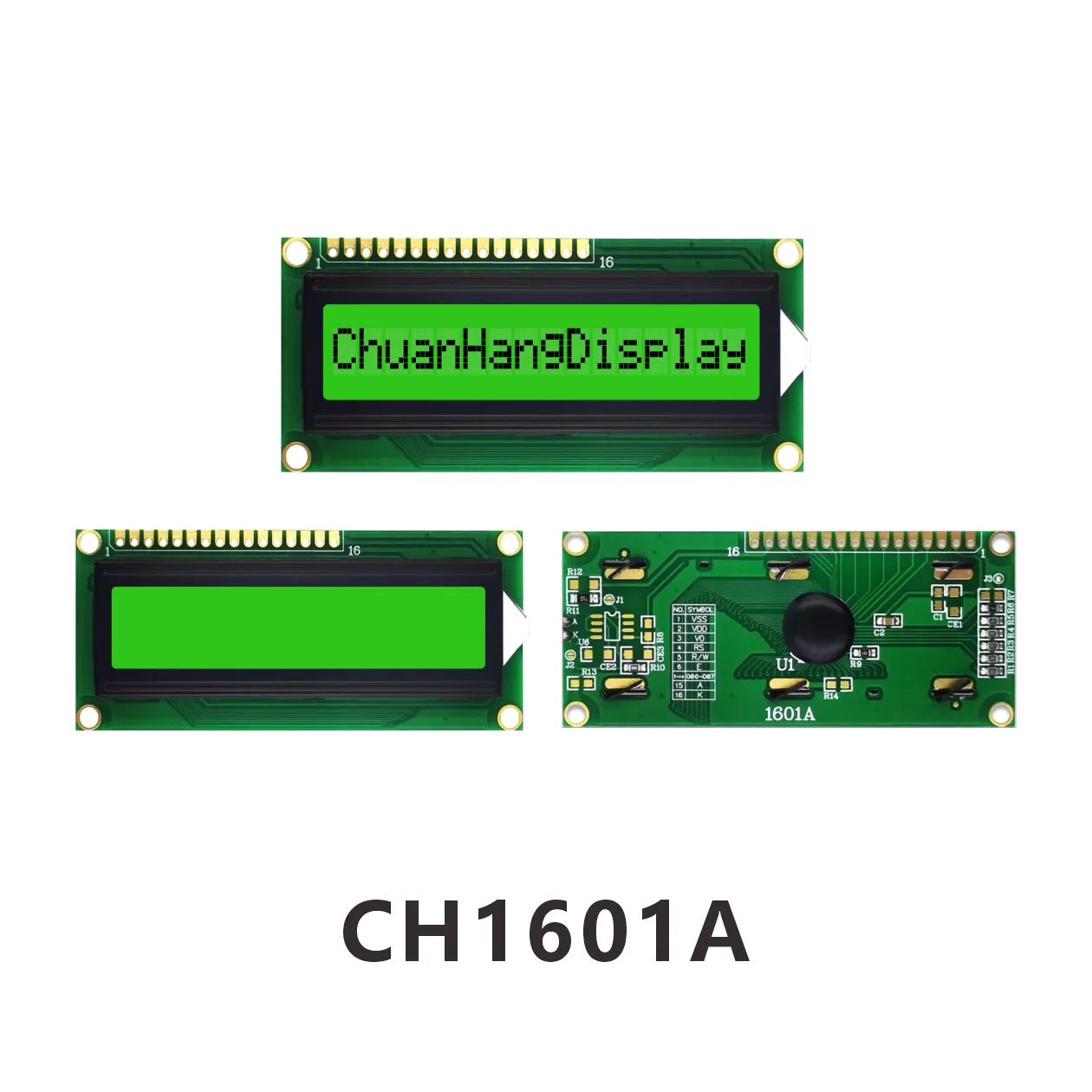

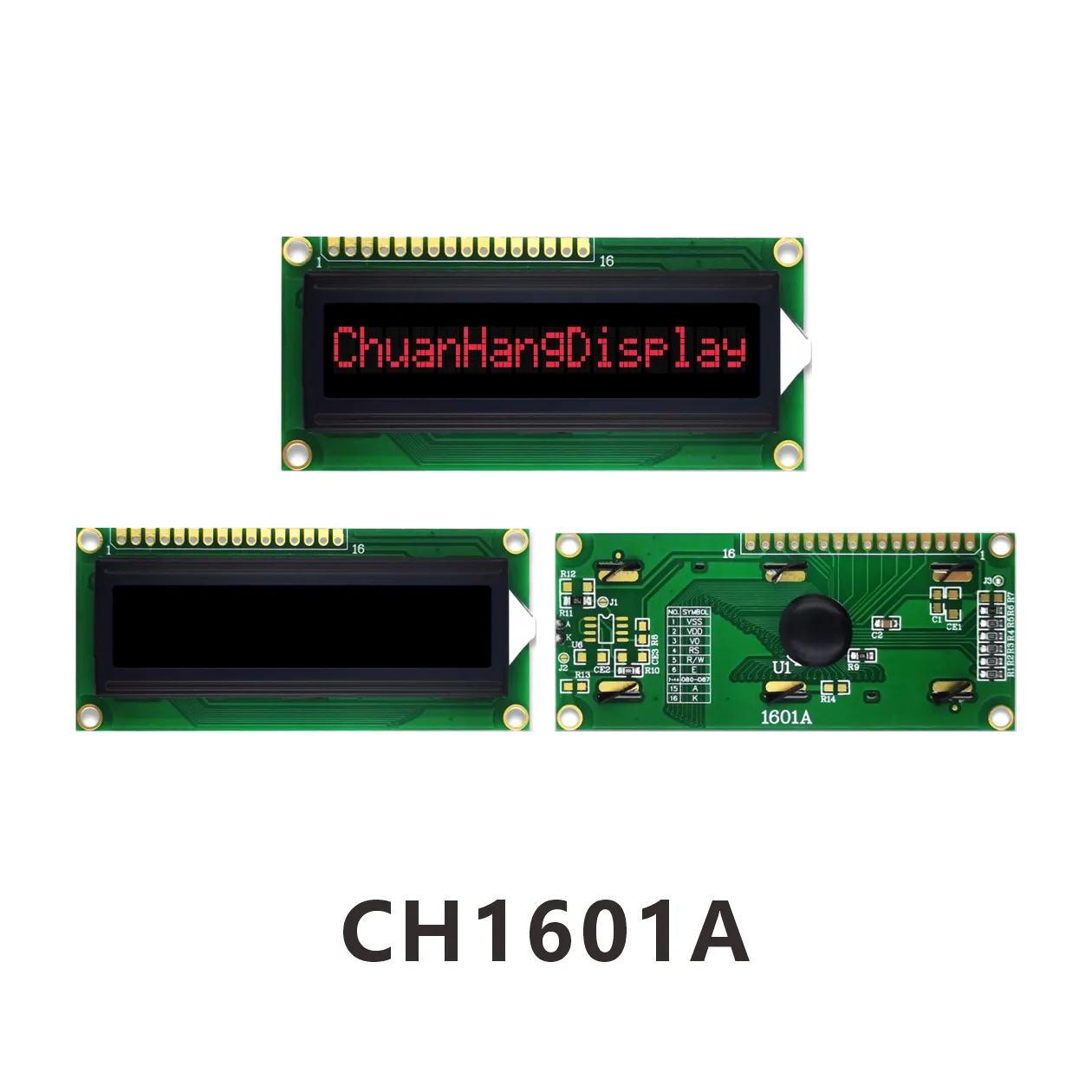

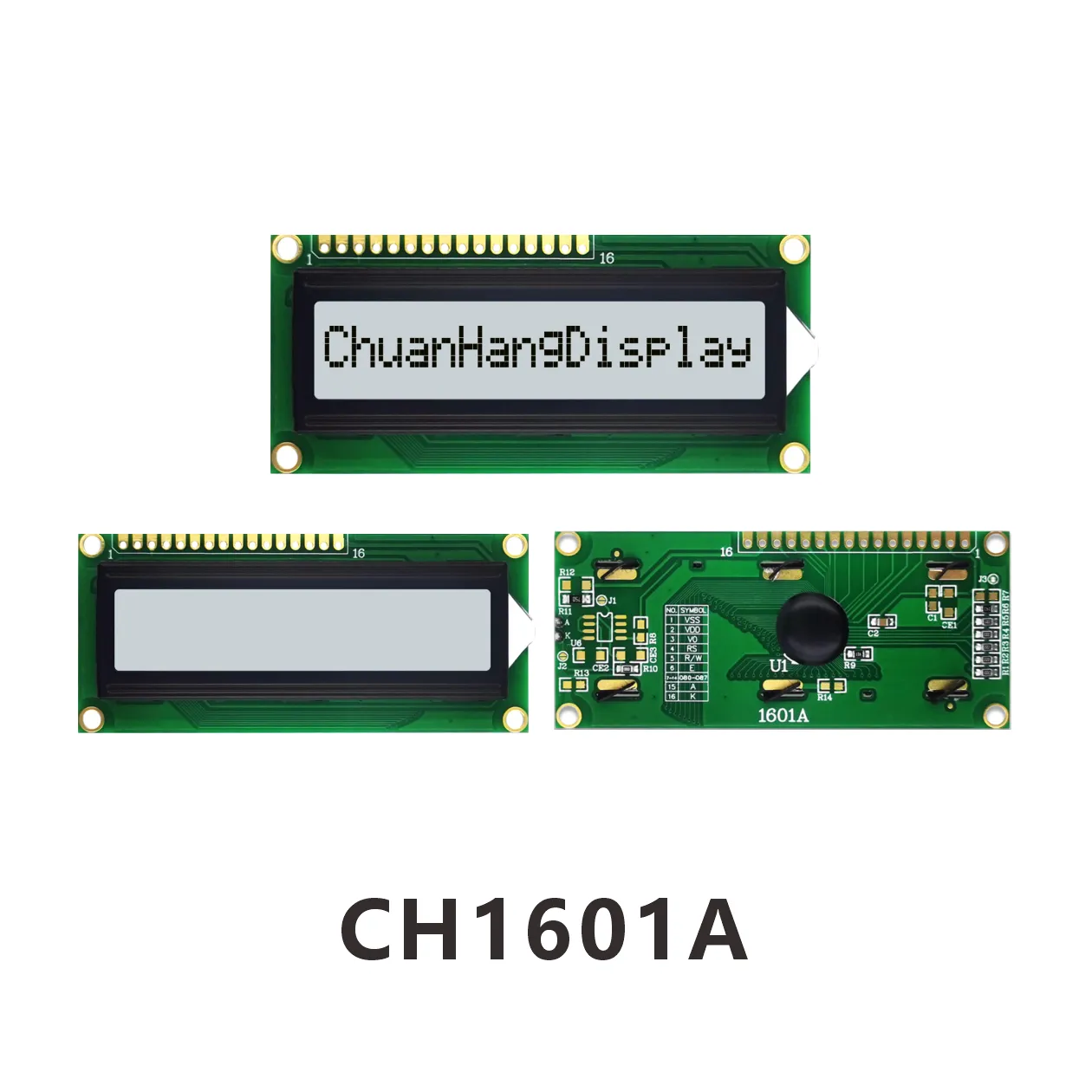

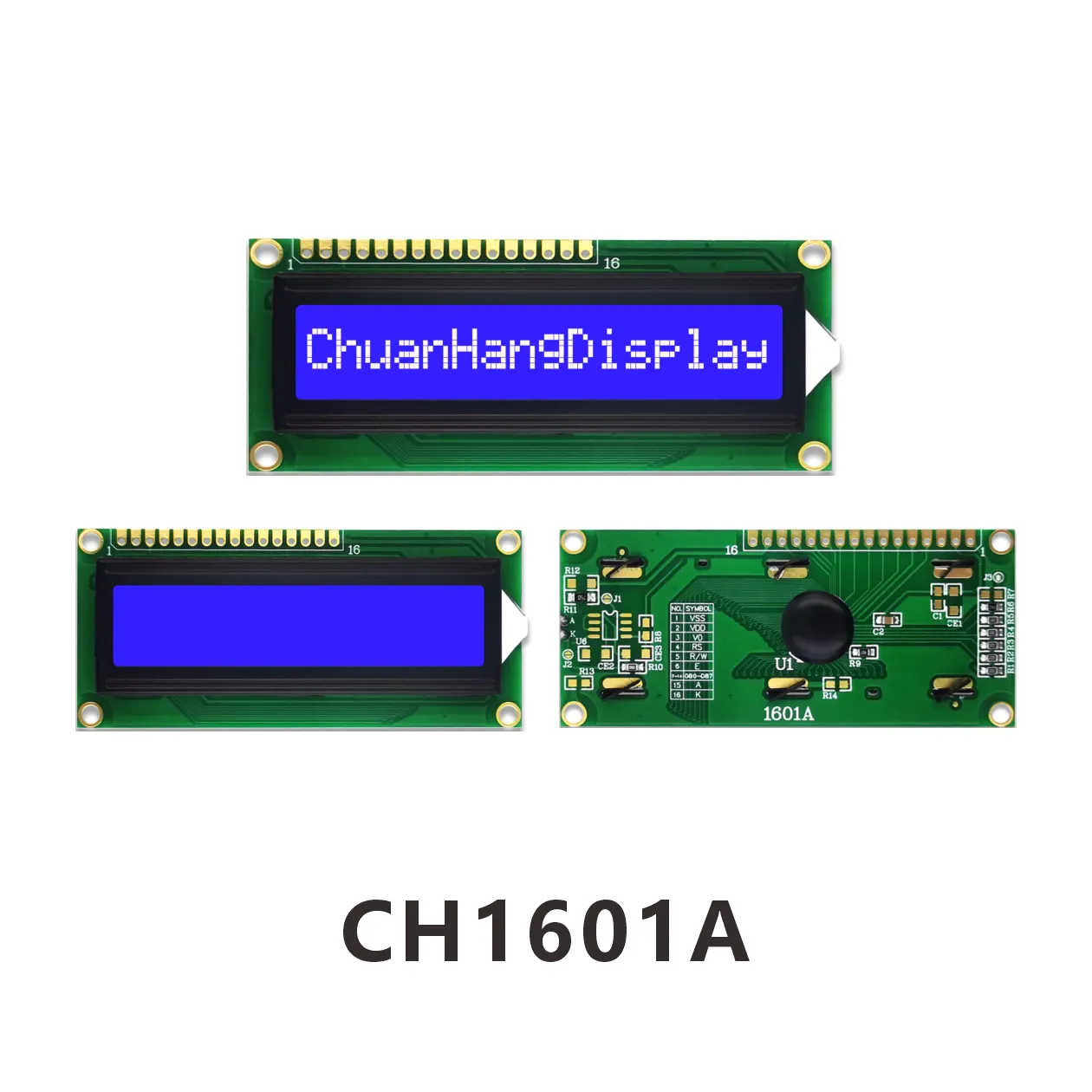

CH1601A LCD-Anzeige 16x1-Datenblatt
Produktbeschreibung

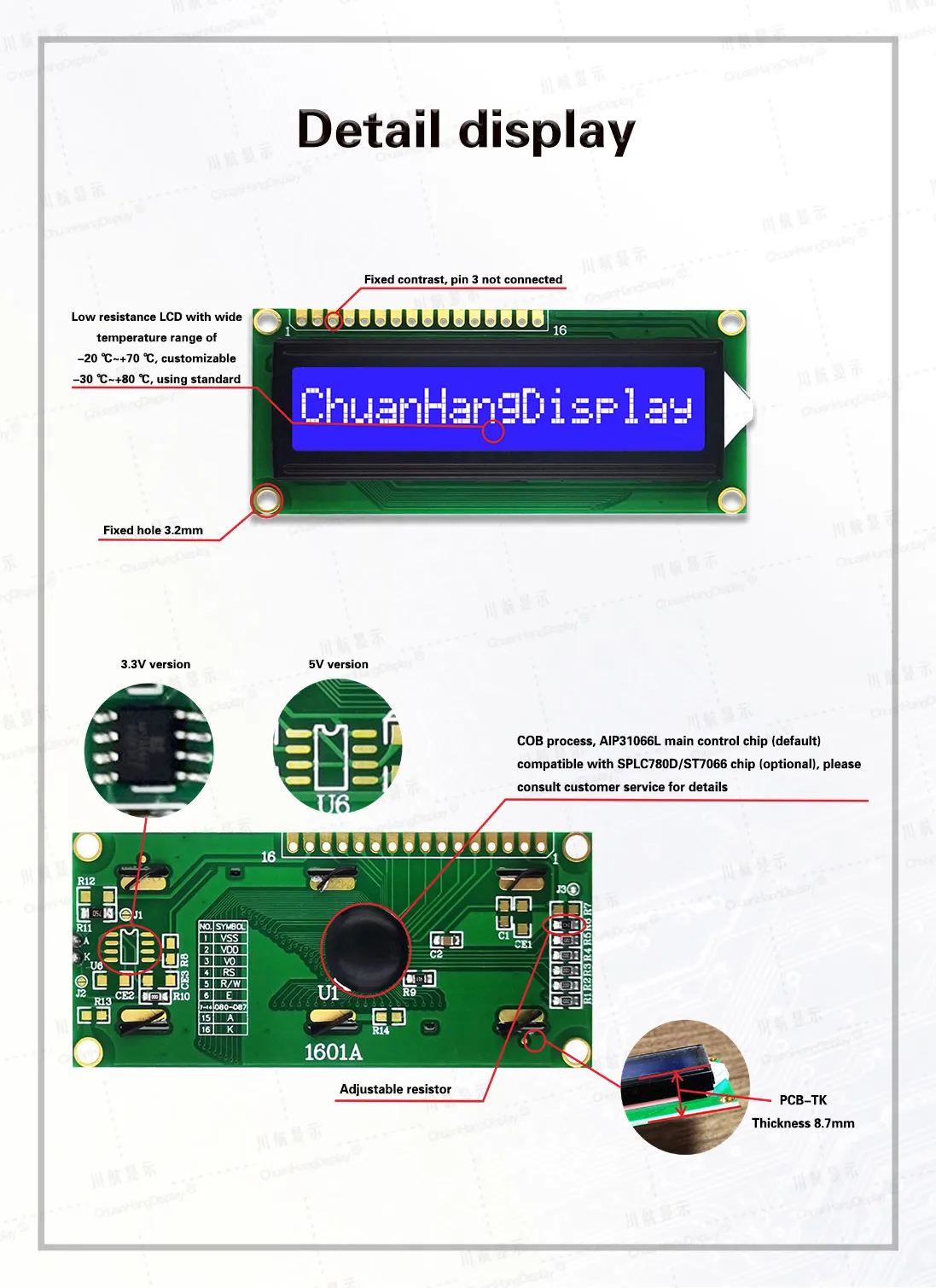

1.1 COB-Prozess, Produkt mit Hintergrundbeleuchtung, leitfähige Bandverbindung, stabile Struktur.
1.2 Schriftart umfasst Englisch-Japanisch, Englisch-Europäisch, Englisch-Russisch, Standard ist Englisch-Japanisch, IC verwendet AIP31066L. Bei Verwendung von RW1063 optionale SPI- und I2C-Schnittstelle.
1.3 Niedriger Stromverbrauch, 5V/3.3V zwei Strommodi, kein Hintergrundbeleuchtungsstrom unter 3mA, mit Hintergrundbeleuchtungsstrom unter 20mA.
1.4 LEDs können von PIN1, PIN2, PIN15, PIN16 oder A und K angetrieben werden.
1.5 Eigenschaften.
● 16 Zeichen x 1 Zeilen.
● Anzeigedaten-RAM von 80 x 8 Bits (bis zu 80 Zeichen).
● Parallelschnittstelle, 4-Bit- oder 8-Bit-MCU-Kommunikation.
● Umfangreiche Funktionen: Schnittstellenanzeige ein/aus, Cursor-Schnittstellenanzeige ein/aus, Cursor ein/aus, Cursor-Blinken ein/aus, Anzeige- und Cursorbewegungsrichtung, Cursorbewegungsrichtung, Cursorbewegungsrichtung. Anzeige- und Cursorbewegungsrichtung.
● Automatische Einschalt-Reset-Funktion
