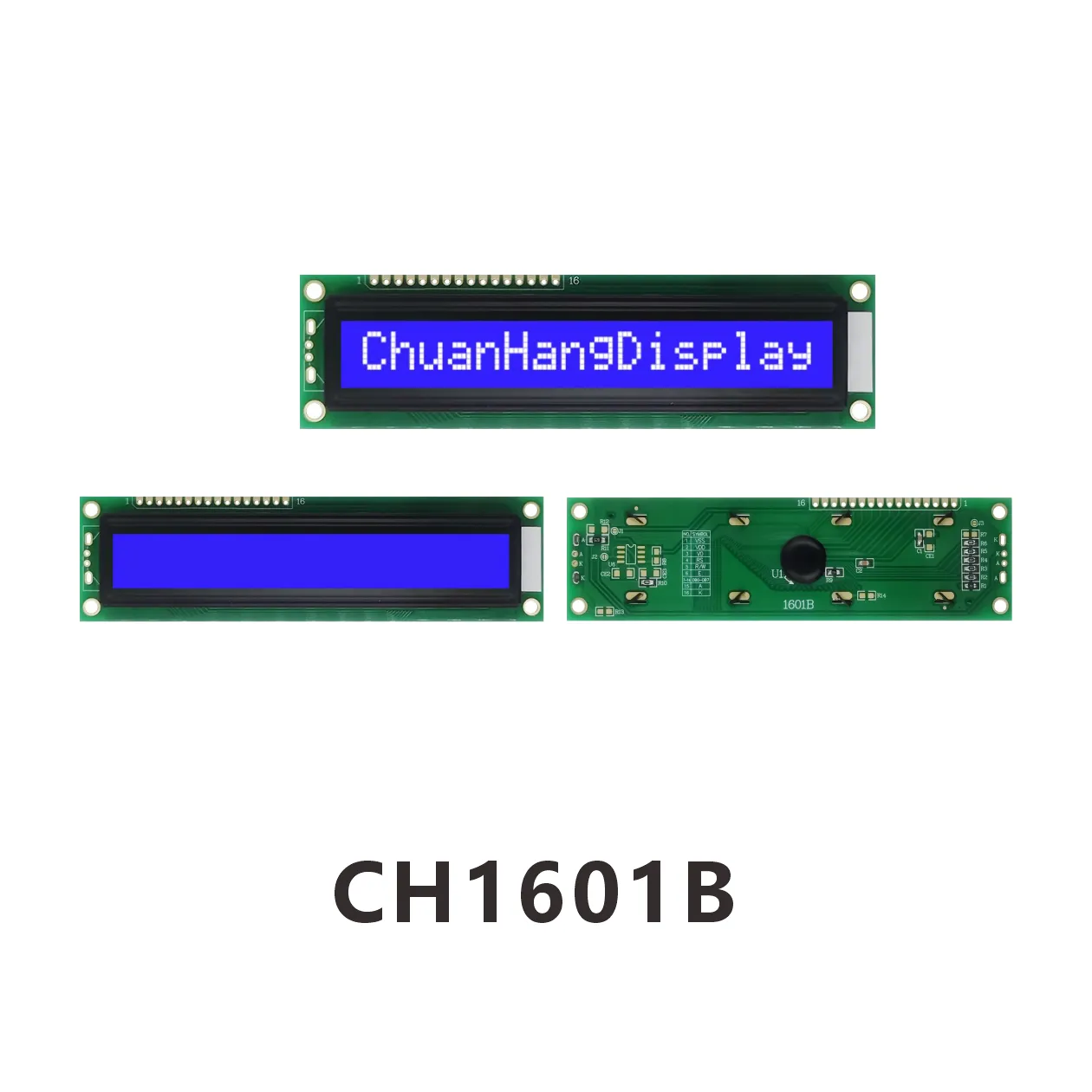

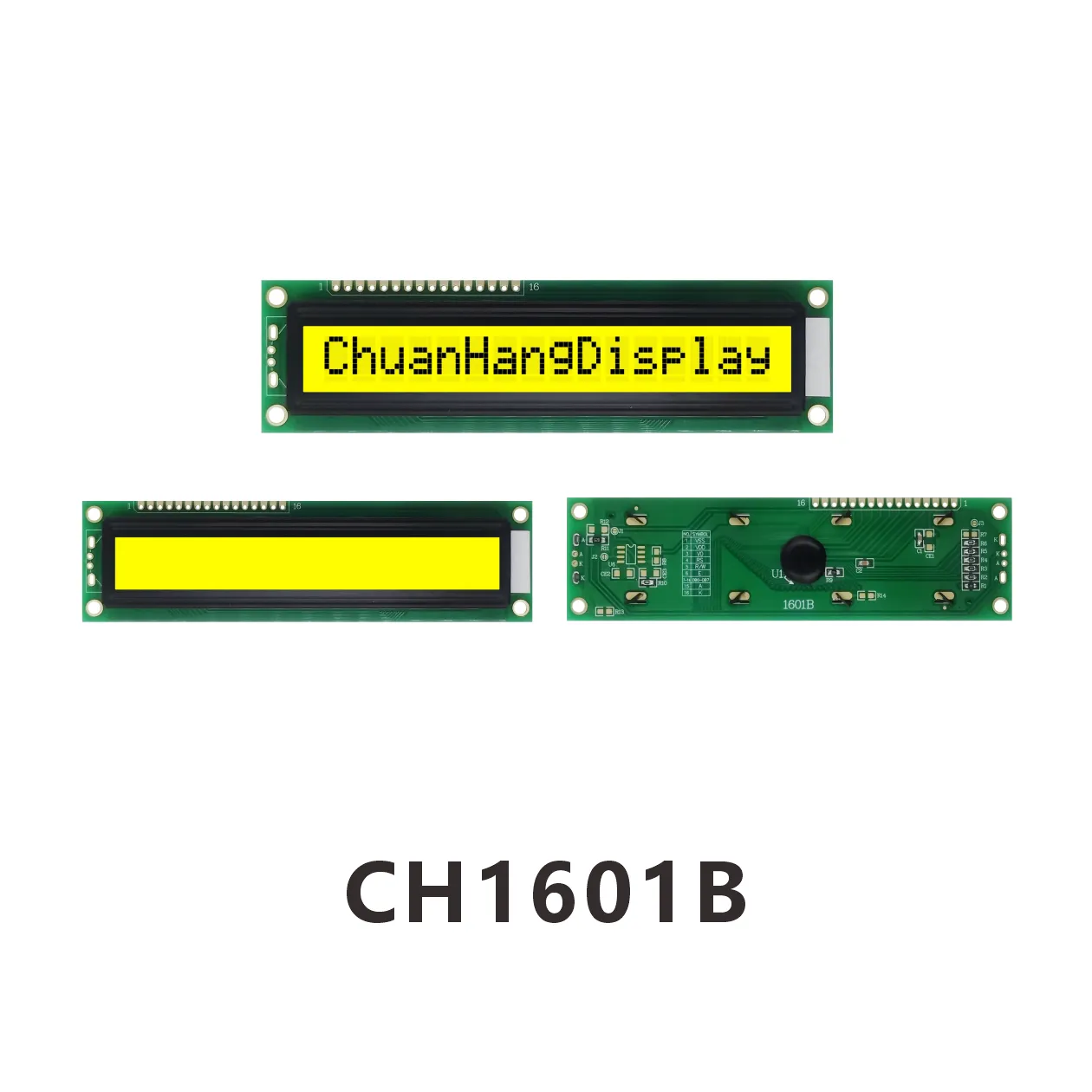

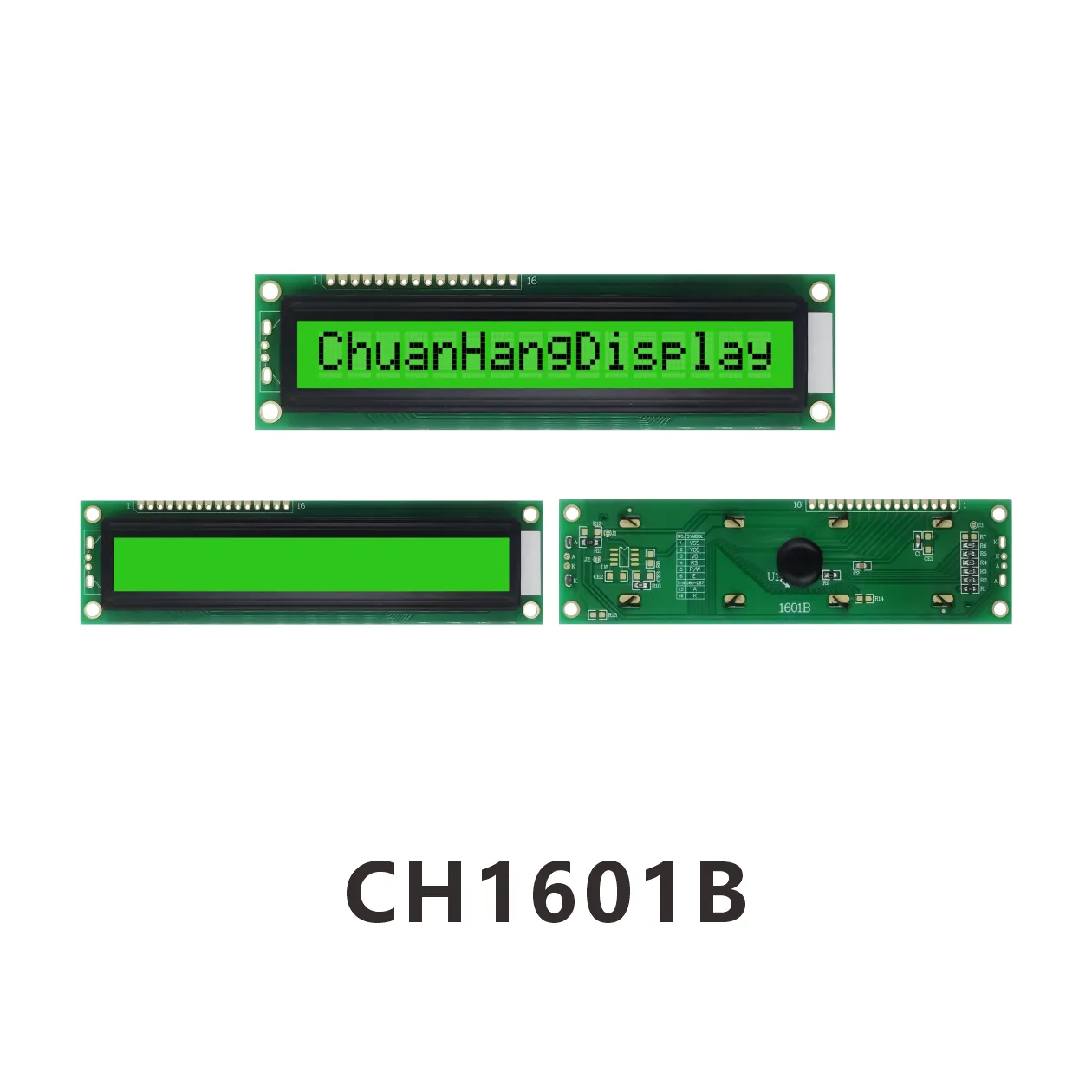

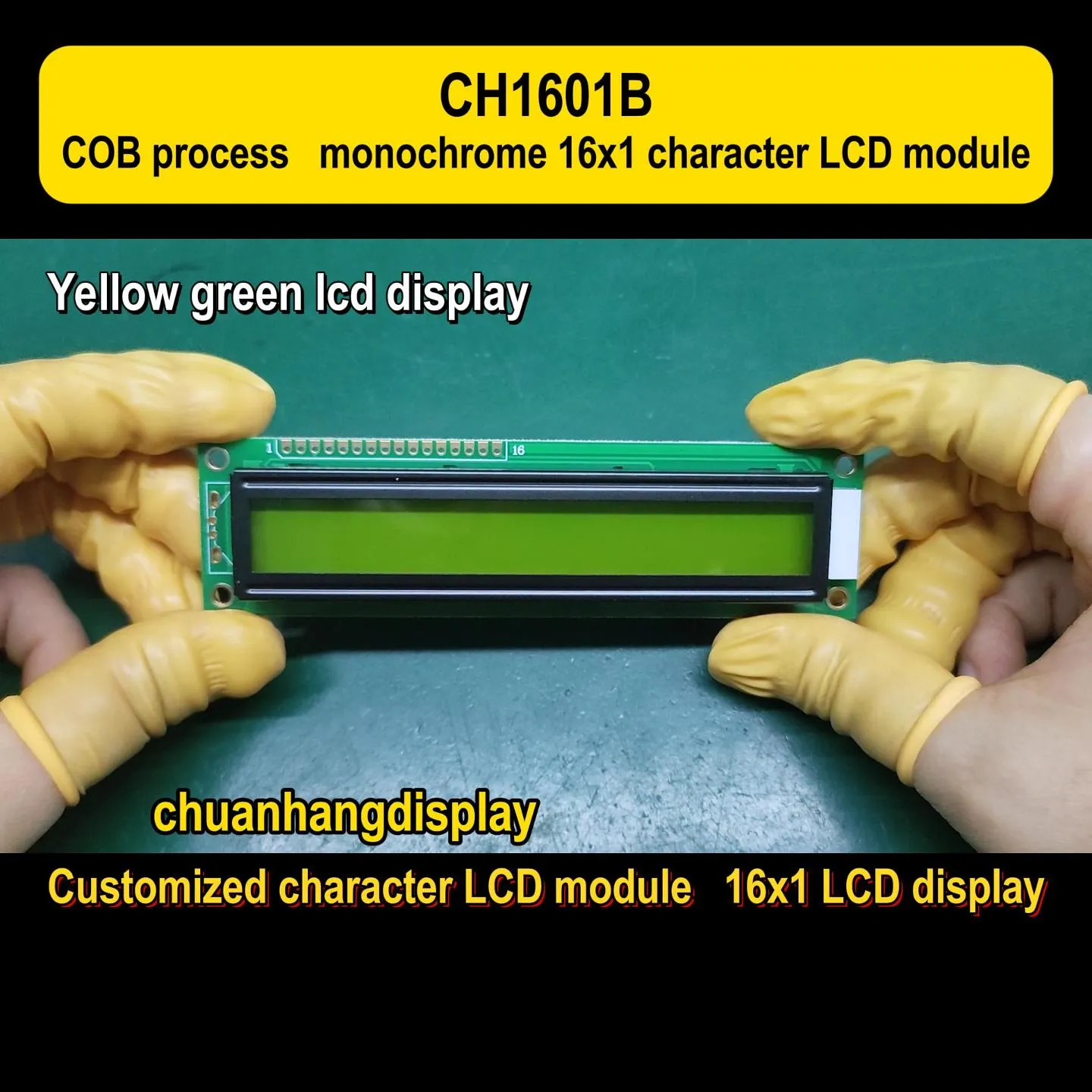

CH1601B 16x1 LCD-Anzeigemodul
Produktbeschreibung
1. Produkteigenschaften

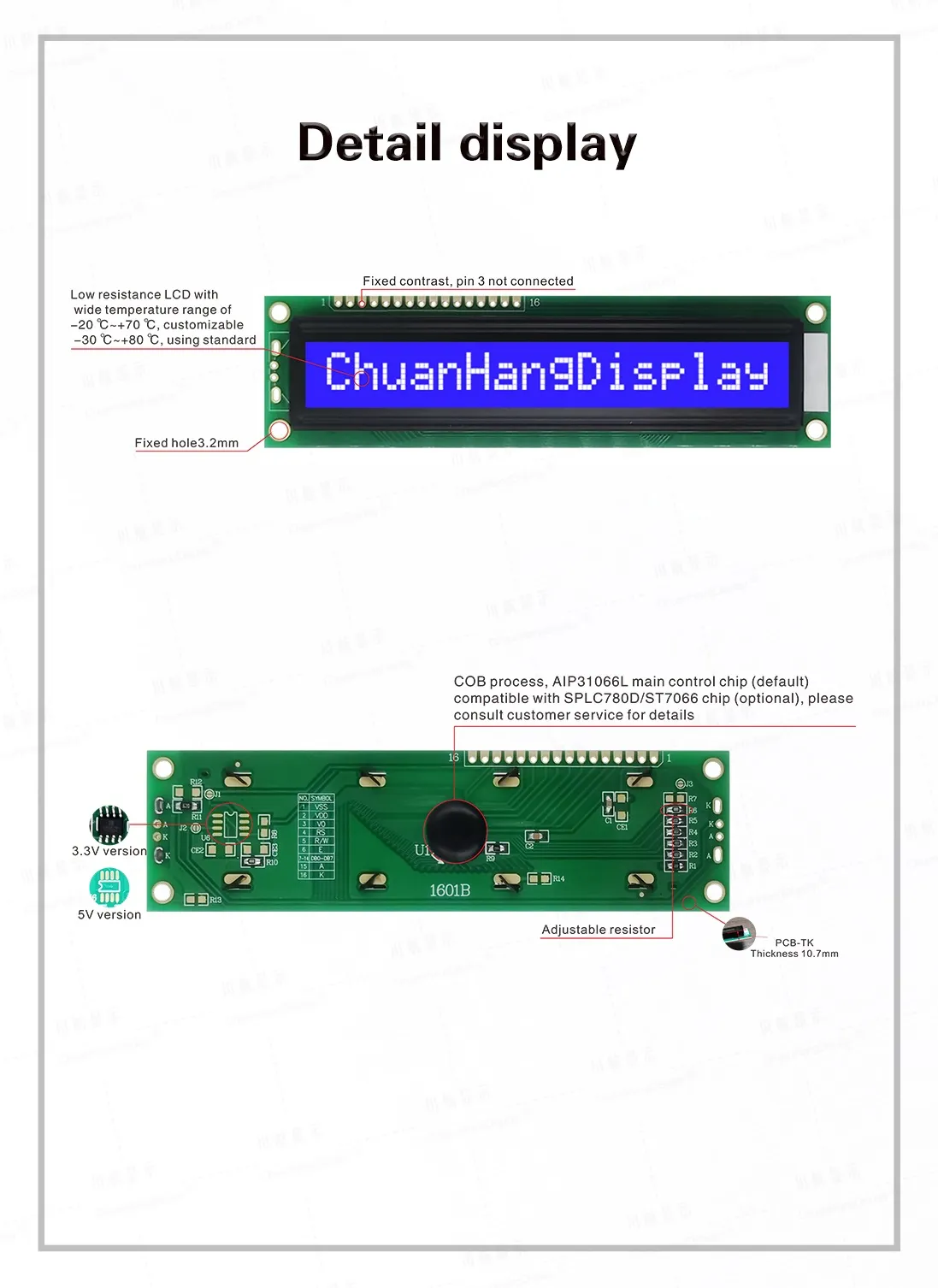

1.1 Das Produkt ist dünn, leicht, mit Hintergrundbeleuchtung, leitfähiger Streifenverbindung und stabiler Struktur.
1.2 COB-Prozess, die Zeichensatzbibliothek umfasst Englisch und Japanisch, Englisch und Europäisch, Englisch und Russisch usw. Standardmäßig sind Englisch und Japanisch eingestellt, IC verwendet AIP31066L.
1.3 Niedriger Stromverbrauch, es gibt zwei Stromversorgungsmodi von 5V/3,3V, der Strom liegt ohne Hintergrundbeleuchtung unter 3mA und mit Hintergrundbeleuchtung unter 40mA.
1.4 Eigenschaften:
● 16 Zeichen x 1 Zeilen.
● Display-Daten-RAM von 80x8 Bits (maximal 80 Zeichen).
● Parallelschnittstelle, 4-Bit- oder 8-Bit-MCU-Kommunikation.
● Umfangreiche Funktionen:
Schnittstellendisplay an/aus, Cursor an/aus, Cursorblinken an/aus,
Anzeige- und Cursorrichtungsbewegung,
Schriftartauswahl (5x8 Punktmatrix oder 5x11 Punktmatrix),
Schreiben von Daten in DDRAM/CGRAM,
Busy-Flag,
Lesen von Daten in DDRAM/CGRAM,
● Automatische Power-On-Reset-Funktion
1.5 RAM-Adresskarte
