Ein benutzerdefiniertes Segmentdisplay (statisches oder multiplexed Segment-LCD) bleibt die ultimative Ingenieurlösung für batteriebetriebene Instrumente, industrielle Smart Meter, medizinische Diagnosetechnologien und Automobilcluster – es bietet jahrelangen Betrieb mit einer einzigen Knopfzelle, sofortige Reaktion bei Minusgraden und kompromisslose Lesbarkeit bei Sonnenlicht im Freien. Die Beschaffung von benutzerdefiniertem Glas erfordert ein Gleichgewicht zwischen den Kosten für benutzerdefinierte Fotomaskenwerkzeuge, Multiplexansteuerungsverhältnissen (statisch bis 1/8 Duty), optischer Polarisationschemie (TN, HTN, STN oder ultra-schwarzes VA/EBTN) und mechanischen Verbindungen (Metallstifte, elastomerische Zebra-Streifen, Heißsiegelkabel oder COG/FPC). Gegründet im Jahr 2011, Shenzhen Chuanhang Electronic Technology Co., Ltd. (Chuanhang Display) betreibt eine moderne 5.000 Quadratmeter große Anlage mit über 100 qualifizierten Technikern und mehr als 10 F&E-Spezialisten. Wir bieten schlüsselfertige benutzerdefinierte Segment-LCD-Engineering von der ersten CAD-Layout bis zur Massenproduktion über automatisierte COG-, FOG-, COB- und SMT-Linien, unterstützt durch niedrige NRE-Werkzeugkosten und garantierte Verfügbarkeit von Komponenten für 5 bis 7+ Jahre.
Die Entwicklung eines benutzerdefinierten Segmentdisplays erfordert die Definition von fünf physikalischen Spezifikationen: Segment- und Symbolanordnung über benutzerdefinierte CAD-Fotomaskenwerkzeuge, Flüssigkristallmodus (kosteneffizientes TN, Weitwinkel-STN oder hochkontrastierendes negatives VA/EBTN), Multiplexansteuerungsbedingungen (statisch 1:1 oder 1/2 bis 1/8 Duty mit passendem Bias), mechanische Verbindung (Durchgangsmetallstifte, elastomere Zebra-Streifen oder COG) und Betriebstemperaturbereiche (-20°C bis +70°C oder Weittemperatur -30°C bis +80°C). Chuanhang Display liefert schnelle Musterumschlagzeiten von 10 bis 15 Tagen bei benutzerdefinierten Glaswerkzeugen mit niedrigen NRE-Gebühren, vollständigen temperaturkompensierenden Schaltungen und direkten Fabrikpreisen.
Benutzerdefinierte 7-Segment-Ziffern, 14-Segment-alphanumerische Zeichen, Balkendiagramme und proprietäre Markenikonen, die nach Ihren CAD-Spezifikationen entworfen wurden.
Verbraucht Mikroampere Betriebsstrom im reflektiven Modus, was eine kontinuierliche 5- bis 10-jährige Gerätebetreibung mit einer einzigen 3V-Lithiumbatterie ermöglicht.
Niedrige NRE-Fotomaske Werkzeugkosten mit schnellen Prototypenarbeitsmustern, die innerhalb von zwei Wochen geliefert werden.
Garantierte Verfügbarkeit von 5 bis 7+ Jahren für benutzerdefinierte Glaswerkzeuge und Steuerungs-ICs, wodurch erzwungene Neugestaltungen der Host-PCBs vermieden werden.
Die Auswahl des richtigen mechanischen Verbinders für eine benutzerdefinierte Segmentanzeige bestimmt direkt den Montageaufwand, die Stoßfestigkeit und die langfristige Kontaktzuverlässigkeit. Die vier Hauptverbindungsmethoden sind Durchgangs-Metallstifte, elastomerische Zebra-Streifen, flexible Wärmeversiegelungsstecker (HSC) und Chip-on-Glass (COG) mit FPC-Schwänzen.
Für Anwendungen mit hohen Vibrationen oder einfach wellenlötbaren PCBs clippen Durchgangsmetallstifte (typischerweise 2,54 mm oder 1,8 mm Pitch) direkt auf die Glas-ITO-Kontaktpads und bieten eine starre strukturelle Unterstützung ohne zusätzliche Rahmen. Im Gegensatz dazu komprimieren elastomerische Zebra-Streifen für ultra-flache Gehäuse oder hochpinige Segmentanzeigen zwischen dem Glas und den vergoldeten PCB-Pads unter einem gestanzten Metallrahmen und eliminieren das Löten vollständig.
Im Einklang mit den von der Society for Information Display (SID) festgelegten Richtlinien für die Displaytechnik und den physikalischen Zuverlässigkeitsstandards gemäß IEC 61747 Flüssigkristallspezifikationen unterstützt Chuanhang Display alle vier Verbindungsschemata intern:
Clips, die direkt auf das Glassubstrat geklebt sind. Unterstützt 1,8 mm, 2,0 mm oder standardmäßigen 2,54 mm Pitch. Lötbar direkt in PCB-Durchgangslöcher; kein mechanischer Klemmrahmen erforderlich.
Leitfähiger Gummistreifen, der abwechselnd leitfähige Kohlenstoff- und isolierende Silikonschichten enthält. Eliminiert Lötverbindungen vollständig; erfordert mechanische Rahmenkompression (15–20% Quetschverhältnis).
Leitfähige Kohlenstoff-/Graphitbahnen, die auf flexibler Polyesterfolie gedruckt sind. Heißstempel bonded an das Glas und die PCB-Pads, was eine versetzte Montage und unregelmäßige Gehäuseverpackungen ermöglicht.
Treiber-IC, das direkt an der LCD-Glaskante befestigt ist und standardmäßiges SPI/I2C über ein schlankes flexibles FPC ausgibt. Reduziert die Pinanzahl des Host-MCU von über 40 Pins auf nur 3 oder 4 Busleitungen.
Im Design von benutzerdefinierten Segmentanzeigen definiert das Antriebsarbeitsverhältnis die Anzahl der gemeinsamen (COM) Rückwandlinien. Statisches Ansteuern verbindet jedes Segment direkt mit seinem eigenen Pin (1:1), was maximalen Kontrast und die breitesten Betrachtungswinkel ergibt, während multiplexes Ansteuern (1/2, 1/3, 1/4 bis 1/8 Arbeitszyklus) Segmentpins teilt, um die Gesamtanzahl der Pins des benutzerdefinierten Glases drastisch zu reduzieren.
Mit steigendem Multiplex-Rate verengt sich das Diskriminierungsverhältnis zwischen der Spannung im eingeschalteten Zustand ($V_{on}$) und der Spannung im ausgeschalteten Zustand ($V_{off}$) erheblich, definiert durch das klassische Gesetz von Iron über Multiplexing:
V_on / V_off = sqrt( (sqrt(N) + 1) / (sqrt(N) - 1) ) // Wo N = Anzahl der Arbeitszyklen
In hochgradig atmosphärischen Außenumgebungen oder bei extremen Temperaturen (-30°C bis +80°C) halten statische oder 1/4 Arbeitszyklus-Anzeigen robuste Kontrastgrenzen ein. Für komplexe Layouts mit Hunderten von Segmenten (wie z.B. Mehrtarif-Stromzähler) berechnet das Ingenieurteam von Chuanhang Display interne Bias-Widerstandsnetzwerke (z.B. 1/3 Bias für 1/4 Arbeitszyklus) vor und integriert Thermistoren mit negativem Temperaturkoeffizienten (NTC), um Übersprechen und Geisterbilder zu verhindern.
Im Gegensatz zu Handelsmaklern, die das Glas schneiden und die Flüssigkristallfüllung an Drittanbieter auslagern, kontrolliert Chuanhang Display den gesamten Segmentherstellungszyklus direkt in unserem 5.000 m² großen Fertigungswerk in Shenzhen. Dies umfasst die präzise Schneidung von ITO-Glas, die Belichtung von Fotolack, chemisches Ätzen, das Ausrichten von Polyimid und das Vakuumfüllen von Flüssigkristallen im Reinraum.
Unter Einhaltung der optischen Messtechnikstandards, die durch die ISO 9241-307 Richtlinien für visuelle Displays und die Reinraumprotokolle gemäß ISO 14644-1 Reinraumstandards definiert sind, bietet unsere Produktionsstätte unvergleichliche Vorteile bei der benutzerdefinierten Glasbearbeitung:
Aufbauend auf 13 Jahren spezialisierter Display-Herstellung führt Chuanhang Display einen strukturierten 6-stufigen Qualifikationsprozess bei jeder benutzerdefinierten Segmentanzeige-Bestellung durch und überführt Ihr Design von der anfänglichen 2D-CAD-Zeichnung zur zertifizierten Serienproduktion.
A1: Benutzerdefinierte Segment-LCD-Werkzeuge sind außergewöhnlich kosteneffektiv. Bei Chuanhang Display liegen die NRE-Werkzeuggebühren für Fotomasken typischerweise zwischen 300 und 1.500 US-Dollar, abhängig von den Glasdimensionen, der Komplexität des Multiplex und dem Verbindungstyp (Metallstifte vs. COG). Im Gegensatz zu Farb-TFT-Displays, die Zehntausende von Dollar für Werkzeuge erfordern, ermöglichen benutzerdefinierte Segment-LCDs selbst bescheidenen Hardware-Startups eine kostengünstige individuelle Markenbildung.
A2: Sobald der Kunde unsere detaillierten 2D-Konstruktionszeichnungen genehmigt (typischerweise innerhalb von 24 bis 48 Stunden abgeschlossen), werden die ersten funktionierenden Glasprototypen hergestellt, gefüllt, gesteckt und innerhalb von 10 bis 15 Werktagen versendet. Die Massenproduktion beginnt schnell innerhalb von 3 bis 4 Wochen nach der Qualifizierung des Prototyps.

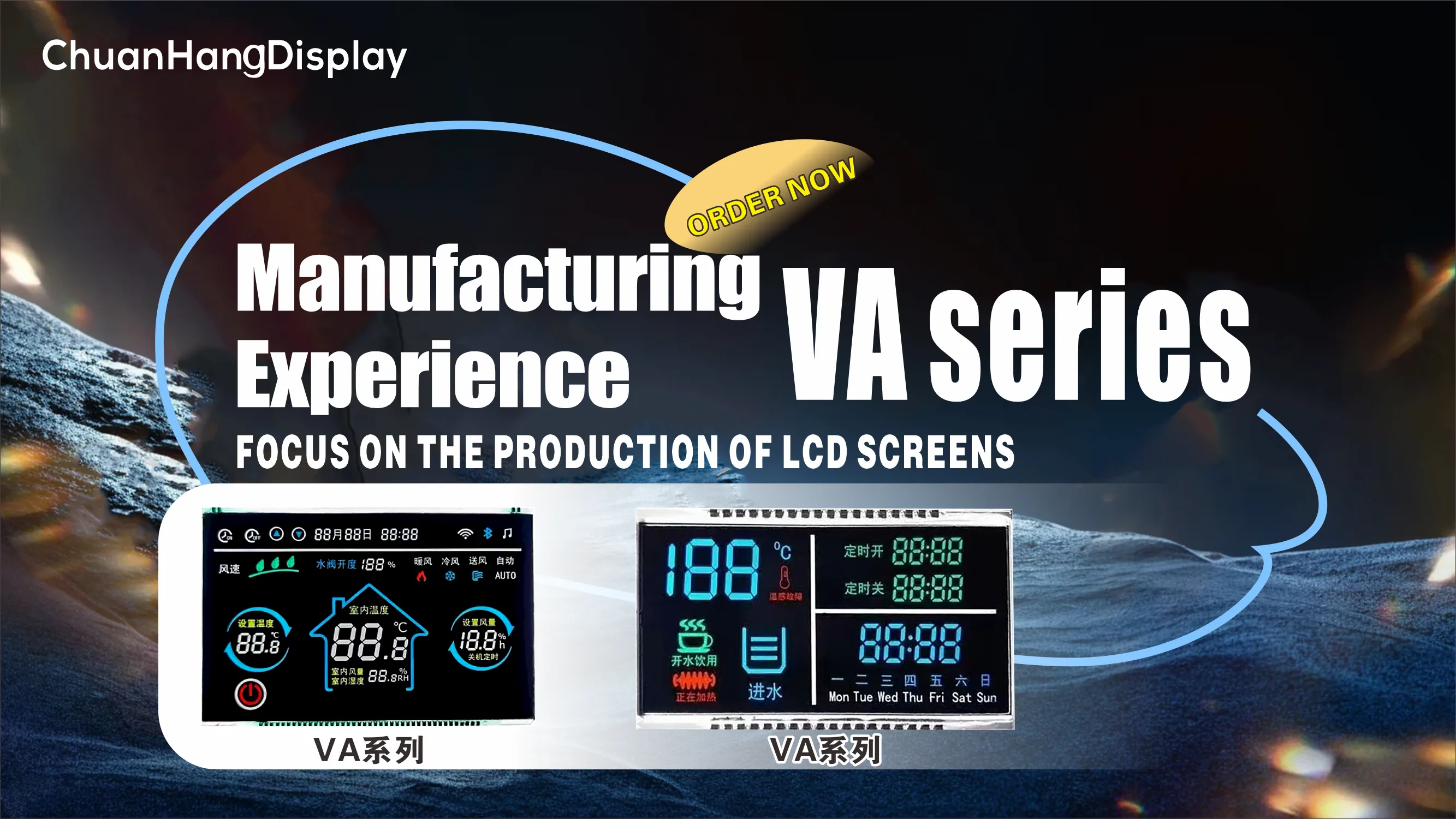

A3: Während Standard-TN-Displays einen grauen Hintergrund mit bescheidenem 4:1-Kontrast haben, orientieren VA (Vertical Alignment / EBTN)-Displays die Flüssigkristallmoleküle vertikal zu den Glassubstraten und blockieren das Durchscheinen des Hintergrundlichts vollständig. Dies liefert einen ultra-tiefen, pitch-schwarzen Hintergrund mit Kontrastverhältnissen von über 300:1 und nahezu 180° symmetrischen Betrachtungswinkeln. Das Siebdrucken von farbigen Tinten auf das Display erzeugt lebendige, mehrfarbige statische Indikatoren, die in der Automobil- und hochwertigen Konsumgüterindustrie beliebt sind.
A4: Da maßgeschneiderte Segmentglasmasken vollständig im Besitz unserer 5.000 m² großen Einrichtung in Shenzhen sind, bewahrt Chuanhang Display maßgeschneiderte Werkzeuge auf unbestimmte Zeit. Wir garantieren 5, 10 oder 15+ Jahre Produktionskontinuität. Wenn ein Onboard-Treiber-IC das Ende seiner Lebensdauer erreicht, stellt unser mehr als 10 Mitglieder umfassendes F&E-Team pin-kompatible Ersatz-PCB-Baugruppen zur Verfügung, die garantieren, dass keine mechanischen Chassis- oder Host-Code-Umgestaltungen für Ihr Produkt erforderlich sind.
A5: Um innerhalb von 24 Stunden einen formellen Ingenieurvorschlag zu erhalten, geben Sie bitte an: (1) Eine Skizze oder 2D-CAD-Zeichnung Ihres benötigten Segments, Ziffern- und Symbollayouts, (2) Zielaußenmaße des Glases (OD), (3) Betriebsspannung (z. B. 3,0 V oder 5,0 V), (4) Bevorzugte Verbindungsmethode (Metallstifte, Zebra-Streifen oder COG/FPC) und (5) Betriebstemperaturbereich (kommerziell vs. weitreichend).
A6: Nach der Genehmigung des Prototyps (geliefert in Chargen von 5 bis 10 Mustergeräten) bleiben unsere MOQ für die Massenproduktion sehr entgegenkommend. Für maßgeschneiderte Segmentglas mit Stiften oder Zebra beginnen die Standardproduktionsbestellungen typischerweise bei 1.000 bis 2.000 Einheiten, unterstützt durch mehrstufige Mengenrabatte für hochvolumige jährliche Versorgungsverträge.
Umgehen Sie Handelsbroker und gestalten Sie Ihre maßgeschneiderte Segmentanzeige direkt mit Chuanhang Display. Wir bieten 24-Stunden-CAD-Gegenzeichnungen, niedrige NRE-Werkzeugkosten und die Lieferung eines funktionierenden Prototyps innerhalb von 10 bis 15 Geschäftstagen.
