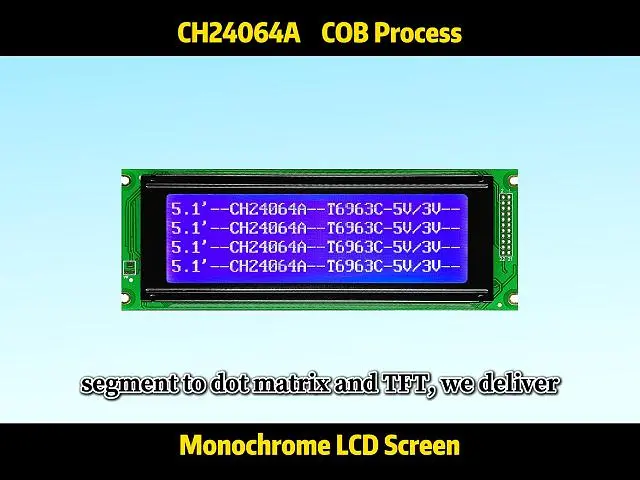

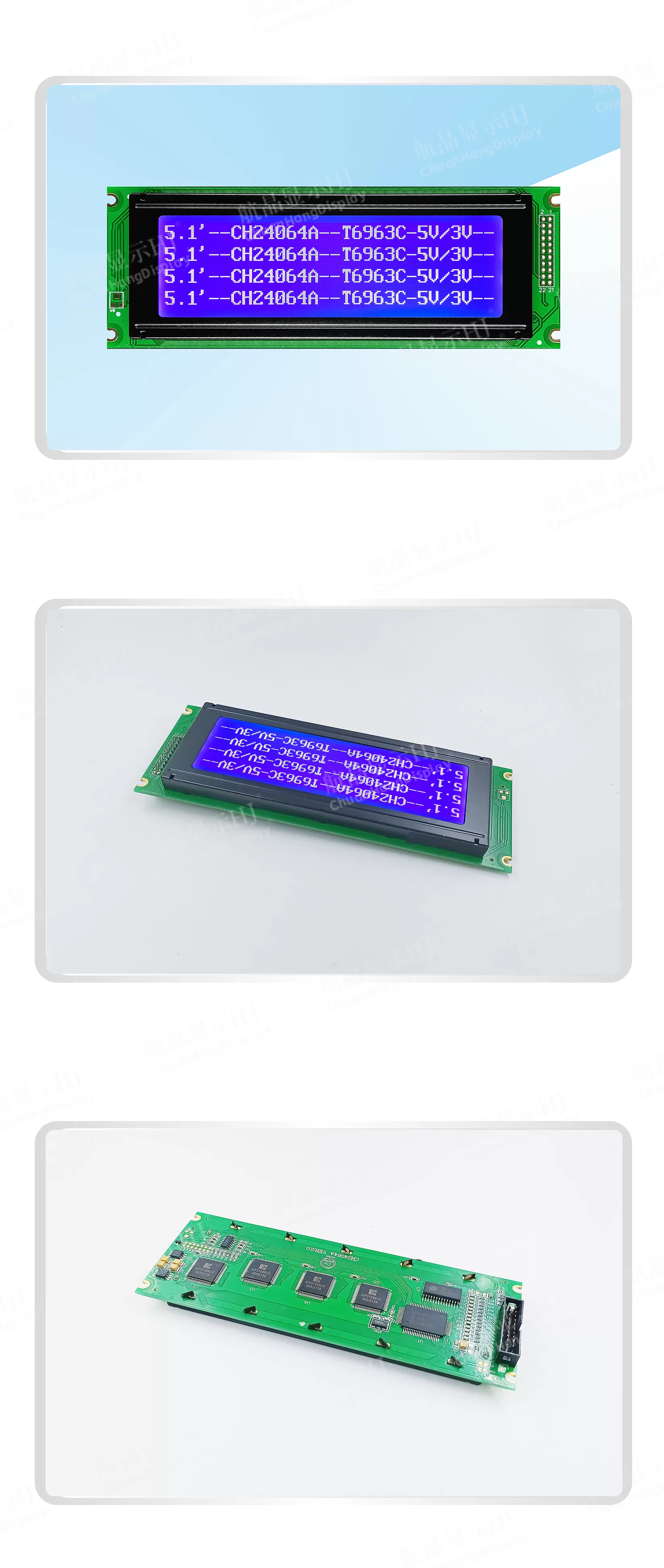

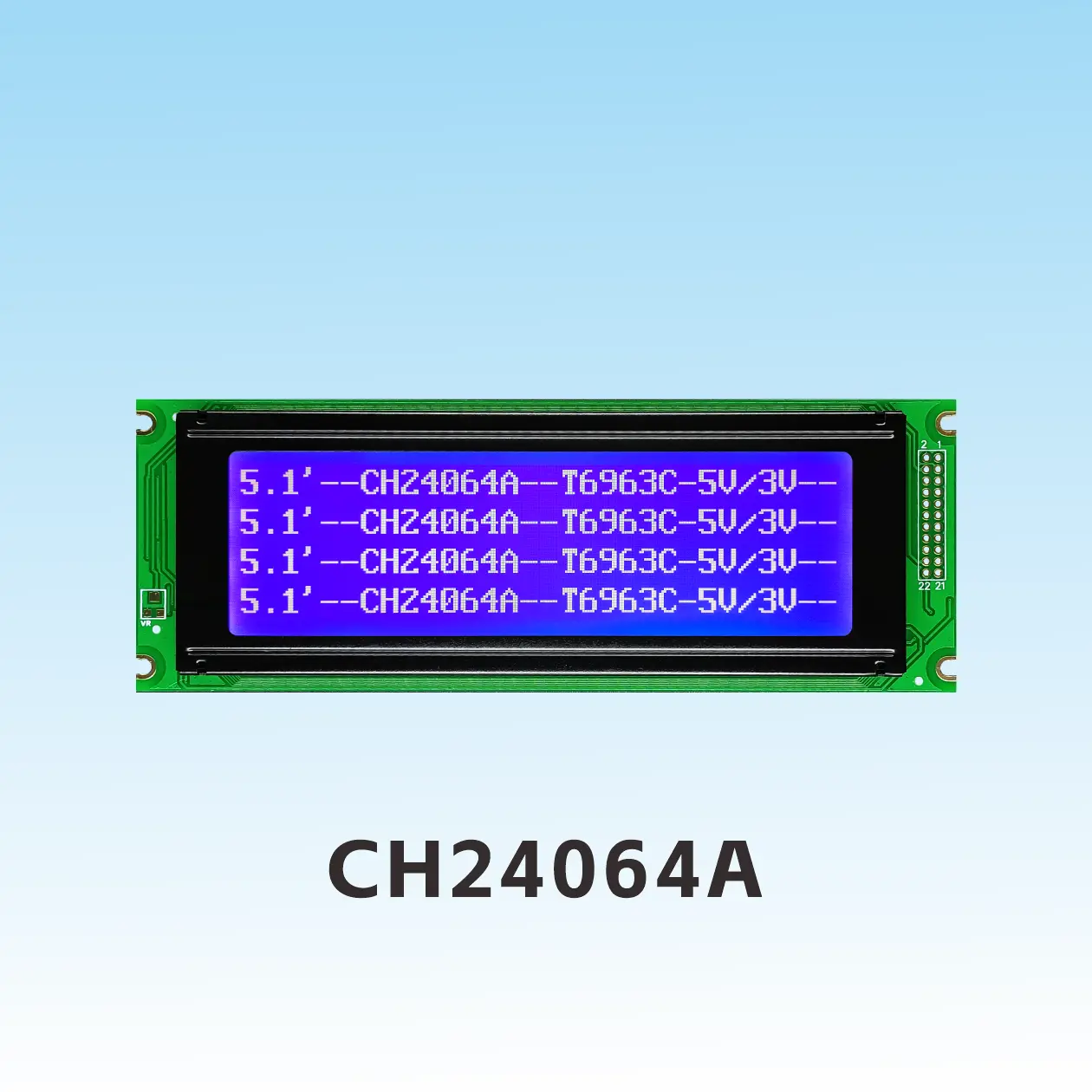

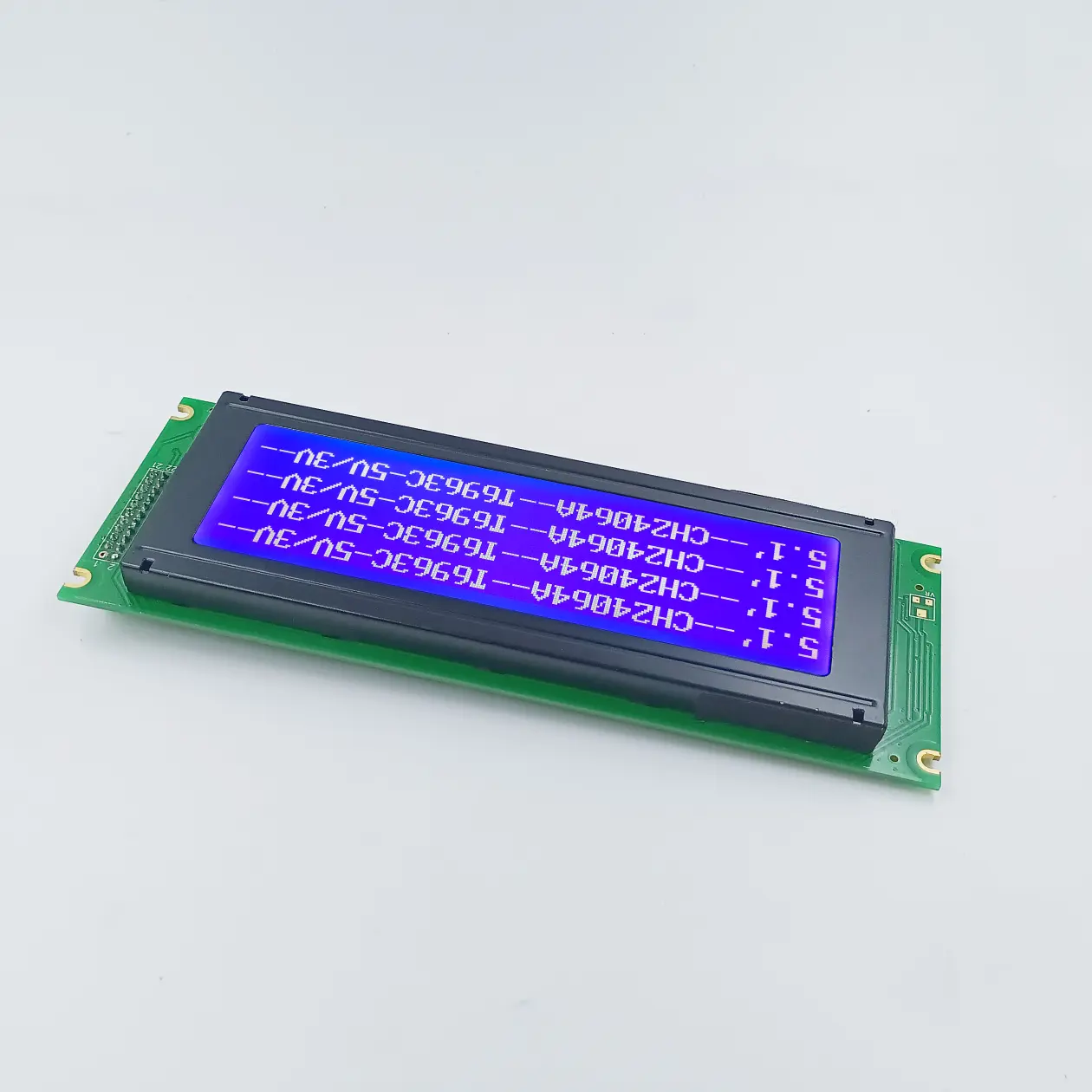

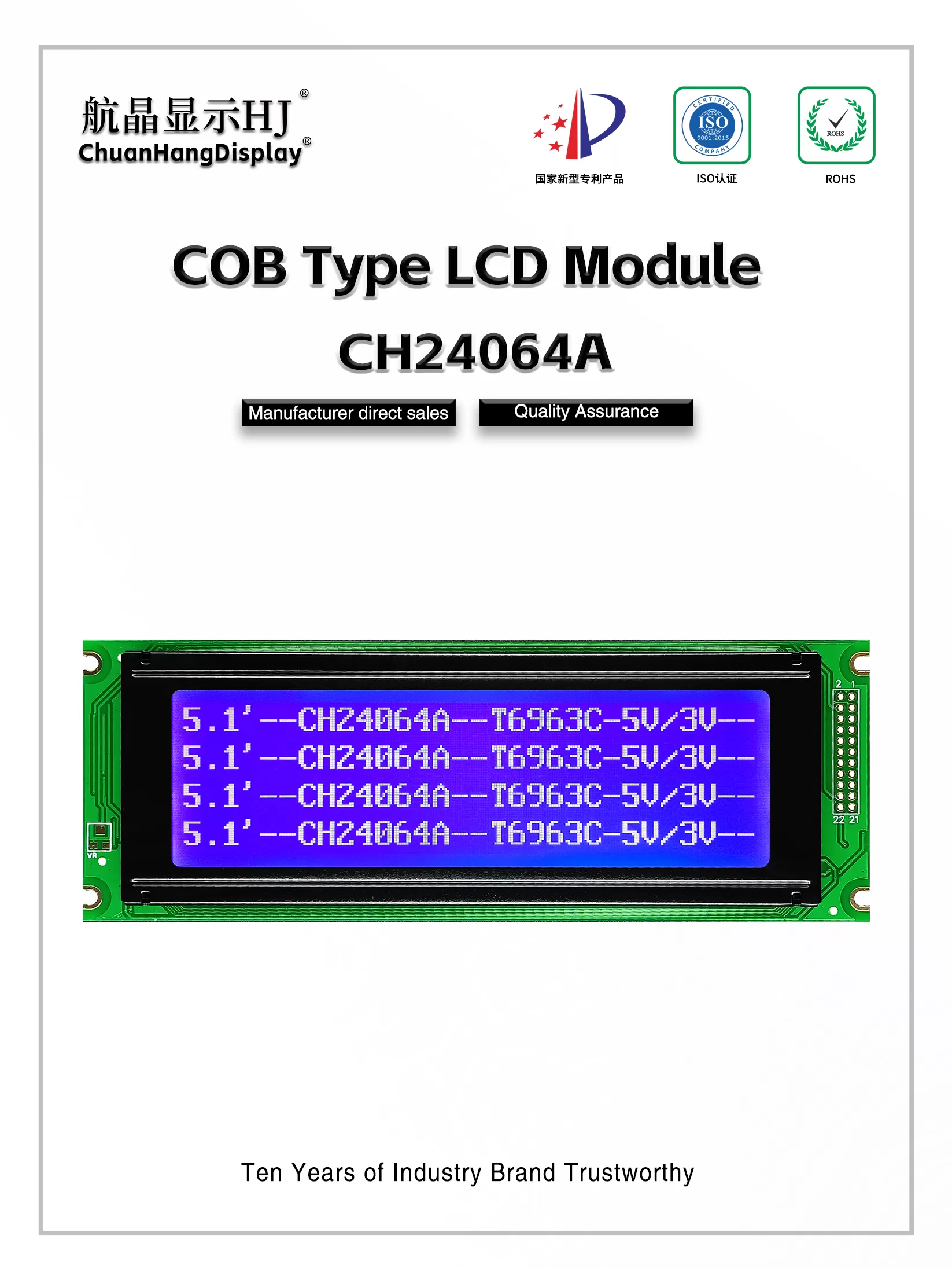

CH24064A 240x64 Affichage LCD T6963C/UC6963 IC
Description du produit

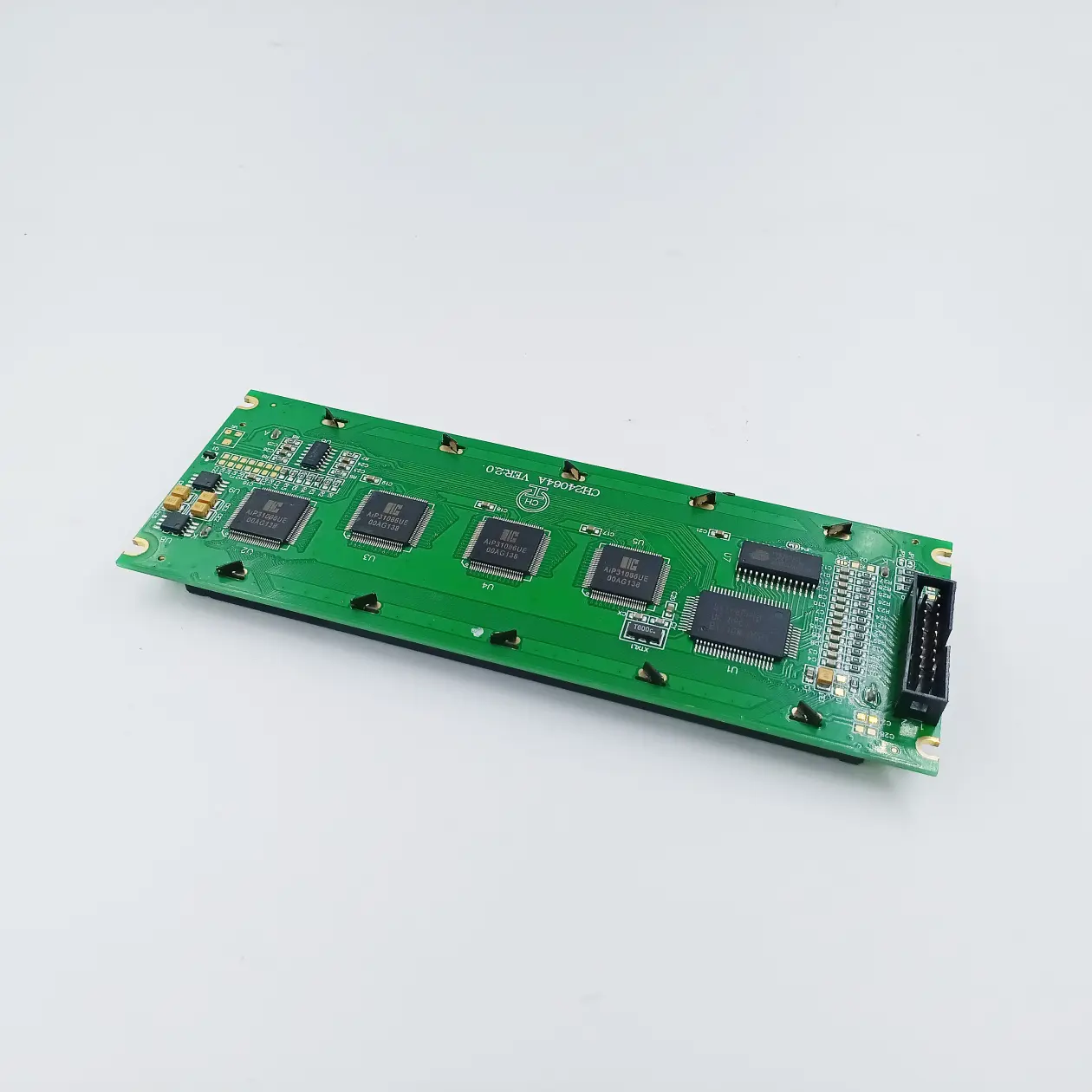

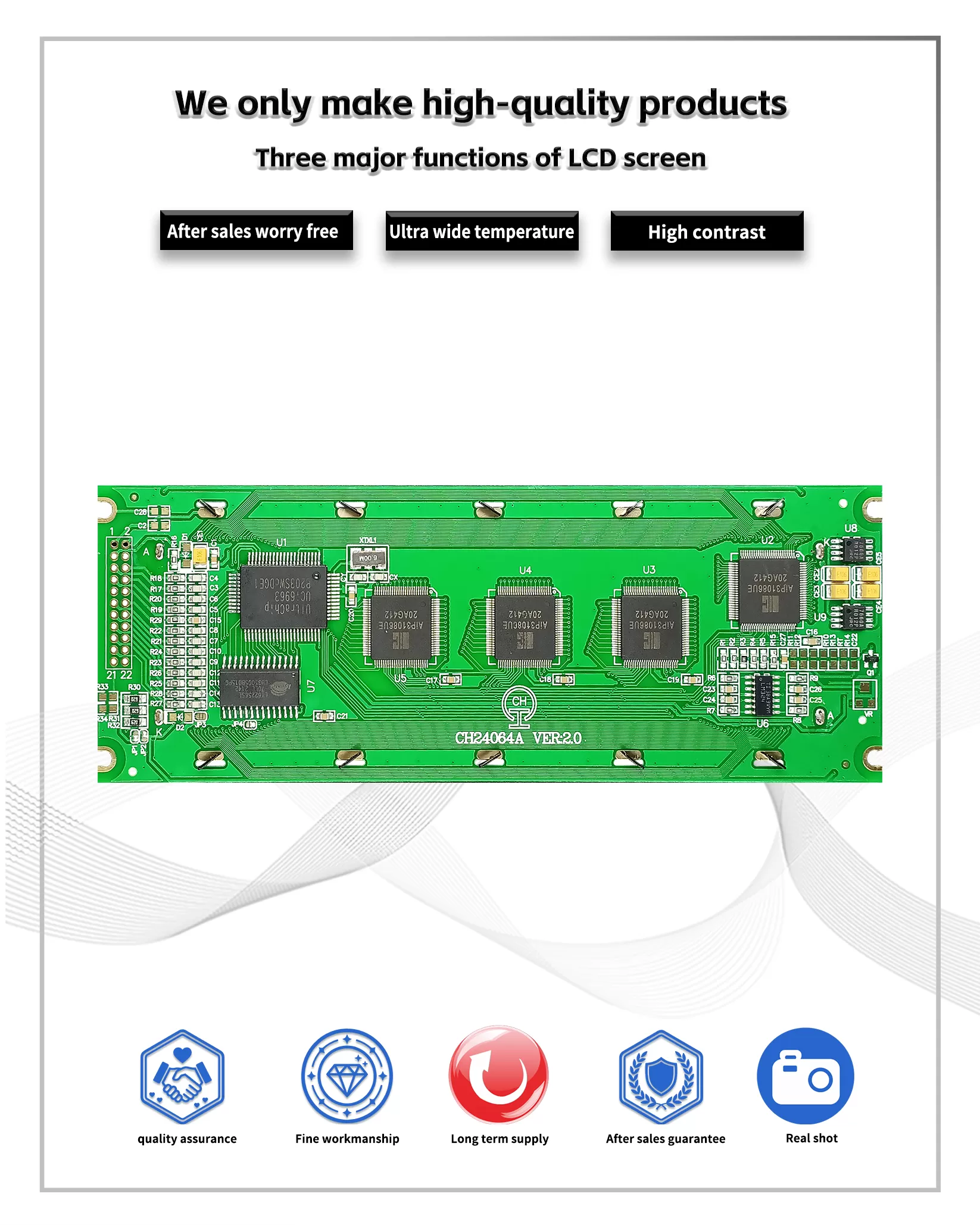

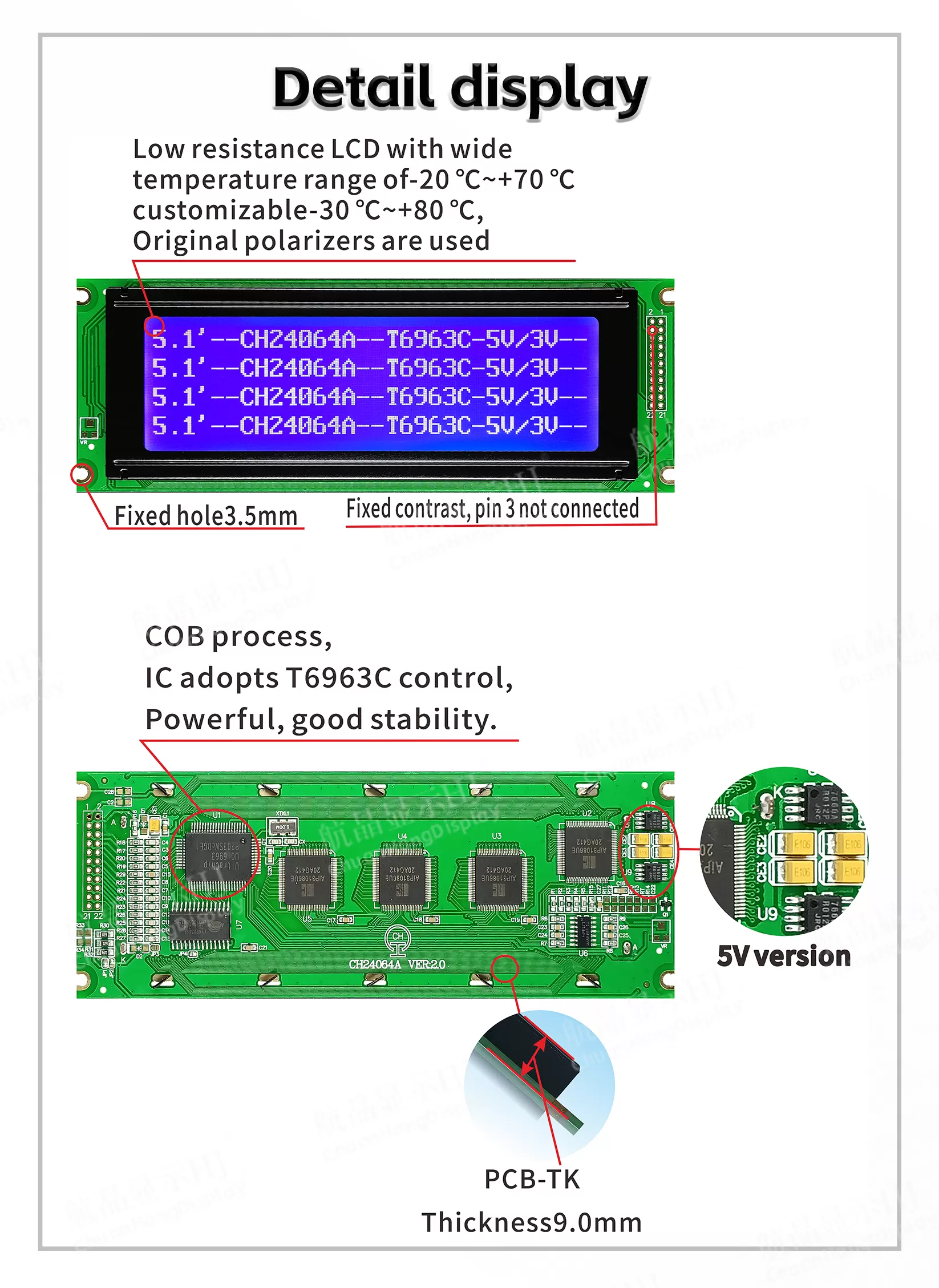

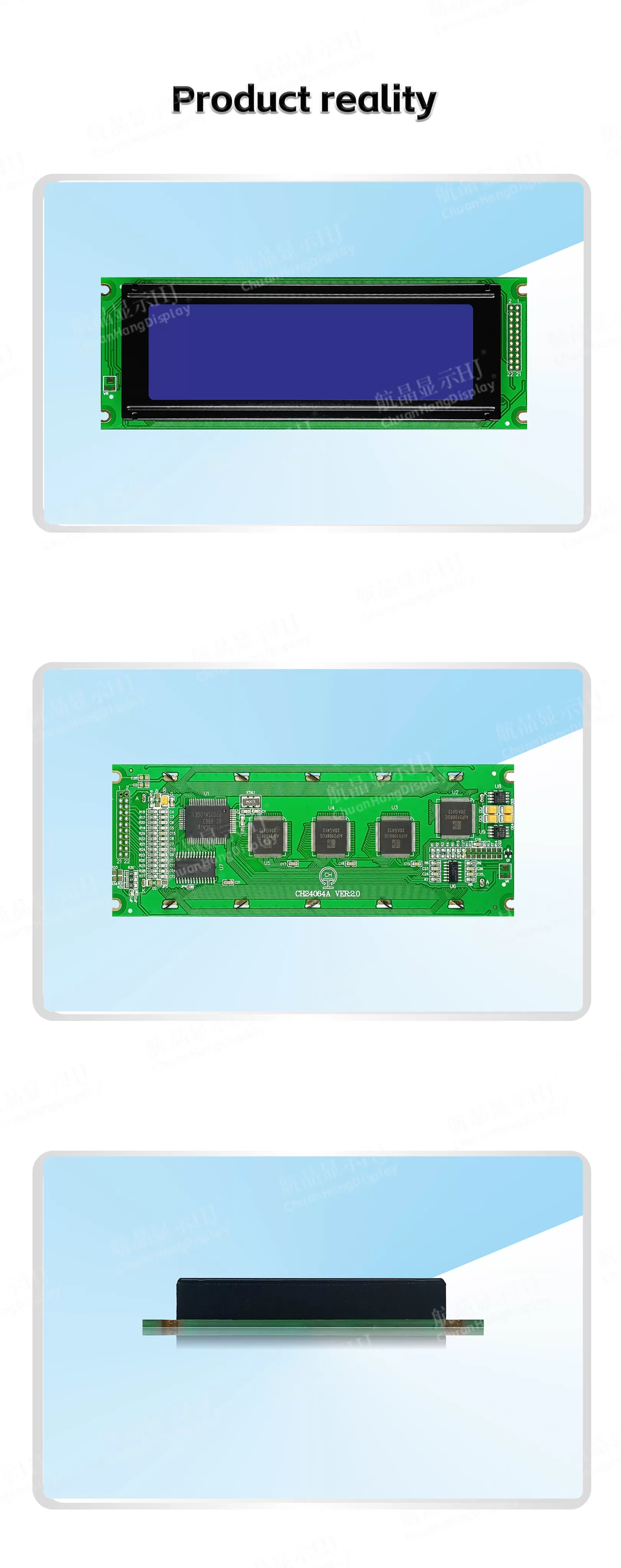

1.1 Processus COB, le produit est livré avec une carte PCB, rétroéclairage, connexion par ruban conducteur, structure stable.
1.2 IC utilise t6963c/uc6963, la puce a une bibliothèque de caractères ROM intégrée (CGROM), pas de bibliothèque de caractères chinois, les programmeurs compilent la bibliothèque de caractères chinois.
1.3 Faible consommation d'énergie, il existe deux modes d'alimentation de 5V/3.3V, le courant sans rétroéclairage est inférieur à 8mA, et le courant avec rétroéclairage est inférieur à 150mA.

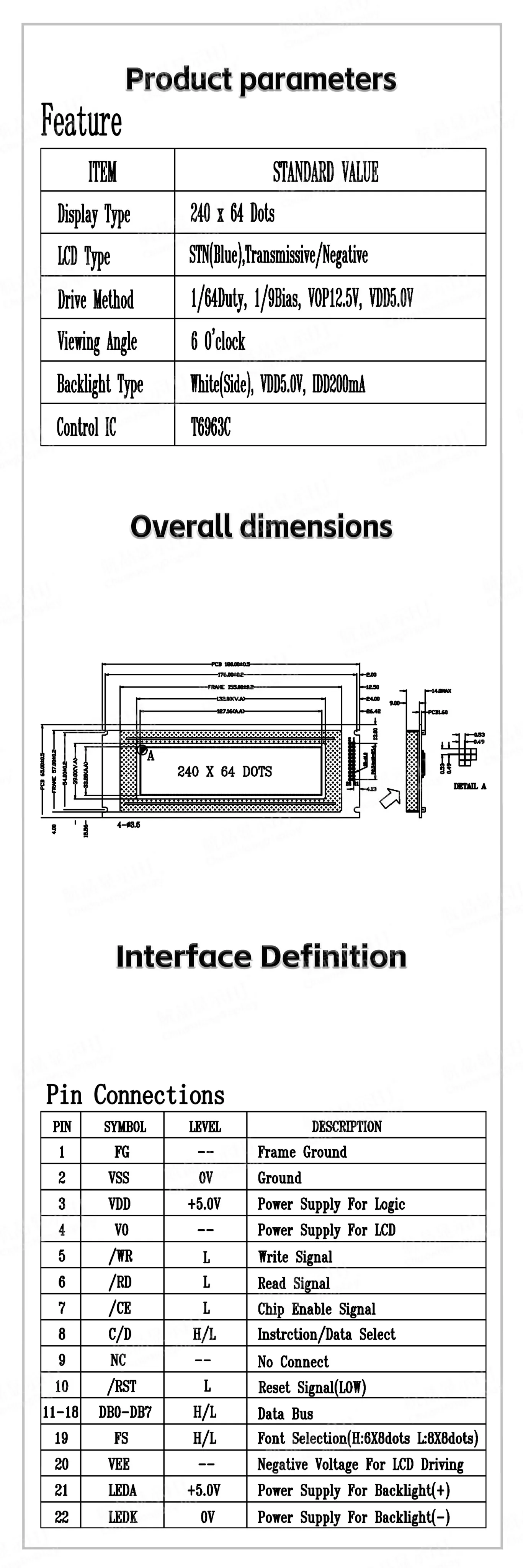

1.4 LED peut être pilotée par PIN2, PIN3, PIN21, PIN22.
1.5 Caractéristiques du produit:
●RAM de données d'affichage intégrée est de 64x240 bits.
●Bibliothèque de caractères ROM intégrée (CGROM) : 128 caractères
●Mode graphique, mode texte, mode mixte graphique texte.
●Un écran affiche 15 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦240x64 matrice de points
●Sortie de tension négative intégrée (VEE), V0 et VEE sont déconnectés lorsque le contraste du module est fixé.
●Port parallèle 8 bits, synchronisation 8080.
