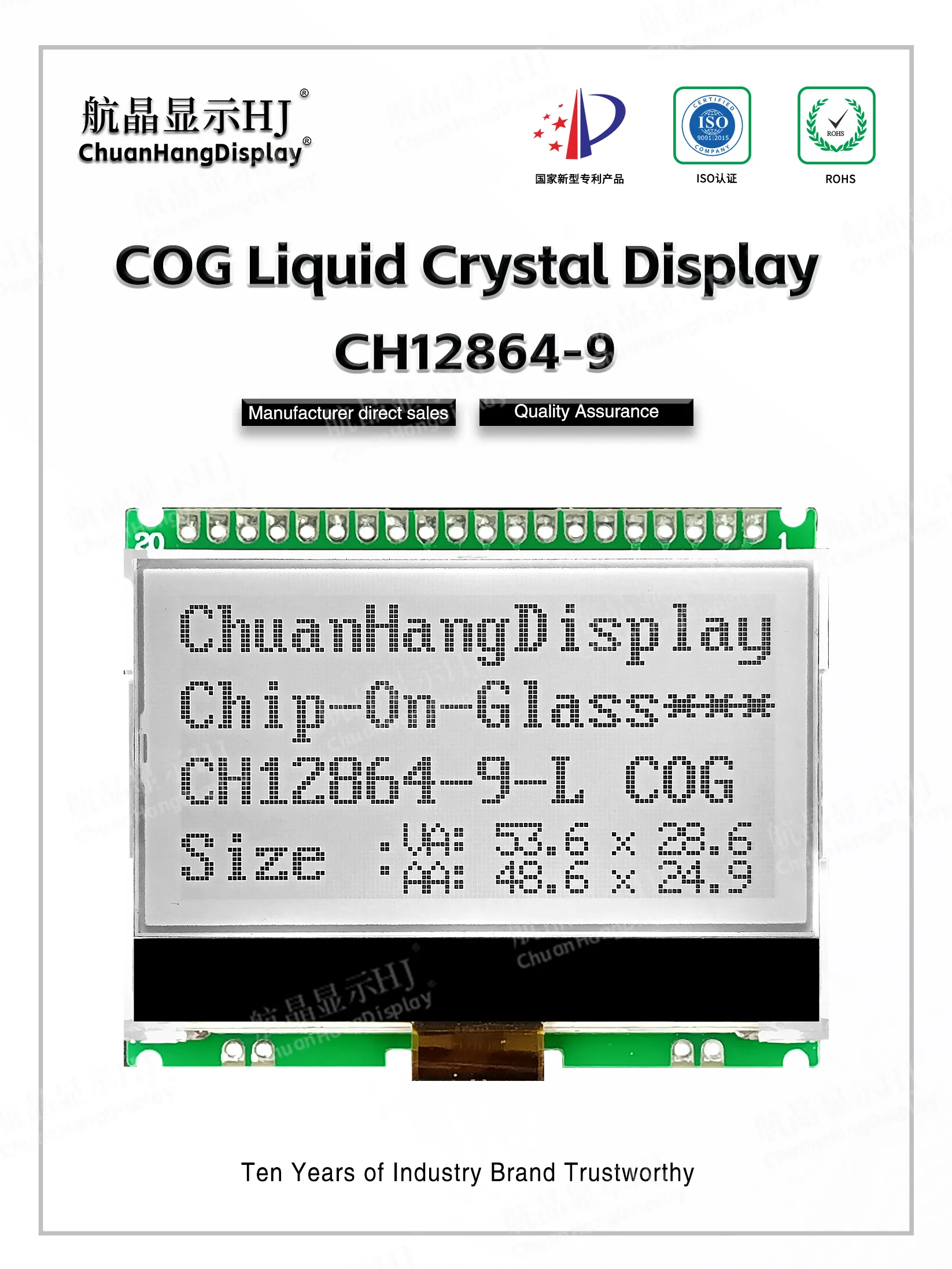

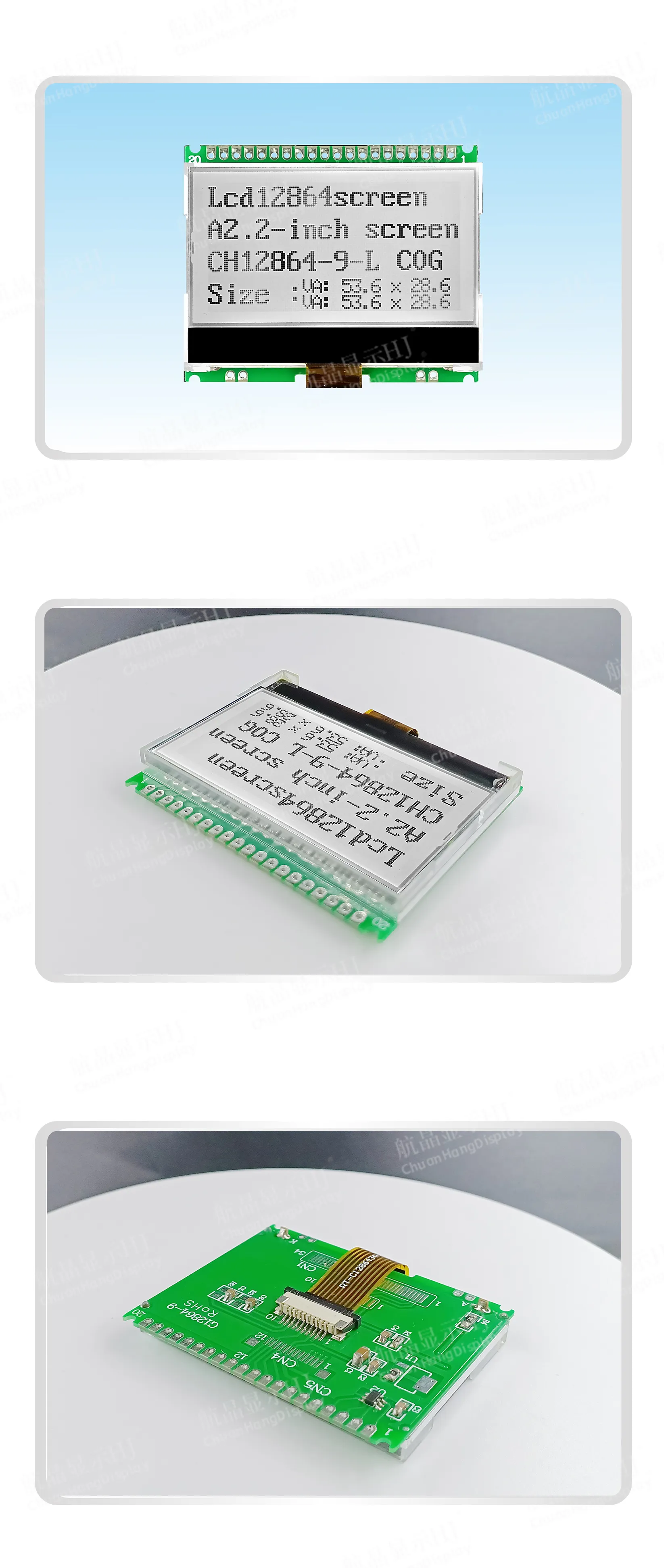

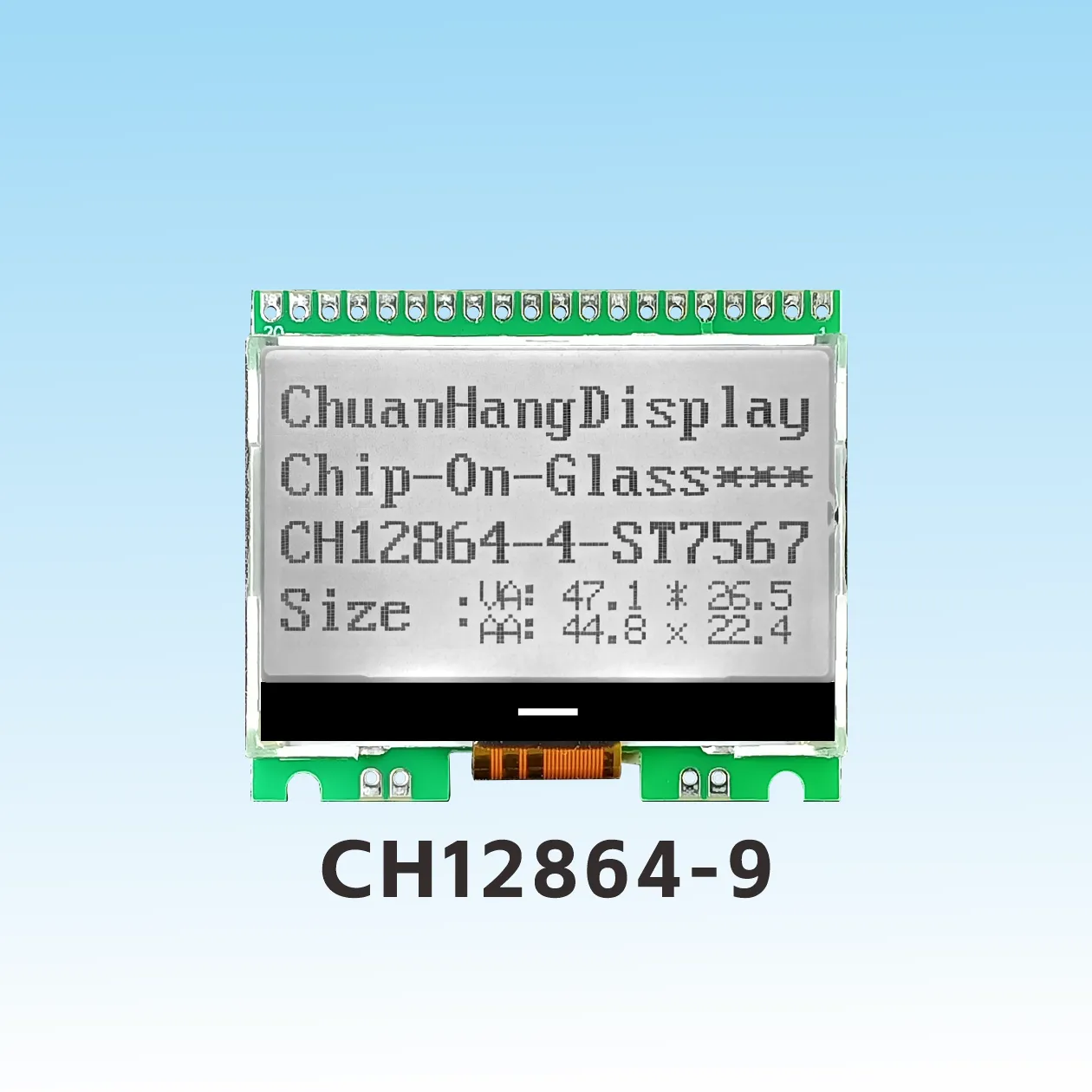

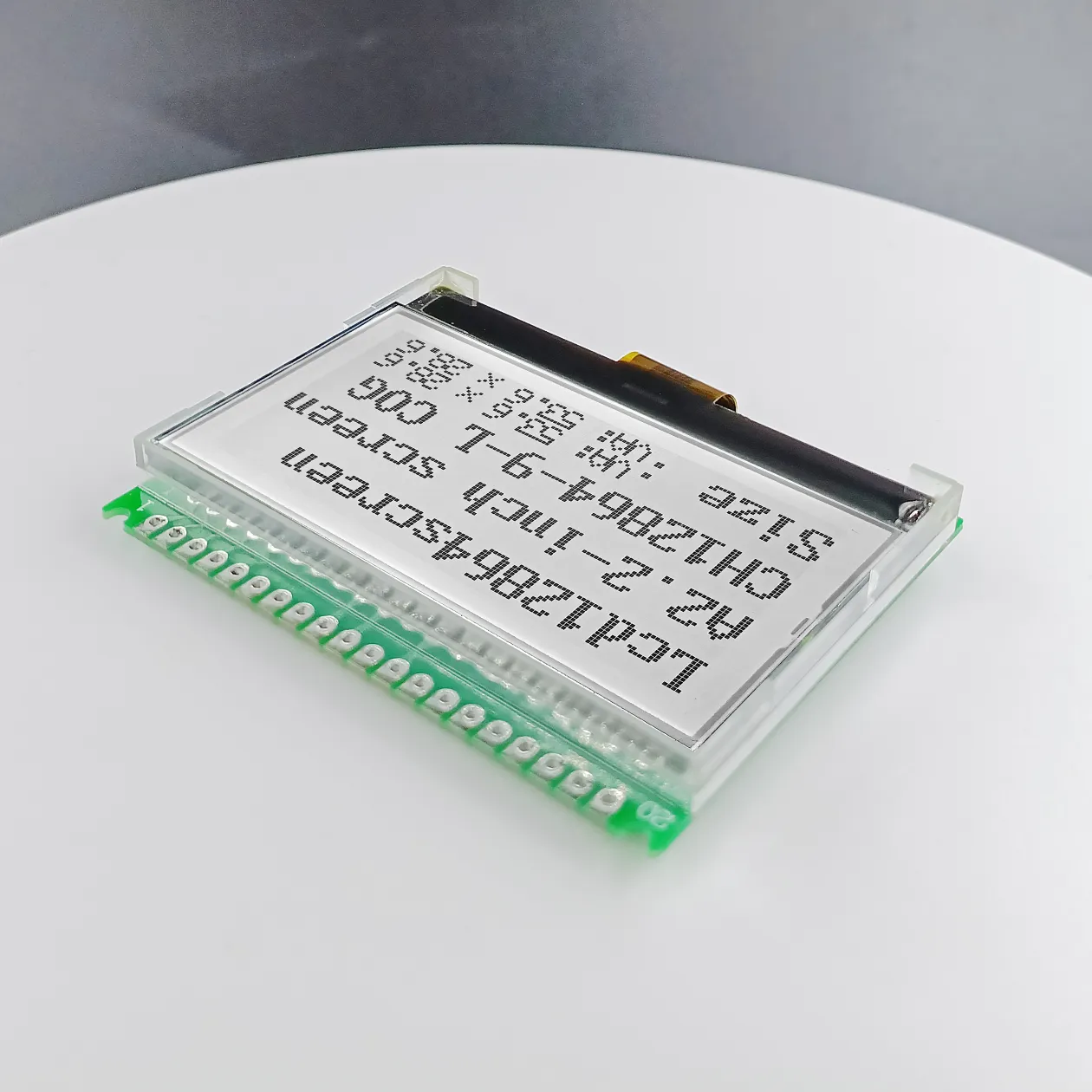

CH12864-9 Module LCD COG 12864
Description du produit

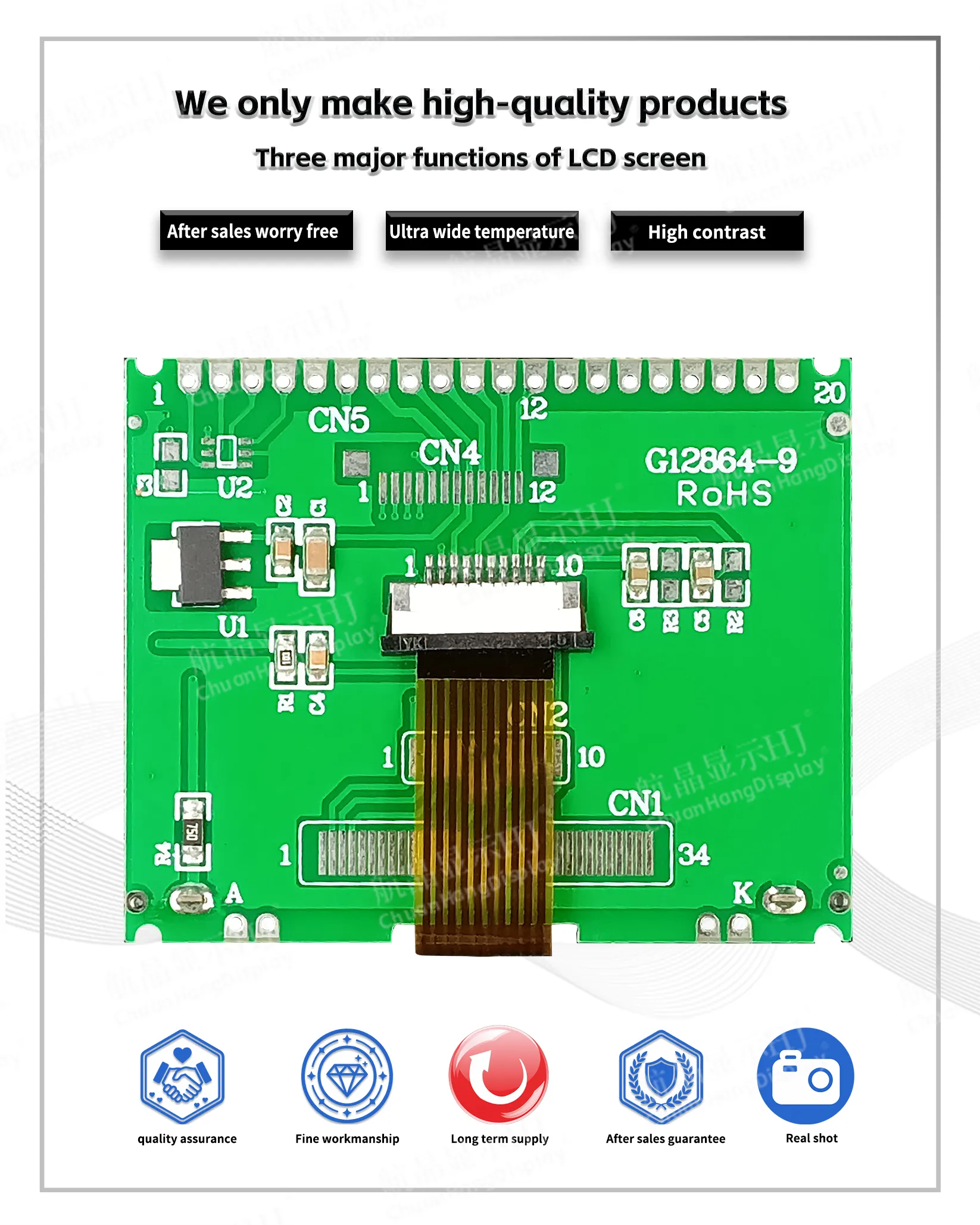

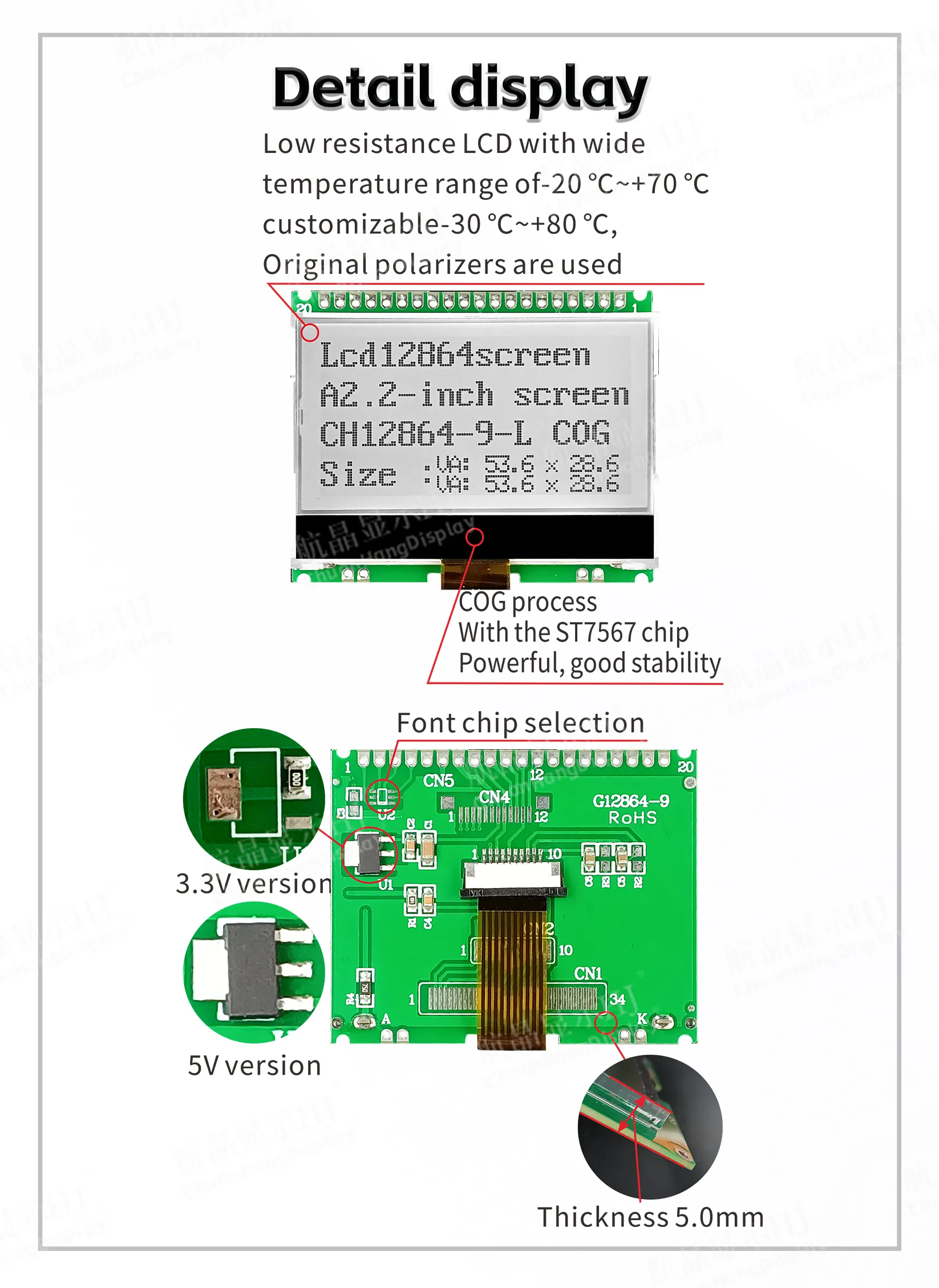

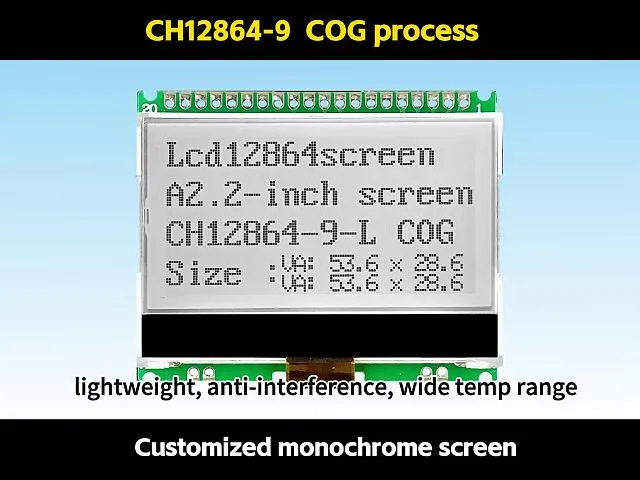

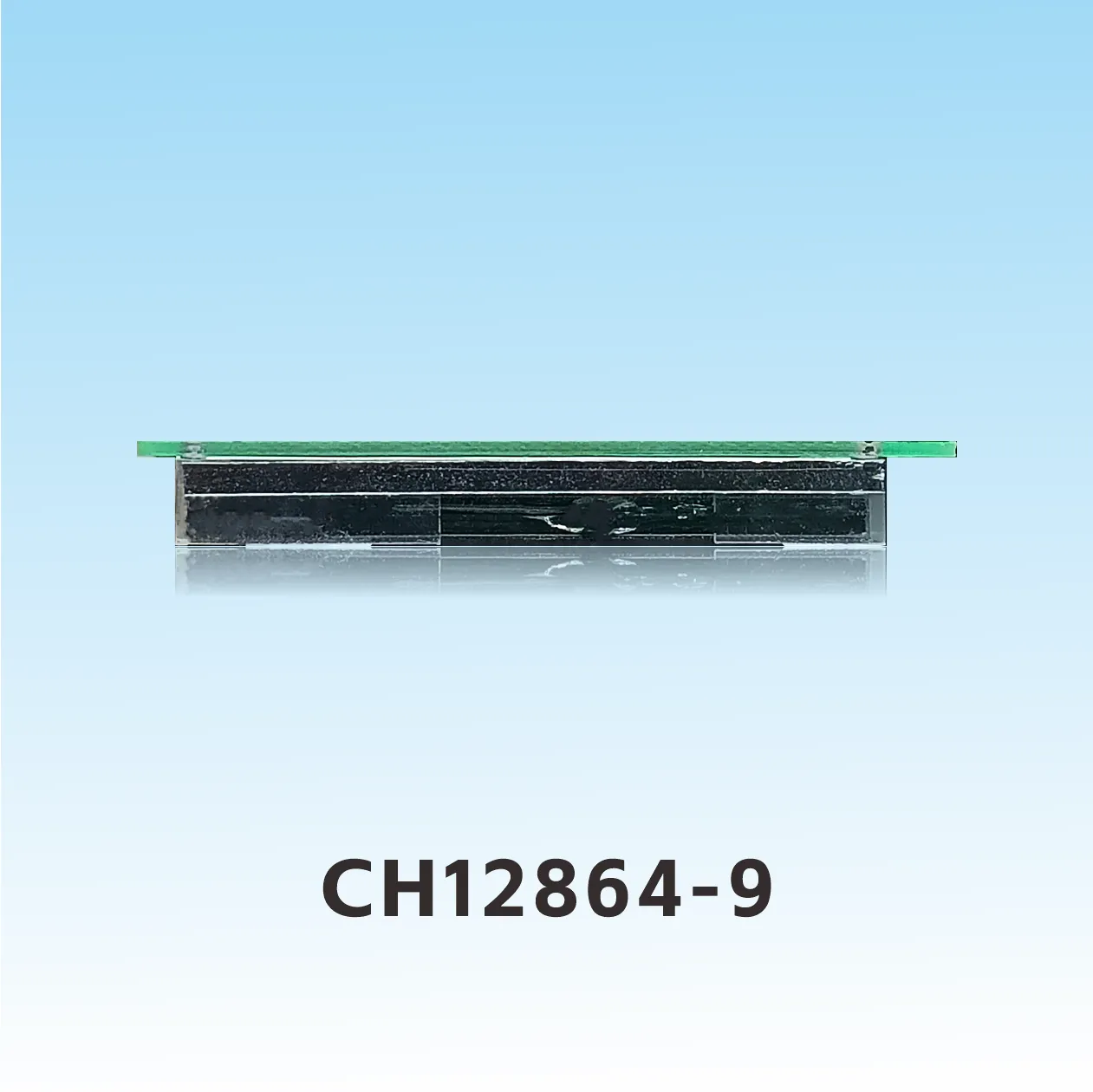

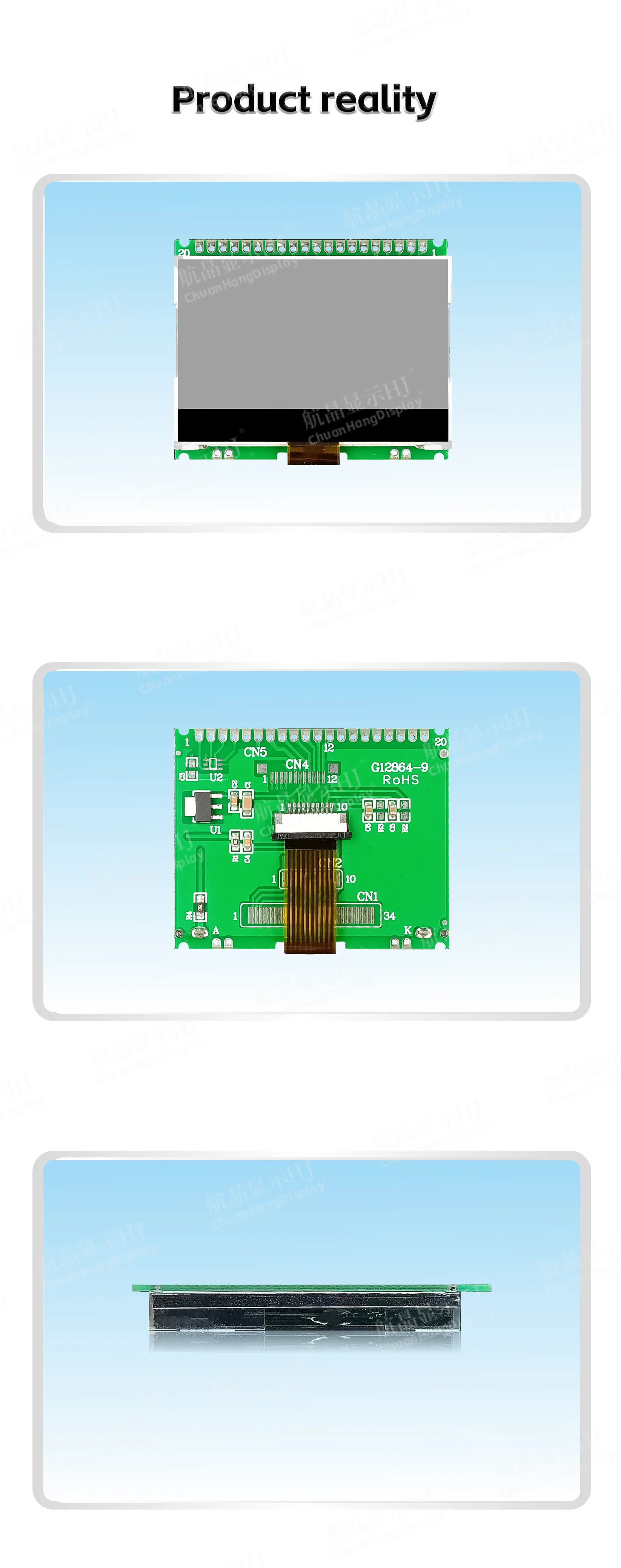

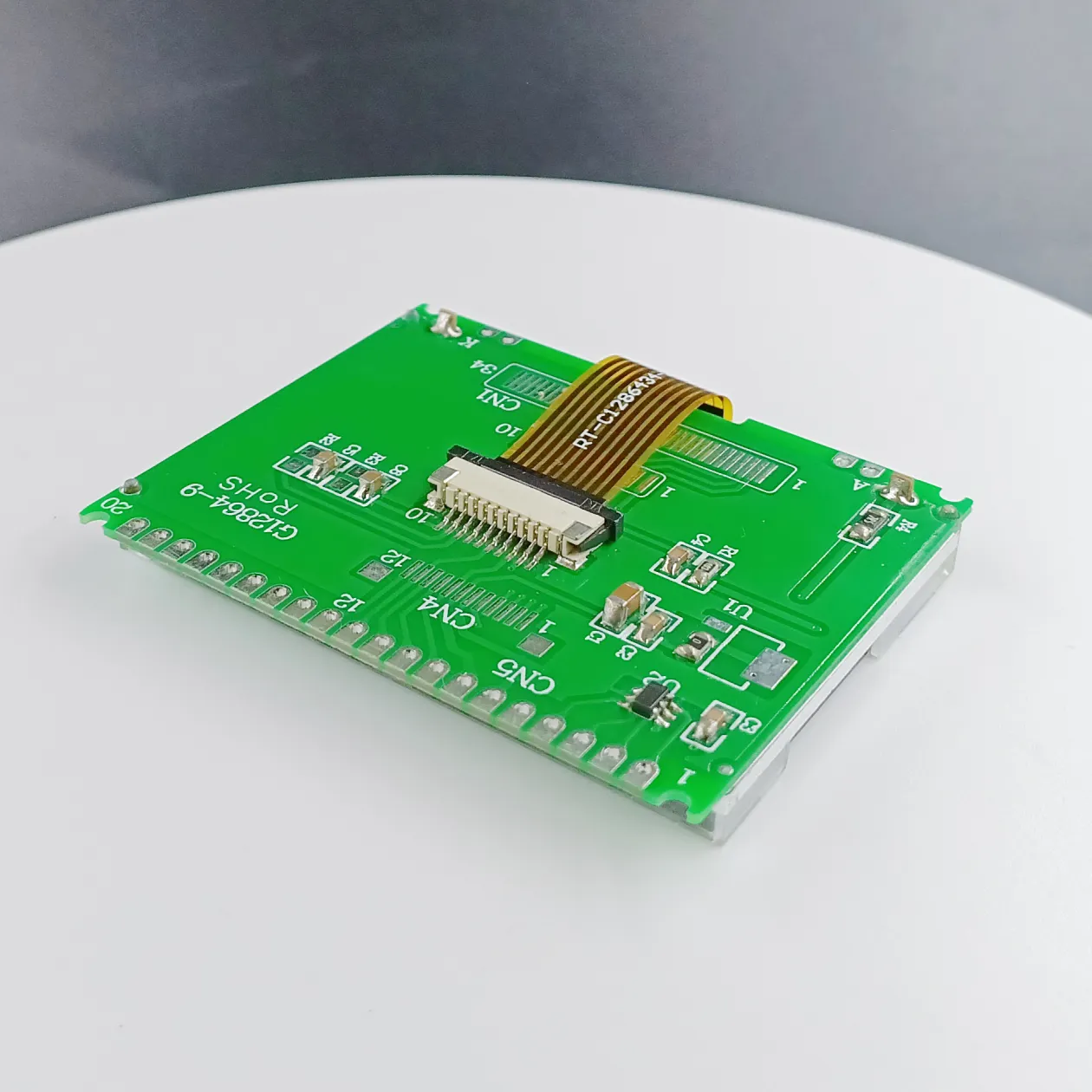

1.1 Processus COG, câblage souple FPC est une interface enfichable, le produit est équipé d'une carte PCB, rétroéclairage, épaisseur fine et structure stable.
1.2 IC utilise st7567, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile sa propre bibliothèque de polices.
1.3 Puce de police optionnelle, pilotée par PIN1, PIN2, PIN3, PIN4.
1.4 Faible consommation d'énergie, mode d'alimentation par défaut 3.3V, pas de courant de rétroéclairage inférieur à 1mA, courant de rétroéclairage à 80mA à l'intérieur.
1.5 Le rétroéclairage LED A et K sont des cartes PCB, et A nécessite une alimentation séparée de 2.9V~3.0V. LED peut être pilotée par PIN5, PIN6, PIN7.

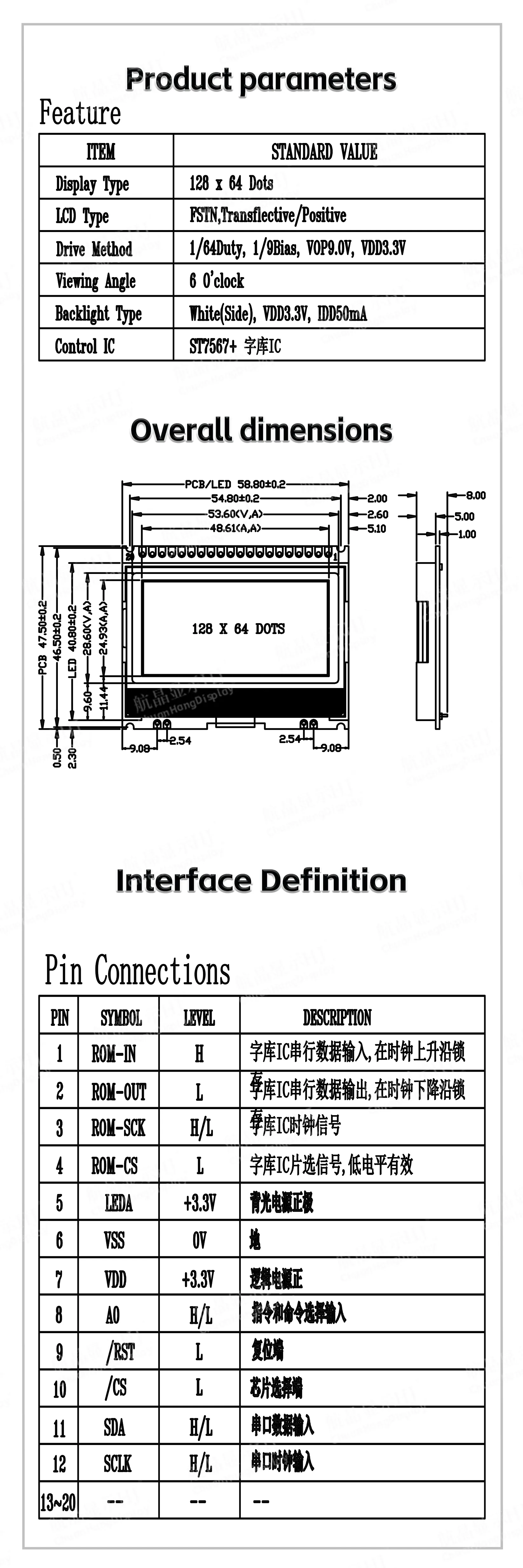

1.6 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x128 bits.
●Circuit de boost intégré.
●Le rapport de contraste est ajusté par le logiciel.
●Un écran affiche 8 caractères x 4 lignes (16x16 points).
●Image unique ≦128x64 matrice de points. Communication via interface SPI à 4 fils.
●Fonctions riches : L'interface d'affichage est activée/désactivée, positive/inverse.
