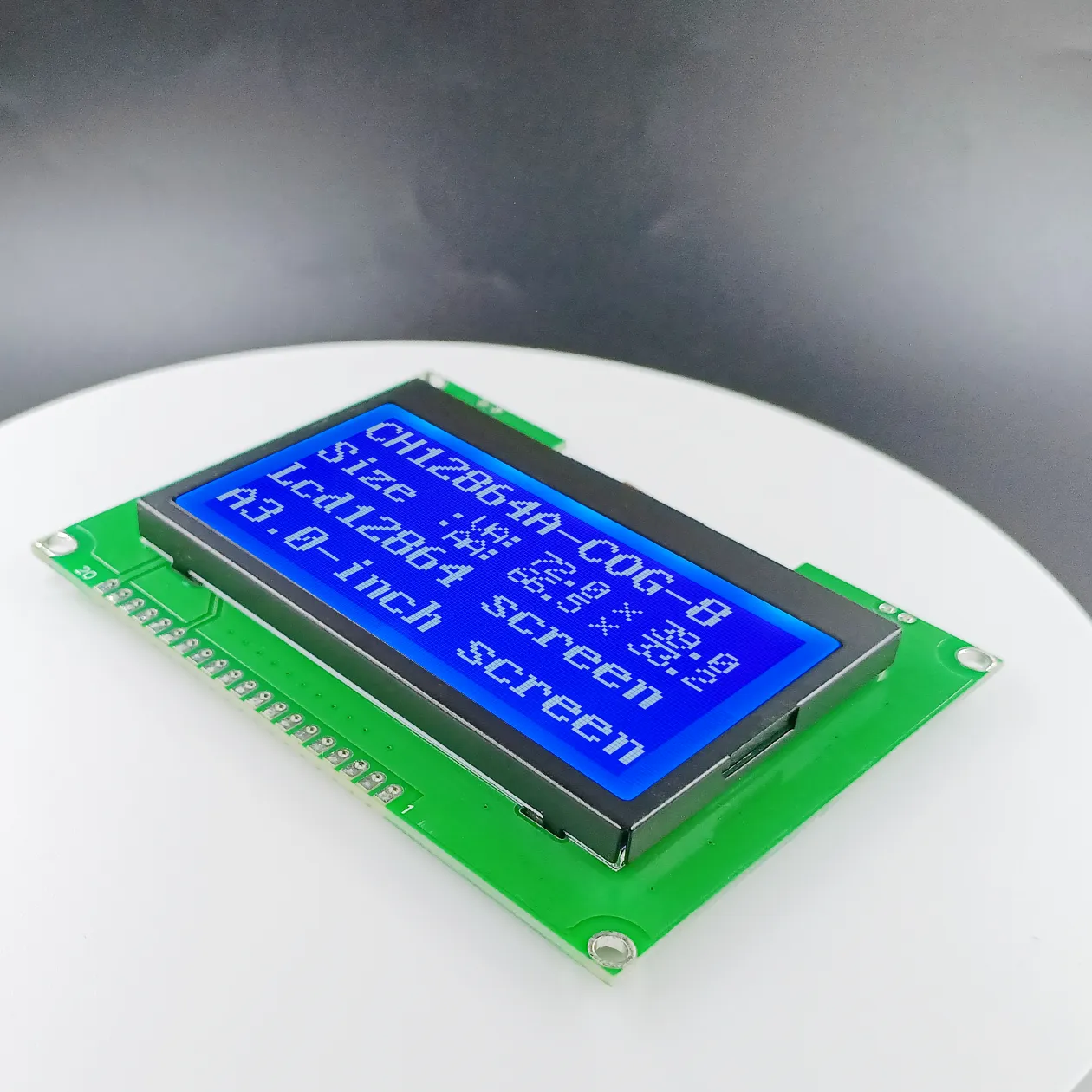

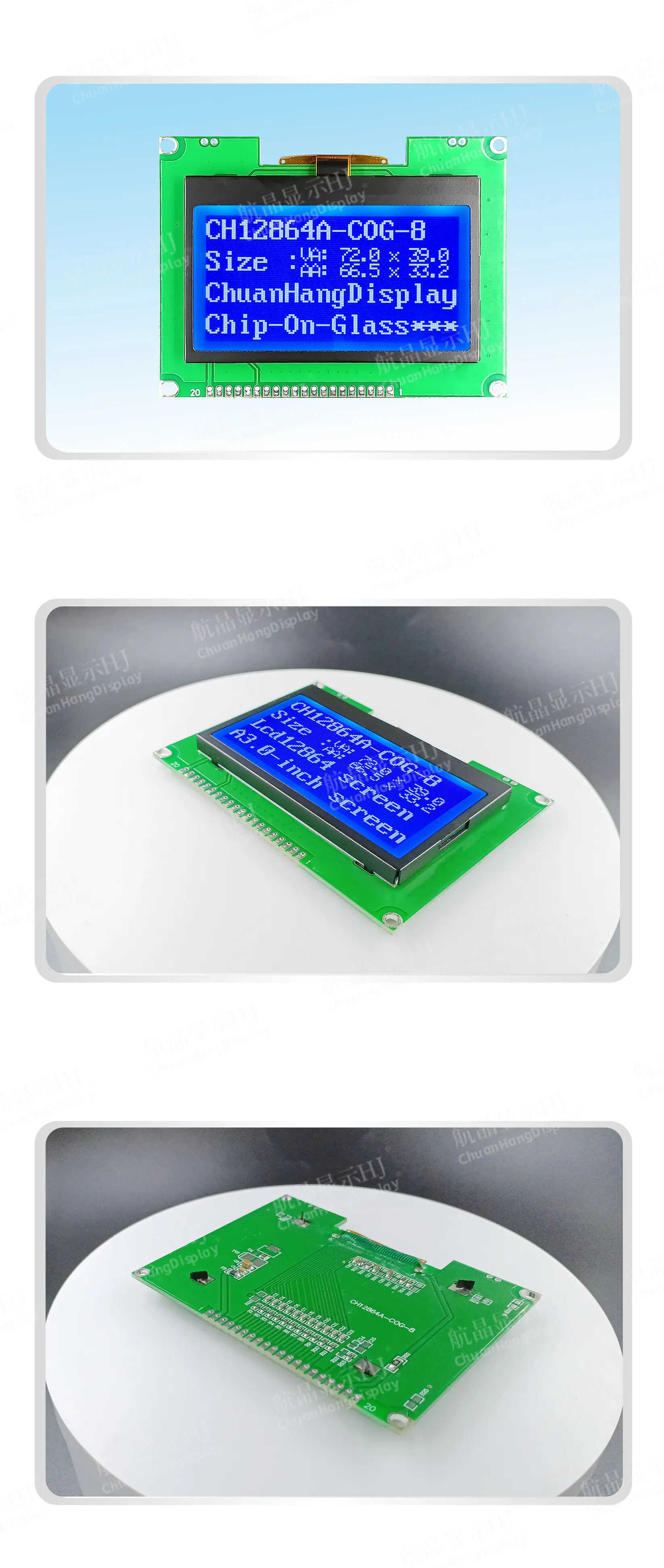

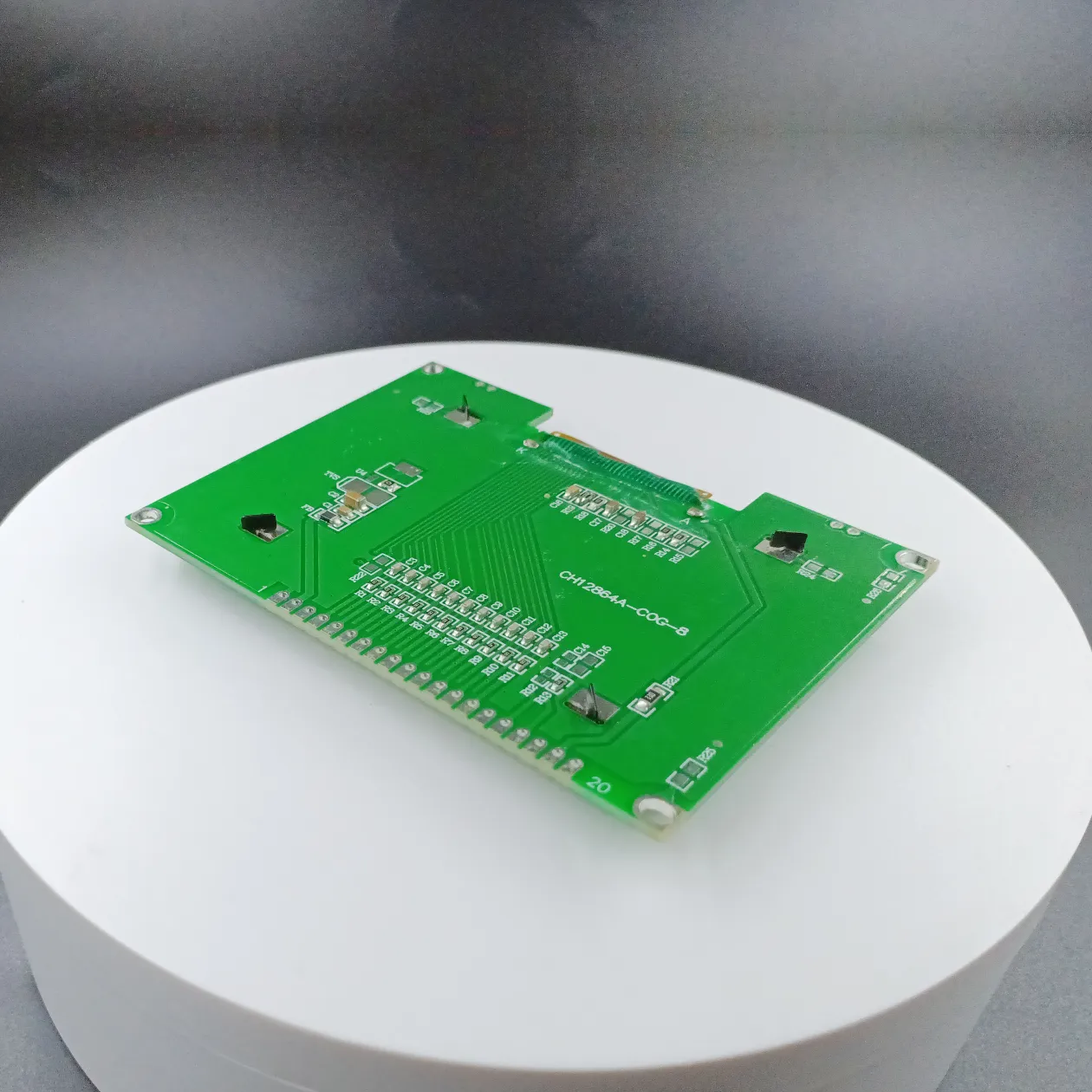

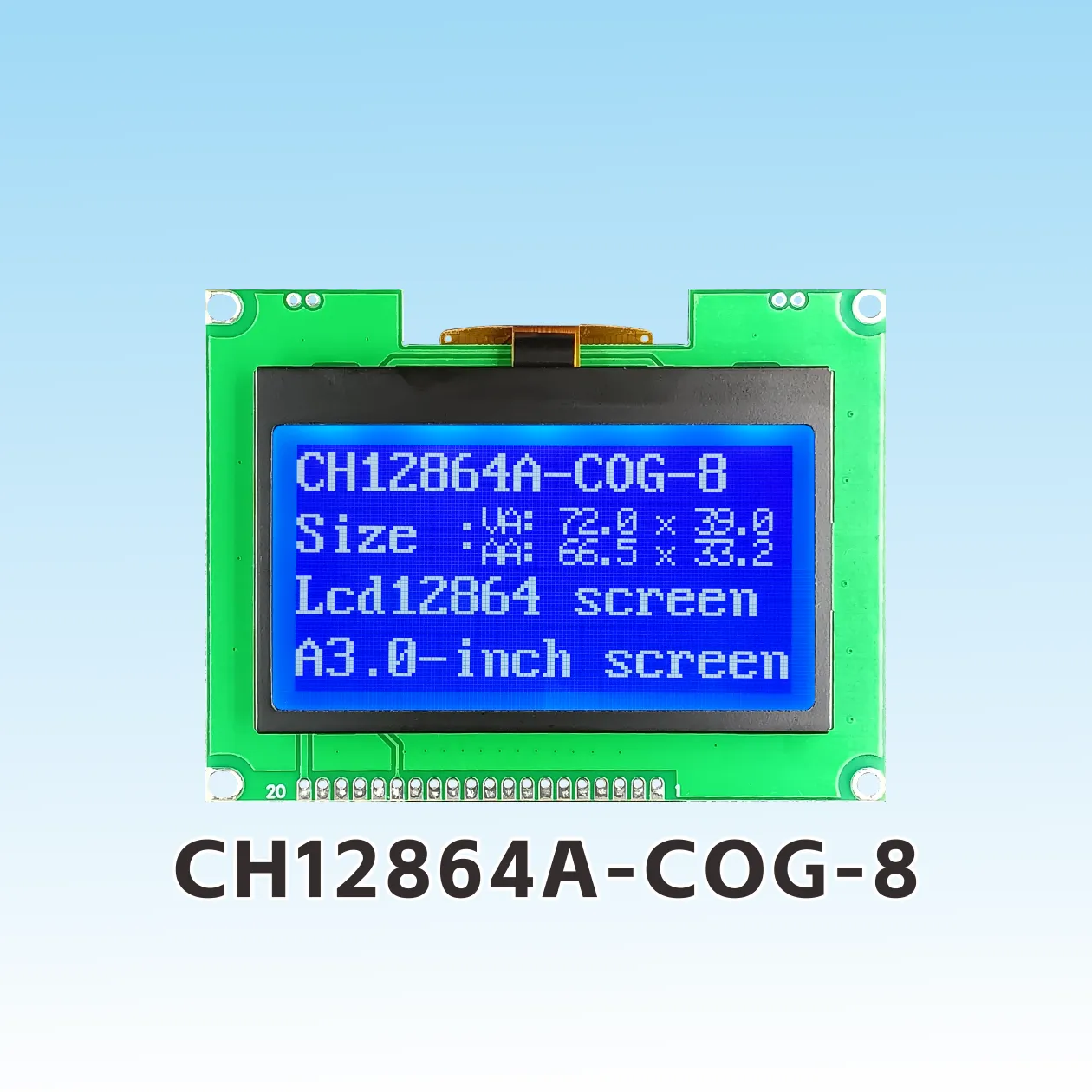

CH12864A-COG-8
Description du produit

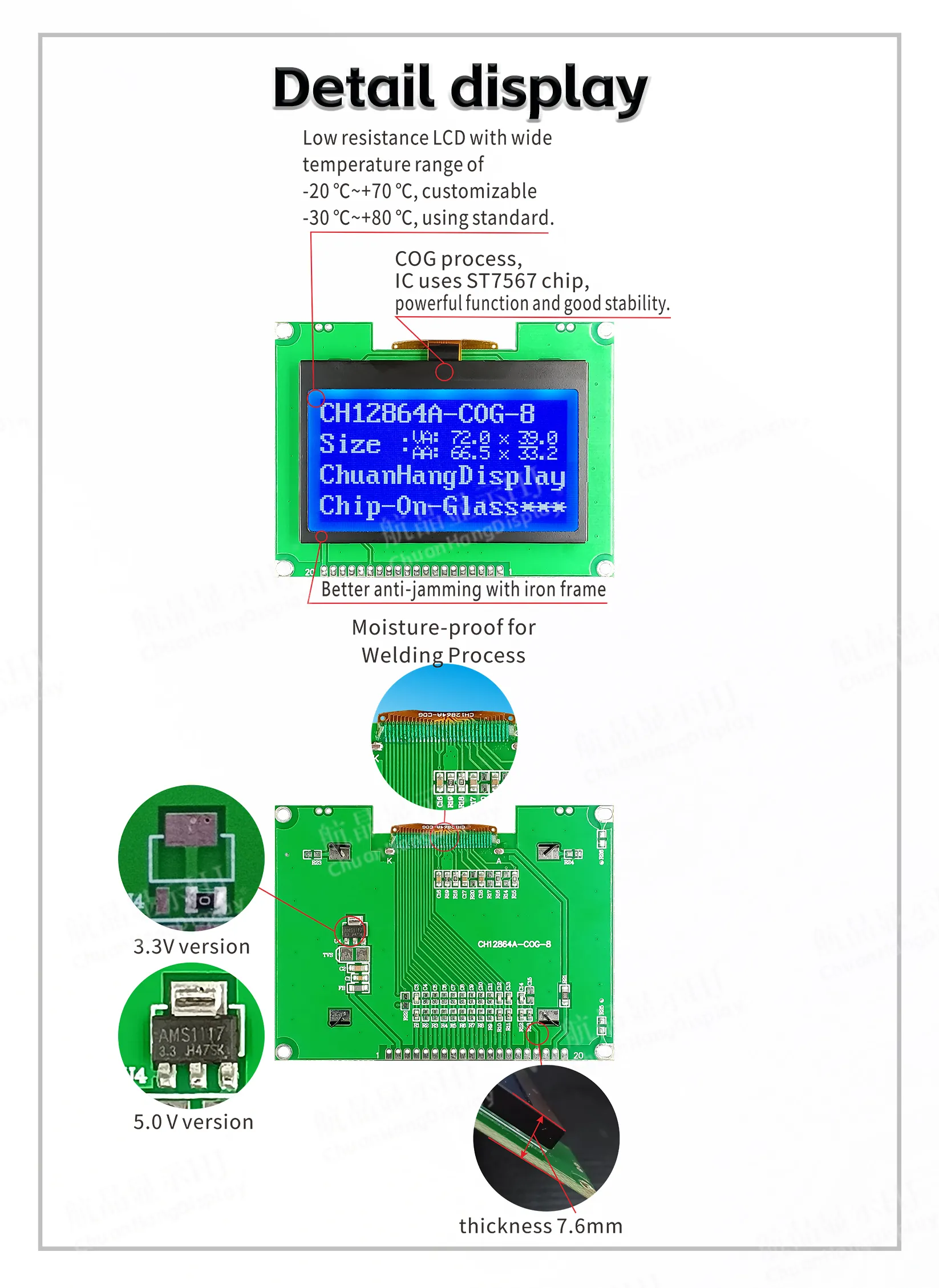

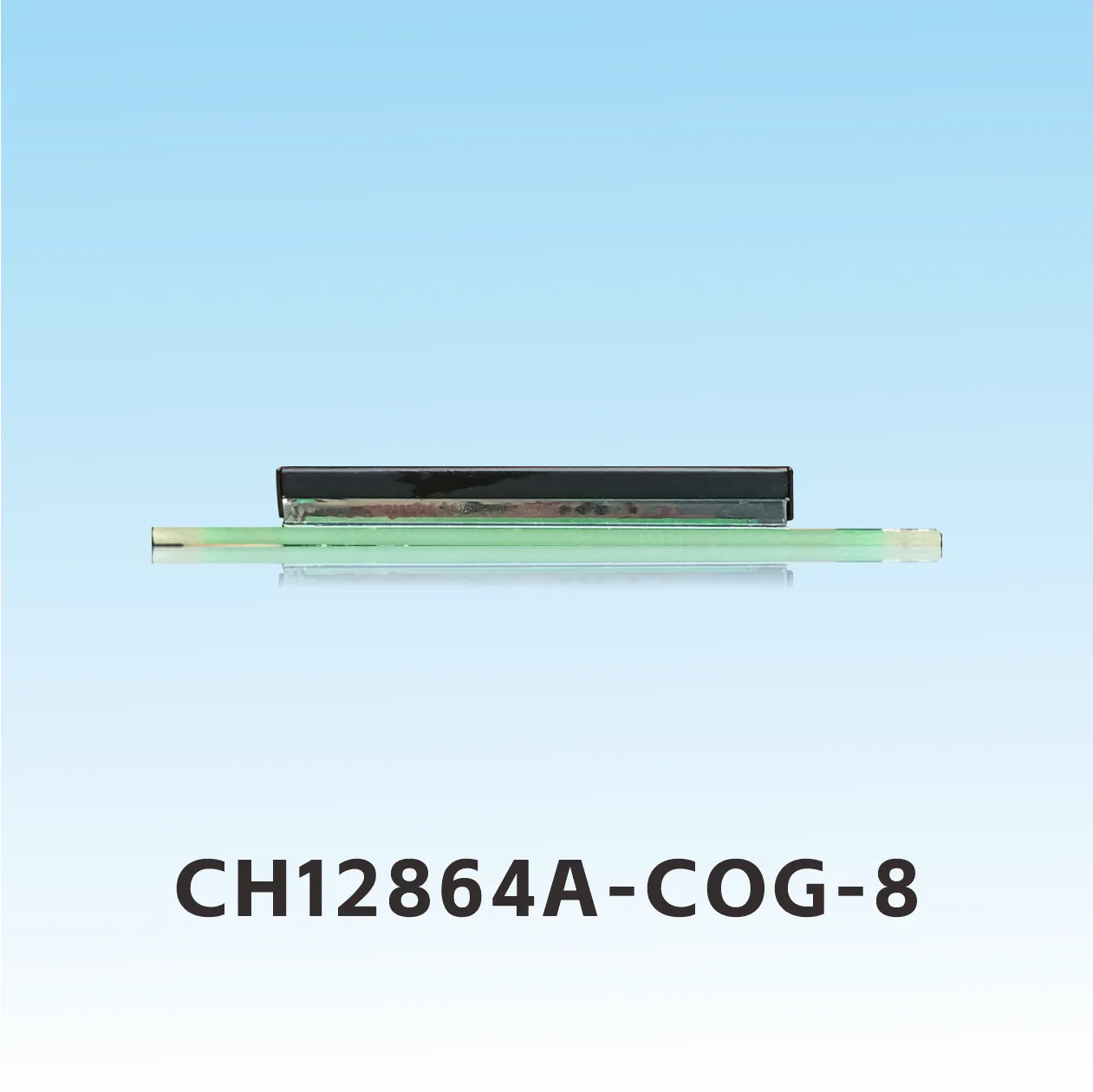

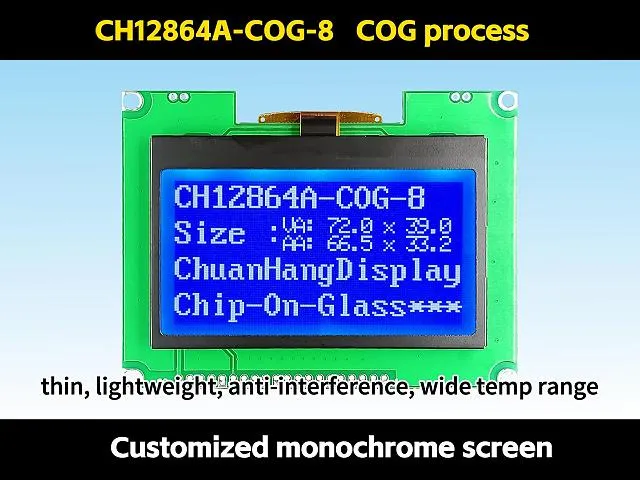

1.1 Processus COG, le fil souple FPC est un port de soudure, le produit a un rétroéclairage, un cadre en fer, une épaisseur fine et une structure stable.
1.2 IC utilise ST7567. Il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile sa propre bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation par défaut 3,3V, courant sans rétroéclairage inférieur à 1mA, courant de rétroéclairage inférieur à 100mA.

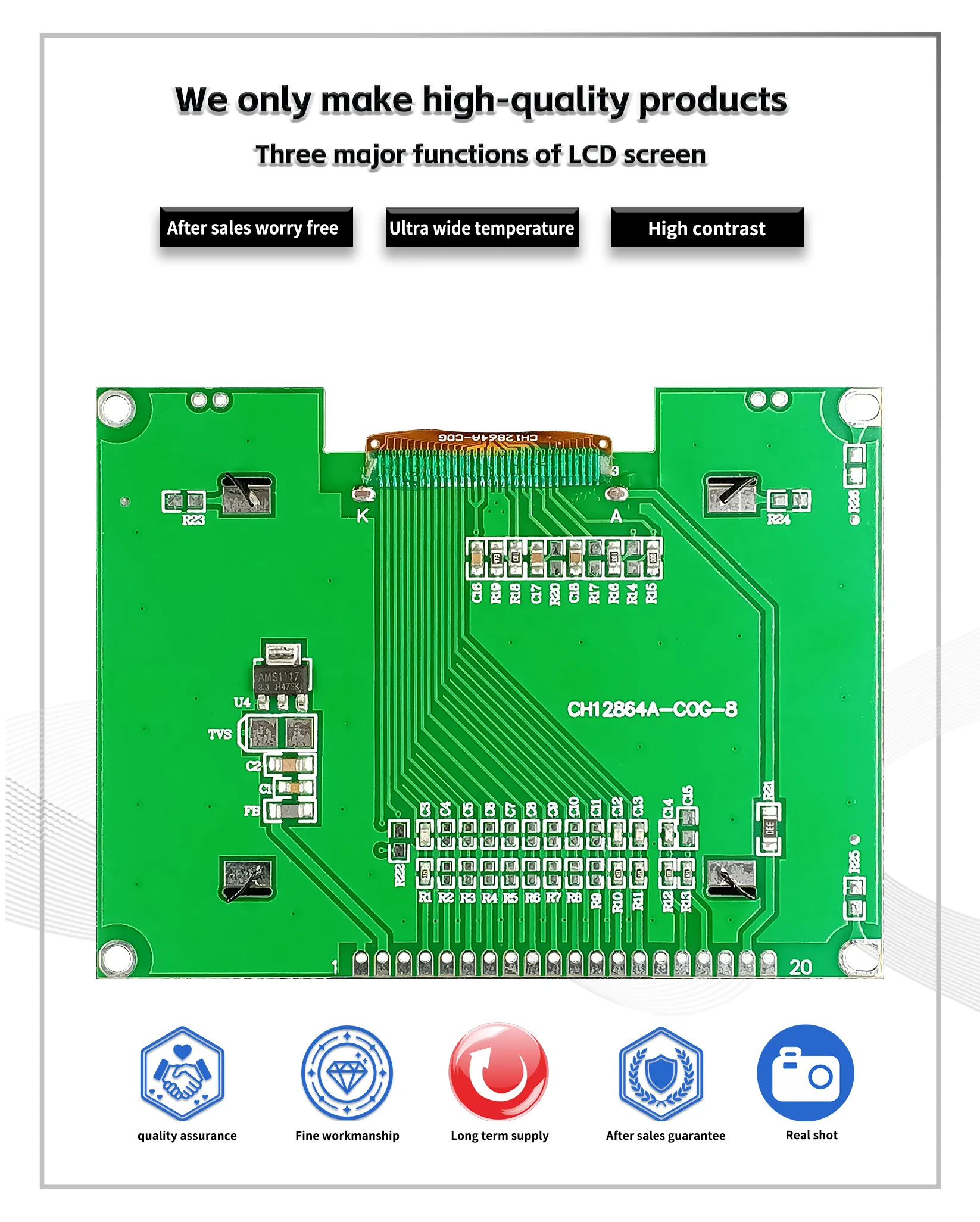

1.4 Les rétroéclairages LED A et K sont des cartes PCB. A et K doivent être alimentés séparément par 3,3V.

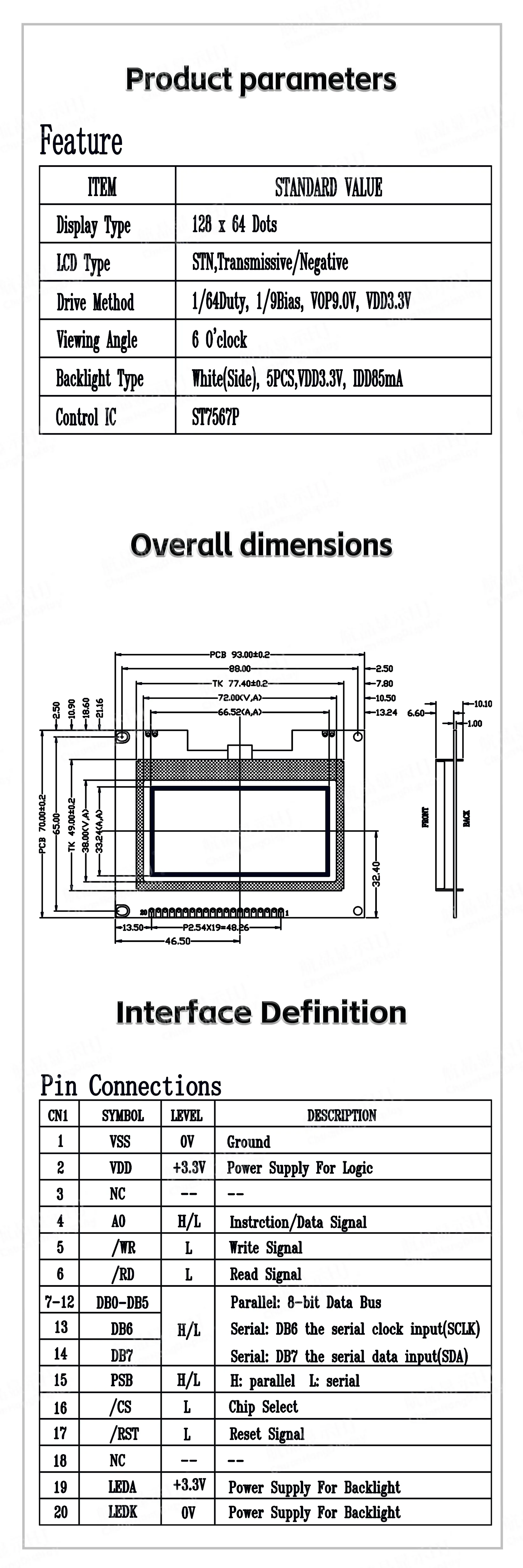

1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x128 bits. Plusieurs condensateurs externes génèrent une augmentation de tension.
●Le rapport de contraste est ajusté par le logiciel.
●Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦128x64 matrice de points. Interface SPI à 4 fils ou port parallèle 8 bits optionnel avec synchronisation 6800 ou 8080, le circuit peut être configuré.
●Fonctions riches : affichage marche/arrêt de l'interface, affichage positif/négatif, lecture/modification/écriture.
