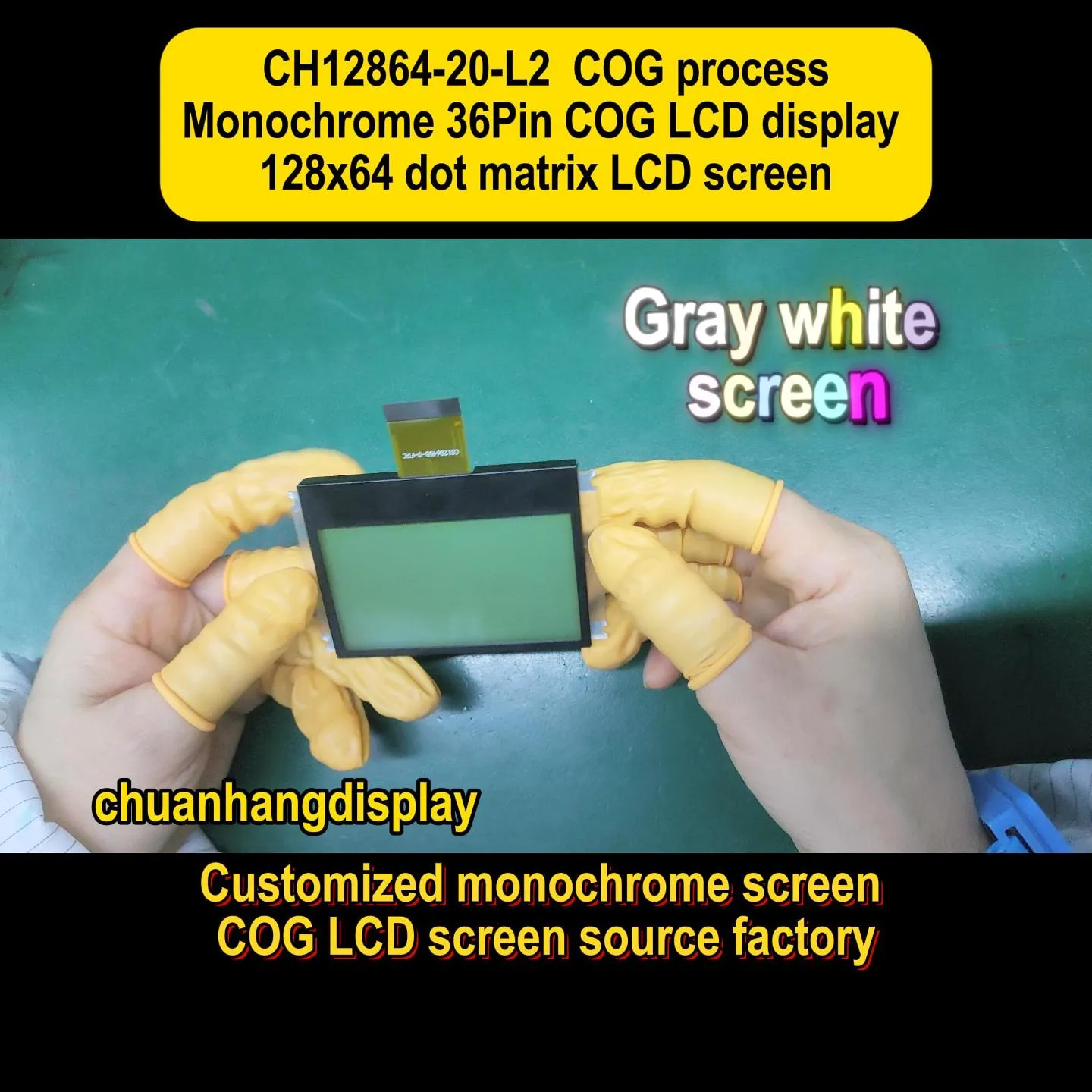

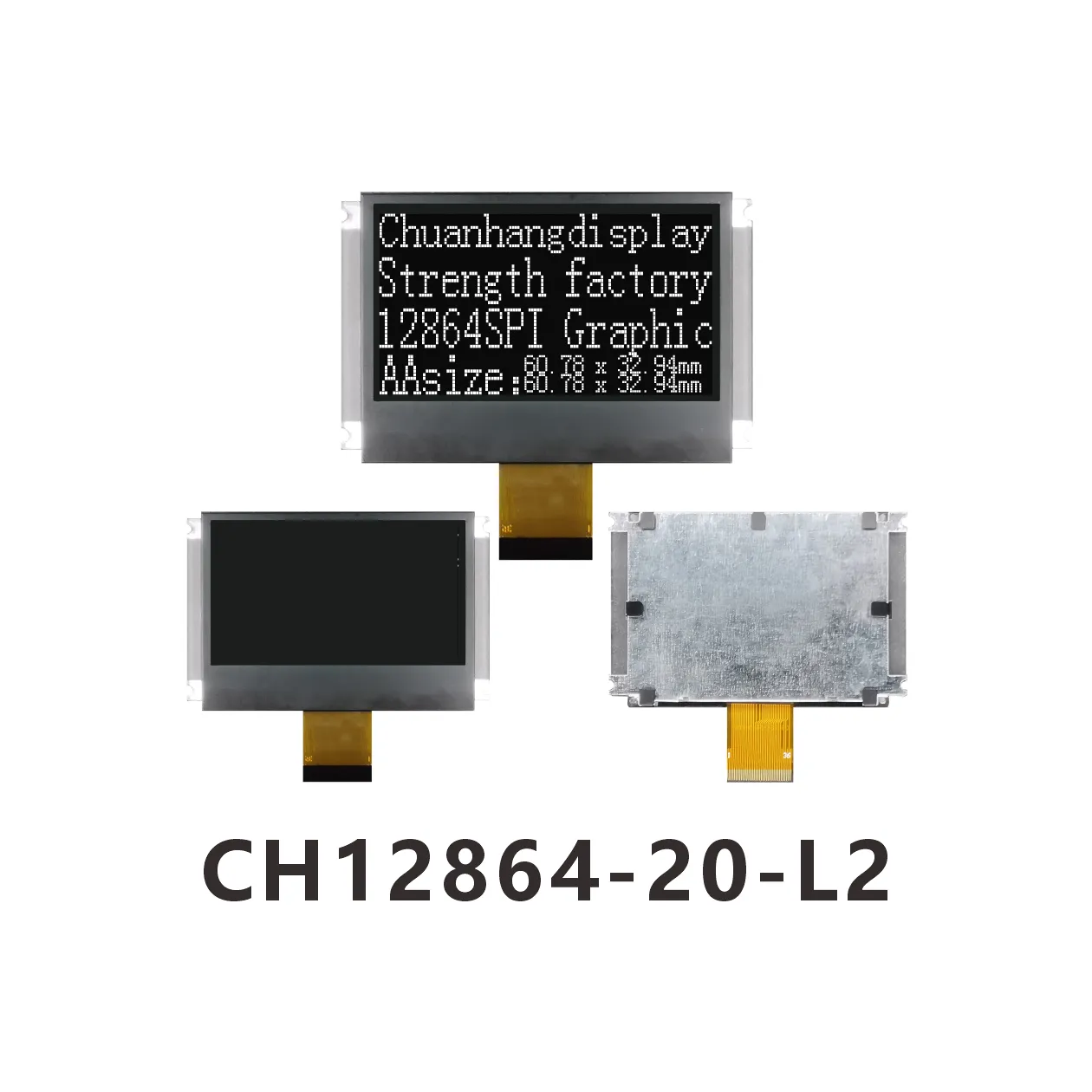

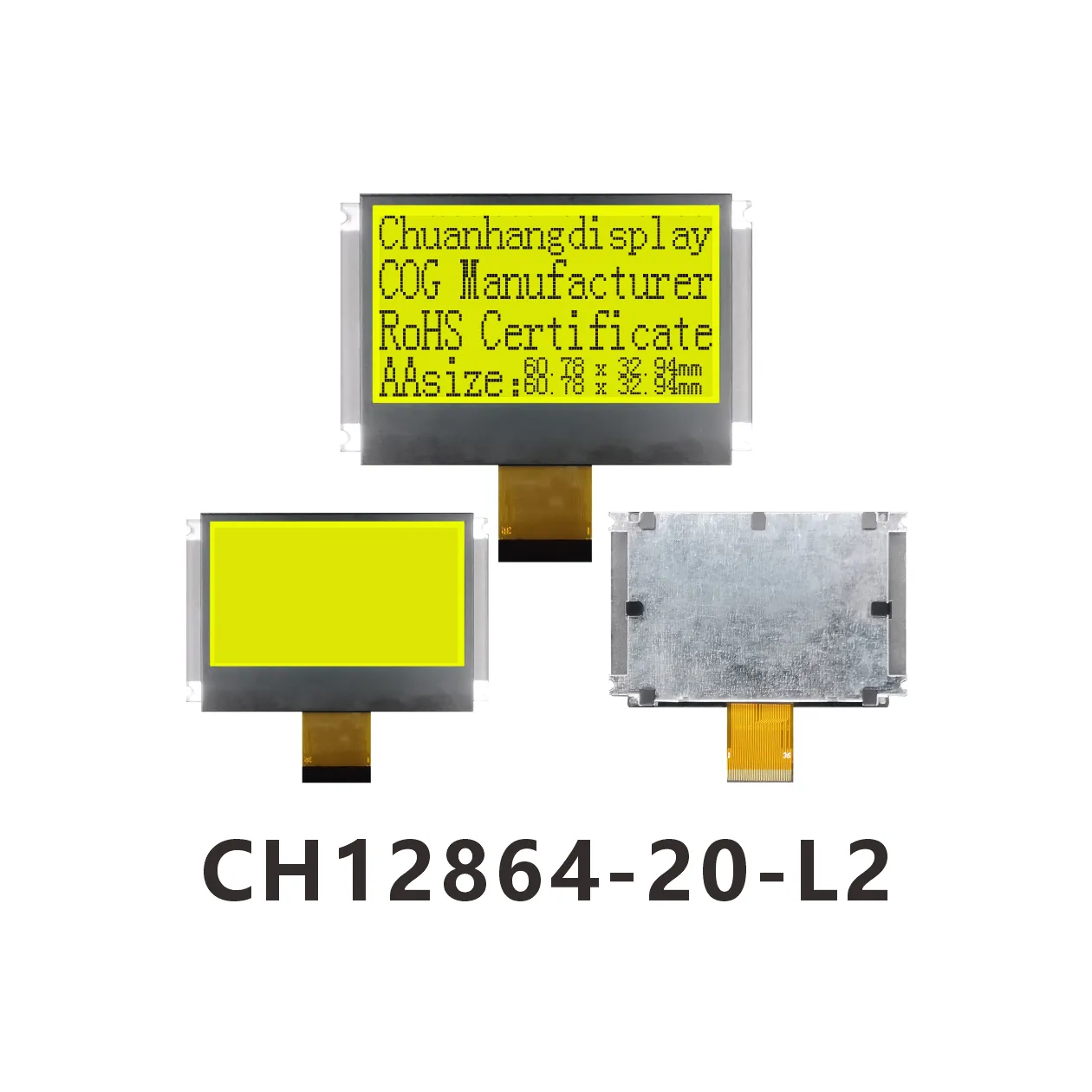

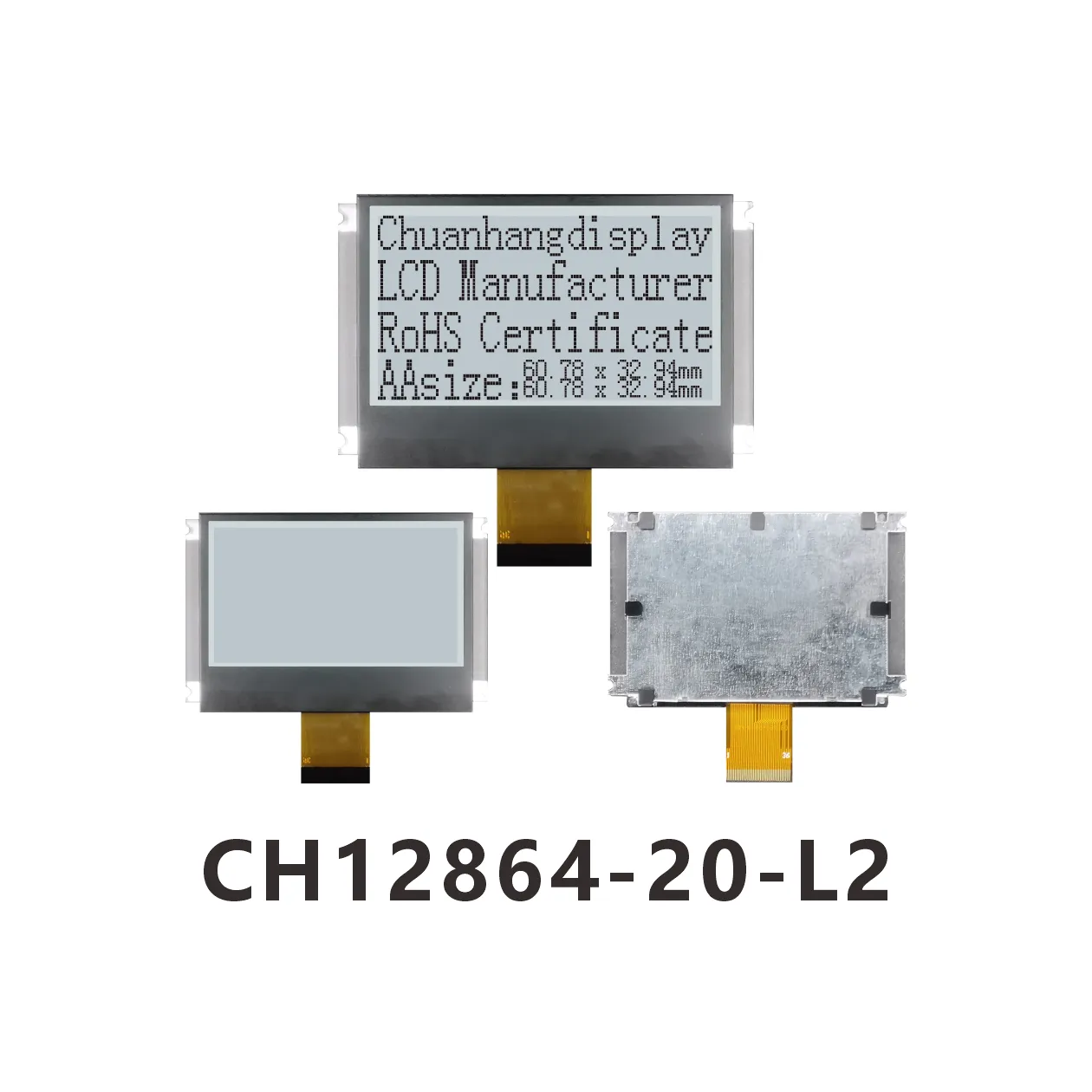

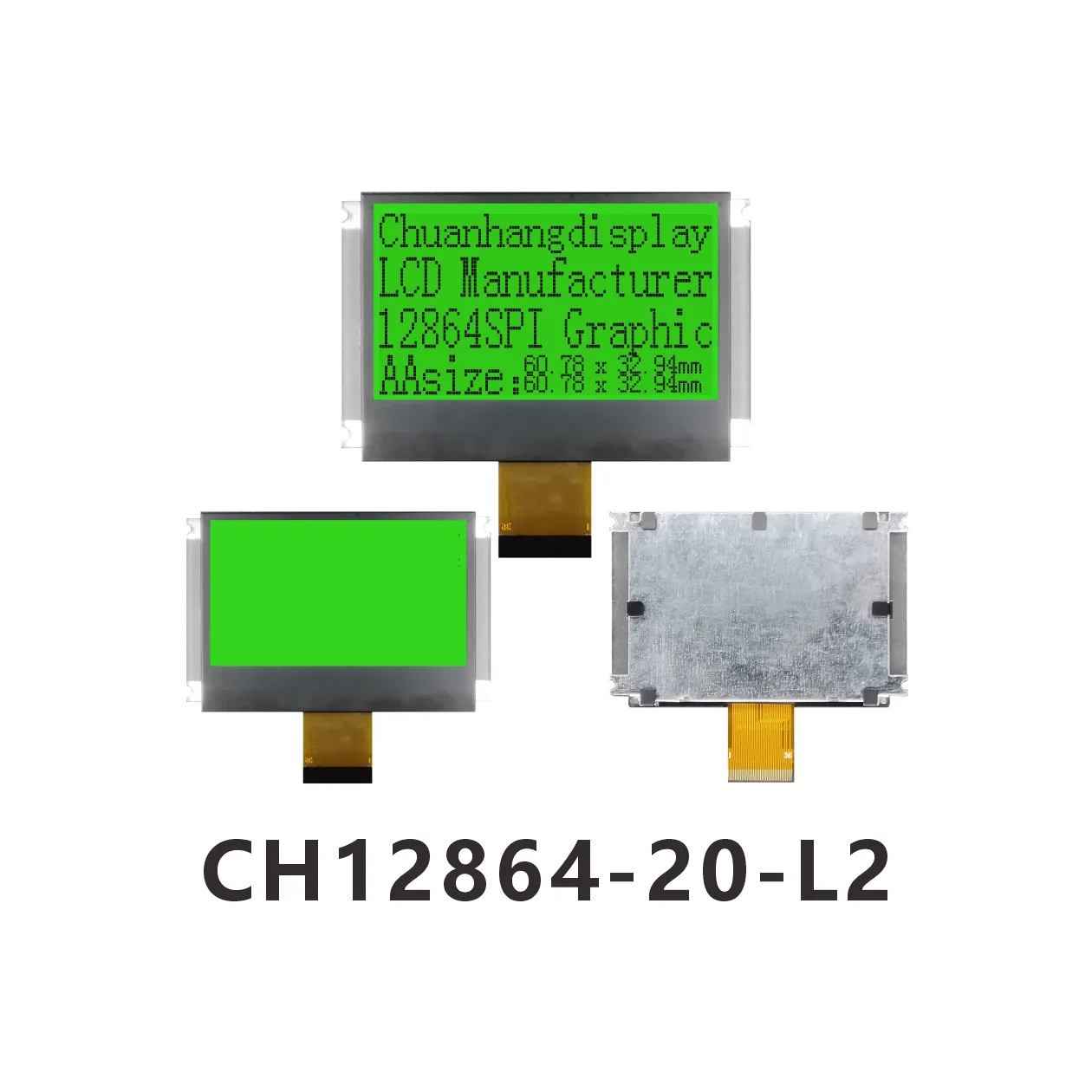

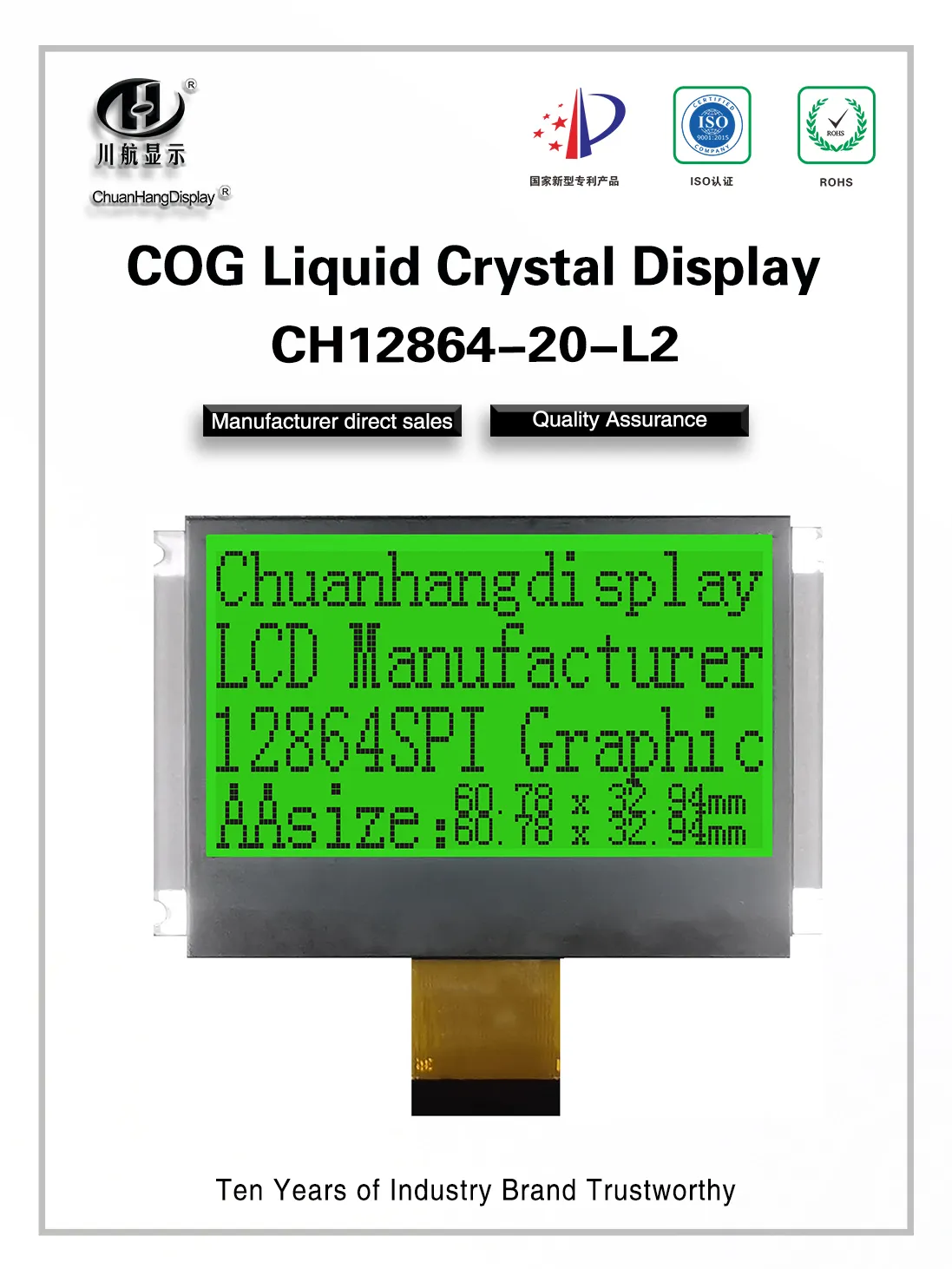

CH12864-20-L2 Module LCD COG 12864
Description du produit

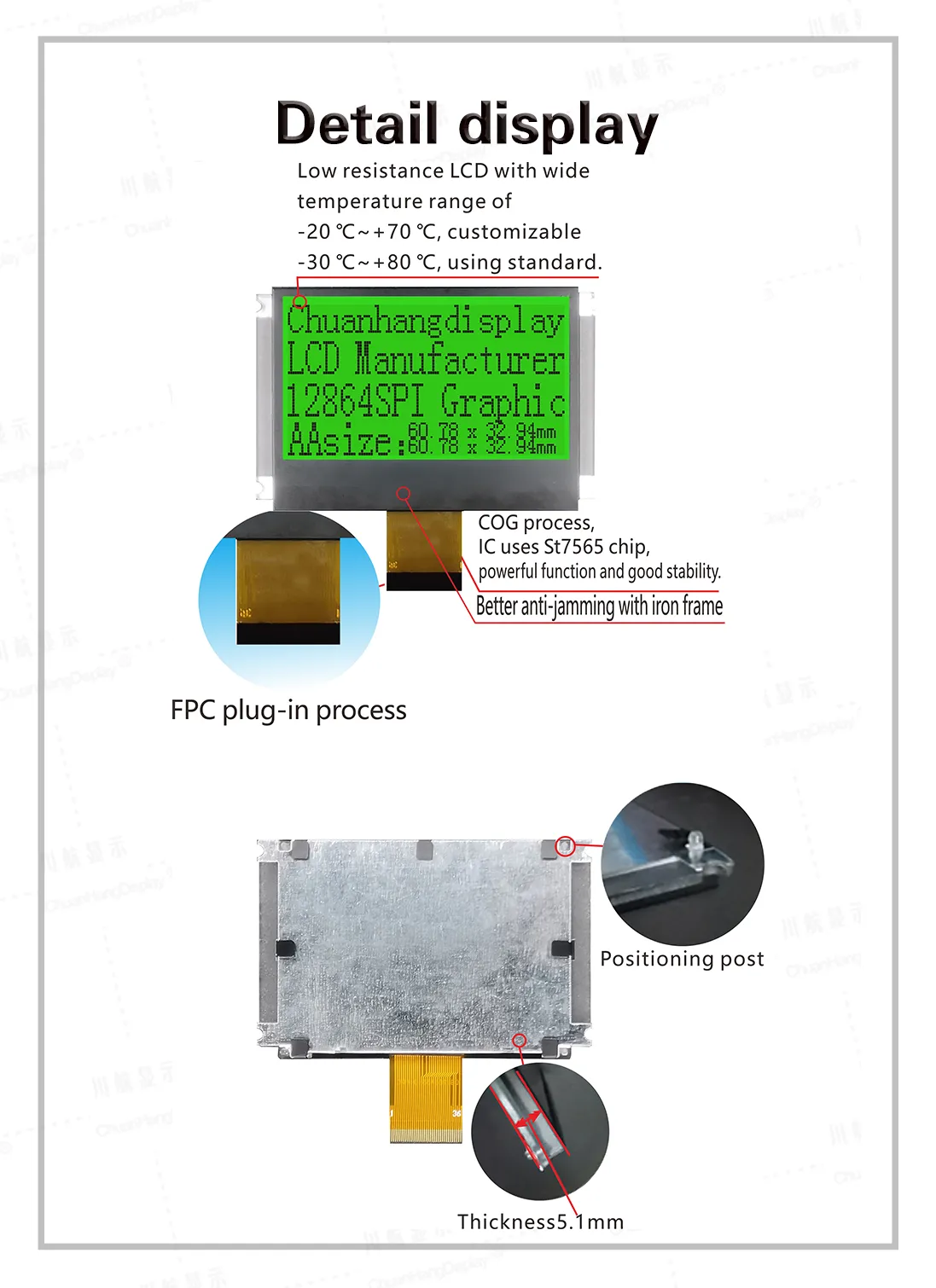

1.1 Processus COG, processus de connexion FPC, produit avec carte PCB, rétroéclairage, épaisseur fine, structure stable.
1.2 IC utilise ST7565R, il n'y a pas de bibliothèque de mots dans la puce, et le programmeur compile sa propre bibliothèque de mots.
1.3 Faible consommation d'énergie, mode d'alimentation uniquement 3,3V, pas de courant de rétroéclairage inférieur à 1mA, courant de rétroéclairage à l'intérieur de 80mA.
1.4 Le rétroéclairage LED A et K sont des cartes PCB, et A et K doivent être alimentés séparément avec 2,9V~3,0V.
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x128 bits.
●Circuit de boost intégré.
●Le contraste est ajusté par le logiciel.
●Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
●Une seule image ≤128x64 matrice de points.
●Interface SPI à 4 fils ou port parallèle 8 bits avec synchronisation 6800 ou synchronisation 8080 en option.
●Fonctions riches : affichage marche/arrêt de l'interface, affichage positif/négatif, lecture/modification/écriture.
