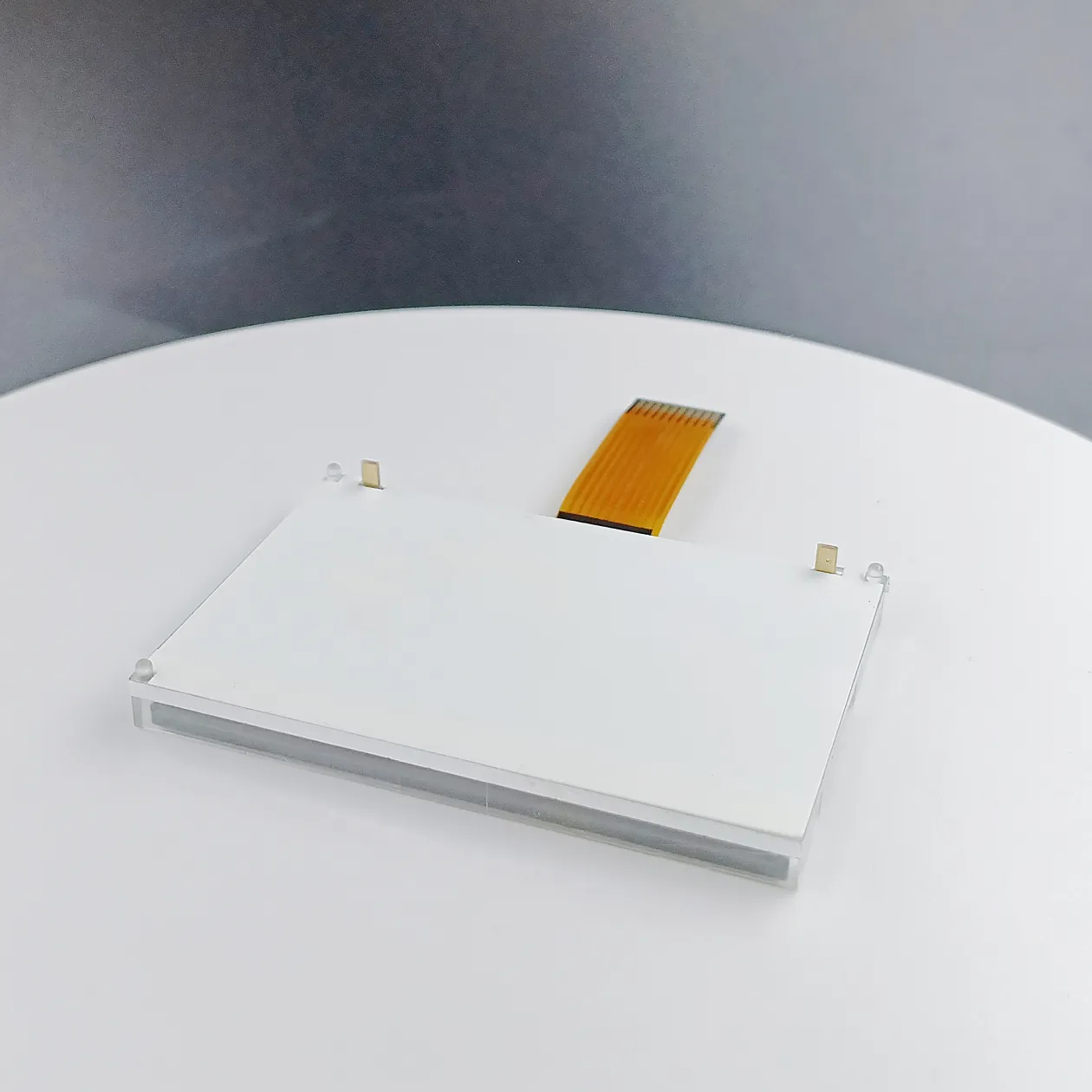

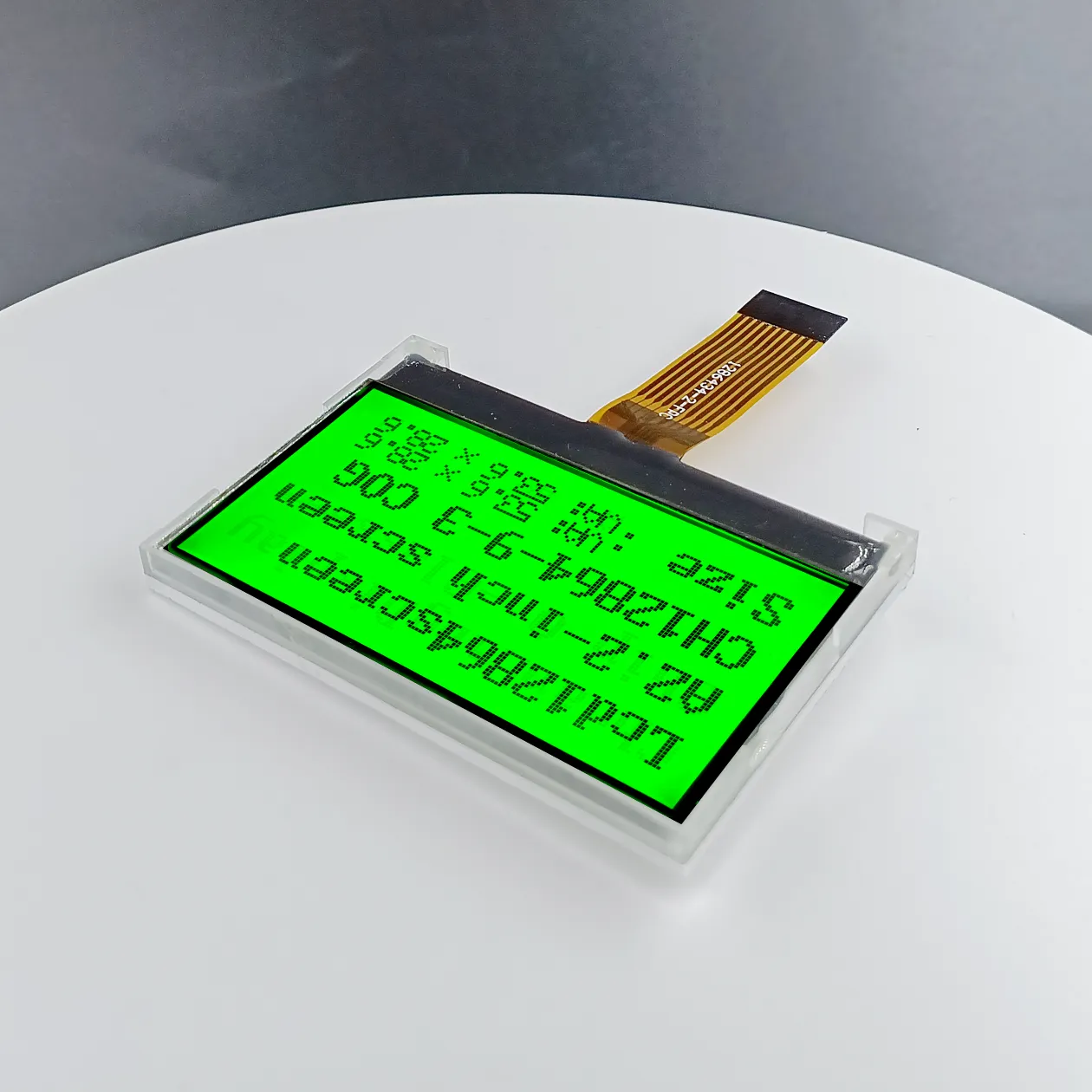

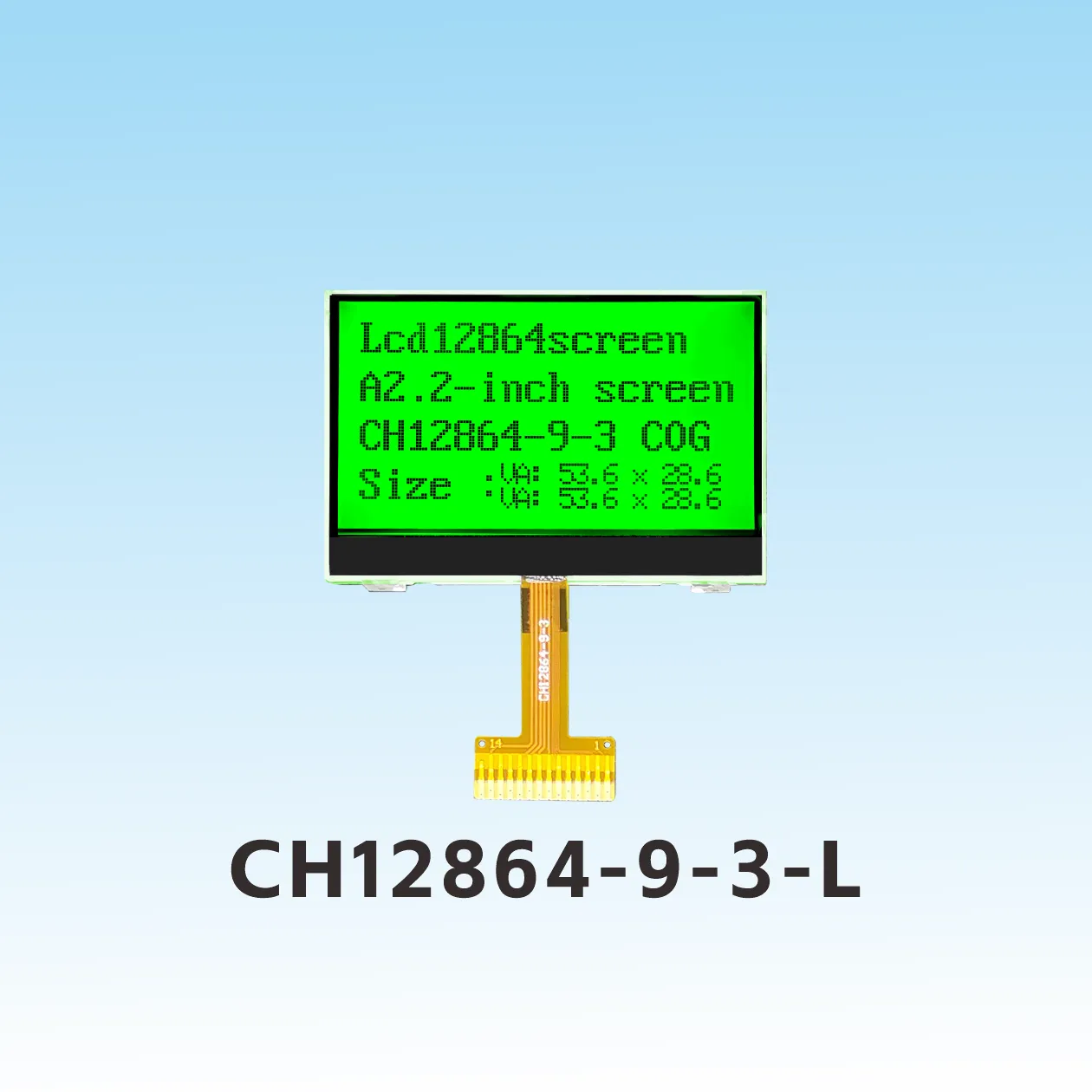

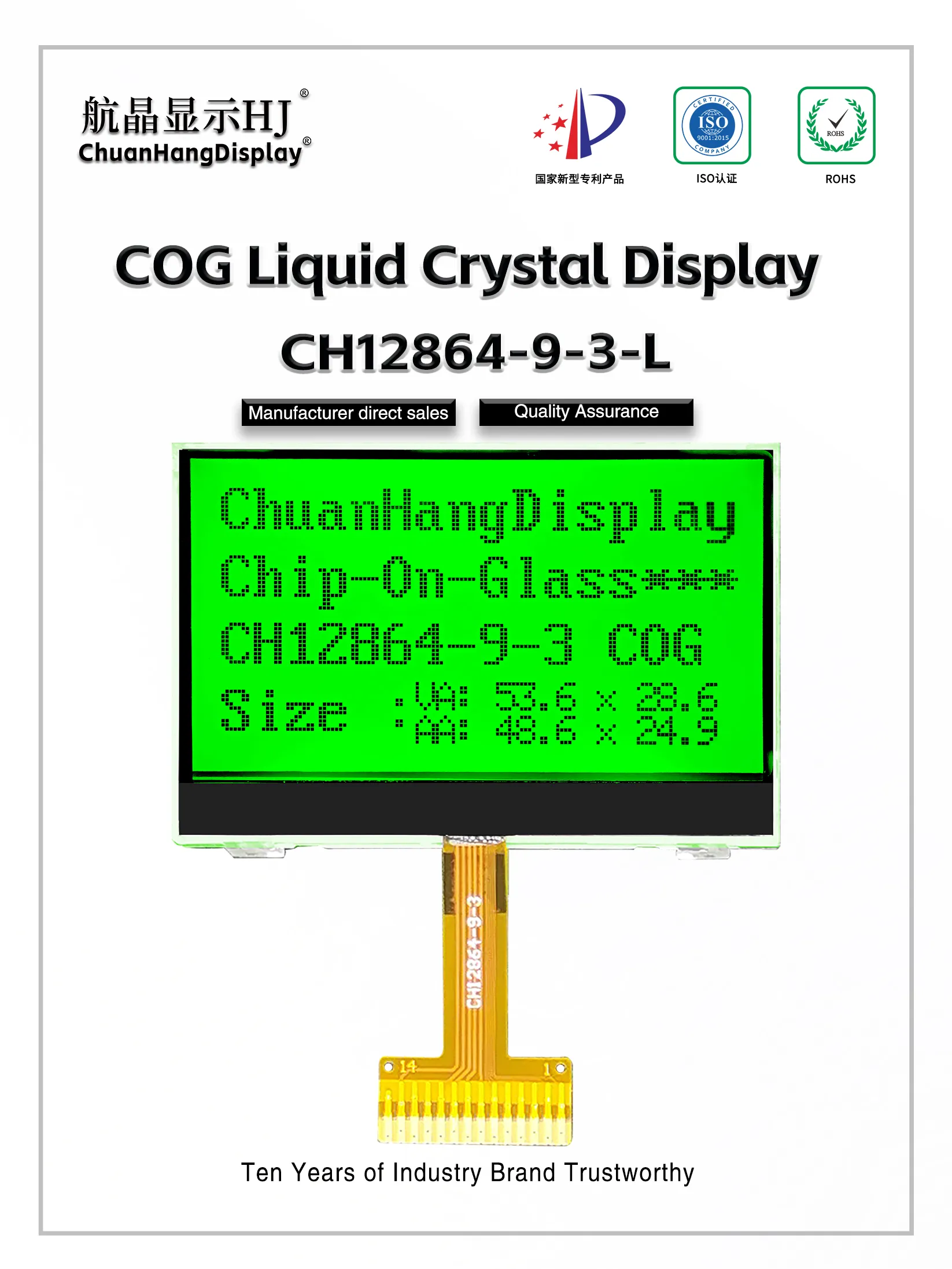

CH12864-9-3-L128x64 Modules LCD COG
Description du produit

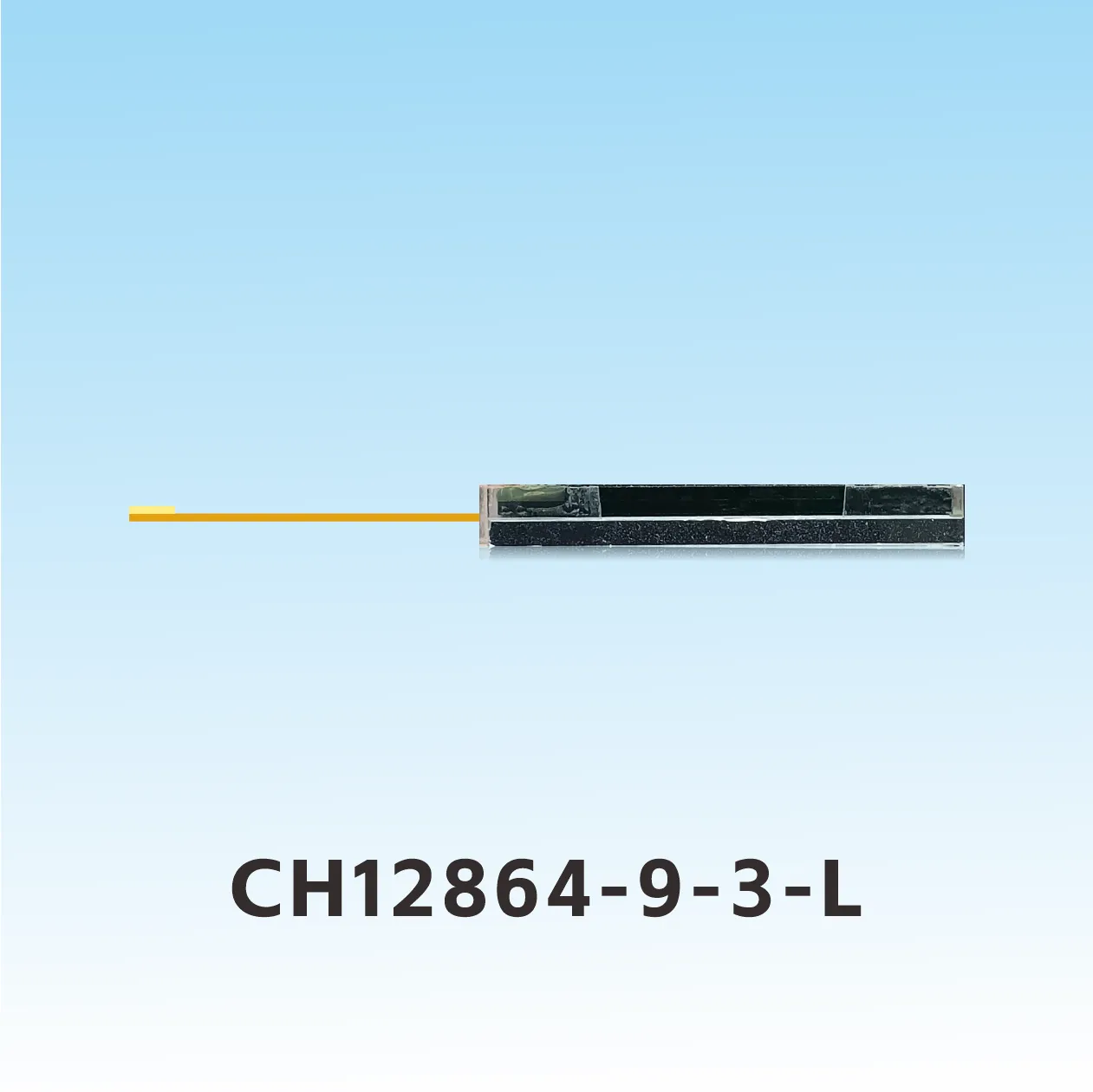

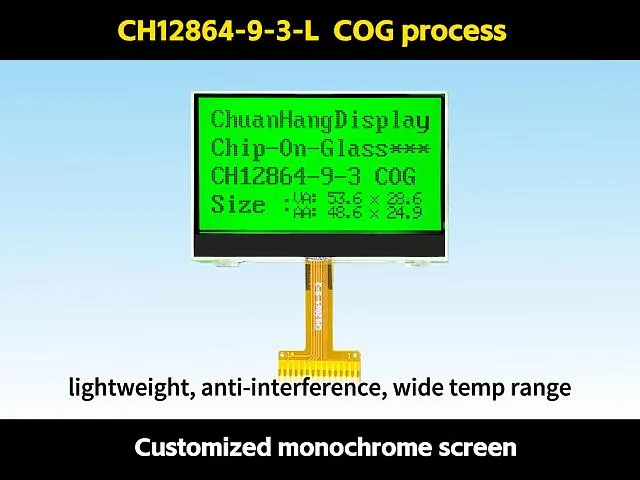

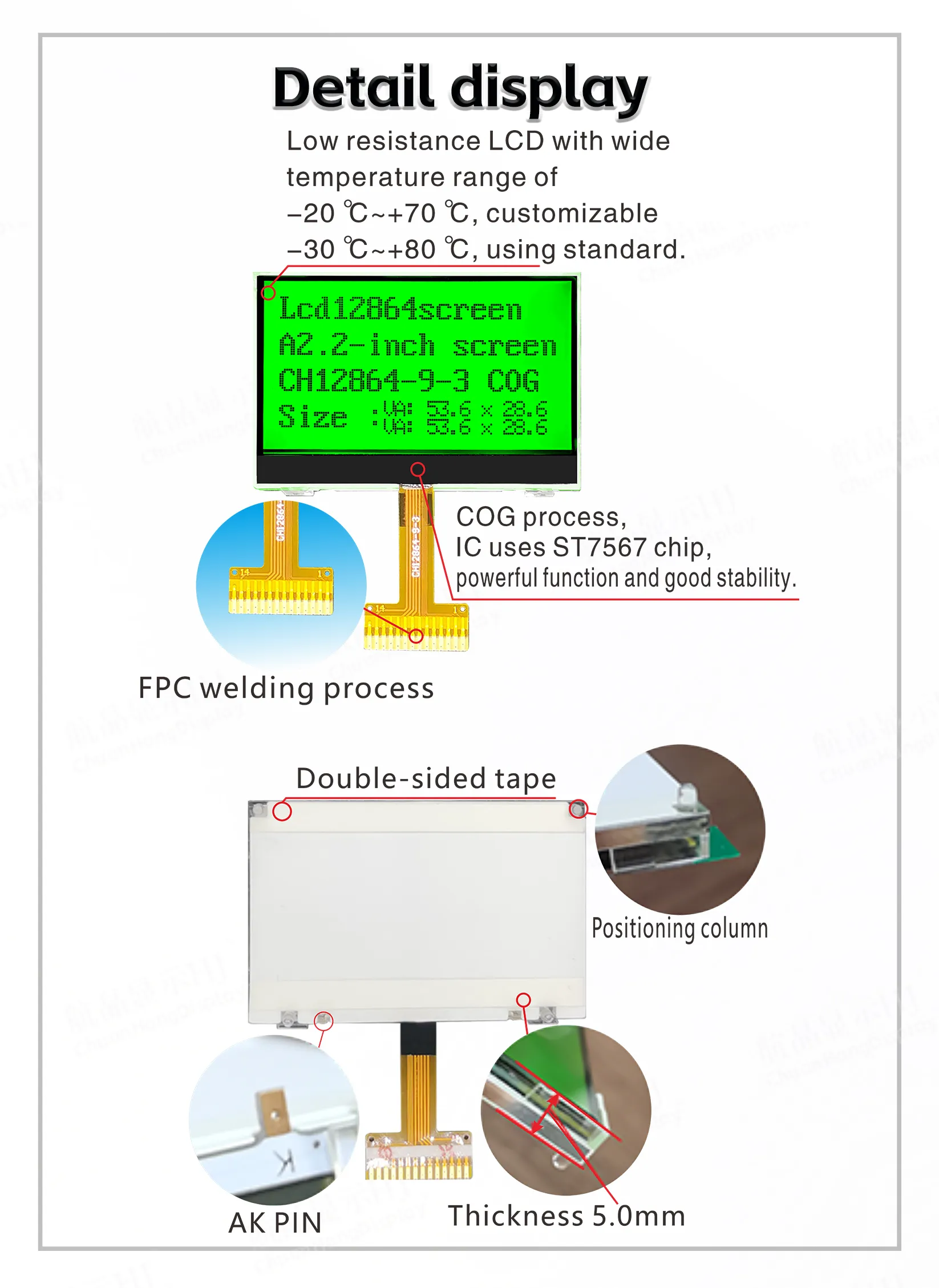

1.1 Processus COG, le câblage souple FPC est un port de soudure, le produit a un rétroéclairage, a été assemblé, épaisseur fine et structure stable.
1.2 IC utilise ST7567, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile sa propre bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation 3,3V, pas de courant de rétroéclairage inférieur à 1mA, courant de rétroéclairage inférieur à 80mA.
1.4 Le rétroéclairage LED A et K sont des cartes PCB, et A et K doivent être alimentés séparément par 2,9V~3,0V.

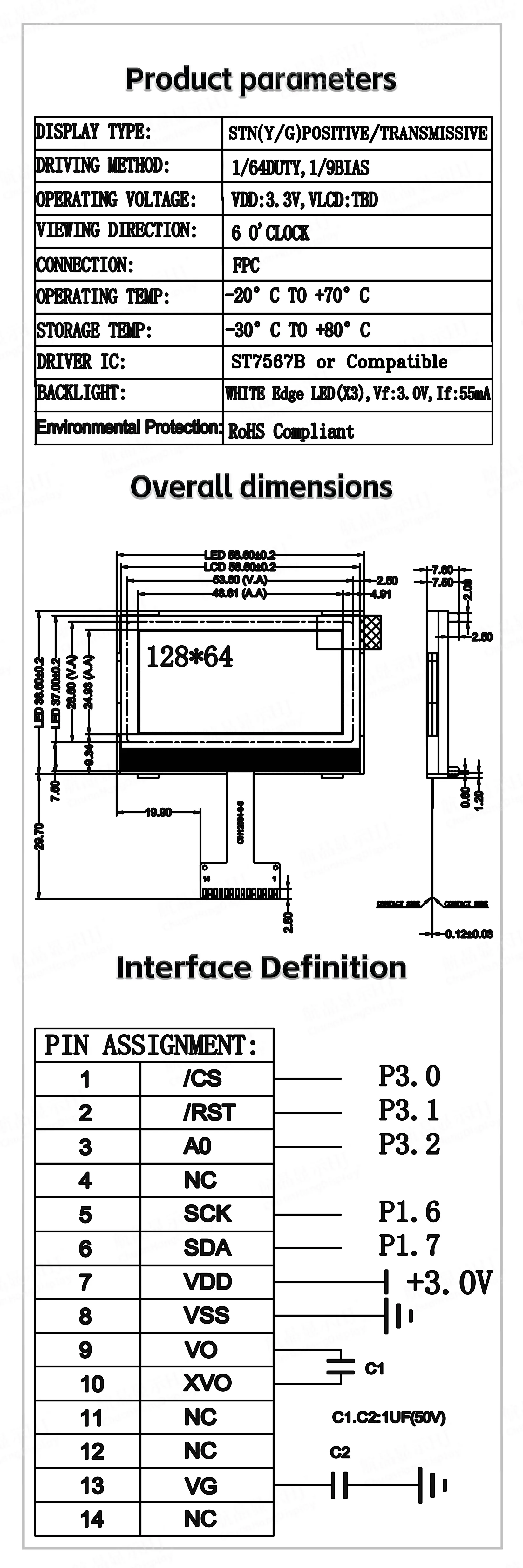

1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x128 bits.
●Les condensateurs externes génèrent un boost.
●Le rapport de contraste est ajusté par le logiciel.
●Un écran affiche 8 caractères x 4 lignes (16x16 points).
●Image unique ≦128x64 matrice de points. Interface de communication SPI à 4 fils.
●Fonctions riches : affichage interface activé/désactivé, affichage positif/inverse
