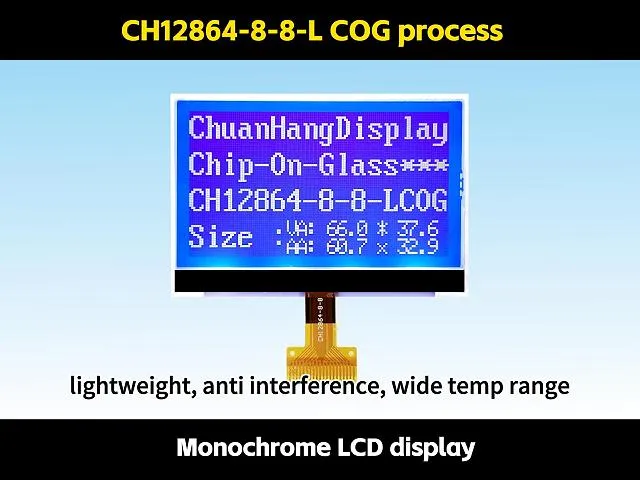

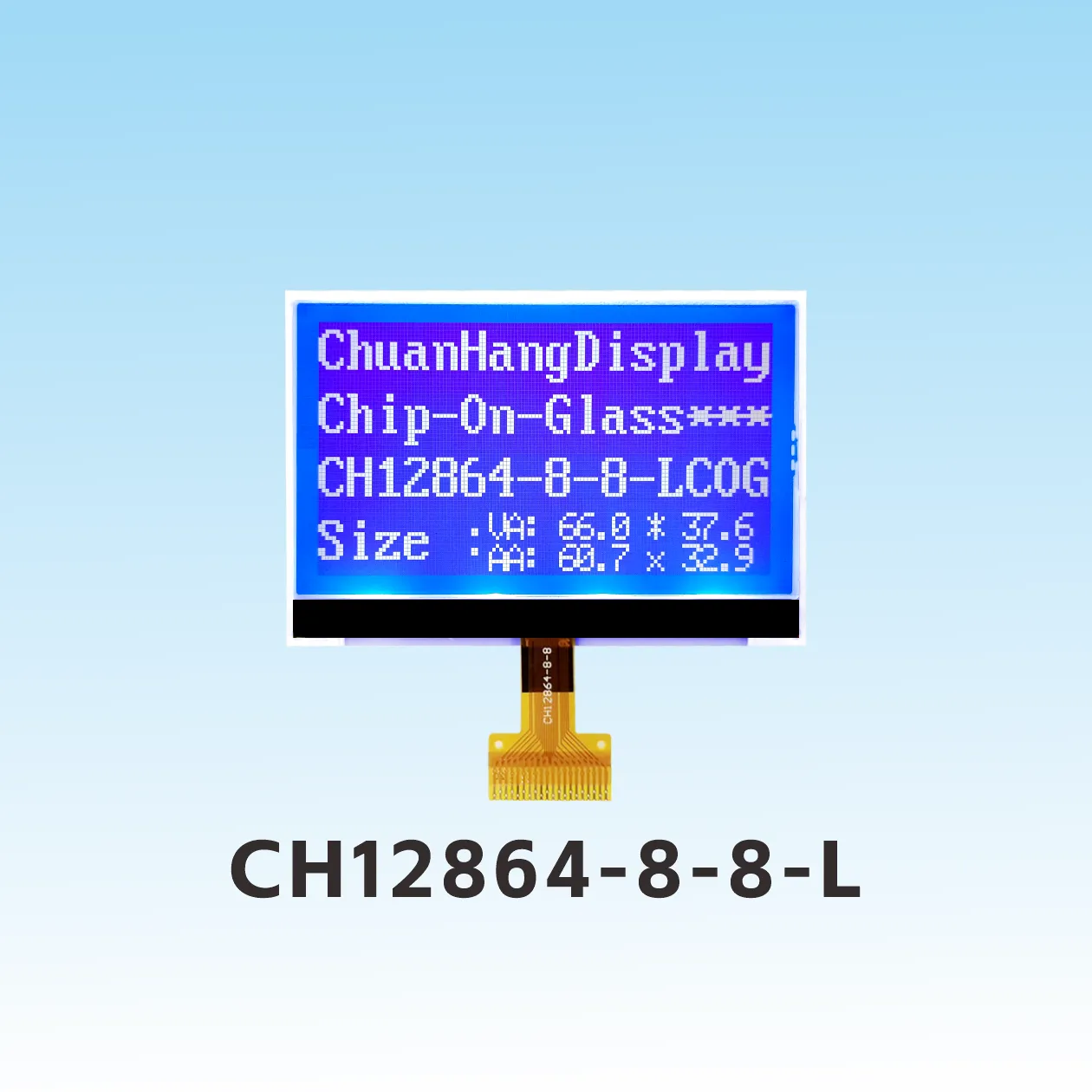

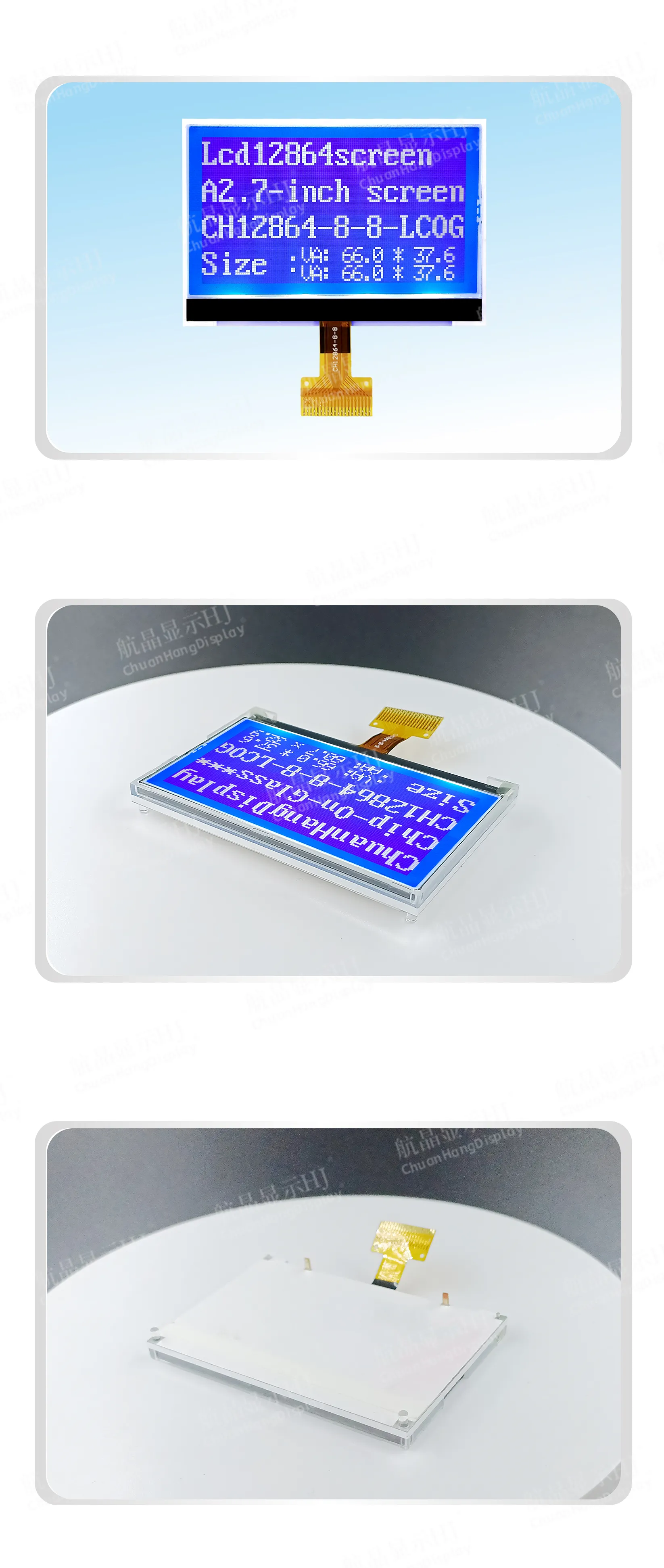

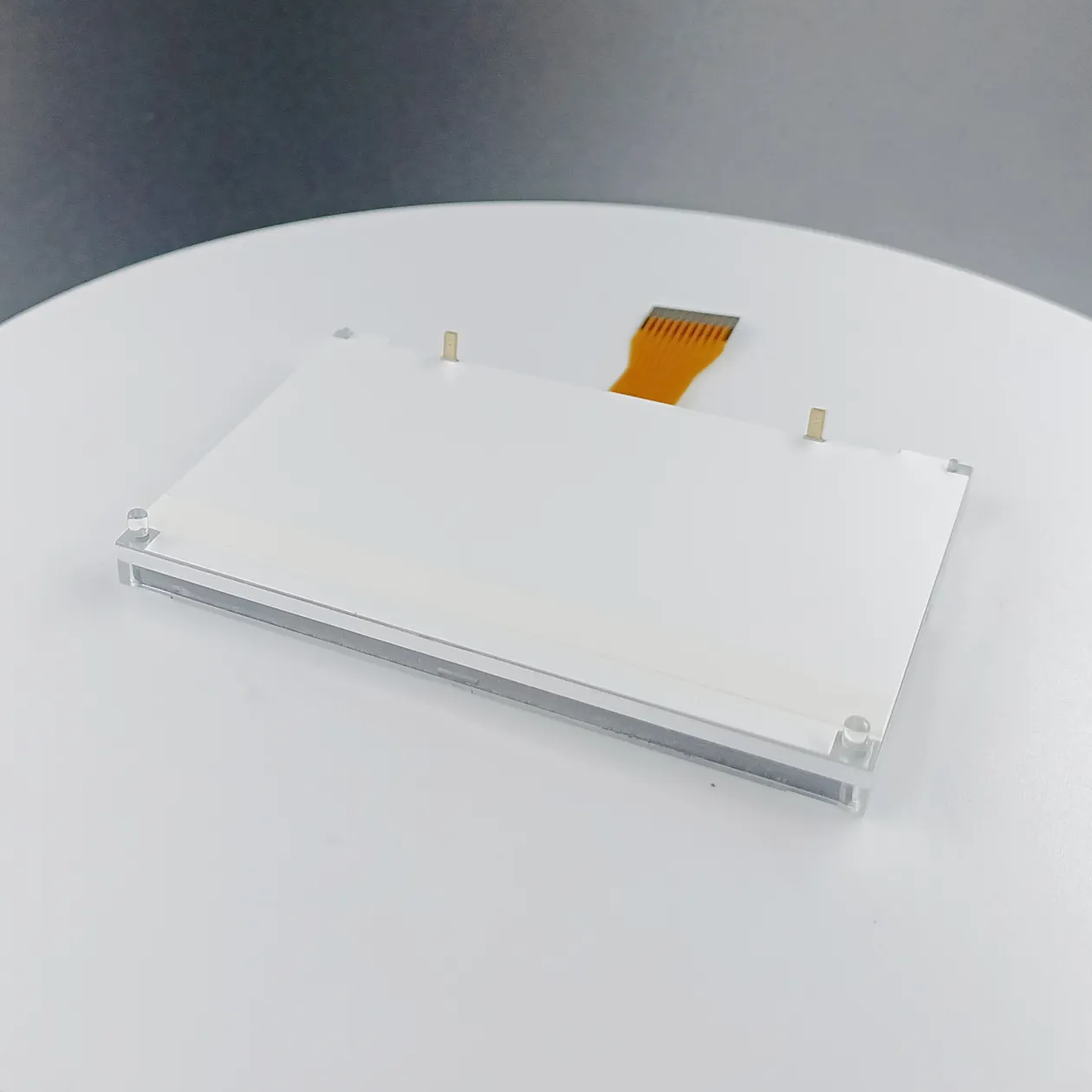

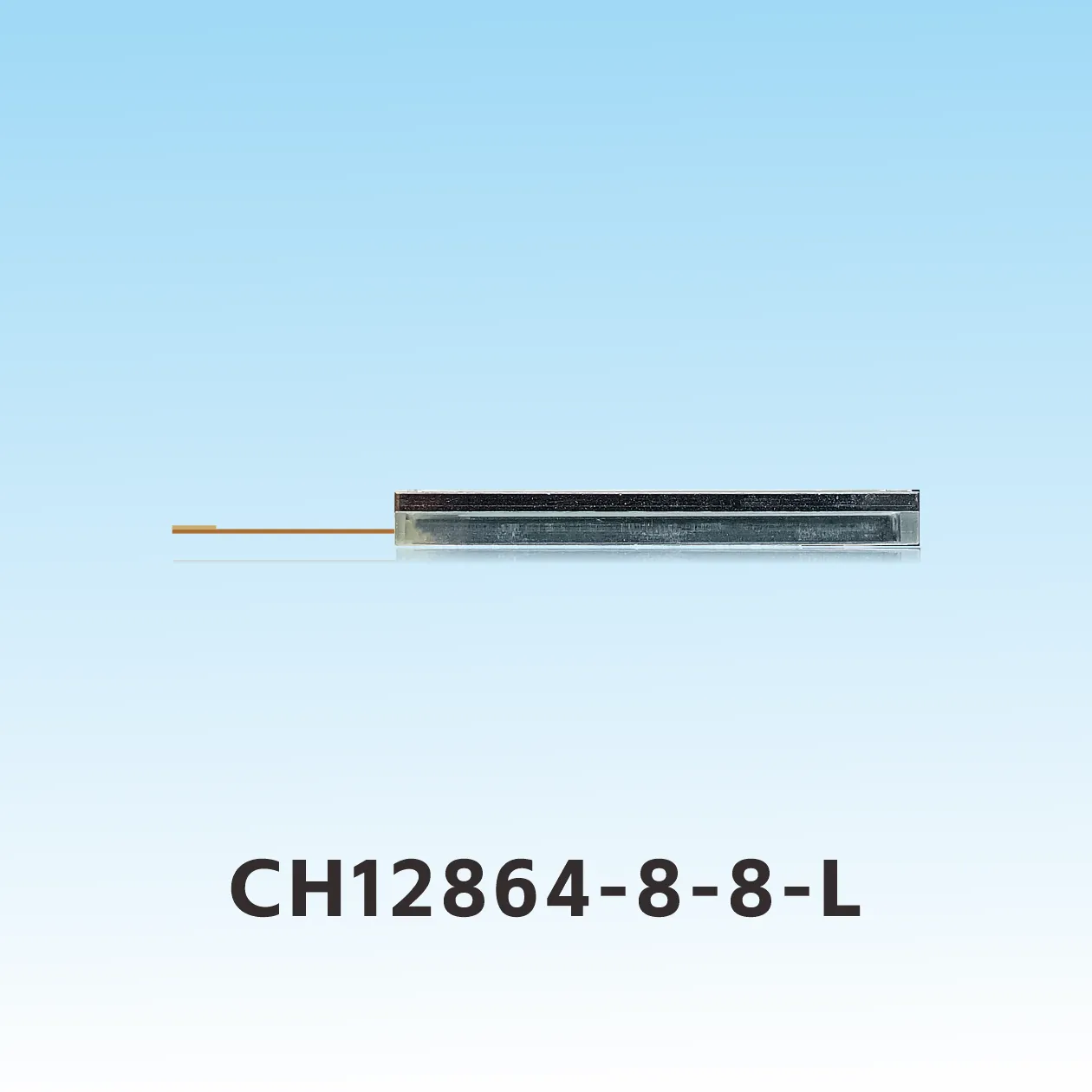

Dimensions LCD CH12864-8-8-L128x64
Description du produit

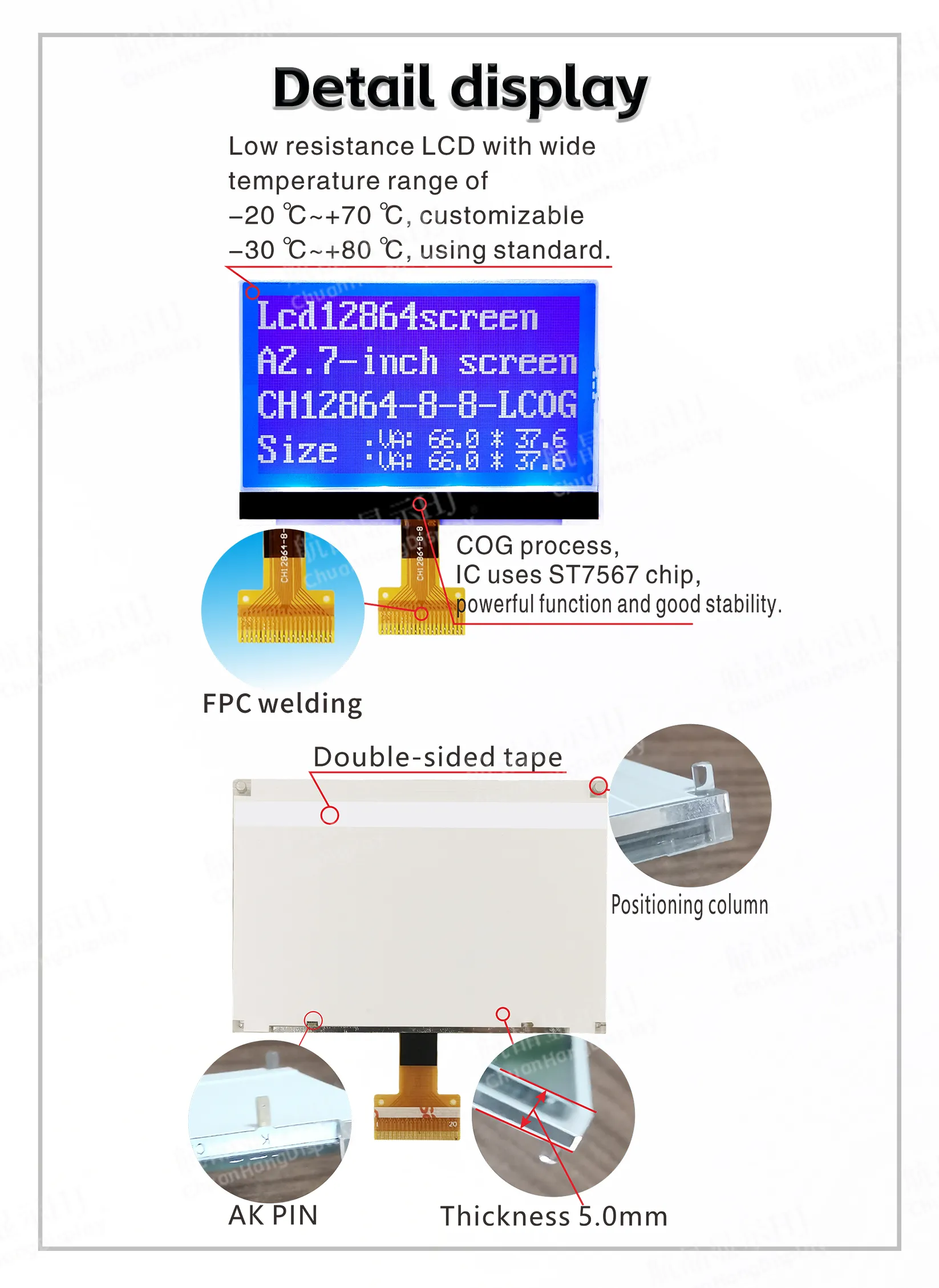

1.1 Processus COG, le câblage souple FPC est un port de soudure, le produit a un rétroéclairage, assemblé, épaisseur fine et structure stable.
1.2 IC utilise ST7567, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile sa propre bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation 3,3V, pas de courant de rétroéclairage dans 1mA, courant de rétroéclairage dans 80mA.
1.4 Le rétroéclairage LED A et K sont des cartes PCB, et A et K doivent être alimentés séparément de 2,9V~3,0V.
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x128 bits.
●Le condensateur externe génère une augmentation de tension.
●Le contraste est ajusté par le logiciel.
●Un écran affiche 8 caractères x4 lignes (matrice de points 16x16).

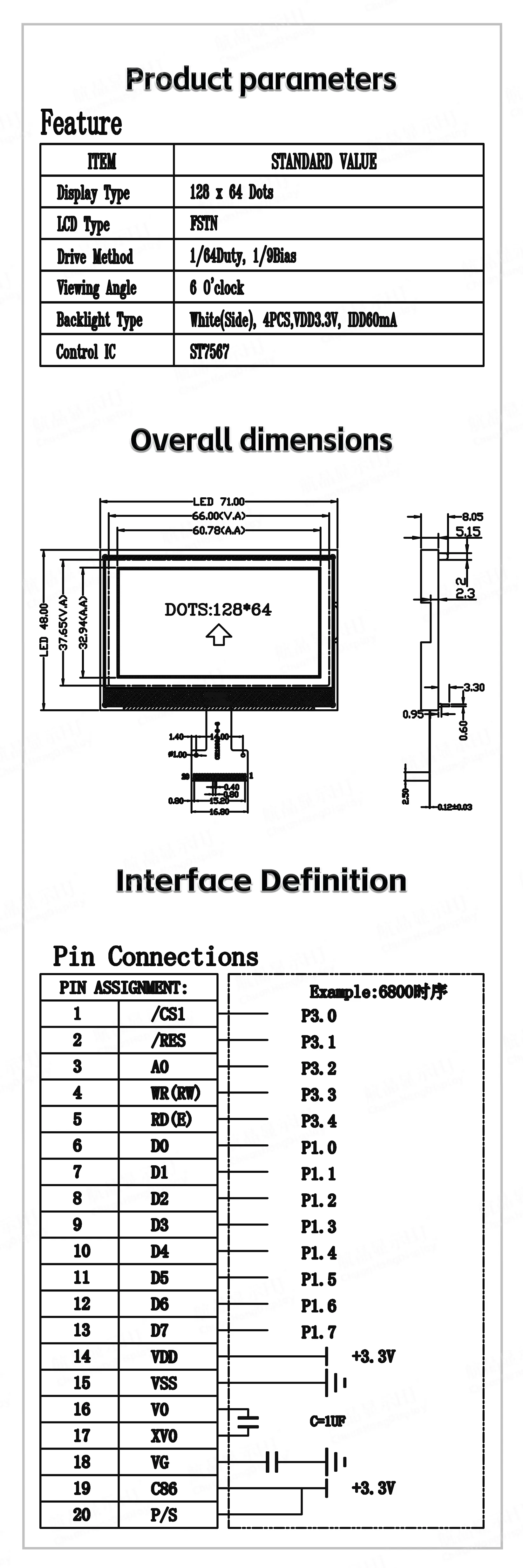

●Image unique ≦128x64 matrice de points. Interface SPI à 4 fils ou port parallèle 8 bits avec synchronisation 6800 ou synchronisation 8080 sont optionnels, et le circuit peut être configuré.
●Fonctions riches : affichage marche/arrêt de l'interface, affichage positif/négatif, lecture/modification/écriture.
