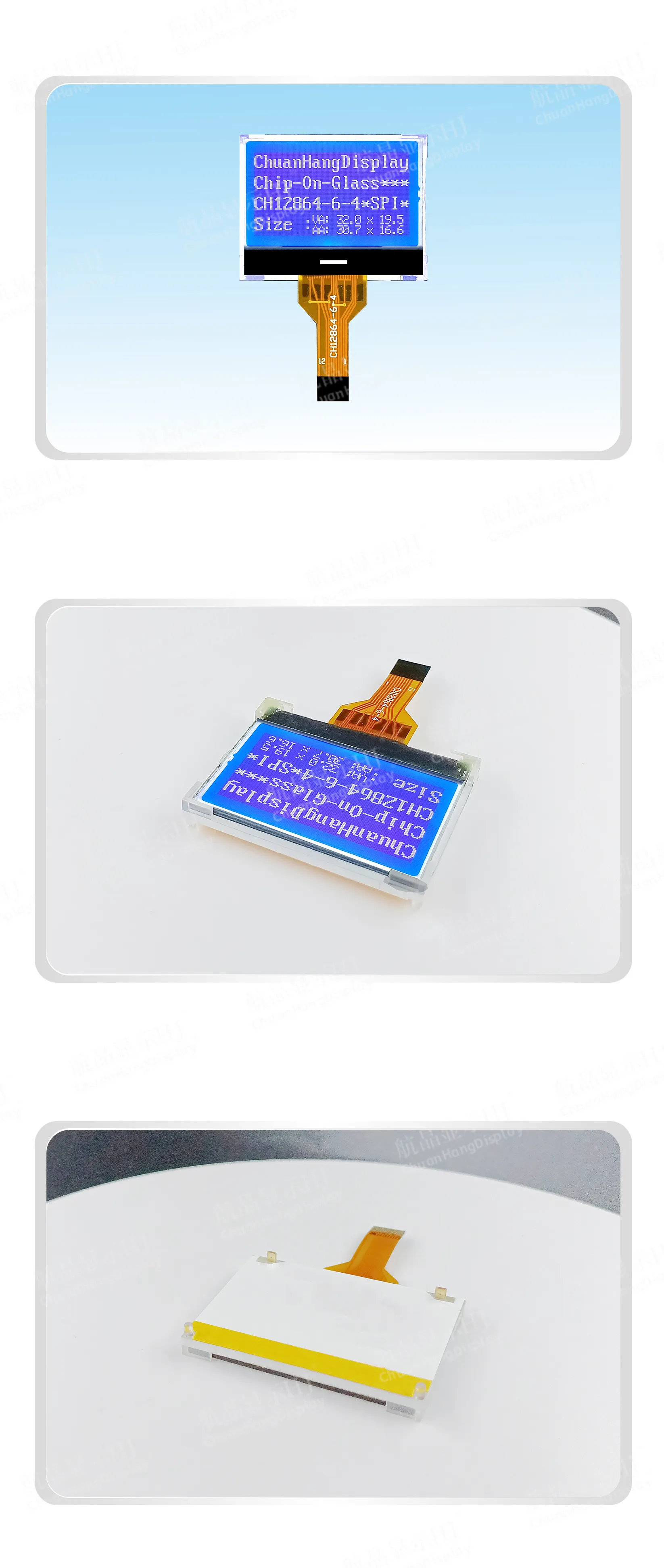

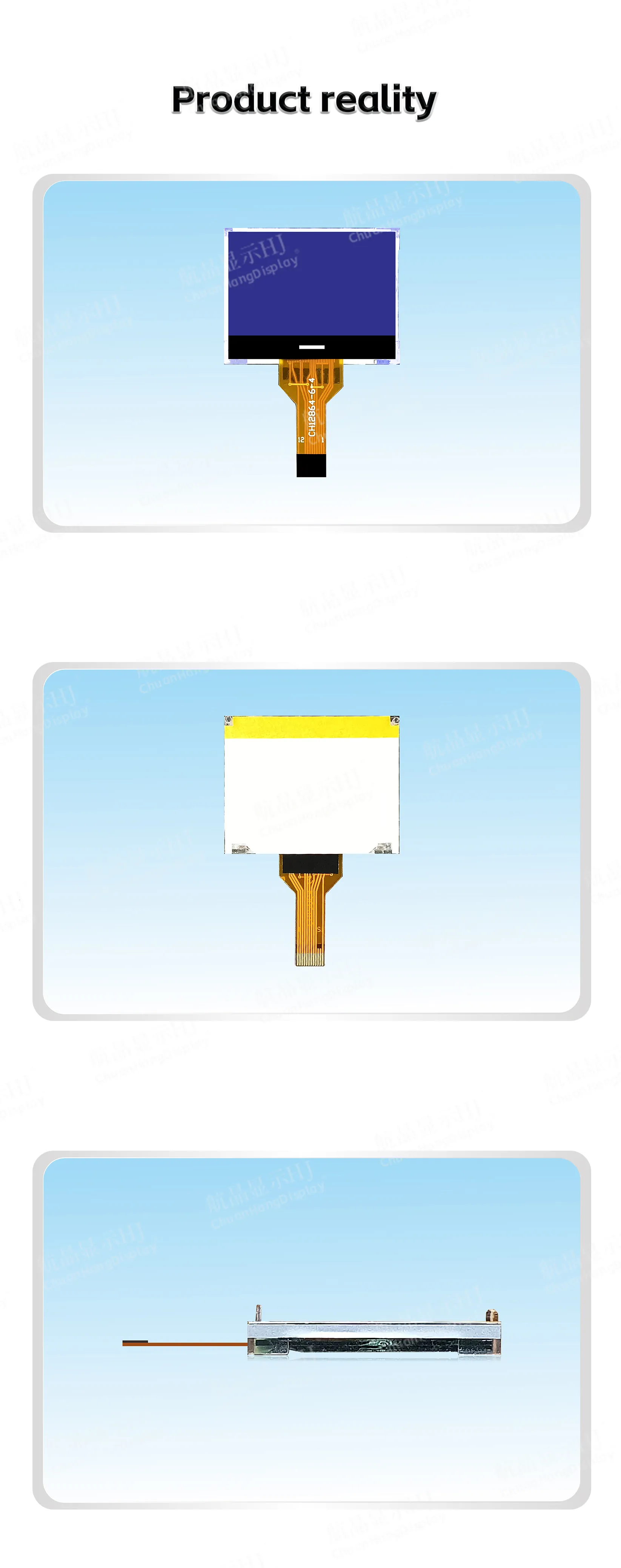

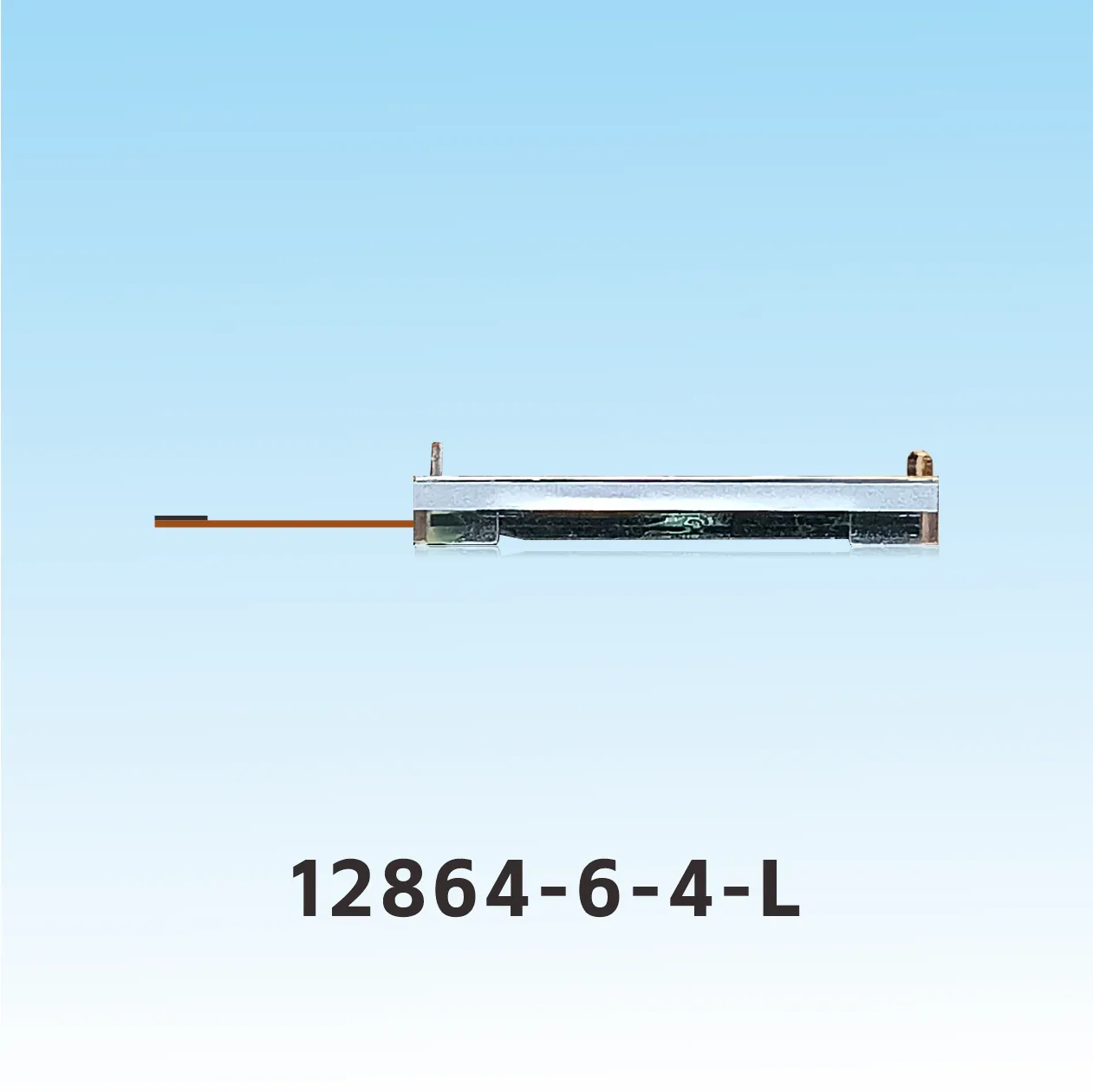

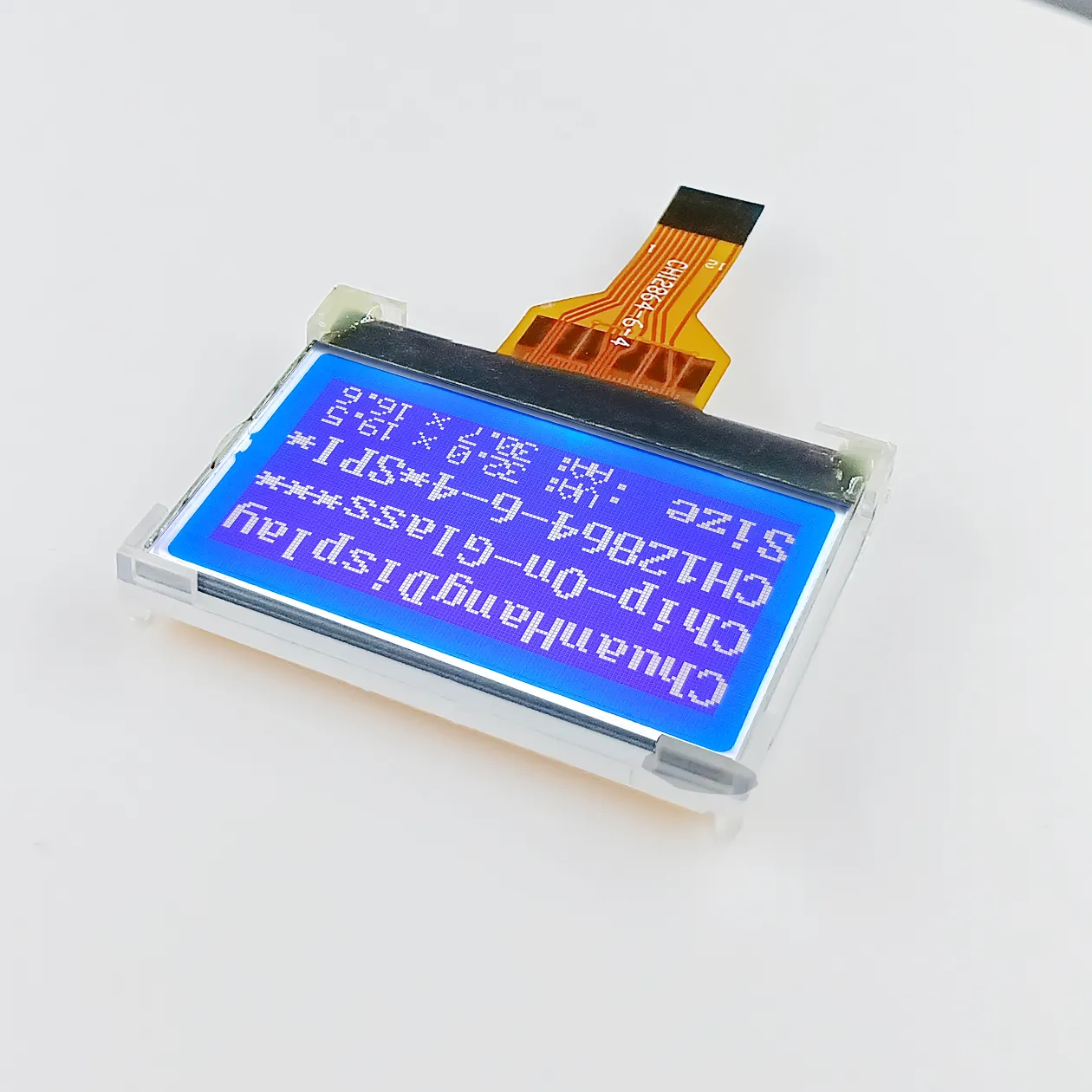

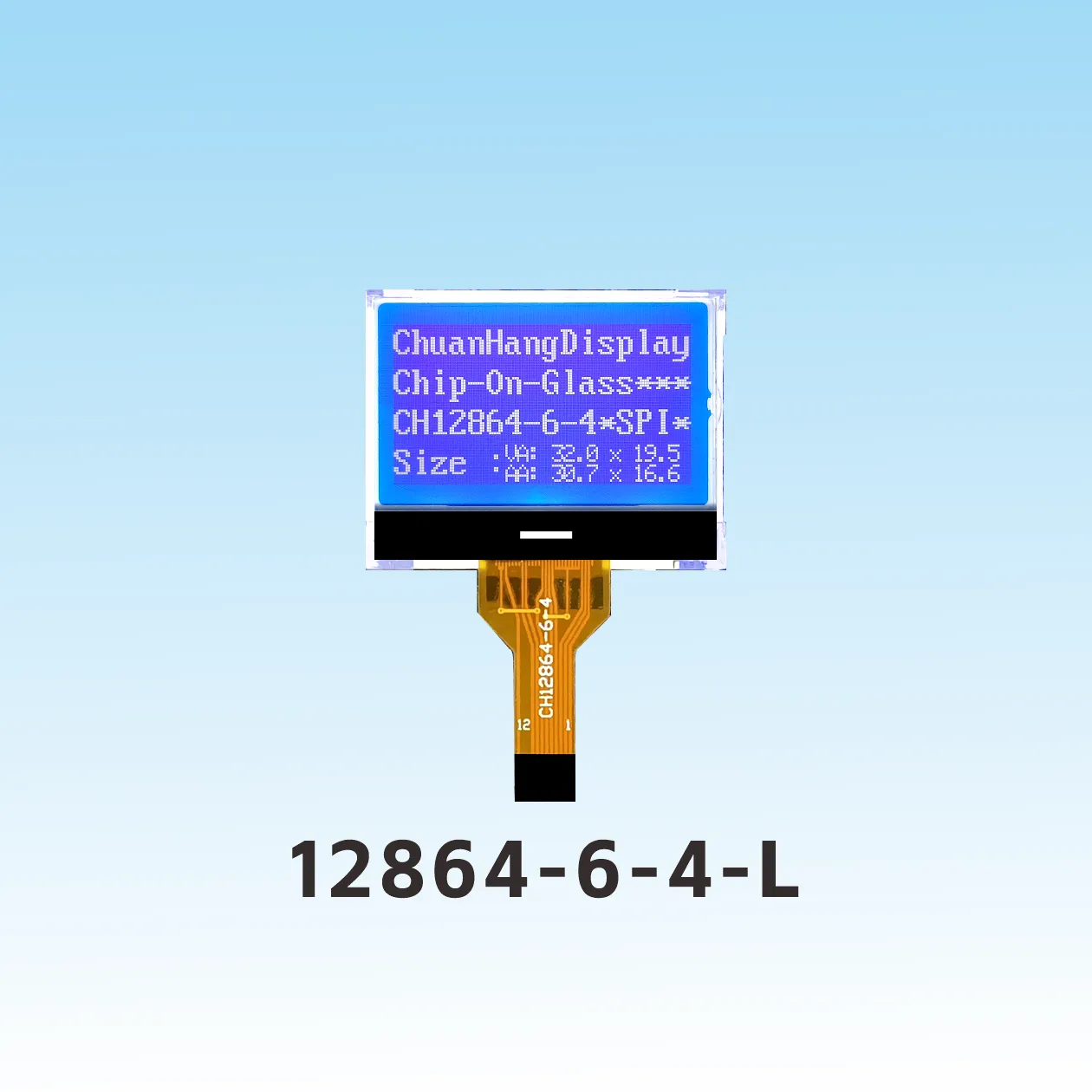

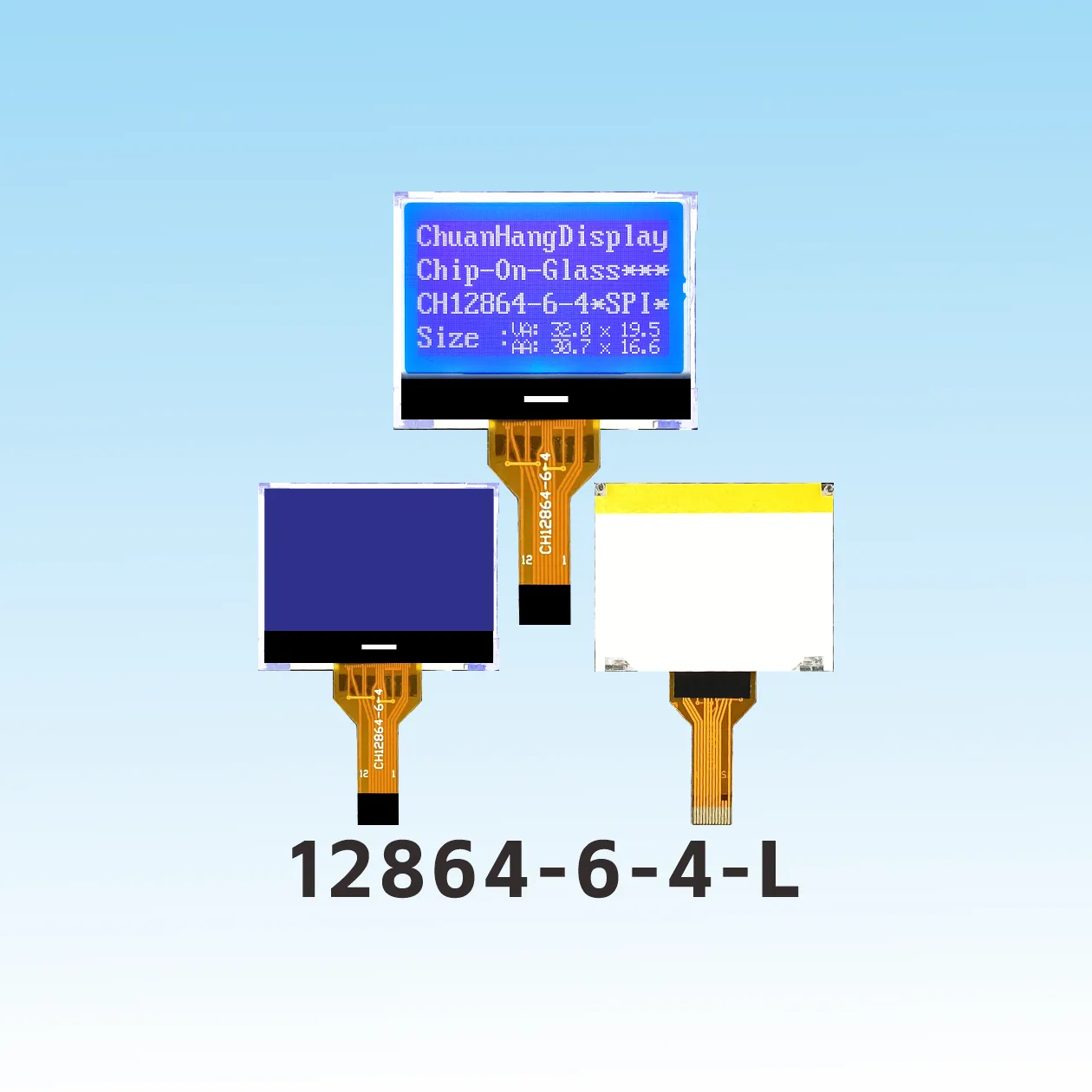

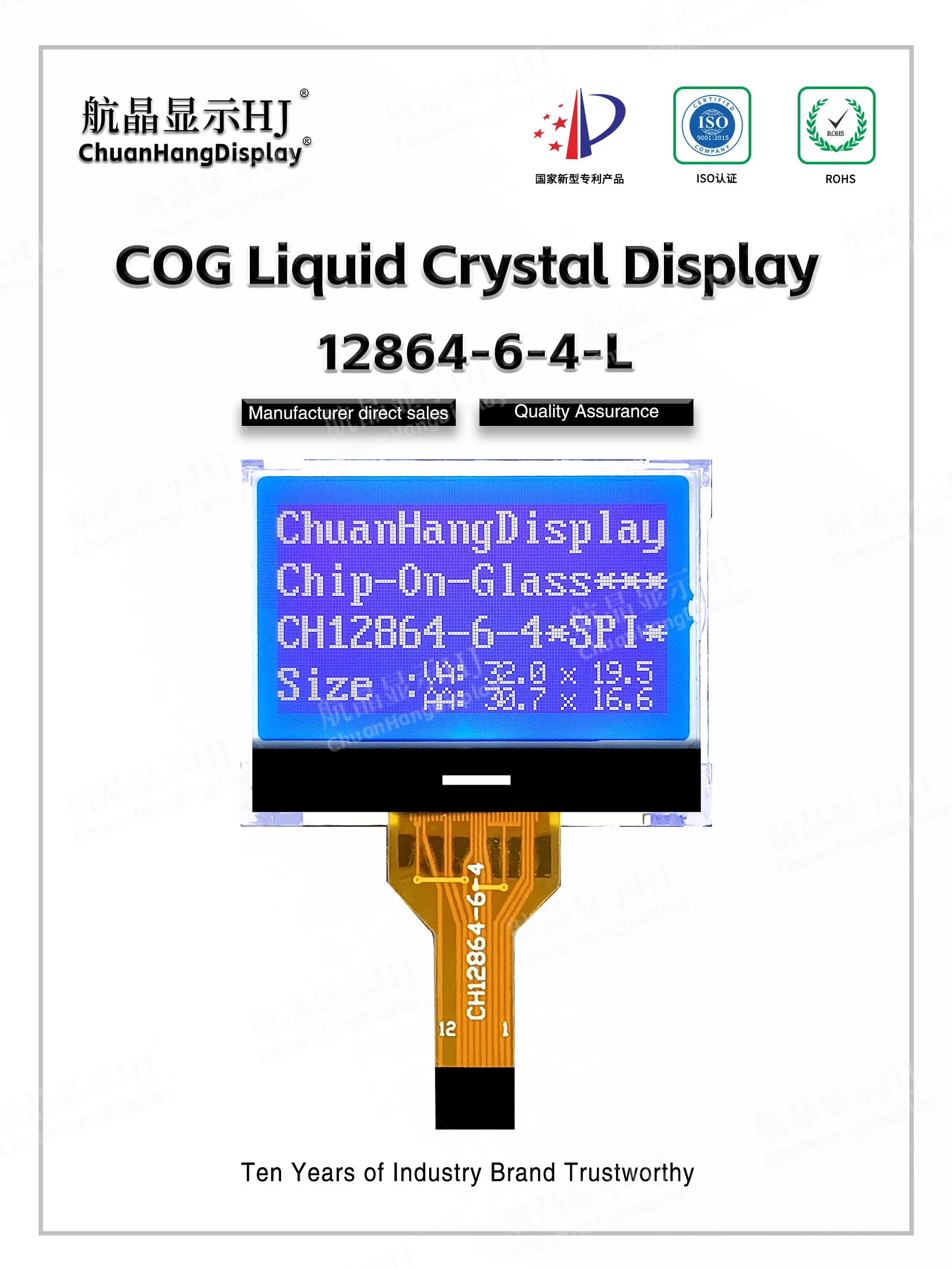

CH12864-6-4-L 128x64 module lcd cog

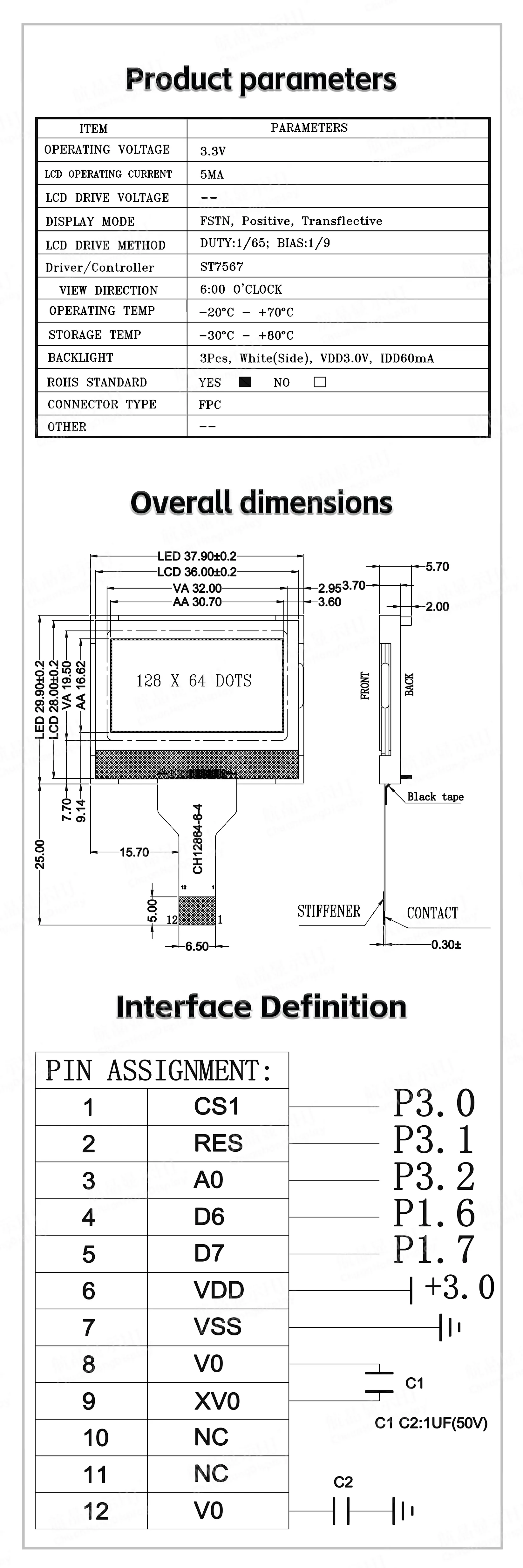

Description du produit

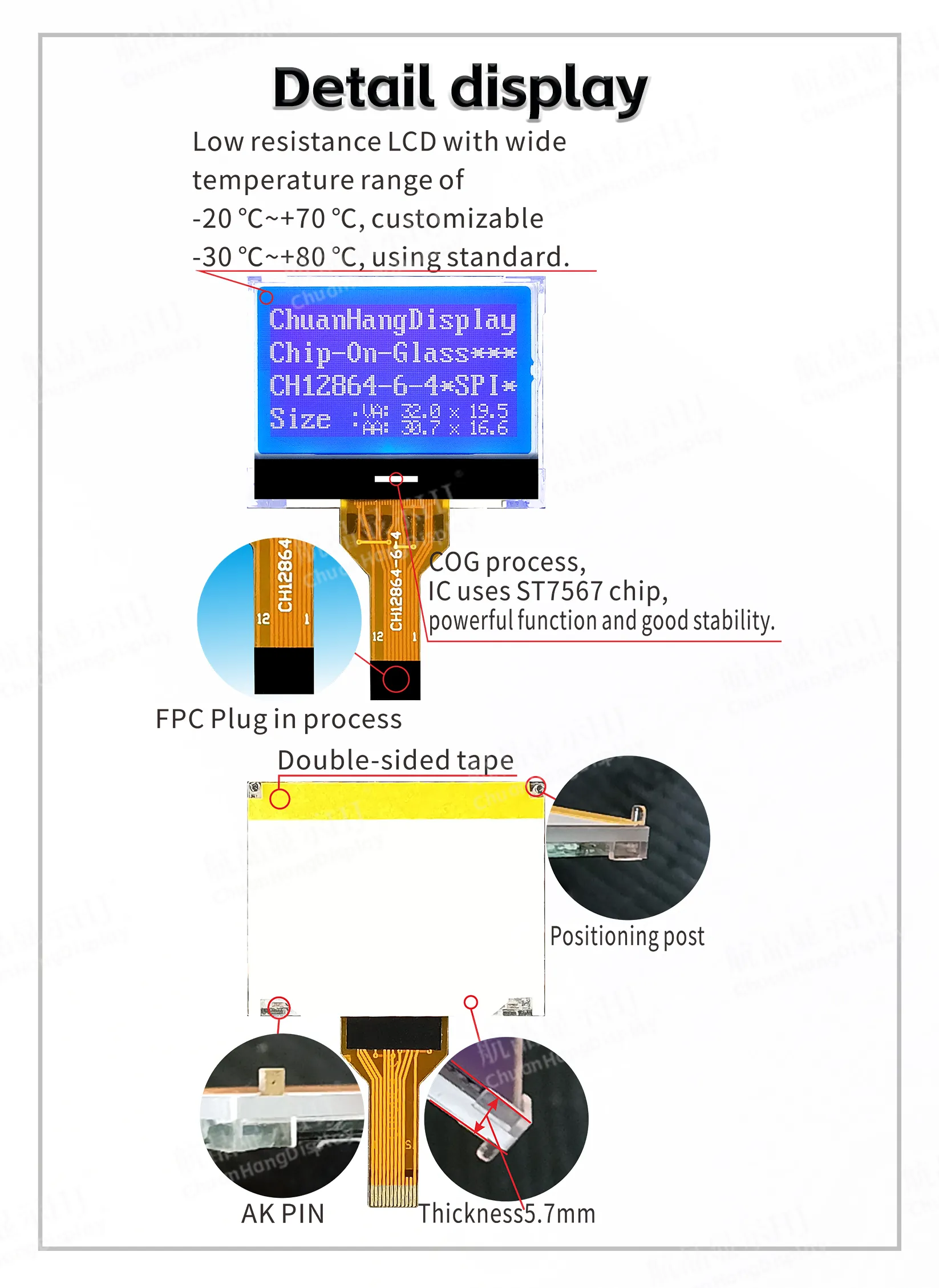

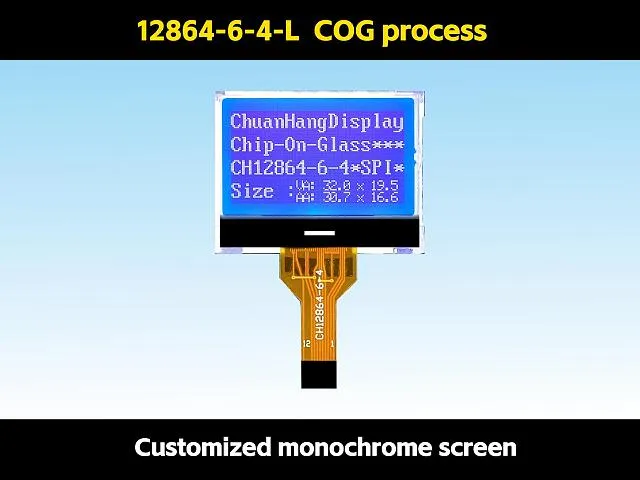

1.1 Processus COG, le fil souple FPC est une interface enfichable, produit avec rétroéclairage, assemblé, épaisseur fine et structure stable.
1.2 IC utilise ST7567. Il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile sa propre bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation 3,3V, pas de courant de rétroéclairage dans 1mA et courant de rétroéclairage dans 60mA.

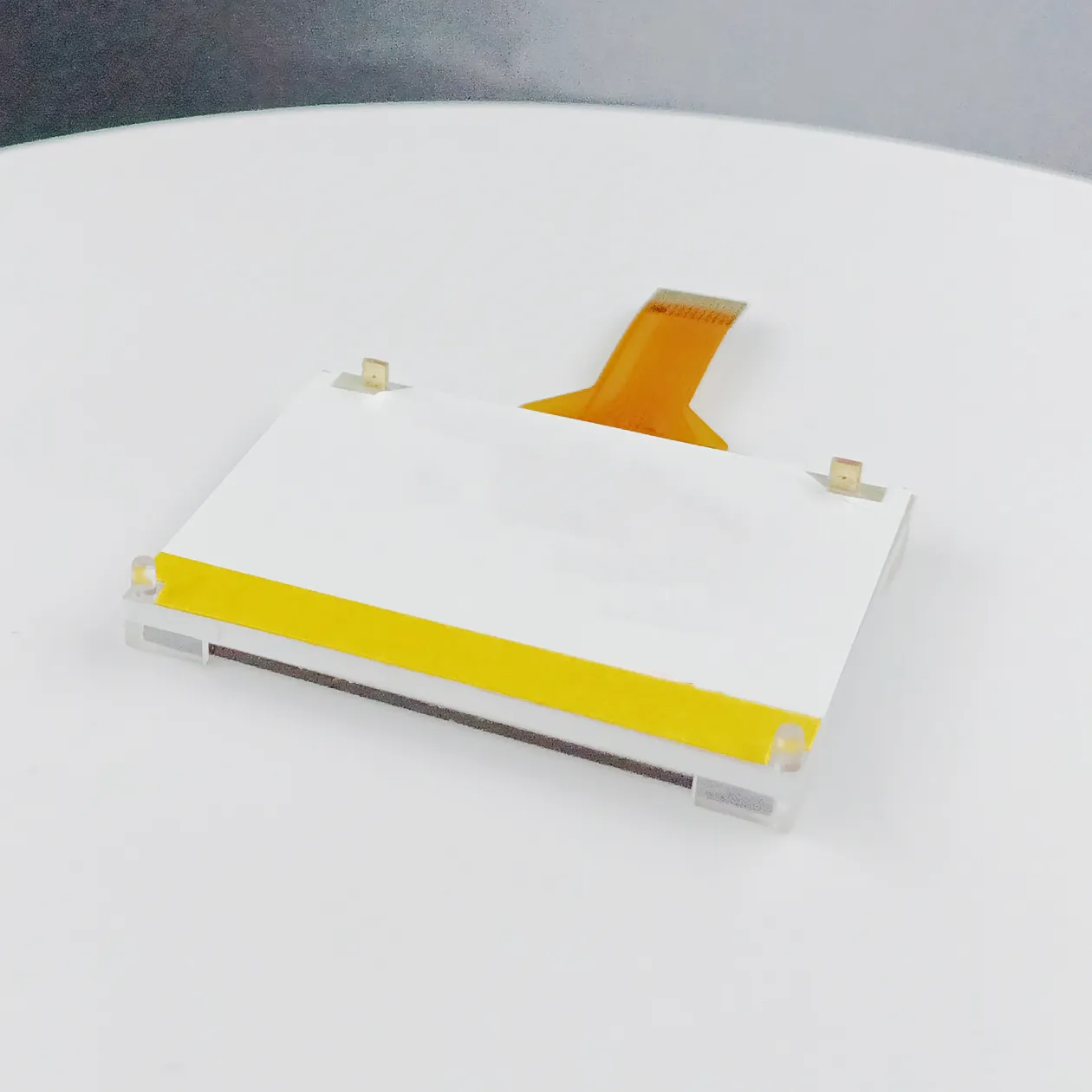

1.4 Les rétroéclairages LED A et K sont des cartes PCB, et A et K doivent être alimentés séparément par 2,9V~3,0V.
1.5 Caractéristiques du produit:
●La RAM de données d'affichage intégrée est de 64x128 bits.
●Les condensateurs externes génèrent une augmentation.
●Le rapport de contraste est ajusté par le logiciel.
●Un écran affiche 8 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦128x64 matrice de points. Communication interface SPI à 4 fils.
●Fonctions riches : L'interface affiche marche/arrêt, positif/inversé.
