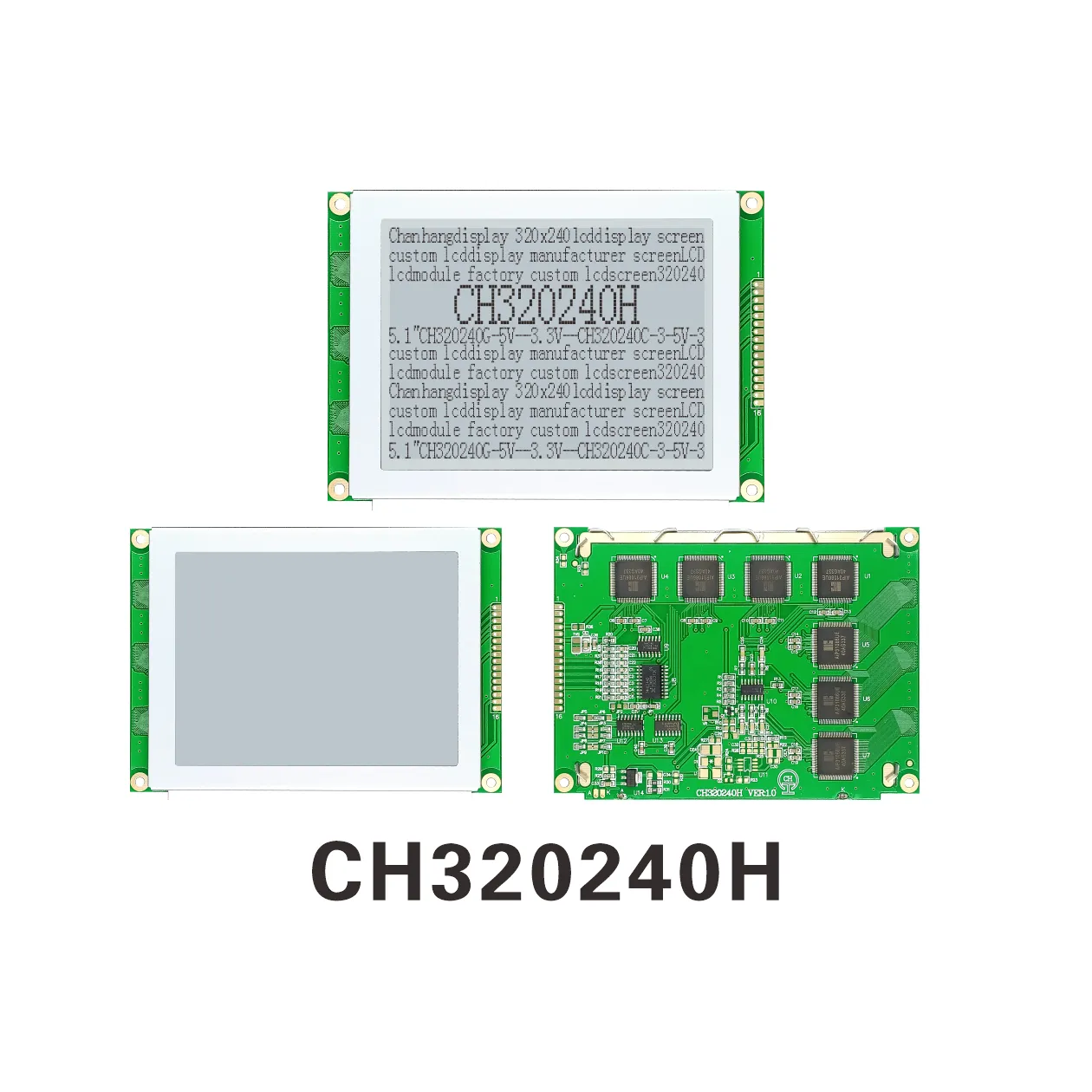

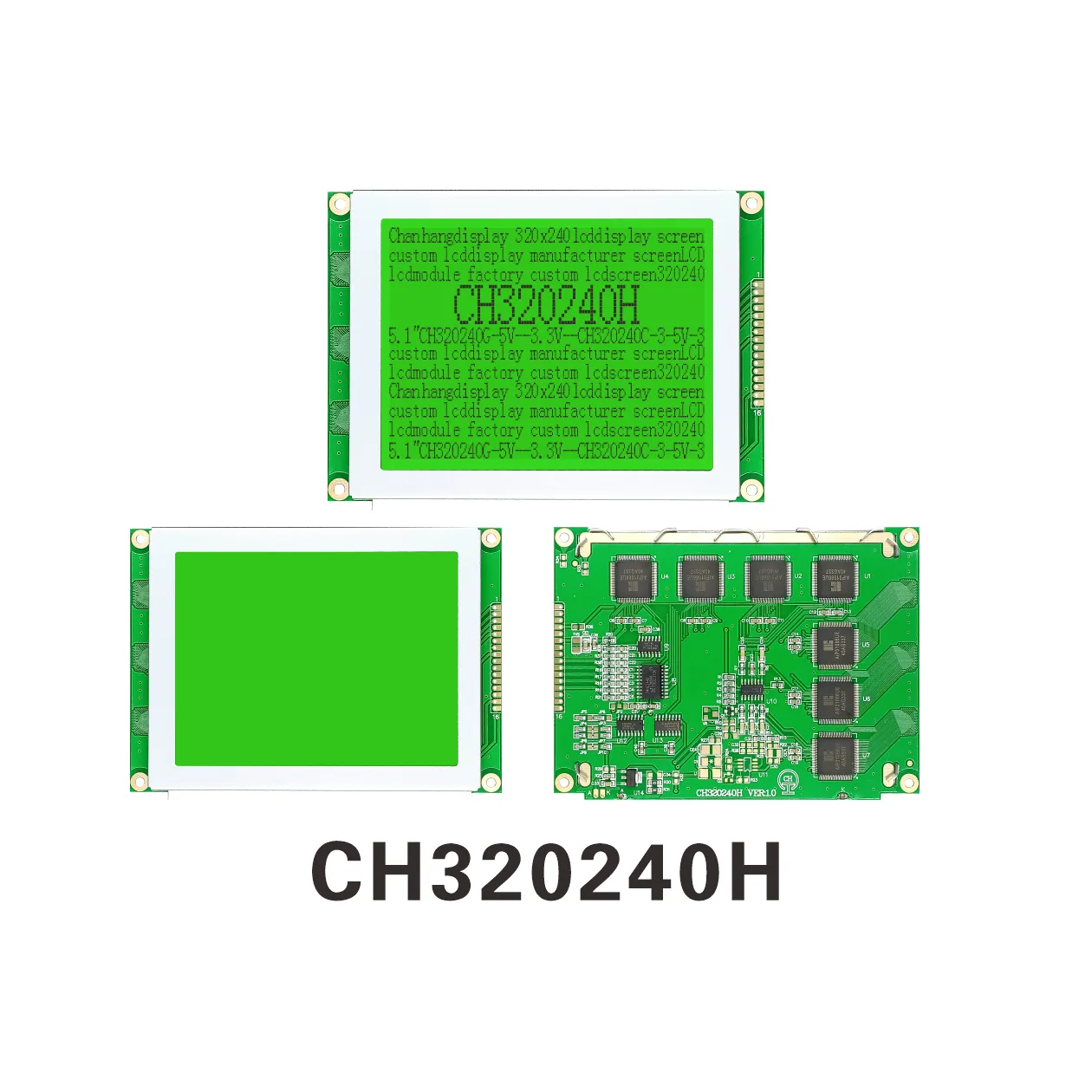

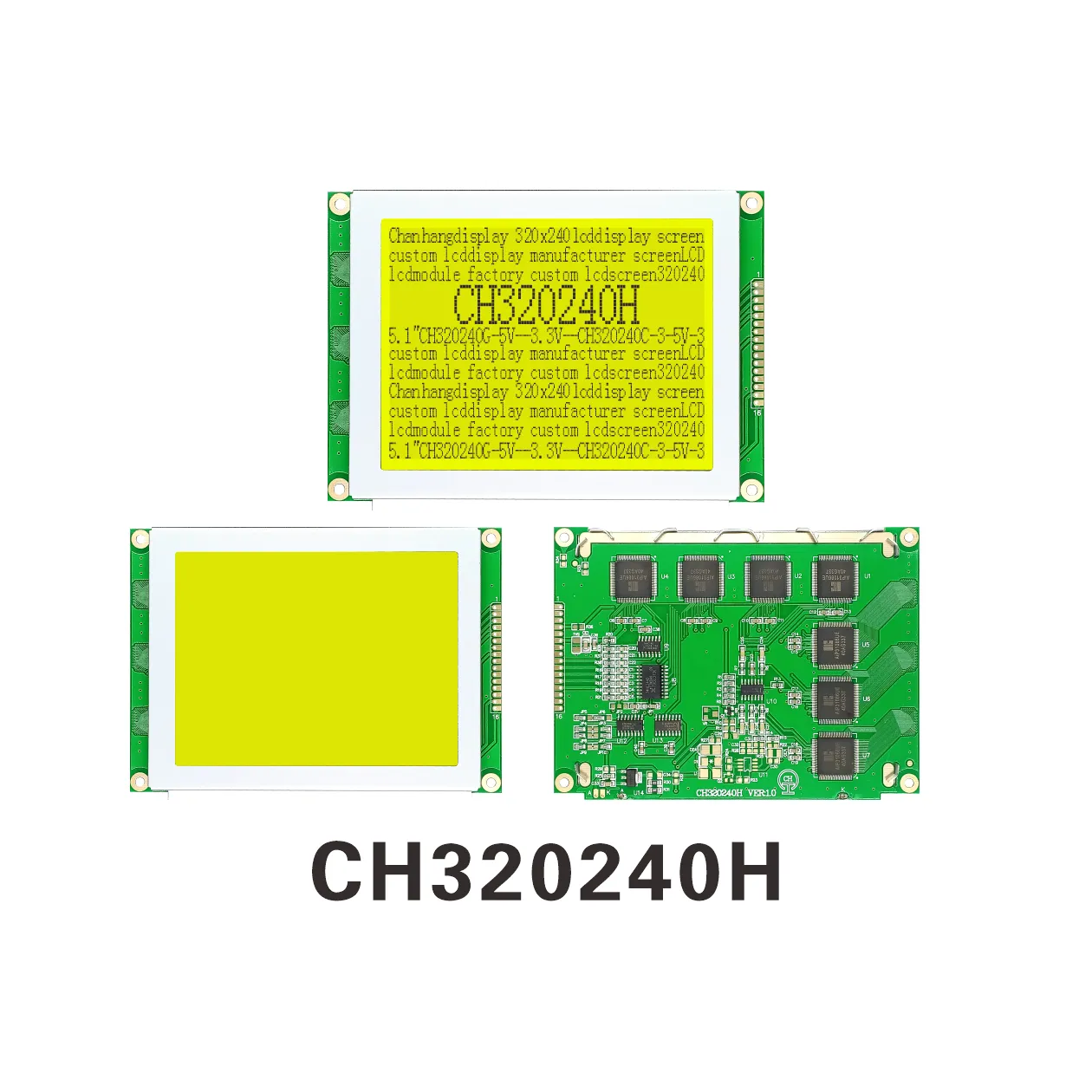

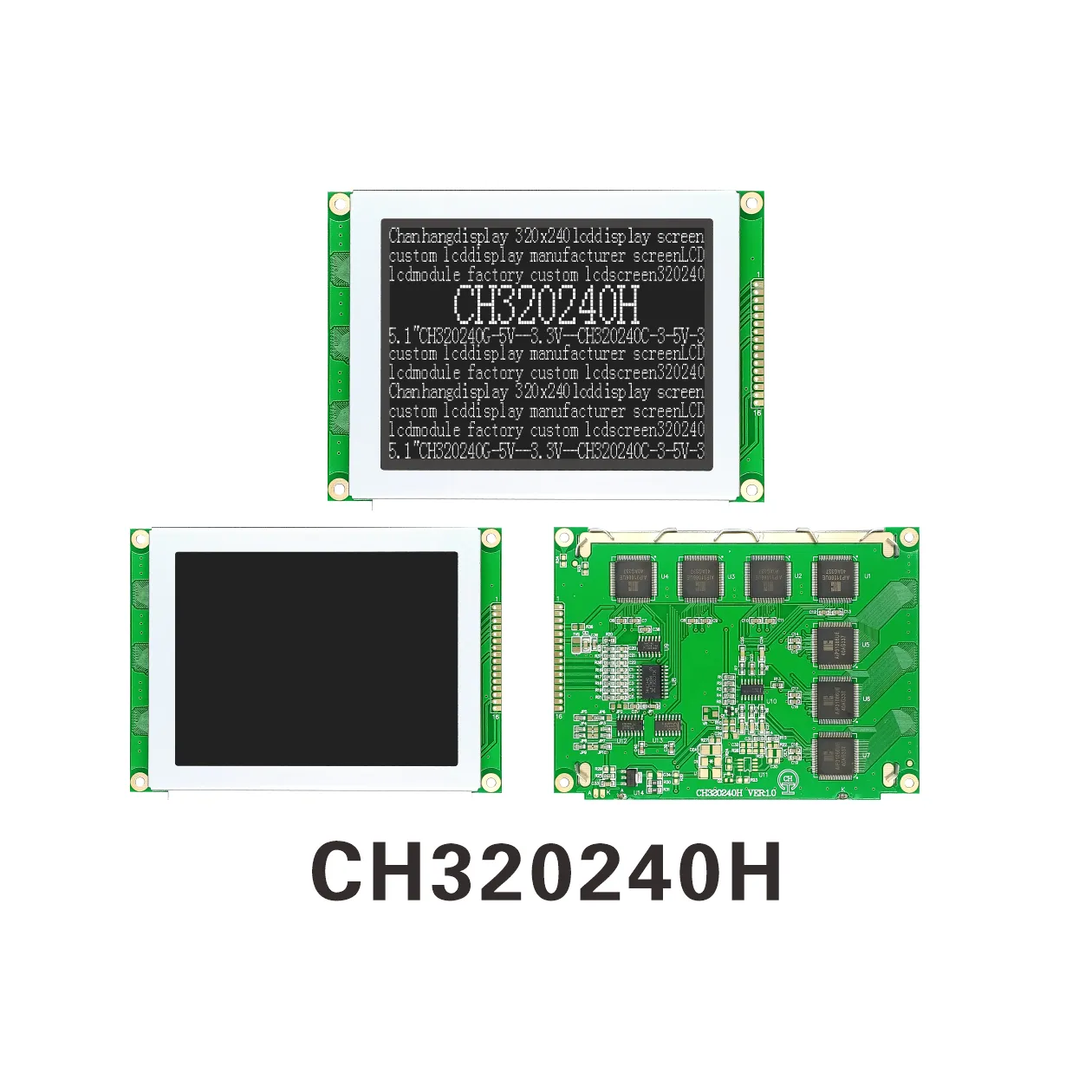

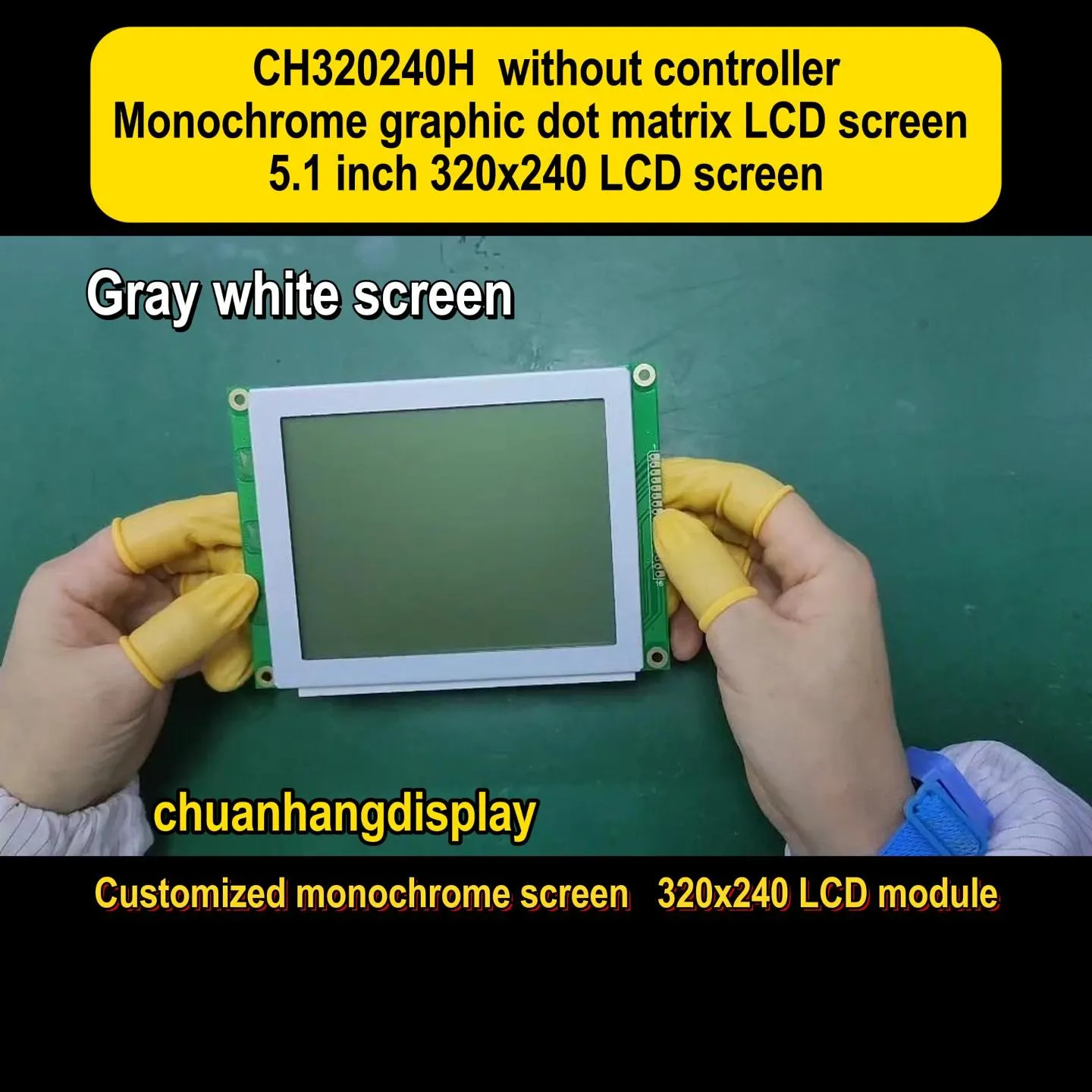

CH320240H Affichage LCD Module 320x240
Description du produit

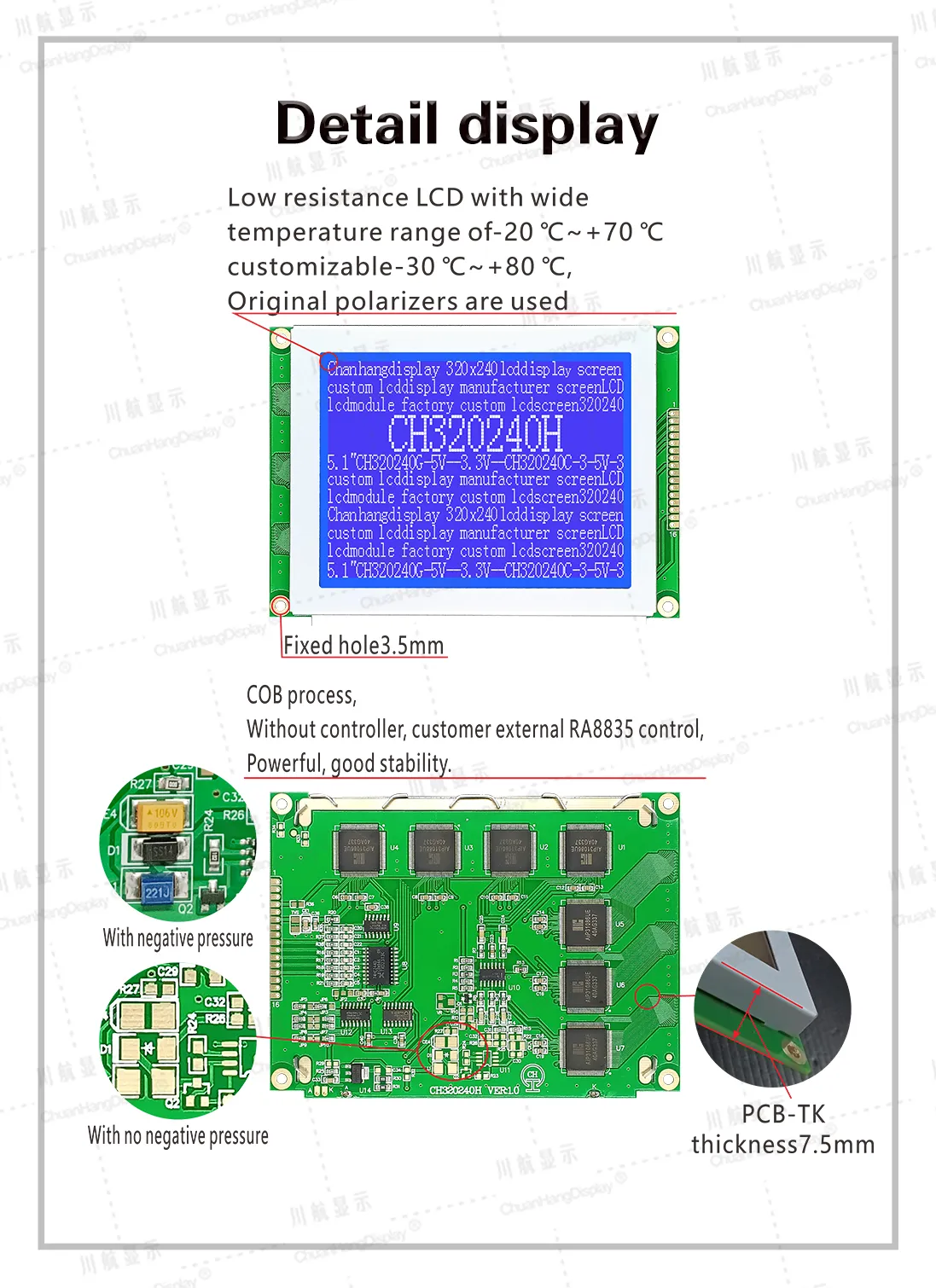

1.1 Résolution 320*240, module LCD matriciel à points avec processus COB, le produit est livré avec une carte PCB, rétroéclairage LED, connexion par ruban conducteur, structure stable.
1.2 Puce de pilote LCD intégrée avec 240 lignes et 320 colonnes, pas de puce de contrôle, peut être connectée à une puce de contrôle LCD externe RA8835, les programmeurs compilent une bibliothèque de caractères chinois.
1.3 Faible consommation d'énergie, deux modes d'alimentation 5V/3.3V, courant sans rétroéclairage inférieur à 20mA, courant avec rétroéclairage inférieur à 200mA.
1.4 LED peut être pilotée par PIN6, PIN7, PIN15, PIN16.

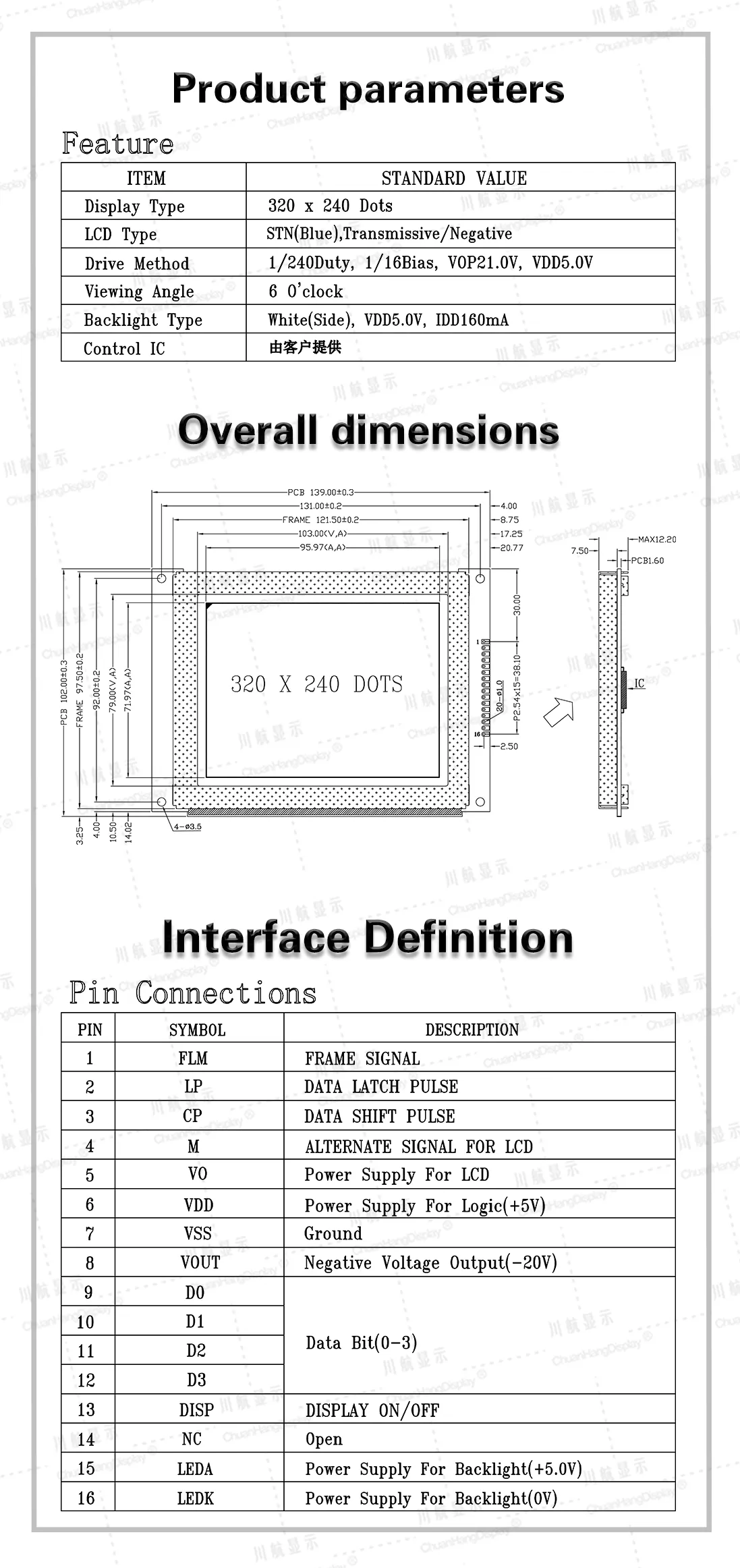

1.5 Caractéristiques du produit :
● 1/240 duty, traitement de données parallèle 4 bits
● Le module dispose d'un signal M intégré.

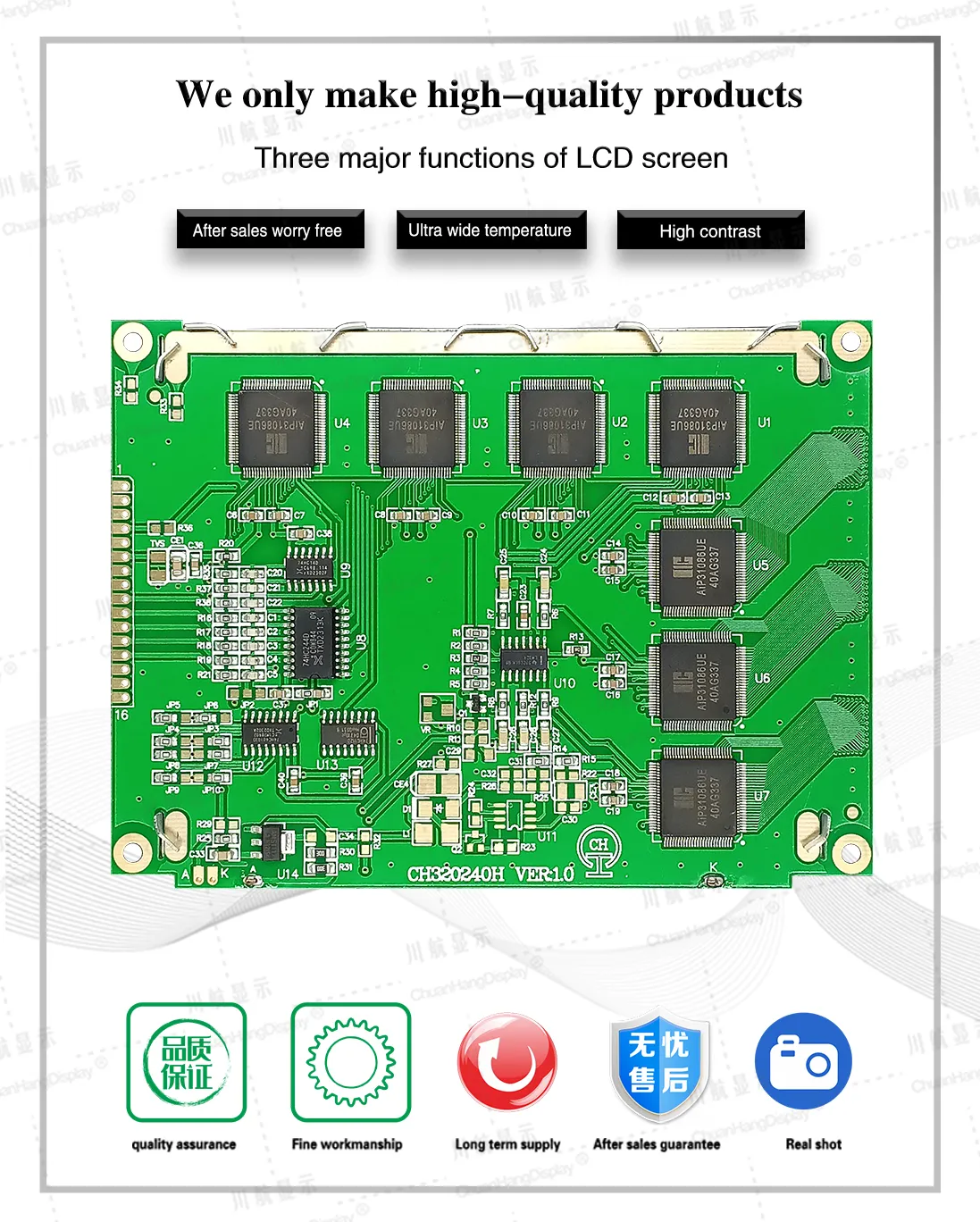

● Puce série 74HC244, renforcement du signal
● Un écran affiche 20 caractères x 15 lignes (matrice de points 16x16)
● Une seule image ≦ matrice de points 320x240.
● Sortie de pression négative intégrée (VEE) en option, V0 et VEE déconnectés lorsque le contraste du module est fixé
