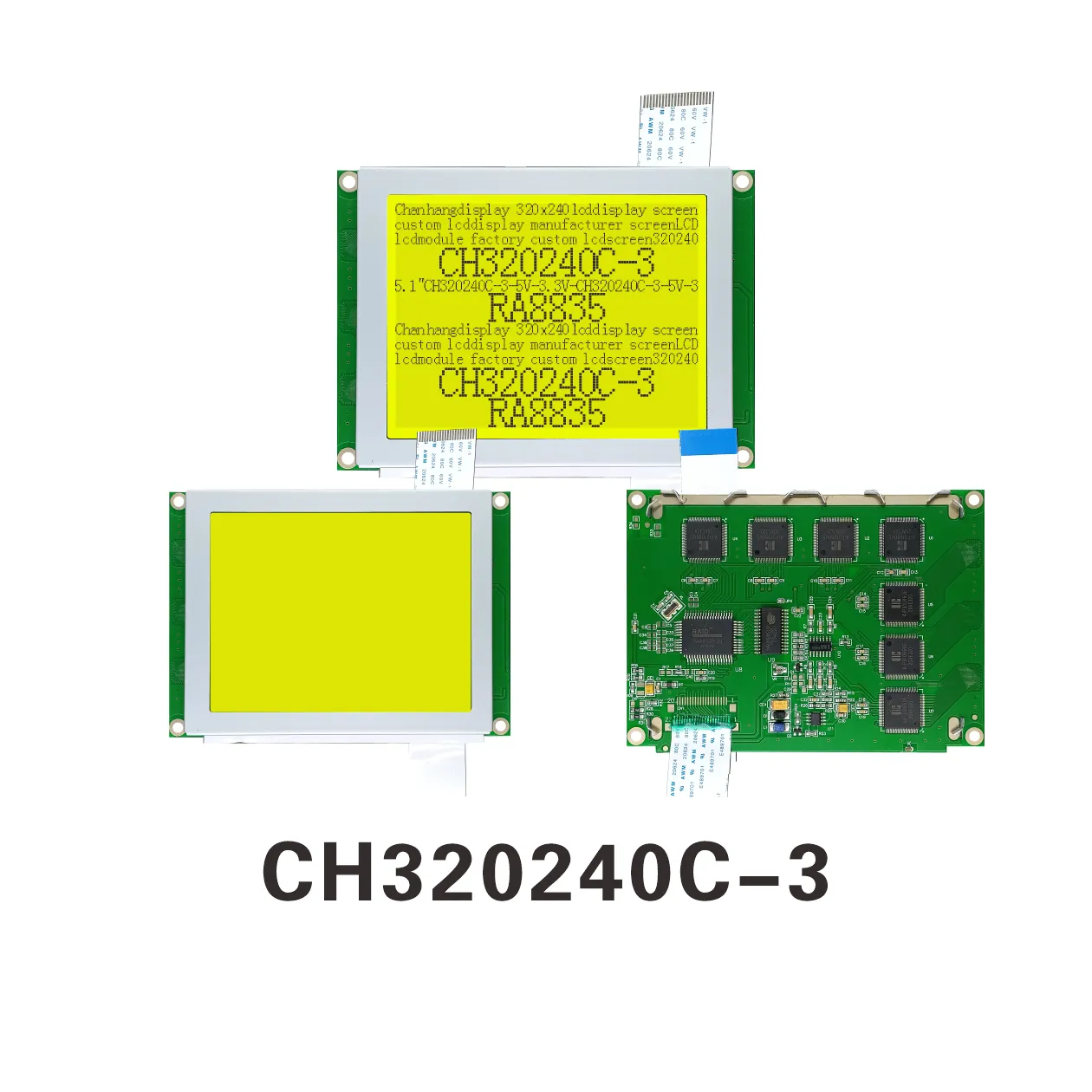

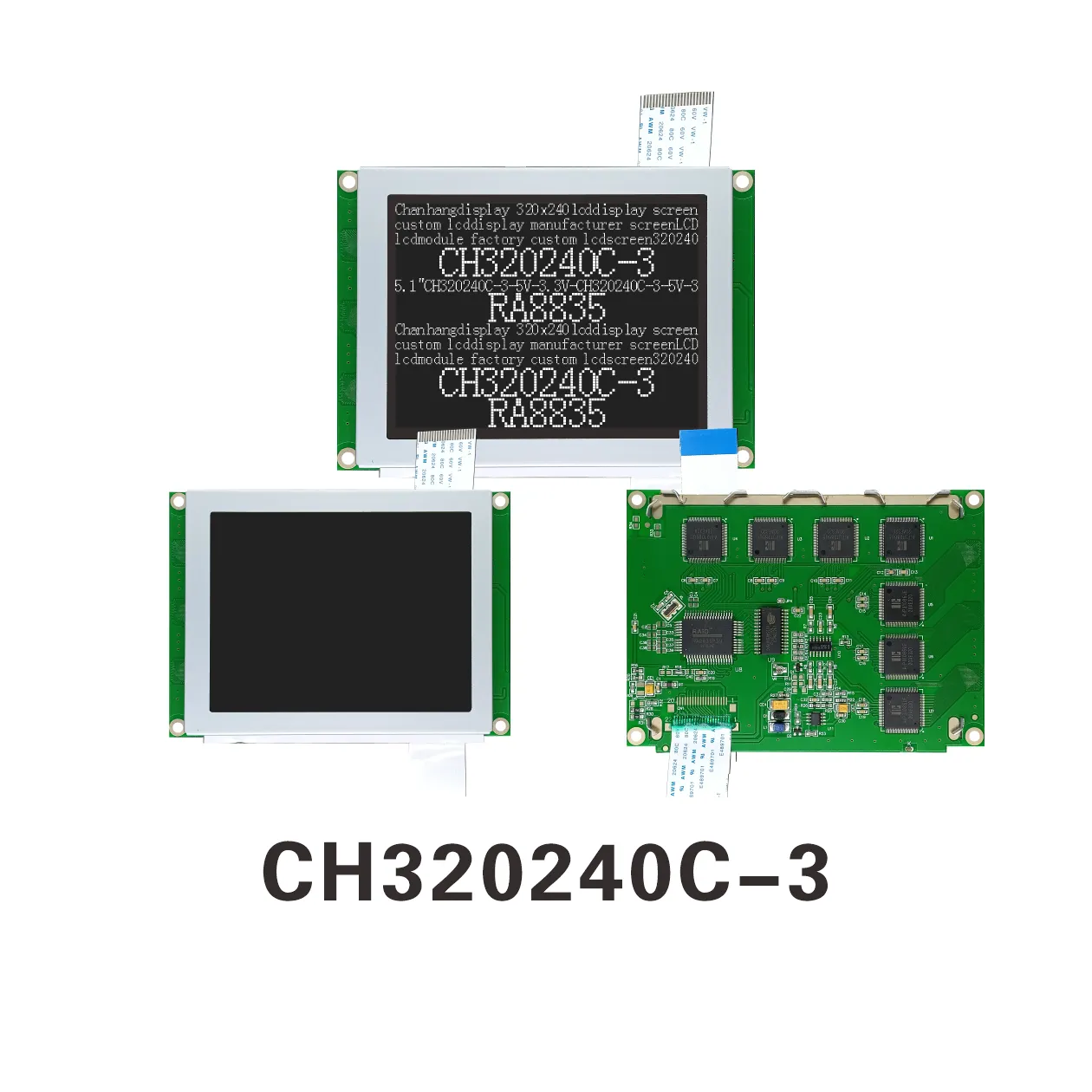

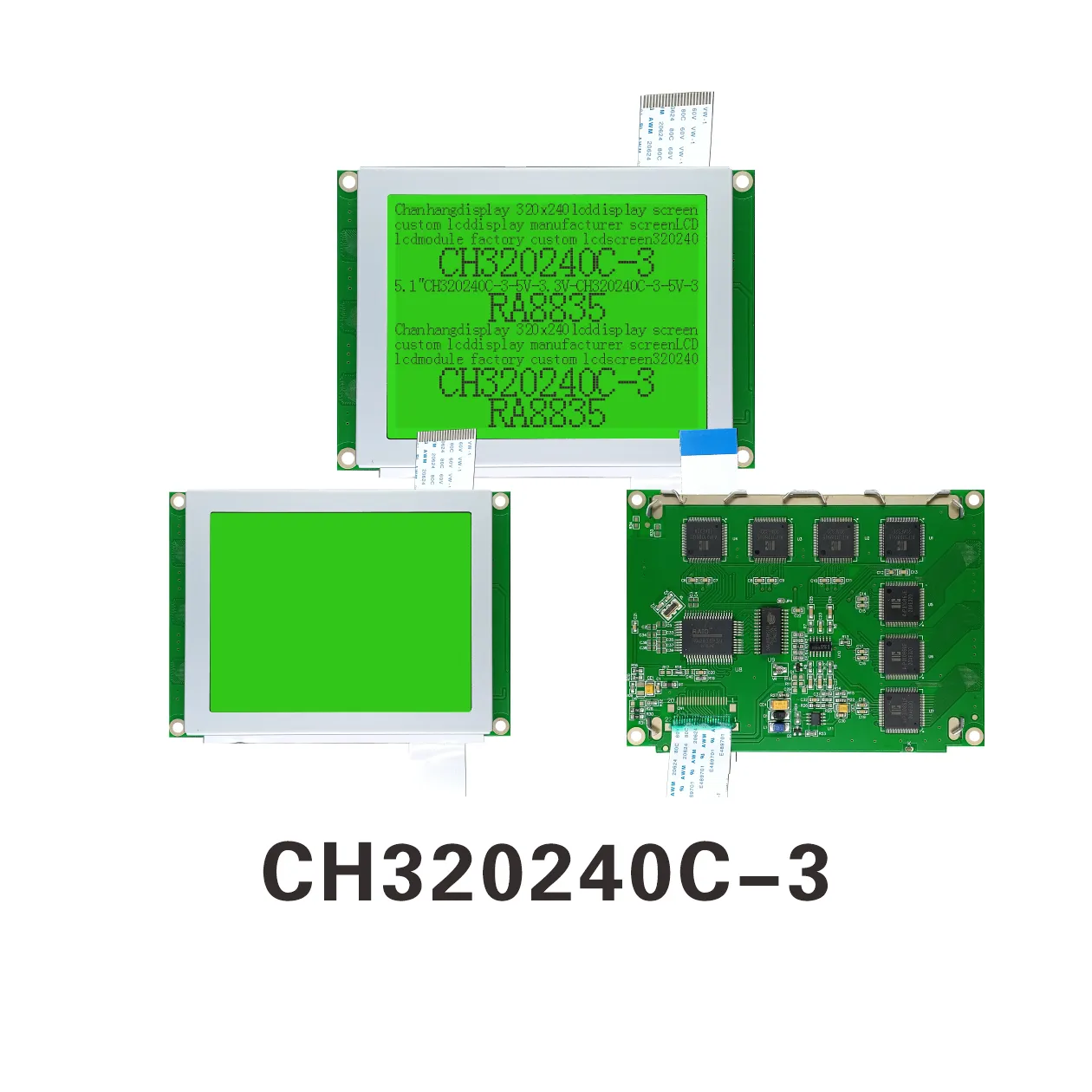

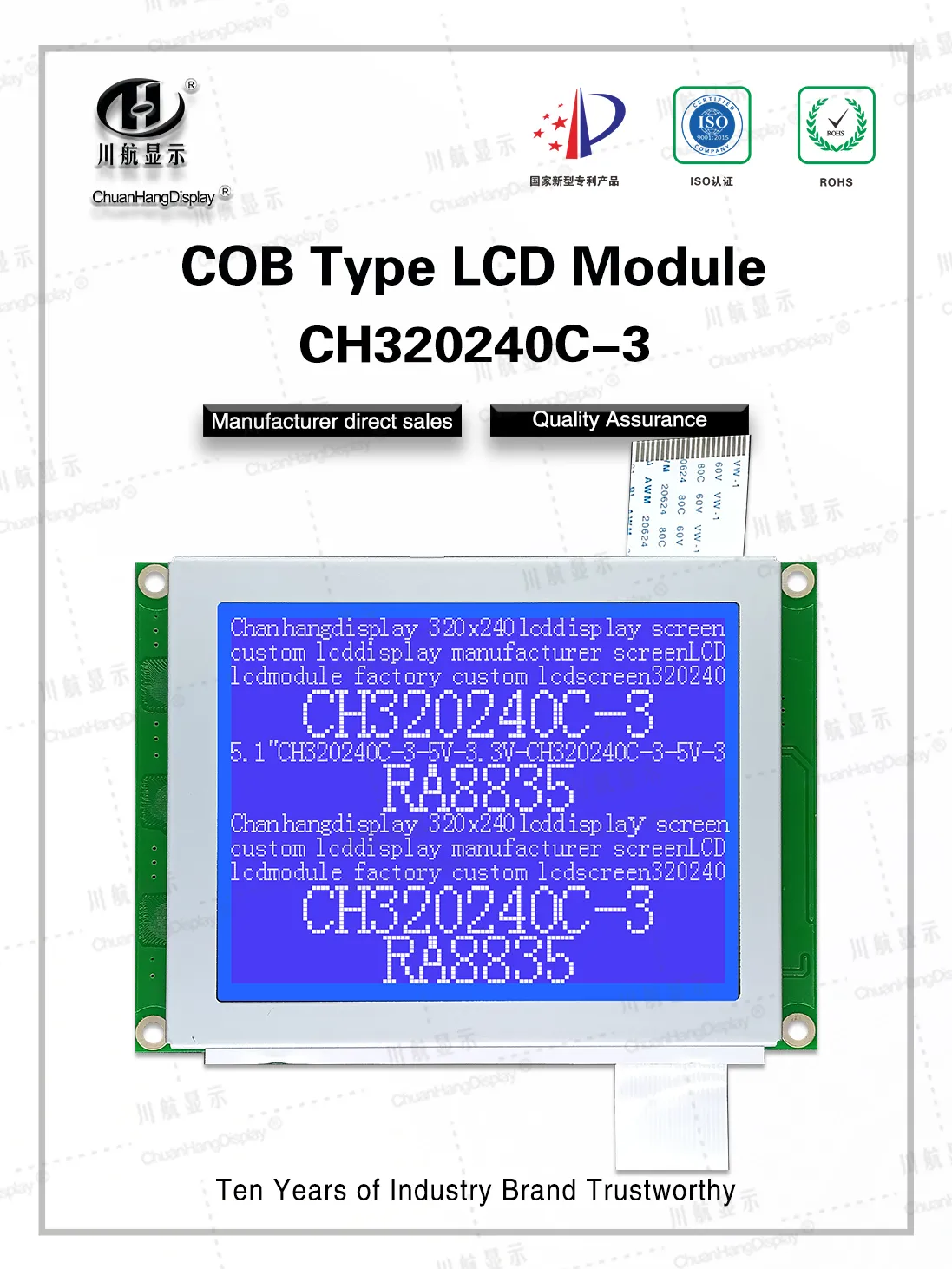

CH320240C-3 Affichage Graphique LCM 320x240
Description du produit

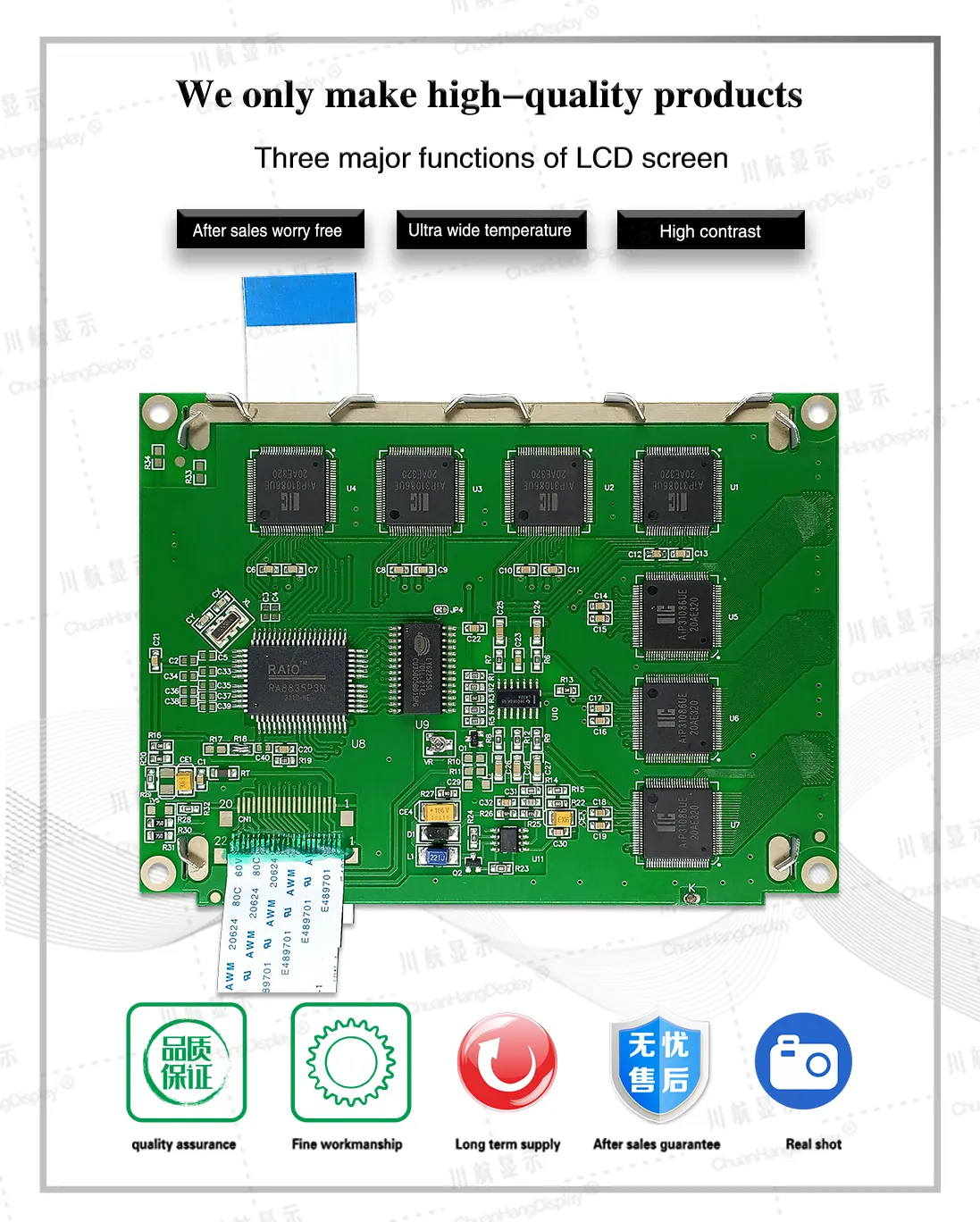

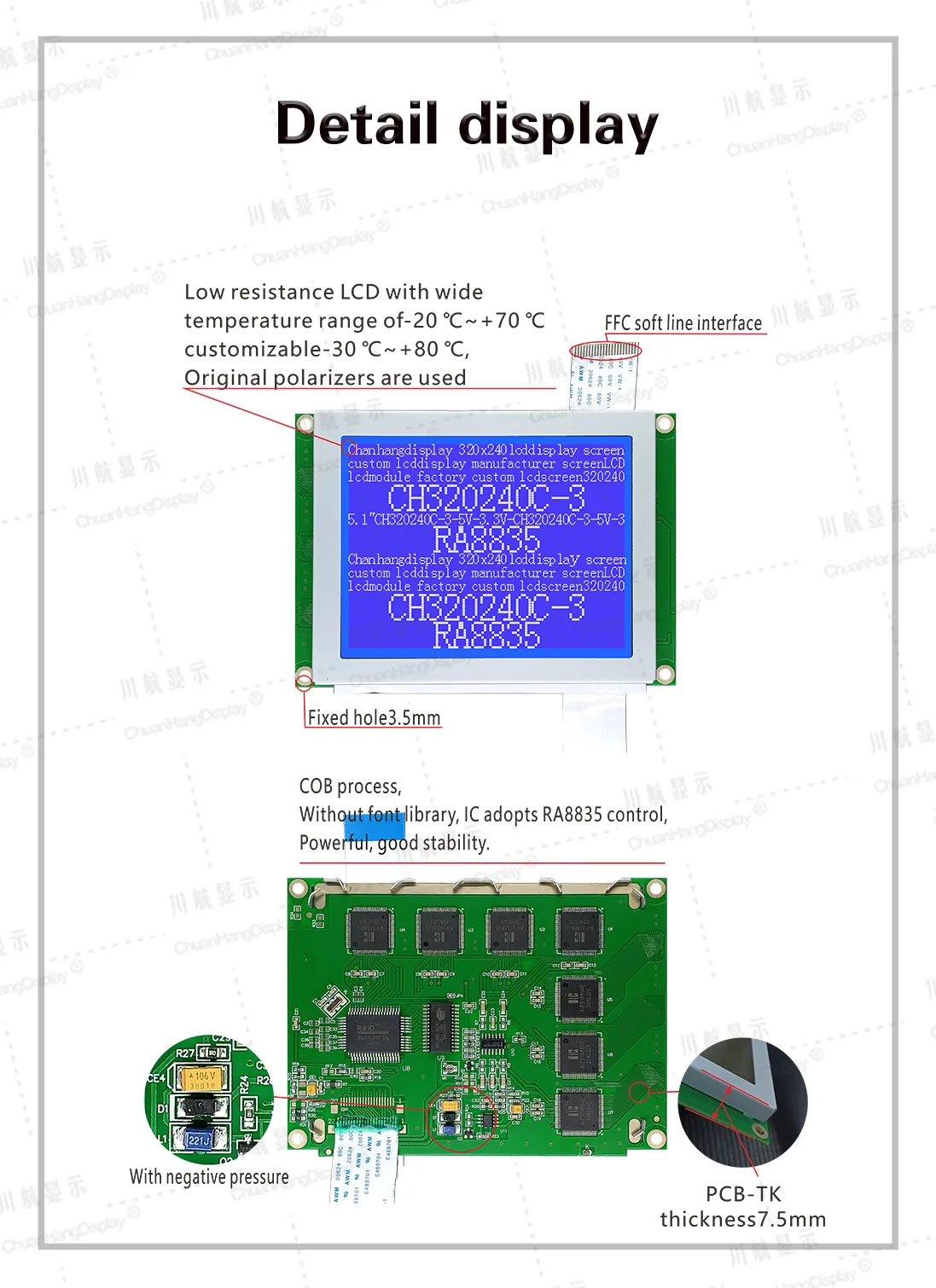

1.1 Résolution 320*240, module LCD à matrice de points avec processus C0B, le produit est livré avec une carte PCB, rétroéclairage LED, connexion par ruban conducteur, structure stable.

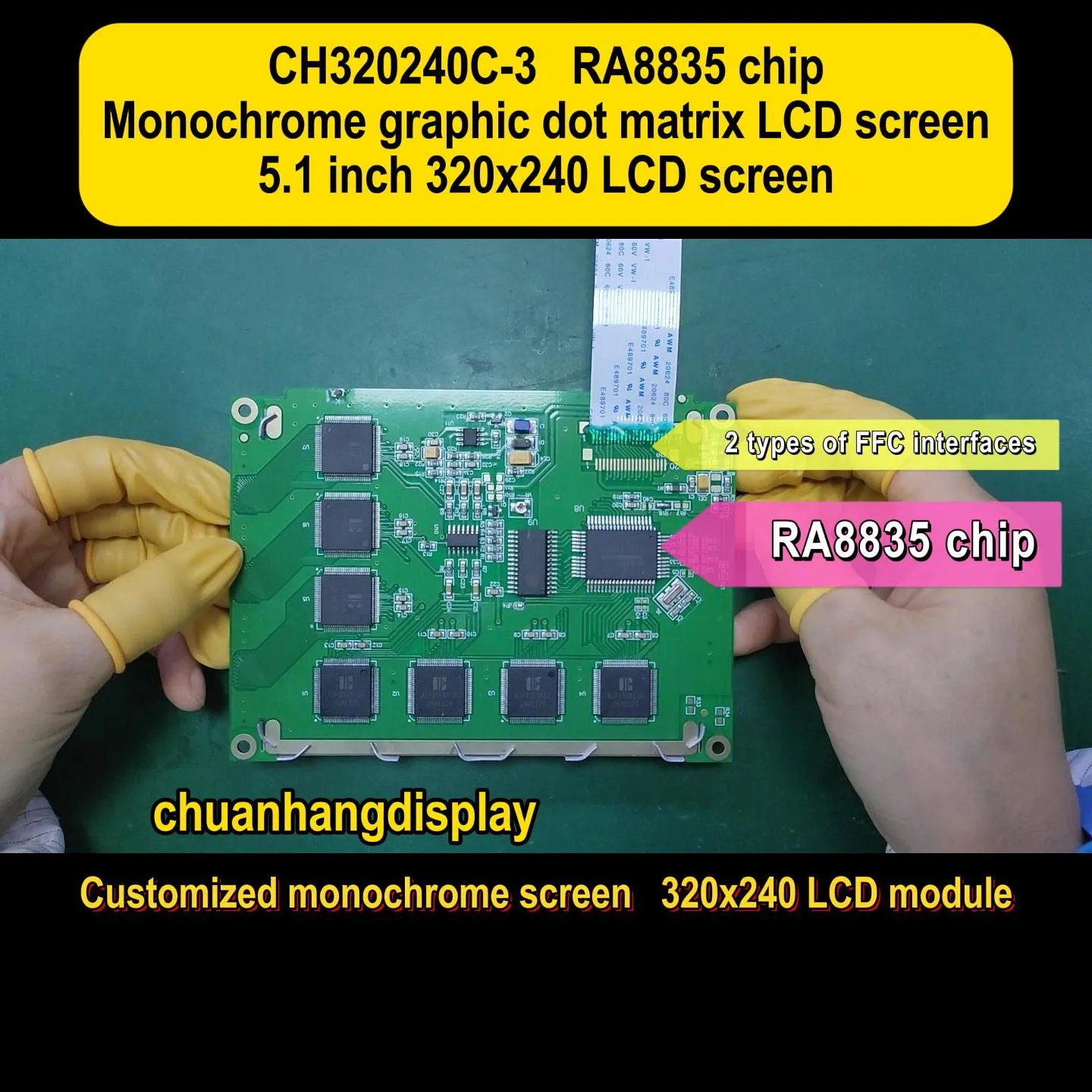

1.2 IC utilise ra8835/uc8835, compatible avec le S1D13305 (SED1335) d'EPSON, la puce dispose d'une ROM de bibliothèque de caractères intégrée (CGROM), pas de bibliothèque de caractères chinois, les programmeurs compilent une bibliothèque de caractères chinois.
1.3 Faible consommation d'énergie, deux modes d'alimentation 5V/3.3V, courant sans rétroéclairage inférieur à 20mA, courant de rétroéclairage inférieur à 200mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN19, PIN20.

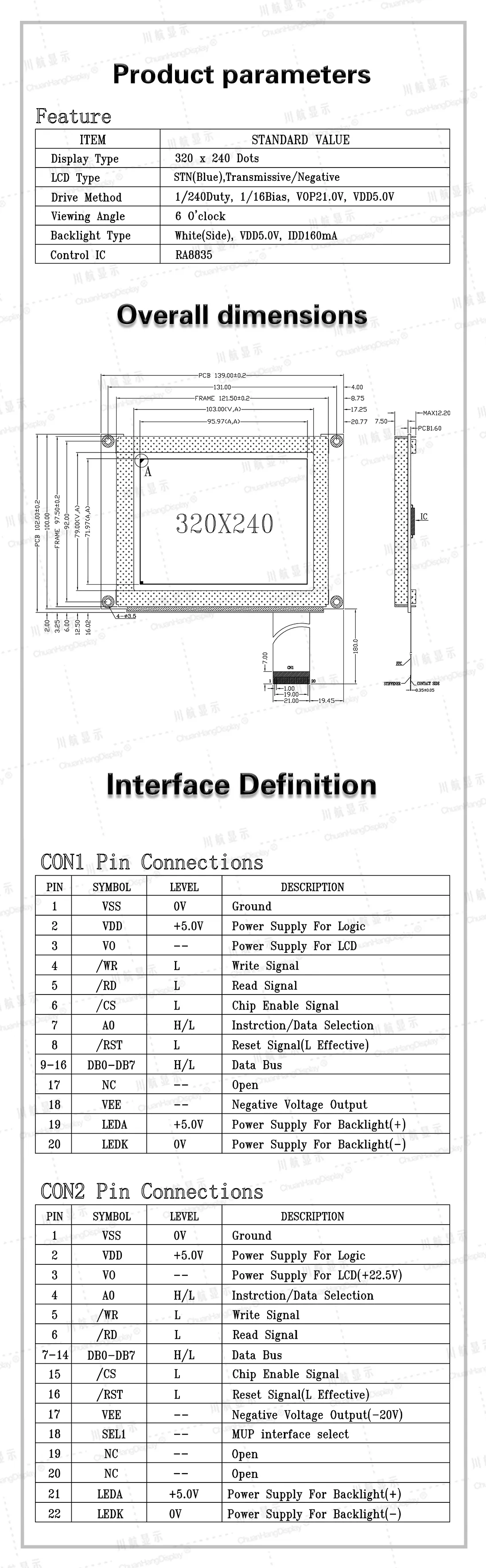

1.5 Caractéristiques du produit :
●Bibliothèque de caractères intégrée ROM (CGROM) : 160 caractères (matrice de points 5x7).
●Mode graphique, mode texte, mode mixte graphique et texte.
●Affichage superposé des textes et graphiques, défilement horizontal et vertical et autres effets dynamiques.
●Un écran affiche 20 caractères x 15 lignes (matrice de points 16x16).
●Image unique ≦ matrice de points 320x240.
●Sortie de tension négative intégrée (VEE) en option, V0 et VEE déconnectés lorsque le contraste du module est fixé.
●Port parallèle 8 bits avec sélection de timing 8080 ou 6800.
1.2 IC utilise ra8835/uc8835, compatible avec le S1D13305 (SED1335) d'EPSON, la puce dispose d'une ROM de bibliothèque de caractères intégrée (CGROM), pas de bibliothèque de caractères chinois, les programmeurs compilent une bibliothèque de caractères chinois.
1.3 Faible consommation d'énergie, deux modes d'alimentation 5V/3.3V, courant sans rétroéclairage inférieur à 20mA, courant de rétroéclairage inférieur à 200mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN19, PIN20.
1.5 Caractéristiques du produit :
●Bibliothèque de caractères intégrée ROM (CGROM) : 160 caractères (matrice de points 5x7).
●Mode graphique, mode texte, mode mixte graphique et texte.
●Affichage superposé des textes et graphiques, défilement horizontal et vertical et autres effets dynamiques.
●Un écran affiche 20 caractères x 15 lignes (matrice de points 16x16).
●Image unique ≦ matrice de points 320x240.
●Sortie de tension négative intégrée (VEE) en option, V0 et VEE déconnectés lorsque le contraste du module est fixé.
●Port parallèle 8 bits avec sélection de timing 8080 ou 6800.
