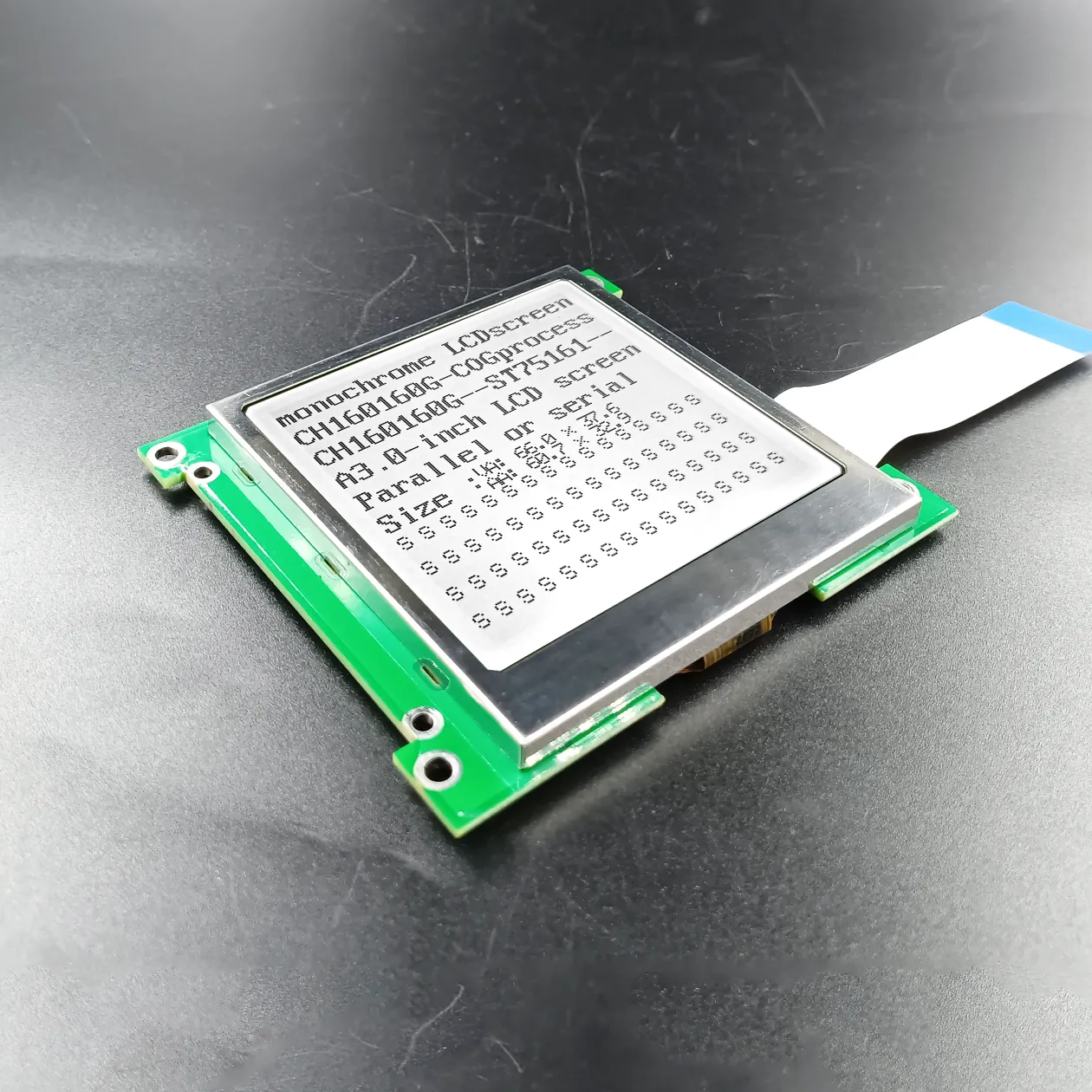

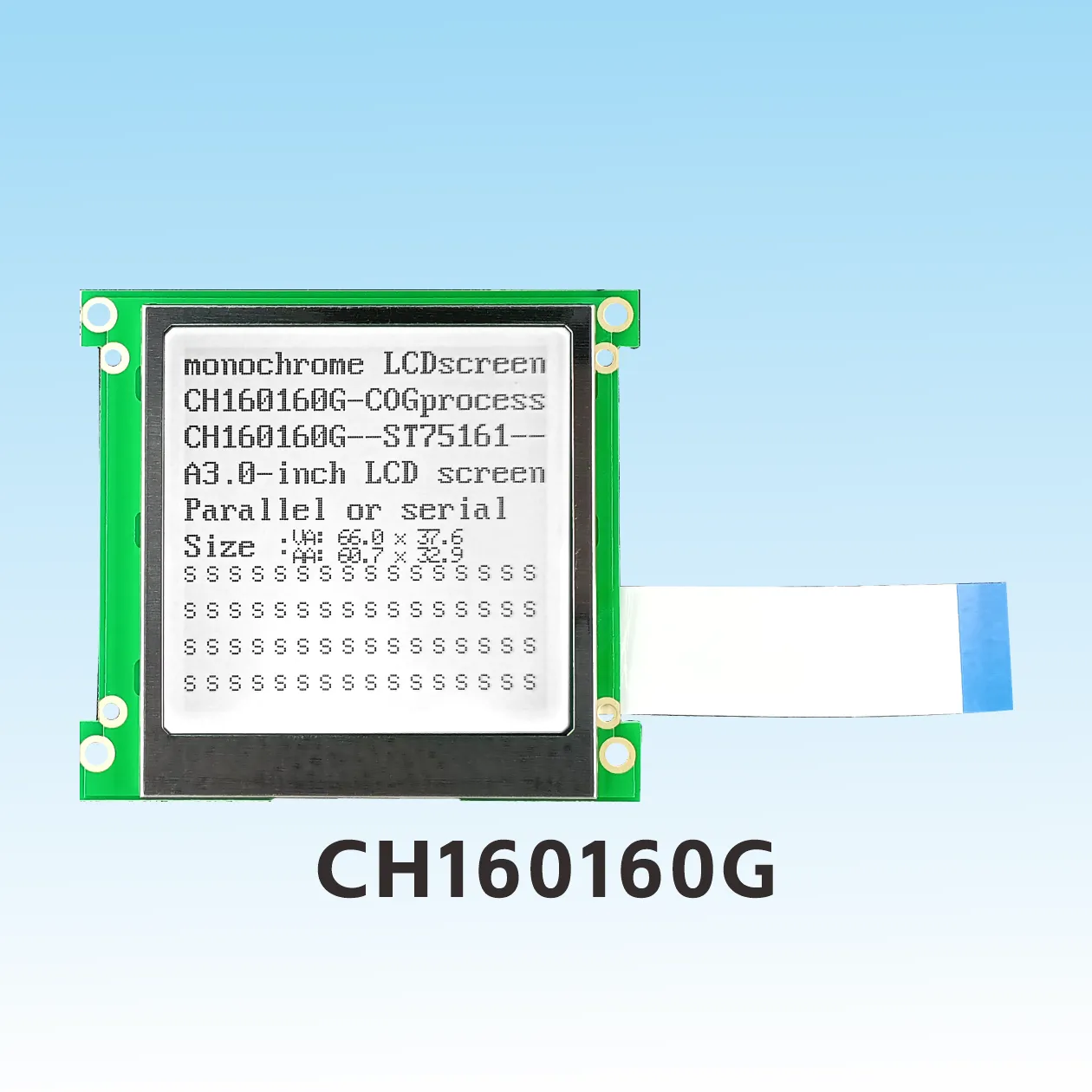

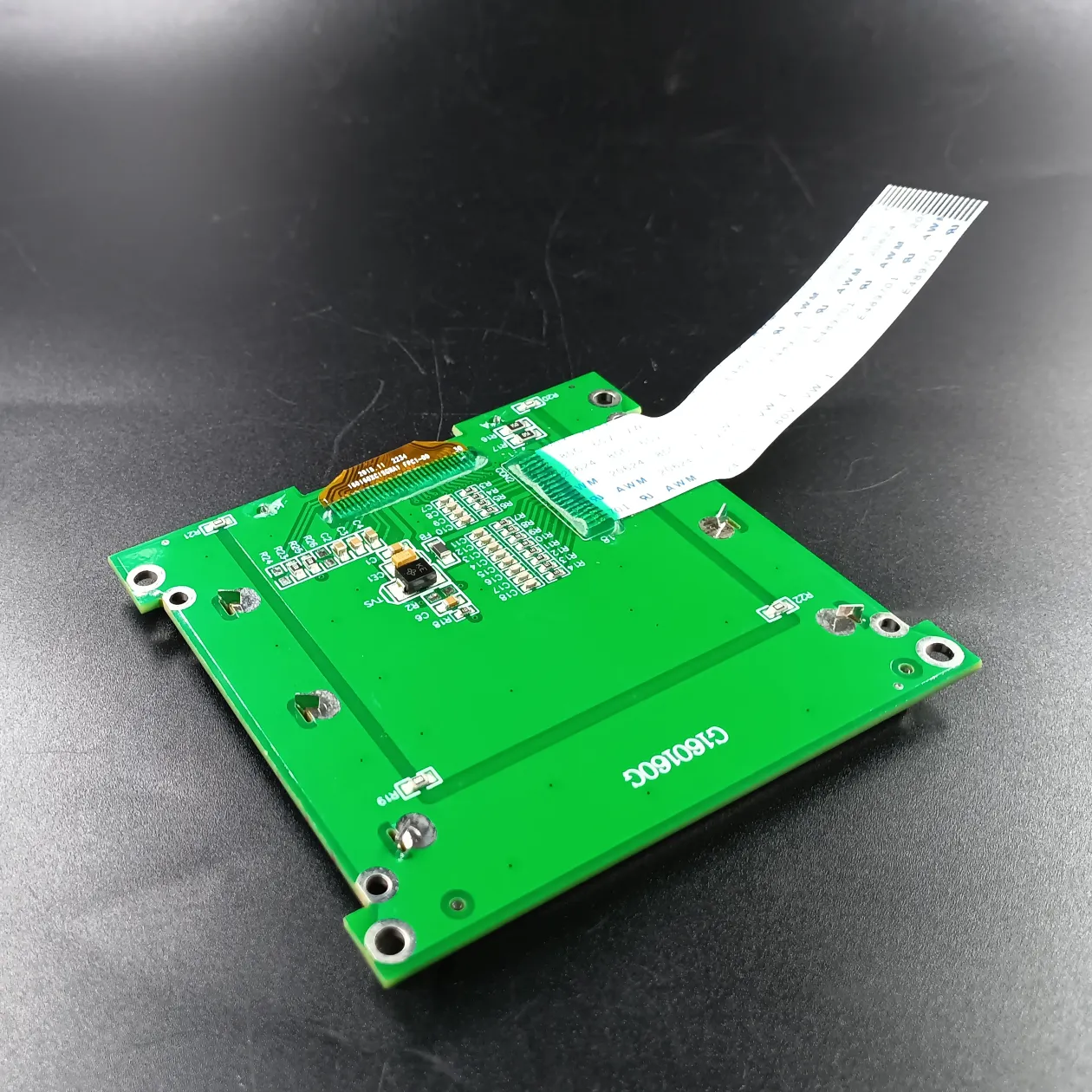

Module graphique CH160160G 160x160
Description du produit

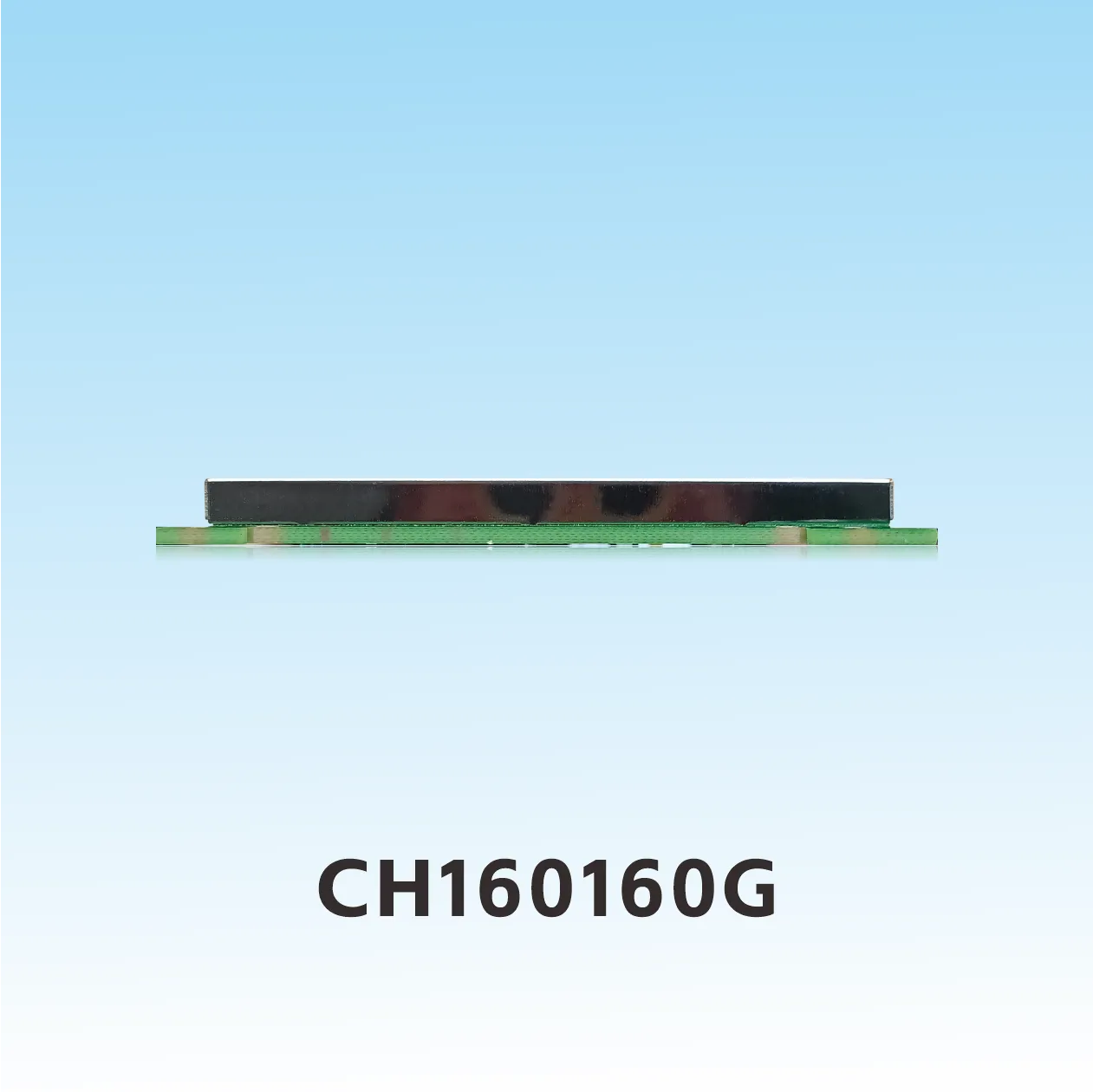

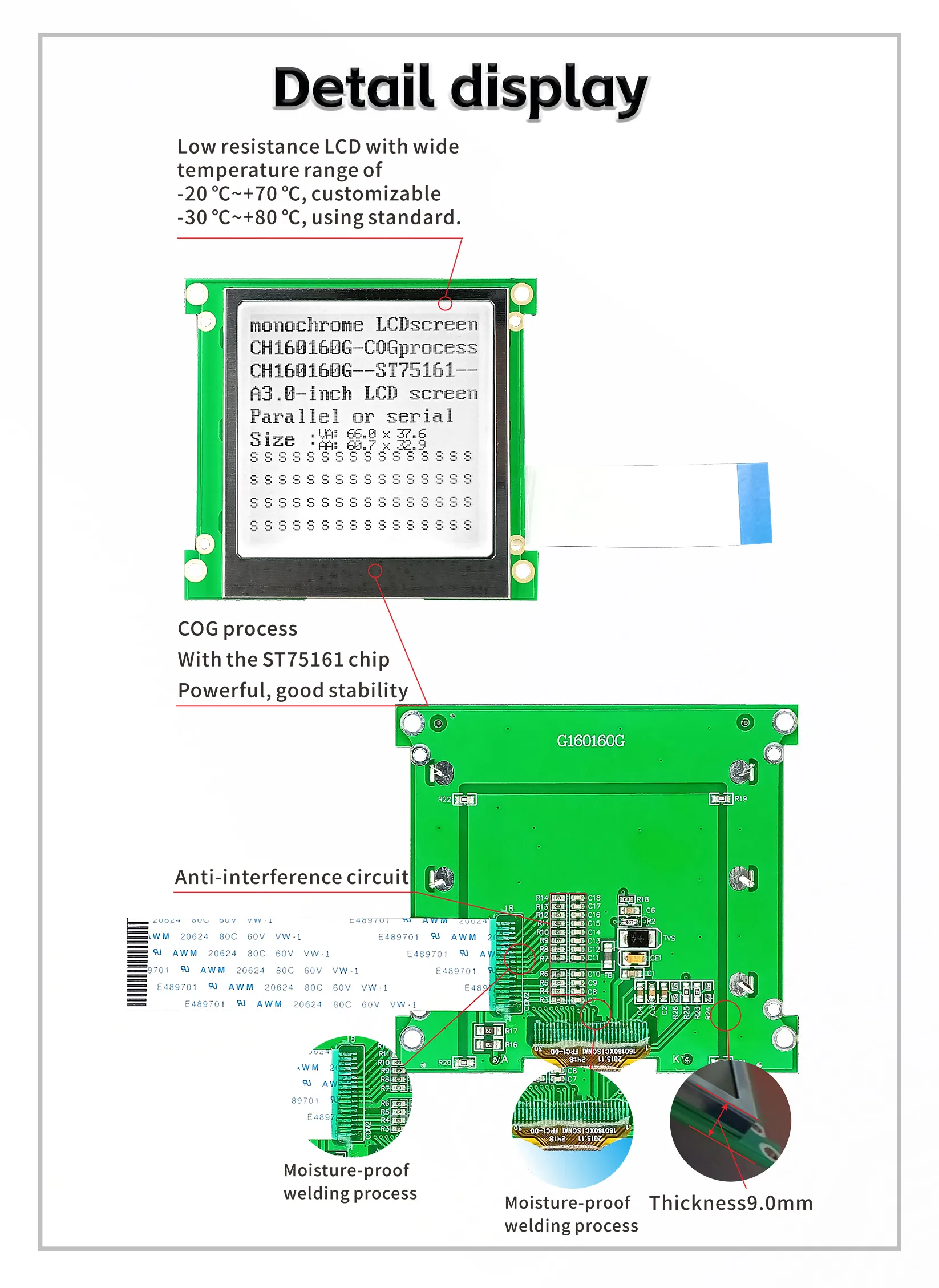

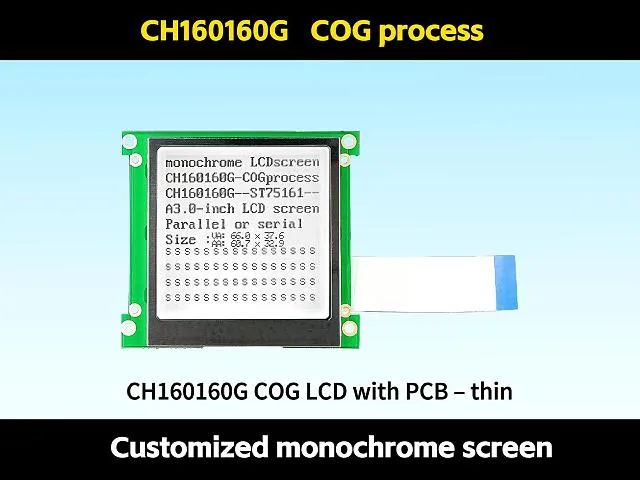

1.1 Processus C0G, le FPC est soudé sur le PCB, le produit a un rétroéclairage, une épaisseur fine et une structure stable.
1.2 Le circuit intégré utilise le st75161, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile lui-même la bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation uniquement 3,3V, pas de courant de rétroéclairage dans les 3mA, courant de rétroéclairage dans les 120mA.

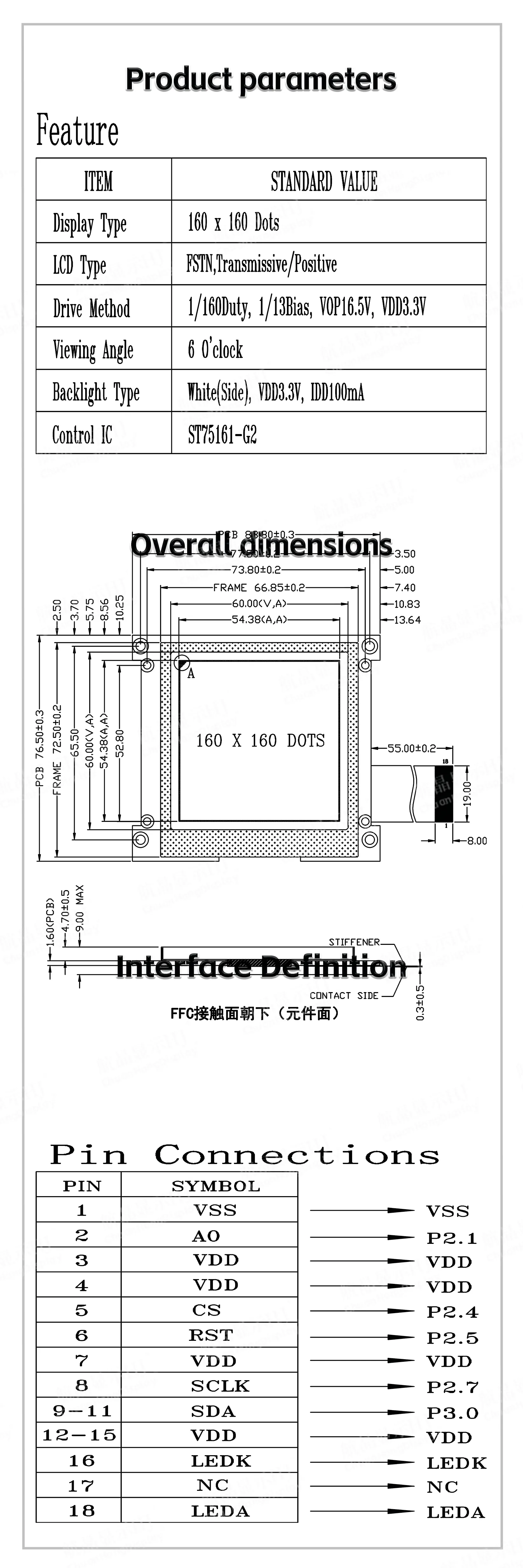

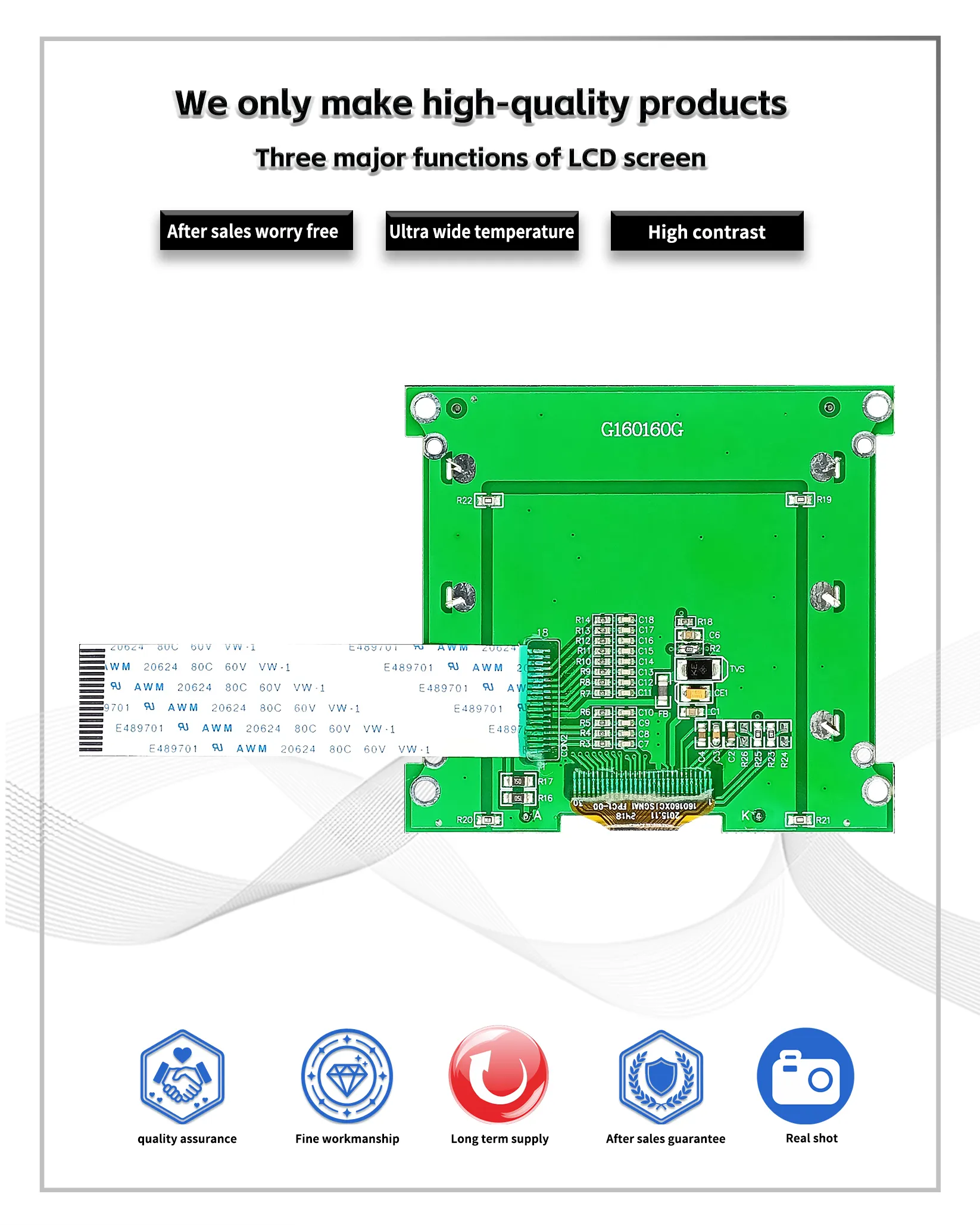

1.4 Le rétroéclairage LED A et K est soudé sur la carte PCB, et la structure est stable. La LED peut être pilotée par PIN1, PIN2, PIN17, PIN18.
1.5 Caractéristiques du produit
●RAM de données d'affichage intégrée.
●Le module dispose d'un circuit de suralimentation intégré.
●Le contraste est ajusté par logiciel.
●Un écran affiche 10 caractères x 10 lignes (matrice de points 16x16).
●Image unique ≦160x160 matrice de points.
●Interface SPI à 4 fils ou port parallèle 8 bits 6800 timing ou 8080 timing en option :
●Fonctions riches
