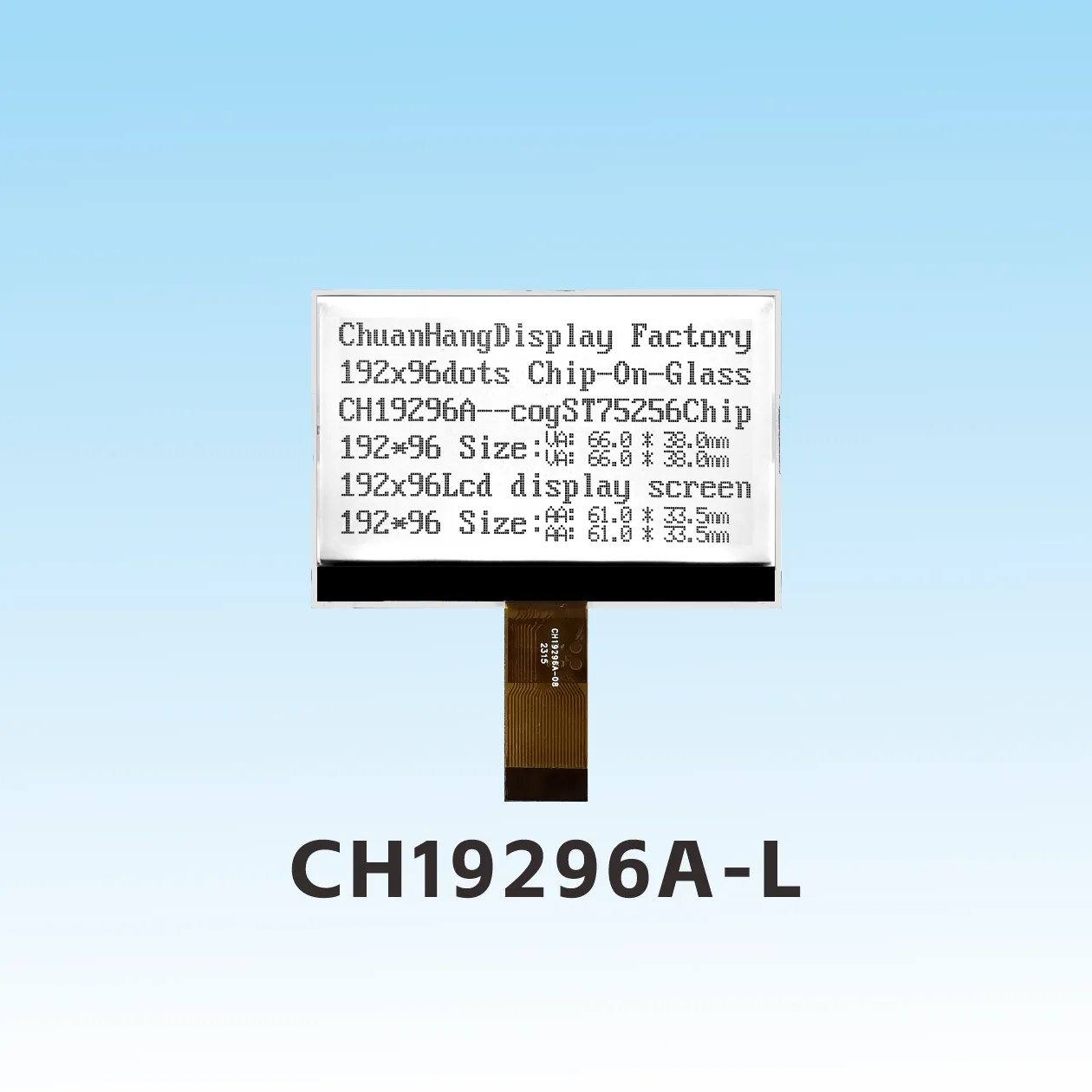

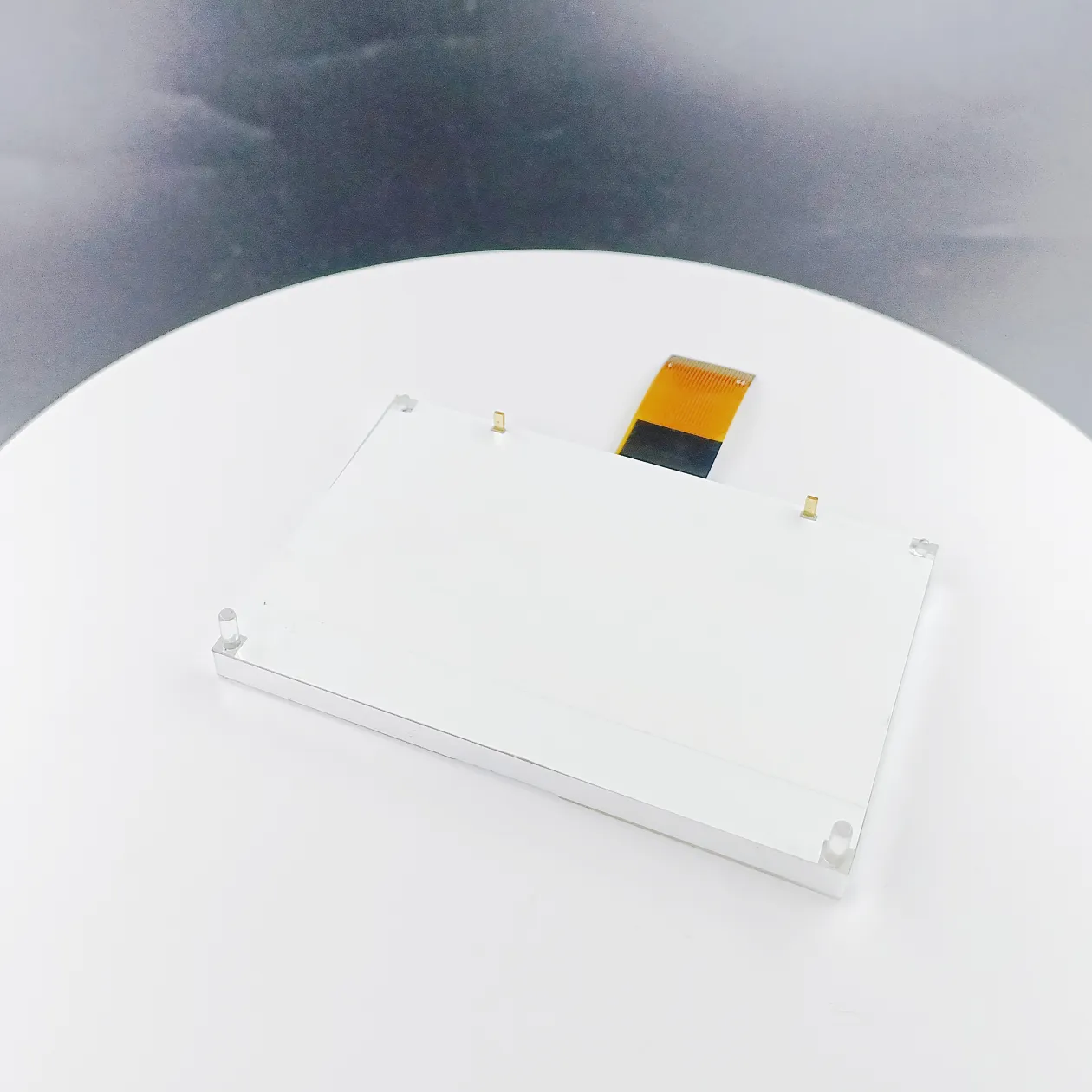

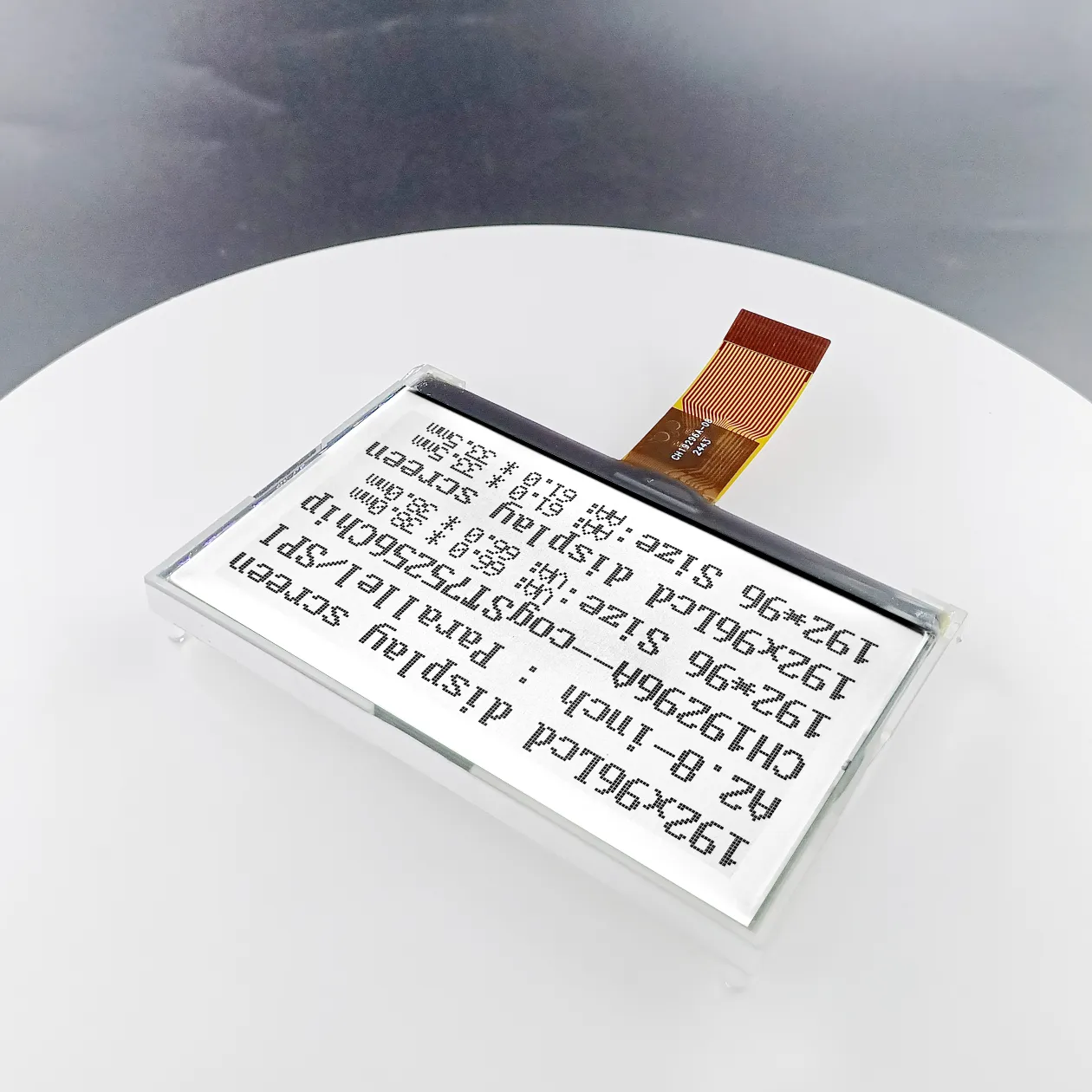

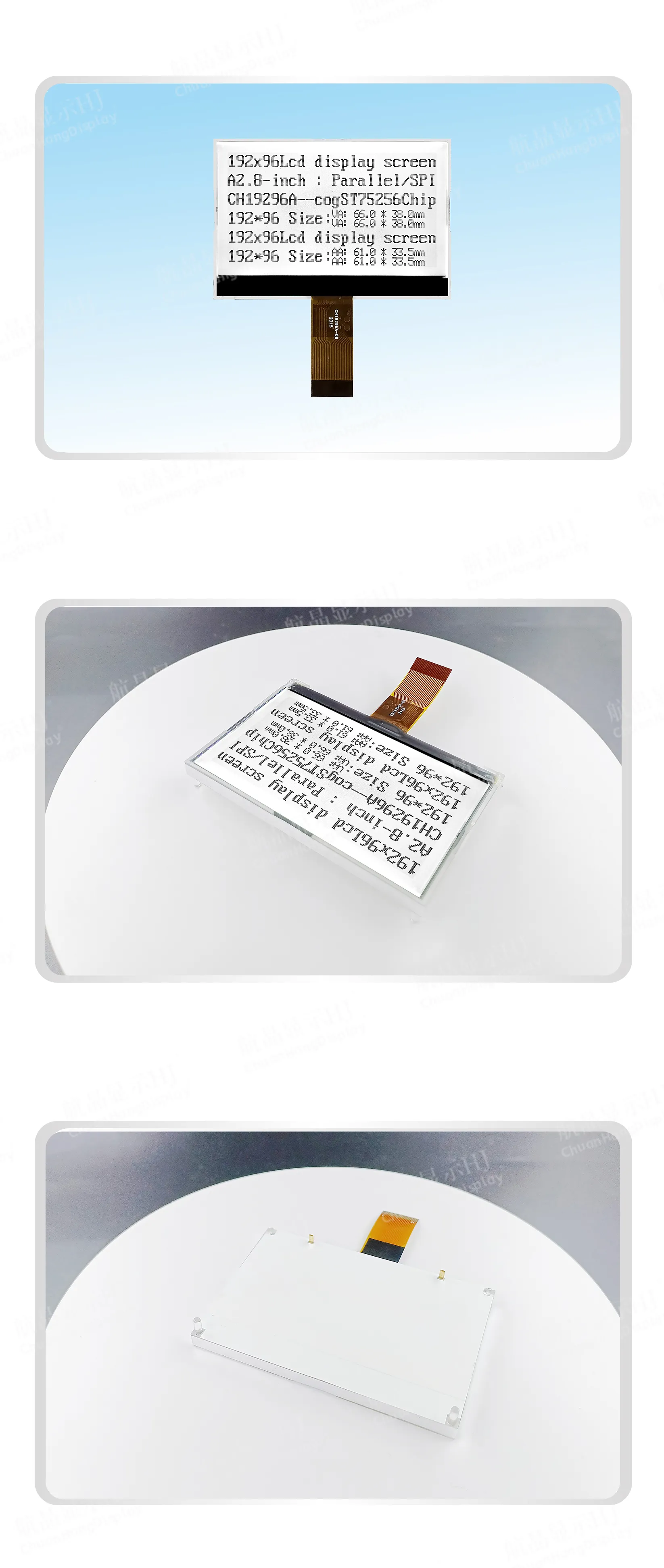

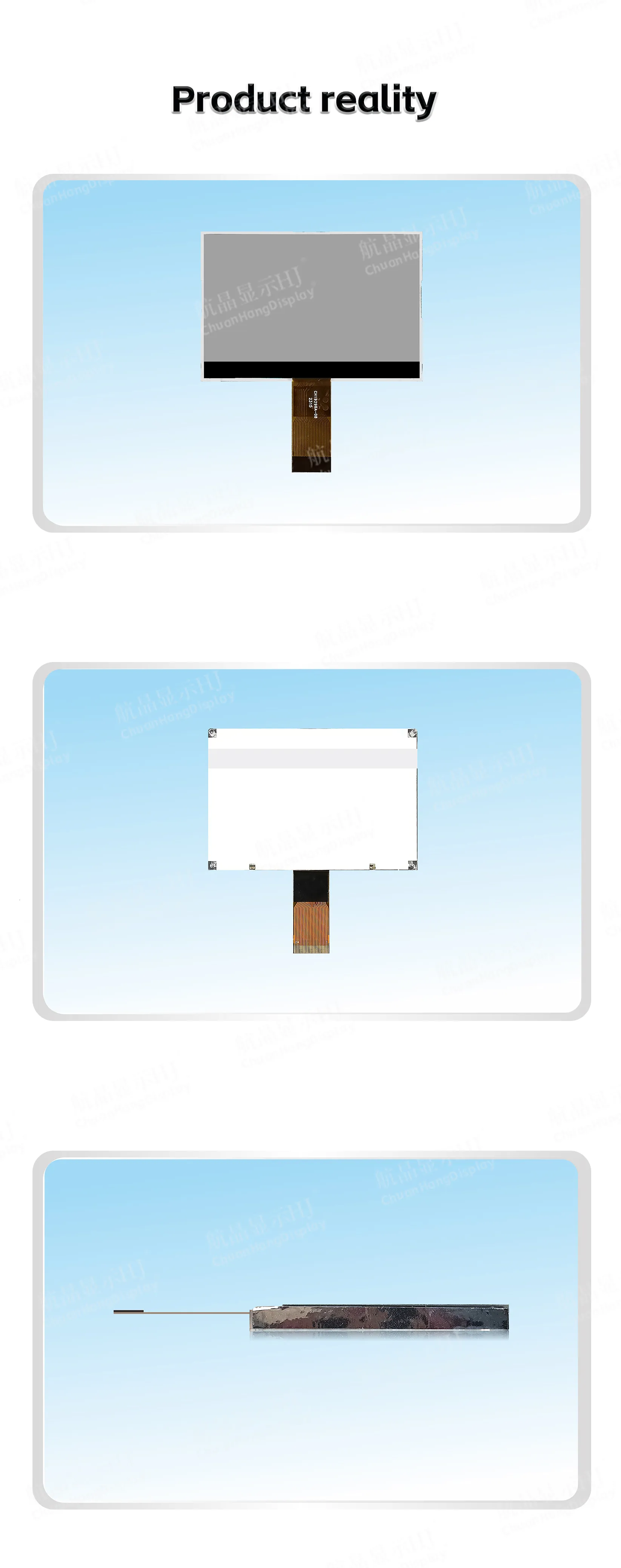

CH19296A-L (Version Plug-in) Affichage Graphique LCD 192x96
Description du produit

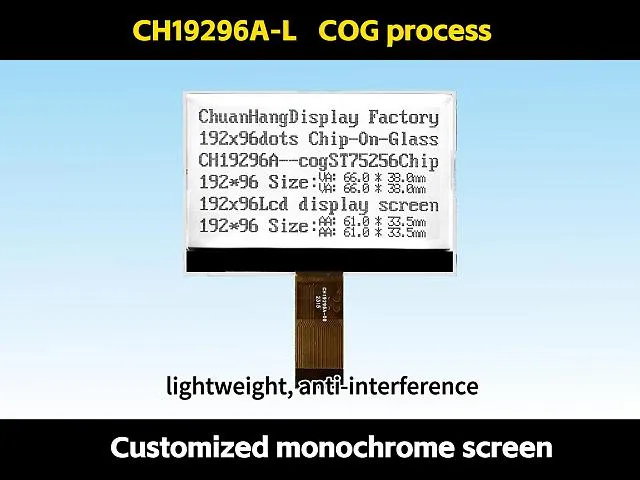

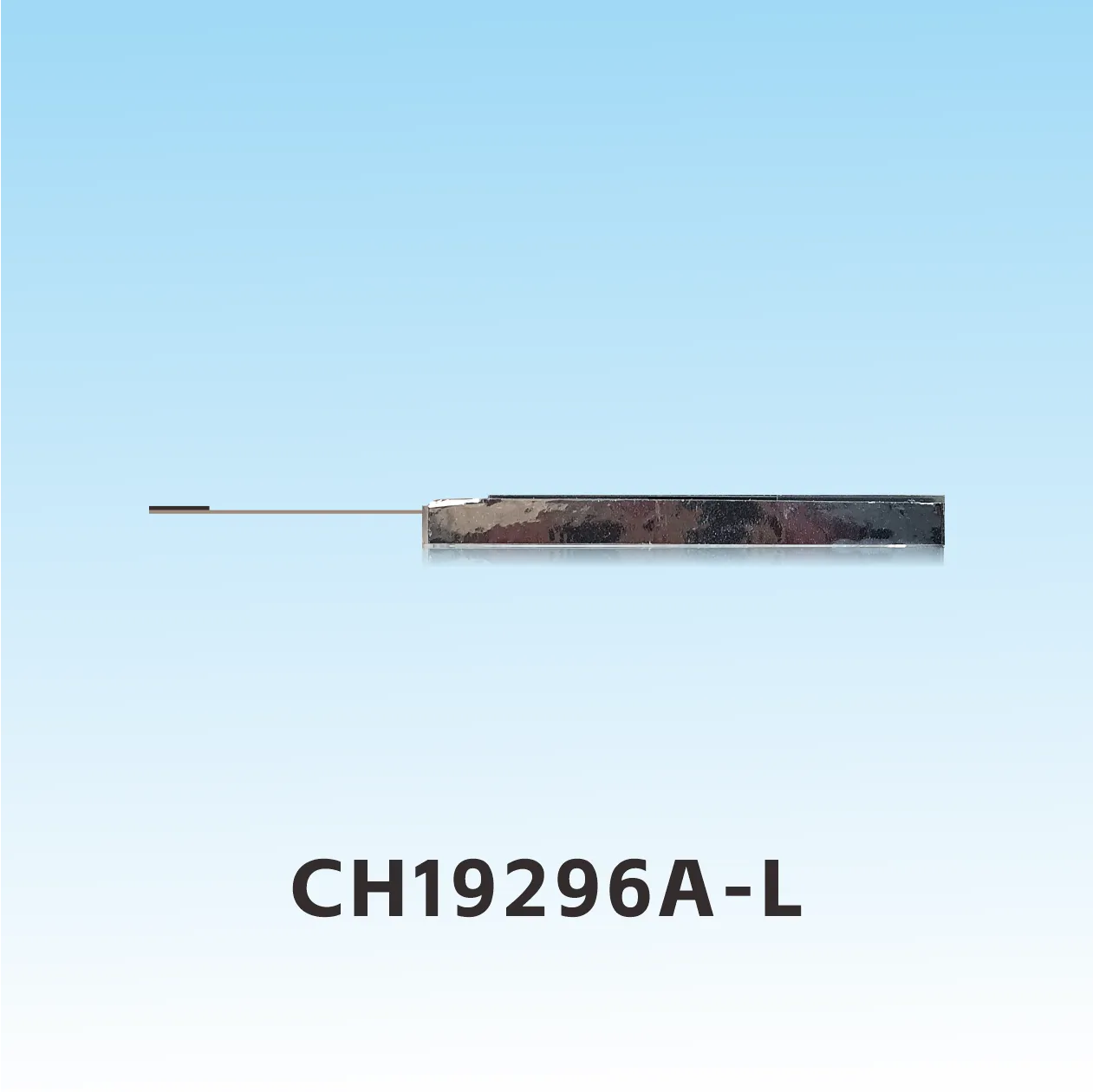

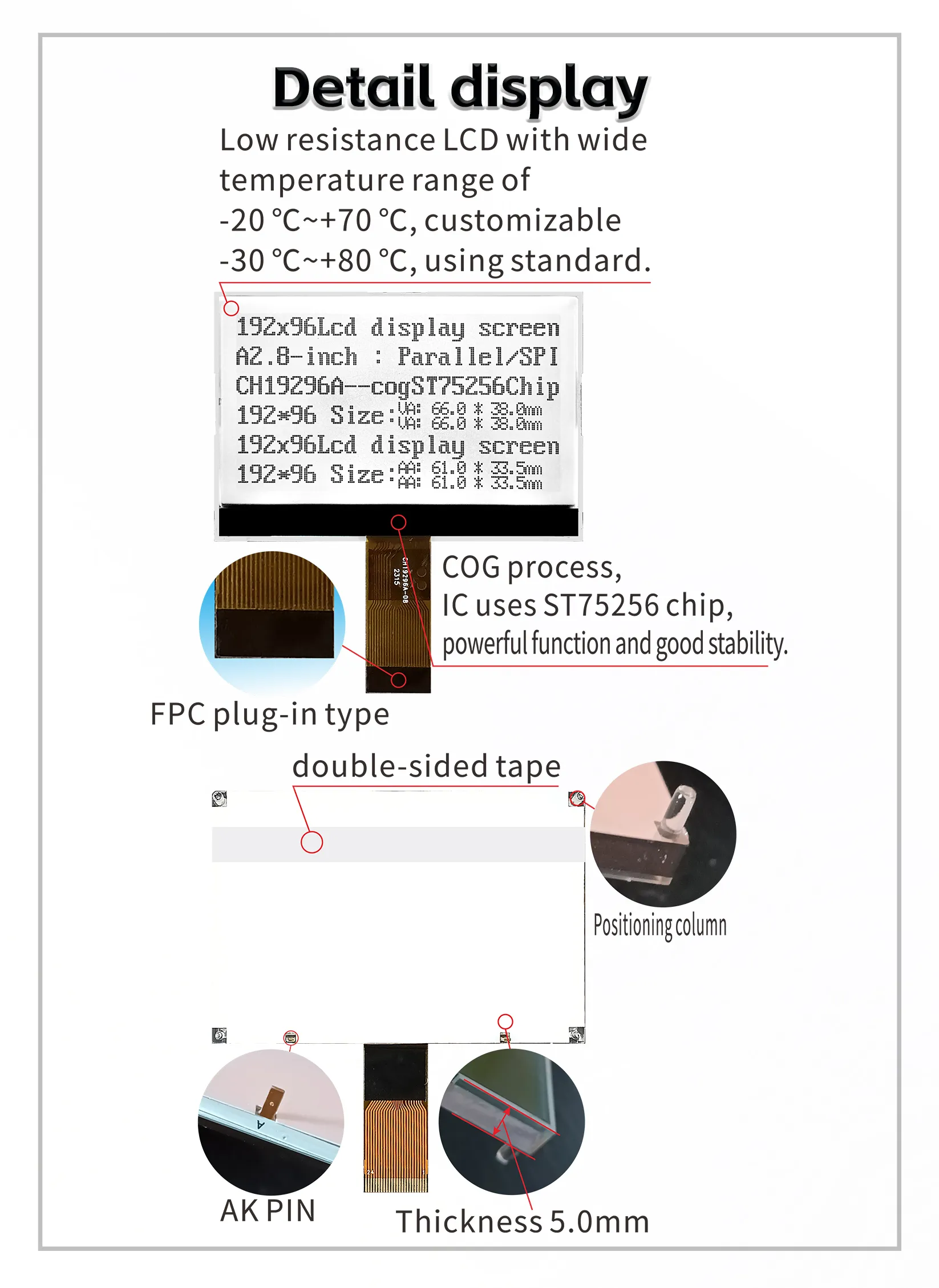

1.1 Processus C0G, connecteur FPC, produit avec rétroéclairage, épaisseur fine, structure stable.
1.2 IC utilise st75256, il n'y a pas de bibliothèque de polices dans la puce, les programmeurs compilent la bibliothèque de polices
1.3 Faible consommation d'énergie, mode d'alimentation uniquement 3,3V, courant sans rétroéclairage inférieur à 3mA, courant de rétroéclairage inférieur à 100mA.
1.4 Le rétroéclairage LED A et K sont alimentés séparément pour la carte PCB et doivent être soudés sur la carte PCB.
1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 96x192 bits.
●Le circuit de boost nécessite seulement 3 condensateurs de 1uf
●Le contraste est ajusté par logiciel.
●Un écran affiche 12 caractères x 6 lignes (matrice de points 16x16).
●Image unique ≦192x96 matrice de points.
●Interface SPI à 4 fils ou port parallèle 8 bits optionnel avec synchronisation 6800 ou synchronisation 8080.
●Fonctions riches :
Affichage en 4 niveaux de gris, activation/désactivation de l'affichage de l'interface, affichage positif/inverse, lecture/modification/écriture.
