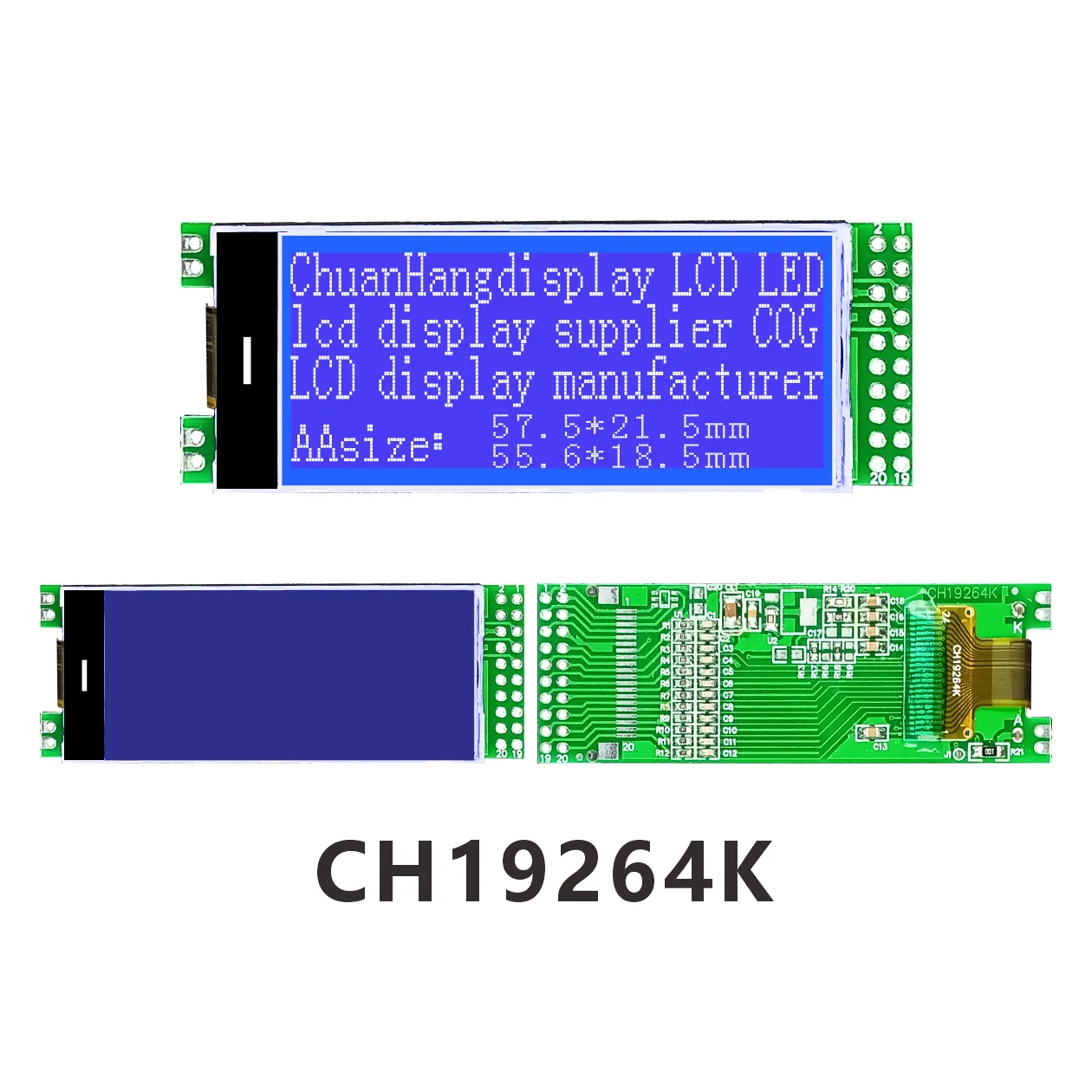

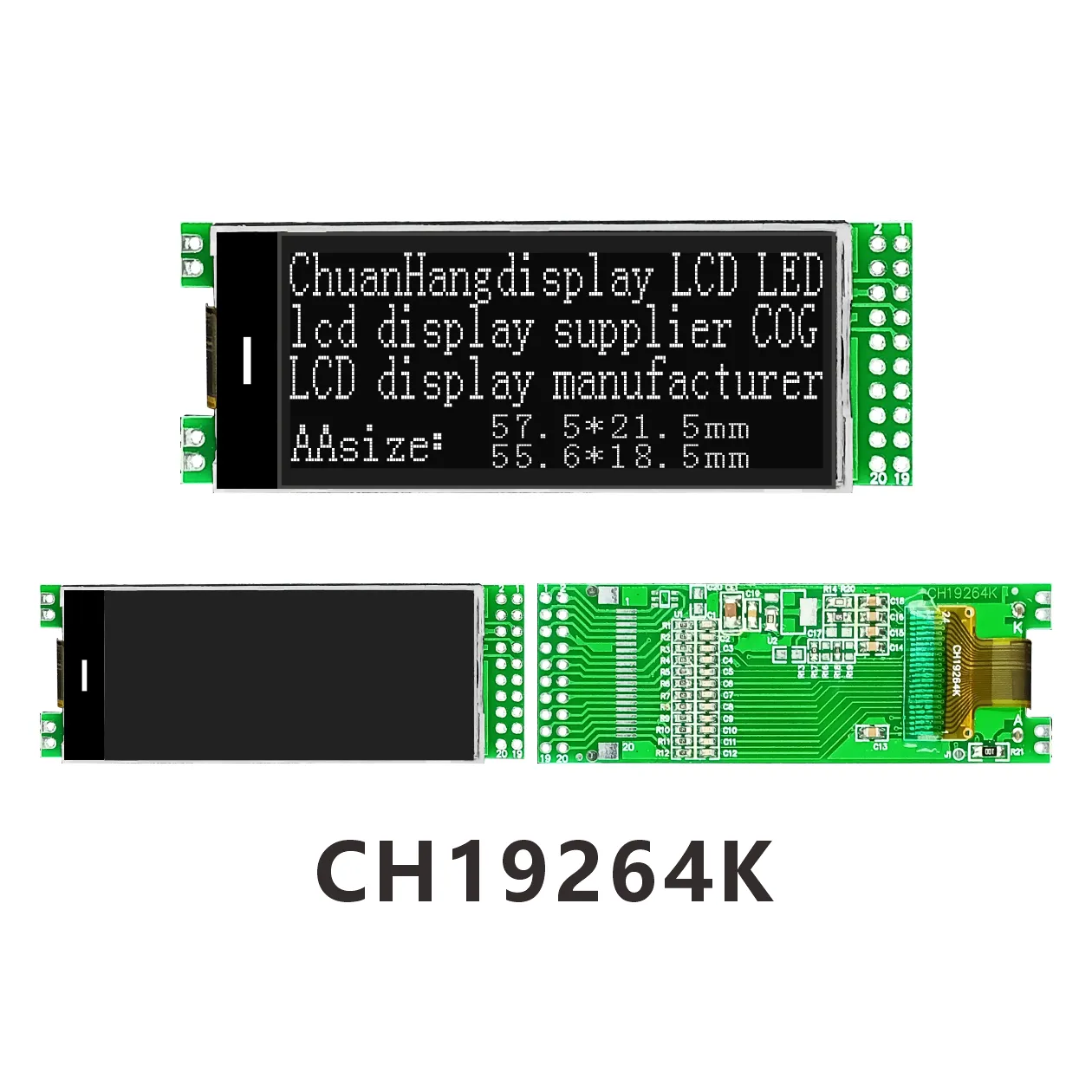

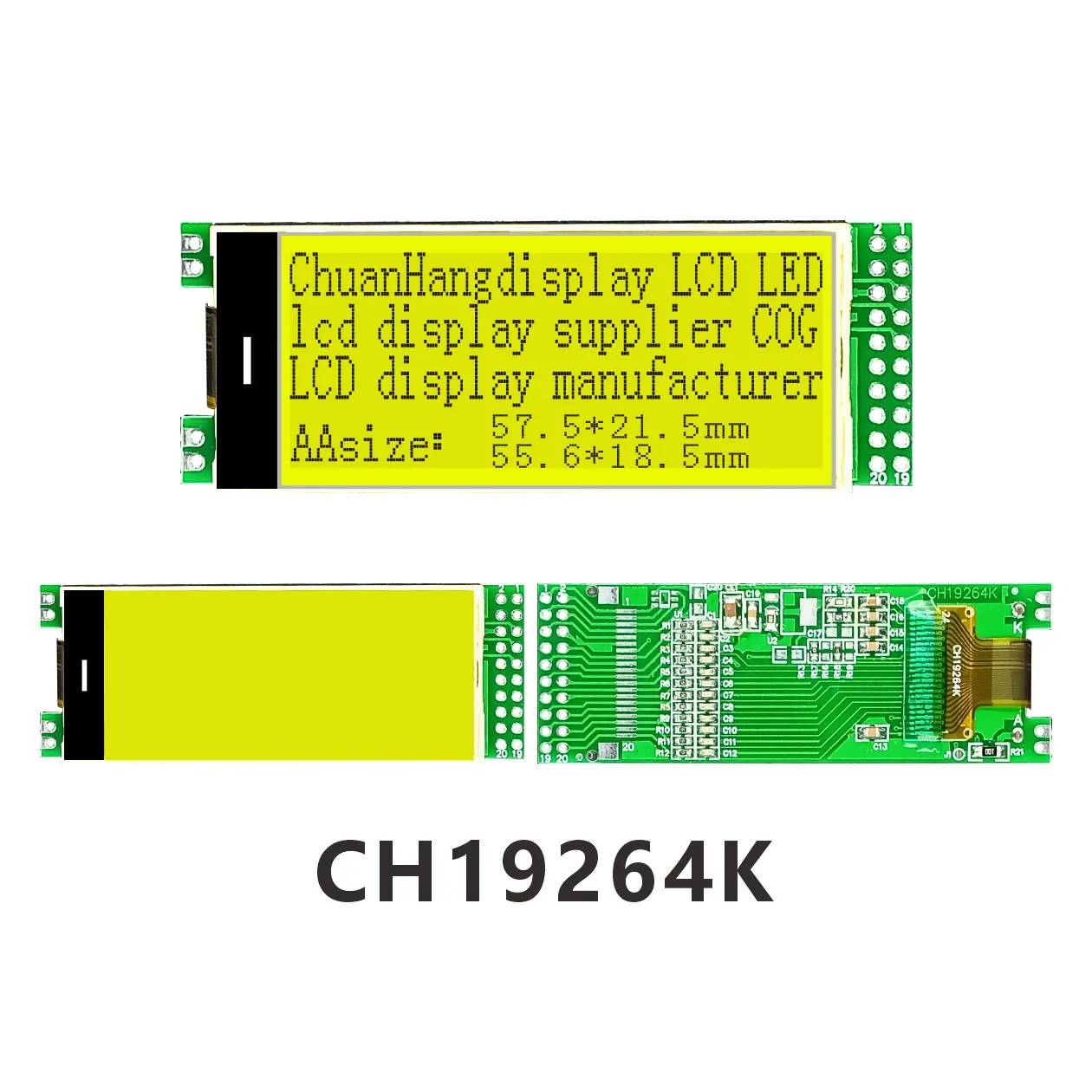

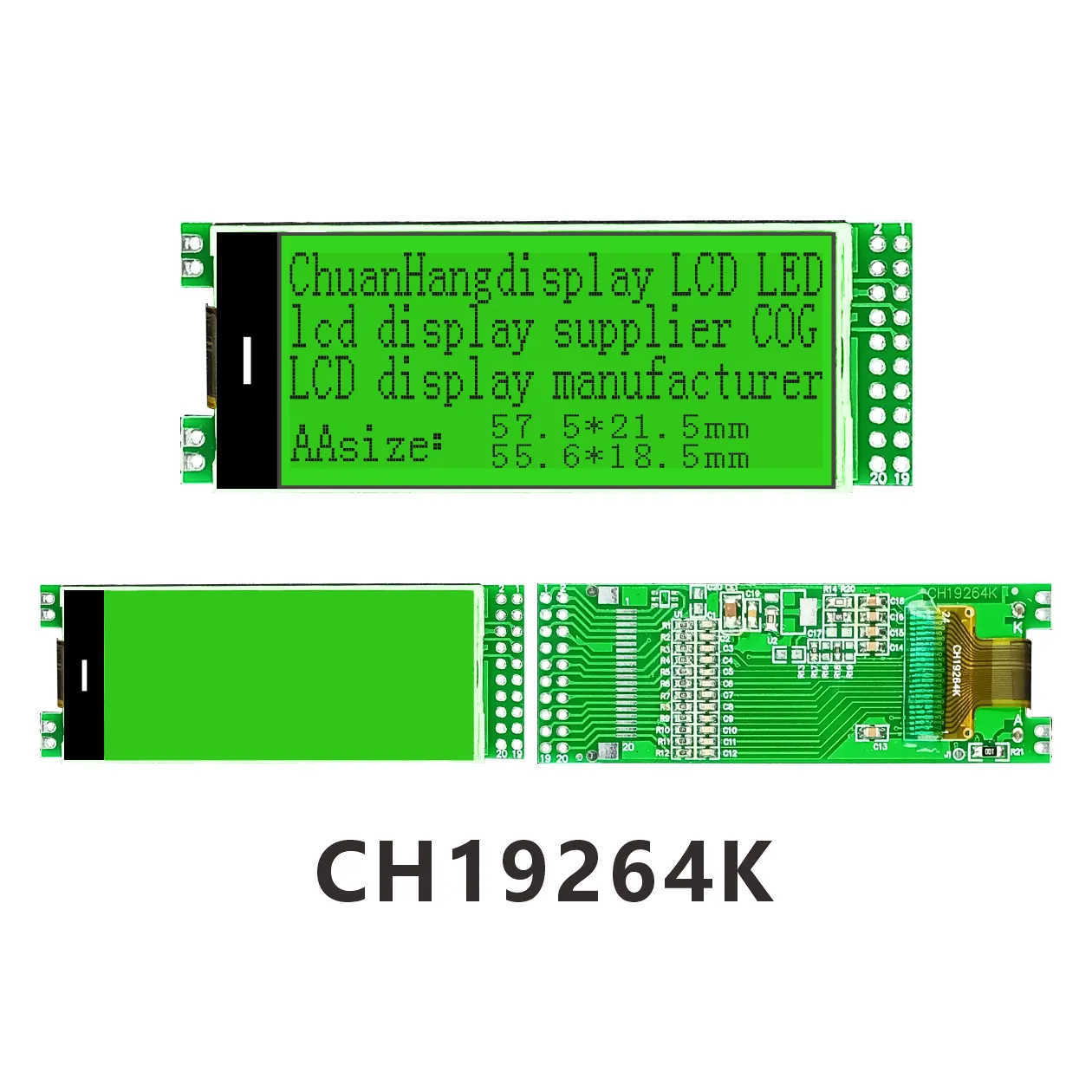

CH19264K 192x32 LCD Graphique
Description du produit

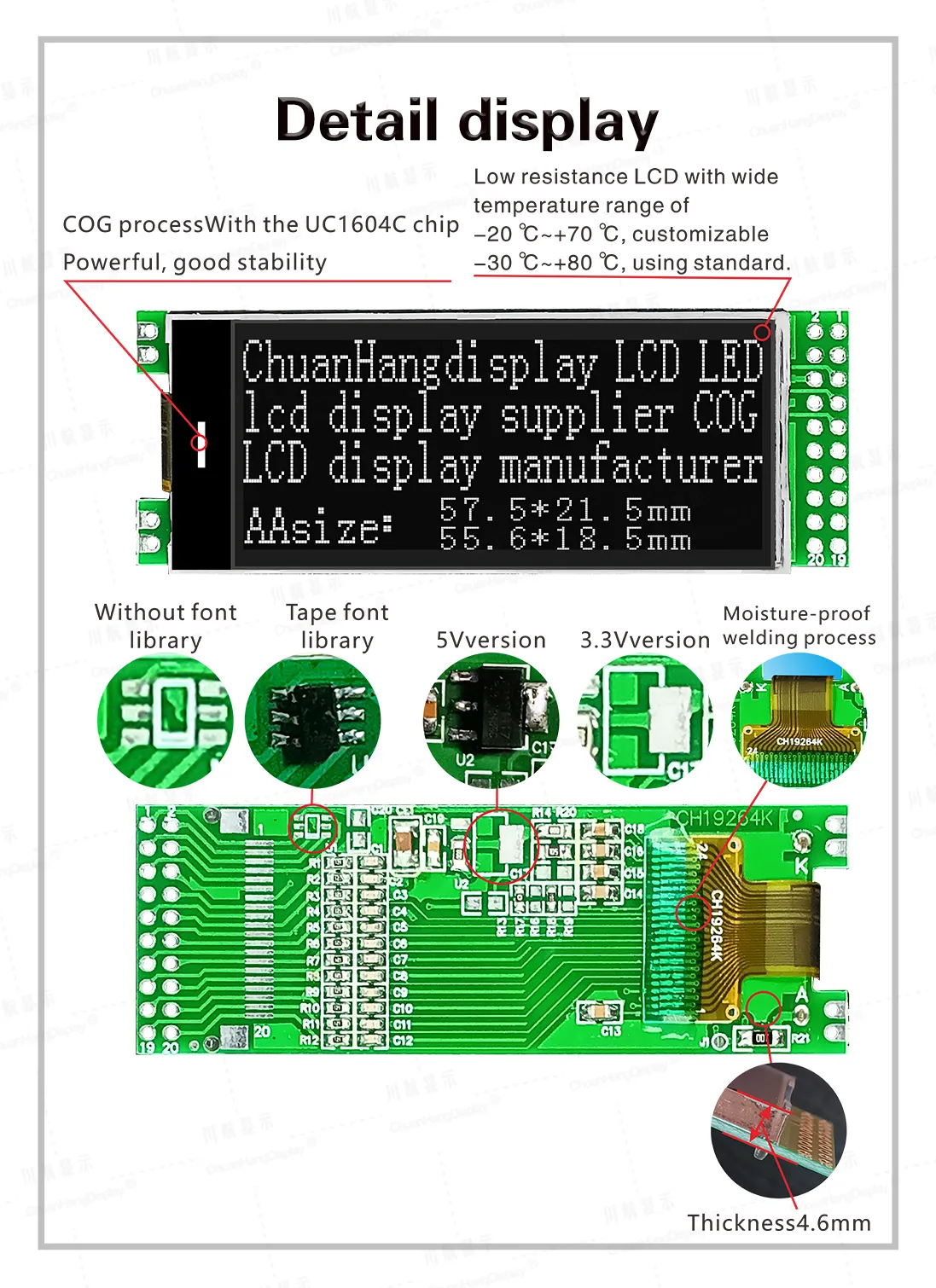

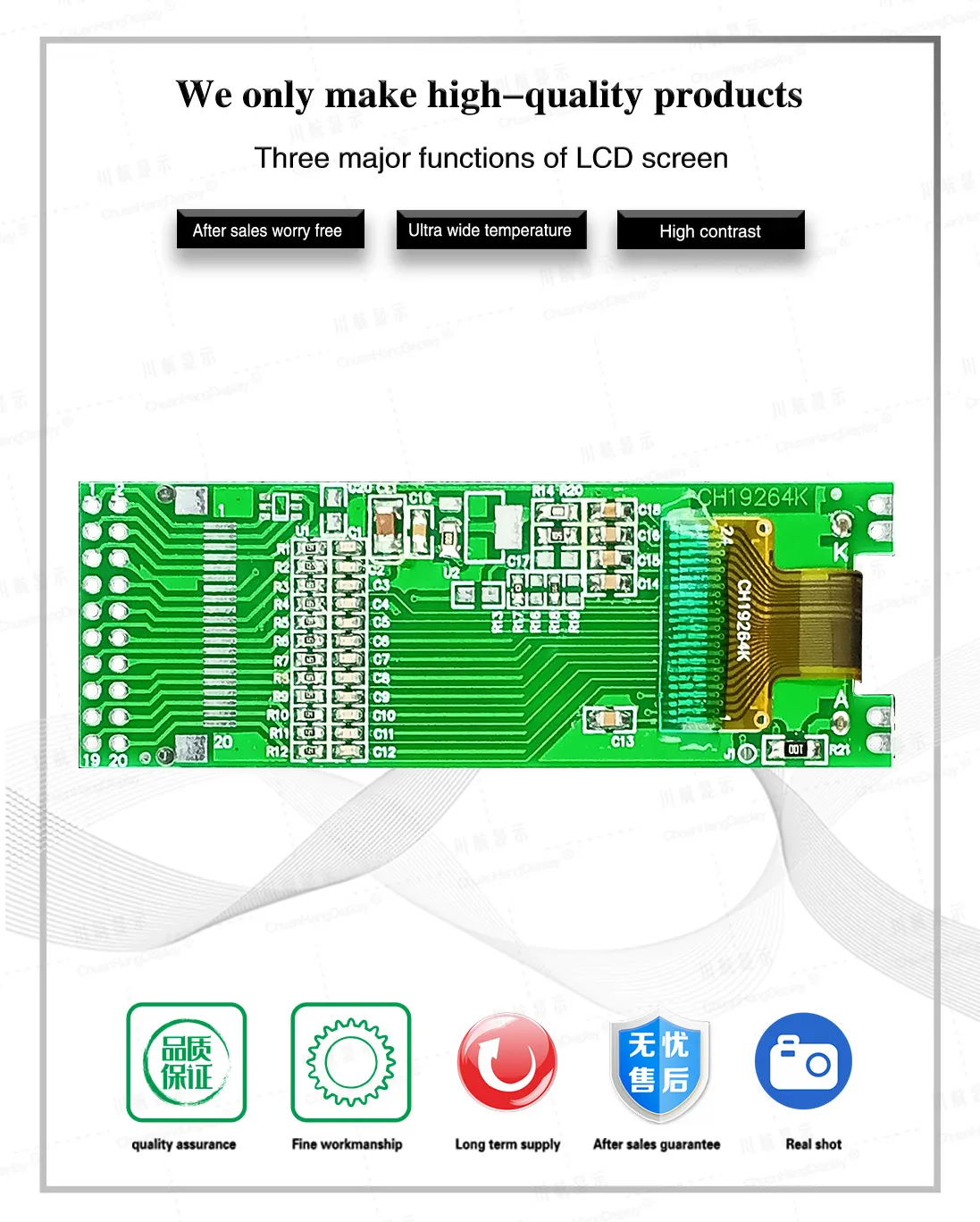

1.1 Processus C0G, soudure FPC, le produit est livré avec une carte PCB, rétroéclairage, épaisseur fine, structure stable.
1.2 IC utilise UC1604, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile lui-même la bibliothèque de polices.
1.3 Faible consommation d'énergie, il existe deux modes d'alimentation de 5V/3.3V, le courant sans rétroéclairage est inférieur à 1mA, et le courant avec rétroéclairage est inférieur à 100mA.
1.4 Le rétroéclairage LED A et K sont soudés sur la carte PCB, et la structure est stable. La LED peut être pilotée par PIN5, PIN6 et PIN7.

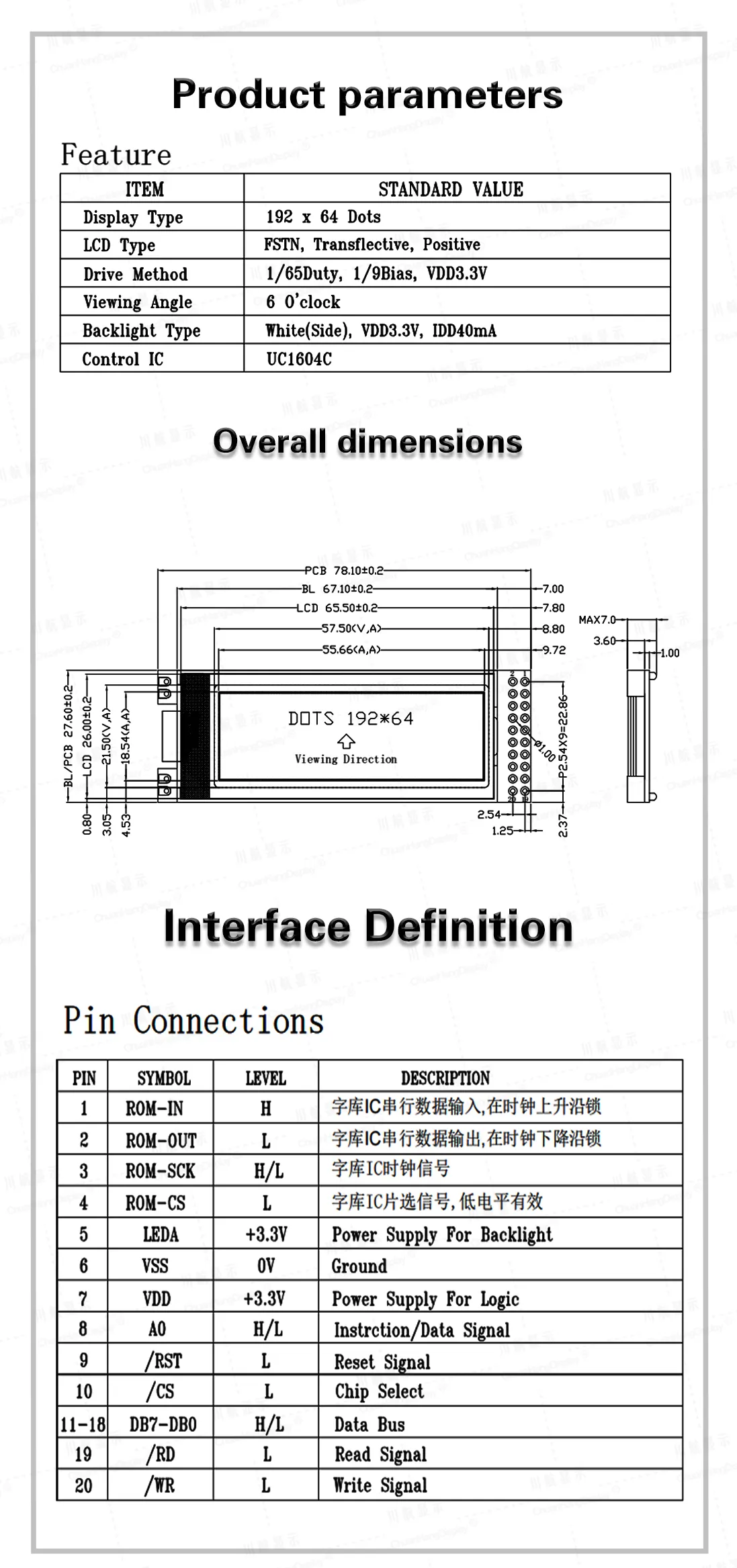

1.5 Caractéristiques du produit :
●RAM de données d'affichage intégrée est de 64x192 bits.
●Le module dispose d'un circuit de boost intégré.
●Le contraste est ajusté par logiciel.
●Un écran affiche 12 caractères x 4 lignes (matrice de points 16x16)
●Image unique ≦192x64 matrice de points :
●Interface SPI à 4 fils optionnelle/port parallèle 8 bits timing 6800/timing 8080, interface 12C personnalisable :
●Fonctions riches
Affichage interface activé/désactivé, affichage positif/inversé, lecture/modification/écriture.
