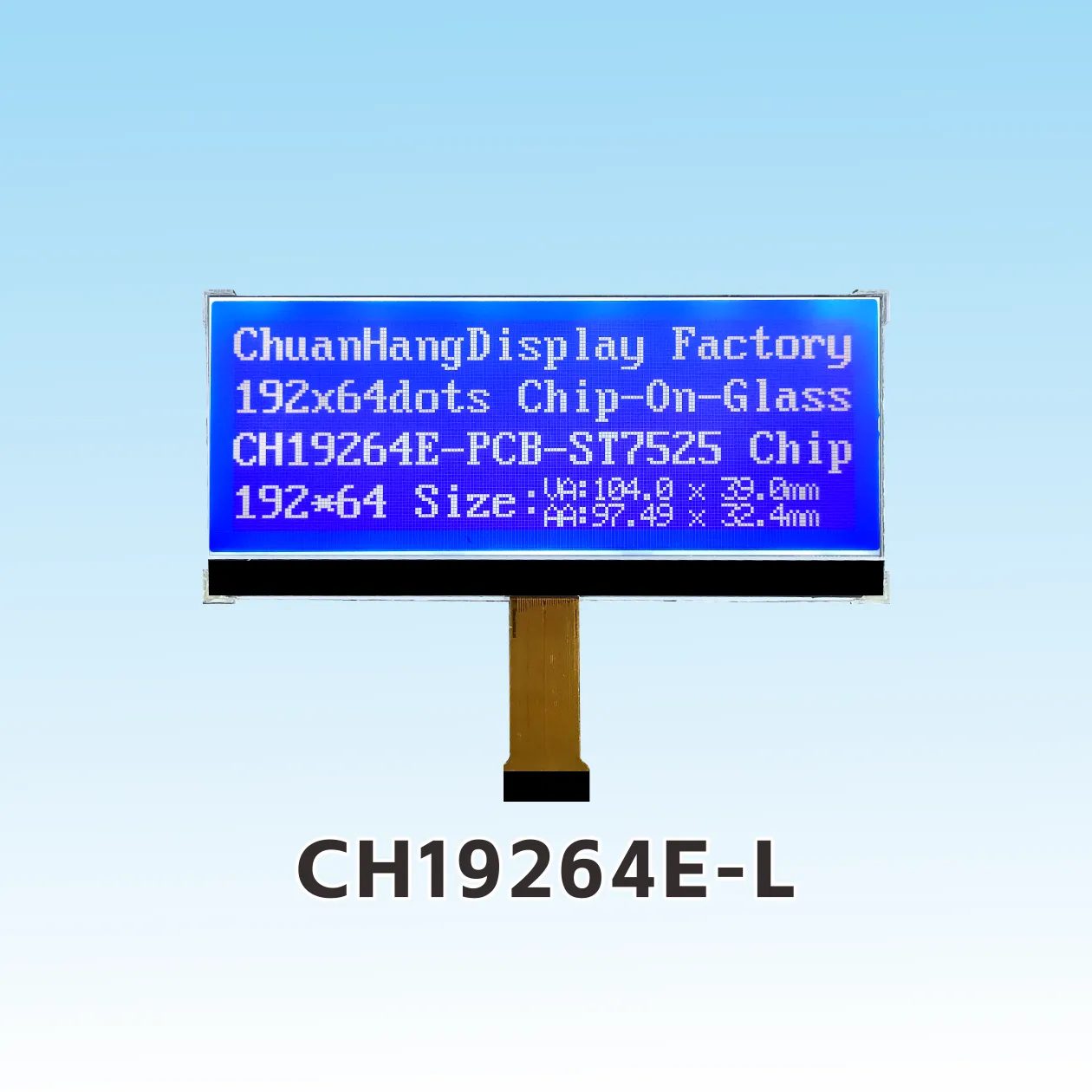

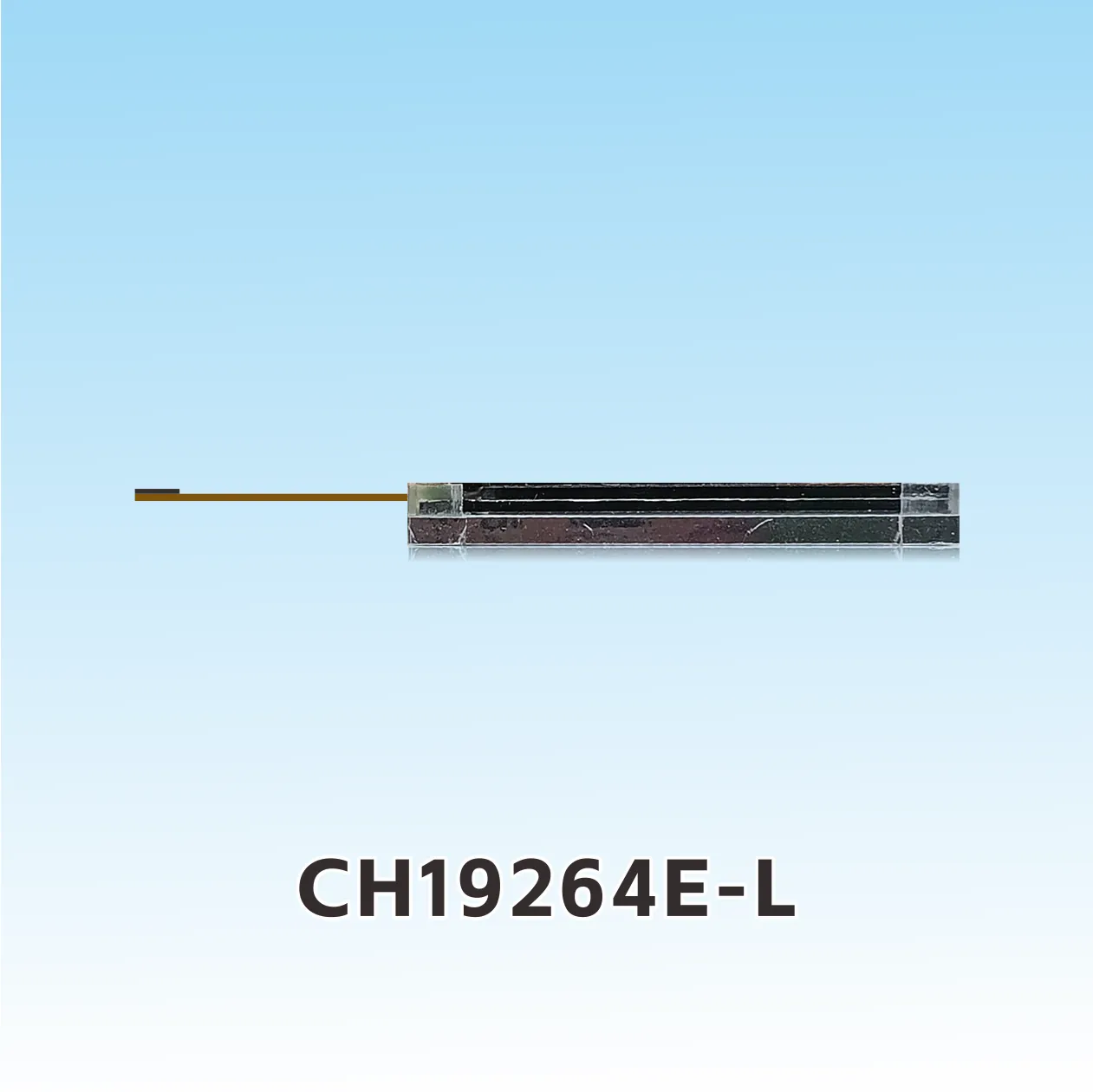

CH19264E-L (Plug-in Ver) Écran LCD Graphique
Description du produit

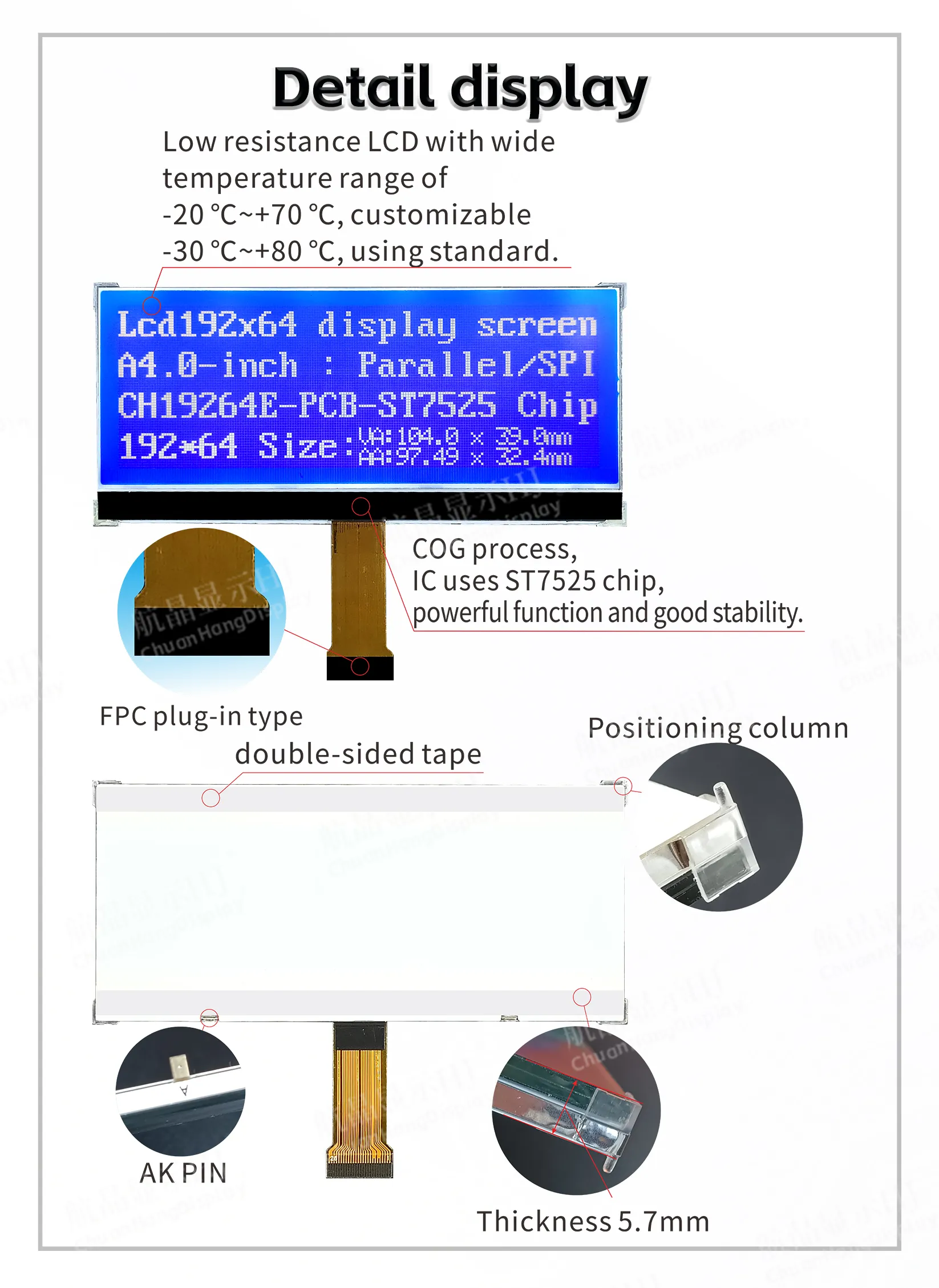

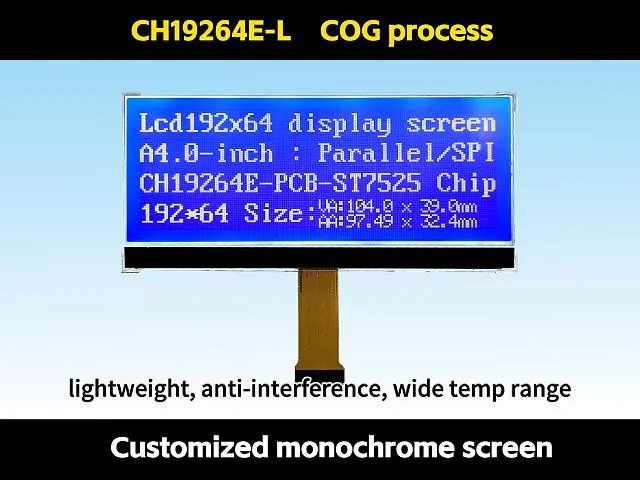

1.1 Processus C0G, fiche FPC, produit avec rétroéclairage, épaisseur fine, structure stable
1.2 IC utilise st7525, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile lui-même la bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation uniquement 3,3V, pas de courant de rétroéclairage dans 1mA, courant de rétroéclairage dans 100mA
1.4 Le rétroéclairage LED A et K sont alimentés séparément pour la carte PCB et doivent être soudés sur la carte PCB.

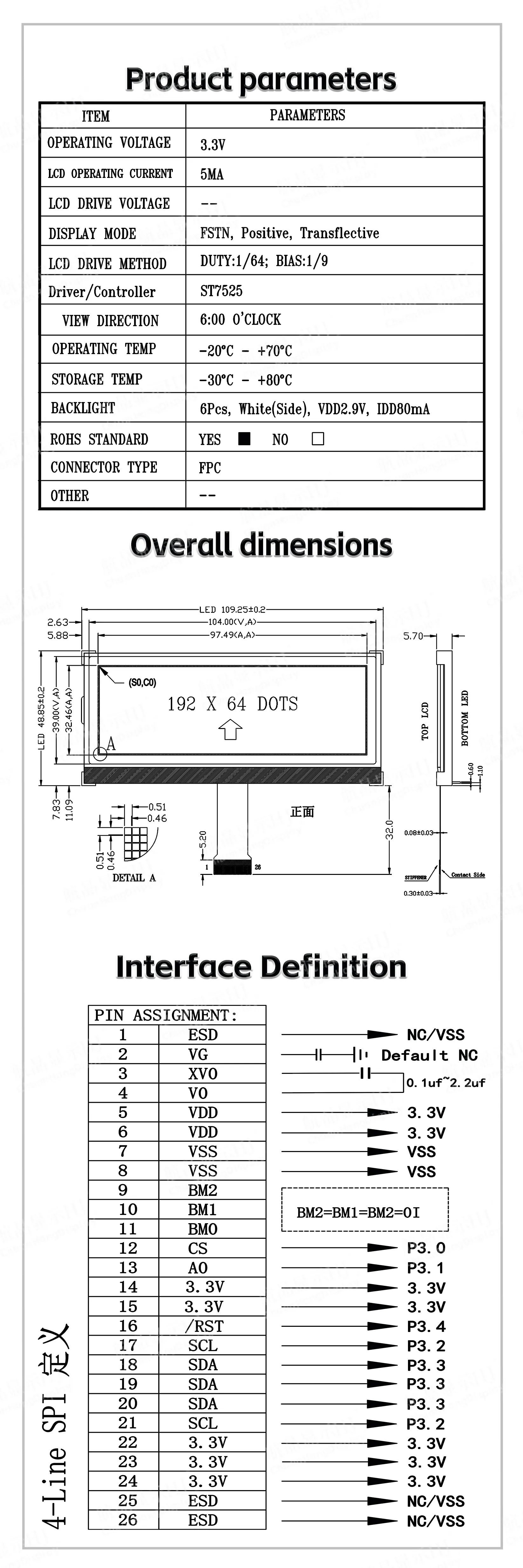

1.5 Caractéristiques du produit :
●La RAM de données d'affichage intégrée est de 64x192 bits
●Le circuit de boost nécessite seulement 2 condensateurs de 1uf.
●Le contraste est ajusté par logiciel,
●Un écran affiche 12 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦192x64 matrice de points.
●Interface SPI 4 fils/port parallèle 8 bits chronométrage 6800/chronométrage 8080 en option, interface 12C personnalisable.
●Fonctions riches :
Affichage interface activé/désactivé, affichage positif/affichage inversé, lecture/modification/écriture
