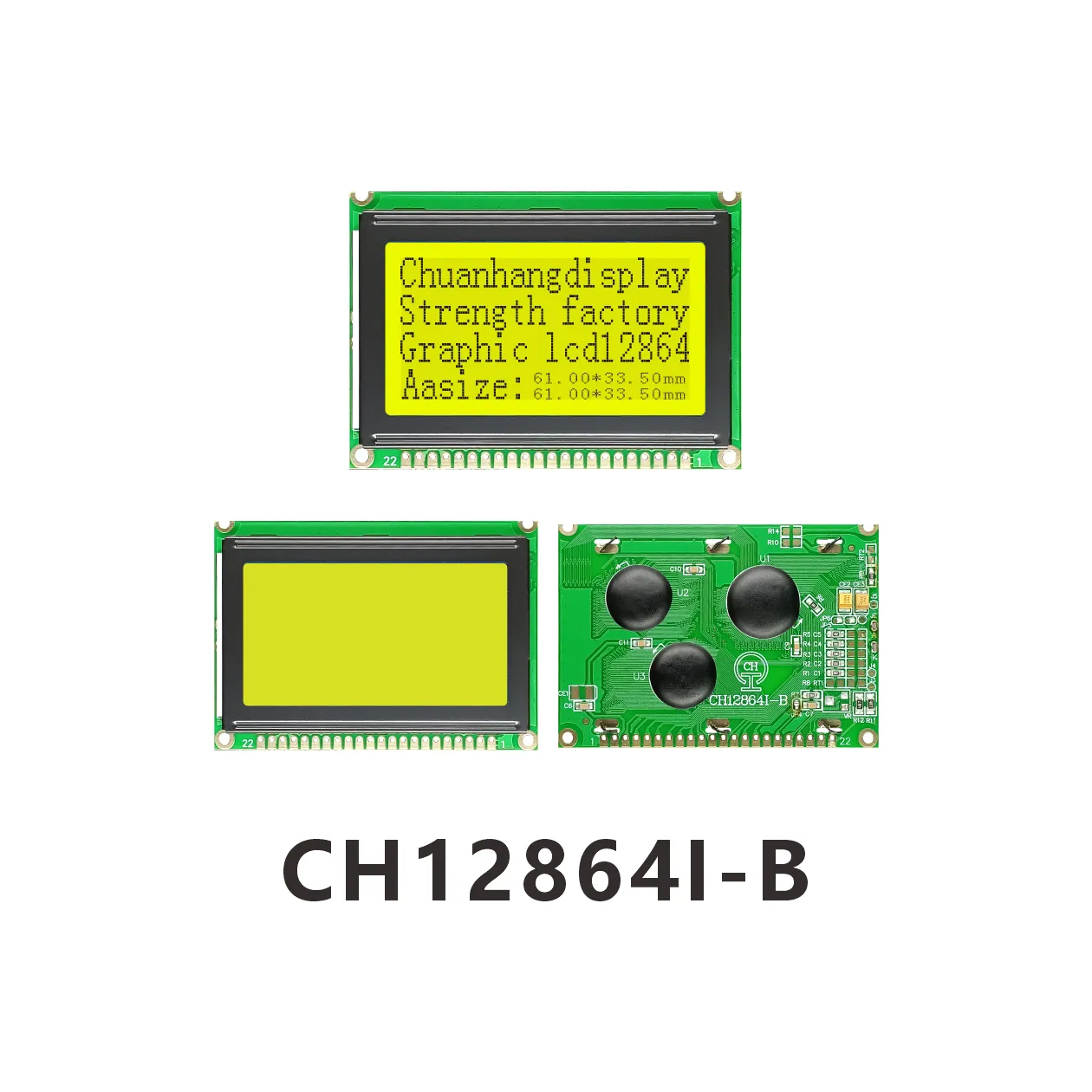

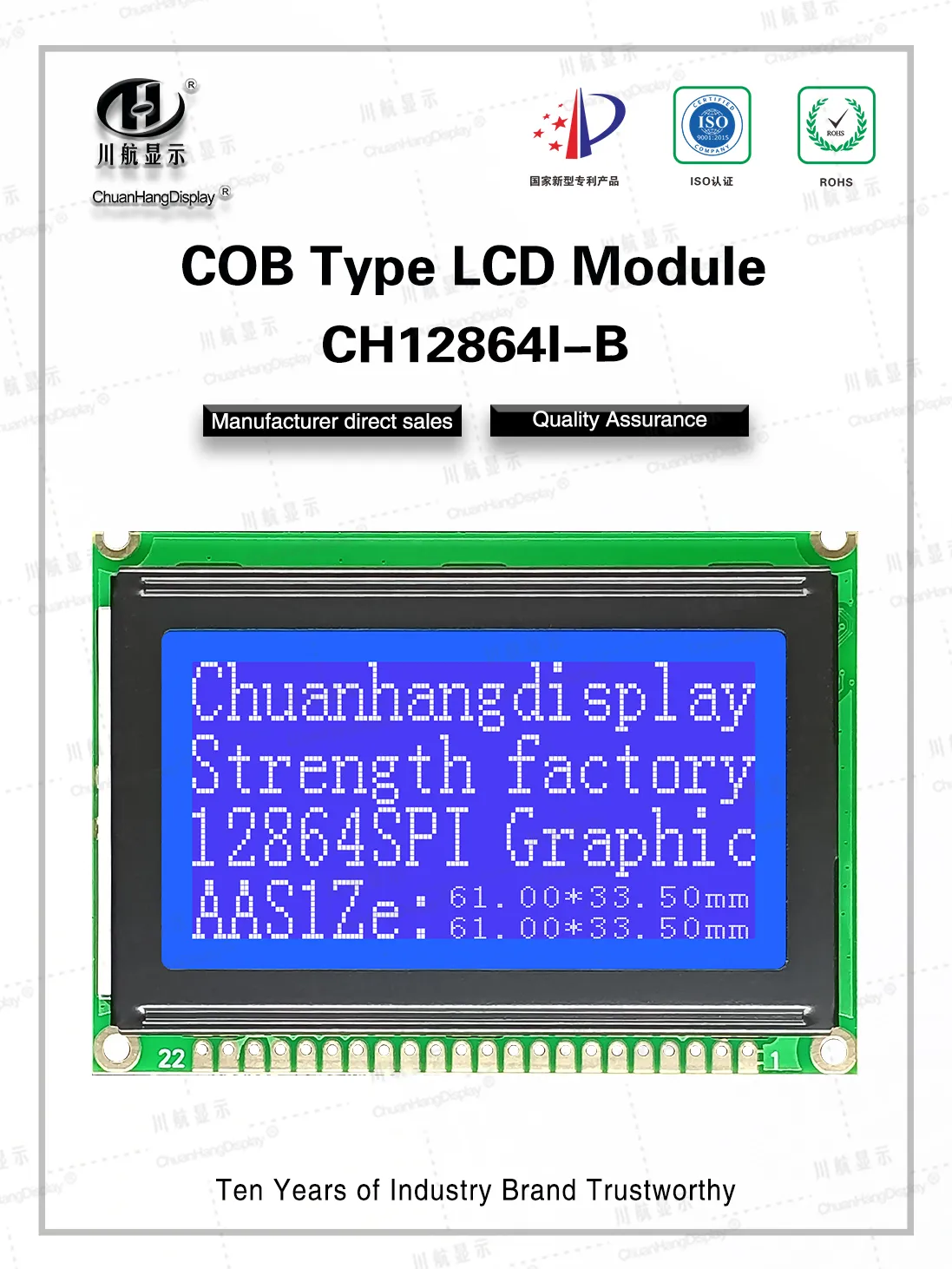

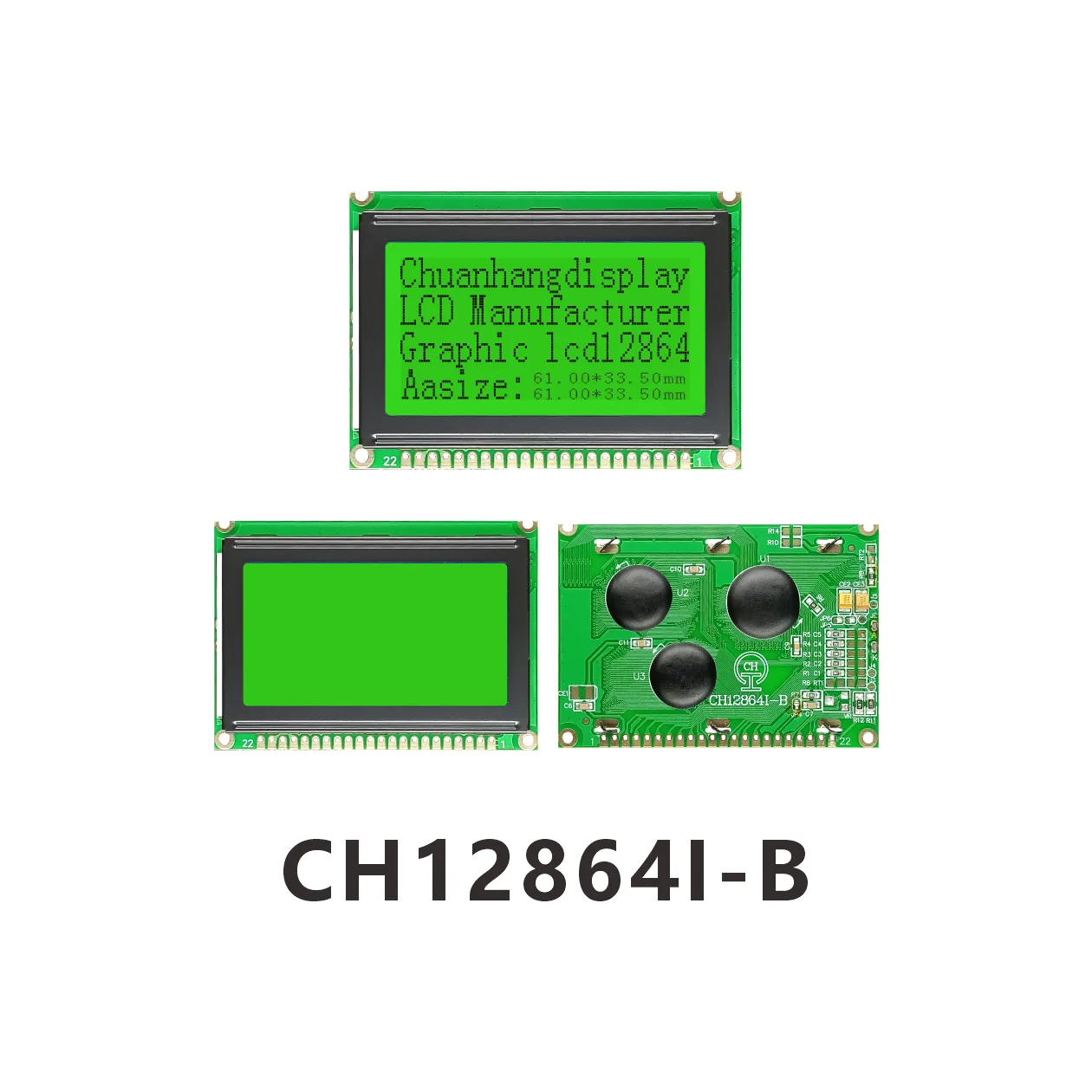

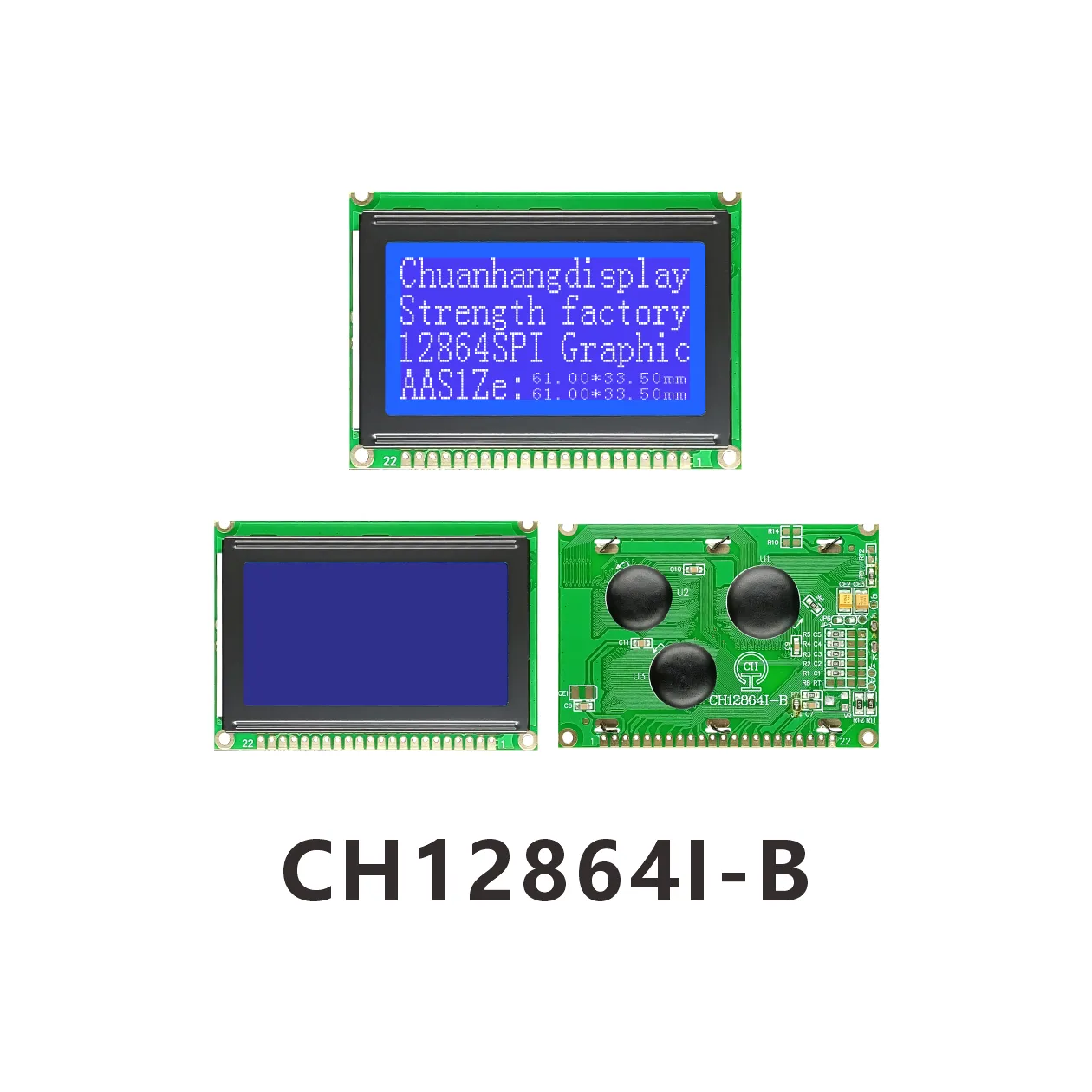

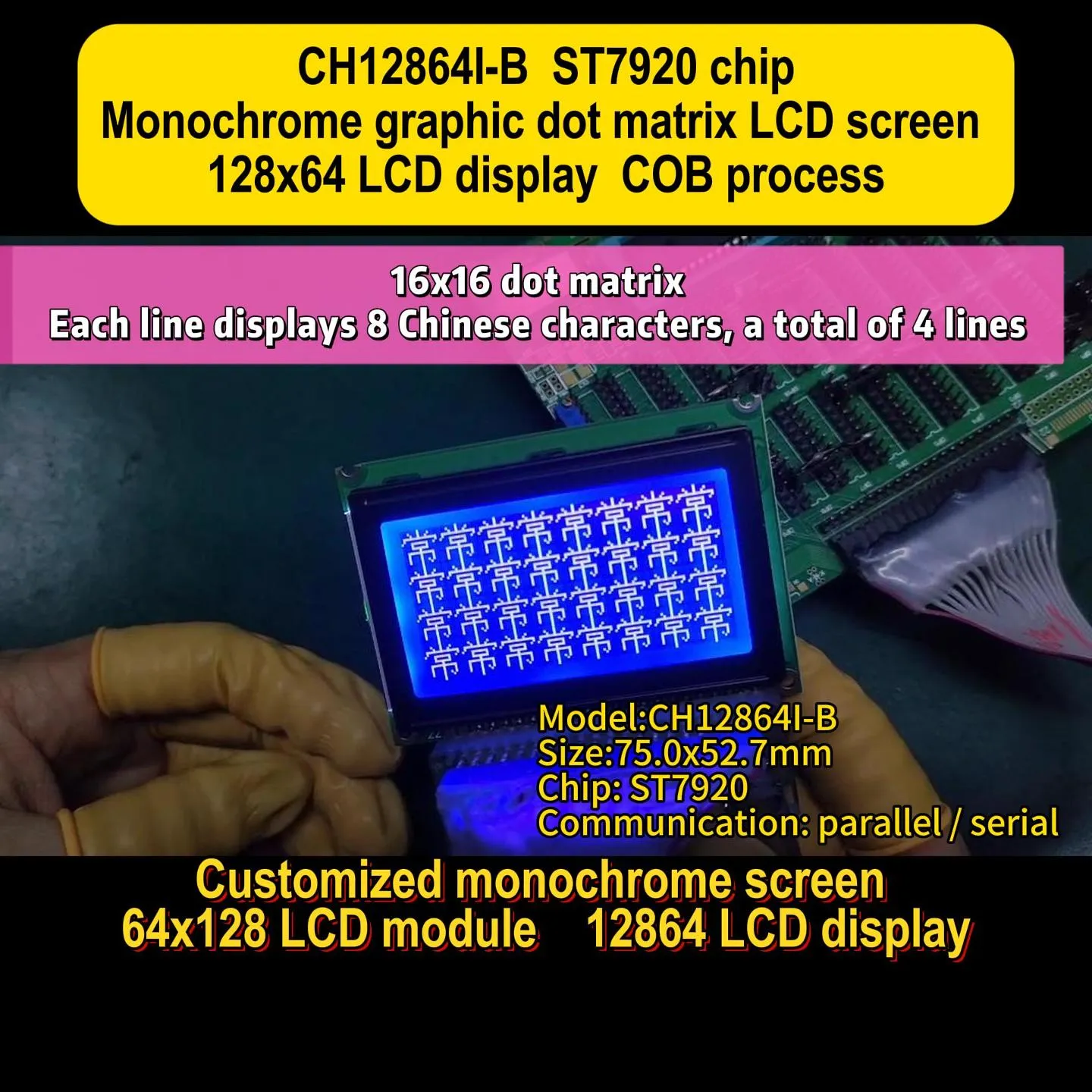

CH12864I-B ST7920 COB Écran LCD
Description du produit

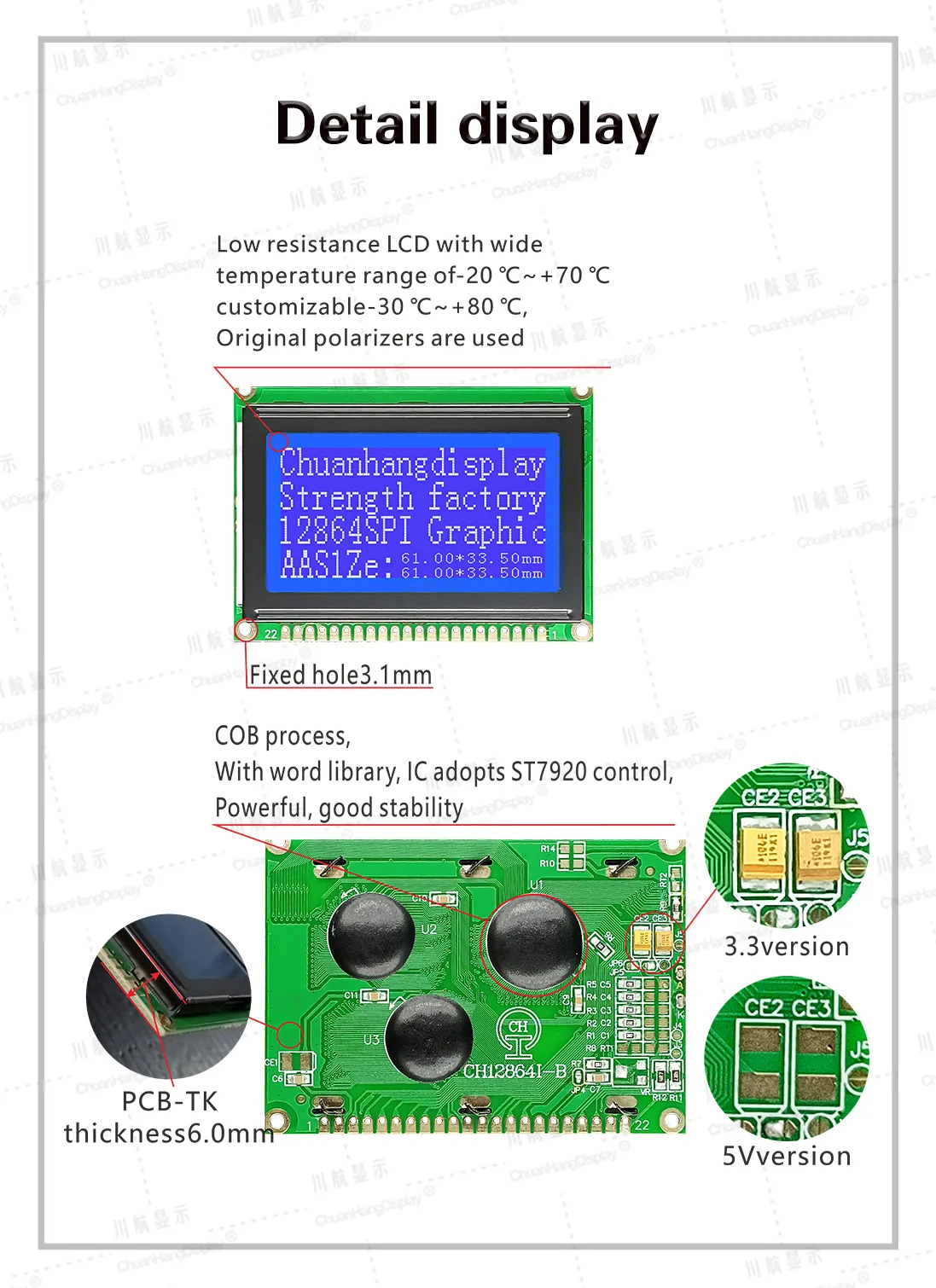

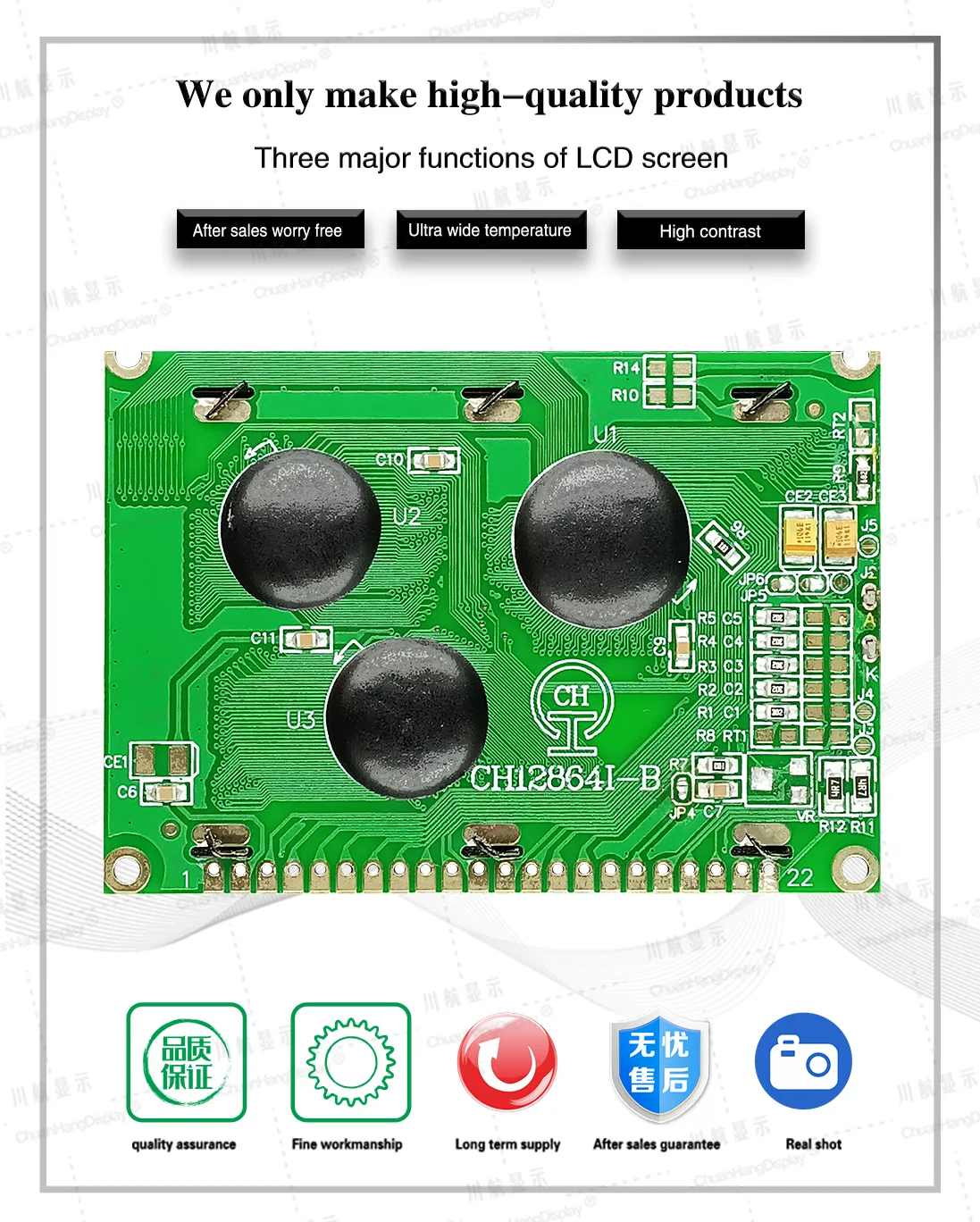

1.1 Processus COB, produit avec rétroéclairage, connexion par ruban conducteur, structure stable.
1.2 IC utilise st7920, deux options de puce pour bibliothèque de caractères chinois simplifiés ou bibliothèque de caractères chinois traditionnels.
1.3 Faible consommation d'énergie, avec deux modes d'alimentation 5V/3.3V, courant sans rétroéclairage inférieur à 8mA, avec rétroéclairage inférieur à 100mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN19, PIN20, PIN21, PIN22.

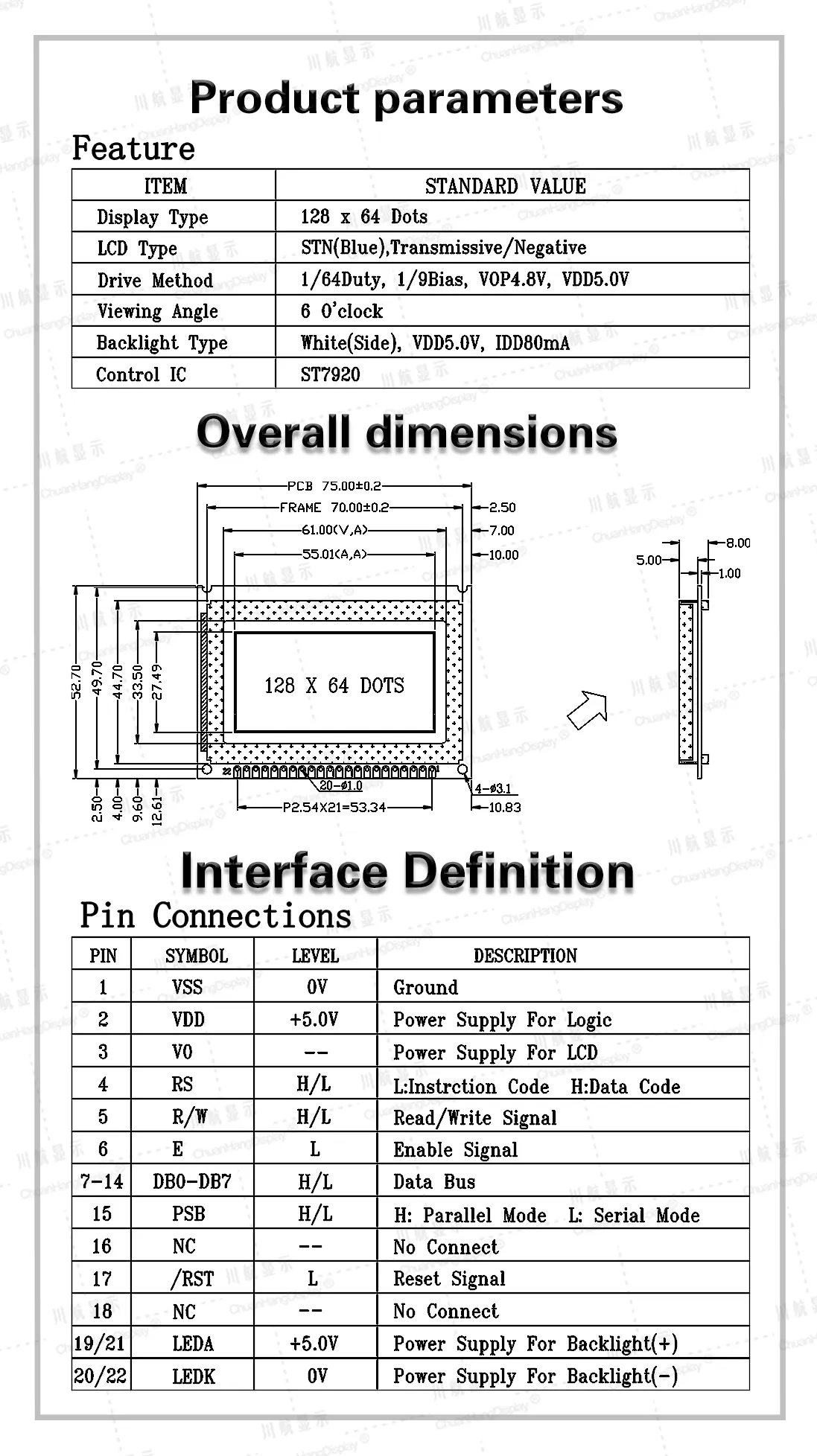

1.5 Caractéristiques du produit :
●ROM de bibliothèque de caractères intégrée (CGROM) : un total de 8192 caractères
●ROM de caractères demi-largeur intégrée (HCGROM) : un total de 126 caractères alphabétiques
●RAM de dessin intégrée (GDRAM) : 64x256 bits
●Affichage de 8 caractères x 4 lignes (matrice de points 16x16).
●Image unique ≦128x64 matrice de points.
●Interface SPI 3 fils en option / interface parallèle 8 bits / interface parallèle 4 bits.
●Lorsque le contraste est fixe, V0 est déconnecté. Lorsque le contraste est ajusté à 3.3V, V0 ne peut être connecté qu'à la masse.
●Fonctions riches :
Affichage de l'interface activé/désactivé, curseur activé/désactivé, clignotement du curseur activé/désactivé
Direction de déplacement de l'affichage et du curseur, etc.
Fonction de réinitialisation automatique à la mise sous tension
