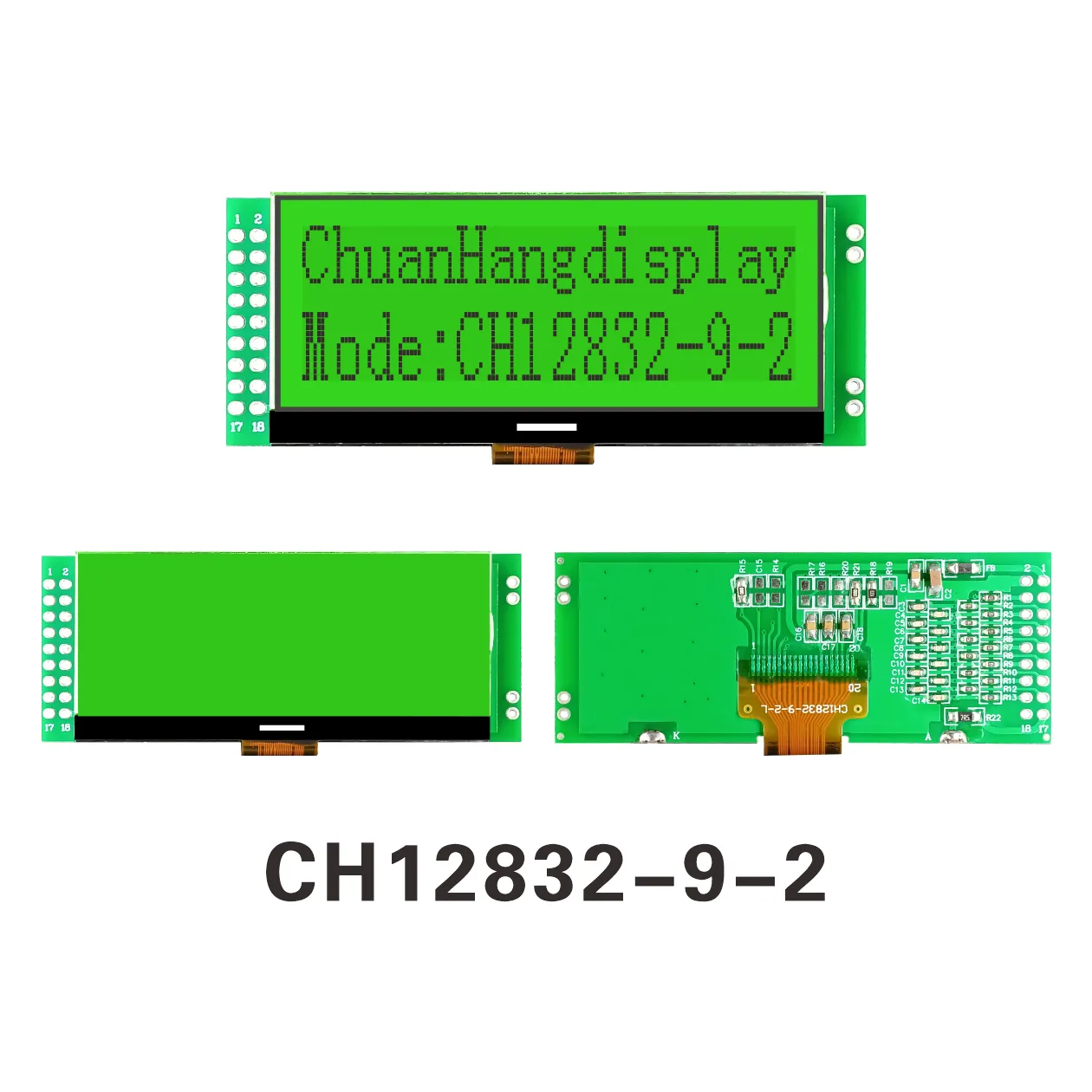

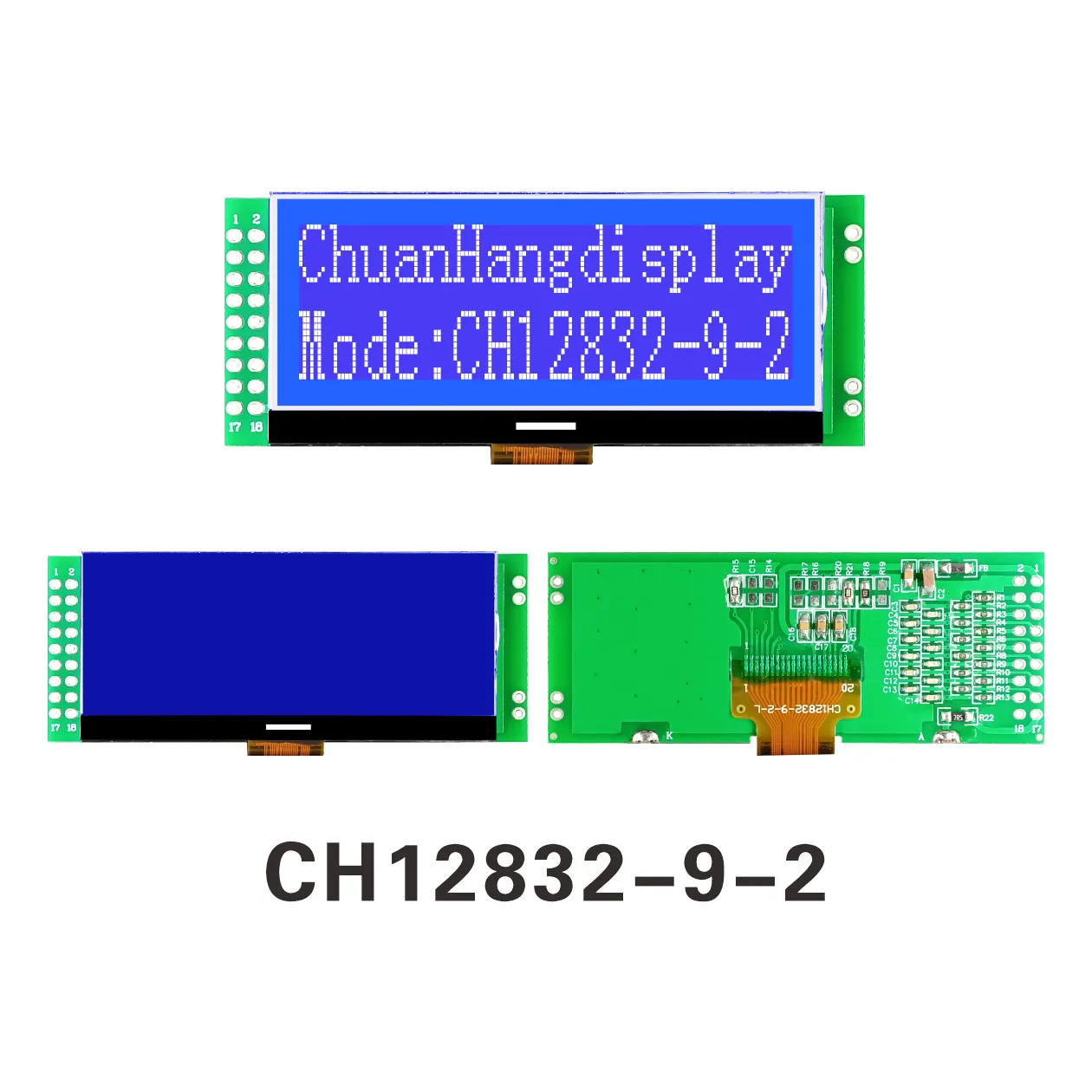

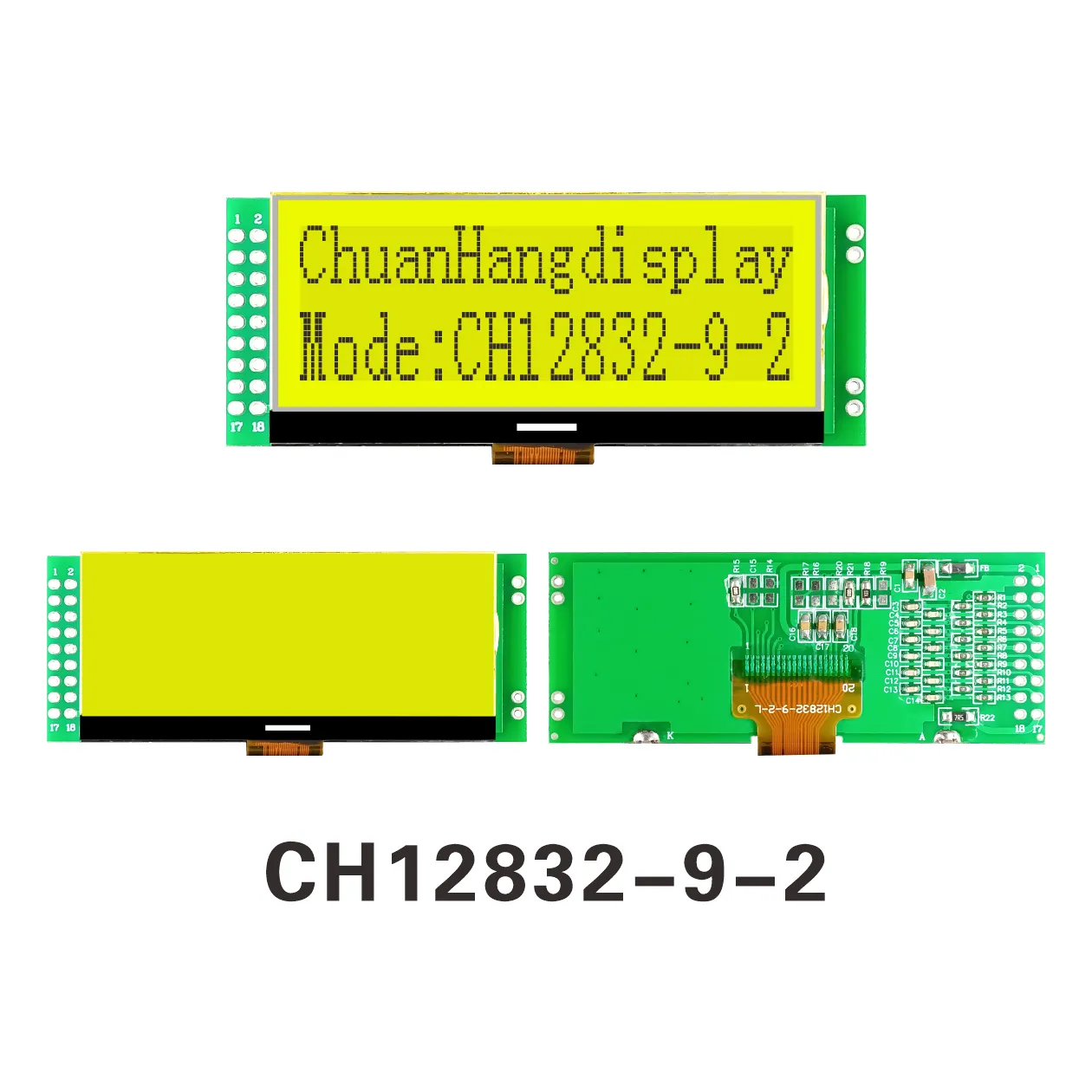

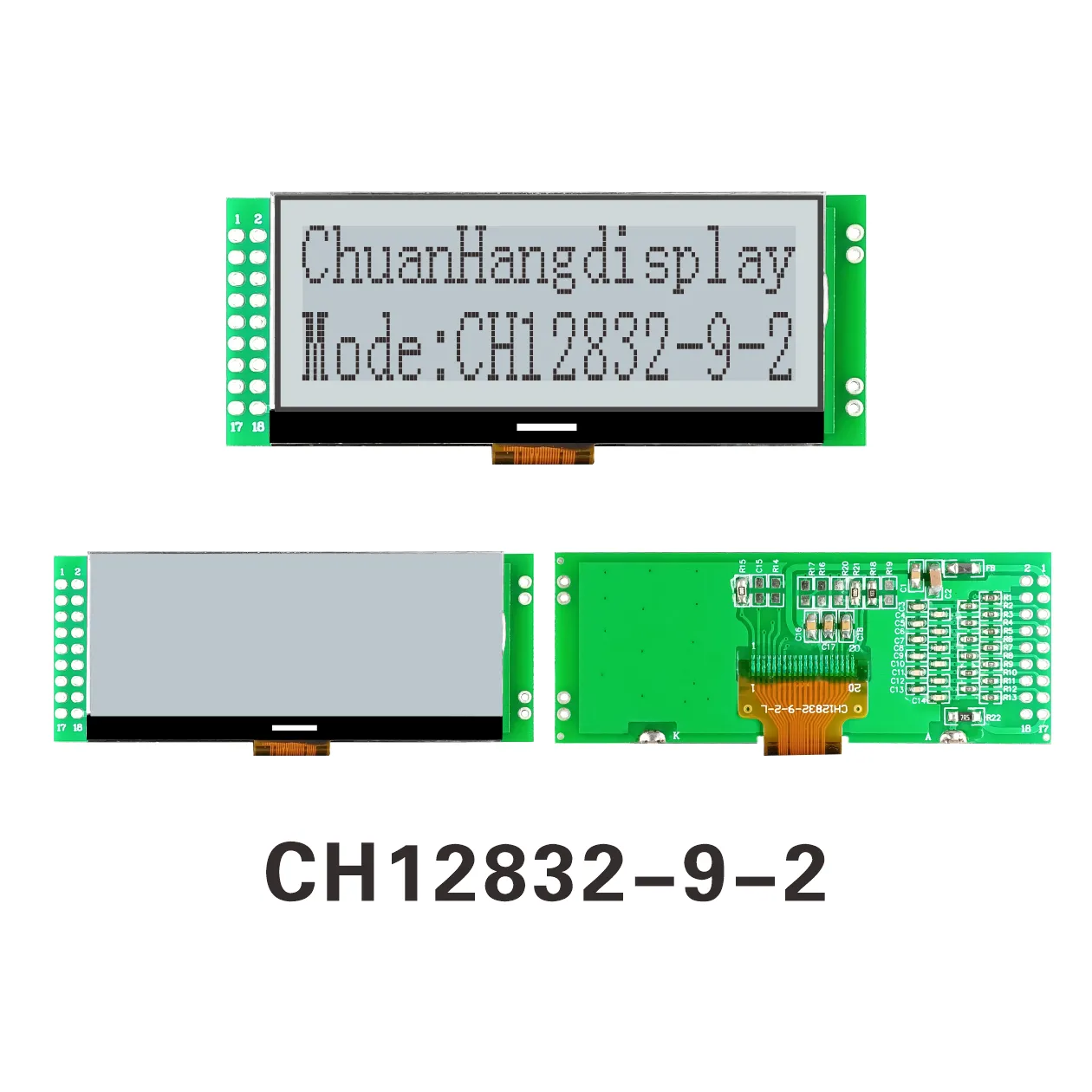

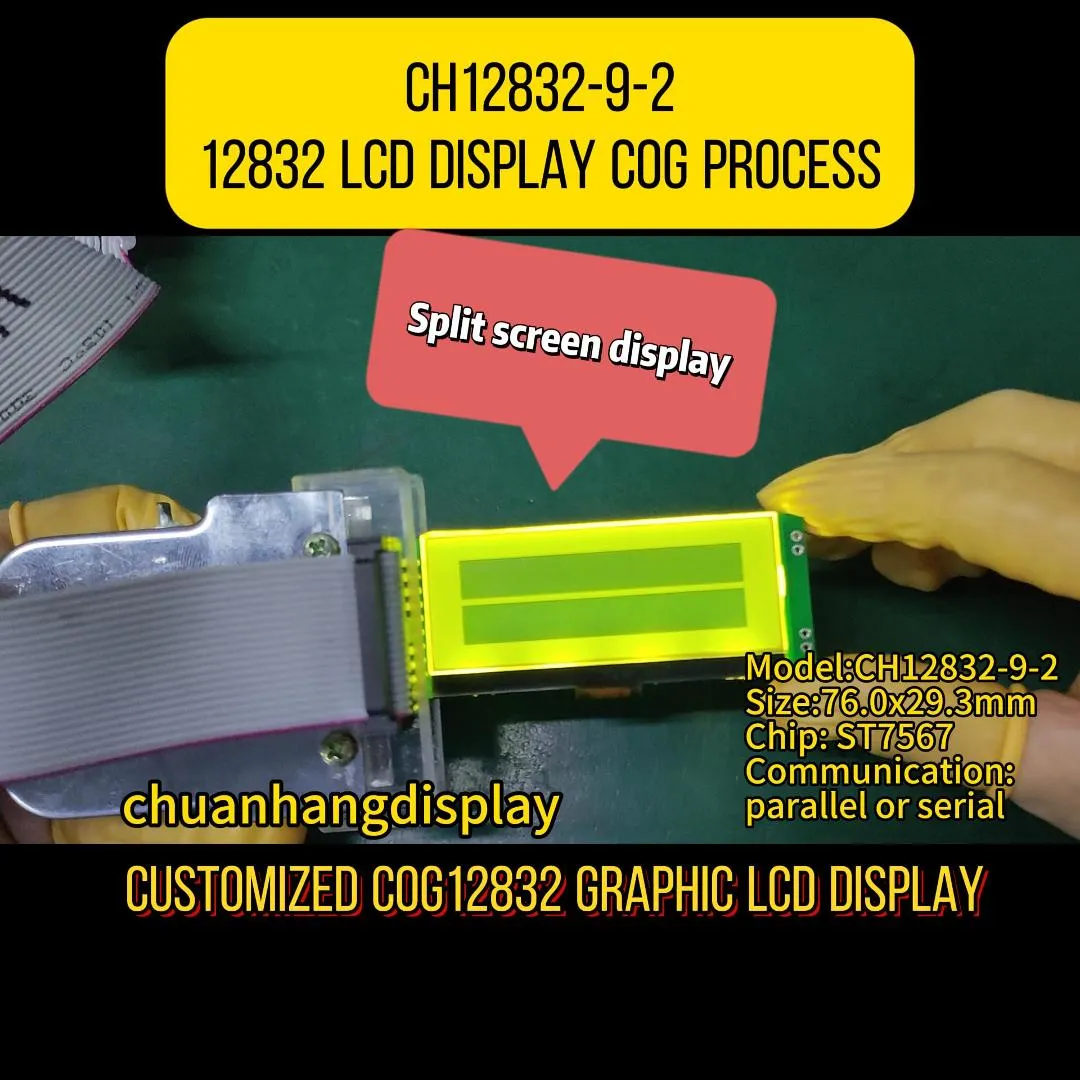

Module d'affichage LCD graphique CH12832-9-2 (COG+PCB)
Description du produit

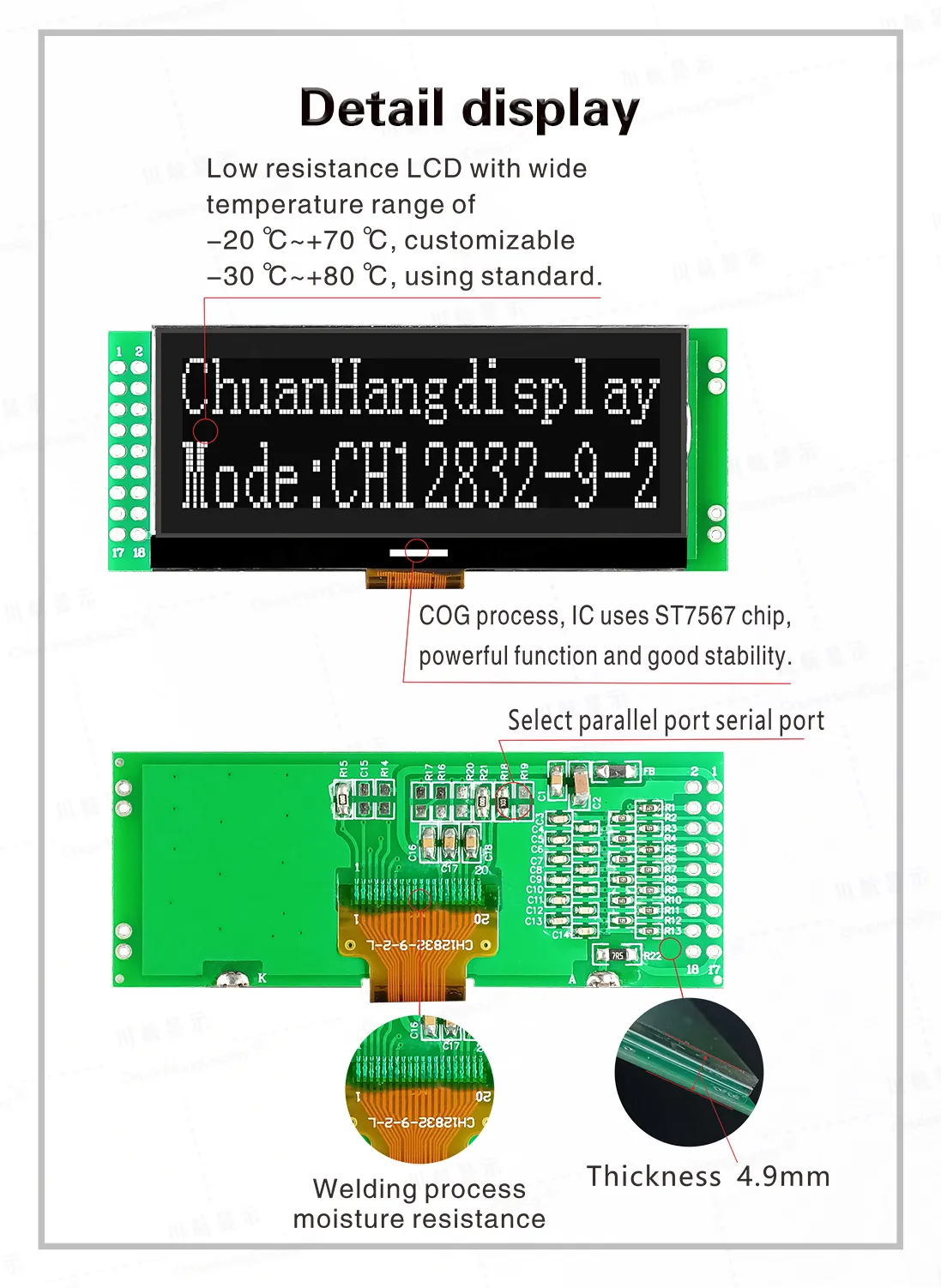

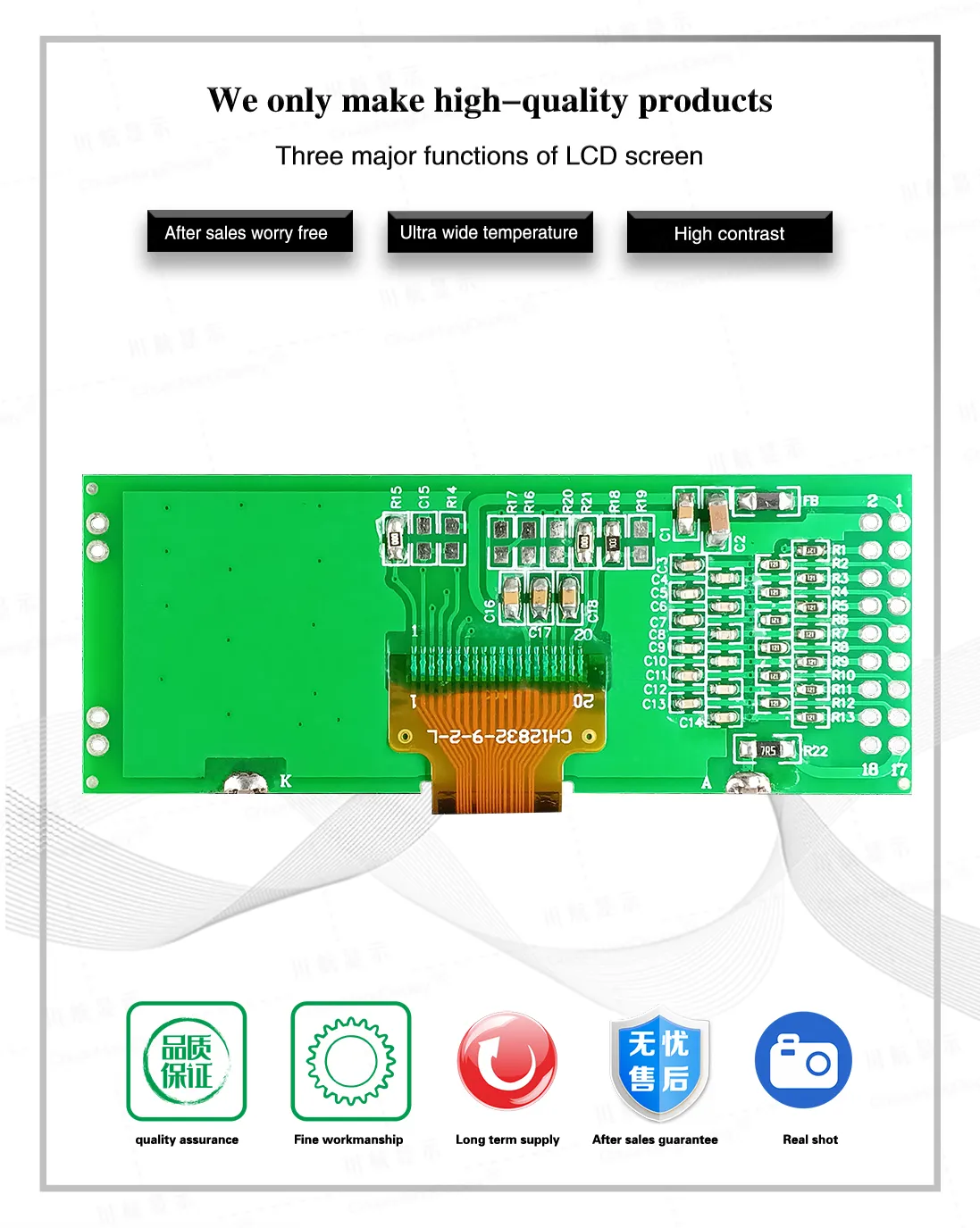

1.1 Processus COG, structure de broche double rangée de carte PCB, processus de soudage FPC, produit avec rétroéclairage, épaisseur fine, structure stable
1.21C utilise st7567, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile lui-même la bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation uniquement 3,3V, courant sans rétroéclairage inférieur à 2mA, courant de rétroéclairage inférieur à 100mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN17, PIN18.

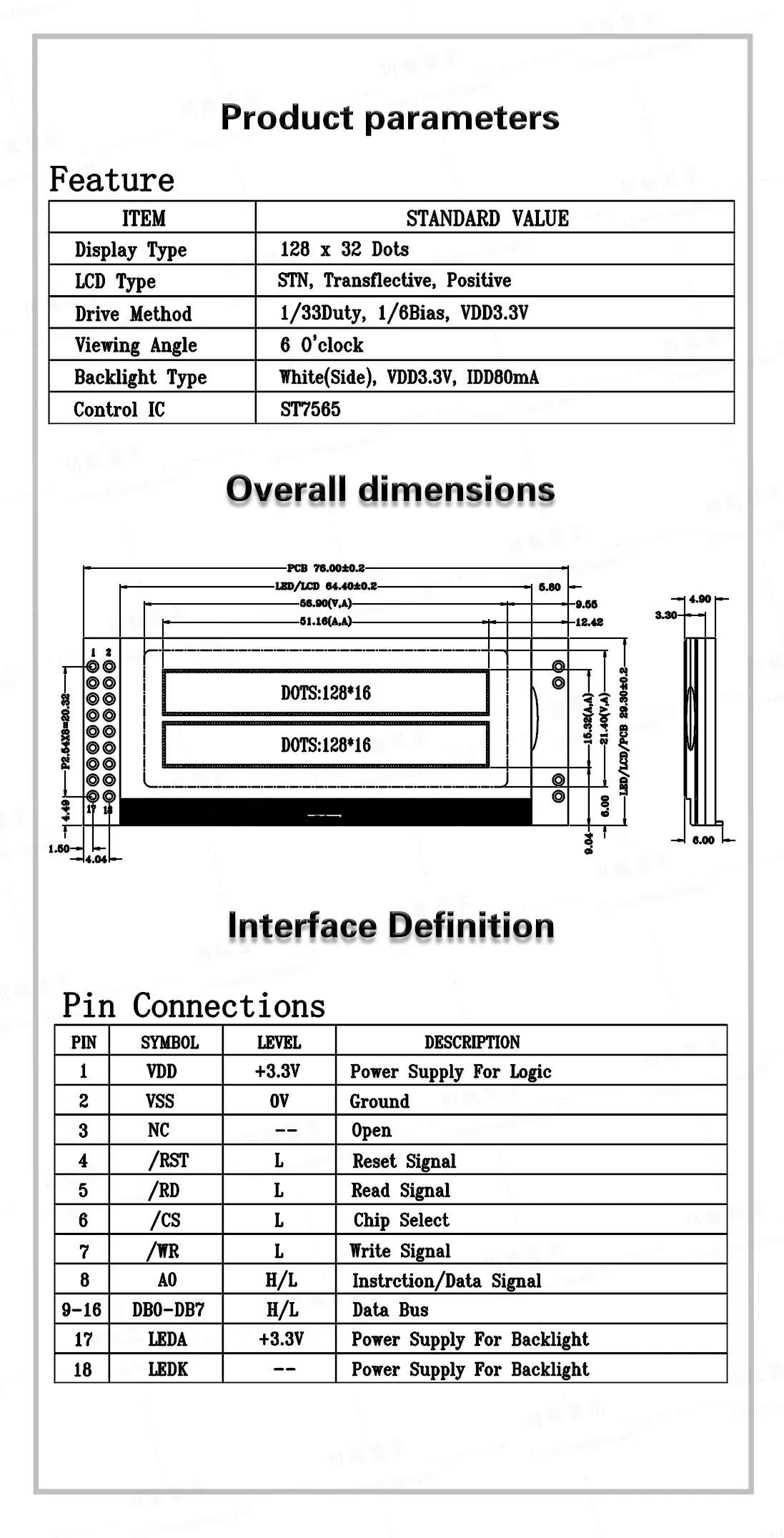

1.5 Caractéristiques du produit :
● La RAM de données d'affichage intégrée est de 8192 bits.
● Forte anti-interférence.
● Le contraste est ajusté par logiciel,
● Un écran affiche 8 caractères x 2 lignes (matrice de points 16x16)
Image unique ≦ matrice de points 128x32.
● Interface SPI à 4 fils ou port parallèle 8 bits timing 6800 ou timing 8080 en option :
● Fonctions riches :
Interface d'affichage marche/arrêt, affichage positif/négatif, lecture/modification/écriture
1.21C utilise st7567, il n'y a pas de bibliothèque de polices dans la puce, et le programmeur compile lui-même la bibliothèque de polices.
1.3 Faible consommation d'énergie, mode d'alimentation uniquement 3,3V, courant sans rétroéclairage inférieur à 2mA, courant de rétroéclairage inférieur à 100mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN17, PIN18.
1.5 Caractéristiques du produit :
● La RAM de données d'affichage intégrée est de 8192 bits.
● Forte anti-interférence.
● Le contraste est ajusté par logiciel,
● Un écran affiche 8 caractères x 2 lignes (matrice de points 16x16)
Image unique ≦ matrice de points 128x32.
● Interface SPI à 4 fils ou port parallèle 8 bits timing 6800 ou timing 8080 en option :
● Fonctions riches :
Interface d'affichage marche/arrêt, affichage positif/négatif, lecture/modification/écriture
