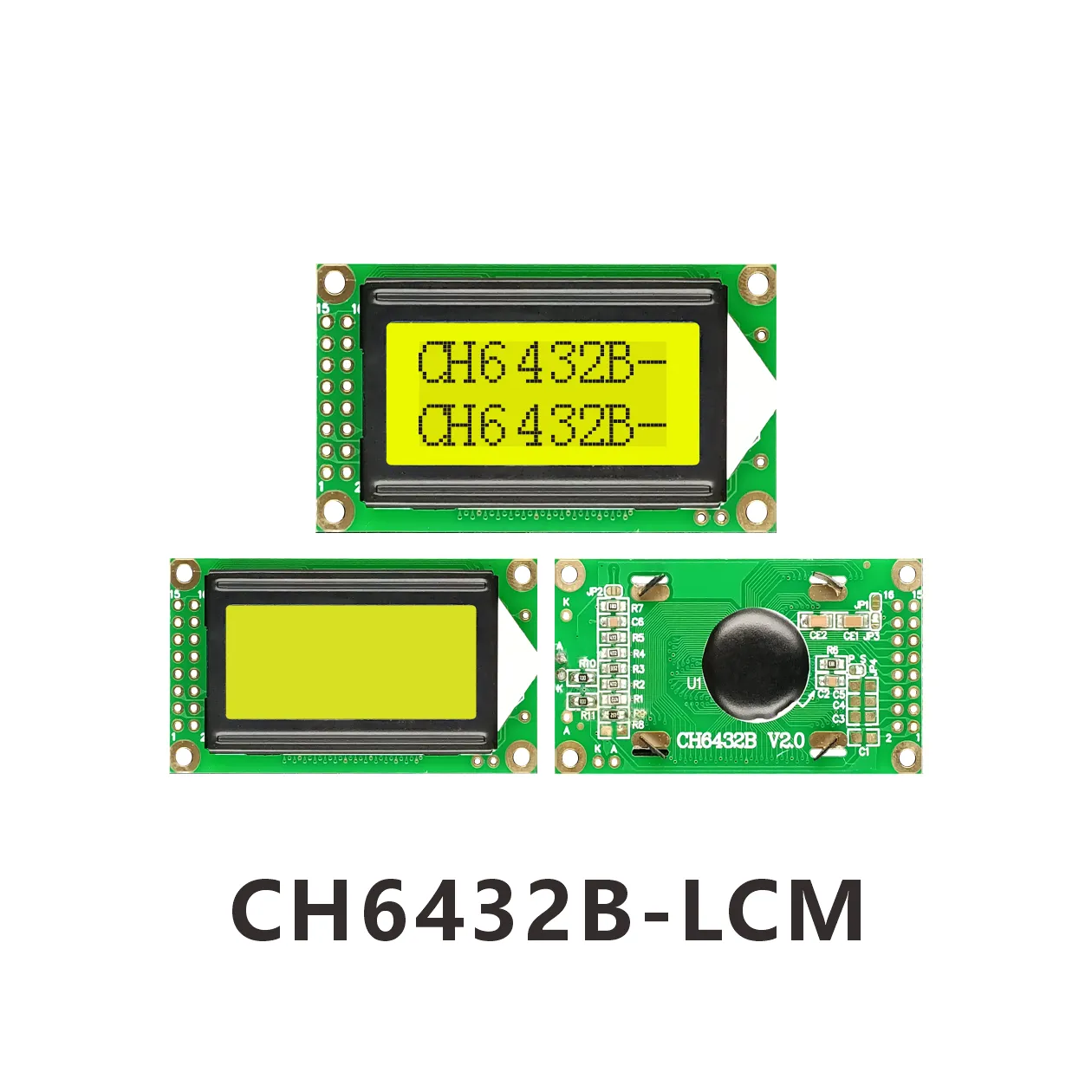

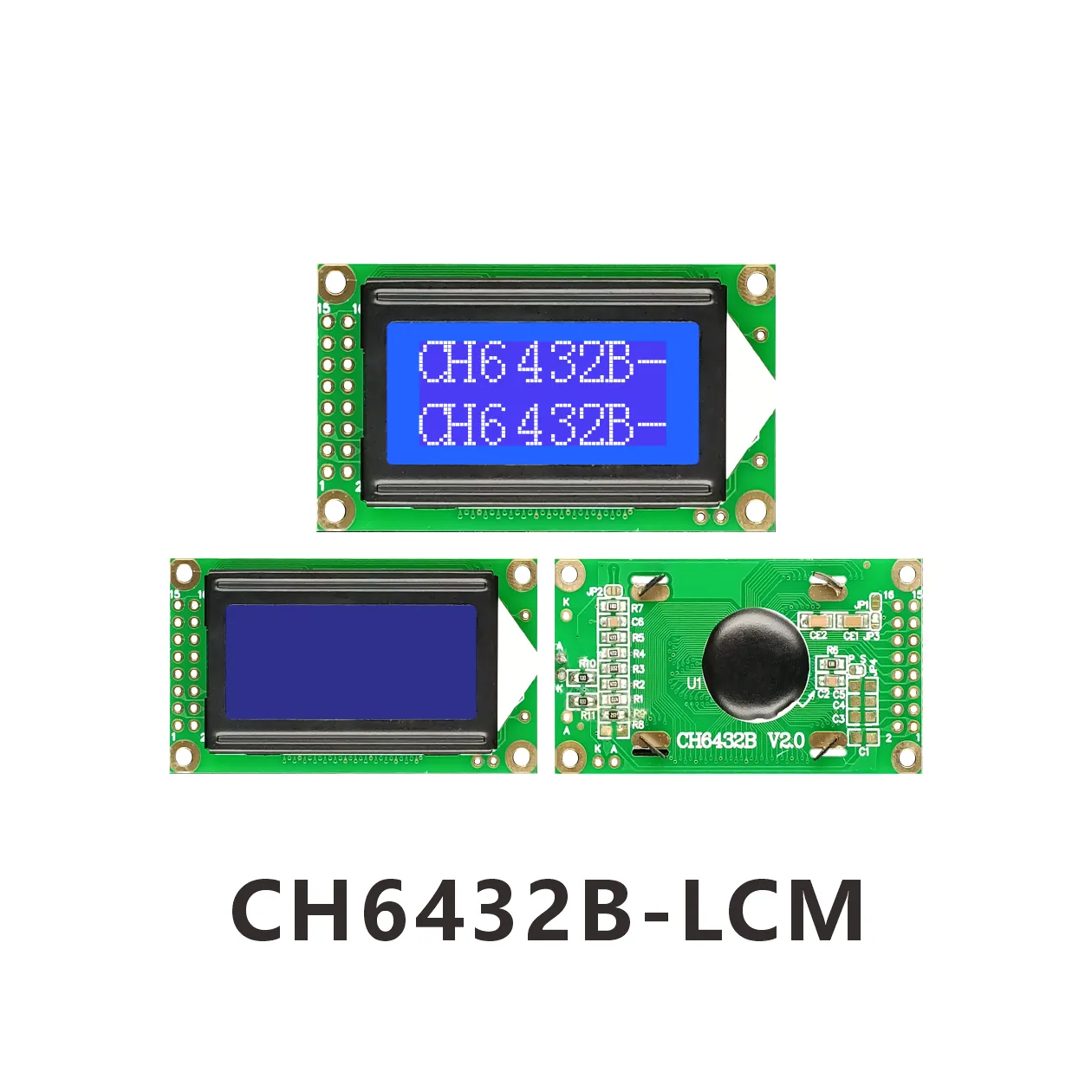

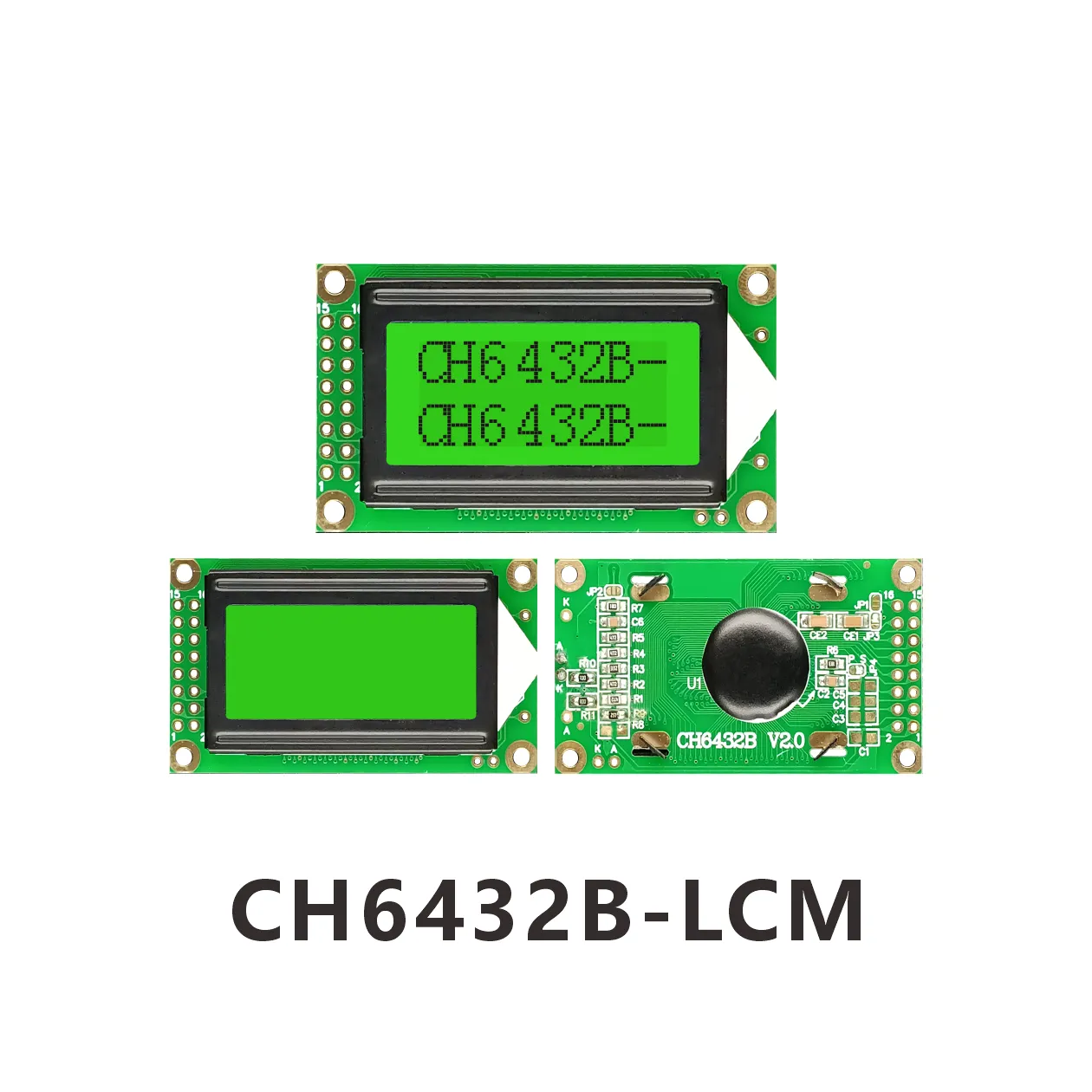

CH6432B avec prise en charge AIP31066 Interface I2C
Description du produit

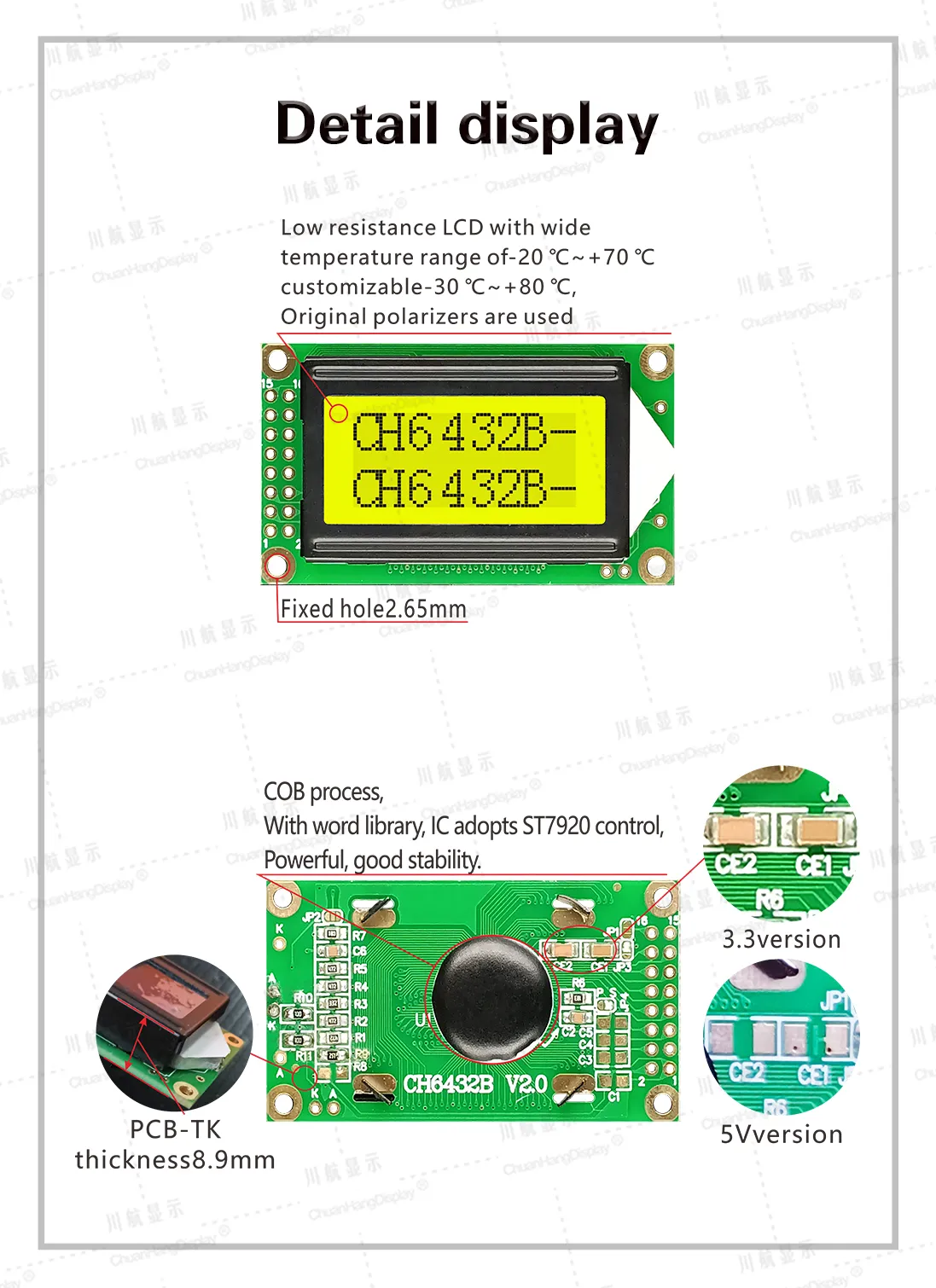

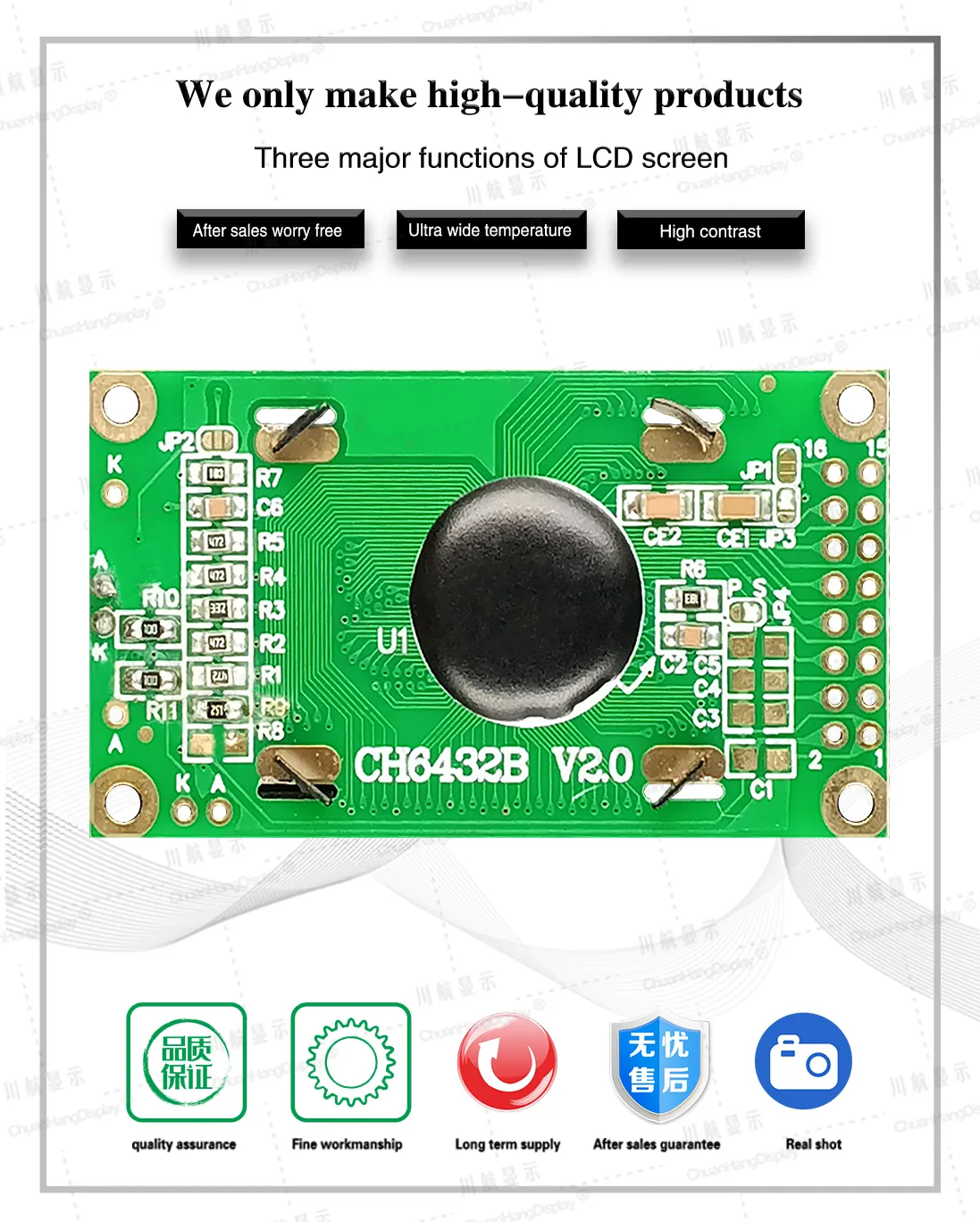

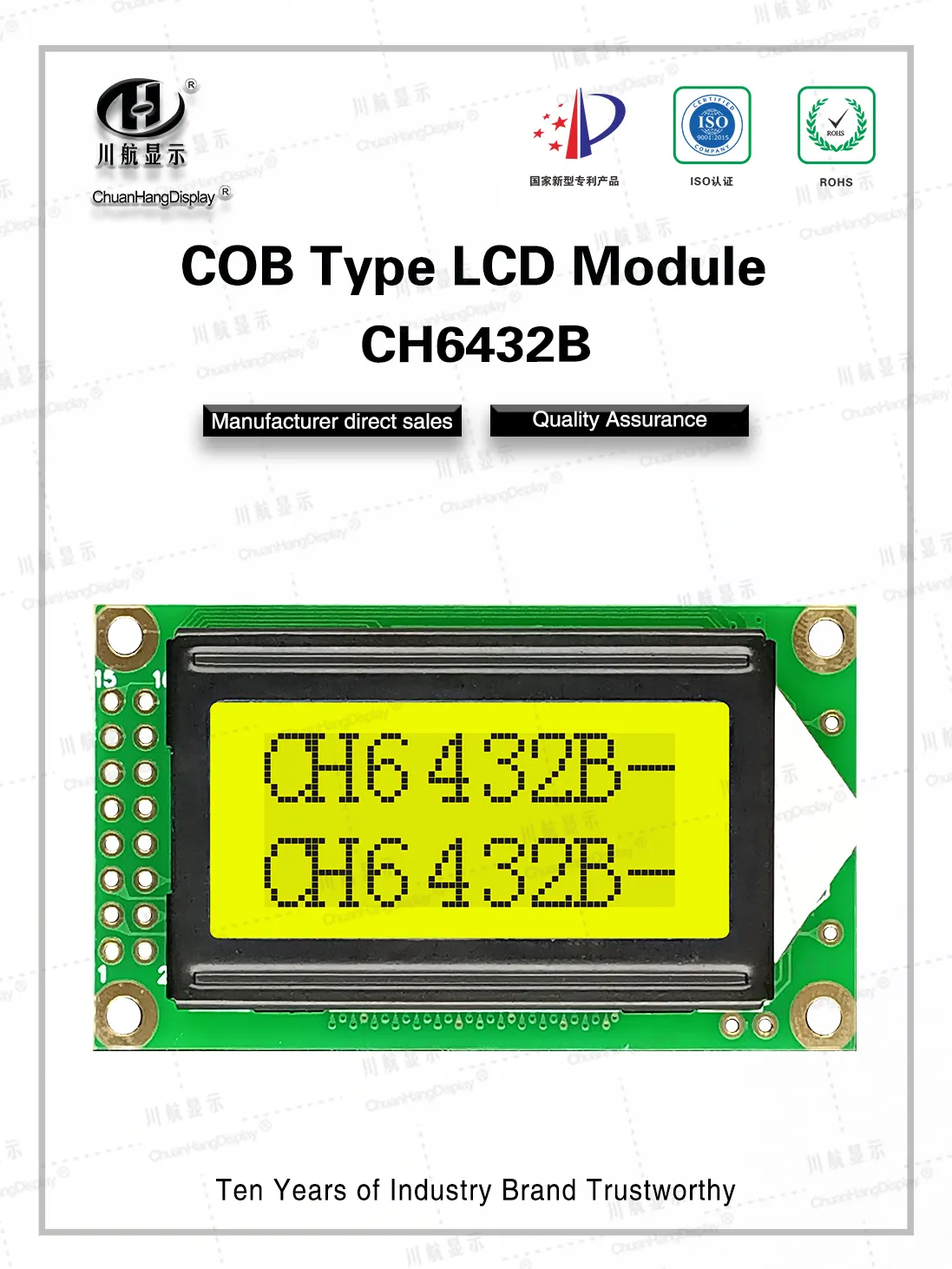

1.1 Processus COB, produit avec rétroéclairage, connexion par ruban conducteur, structure stable.

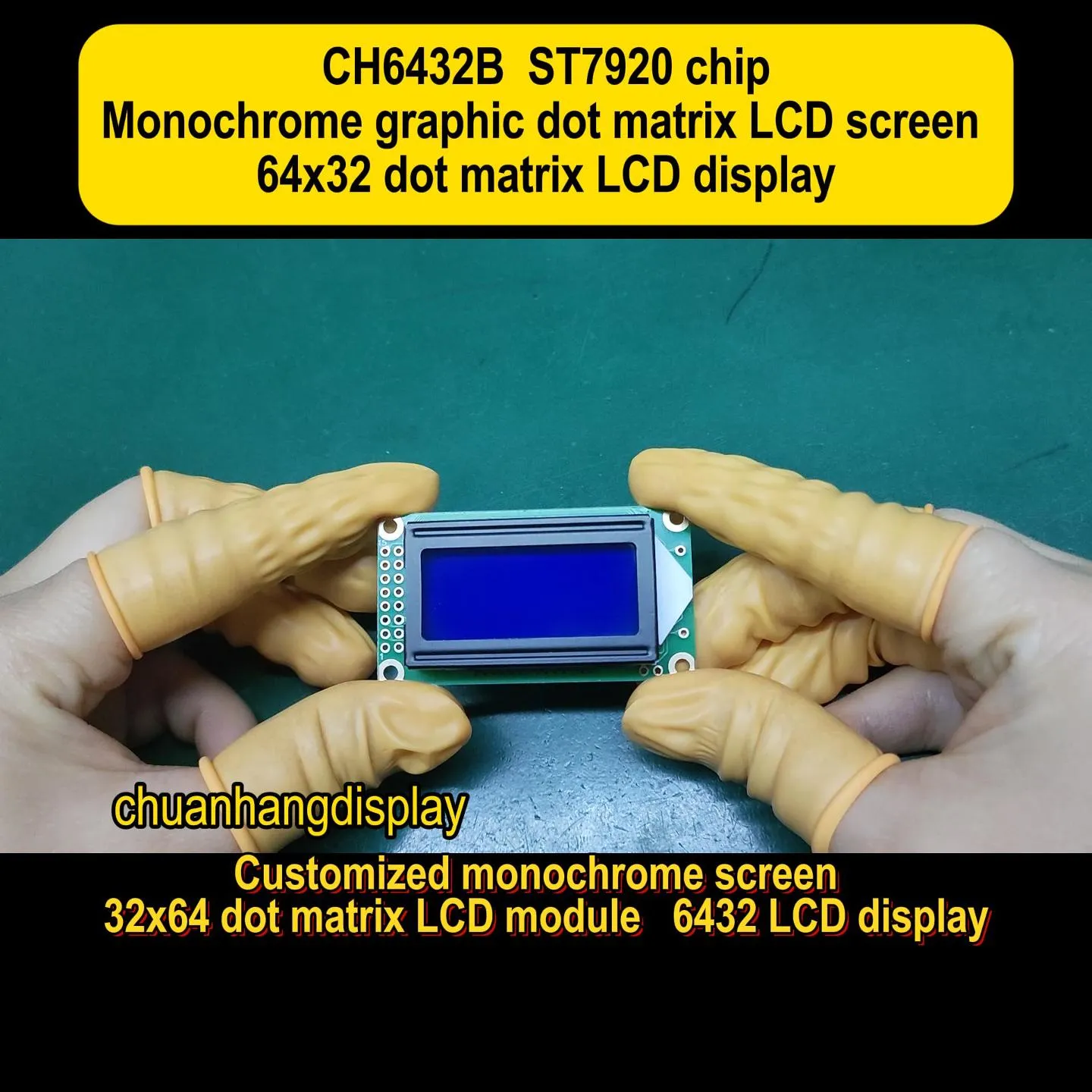

1.2 IC utilise st7920, bibliothèque de caractères chinois simplifiés intégrée ou bibliothèque de caractères chinois traditionnels en deux options.
1.3 Faible consommation d'énergie, il existe deux modes d'alimentation de 5V/3.3V, courant sans rétroéclairage inférieur à 3mA, courant avec rétroéclairage inférieur à 20mA.
1.4 LED peut être pilotée par PIN1, PIN2, PIN15, PIN16 ou A et K.

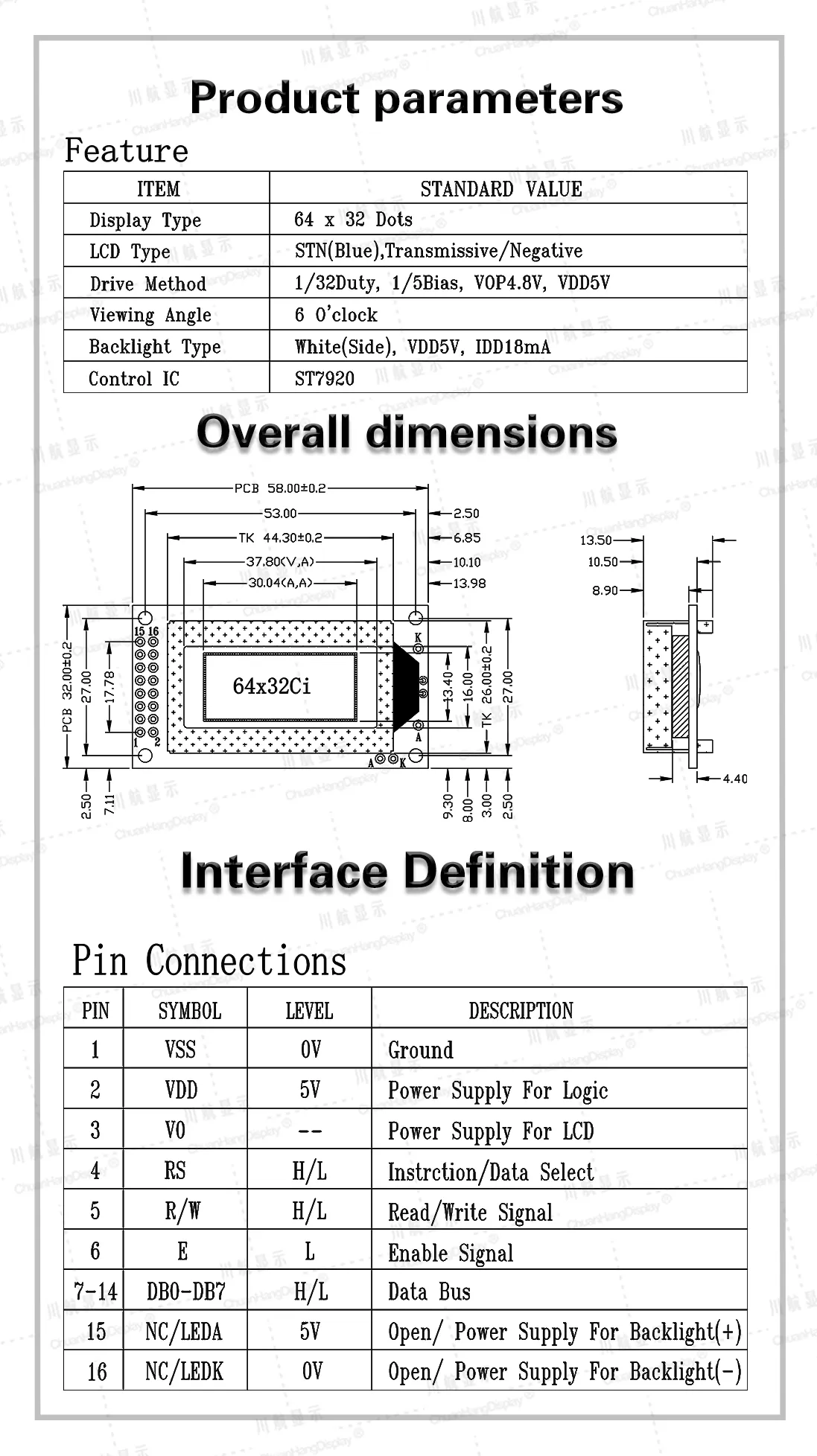

1.5 Caractéristiques du produit :
● Bibliothèque de caractères intégrée ROM (CGROM) : un total de 8192 caractères
Bibliothèque de caractères demi-largeur intégrée ROM (HCGROM) : un total de 126 caractères alphabétiques
RAM de dessin intégrée (GDRAM) : 64x256 bits
● 4 caractères x 2 lignes (matrice de points 16x16).
● Image unique ≦ matrice de points 64x32.
● Interface SPI 3 fils ou interface parallèle 8 bits ou interface parallèle 4 bits en option.
● Fonctions riches :
Affichage de l'interface activé/désactivé, curseur activé/désactivé, clignotement du curseur activé/désactivé,
direction de déplacement de l'affichage et du curseur, etc.
● Fonction de réinitialisation automatique à la mise sous tension
