En el sofisticado campo de la visualización industrial, el graphic lcd representa una evolución significativa sobre las pantallas tradicionales basadas en segmentos o caracteres. Mientras que los módulos de caracteres están restringidos a bloques alfanuméricos predefinidos, una pantalla gráfica de matriz de puntos monocromática proporciona a los ingenieros un control total sobre cada píxel individual. Esta capacidad de direccionamiento a nivel de píxel es lo que permite la representación de formas de onda complejas, íconos intrincados y soporte multilingüe en entornos de alta precisión que van desde diagnósticos médicos hasta instrumentación aeroespacial.
Para los oficiales de adquisiciones técnicas y los ingenieros de diseño, seleccionar la pantalla adecuada no se trata simplemente del tamaño de la pantalla; requiere una comprensión profunda de la química de los cristales líquidos, la lógica del controlador y la integración mecánica. Chuanhang Display se ha establecido como un líder en este sector, proporcionando la experiencia técnica necesaria para navegar por estas especificaciones complejas.
Un graphic lcd se define por su resolución, como 128x64, 240x128 o 320x240. A diferencia de los TFT de matriz activa, la mayoría de las pantallas gráficas monocromáticas utilizan direccionamiento de matriz pasiva. Esta arquitectura se basa en una cuadrícula de filas y columnas, donde la intersección de una fila y una columna específicas define un píxel.
El rendimiento de una pantalla de matriz pasiva está dictado en gran medida por su ciclo de trabajo (la fracción de tiempo que una fila está energizada) y el voltaje de polarización (los niveles de voltaje utilizados para prevenir el "ghosting" o la interferencia entre píxeles). A medida que aumenta la resolución, el ciclo de trabajo se vuelve más corto (por ejemplo, 1/128 de ciclo), lo que naturalmente reduce la relación de contraste. Los ingenieros deben contrarrestar esto eligiendo fluidos de cristal líquido de alto rendimiento y optimizando el VOP (voltaje de operación) para asegurar una distinción clara entre los estados "encendido" y "apagado".
En entornos industriales, la frecuencia de cuadro debe calibrarse cuidadosamente. Si la frecuencia es demasiado baja, el ojo humano percibe parpadeo; si es demasiado alta, las moléculas de cristal líquido pueden no tener suficiente tiempo para reaccionar, lo que lleva a imágenes borrosas o "ghosting". Un módulo graphic lcd profesional típicamente operará a una tasa de cuadros entre 60Hz y 80Hz, equilibrando el consumo de energía con la claridad visual.
La elección del material de cristal líquido es el factor principal en la determinación del rendimiento óptico y la resistencia ambiental de la pantalla.
Super-Twisted Nematic (STN): Este es el estándar de la industria para la mayoría de las aplicaciones industriales. Al torcer las moléculas de cristal líquido de 180 a 270 grados, el STN ofrece un contraste y ángulos de visión significativamente mejores que la tecnología TN básica. Está disponible en modos amarillo-verde, azul y gris. Film-Compensated STN (FSTN): Para resolver el tinte de color inherente del STN, se añade una película de compensación óptica. Esto resulta en una pantalla de alto contraste en negro sobre blanco o blanco sobre negro. El FSTN es la opción preferida para dispositivos médicos donde la precisión de los datos es obligatoria. Double STN (DSTN): Al usar dos capas de vidrio STN, el DSTN elimina los cambios de color en un amplio rango de temperatura. Aunque es más caro y pesado, sigue siendo una opción robusta para instrumentación especializada al aire libre. Vertical Alignment (VA/BTN): Para aplicaciones que requieren un fondo "negro verdadero" y relaciones de contraste ultra-altas (que superan 1000:1), la tecnología VA proporciona una estética premium que rivaliza con OLED mientras mantiene la longevidad y el perfil de costo de un LCD tradicional.
La integración de un lcd gráfico en un sistema anfitrión es gestionada por el controlador LCD y los ICs de driver. Comprender estos protocolos es vital para el desarrollo de software y el diseño de hardware.
La mayoría de los módulos 128x64 utilizan la serie ST7565 o UC1601, que son conocidos por su bajo consumo de energía y circuitos de suministro de energía integrados. Las pantallas más grandes, como los módulos 240x128, a menudo emplean los controladores RA8835 o T6963C. Estos chips manejan la compleja tarea de refrescar la matriz, permitiendo que el microcontrolador (MCU) anfitrión simplemente envíe datos de píxeles a través de conjuntos de comandos.
Interfaz Paralela (8080/6800): Este es el método tradicional, que ofrece el mayor rendimiento de datos. Sin embargo, requiere de 8 a 13 pines GPIO, lo que puede ser una limitación para MCUs más pequeños. Interfaz Serial (SPI/I2C): Los diseños industriales modernos favorecen cada vez más el SPI de 3 hilos o 4 hilos. Esto reduce significativamente la cantidad de pines, aunque limita la velocidad de refresco para animaciones grandes. Sin embargo, para la visualización de datos estáticos, el SPI es más que suficiente.
La huella física de la pantalla está determinada por la tecnología de unión utilizada para adjuntar el IC de driver al vidrio o al PCB.

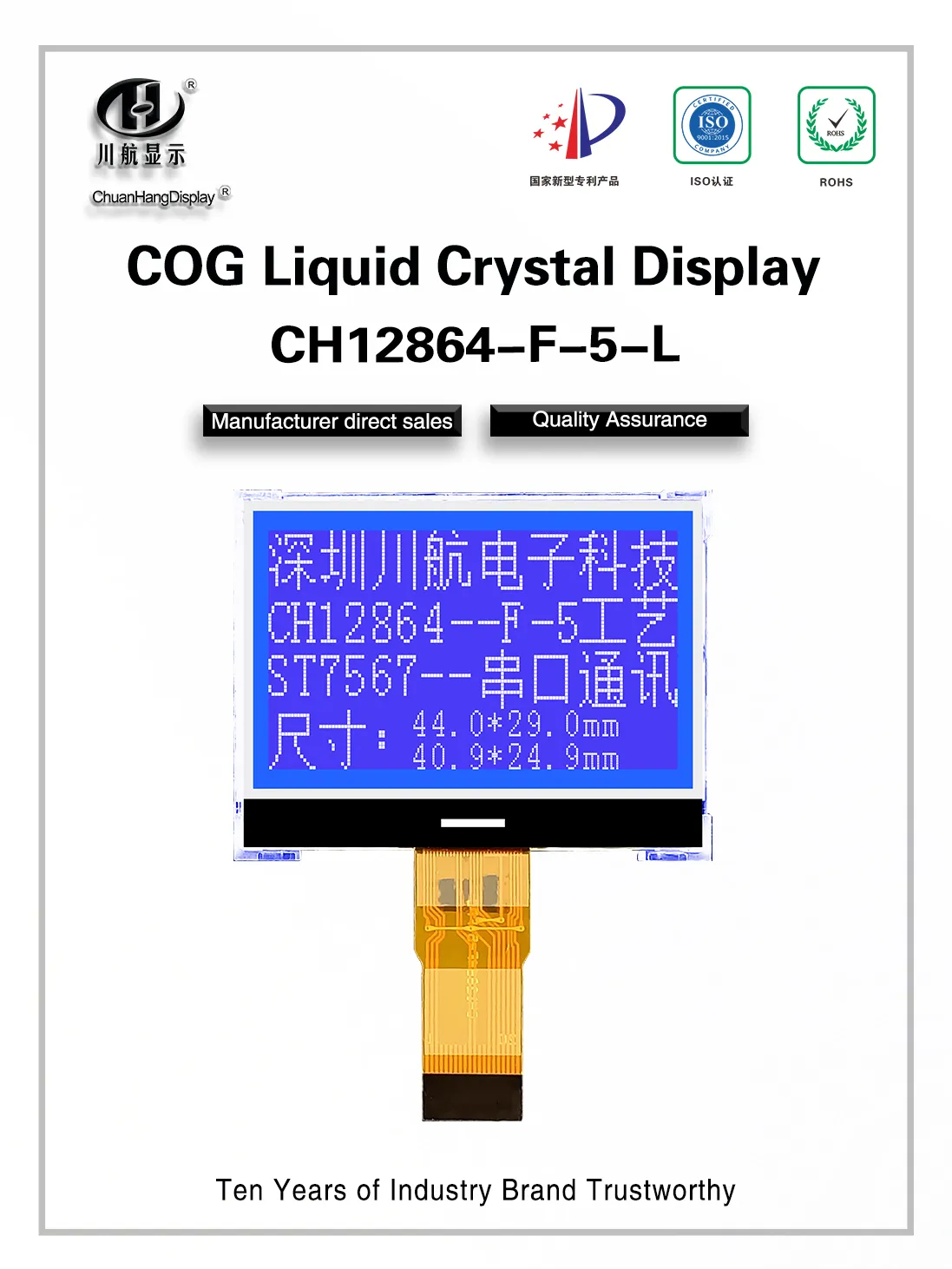

Chip-on-Board (COB): El IC de driver está montado en un PCB que luego se conecta al vidrio LCD a través de un conector elastomérico (zebra). Las pantallas COB son físicamente robustas y fáciles de montar usando tornillos, lo que las hace ideales para maquinaria industrial pesada. Chip-on-Glass (COG): El IC de driver está unido directamente al sustrato de vidrio. Esto reduce significativamente el grosor y el peso del módulo. Dado que el COG elimina la necesidad de un PCB secundario para el IC, a menudo es más rentable en producción de alto volumen. Chuanhang Display proporciona configuraciones tanto COB como COG, permitiendo a los OEM optimizar para durabilidad mecánica o elegancia.
Al adquirir un lcd gráfico para proyectos B2B internacionales, se deben considerar varios factores ambientales para prevenir fallos en el campo.
El polarizador es la capa más externa del LCD y es susceptible a la humedad y la degradación por UV. Para aplicaciones al aire libre, se necesita un polarizador transflectivo estabilizado por UV. Esto permite que la pantalla sea legible a la luz solar directa (modo reflectante) mientras se utiliza una retroiluminación en condiciones de poca luz (modo transmisivo).
Los fluidos de cristal líquido estándar se vuelven demasiado viscosos a bajas temperaturas, lo que resulta en tiempos de respuesta extremadamente lentos. Para aplicaciones en climas fríos, se requieren fluidos de "Amplio Rango de Temperatura". Estos están diseñados para operar de -30°C a +80°C. En casos extremos, se integran calentadores internos en el conjunto de vidrio para asegurar que la pantalla siga siendo funcional en condiciones árticas o de gran altitud.
Los entornos industriales a menudo están llenos de ruido electromagnético. Un lcd gráfico mal blindado puede sufrir corrupción de datos o "pantallas blancas" debido a ESD. Los módulos profesionales incorporan marcos de conexión a tierra y blindaje en el FPC (Circuito Impreso Flexible) para mitigar estos riesgos.
En el sector B2B, el precio unitario más bajo rara vez es el mejor valor. El costo total de propiedad incluye el soporte de ingeniería, la estabilidad de la cadena de suministro y el cumplimiento de la garantía.
NRE y herramientas: Al solicitar un tamaño o resolución personalizados, espere tarifas de Ingeniería No Recurrente. Estas cubren el costo de fotomáscaras y dispositivos de prueba. Un proveedor de buena reputación proporcionará un dibujo contrapropuesto para aprobación antes de que comience cualquier herramienta. Disponibilidad a largo plazo: Los productos industriales a menudo tienen un ciclo de vida de 7 a 10 años. Es importante confirmar que el IC del controlador y el fluido de cristal líquido tengan una hoja de ruta estable. Chuanhang Display asegura la longevidad de los componentes manteniendo reservas estratégicas y proporcionando reemplazos directos si un IC específico llega al final de su vida útil (EOL). Documentación de calidad: Para los sectores médico y automotriz, la documentación como REACH, RoHS y certificaciones ISO 9001 no son opcionales. Estas verifican que los materiales utilizados son seguros y que los procesos de fabricación son consistentes.
A pesar del auge de los TFT a todo color, el lcd gráfico monocromo continúa dominando en sectores donde la eficiencia energética y la legibilidad son las principales preocupaciones. Para un detector de gas portátil que debe funcionar durante semanas con una sola carga, o una estación base de telecomunicaciones remota que opera en calor extremo, la simplicidad y eficiencia del LCD de matriz de puntos son incomparables.
Innovaciones como FSTN con retroiluminación LED de alta luminosidad han cerrado significativamente la brecha en atractivo visual, ofreciendo una estética limpia y profesional que comunica fiabilidad. Al centrarse en los matices técnicos—desde ciclos de trabajo hasta química de polarizadores—los ingenieros pueden implementar una solución de pantalla que mejora la integridad general de su hardware.
El futuro del lcd gráfico radica en una mayor integración, con más controladores que admiten modos de "sueño" de ultra bajo consumo y niveles más altos de integración en el FPC, reduciendo el costo total de los materiales (BOM) para el OEM. Como socio dedicado, Chuanhang Display continúa impulsando estas innovaciones, asegurando que las interfaces industriales sigan siendo claras, duraderas y eficientes.
Q1: ¿Cuál es la diferencia entre un lcd de caracteres y un lcd gráfico?
A1: Un lcd de caracteres está limitado a mostrar texto y números dentro de bloques fijos de 5x8 píxeles. En contraste, un lcd gráfico proporciona una cuadrícula continua de píxeles, permitiendo la visualización de cualquier forma, ícono o fuente. Esto hace que la versión gráfica sea mucho más flexible para las interfaces de usuario modernas que requieren íconos o idiomas localizados.
Q2: ¿Cómo elijo entre una interfaz SPI y una Paralela para mi pantalla?
A2: La decisión depende de las limitaciones de hardware. Si tiene pines limitados en su microcontrolador, SPI (Interfaz de Periféricos Serial) es la mejor opción, ya que solo requiere 3 o 4 pines. Si necesita actualizar la pantalla muy rápidamente con animaciones o datos de alta velocidad, una interfaz Paralela (8 bits) es más rápida pero requiere significativamente más cableado.
Q3: ¿Se puede usar un lcd gráfico a la luz solar directa?
A3: Sí, siempre que elija un polarizador "Transreflectivo" o "Reflectivo". Las pantallas transflectivas son las más versátiles para uso industrial porque utilizan la luz solar ambiental para iluminar la pantalla durante el día y una retroiluminación incorporada para la visibilidad nocturna.
Q4: ¿Qué causa el "ghosting" en una pantalla de matriz de puntos y cómo se puede solucionar?
A4: El ghosting generalmente ocurre debido a un voltaje de polarización incorrecto o un ciclo de trabajo inapropiado para el fluido de cristal líquido. A menudo se puede corregir ajustando el voltaje de contraste (VOP) en su software o seleccionando un fluido FSTN de mayor calidad que tenga una curva de respuesta electro-óptica más pronunciada.
Q5: ¿Cuál es el tiempo de entrega típico para un proyecto de lcd gráfico personalizado?
A5: Para un módulo personalizado, la fase de diseño y dibujo generalmente toma 1 semana. Una vez que se aprueban los dibujos, la producción de muestras toma aproximadamente de 4 a 6 semanas. La producción en masa generalmente sigue en 6 a 8 semanas, dependiendo de la complejidad del vidrio personalizado y la disponibilidad de los ICs de controlador.
Q6: ¿Los displays gráficos monocromáticos están quedando obsoletos?
A6: En absoluto. Si bien las pantallas a color son populares, los displays gráficos monocromáticos ofrecen un consumo de energía mucho más bajo, una mayor legibilidad a la luz solar y costos significativamente más bajos. Para aplicaciones industriales, médicas y marinas donde la fiabilidad es más importante que el "diseño atractivo", siguen siendo la opción preferida.
