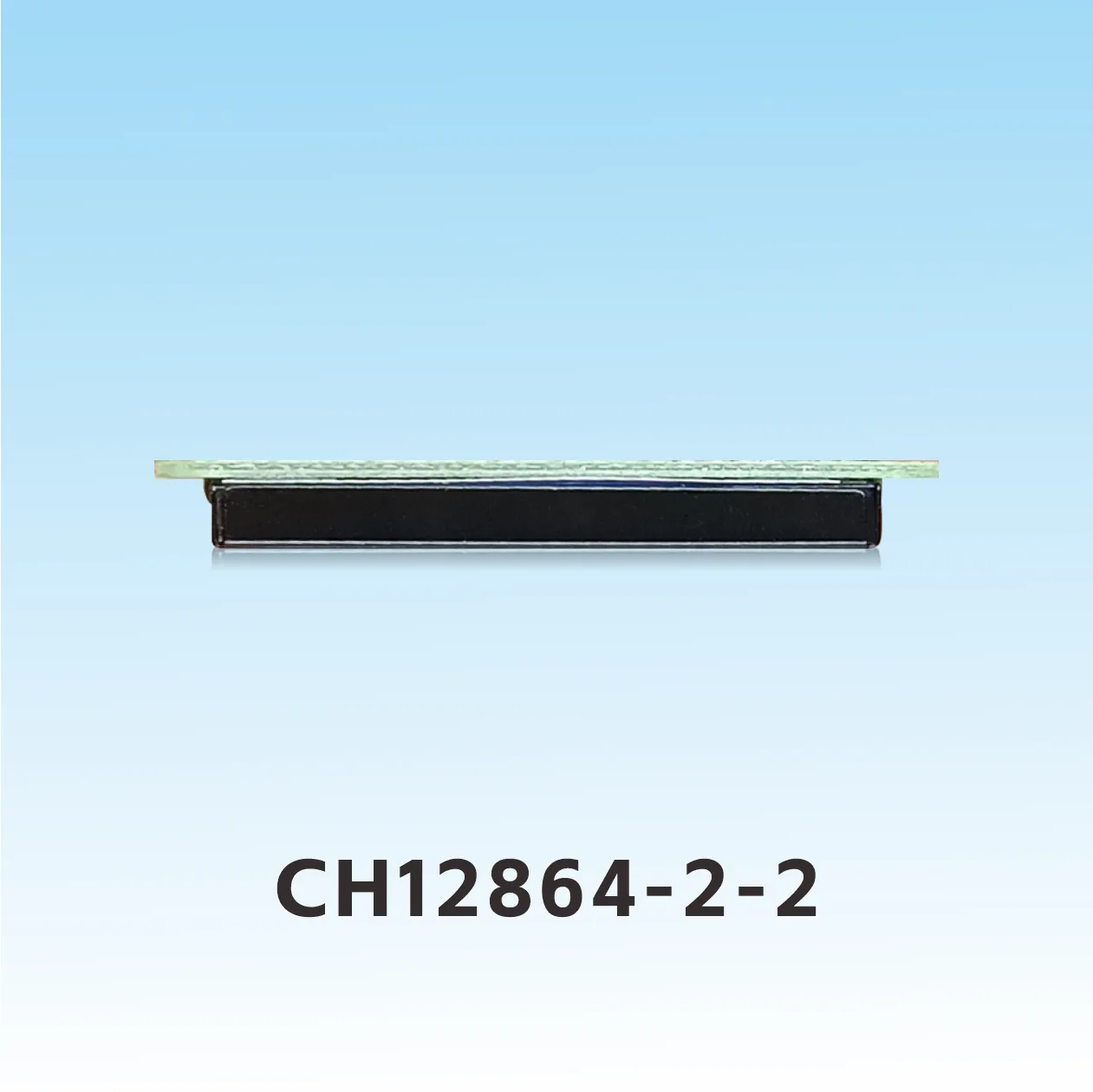

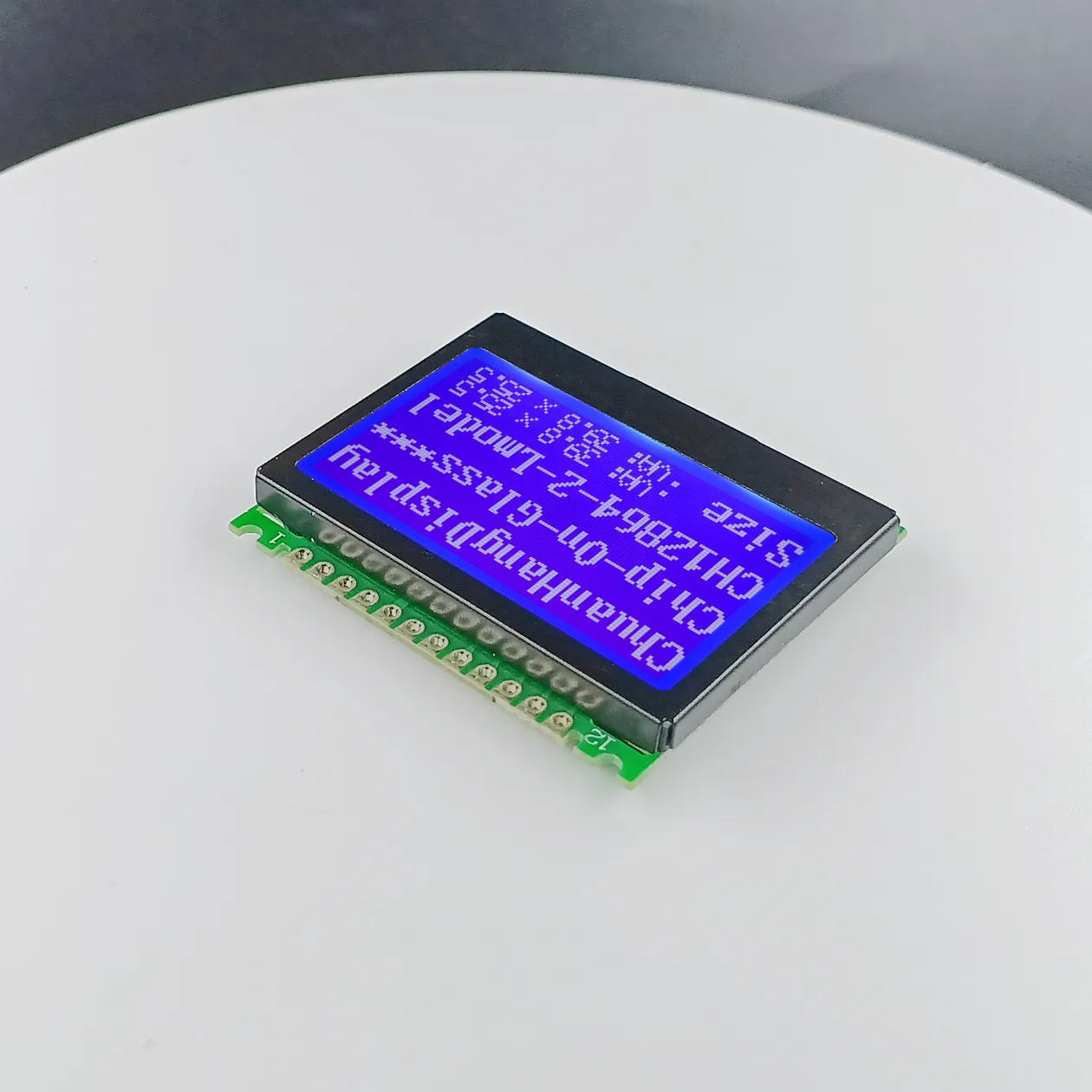

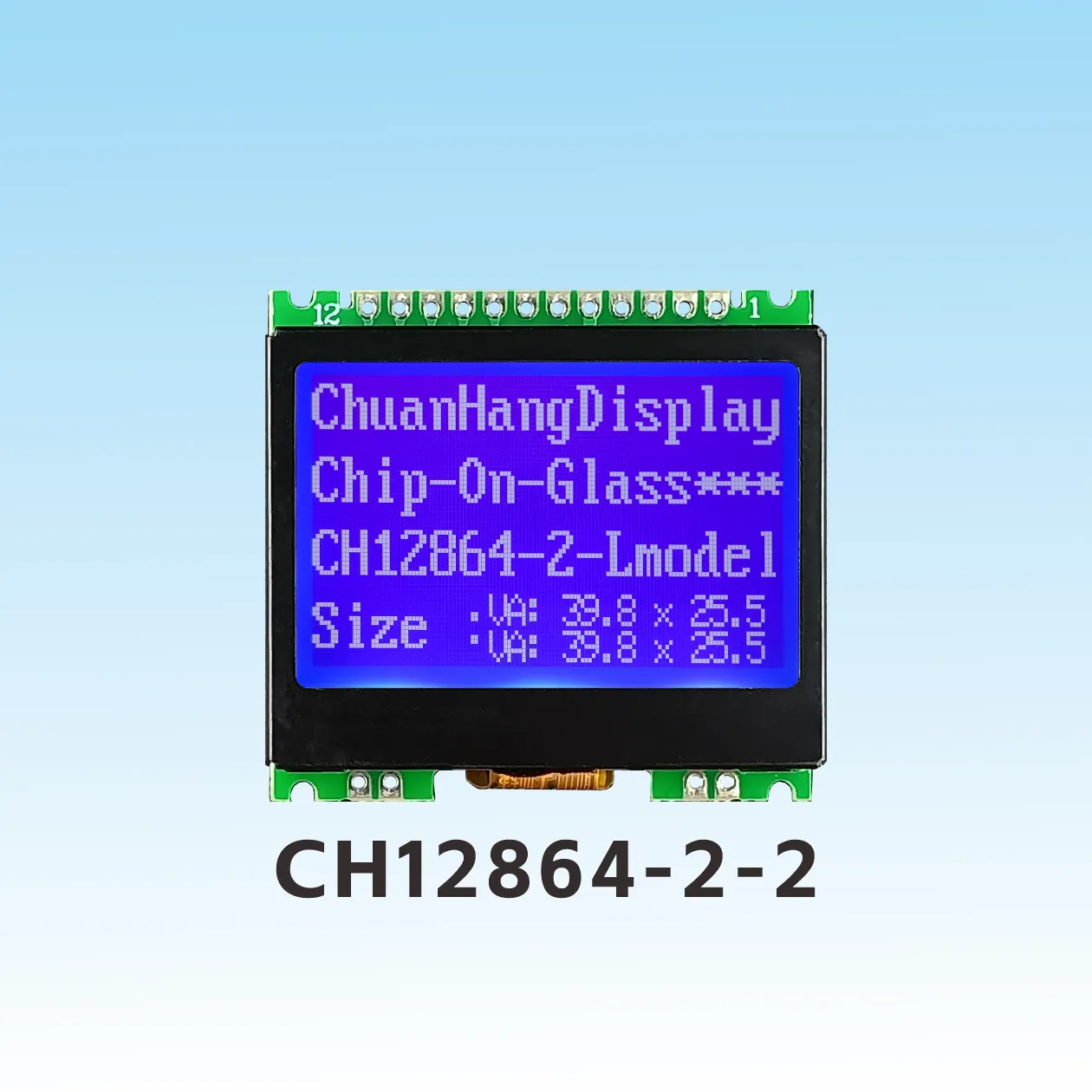

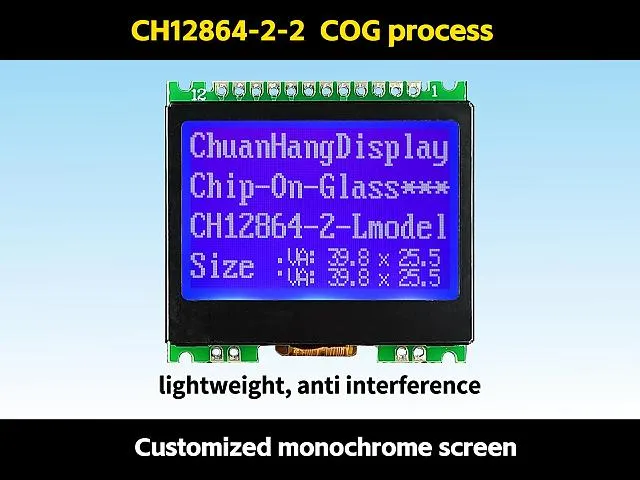

CH12864-2-2 LCD COG 12864

Descripción del Producto

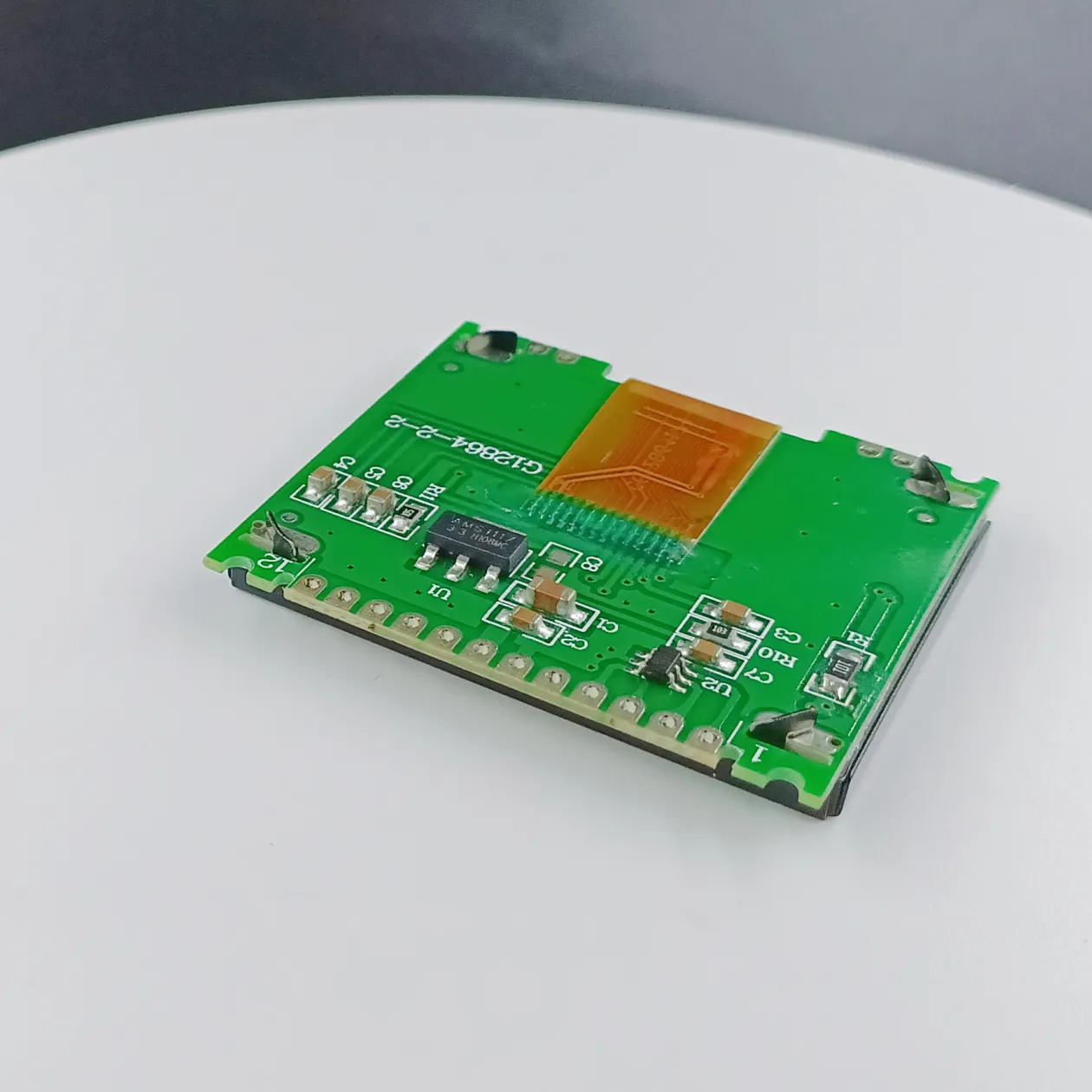

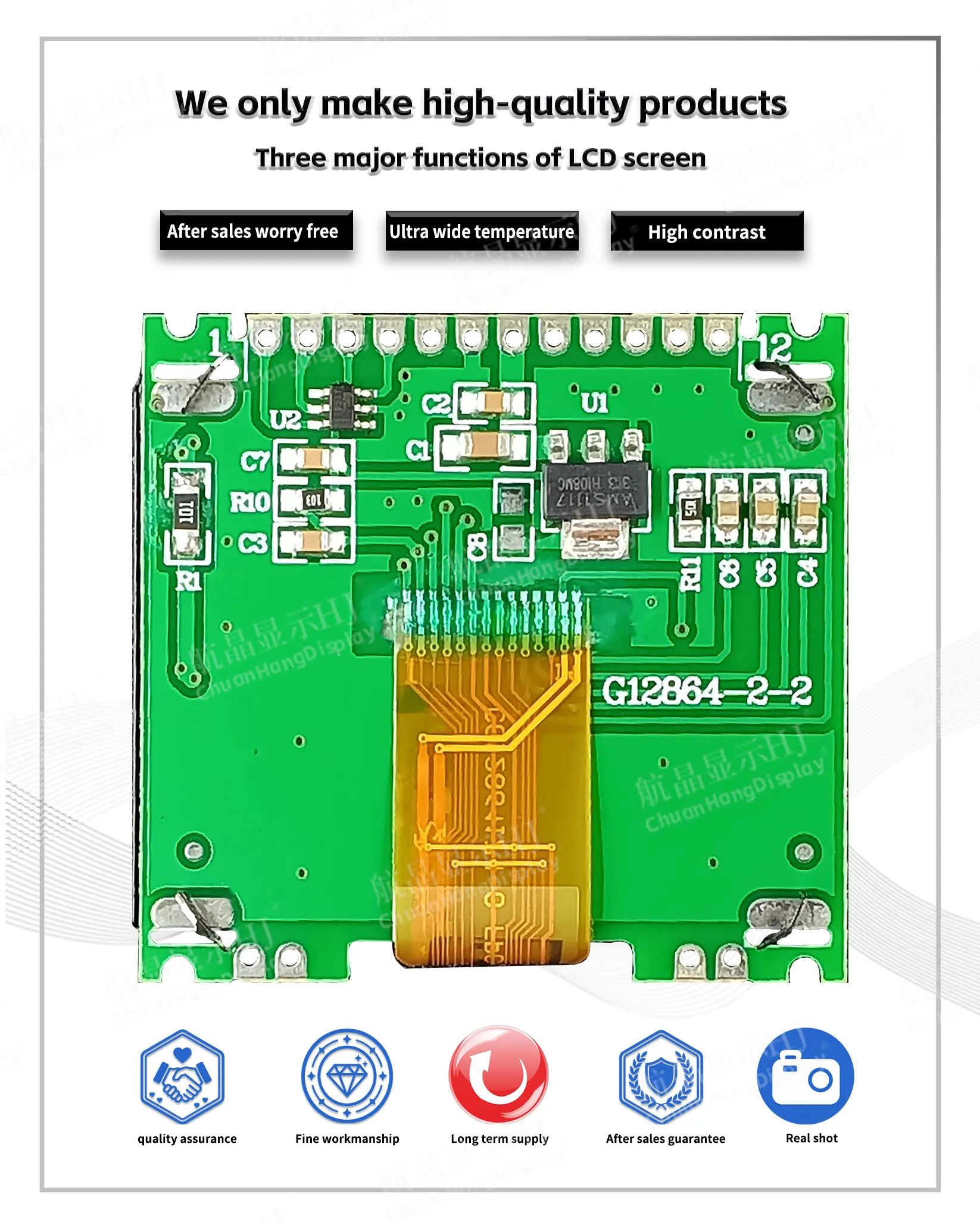

1.1 Proceso COG, el cableado flexible FPC es un puerto de soldadura, el producto tiene una placa PCB, retroiluminación, grosor delgado y estructura estable.
1.2 El IC utiliza UC1701X, no hay biblioteca de fuentes en el chip, y el programador compila su propia biblioteca de fuentes.
1.3 Bajo consumo de energía, modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA, corriente de retroiluminación dentro de 60mA.
1.4 La retroiluminación LED A y K son cableado flexible, y A y K necesitan ser alimentados por separado con 2.9V~3.0V. El LED puede ser controlado por PIN5, PIN6, PIN7.
1.5 Características del producto:
●La RAM de datos de visualización incorporada es de 64x128 bits.
●Circuito de refuerzo incorporado.
●El contraste se ajusta mediante el software.
●Una pantalla muestra 8 caracteres x 4 líneas (16x16 puntos).
●Imagen única ≦128x64 matriz de puntos. Interfaz SPI de 4 hilos.
●Funciones ricas: La interfaz de visualización se enciende/apaga, positiva/inversa.

Presentación en Video

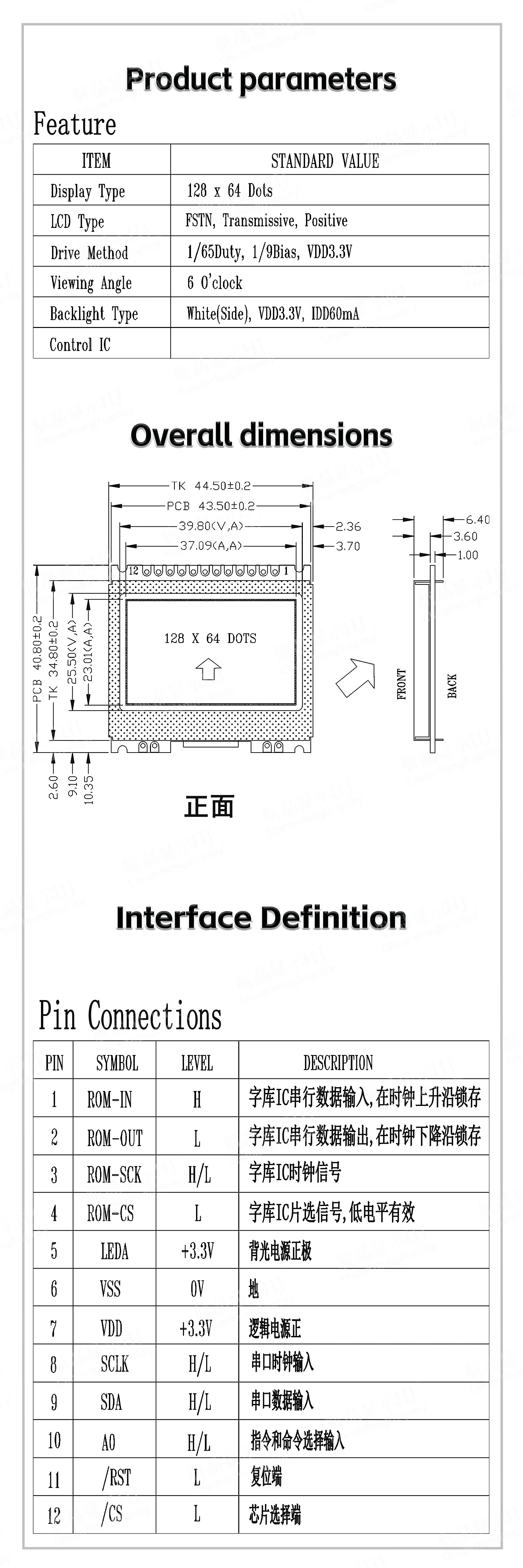

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12864-2-2
Resolución	128x64	tamaño de pantalla	1.7"
Dimensión exterior(LWH)	44.50x40.80x6.40mm	Área visible(L*W)	39.80x25.50mm
Área activa(L*W)	37.09x23.01mm	Tamaño del punto (mm)	0.26(L)x0.33(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	SPI
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty,1/9Bias
Tipo de pantalla	FSTN	IC controlador	ST7567
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluir PCB?	Sí
