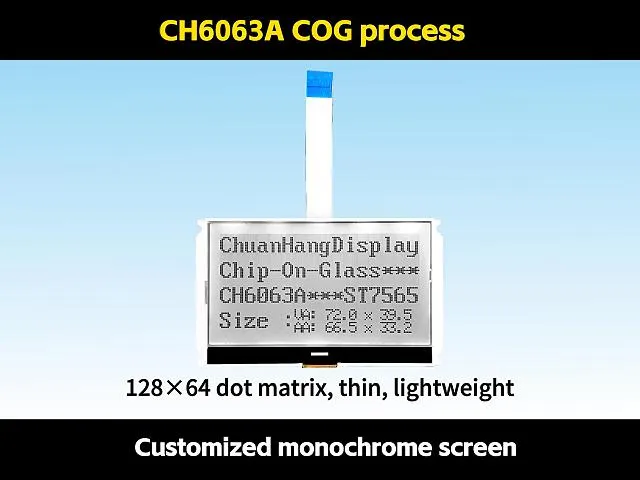

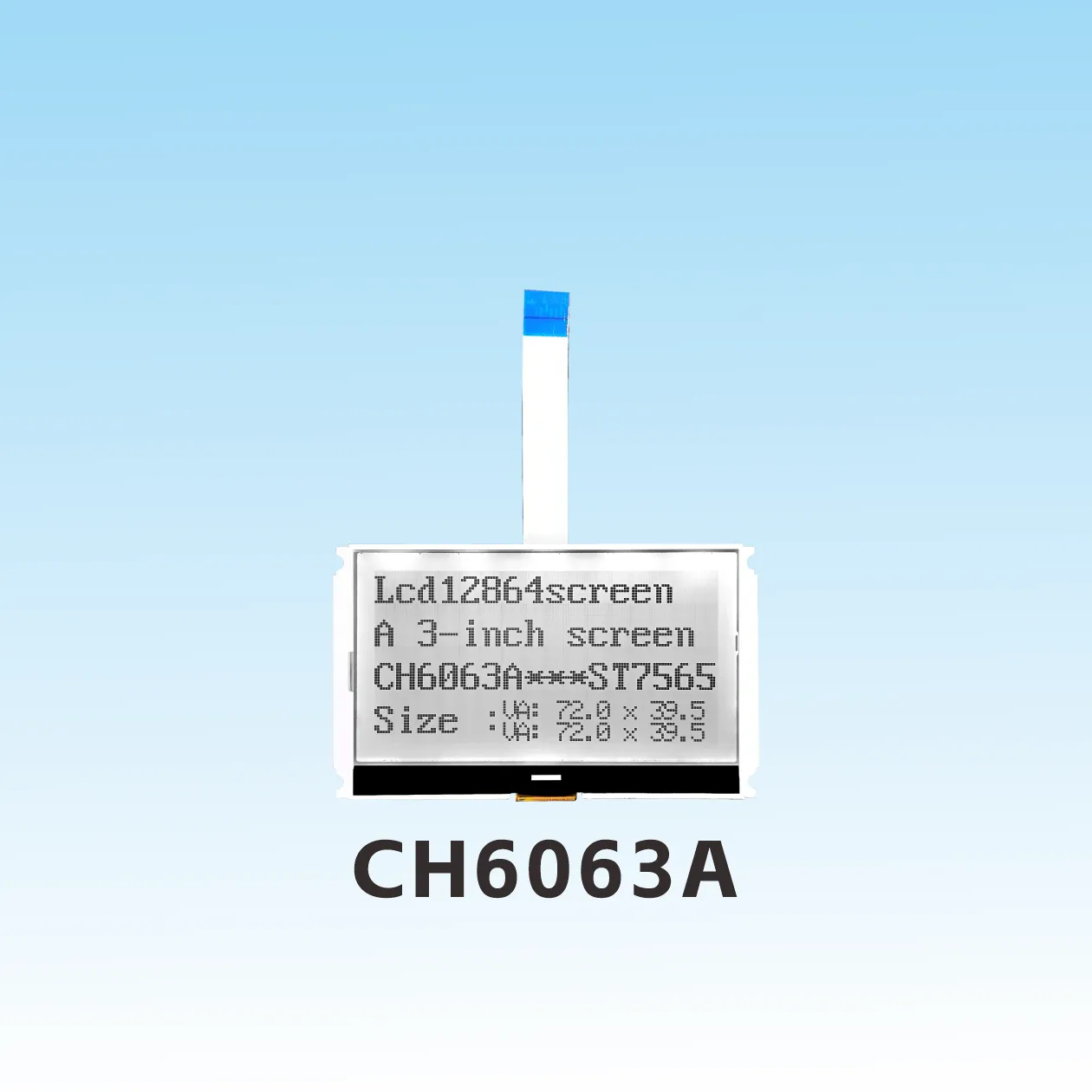

CH6063A Puerto serial 128x64 lcd

Descripción del Producto

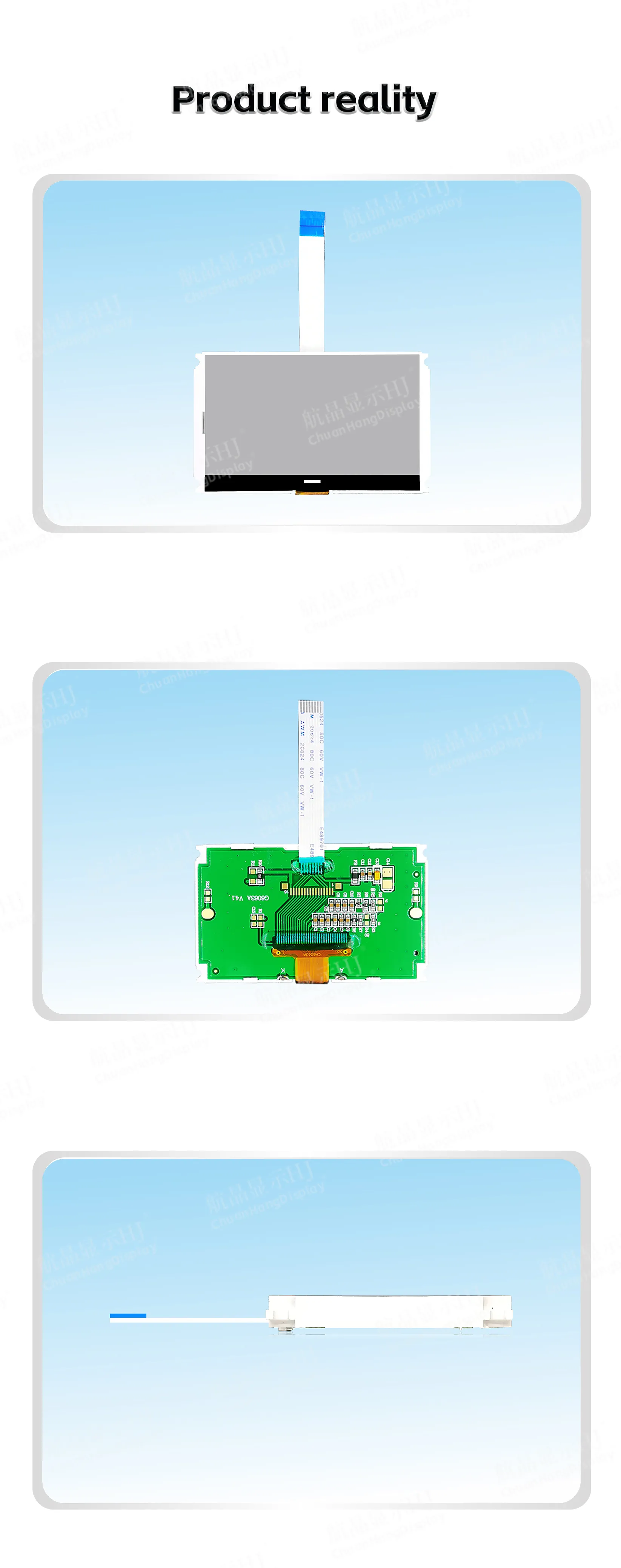

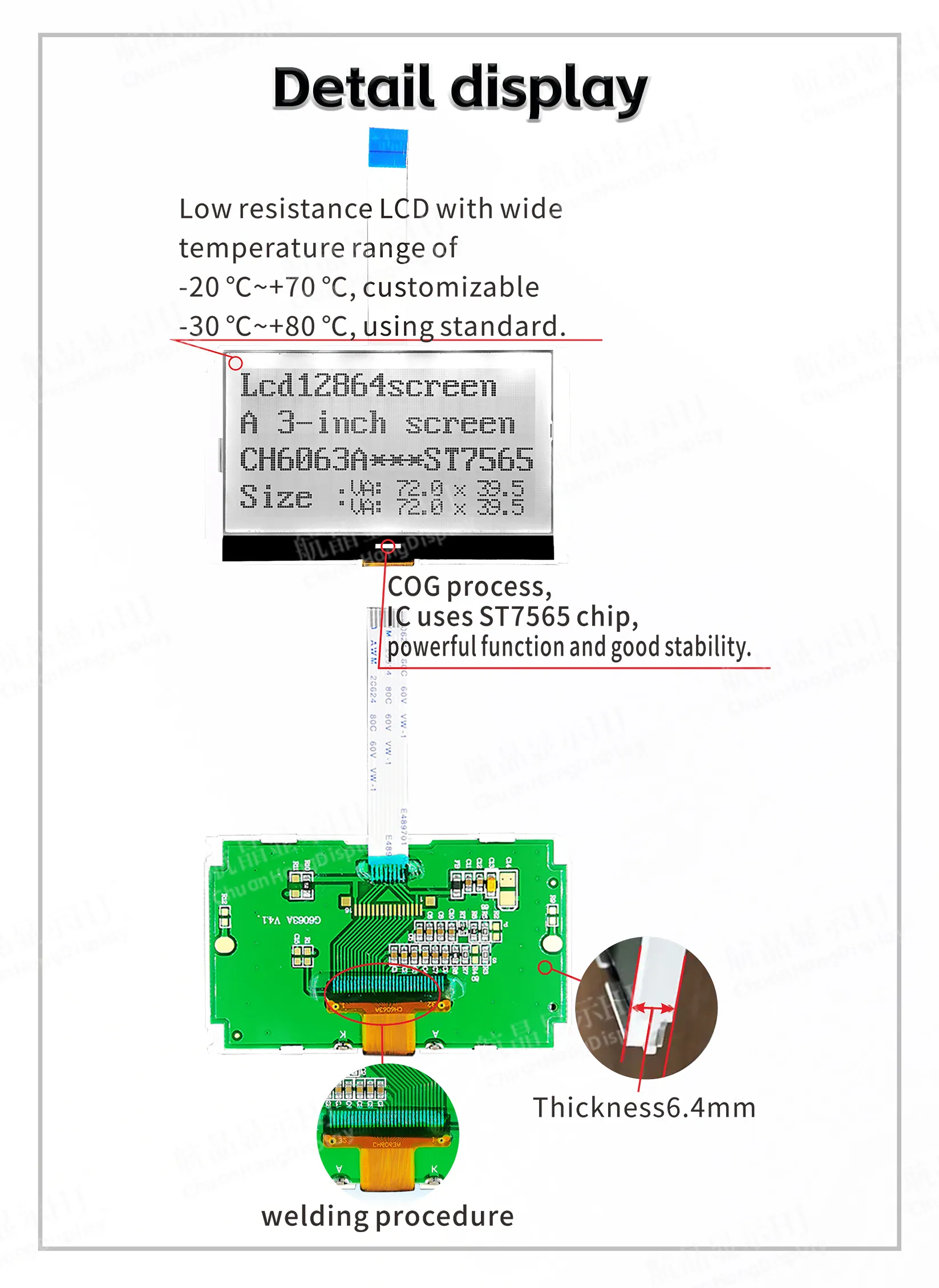

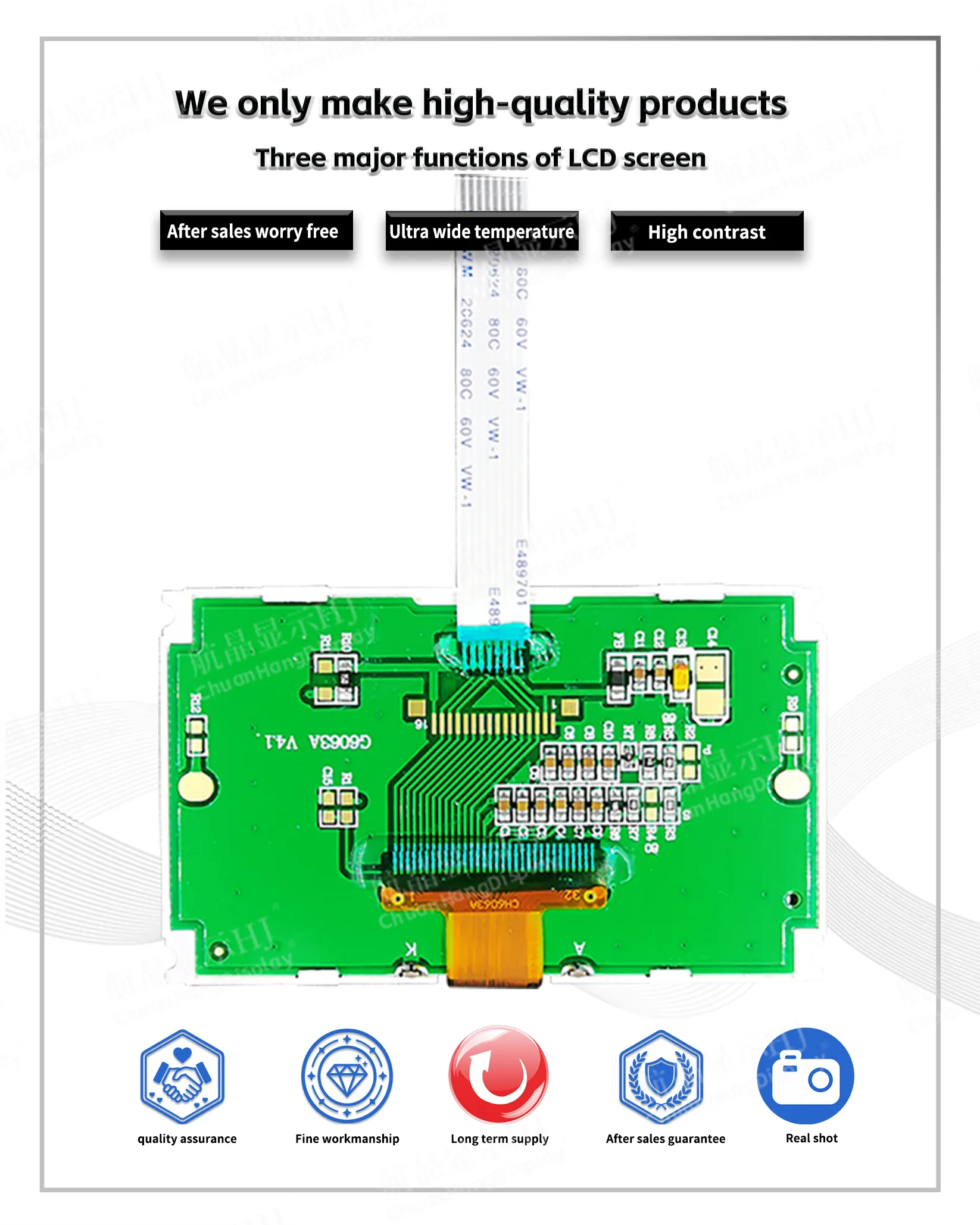

1.1 Proceso COG, proceso de soldadura FPC, producto con placa PCB, con retroiluminación, grosor delgado y estructura estable.
1.2 IC utiliza ST7565R, no hay biblioteca de fuentes en el chip, y el programador compila su propia biblioteca de fuentes.
1.3 Bajo consumo de energía, solo modo de alimentación de 3.3V, sin corriente de retroiluminación dentro de 1mA, corriente de retroiluminación en 80mA dentro.

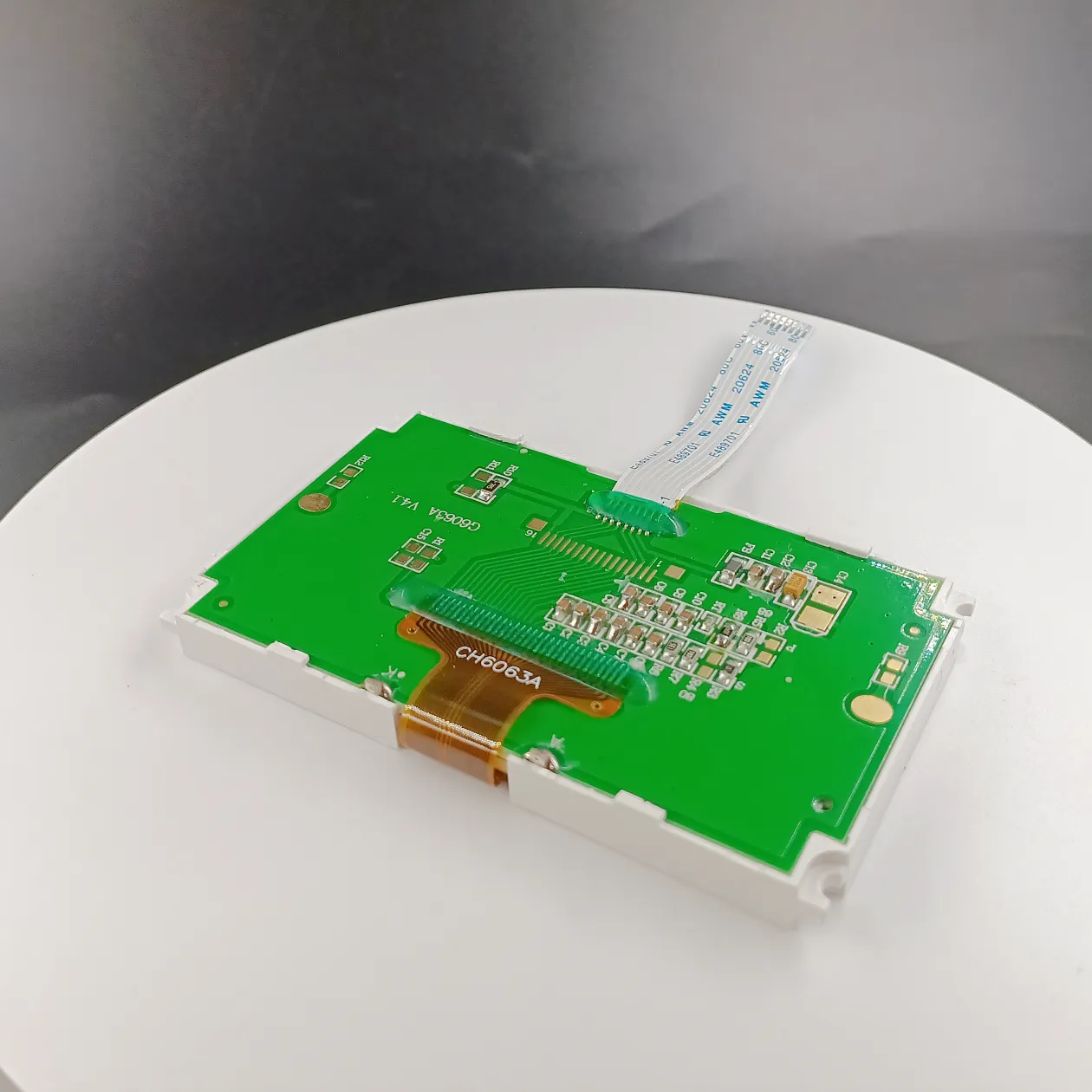

1.4 La retroiluminación LED A y K para la placa PCB han sido soldadas a la placa PCB. El LED puede ser impulsado por PIN1, PIN2 y PIN8.
1.5 Características del producto:
●La RAM de datos de pantalla incorporada es de 64x128 bits.
●Circuito de aumento incorporado.
●La relación de contraste se ajusta mediante el software.
●Una pantalla muestra 8 caracteres x 4 líneas (16x16 puntos).
●Imagen única ≦128x64 matriz de puntos. Comunicación serial SPI de 4 hilos.
●Funciones ricas: La interfaz de pantalla está encendida/apagada, positiva/invertida.

Presentación en Video

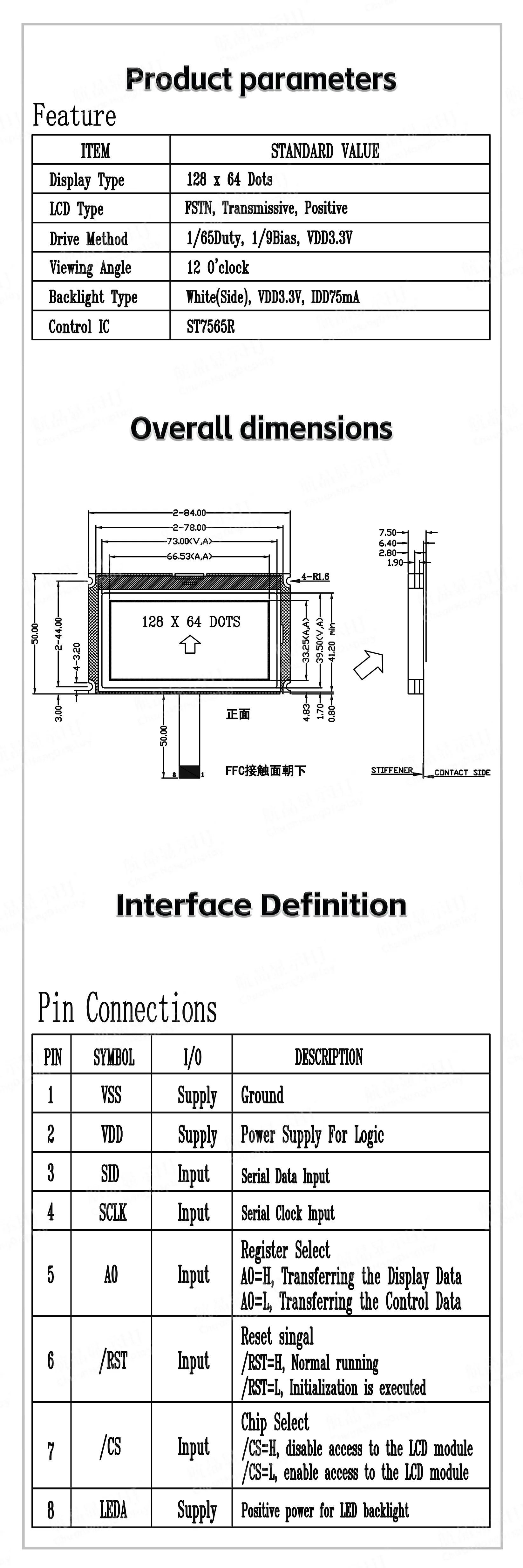

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH6063A
Resolución	128x64	tamaño de pantalla	2.9"
Dimensiones externas(LWH)	84.00x50.00x7.50 mm	Área visible(L*W)	73.00x39.50mm
Área activa(L*W)	66.53x33.25mm	Tamaño del punto (mm)	0.49(L)x0.49(W)
Tipo	COG	Método de conexión	FPC
Voltaje de suministro	3.3V	Tipo de interfaz	SPI/MCU
Dirección de visualización	6 O'CLOCK	Método de conducción	1/64Duty,1/9Bias
Tipo de pantalla	FSTN	IC controlador	ST7565R
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	3.3V	capacidad de producción	Auto-producido
Bibliotecas de caracteres		¿Incluir PCB?	Sí
