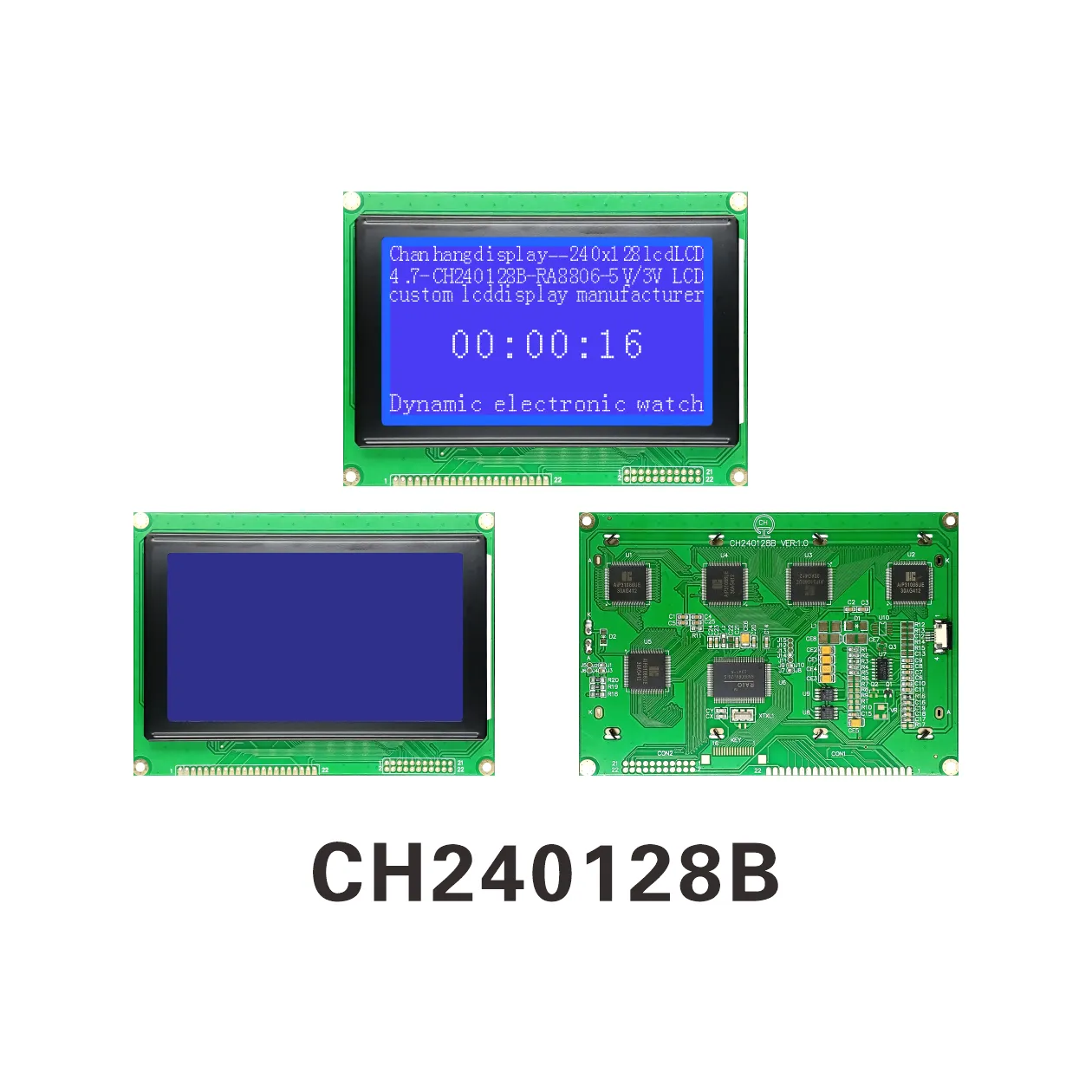

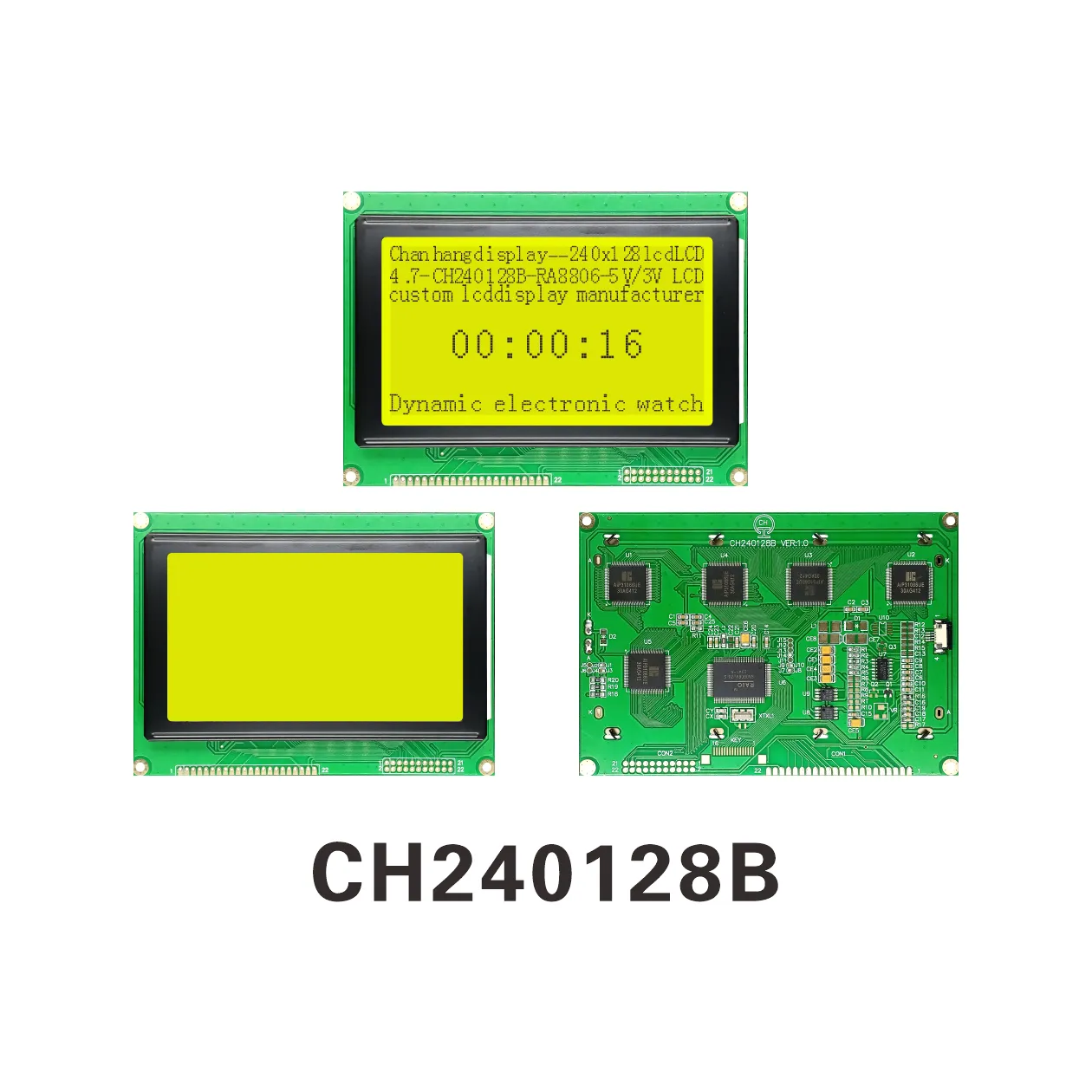

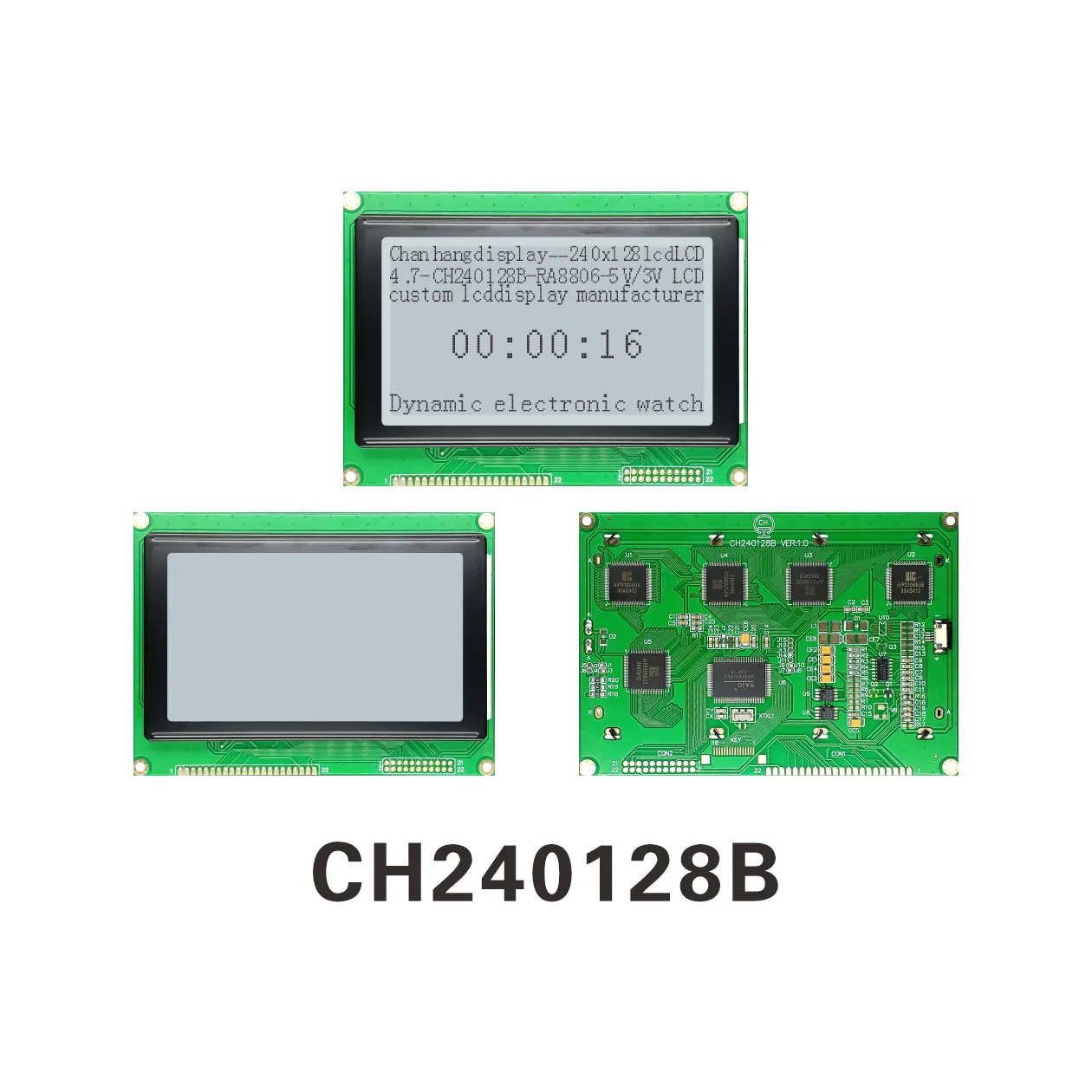

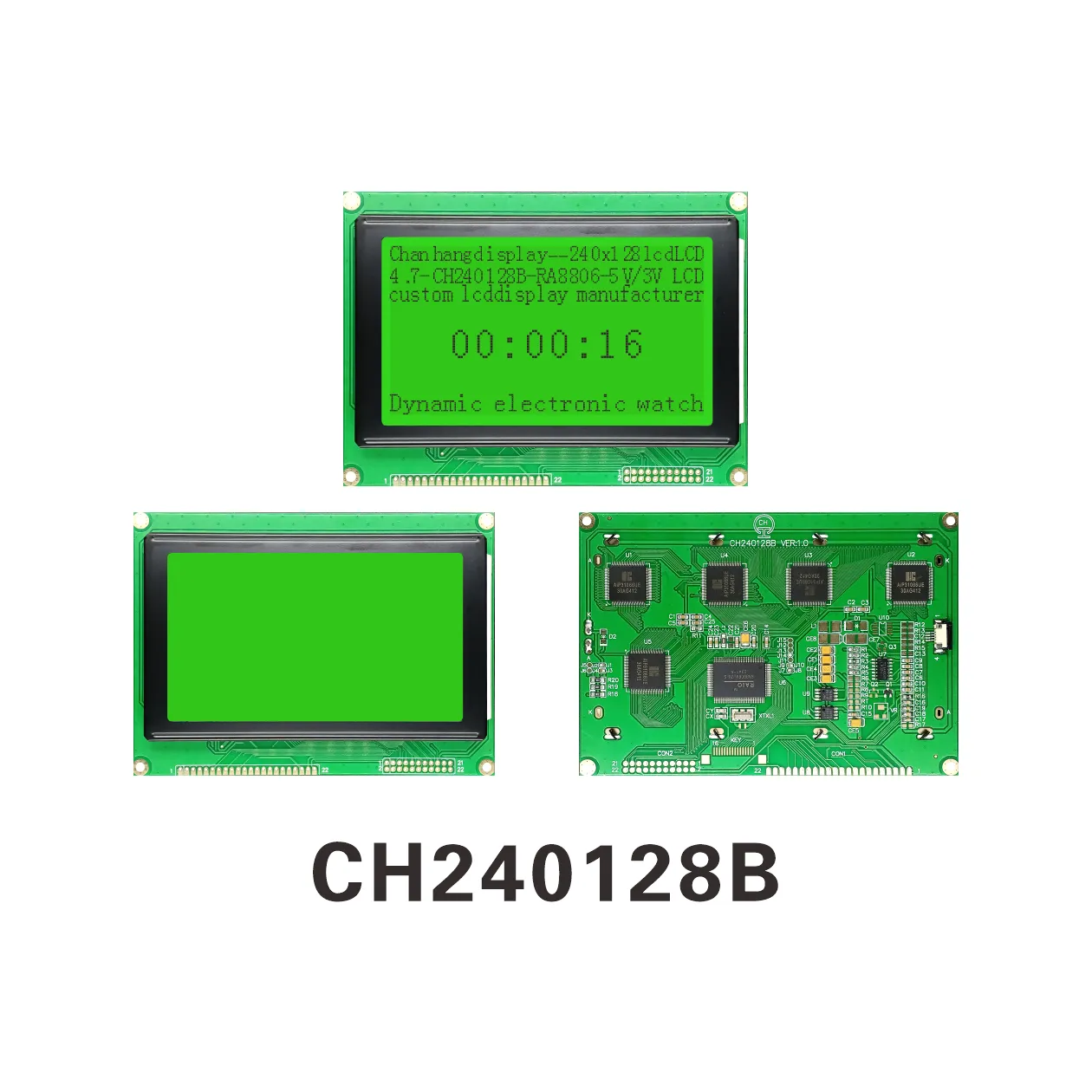

CH240128B COB LCD Display 240x128

Descripción del Producto

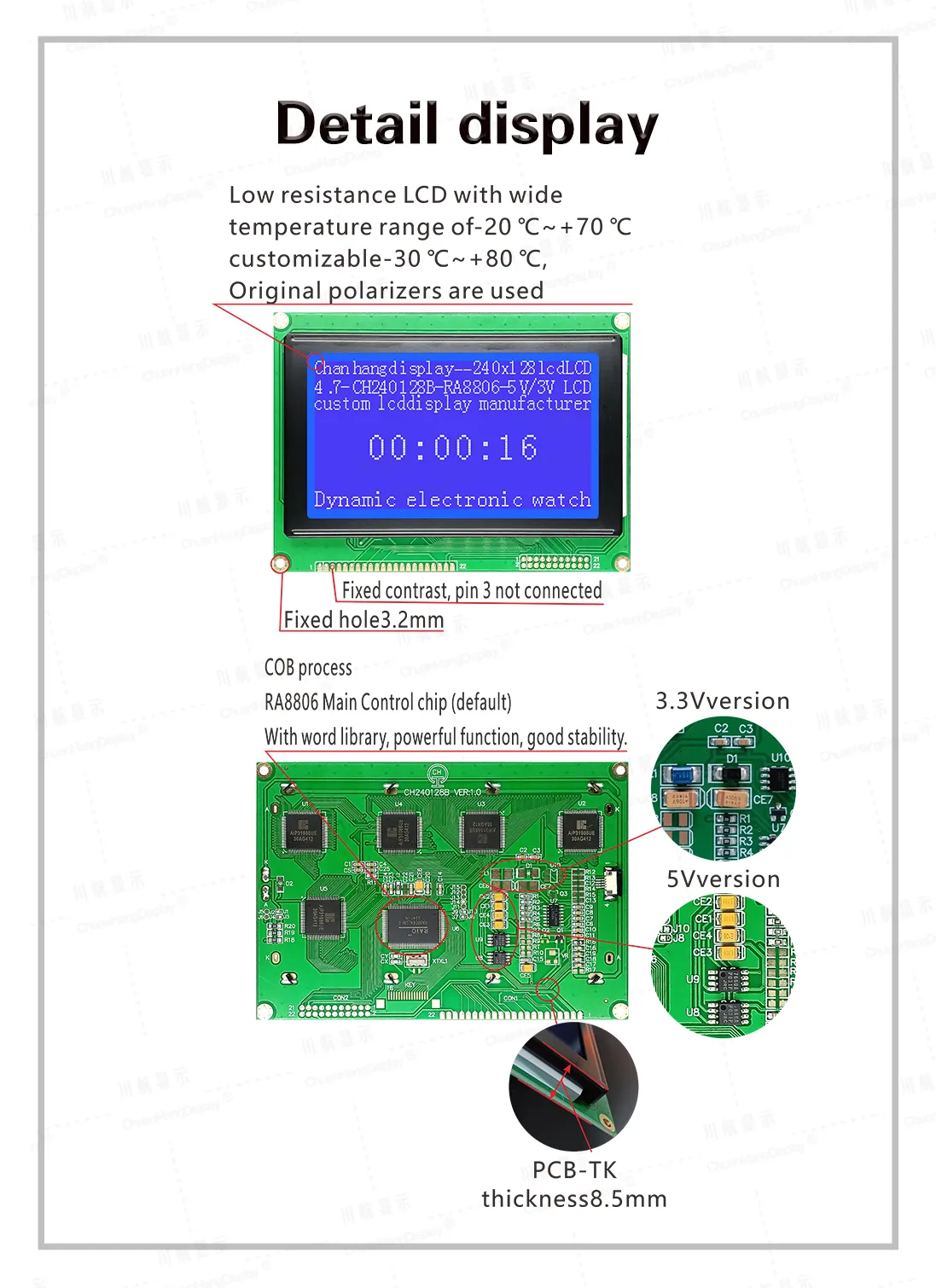

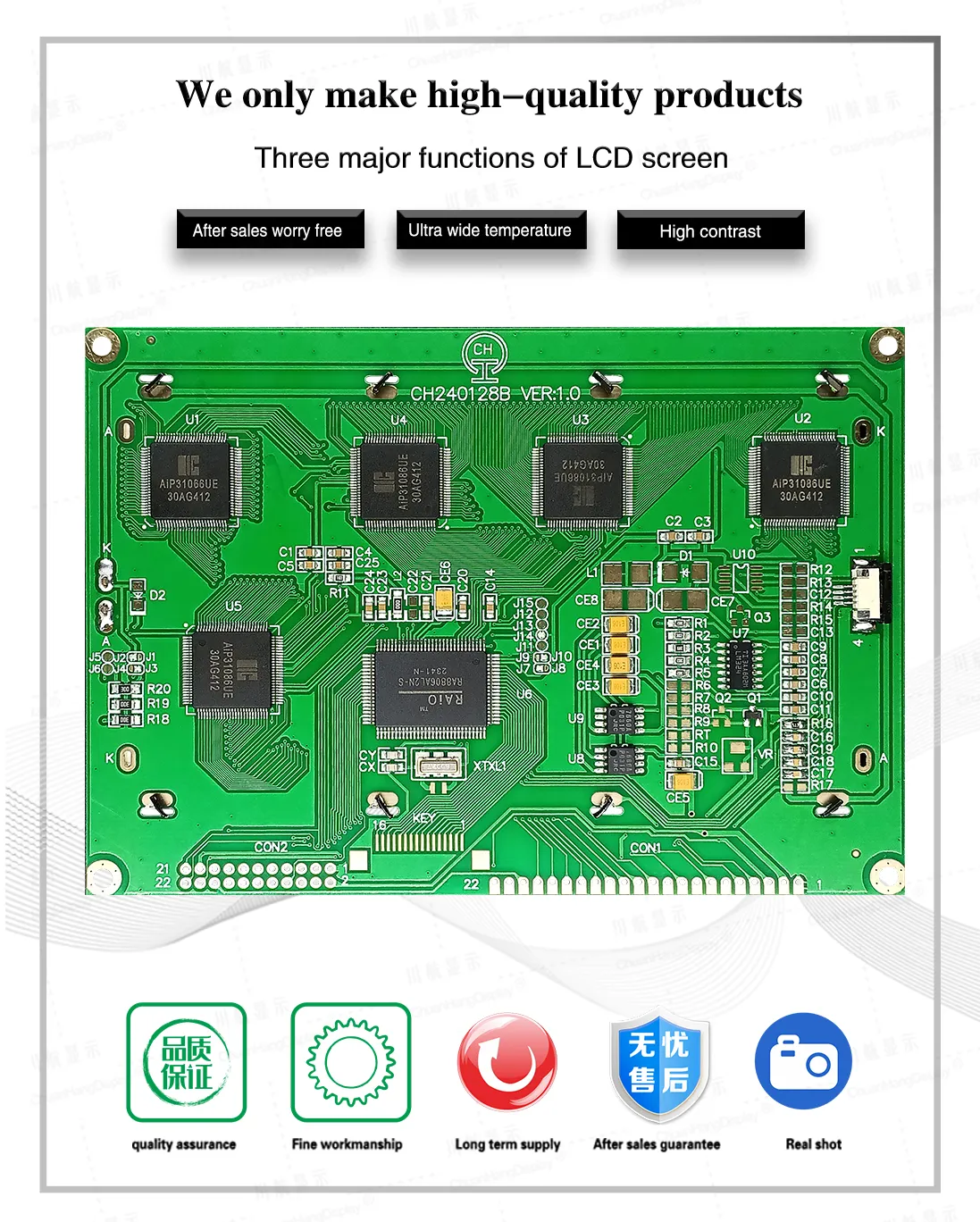

1.1 Proceso COB, el producto viene con placa PCB, retroiluminación, conexión con cinta conductiva y estructura estable.
1.2 IC utiliza RA8806, el chip tiene una biblioteca de caracteres ROM (CGROM) integrada de 512 bytes, selección de chip de biblioteca de caracteres chinos simplificados o tradicionales y ROM de fuente ASCII.
1.3 Bajo consumo de energía, hay dos modos de suministro de energía de 5V/3.3V, la corriente sin retroiluminación está dentro de 20mA, y la corriente con retroiluminación está dentro de 180mA.
1.4 LED puede ser impulsado por PIN1, PIN2, PIN21, PIN22.
1.5 Características del producto:
●Biblioteca de caracteres ROM (CGROM) integrada: 512 bytes de modos mixtos de visualización de dibujo y texto.
●Visualización mixta de doble capa.
●Soporte para rotación de texto de 90 grados, 180 grados, 270 grados. Soporte para 4 modos de visualización en escala de grises, texto invertido, texto en negrita, ampliación de texto de 1x a 4x. Escaneo táctil resistivo integrado.
●Una pantalla muestra 15 caracteres x 8 líneas (matriz de puntos 16x16).
●Imagen única ≦240x128 puntos.
●Salida de voltaje negativo integrada (VEE), V0 y VEE están desconectados cuando el contraste del módulo está fijo.
●Interfaz de puerto paralelo de 8 bits, temporización 8080/temporización 6800.

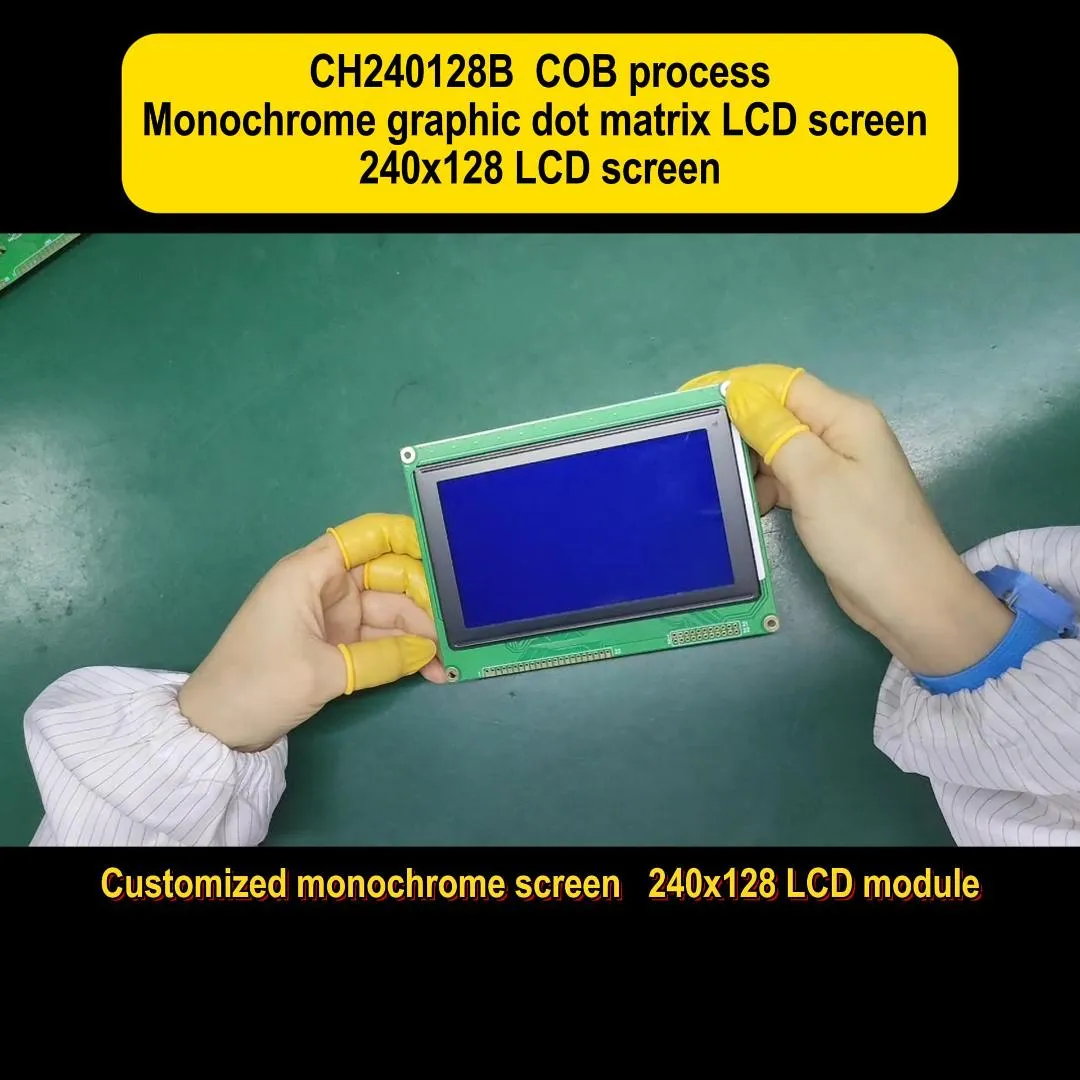

Presentación en Video

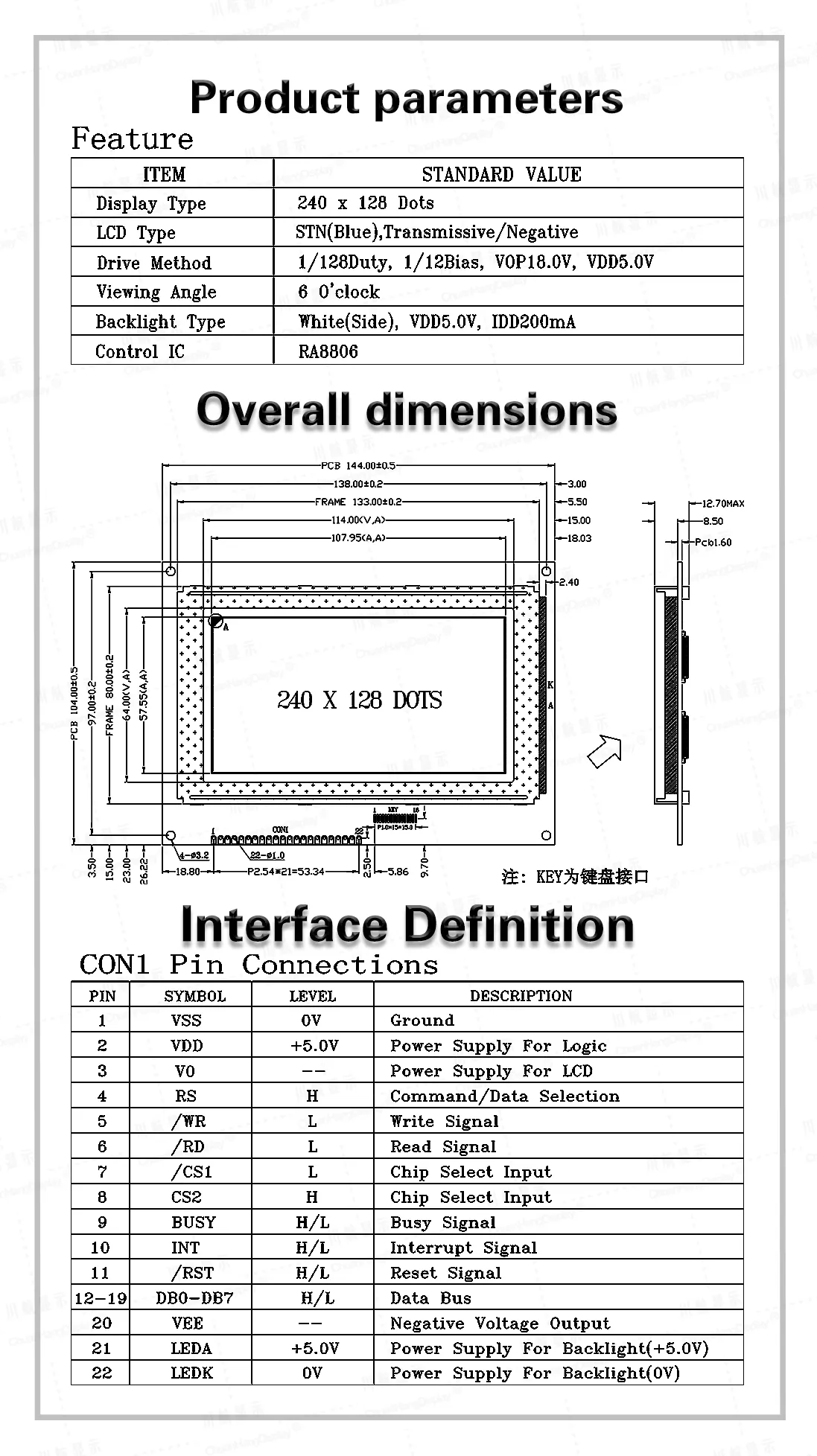

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH240128B
Resolución	240X128	tamaño de pantalla	4.8"
Dimensión exterior (LWH)	144.0X104.0X12.7 mm	Área visible (L*W)	114.0X64.0 mm
Área activa (L*W)	107.95X57.55 mm	Tamaño del punto (mm)	0.40(L)X0.40(W)
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	5V/3.3V	Tipo de interfaz	MCU
Dirección de visualización	6 O'CLOCK	Método de conducción	1/128Duty,1/12Bias
Tipo de pantalla	STN	Driver IC	AIP31086
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluye PCB?	Sí
