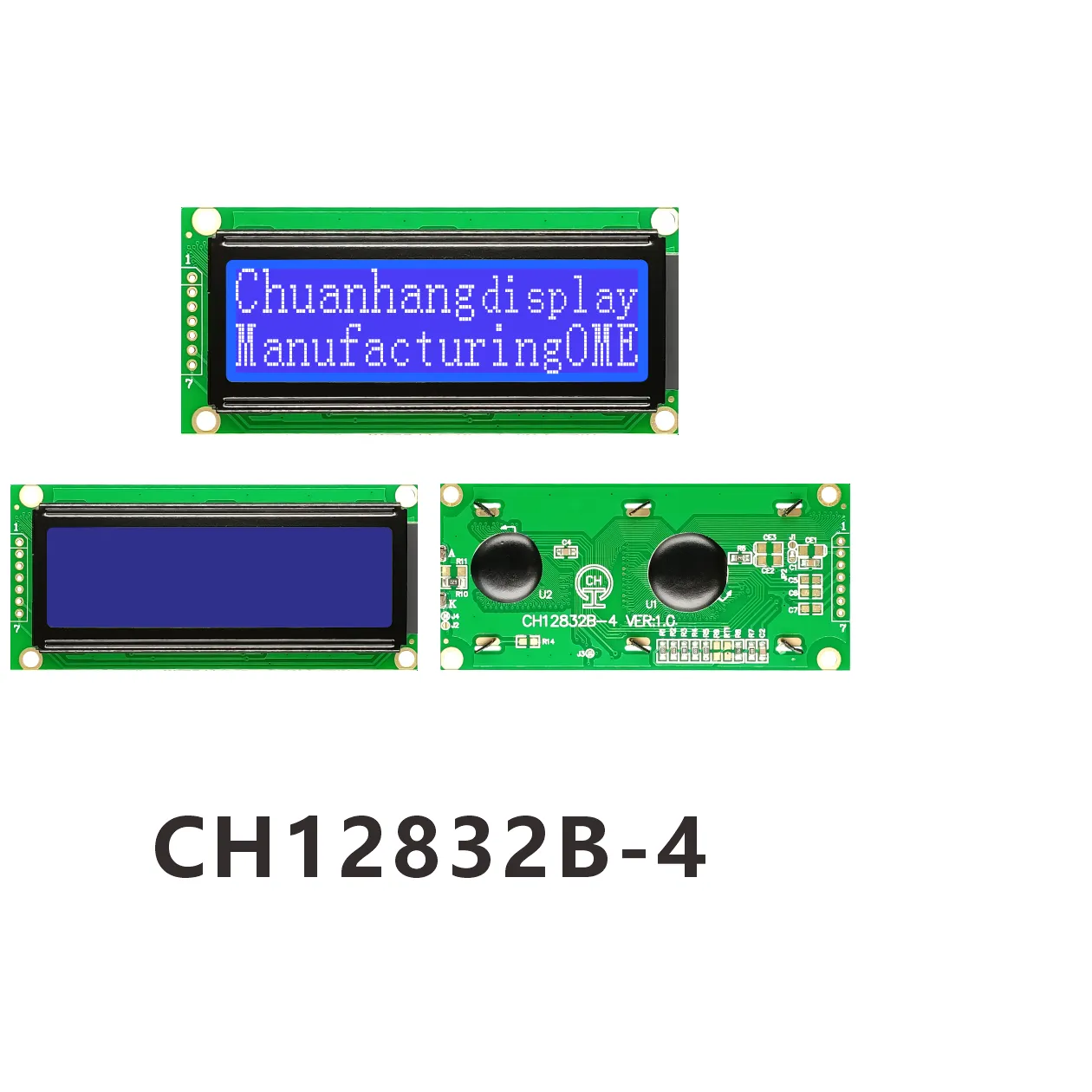

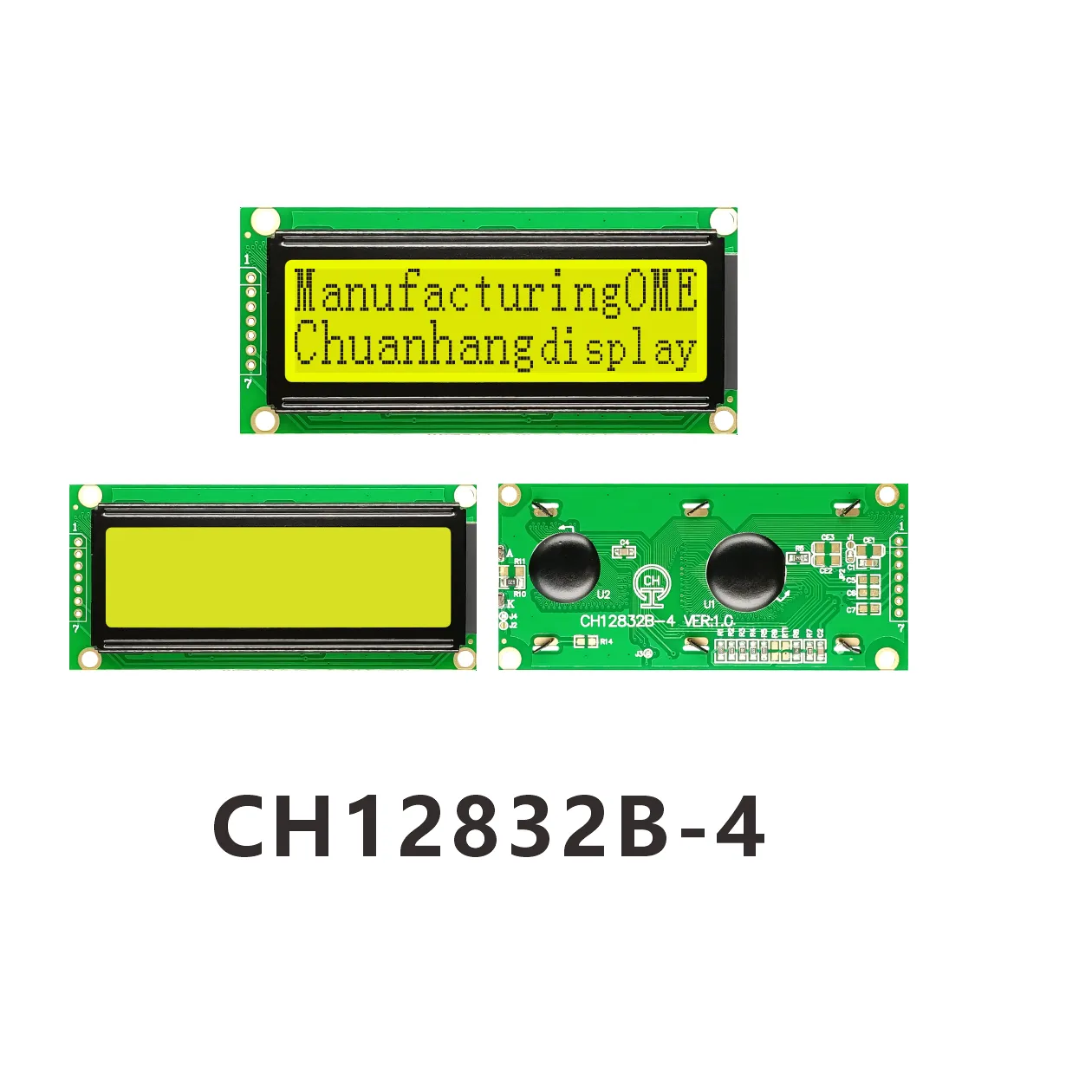

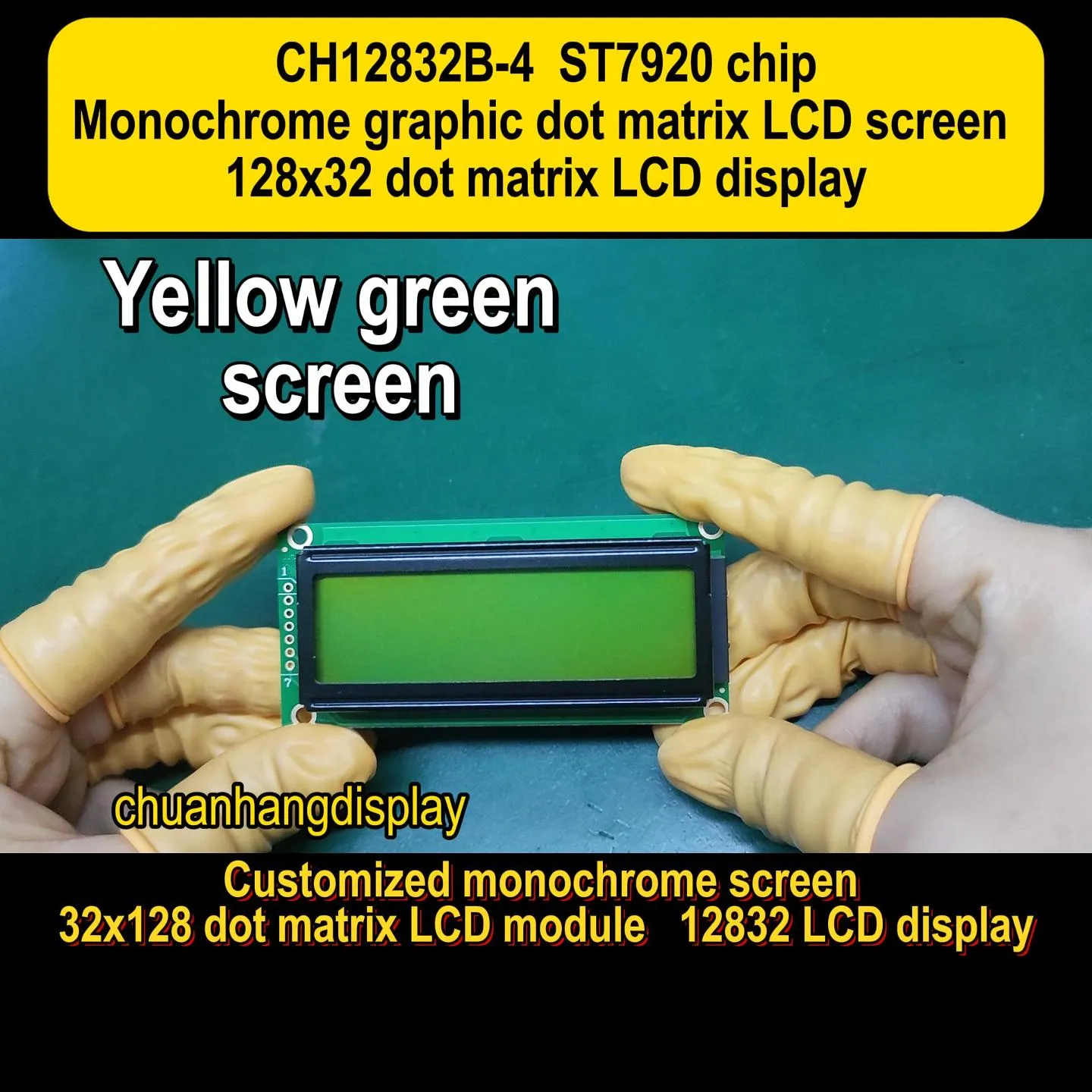

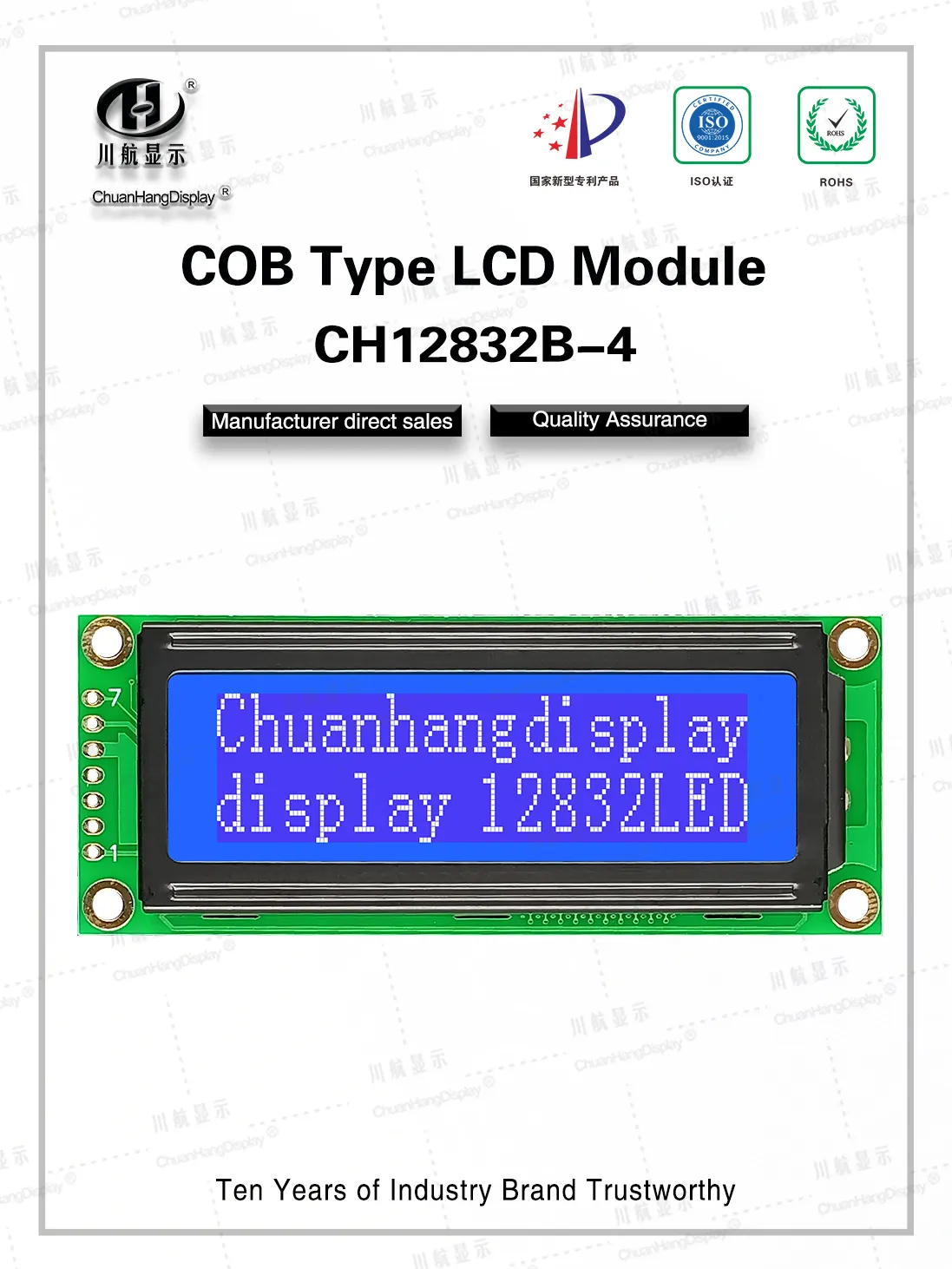

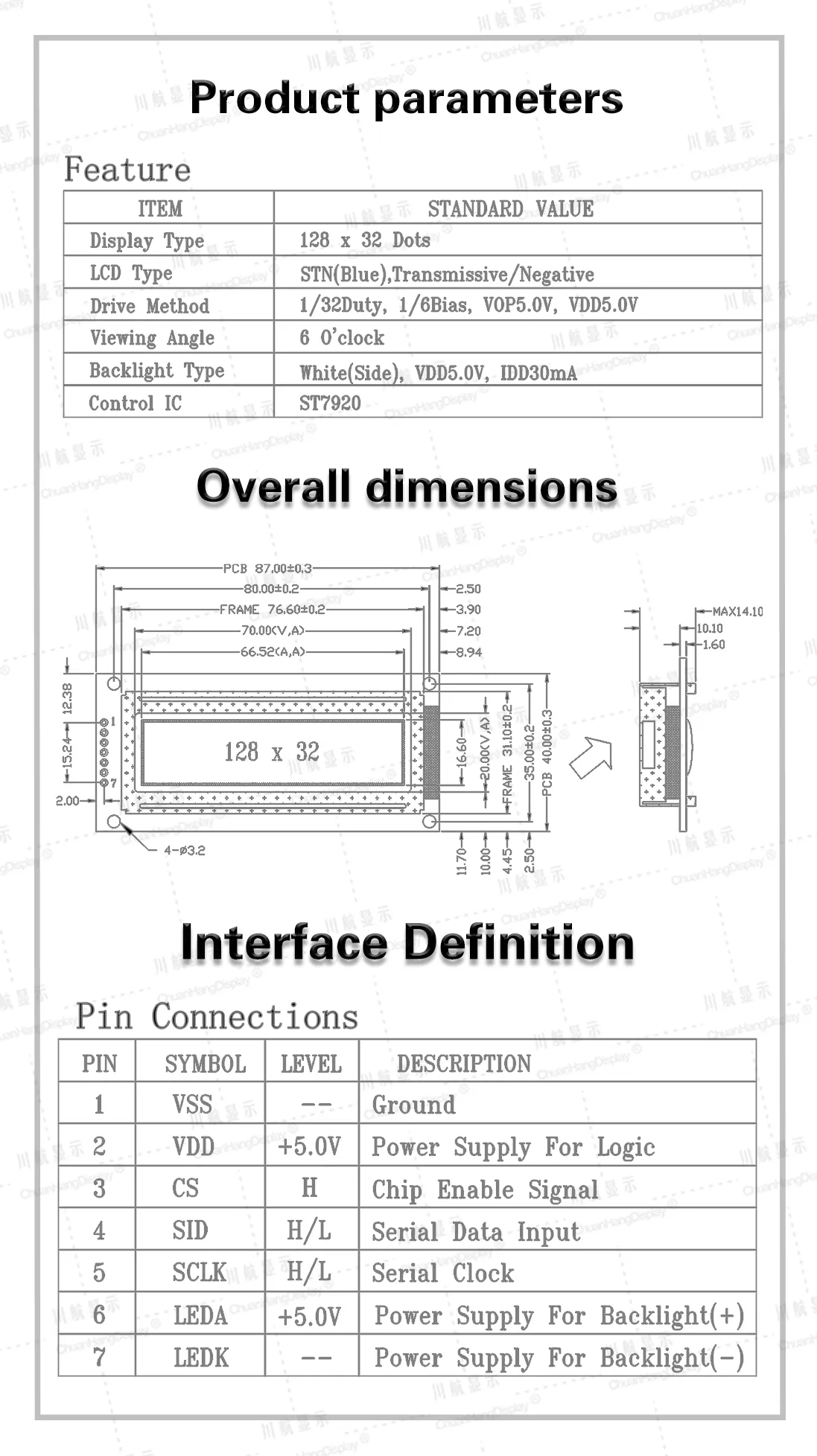

CH12832B-4 128x32 Pantalla LCD Gráfica (AIP31066)

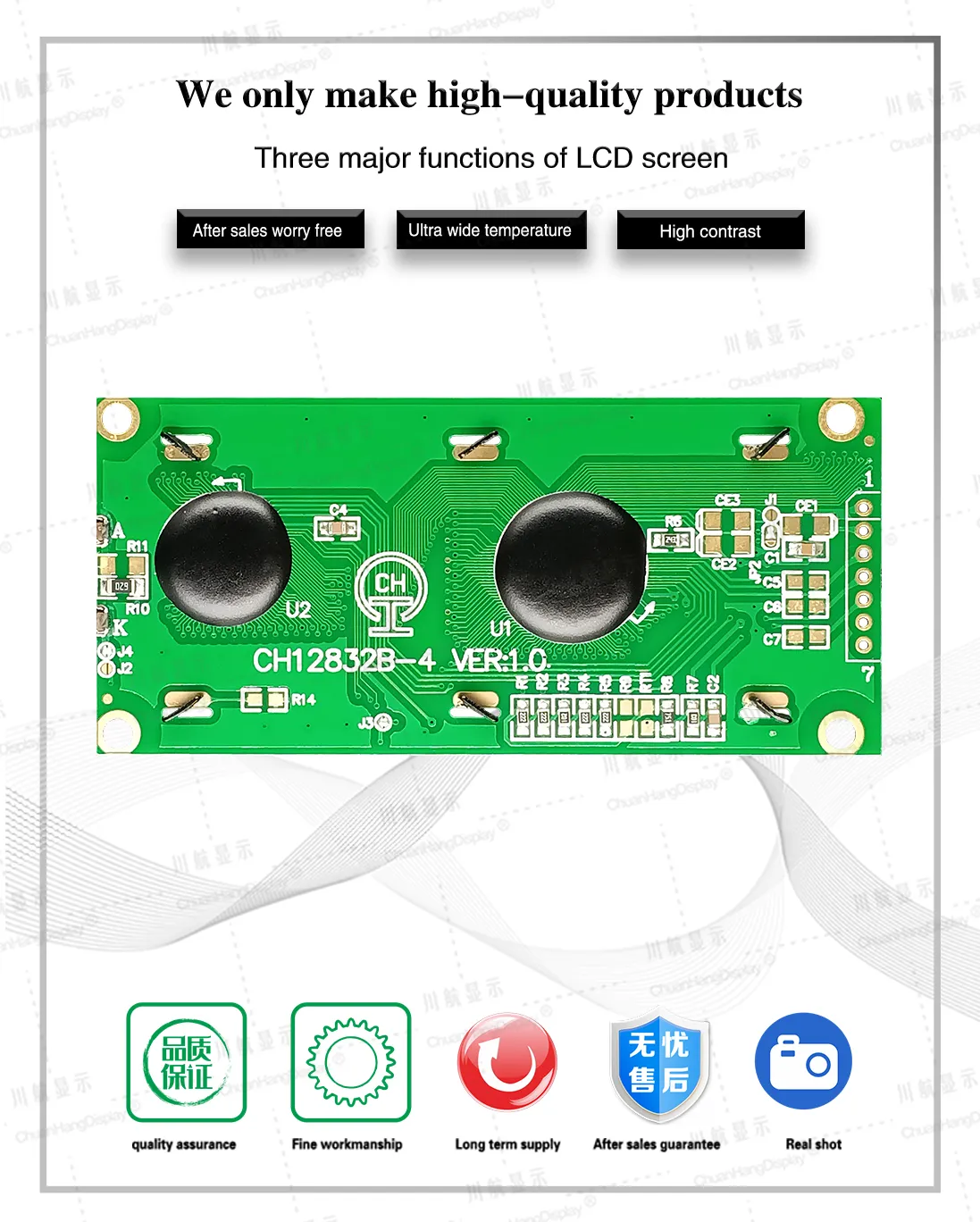

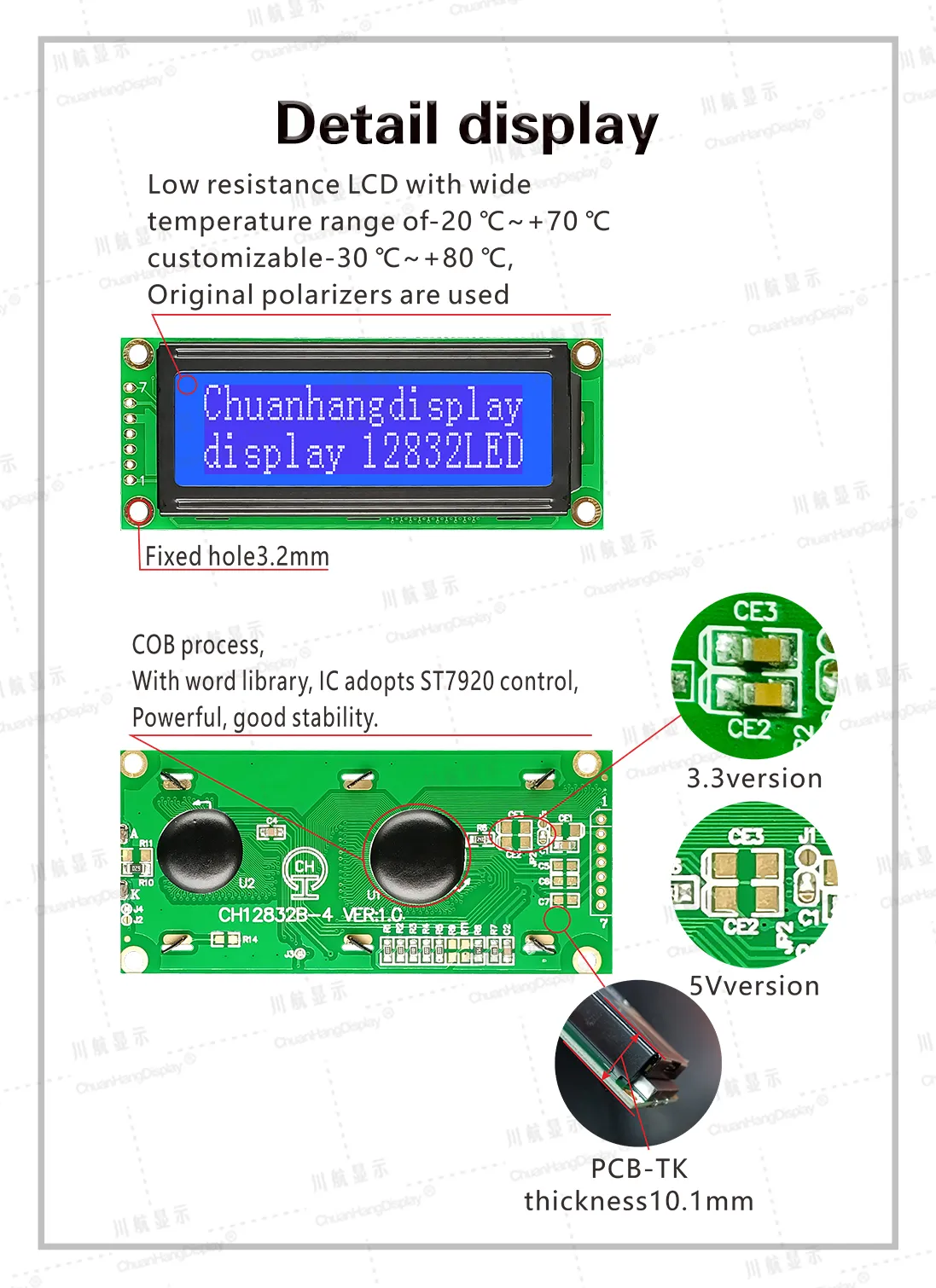

1.1 Proceso COB, producto con retroiluminación, conexión con cinta conductora, estructura estable 1.21C utiliza st7920, dos chips para biblioteca de caracteres chinos simplificados o biblioteca de caracteres chinos tradicionales 1.3 Bajo consumo de energía, con dos modos de alimentación de 5V/3.3V, corriente sin retroiluminación dentro de 8mA, corriente con retroiluminación dentro de 40mA.
1.4 El LED puede ser controlado por PIN1, PIN2, PIN19, PIN20.
1.5 Características del producto:
●ROM de biblioteca de caracteres incorporada (CGROM): un total de 8192 caracteres
●ROM de caracteres de medio ancho incorporada (HCGROM): un total de 126 caracteres alfabéticos
●RAM de dibujo incorporada (GDRAM): 64x256 bits
●Muestra 8 caracteres x 2 líneas (matriz de puntos 16x16).
●Imagen única ≦128x32 matriz de puntos
●Interfaz SPI de 3 cables opcional/Interfaz de puerto paralelo de 8 bits/Interfaz de puerto paralelo de 4 bits:
●Cuando el contraste está fijo, V0 está desconectado, y cuando el contraste se ajusta a 3.3V, V0 solo puede conectarse a tierra mediante resistencia.
●Funciones ricas:
Interfaz de encendido/apagado de pantalla, cursor encendido/apagado, parpadeo del cursor encendido/apagado
Dirección de movimiento de pantalla y cursor, etc.
Función de reinicio automático al encender
●Operación maestro-esclavo, el módulo tiene 2 chips.
●Una pantalla muestra 7 caracteres x 2 líneas (matriz de puntos 16x16) + 1 carácter de medio ancho.

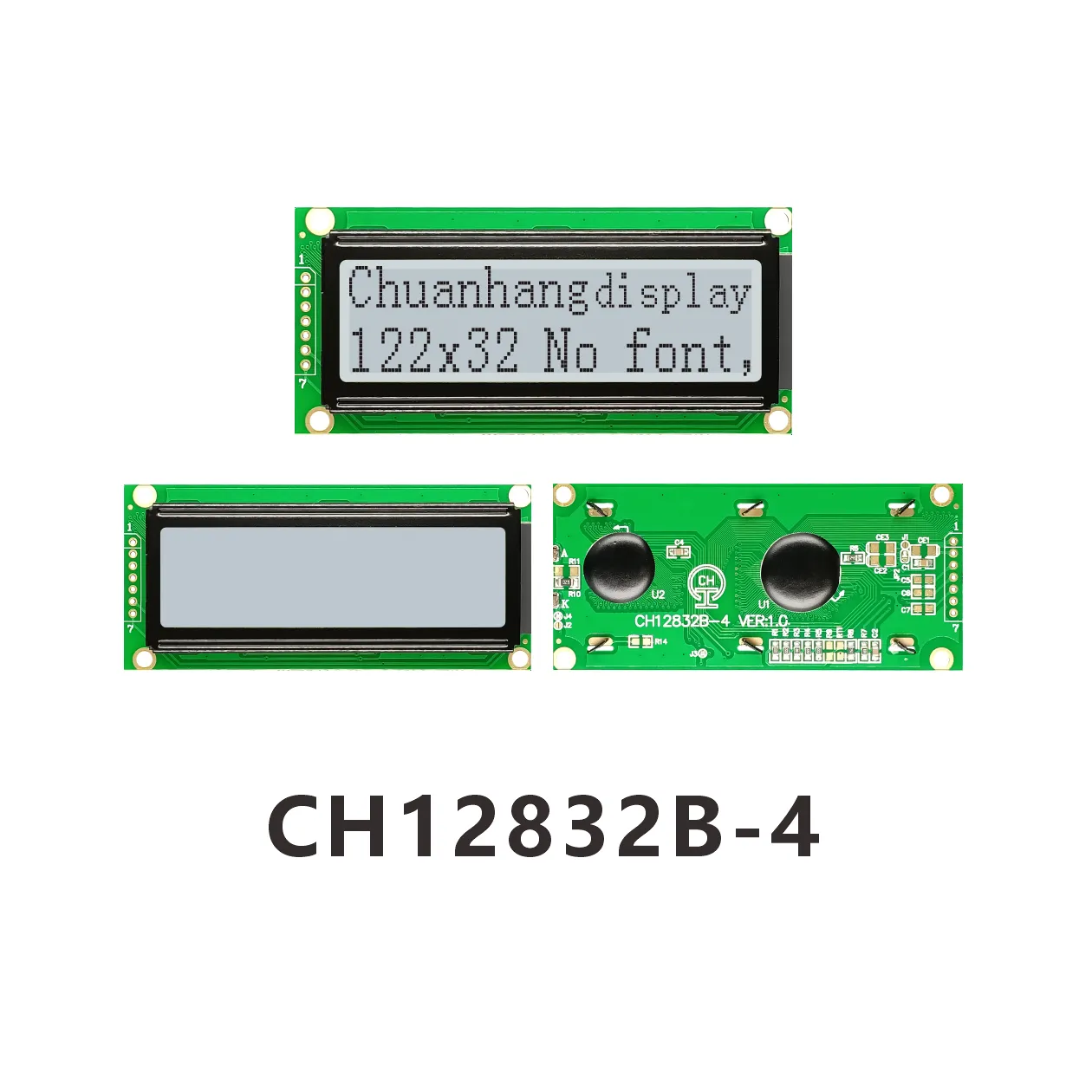

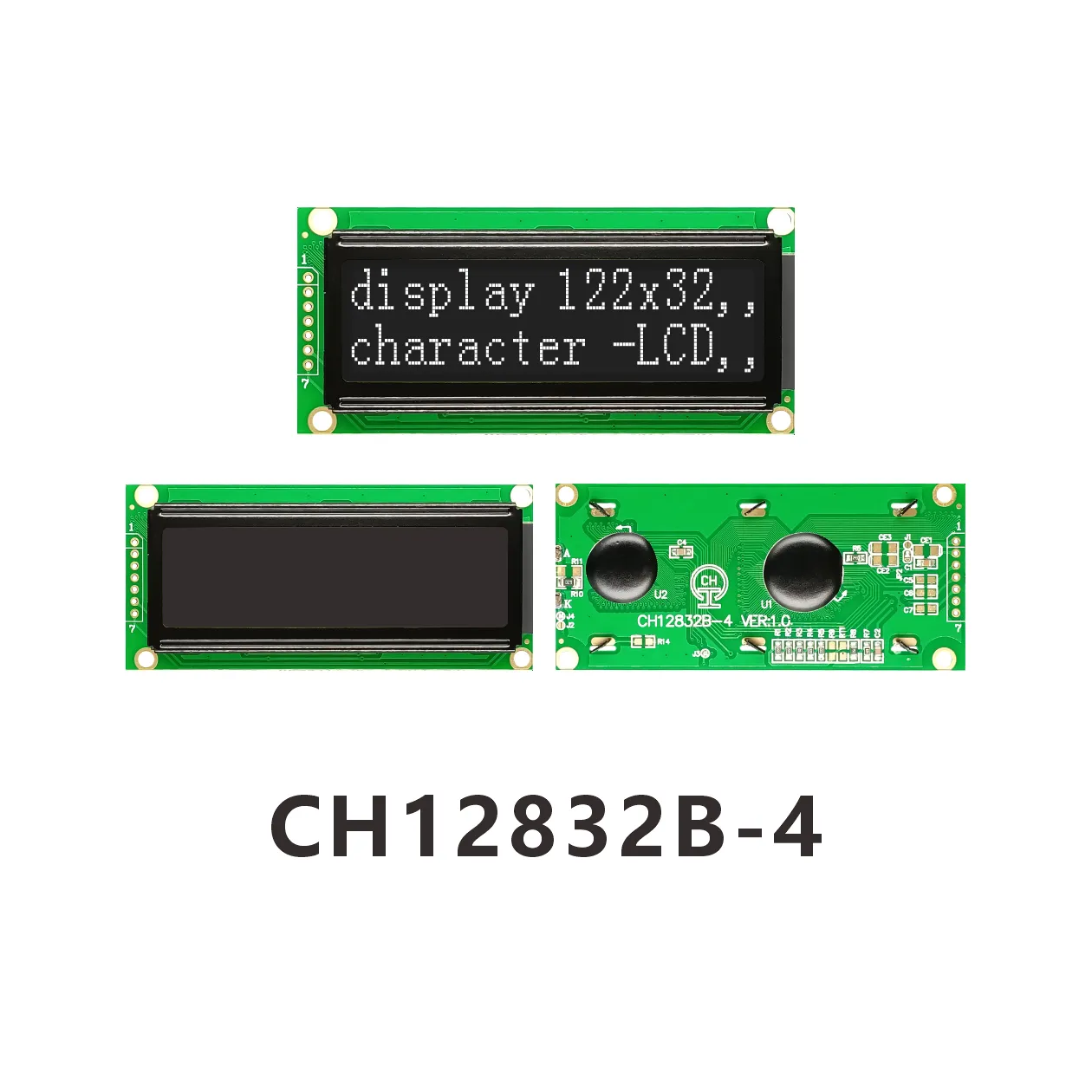

●Imagen única ≦122x32 matriz de puntos.
●Interfaz de puerto paralelo de 8 bits, temporización 6800.
