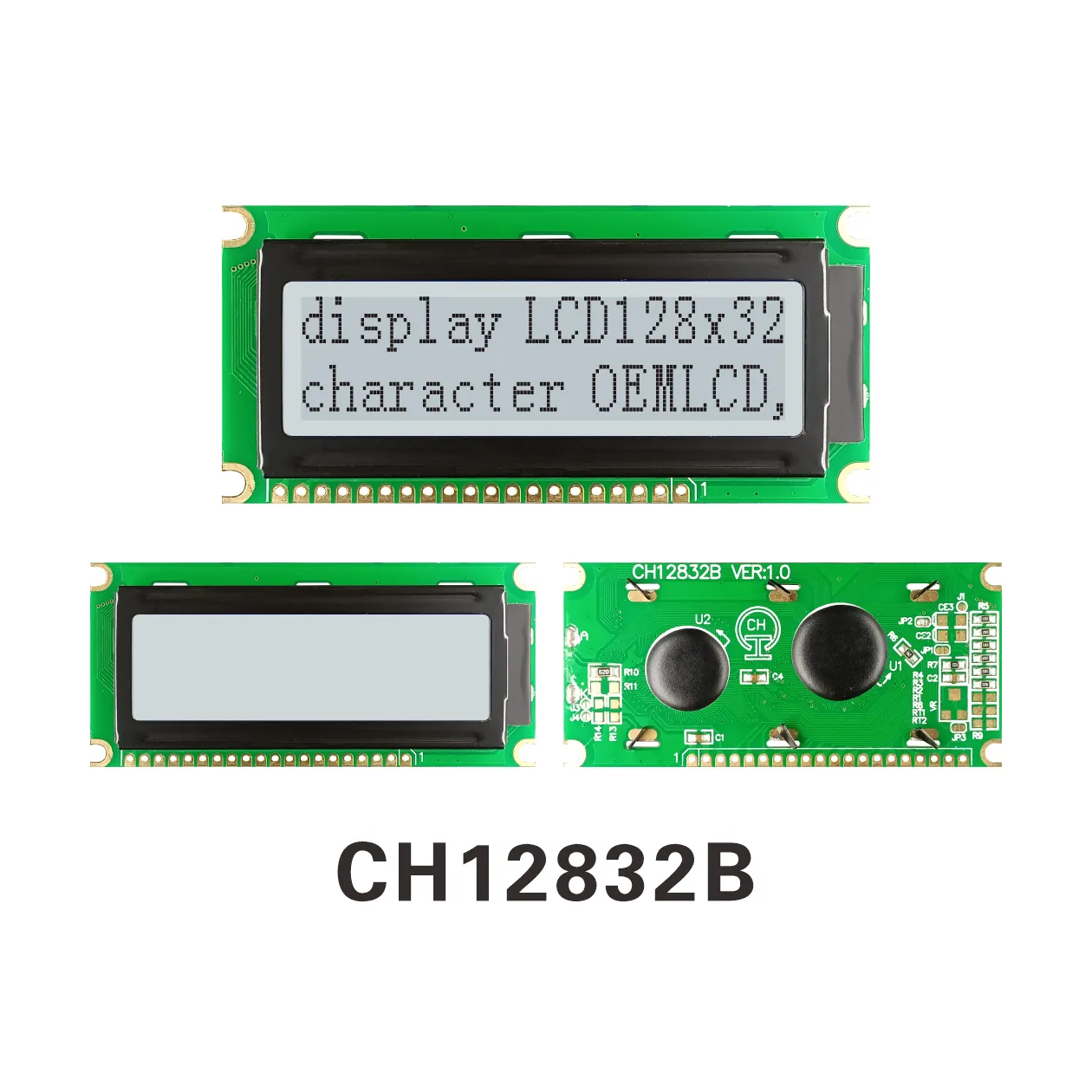

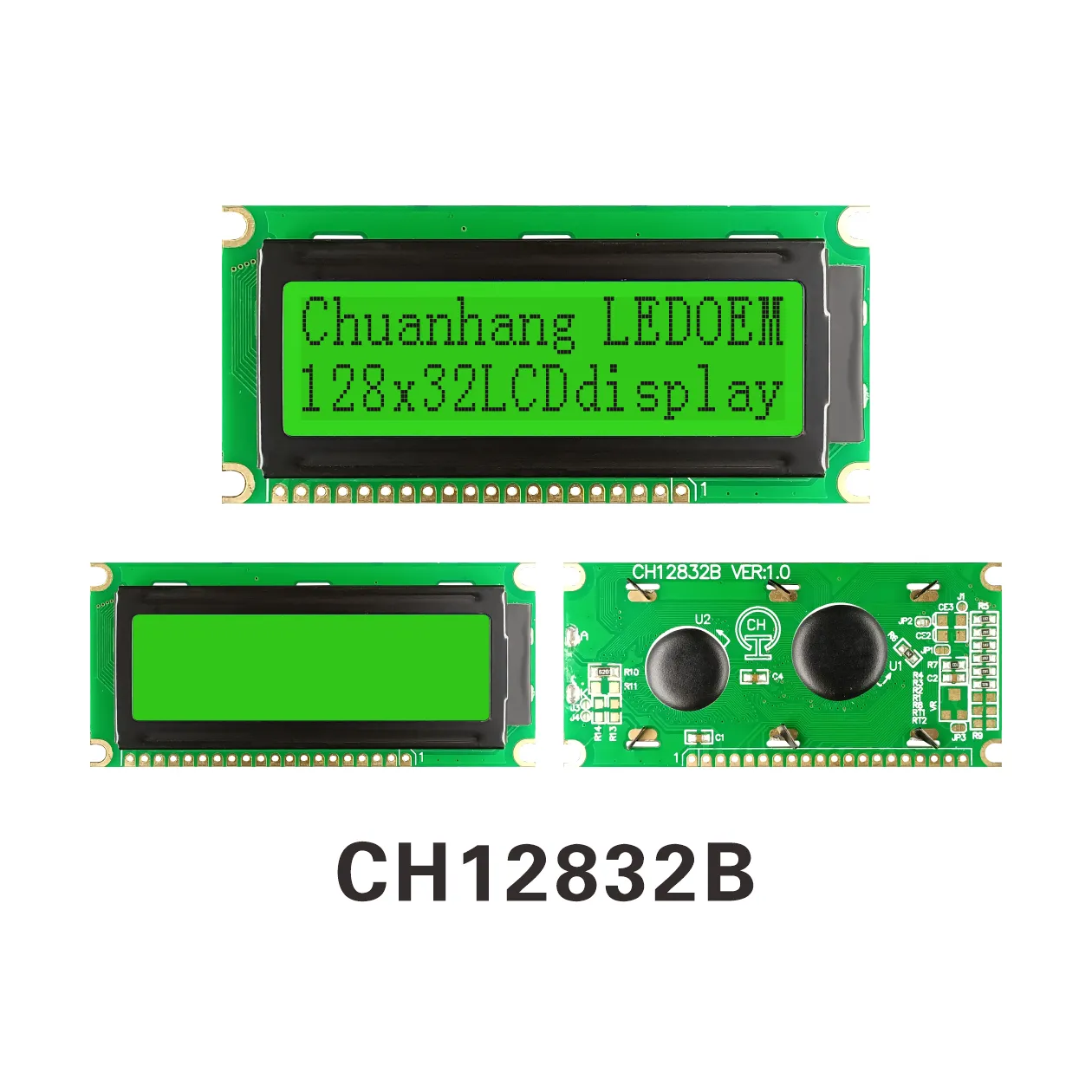

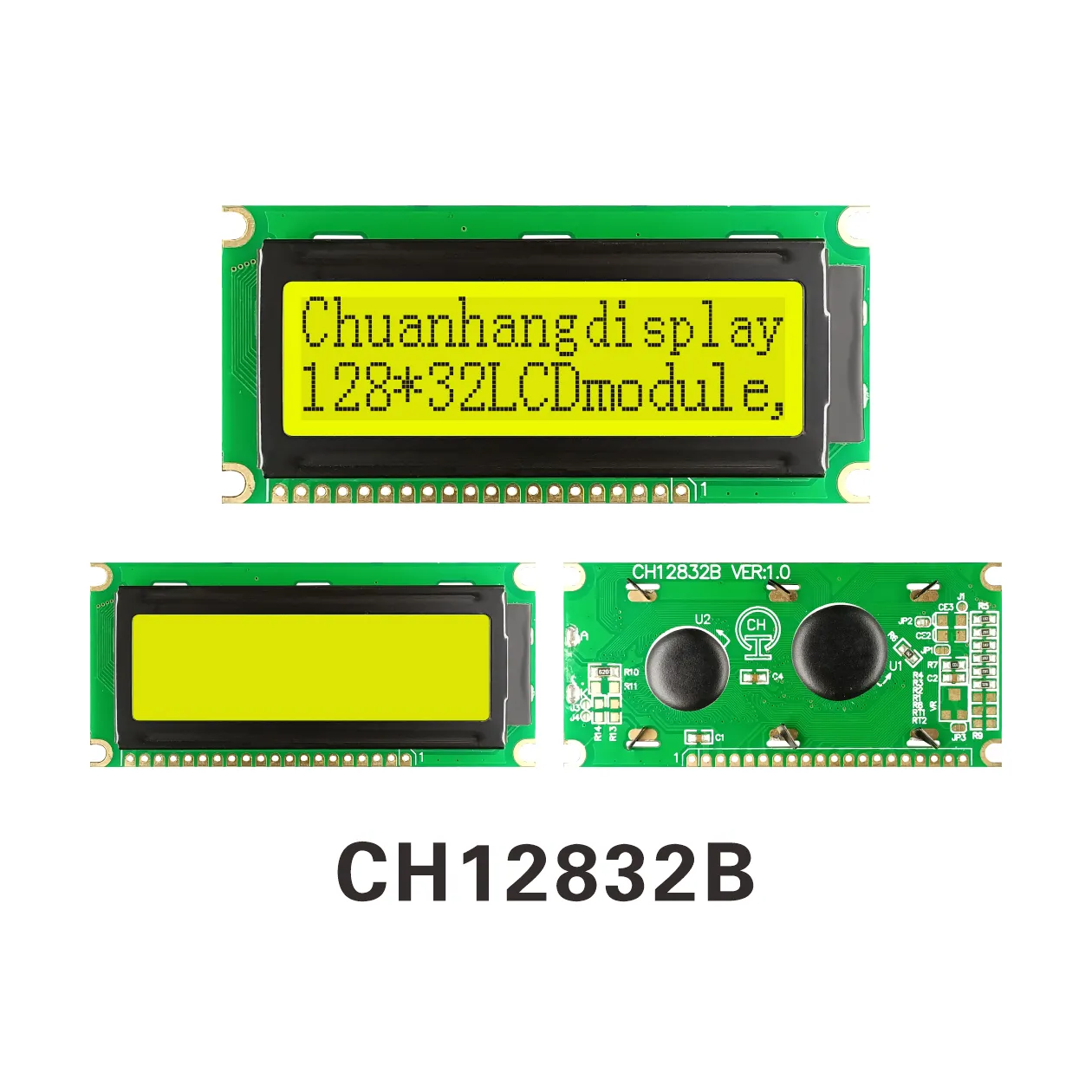

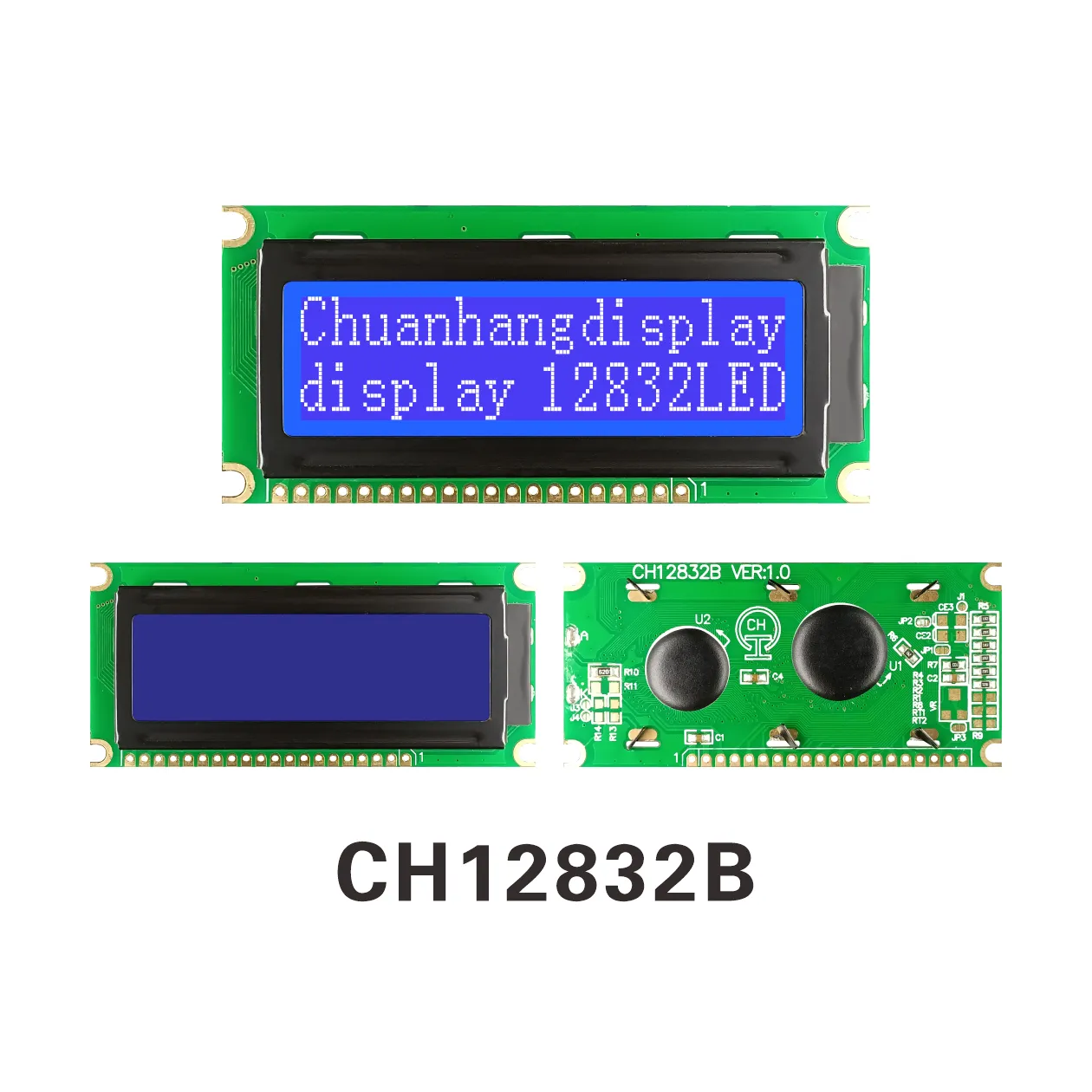

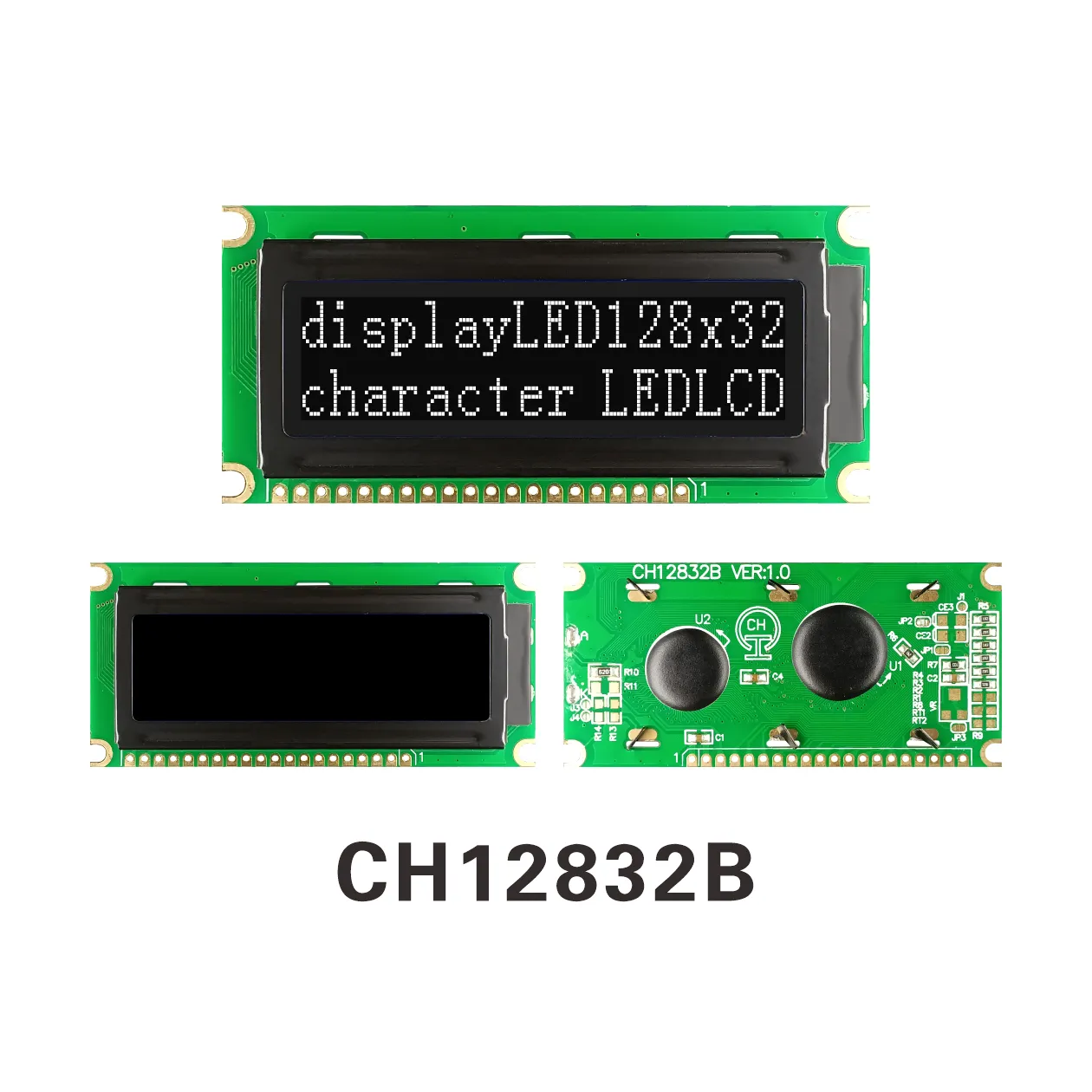

CH12832B 128x32 Pantalla Gráfica COB LCD

CH12832B 128x32 Pantalla Gráfica COB LCD

Descripción del Producto

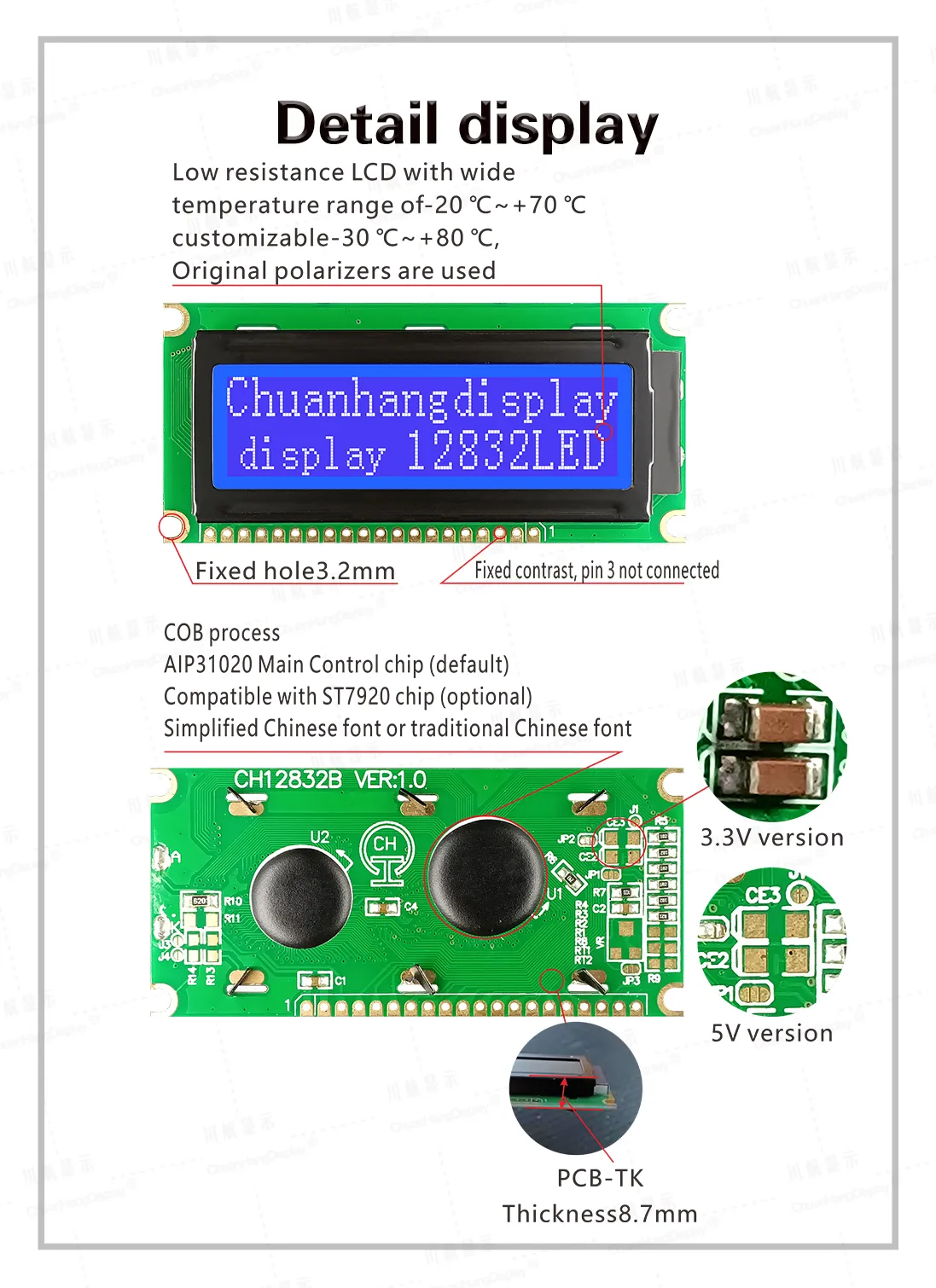

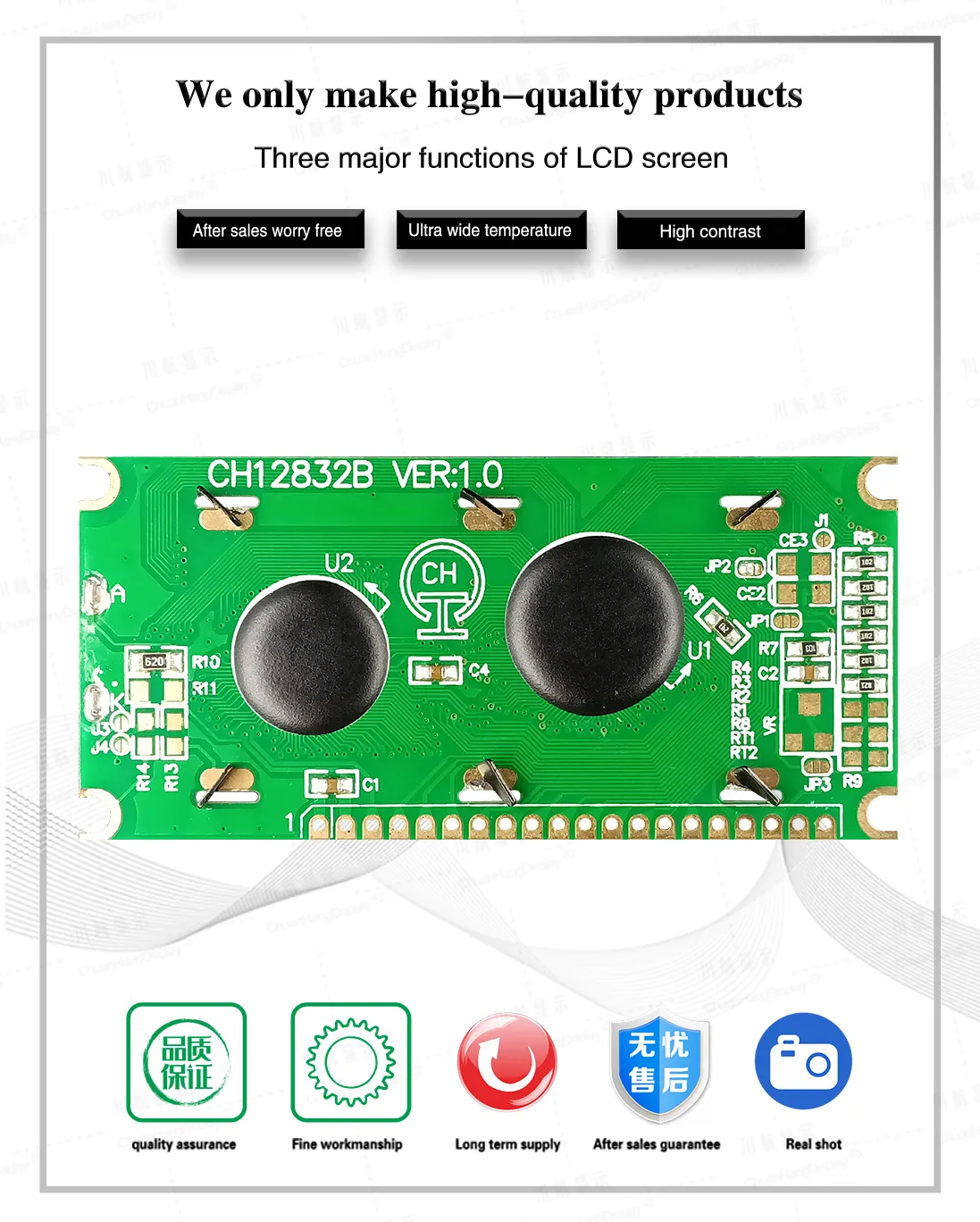

1.1 Proceso COB, producto con retroiluminación, conexión con cinta conductora, estructura estable 1.21C utiliza st7920, dos chips para biblioteca de caracteres chinos simplificados o biblioteca de caracteres chinos tradicionales 1.3 Bajo consumo de energía, con dos modos de alimentación de 5V/3.3V, sin corriente de retroiluminación dentro de 8mA, corriente de retroiluminación dentro de 40mA.
1.4 El LED puede ser controlado por PIN1, PIN2, PIN19, PIN20. 1.5 Características del producto:
ROM de biblioteca de caracteres incorporada (CGROM): un total de 8192 caracteres
ROM de caracteres de medio ancho incorporada (HCGROM): un total de 126 caracteres alfabéticos
RAM de dibujo incorporada (GDRAM): 64x256bit
Muestra 8 caracteres x 2 líneas (matriz de puntos 16x16).
Imagen única ≦128x32 matriz de puntos
Interfaz SPI de 3 cables opcional/interfaz de puerto paralelo de 8 bits/interfaz de puerto paralelo de 4 bits:
Cuando el contraste está fijo, V0 está desconectado, y cuando el contraste se ajusta a 3.3V, V0 solo puede conectarse a tierra mediante resistencia.
Funciones ricas:
Interfaz de encendido/apagado de pantalla, cursor encendido/apagado, parpadeo del cursor encendido/apagado
Dirección de movimiento de pantalla y cursor, etc.
Función de reinicio automático al encender
●Operación maestro-esclavo, el módulo tiene 2 chips.
●Una pantalla muestra 7 caracteres x 2 líneas (matriz de puntos 16x16) + 1 carácter de medio ancho.
●Imagen única ≦122x32 matriz de puntos.
●Interfaz de puerto paralelo de 8 bits, temporización 6800.

Presentación en Video

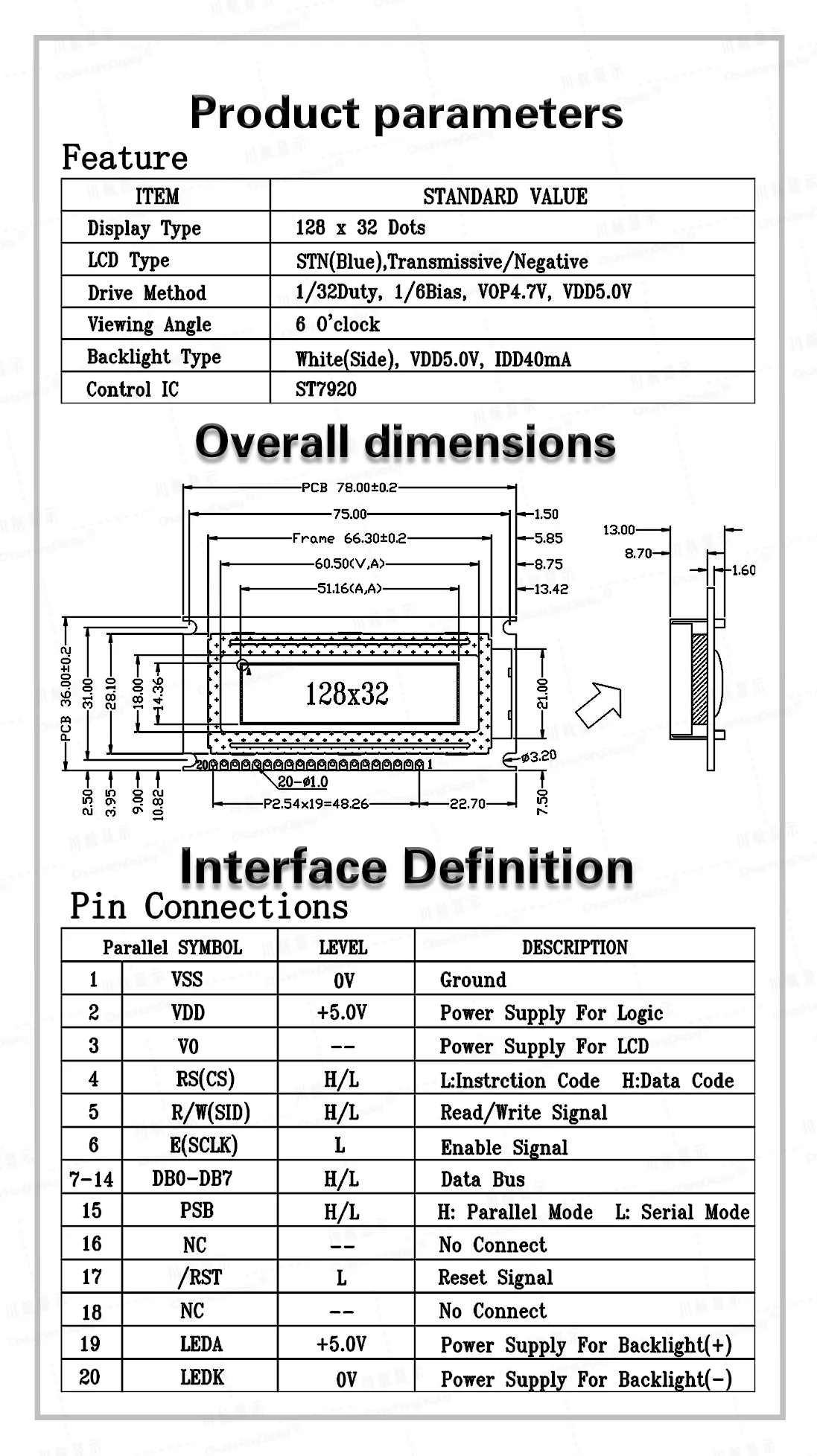

Parámetros del Producto

Marca del producto	ChuanHangDisplay	Modelo del producto	CH12832B
Resolución	128X32	tamaño de pantalla
Dimensión externa(LWH)	78.0x36.0x13.0mm	Área visible(L*W)	60.5x18.0mm
Área activa(L*W)	51.16x14.36mm	Tamaño del carácter(L*W)
Tipo	COB	Método de conexión	Tira conductora
Voltaje de suministro	DC 5V/3.3V	Tipo de interfaz	Puerto paralelo de 4 bits o 8 bits
Dirección de visualización	6 EN PUNTO	Método de conducción	1/32Duty,1/6Bias
Tipo de pantalla	STN	IC controlador	ST7920
Temperatura de funcionamiento	-20℃~+70℃	Temperatura de almacenamiento	-30℃~+80℃
Parámetros de retroiluminación	DC 5V/3.3V	capacidad de producción	Autoproducido
Bibliotecas de caracteres		¿Incluir PCB?	Sí
