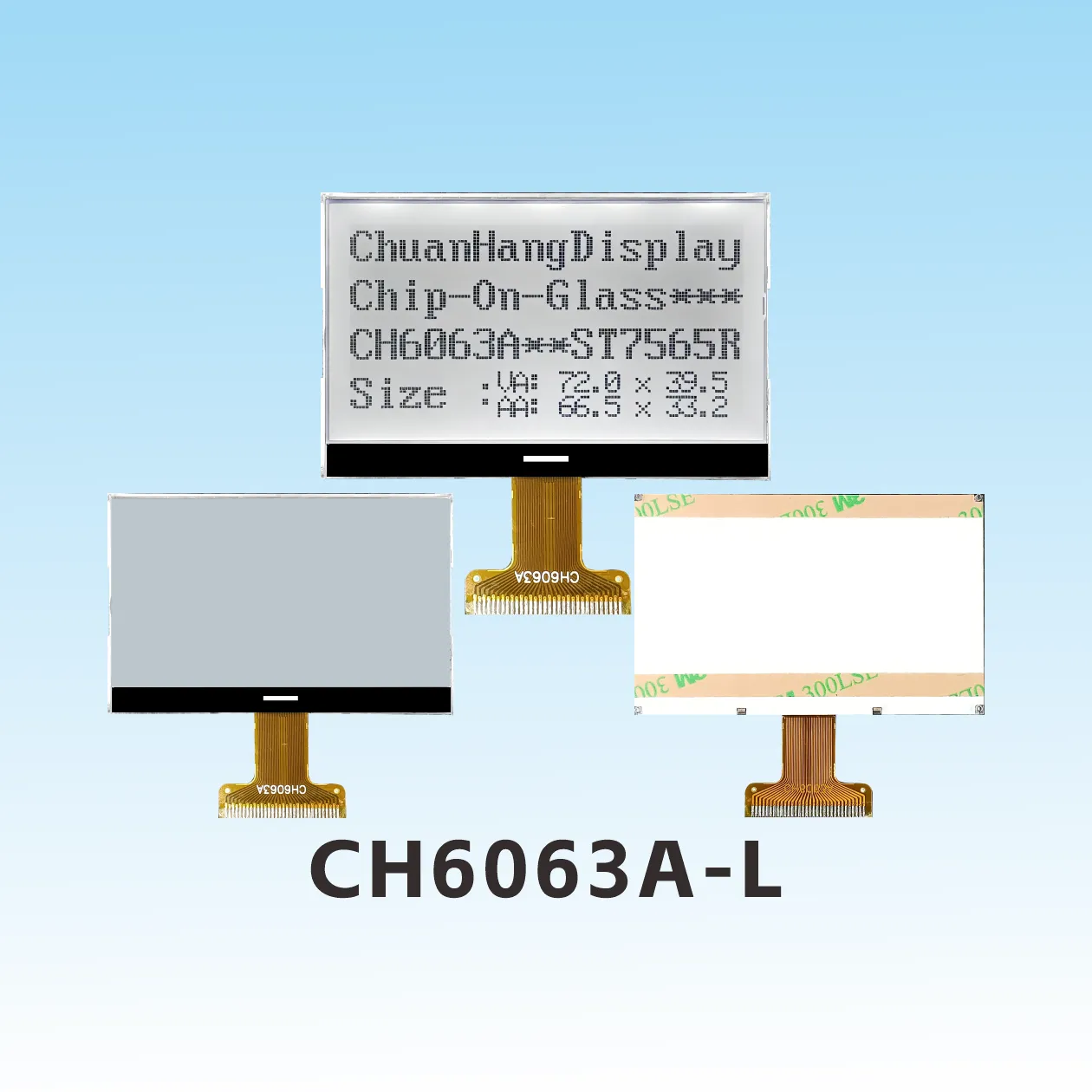

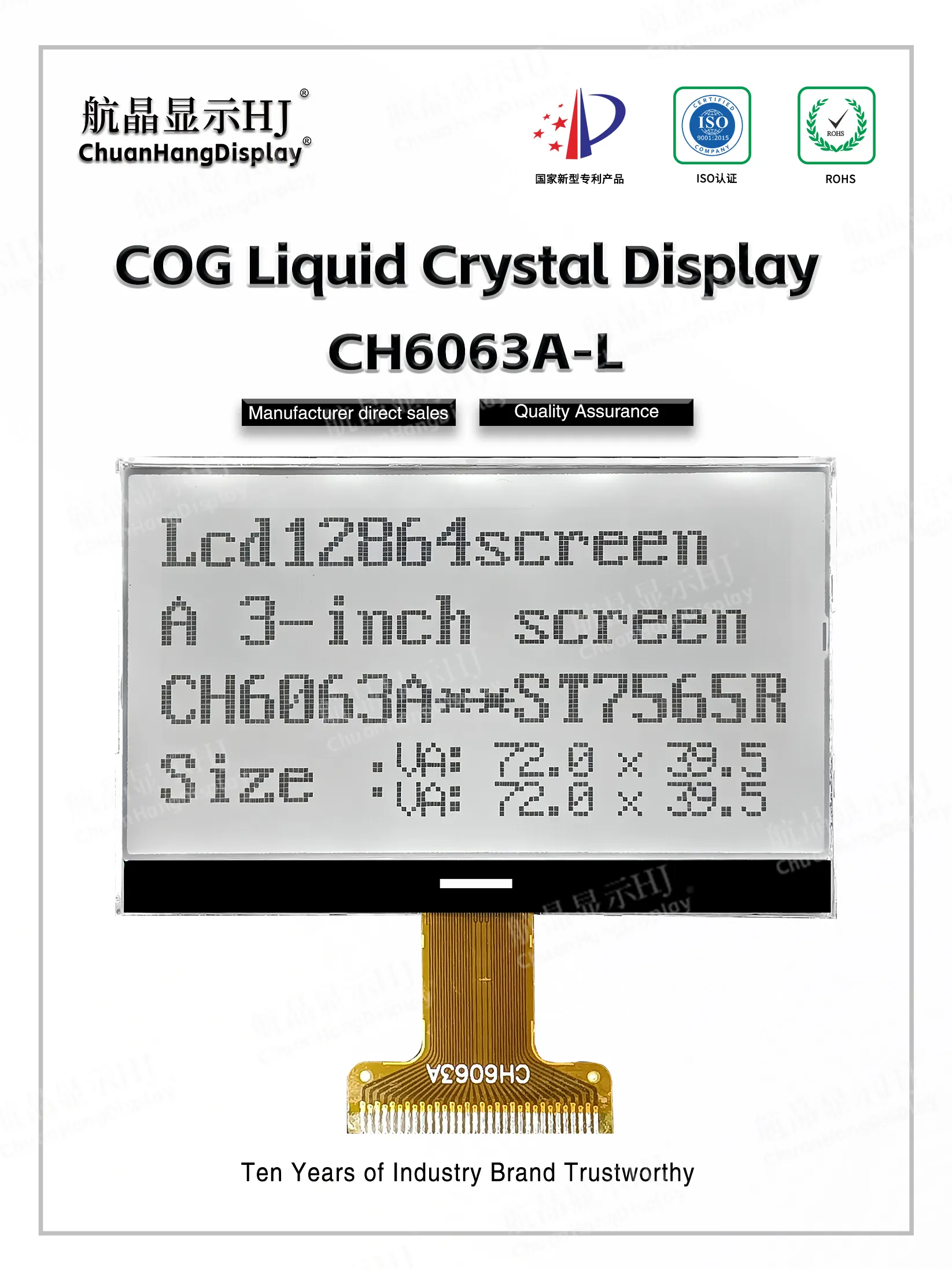

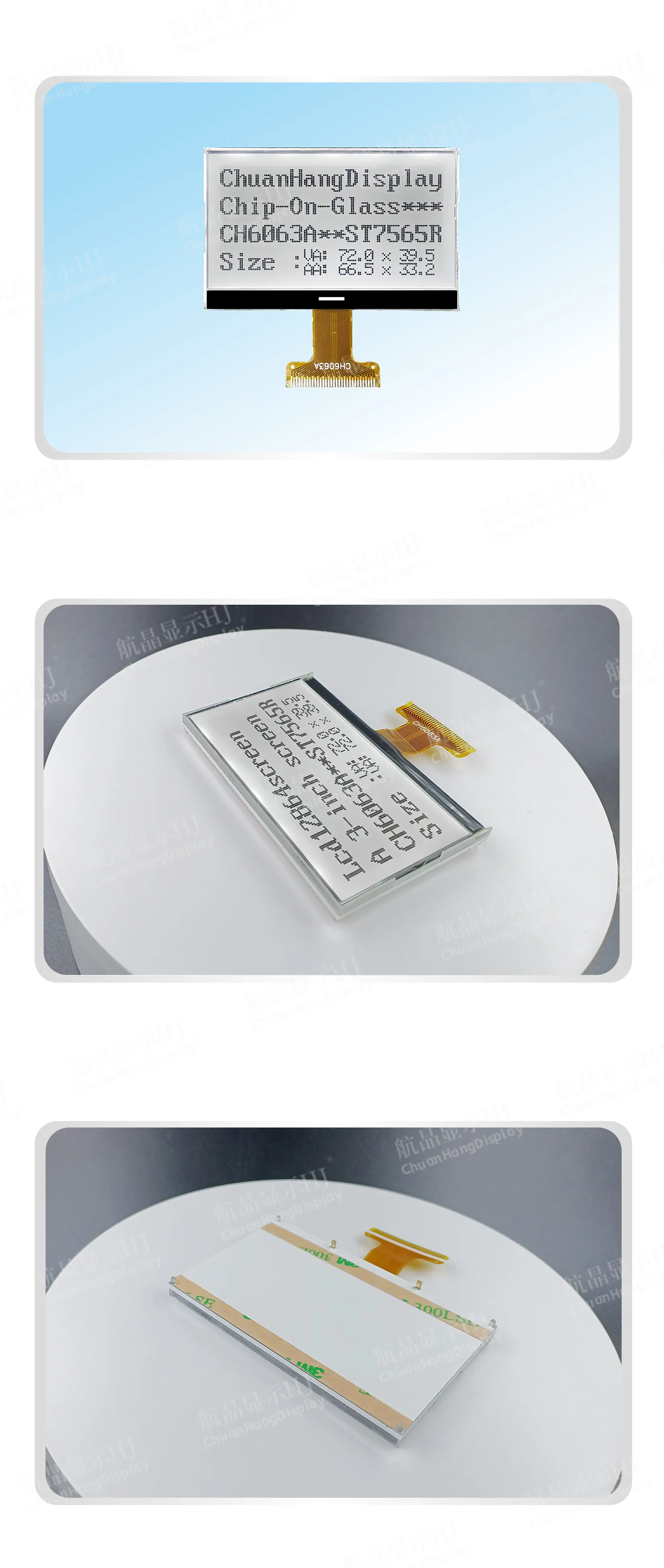

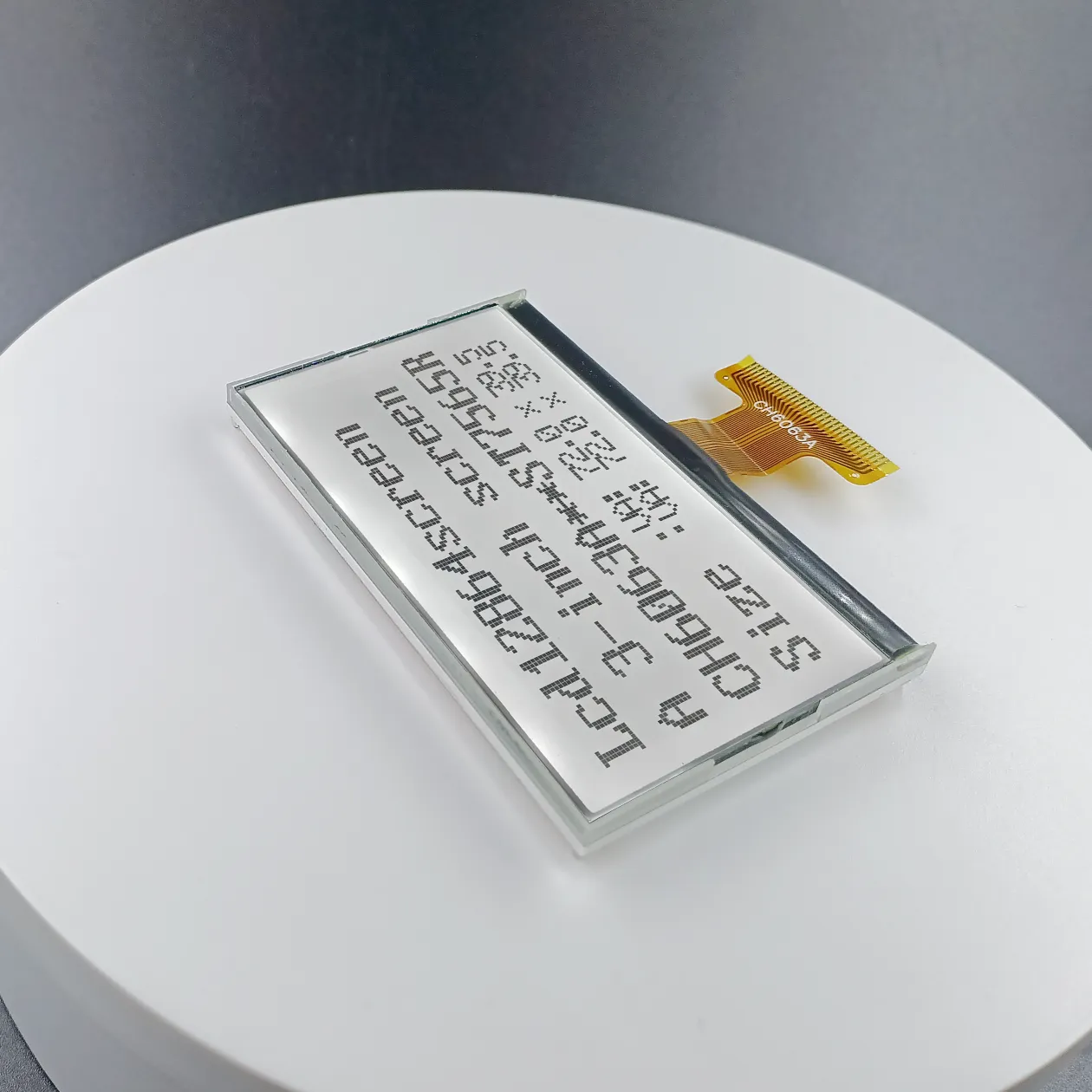

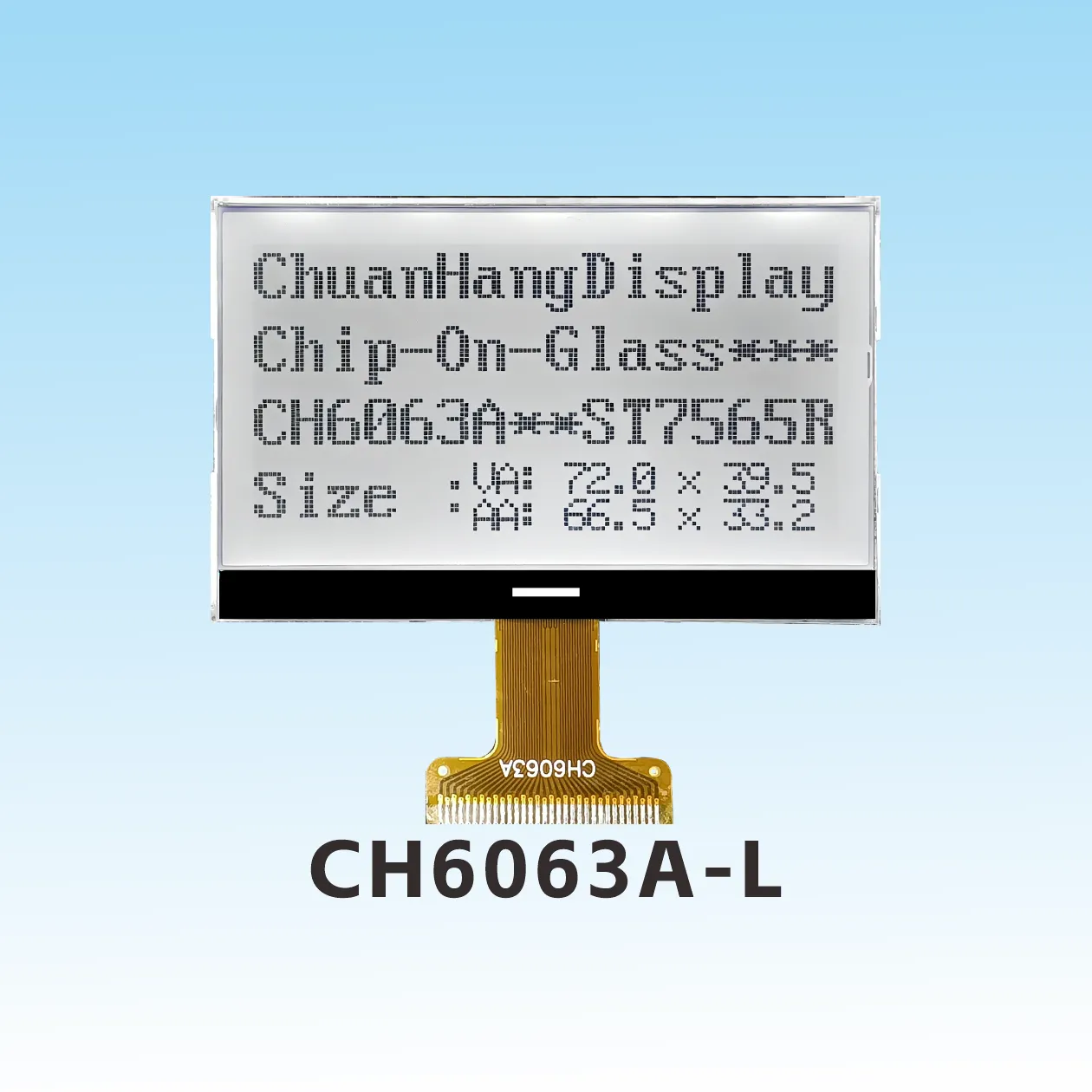

CH6063A-L lcd 12864 spi
Produktbeschreibung

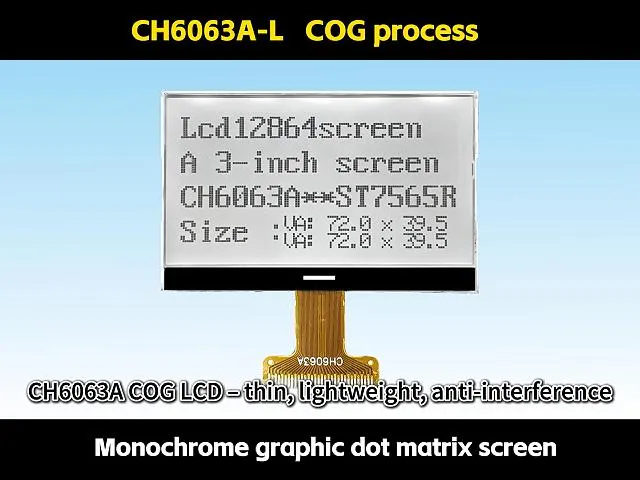

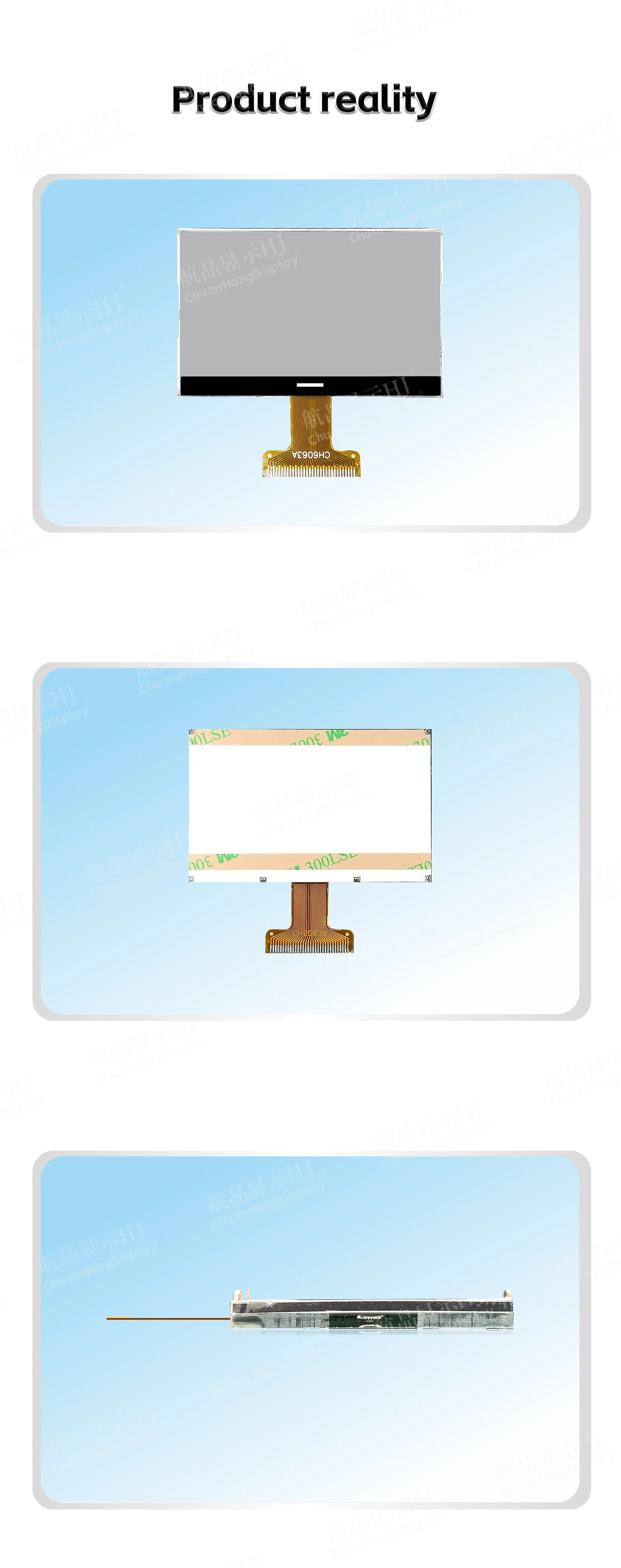

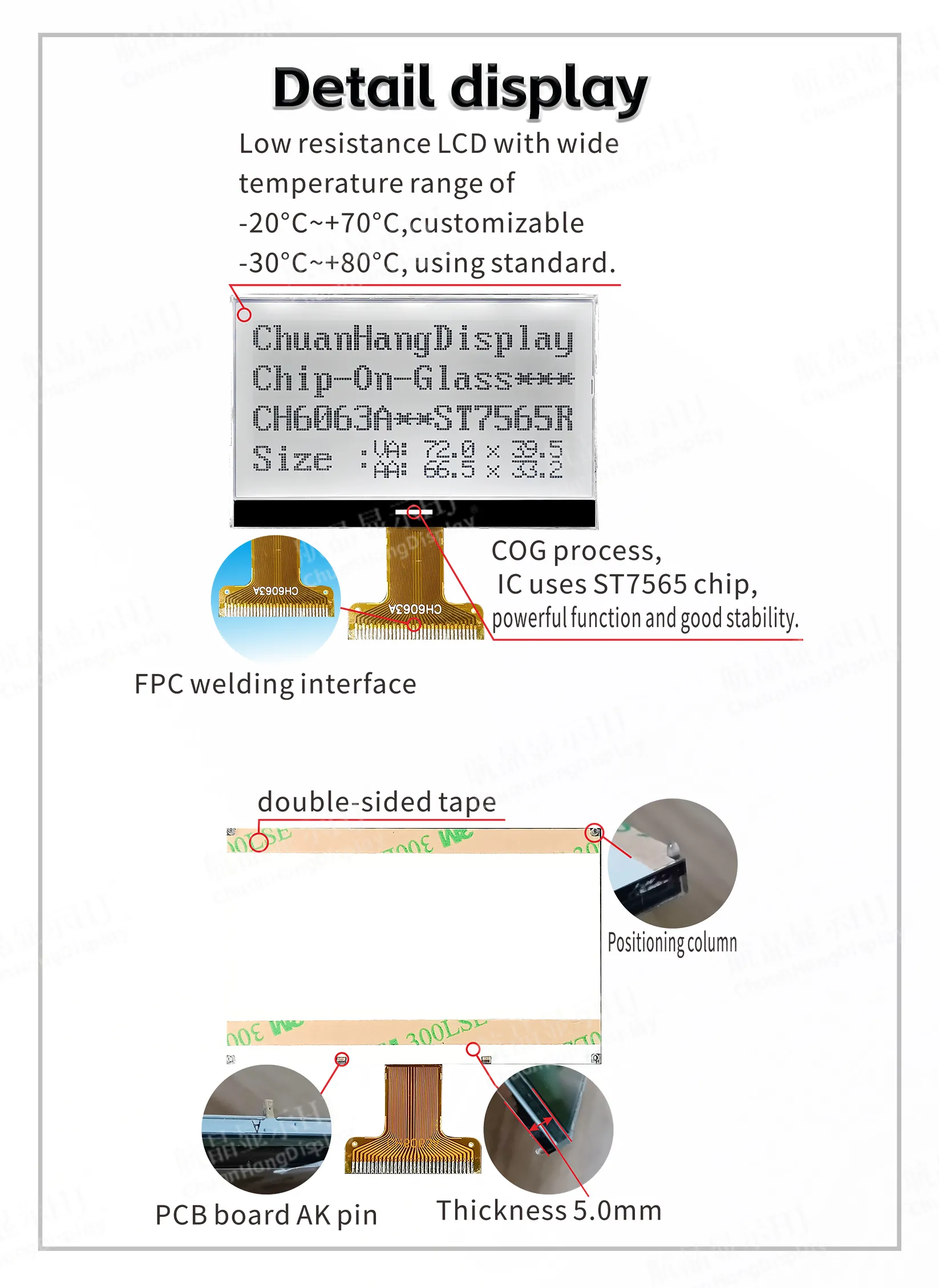

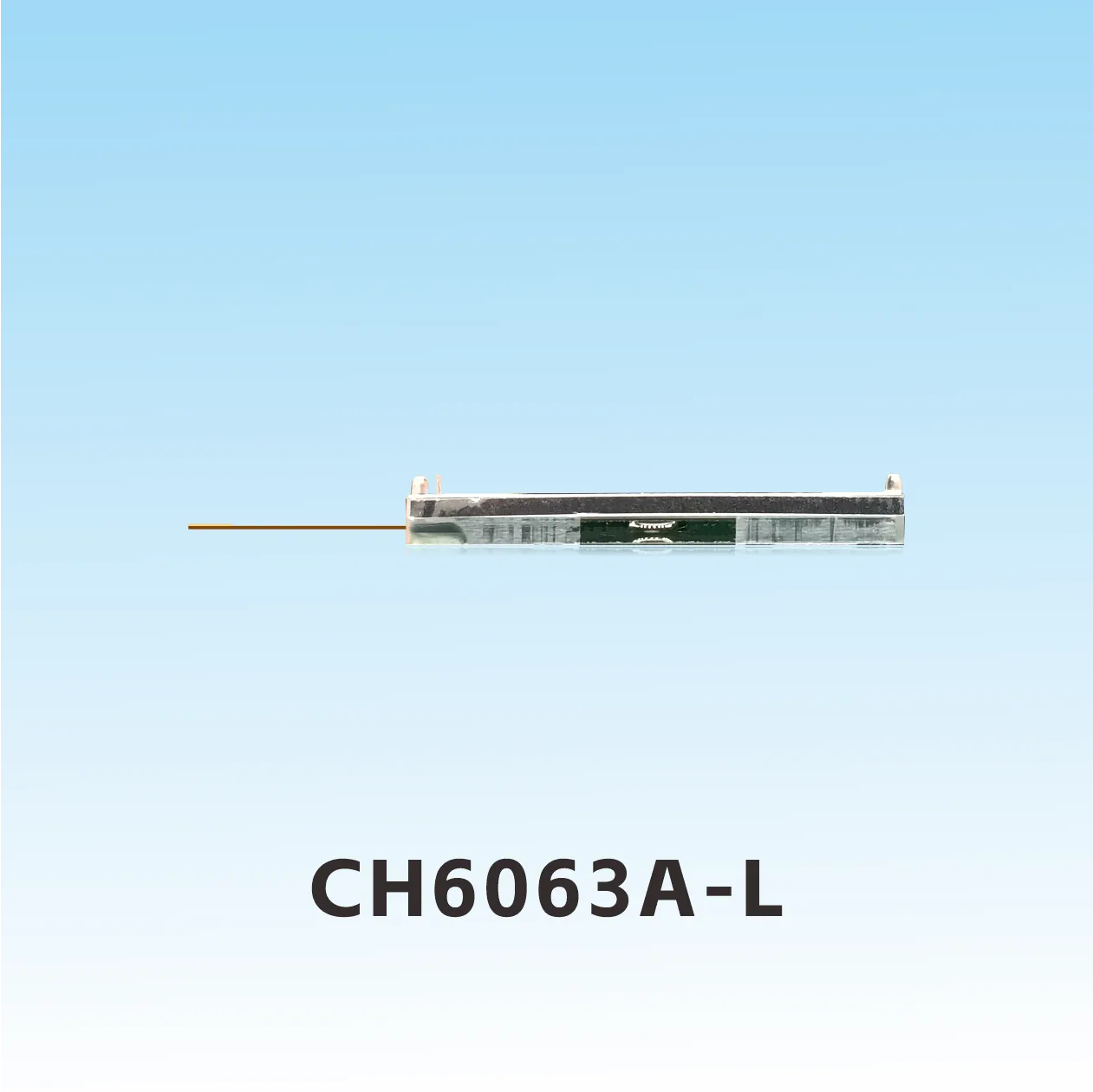

1.1cOG Prozess, FPC-Flachbandleitung ist ein Schweißanschluss, das Produkt hat eine Hintergrundbeleuchtung, dünne Dicke und stabile Struktur.
1.2IC verwendet ST7565R, es gibt keine Schriftbibliothek im Chip, und der Programmierer kompiliert die Schriftbibliothek selbst.
1.3 Niedriger Stromverbrauch, 3.3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom unter 1mA, mit Hintergrundbeleuchtungsstrom bei 80mA

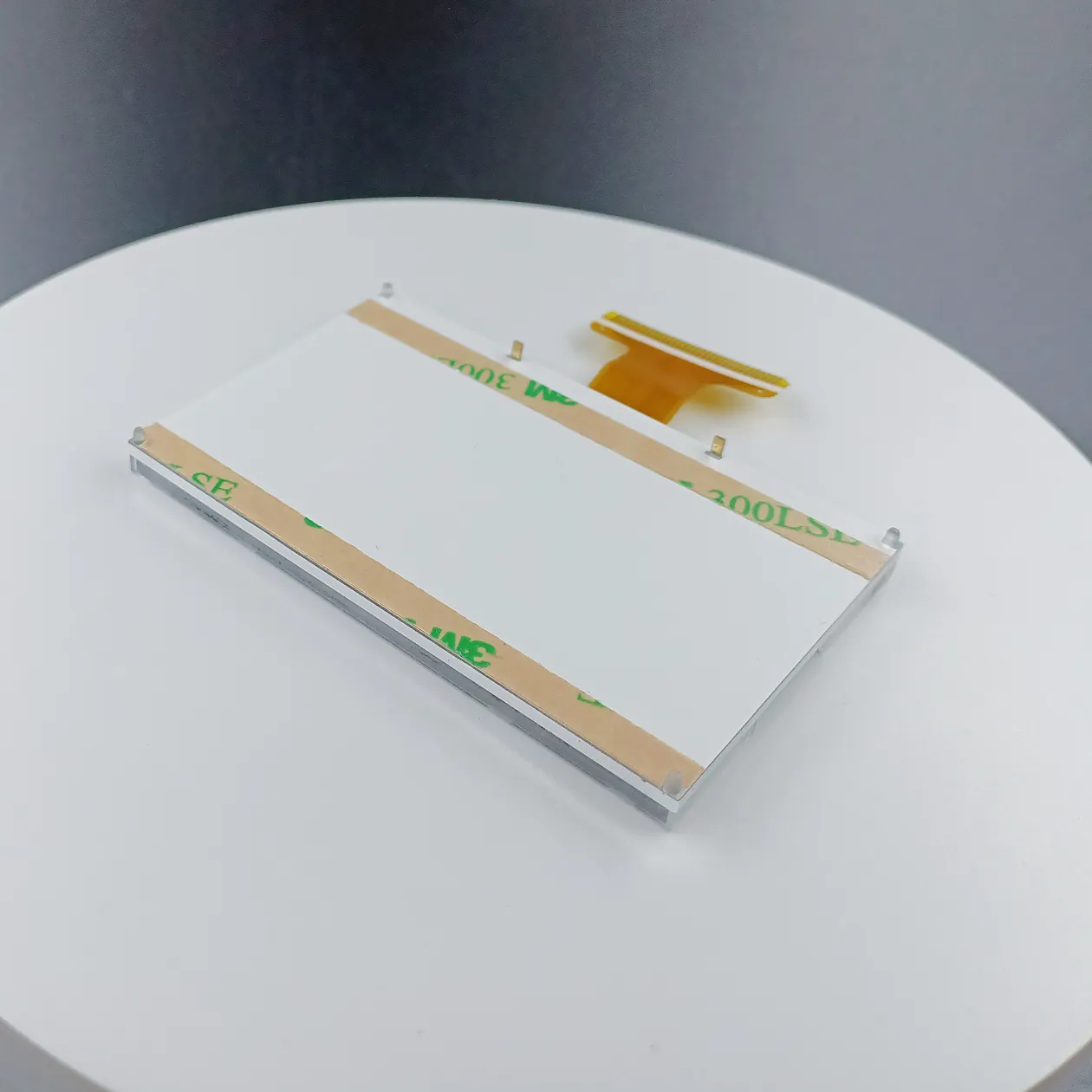

1.4 LED-Hintergrundbeleuchtung A und K für PCB-Platine. A und K müssen separat mit 2.9V~3.0V versorgt werden.
1.5 Produkteigenschaften:
Der eingebaute Anzeigedaten-RAM ist 64x128 Bits. Mehrere externe Kondensatoren erzeugen Boosts.
Der Kontrast wird durch die Software vertieft und aufgehellt.
Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punktmatrix).
Einzelbild ≤128x64 Punktmatrix.
Die 4-Draht-SPI-Schnittstelle ist schnell.
Reiche Funktionen: Schnittstellenanzeige an/aus, positive Anzeige/umgekehrte Anzeige.
1.2IC verwendet ST7565R, es gibt keine Schriftbibliothek im Chip, und der Programmierer kompiliert die Schriftbibliothek selbst.
1.3 Niedriger Stromverbrauch, 3.3V Stromversorgungsmodus, kein Hintergrundbeleuchtungsstrom unter 1mA, mit Hintergrundbeleuchtungsstrom bei 80mA
1.4 LED-Hintergrundbeleuchtung A und K für PCB-Platine. A und K müssen separat mit 2.9V~3.0V versorgt werden.
1.5 Produkteigenschaften:
Der eingebaute Anzeigedaten-RAM ist 64x128 Bits. Mehrere externe Kondensatoren erzeugen Boosts.
Der Kontrast wird durch die Software vertieft und aufgehellt.
Ein Bildschirm zeigt 8 Zeichen x 4 Zeilen (16x16 Punktmatrix).
Einzelbild ≤128x64 Punktmatrix.
Die 4-Draht-SPI-Schnittstelle ist schnell.
Reiche Funktionen: Schnittstellenanzeige an/aus, positive Anzeige/umgekehrte Anzeige.
