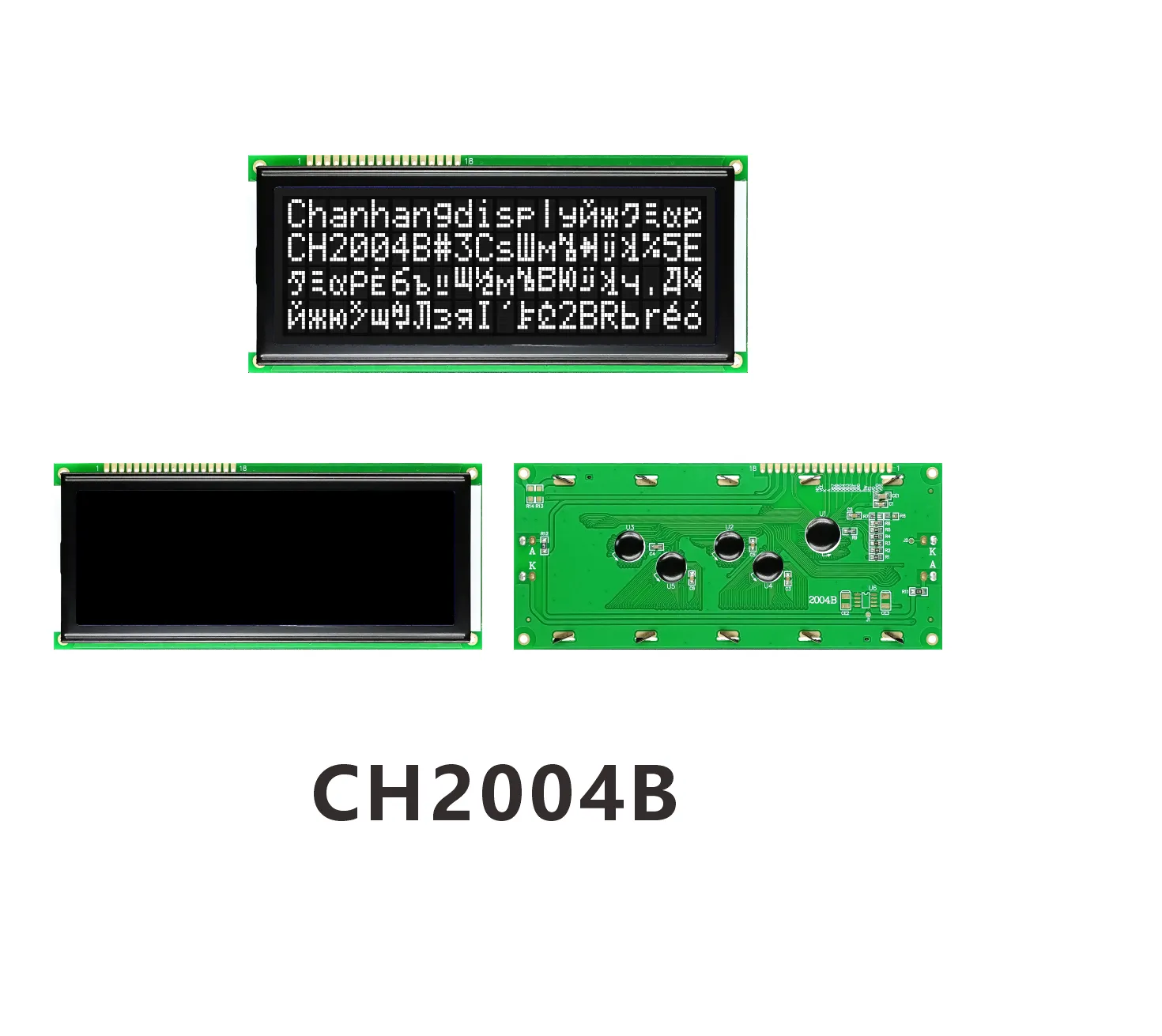

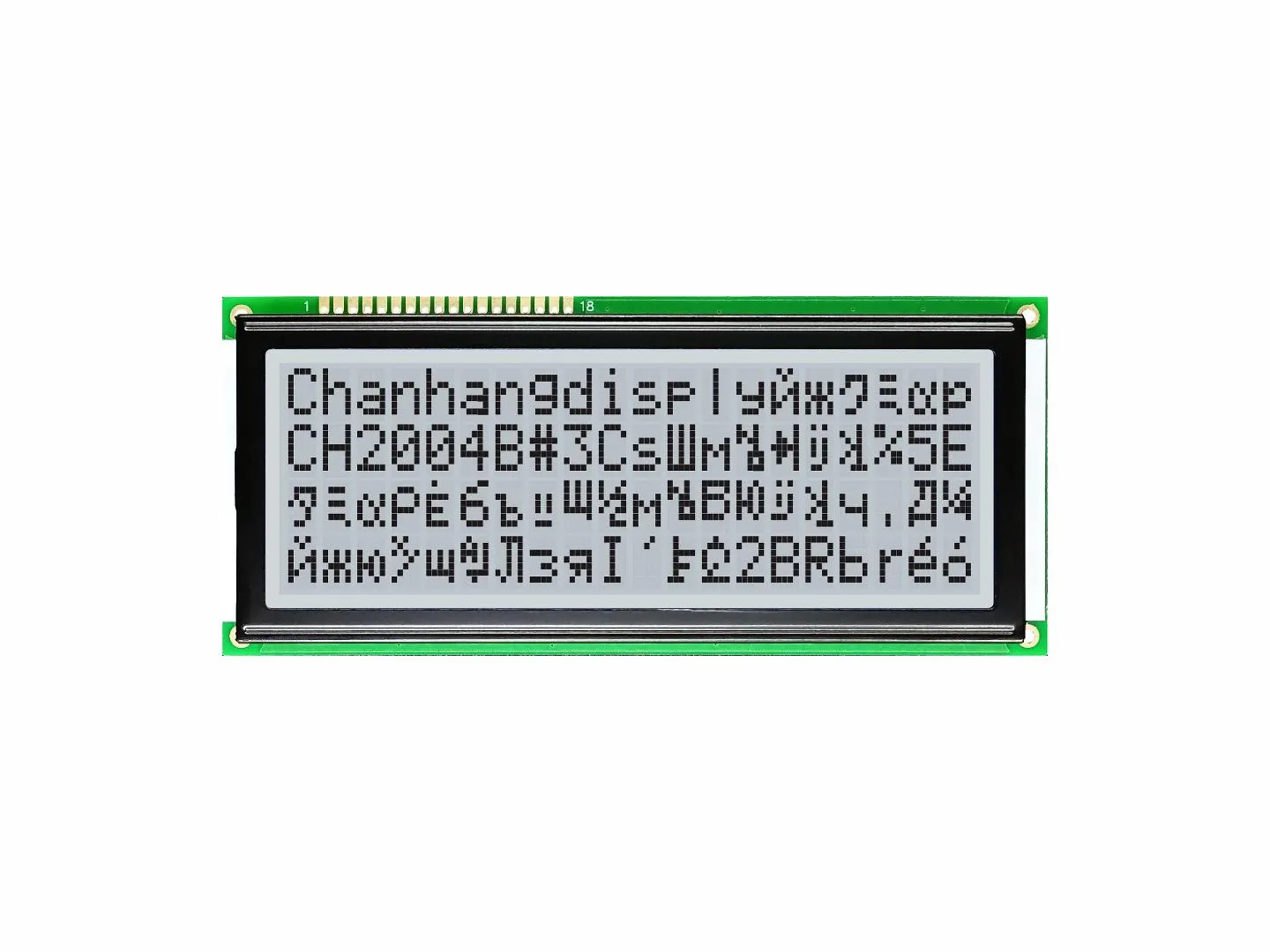

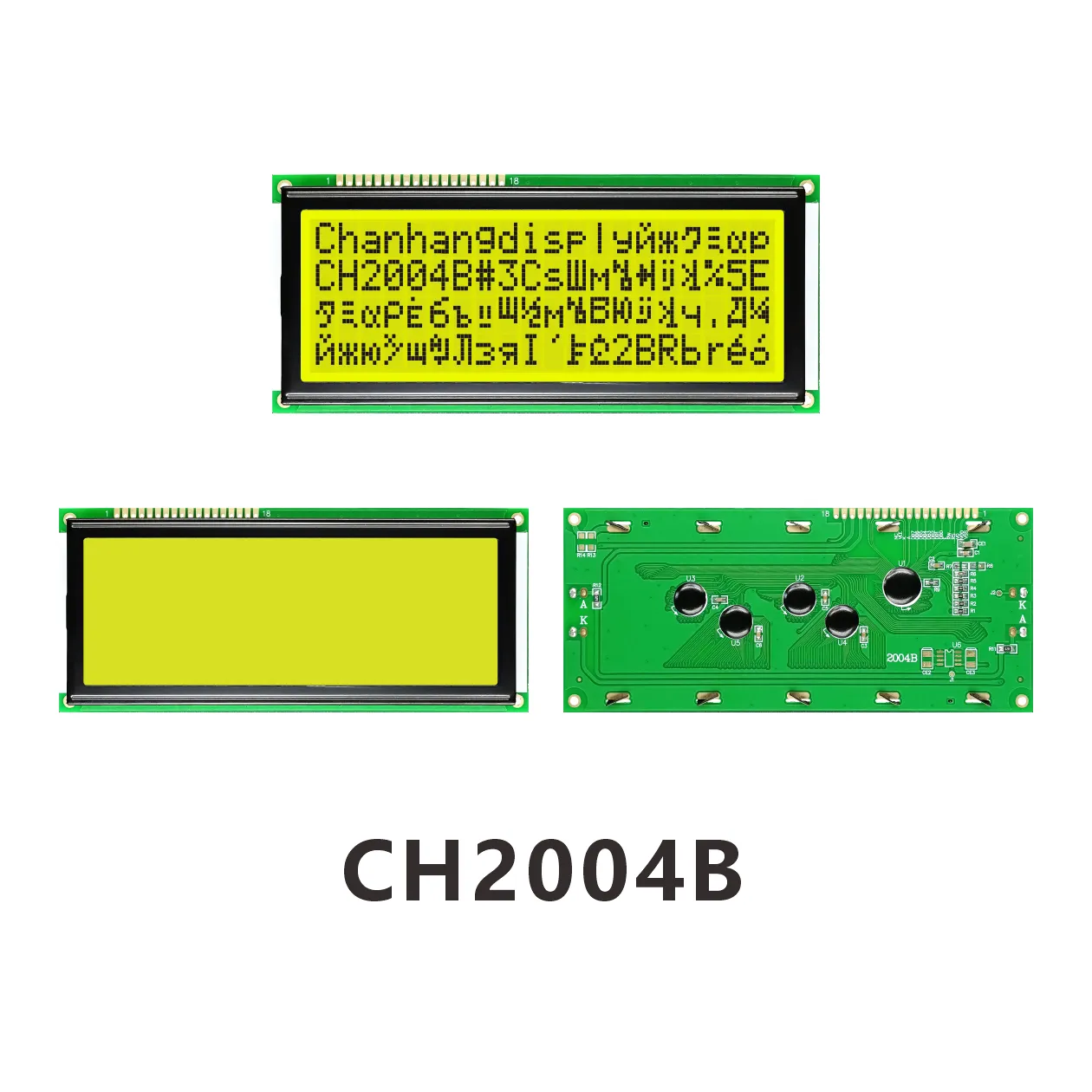

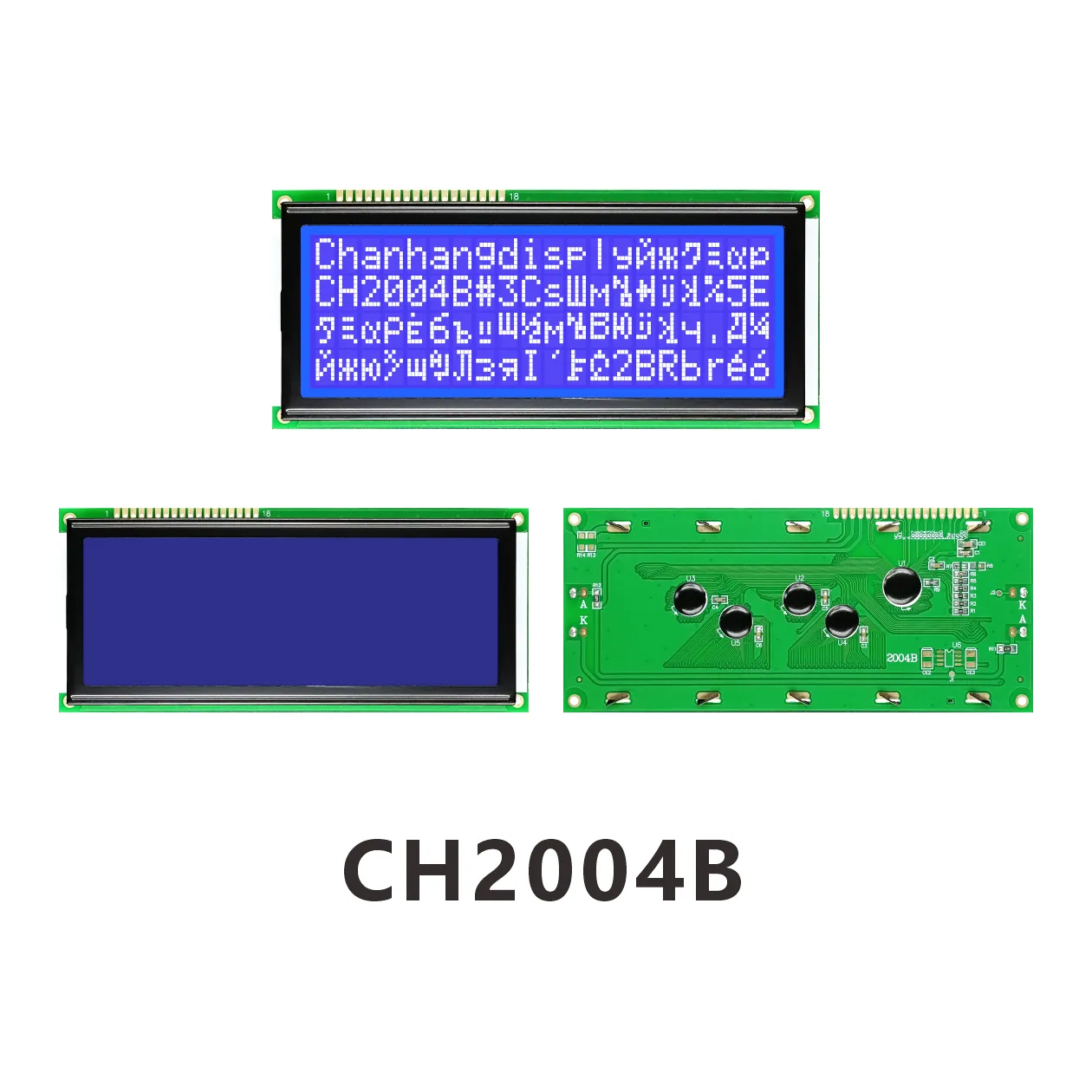

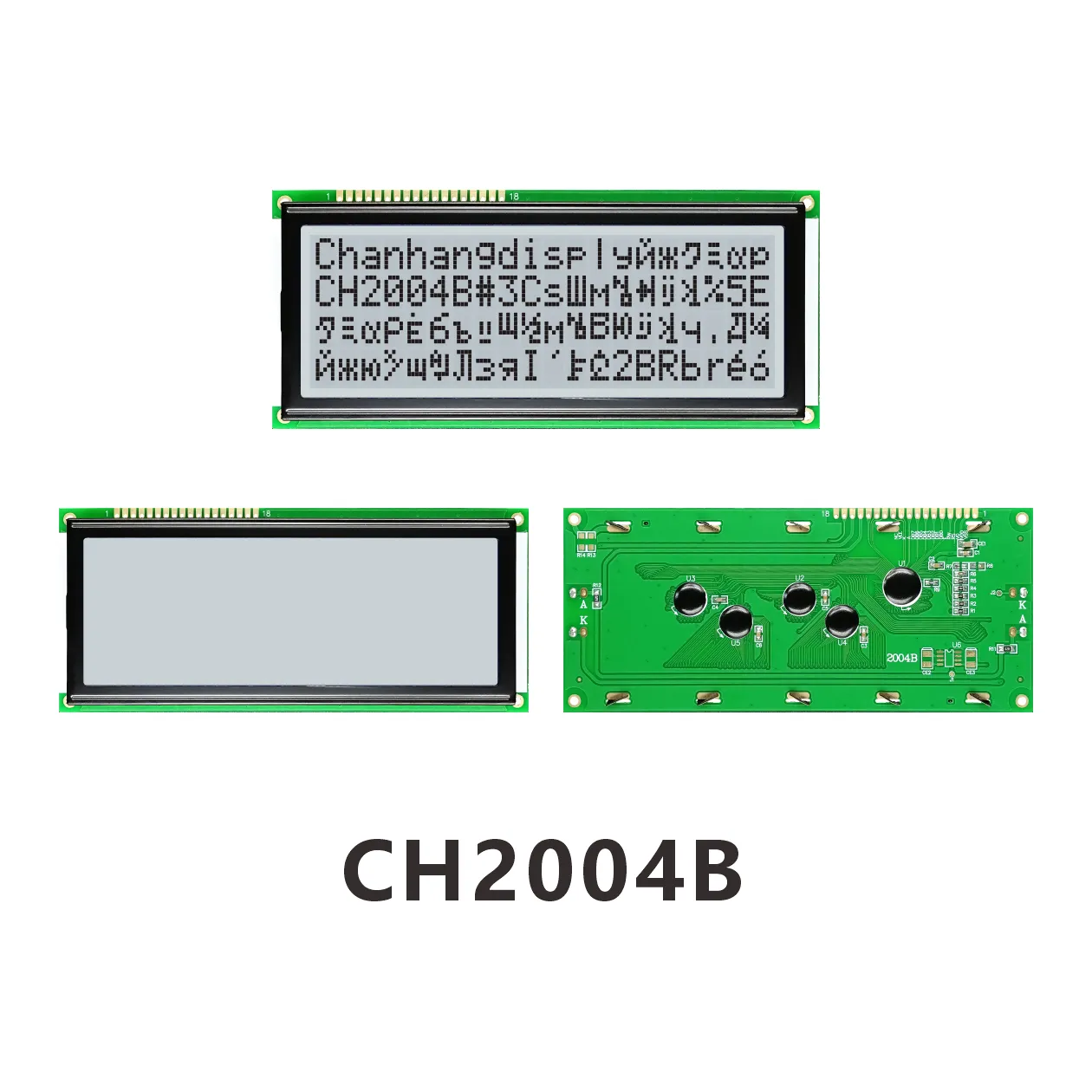

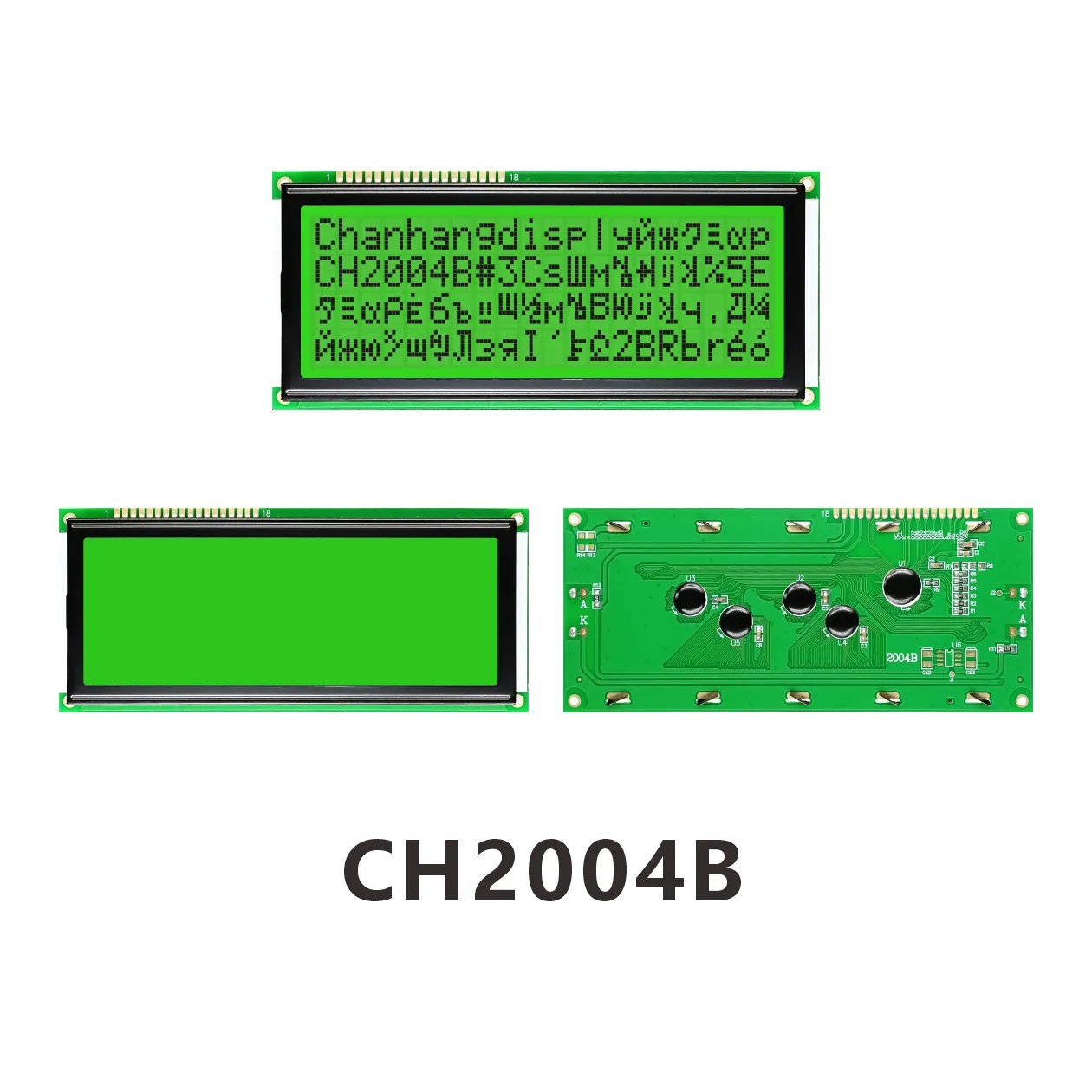

CH2004B 2004 LCD-Modul
Produktbeschreibung

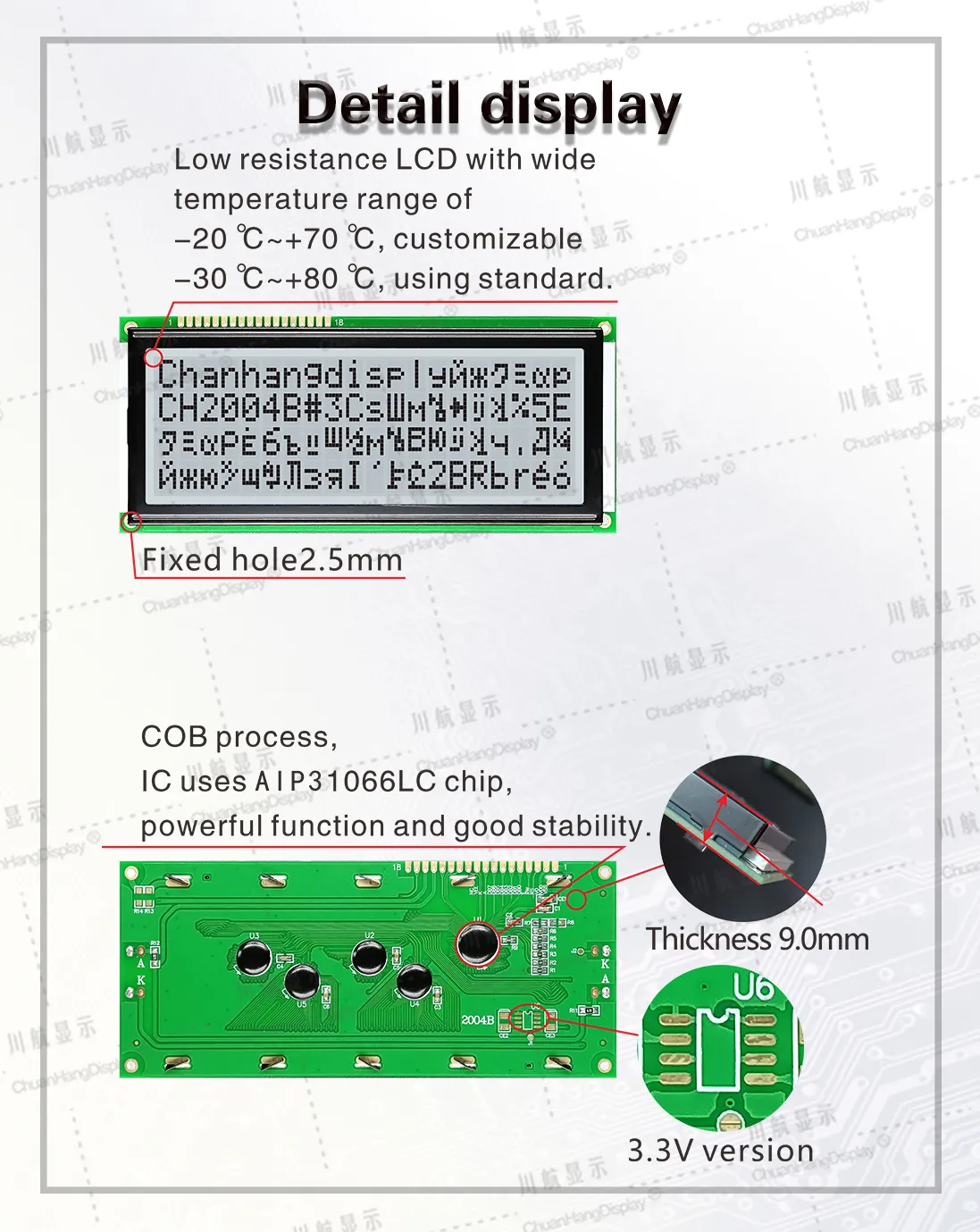

1.1 COB-Prozess, Produkt mit Hintergrundbeleuchtung, leitfähige Bandverbindung, stabile Struktur.
1.2 Schriftarten umfassen Englisch-Japanisch, Englisch-Europäisch, Englisch-Russisch, Standard ist Englisch-Japanisch, IC verwendet AIP31066L. Bei Verwendung von RW1063 sind SPI- und I2C-Schnittstellen optional.
1.3 Niedriger Stromverbrauch, 5V/3.3V zwei Strommodi, kein Hintergrundbeleuchtungsstrom innerhalb von 3mA, mit Hintergrundbeleuchtungsstrom innerhalb von 20mA.
1.4 LEDs können von PIN1, PIN2, PIN15, PIN16 oder A und K betrieben werden.

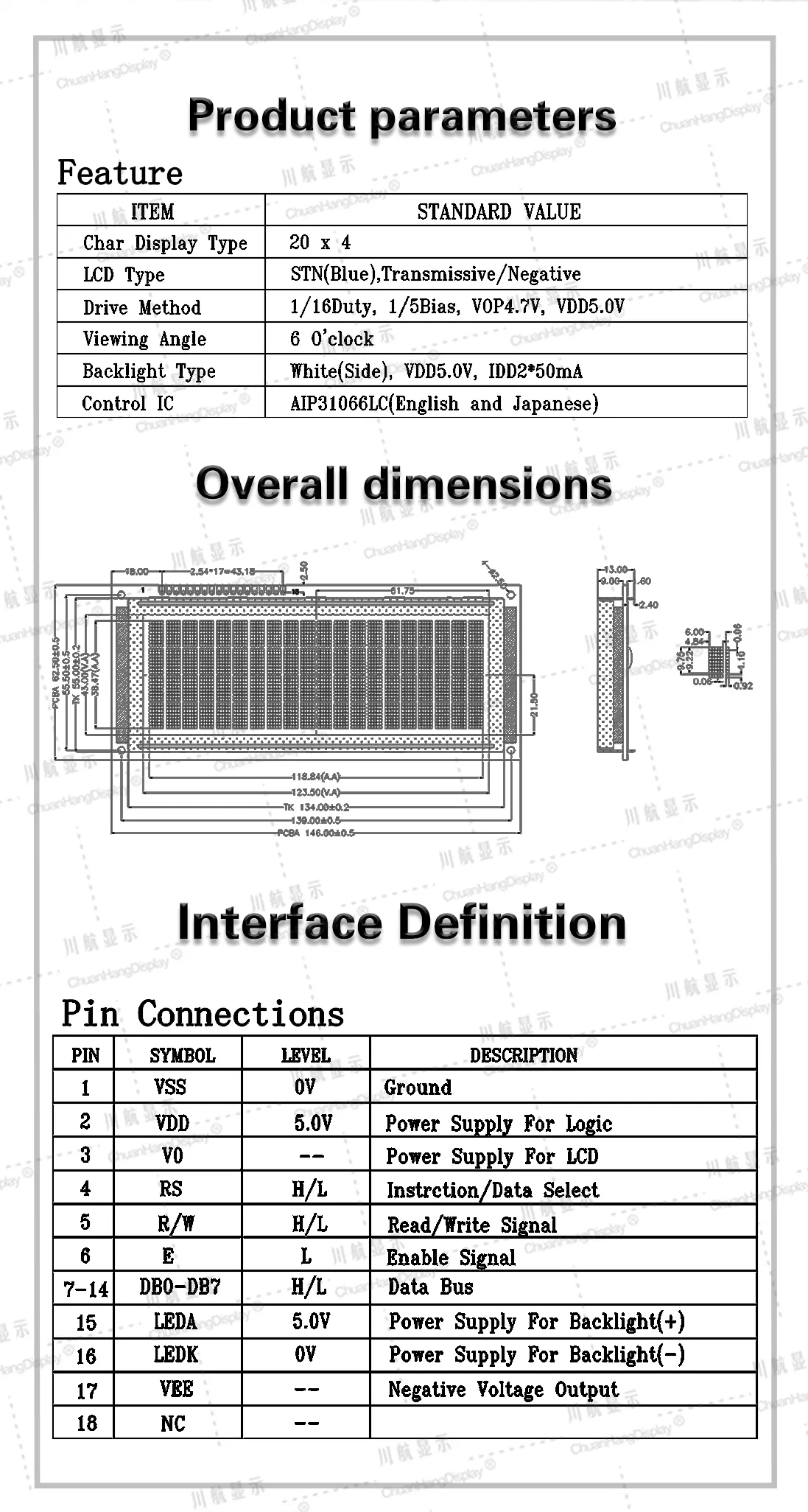

1.5 Eigenschaften.
● 20 Zeichen x 4 Zeilen.
● Anzeigedaten-RAM von 80 x 8 Bits (bis zu 80 Zeichen).
● Parallelschnittstelle, 4-Bit- oder 8-Bit-MCU-Kommunikation.
● Umfangreiche Funktionen: ● Schnittstellenanzeige ein/aus, Cursor
● Schnittstellenanzeige ein/aus, Cursor ein/aus, Cursor-Blinken ein/aus, ● Anzeige- und Cursorbewegungsrichtung, ● Cursorbewegungsrichtung, ● Cursorbewegungsrichtung.
Anzeige- und Cursorbewegungsrichtung.
● Automatische Einschalt-Reset-Funktion
